GIGABYTE GeForce RTX 4070 SUPER GAMING OC 顯示卡

GIGABYTE 推出全新 GeForce RTX 4070 SUPER Gaming OC 顯示卡，叫它做散熱巨獸絕對不為過，因為它擁有 2.88 Slot 超巨型 WindForce 散熱器，3 顆 9cm 抗擾流風扇、巨型散熱銅底、8 支全銅導熱管再加上大型散熱鰭片群，要付應 220W TGP 根本就是 EASY JOB，所以廠方特別開放了 320W Power Limit，讓大家盡情搾取 GPU 的終極性能。

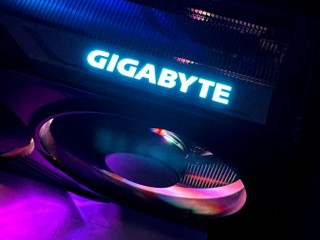

GIGABYTE GeForce RTX 4070 SUPER Gaming OC 顯示卡採用黑色作為主調，並加入了少量斜紋作點綴，卡頂 GIGABYTE 字樣在運作時會透出 ARGB 燈效，每顆風扇內加入了 16 顆 ARGB 燈圈，支援 RGB Fusion 燈效控制，玩家可以在 GCC 軟件內與其他 GIGABYTE ARGB 裝置作同步控制。

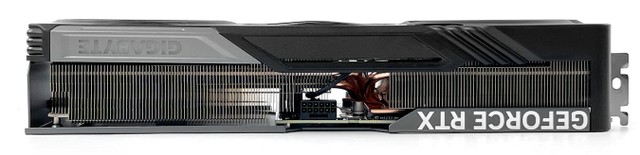

▲ 2.88 Slot !! 真散熱巨獸

卡頂印有 GIGABYTE 與 GeForce RTX 字樣，採用 2.88 Slot 、採用了三風扇設計，9cm 風扇因此卡長維持在 30cm，尺寸為 300mm x 130mm x 57.6mm、重量為 1,381g。

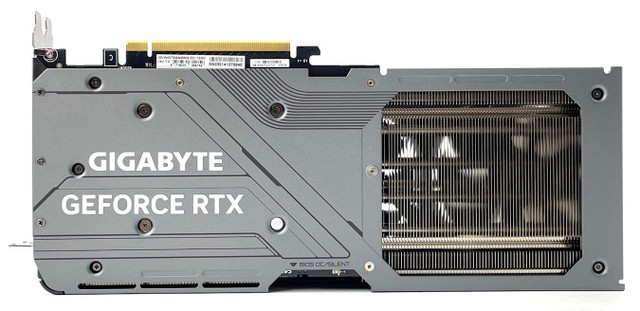

顯示卡背面設有鈦灰色金屬背板，能夠加強 PCB 剛性並增強承托力，從而避免 PCB 彎曲損壞，金屬背板加入了導熱散熱貼，可為顯示卡背面 PCB 的被動元件作少許被動散熱，特別加入 Screen Cooling 散熱設計，背面開口將熱力直接穿越至機箱上方，可讓機箱內部溫度變得較平均。

GIGABYTE GeForce RTX 4070 SUPER GAMING OC 內建 Dual BIOS 設計，提供了 OC 模式及 Silent 模式，查看兩者的 GPU 時脈規格與 Power Limit 相同，分別在於風扇轉速曲線，OC 模式的風扇轉速較進取，Silent 模式的風扇轉速會比較慢，因而改變了 GPU 的 GPU Boost 時脈。

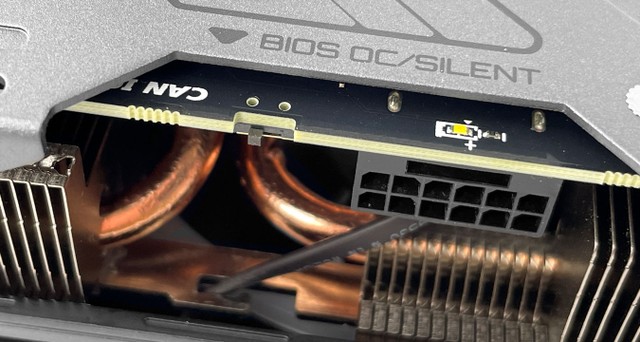

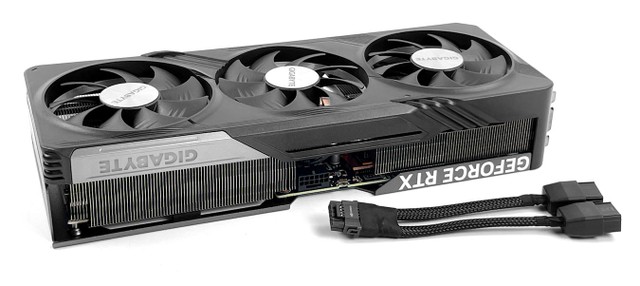

供電方面，使用經過改進的 12VHPWR / 12V-2x6 連接器，使用具有向入偏移 1.7 mm 的感應引腳，更短的感應引腳可以檢測連接器是否完全插入。如果沒有完全插入這樣，GPU 就不會被限制最大功率負載，理論上講應該可解決過去發生連接器燒毀問題，然而效果仍有待觀察，隨產品就附連了一條 PCIe 8-Pin x 2 轉 12VHPWR / 12V2x6 轉接線 (300W)。

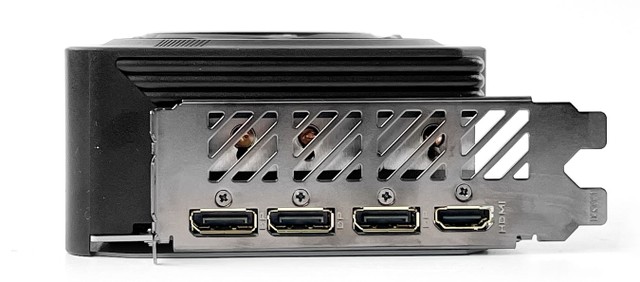

提供了 3 組 Display Port 1.4a + DSC 及 1 組 HDMI 2.1 影像輸出接口，兩種輸出介面皆可提供最高 4K@240Hz 或 8K@60Hz 12bit HDR 解析度輸出，支援 VESA DSC 1.2 無損壓縮顯示功能，單卡能提供最高 2 個 8K@60Hz HDR 顯示輸出，或是組合 2 組 DisplayPort 接口提供單一 8K@120Hz HDR 輸出。

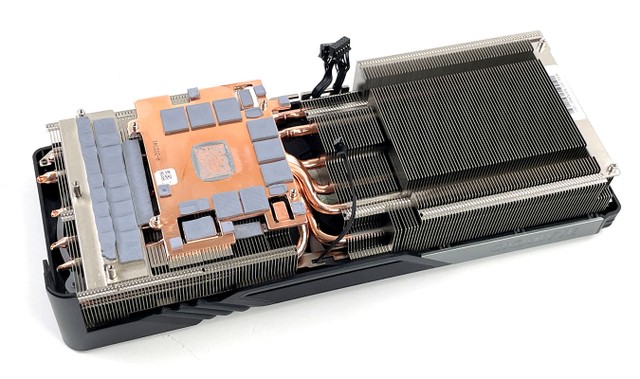

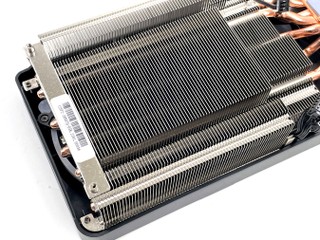

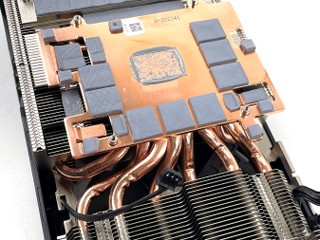

GIGABYTE GeForce RTX 4090 Gaming OC 顯示卡用上 2.88 Slot、三風扇散熱設計，採用厚身銅散熱底部，再透過 8 支 6mm 純銅導熱管連厚面銅散熱底部，再貫穿到兩組散熱鰭片，2.88 Slot 厚度的鋁鰭片提供了極大的散熱面積，就算要壓制接近 320W TGP 也絕無問題。

採用 3 顆 12cm 刀鋒扇葉風扇，扇葉弧度經過改良再加入導流溝槽，可在相同風扇轉速下提升風壓和進風量，搭配抗擾流 ALTERNATE SPINNING 風扇設計，在正逆轉功能可減少相鄰風扇之間的亂流並提高氣流壓力，可帶動更多氣流穿過散熱鰭片並提供更強勁的散熱性能，另外風扇採用雙滾珠軸承，比油封軸承風扇壽命提升 2 倍以上。

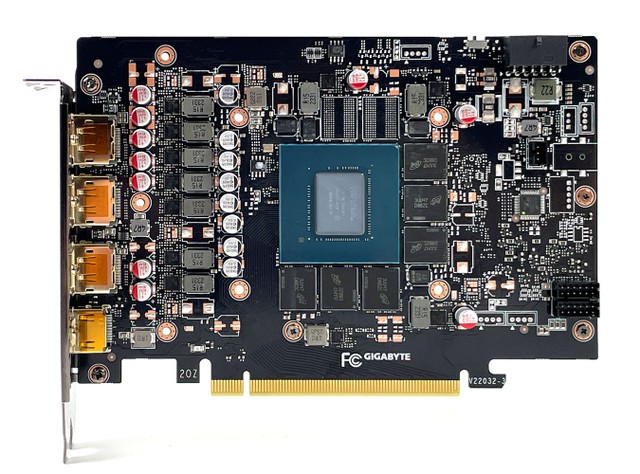

NVIDIA PG 141公板、7 + 3 相供電

GIGABYTE GeForce RTX 4070 WinForce OC 是基於 NVIDIA PG141公版設計，元件及線路大致相同僅作出了少量修改，供電設計方面， 7 相為 GPU 供電、3 相為 GDDR6X 供電，全面採用 Alpha & OMEGA BLN3 (AOZ5311NQI) Synchronous Buck Regulator，在單一封裝內加入上下橋 MOSFET 及集成驅動器，單相能提供 55A 持續電流輸出。

GIGABYTE 強調採用超低 ESR 全固態電容、金屬電感、2oz 銅 PCB 與超低電阻式電晶體等高品質超耐久用料，透過全自動化製造過程，能更完全移除傳統製程中因人工焊接水準差異，可以提高顯示卡使用壽命。

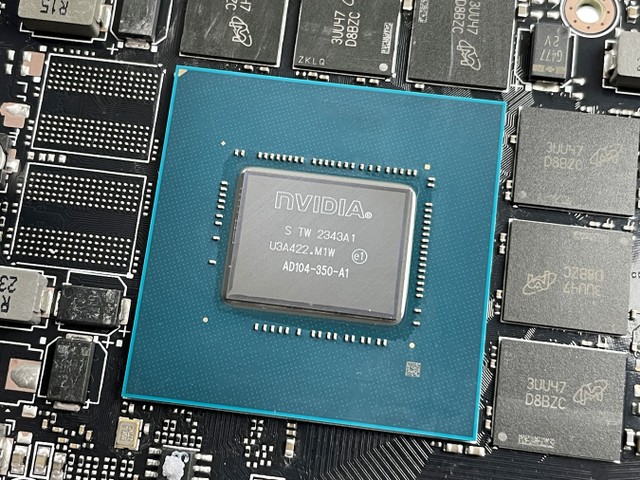

NVIDIA AD104-350 繪圖核心

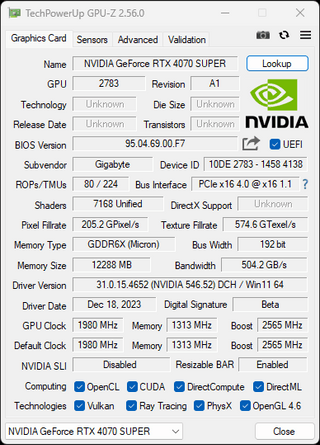

GeForce RTX 4070 SUPER 使用 AD104-350 繪圖核心，採用 TSMC 4N 制程、擁有 358 億個電晶體、Die Size 約為 295mm²，相較 RTX 4070 的 AD104-250 繪圖核心，運算單元數目增加約 20%，由 4 個 GPC 單元減至 5 個、共 28 個 TPC 紋理處理群集及 56 個 SM 串流多處理器，具備 7,168 個 CUDA Cores、56 個 RT Cores、 224 個 Tensor Cores、224 個 Texture Unit 及 80 個 ROP。

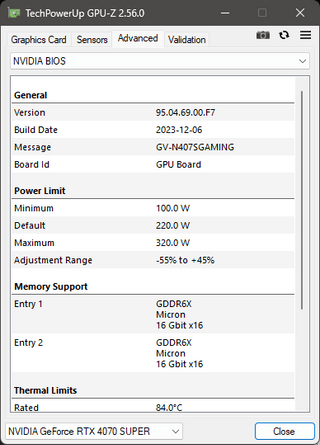

時脈方面，GIGABYTE GeForce RTX 4070 SUPER GAMING OC 預設時脈為 1,980MHz Base Clock、2,565MHz Boost Clock，完全沒有作出超頻，作為一張 MSRP 型號清水卡，Power Limit 預設為 220W，在 -55% 至 +45% 作出調整，最高可調至 320W。

192-bit 12GB GDDR6X 記憶體容量

記憶體方面，GeForce RTX 4070 SUPER 支援 192bit 記憶體控制器，雖然比 RTX 3070 的 256bit 下降了，但採用 21Gbps GDDR6X 記憶體顆粒，速度較 RTX 3070 的 GDDR6 高出不少，因此最高記憶體頻寬由上代 448GB/s 提升至 504GB/s， 與 RTX 4070 Ti 看齊。

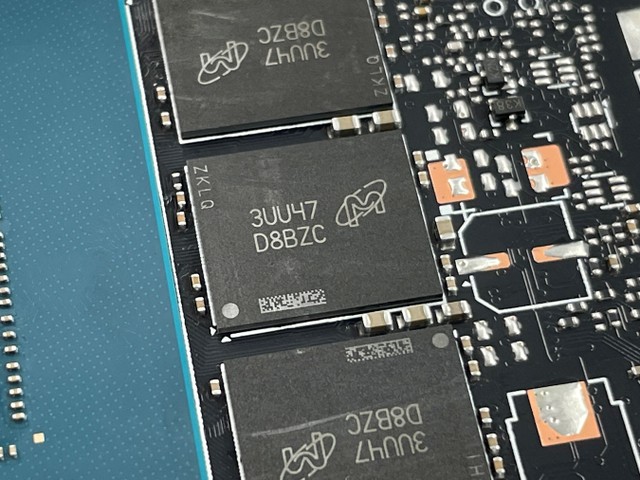

▲ Micron D8BZC 21Gbps GDDR6X 記憶體

這張 GIGABYTE GeForce RTX 4070 SUPER GAMING OC 採用了 6 顆 Micron D8BZC GDDR6X 顆粒編號，為 MT61K512M32KPA-21:U，每顆單顆容量為 16Gbit (2GB)，總容量 12GB 繪圖記憶體容量。

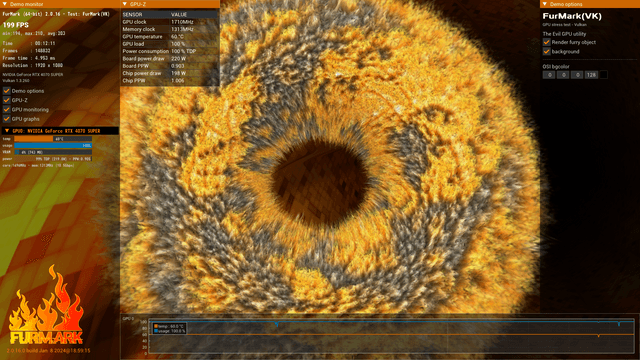

散熱測試︰

散熱方面，測試在室溫約為 24°C 下及開放式平台進行，顯示卡閒置時 GPU 溫度約為 33°C，風扇維持在停轉狀態，採用 Furmark 程式進行負載測試，經過 30 分鐘後風扇自動調整至 1,580 RPM (40%)，風扇聲音低沉並不吵耳，Power Limit 錄得 220W，GPU 時脈保持在 1,710MHz，GPU 核心平均保持最高溫度為 60°C。

測試平台︰

Intel Core i9-12900K CPU

ASUS ROG Z790 Maximus APEX

ANACOMDA DDR5-6400 CL36-38-38-68 32GB x 2 @1.35V

Windows 11 Professional 23H2

NVIDIA GeForce Driver 546.52 WHQL

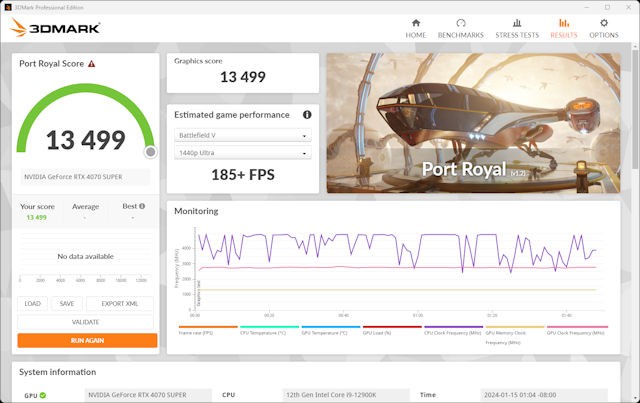

3DMark Raytracing 測試

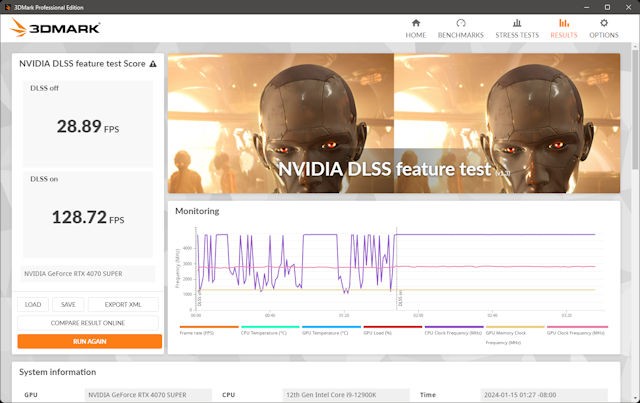

3DMark DLSS 功能測試

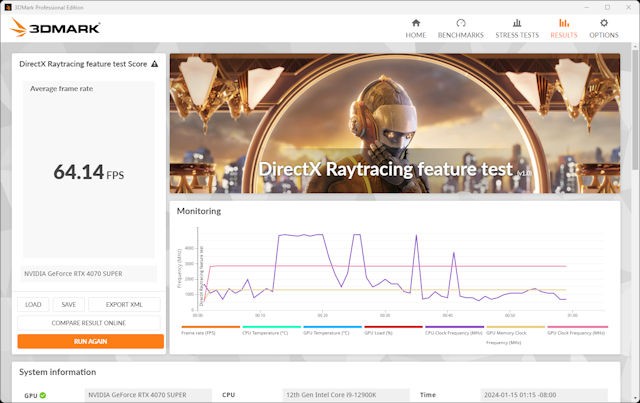

DirectX Raytracing feature test

遊戲效能測試：

以下的遊戲測試除另外指明外，全部皆以 2K 解析度全屏幕執行，畫質皆設定為最高品質，若遊戲支援光線追蹤技術則同時將光追品質全開。而 DLSS 方面則統一使用 Performance 設定，當中 GeForce RTX 40 會啟用 DLSS 3 中新增的 Frame Generation 技術。

A Plague Tale:Requiem 瘟疫傳說：安魂曲 (RT + DLSS 3)

Control (RT + DLSS2)

CyberPunk 2077 RT Ultra (RT+ DLSS 3)

F1 22 (RT + DLSS 3)

Forza Horizon 5 (DLSS 3)

320W 真係用得晒 !?

GIGABYTE GeForce RTX 4070 SUPER GAMING OC 將 Power Limit 開放至 320W 真的用得晒嗎 !?  並沒有，筆者實測無論怎樣調最多也能用到大約 122% (268W)，就怎你怎放大也上不了去，主要原因是 BIOS 沒有開放 GPU Core 電壓選項，+200MHz 可通過烤機測試並表現穩定，+250MHz 再上不能長行間中會彈 Game，+300MHz 會出現花屏死機。

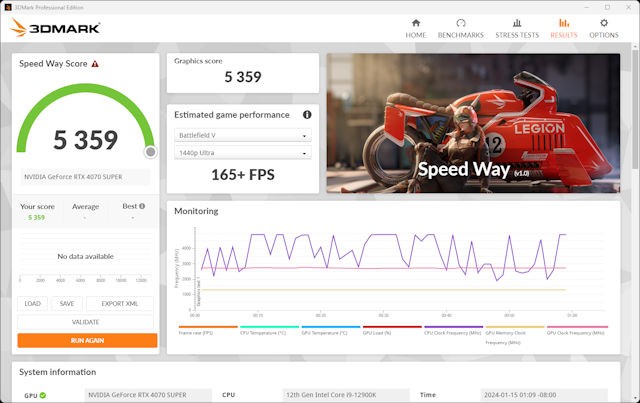

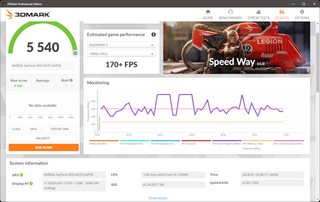

在沒有超頻下 3DMark Speed Way 成績為 5,359，當提升至 122% Power Limit 再將 GPU Boost 時脈 +200MHz，3DMark Speed Way 成績為 5,540，相較預設性能提升了 3.38%，性能追上了 RTX 4070 Ti。

GIGABYTE GeForce RTX 4070 SUPER Gaming OC

售價︰HK$5,599

查詢︰Synnex HK (2753-1668)

編輯評語︰

GIGBAYTE GeForce RTX 4070 SUPER Gaming OC 是筆者暫時測過性能最好的 RTX 4070 SUPER 卡，能夠將 Power Limit 開放到 270W，在不加 GPU 電壓下 GPU 可以再 +200MHz OC，性能大約可再提升約 3~4 %，如果你是打算超頻的話，這張卡將會是個不俗之選。
