發表於 2026-4-22 15:32 | 只看該作者

有支感應燈甩左USB插

想直接唔要個頭，剪線直駁去正負極長用，應該係塊板邊兩點先係？
附件: 您需要登錄才可以下載或查看附件。沒有帳號？註冊
收藏 分享

0

funkilove

Rank: 2Rank: 2
2#
發表於 2026-4-22 15:50 | 只看該作者

附件: 您需要登錄才可以下載或查看附件。沒有帳號？註冊

TOP

hon829

Rank: 3Rank: 3Rank: 3
3#
發表於 2026-4-22 16:58 | 只看該作者
最簡單駁C1 (似上負 下正)

TOP

HotProject

Rank: 1
4#
發表於 2026-4-22 18:08 | 只看該作者
無一個係可以對應我問題直接回答..............

TOP

funfunhk

Rank: 2Rank: 2
5#
發表於 2026-4-22 18:40 | 只看該作者
插電入甩咗個頭度，再它它佢就知。

TOP

idolclub

Rank: 4Rank: 4Rank: 4Rank: 4
6#
發表於 2026-4-22 19:20 | 只看該作者
無一個係可以對應我問題直接回答..............
HotProject 發表於 2026-4-22 18:08

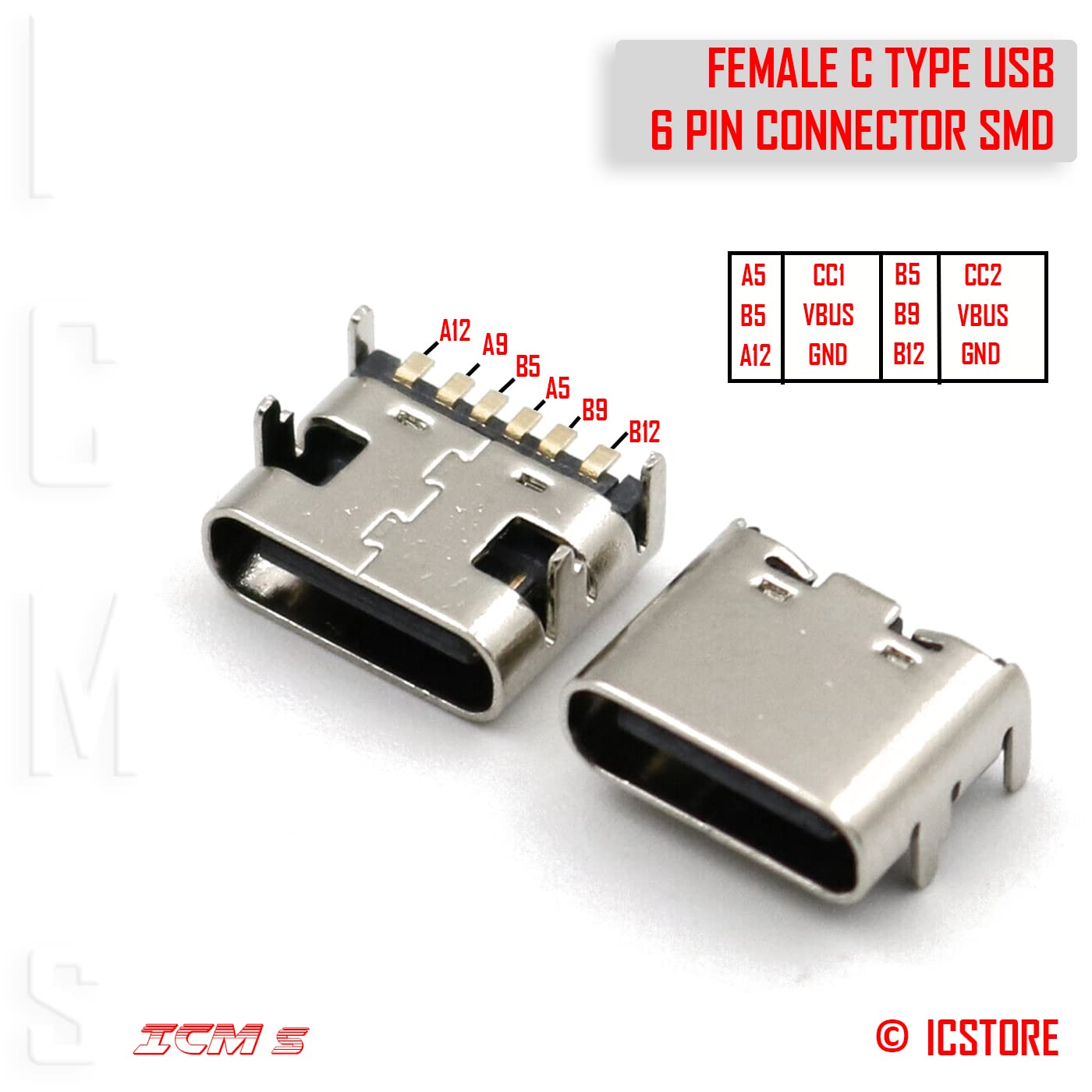

上圖已經有 C 頭的腳位定義圖，就是一般的 C 頭接線方式。最外面既就係負極。

TOP

Ian_Seabourne

Rank: 2Rank: 2
7#
發表於 2026-4-22 19:20 | 只看該作者
希望樓主果塊係 FR4 纖維板
如果係鋁基板的話.... 搵人幫手或放棄吧。

TOP

魚蛋Strike

Rank: 2Rank: 2
8#
發表於 2026-4-22 20:13 | 只看該作者
放大圖, C1 引出來內2PIN, 外2pin 接好大個印, 同埋去左殼, 明顯係ground

TOP

雲一0一

Rank: 3Rank: 3Rank: 3
9#
發表於 2026-4-22 21:57 | 只看該作者
無一個係可以對應我問題直接回答..............
HotProject 發表於 2026-4-22 18:08

上至下GND VBUS CC2 CC1 VBUS GND
不過焊盤都甩埋，跟三樓飛線最簡單

BTW 二樓張圖明顯有問題，兩個B5冇A9

TOP

alax

Rank: 3Rank: 3Rank: 3
10#
發表於 2026-4-22 22:16 | 只看該作者
本帖最後由 alax 於 2026-4-22 22:17 編輯
無一個係可以對應我問題直接回答..............
HotProject 發表於 2026-4-22 18:08

#3咪答左你啰
via HKEPC Reader for Android
