[心得分享] 4pin風扇針腳簡介

hkjake

以下內容是根據各品牌主板說明說以及網上教學整理得出，想請教有玩開風/水冷的師兄。

針腳定義：
CPU_FAN
(1) GND接地線   (2) +12V   (3) 轉速檢測腳   (4)轉速控制腳PWM
主板能直接使用(4)針腳控制CPU散熱器主風扇轉速

SYS_FAN / CHA_FAN
(1) GND接地線   (2) 轉速控制腳 / +12V   (3) 轉速檢測腳 (4) VCC / +5V
A. 主板通過調整(2)及(4)電壓來控制風扇轉速，若為3PIN風扇則調整+12V電壓控速。
B. 大4PIN轉2PIN為相同道理，只是不可檢測轉速
C. VCC是電路的供電電壓，相同於+5v

CPU_OPT
為水冷水泵供電介面，針腳定義和SYS_FAN一樣，但不可關閉，能保證水泵不會停止供電。



結論：
主板除CPU_FAN為智能控速PWM外，其他風扇接口均由電壓控制風扇轉速。

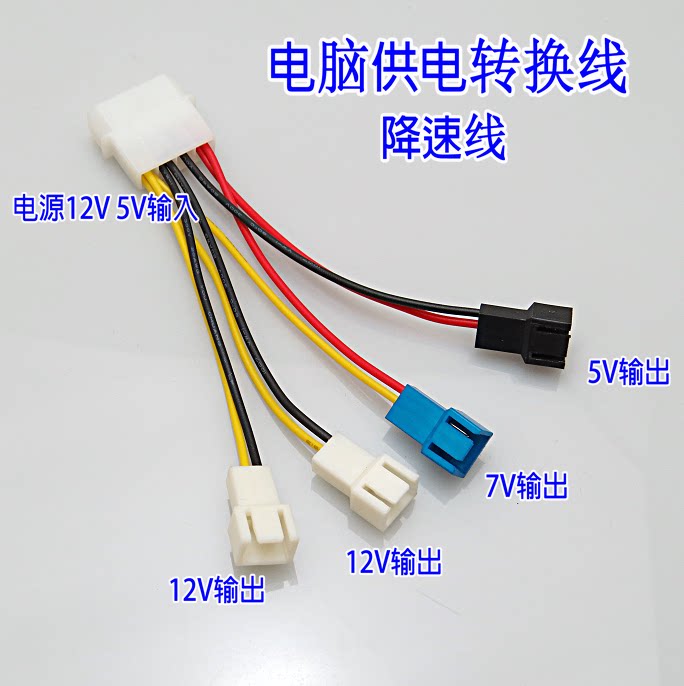

SYS_FAN和減速線相同原理，以12V/5V供電來達到不同轉速效果。


參考文章
文章中指出
「風扇可以選擇一個一分二的風扇線，但經過測試只有一個風扇會被調速。」

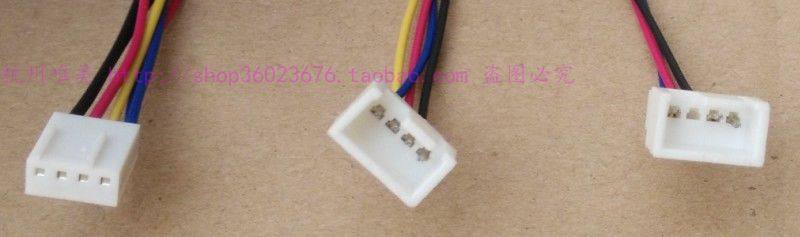

但從一分二線副風扇針腳可以看出，副風扇接口欠(3)檢速腳，但具有(4)轉速控制腳，不知道文章是否正確。

唔知我有冇理解錯，如果有錯我要再EDIT一下。

另外仲有一個疑問，4PIN風扇可以PWM控速，為何主板上的SYS_FAN (4)是VCC/+5V 而不是 PWM
成本問題

hpdeskjet3325

一般三針風扇, 第三針係睇轉速, 底板的風扇軟件有得set跟據CPU/MB溫度去改變幾多%風扇轉速. 原理係當去到某溫度時, 若轉速未達到該溫度指定的轉速時(經第3針傳回轉速信號到底板), 底板會+-電壓(經第2針)去改變風扇轉速而達到轉速目標.

Y線的副插無第3針, 因不可同時經第3針傳送2個不同轉速信號到底板(經同一插座). 若底板同時收到2個信號, 你叫底板接收那邊信號好呢?!

hpdeskjet3325

我見我所有舊底板第4針係"轉速控制腳PWM", 而不是+5V.

hkjake

回覆 2# hpdeskjet3325


上Google搵完張圖，唔記得改番條問題，我補充番條問題先

如兩把不同型號風扇使用Y線，由主插3針提供轉速信號給主板，副插欠缺3針測速(因為冇用)但具有4針作控速作用。

假設主插風扇A為1500轉，副插B扇為1000轉，
以CPU_FAN PWN控速情況為例…理論上
PWM發出1500轉信號： A扇=1500 B扇=1000
PWM發出 500轉信號： A扇=500 B扇=500

如以SYS_FAN +5V 控速情況下則各自根據電壓運行相應轉速，
+12V= A扇12V轉/B扇12V轉
+5V= A扇5V轉/B扇5V轉

只是好奇如B扇副插不可能被調速，為何要加上4針？直接1+2針直接行全速不就可以了嗎？


↓以下呢段係靠估
PWM不可控制副扇(不論是否相同型號)，但可以在SYS_FAN以+5V情況下(2針的+12V停止供電)提供不同轉速

hpdeskjet3325

第四針係用脈沖調節風扇轉速，改變風扇本身電路接收電壓，達到改變轉速。(應該主板第二針仍然一直供給12v電)
如副線冇第四針，風扇會一直全速運行。

三針風扇係主板改變第二針電壓，達到風扇電壓下降或上升而轉變轉速。
第三針只係風扇回復信號到主板。

badpkhk

THX CHING!長知識了~
