看圖改裝吧....應該不難的
睇唔明再發問吧
刮掉線油應該係最快捷同簡單的改裝方法 因為唔駛拆HS

動手前記得先幫藍芽模組改好名, 同埋一定要改成偶校驗

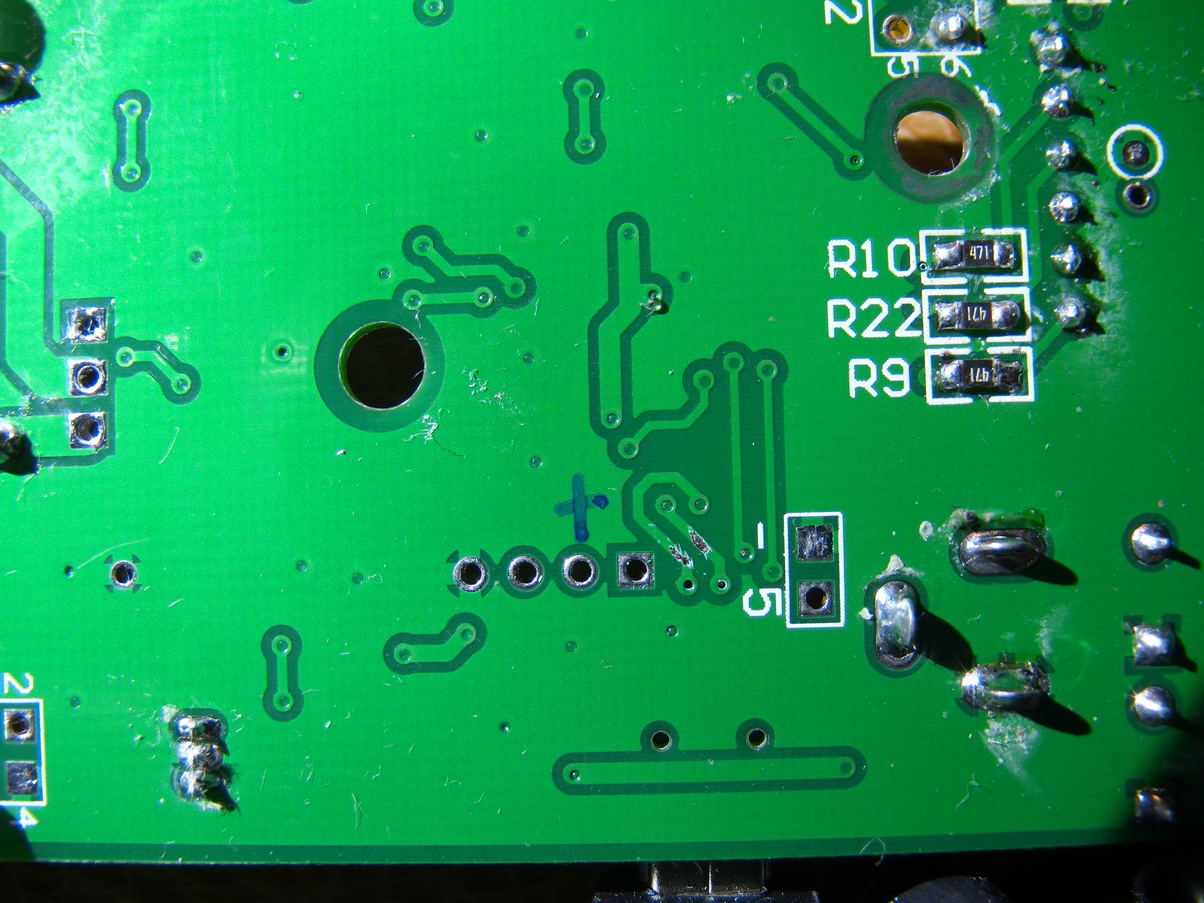

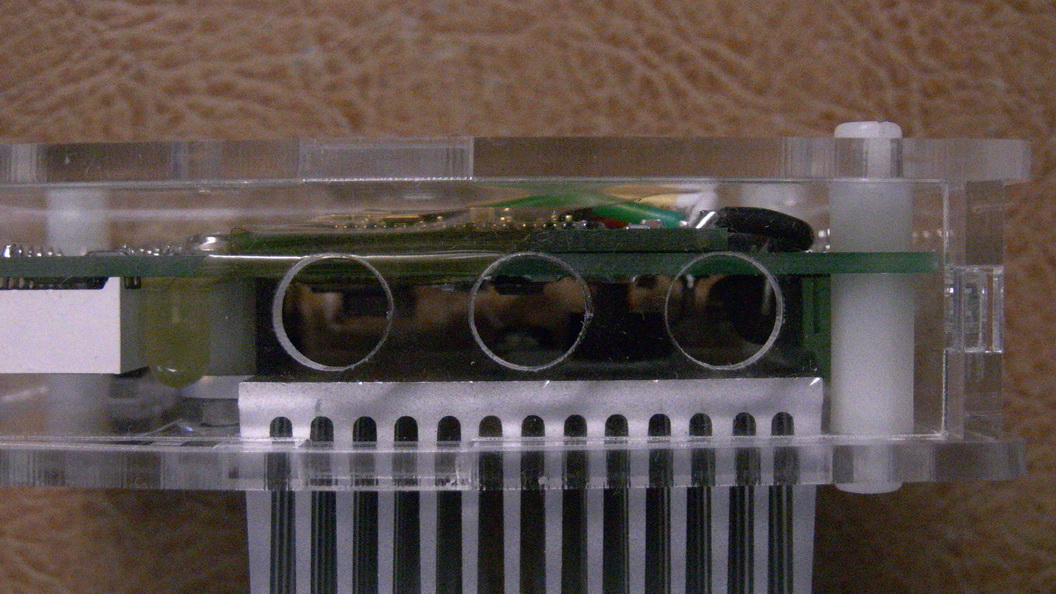

不知道為什麼, 我手上的EBD-MINI 在A+位置少了一粒螺絲

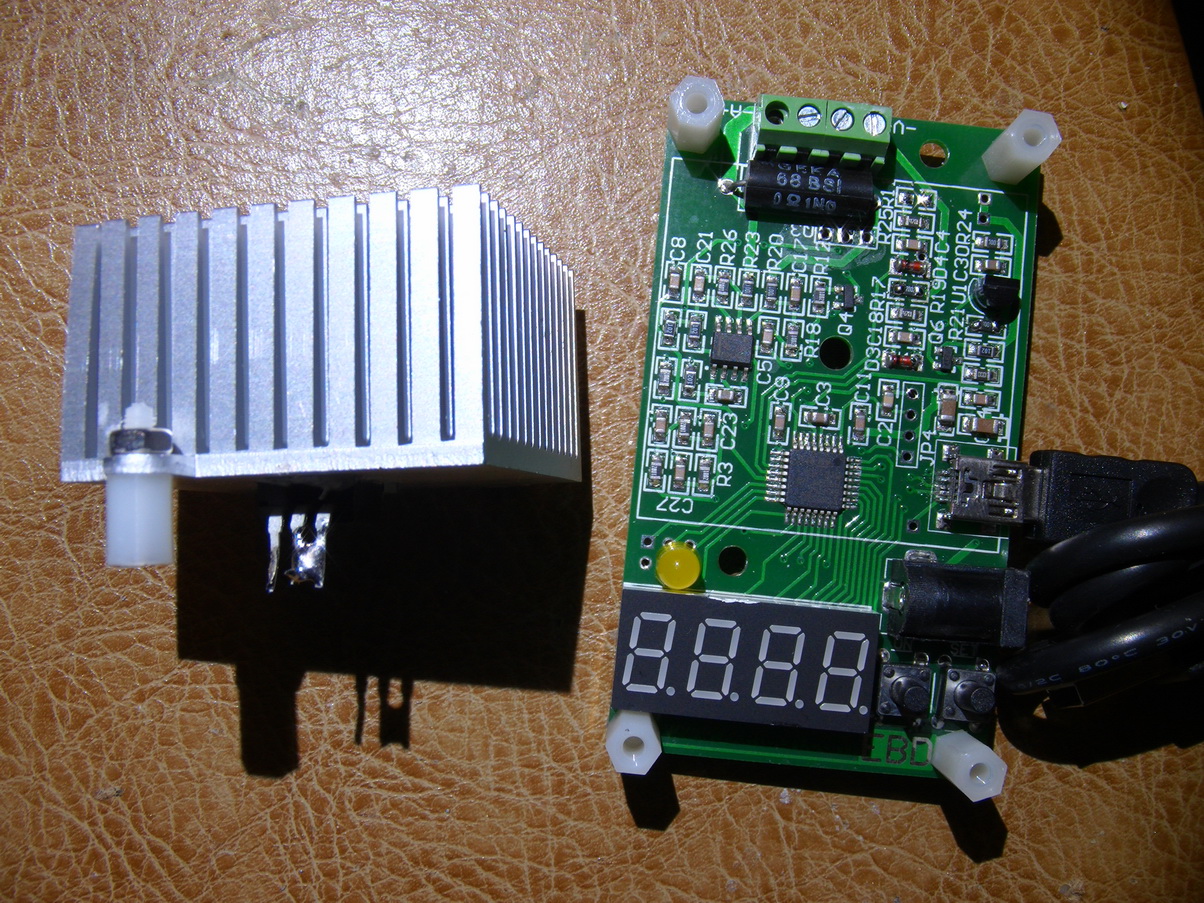

拆開MOS+HS

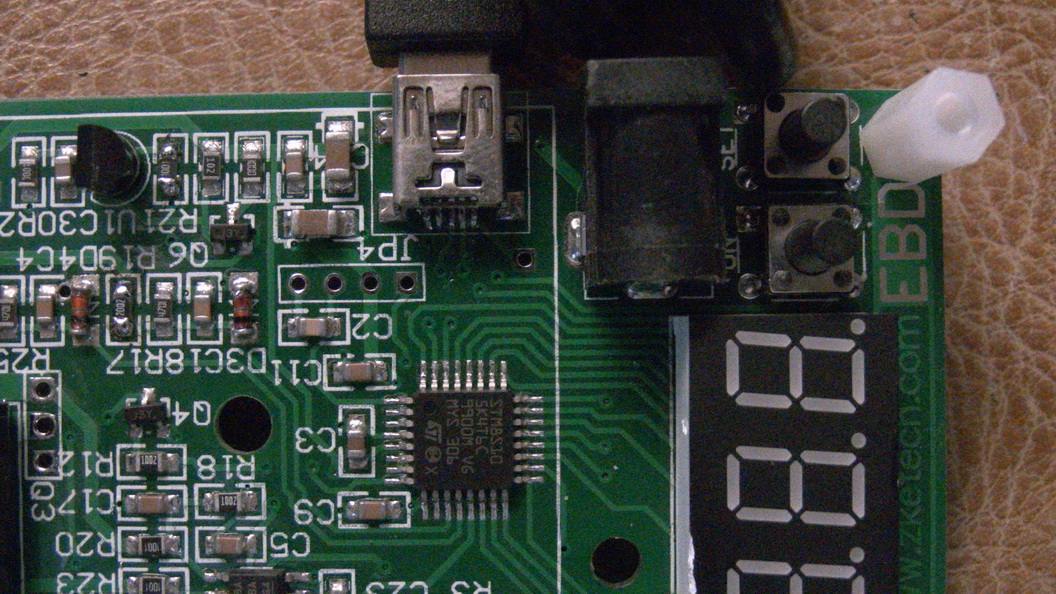

看到走線的路徑了, 其中有一部份在PCB 背面...換句話說, 唔拆HS 都得

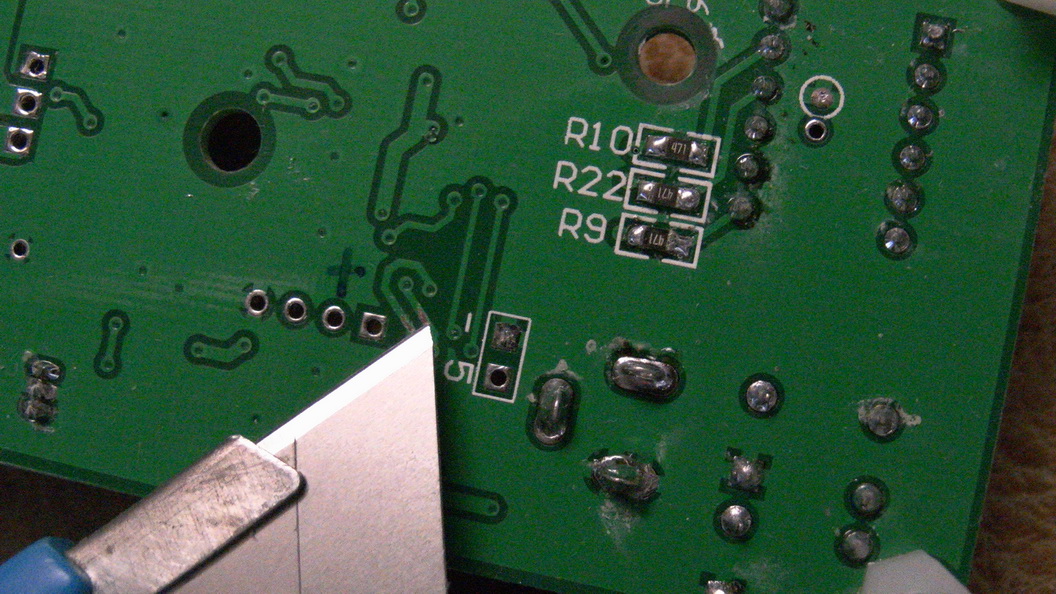

刮線油1

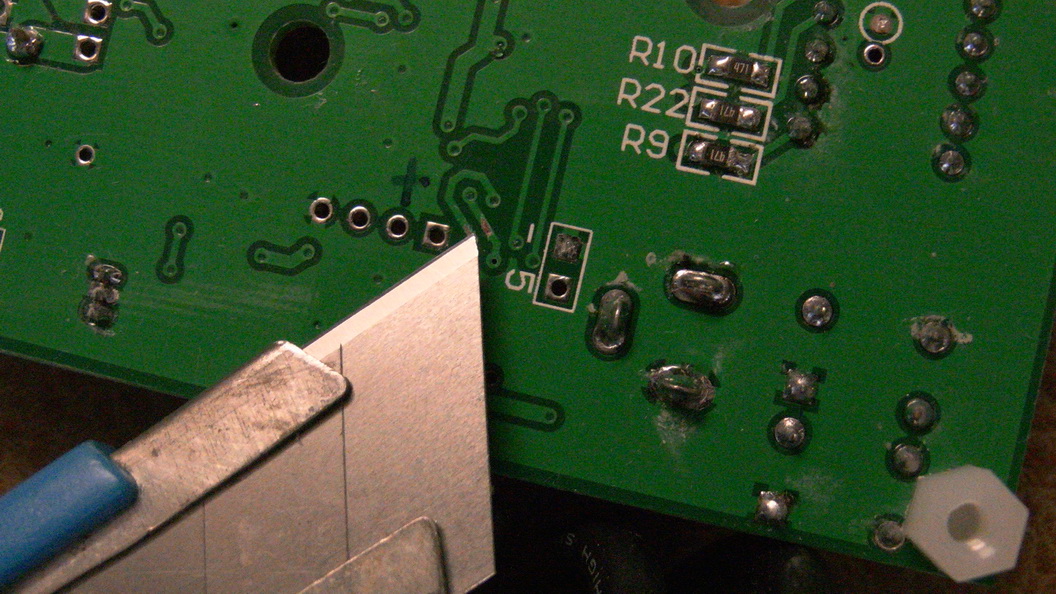

刮線油2

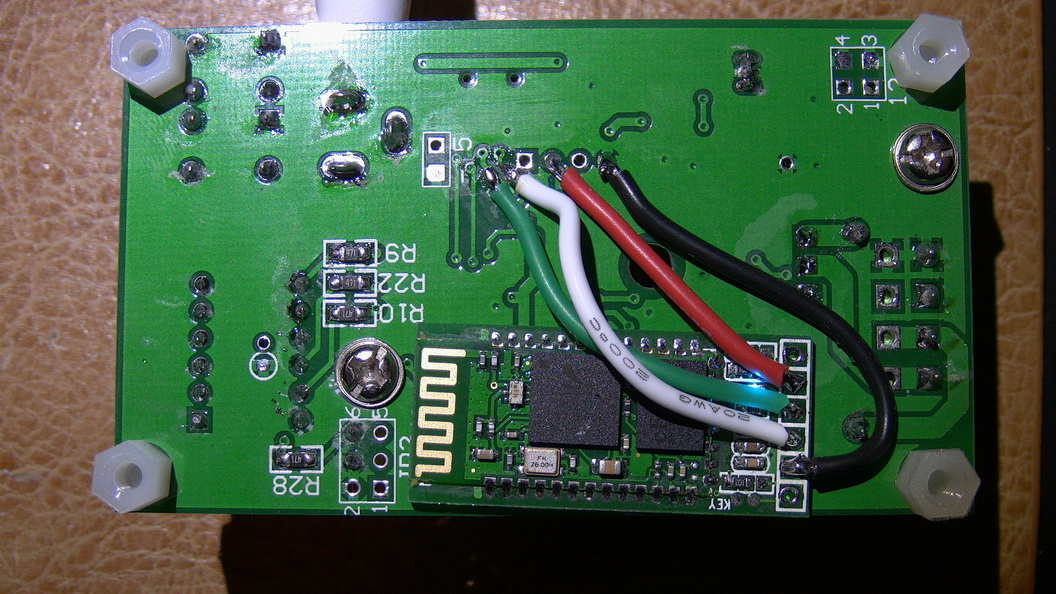

完成圖

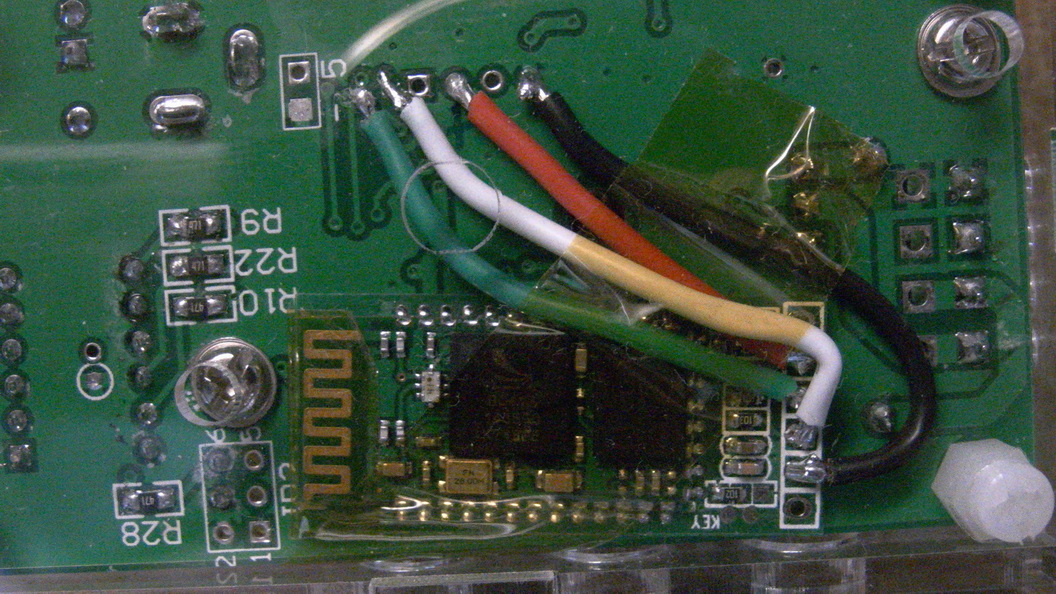

接好線後拍的...


全BT化?

TOP

全BT化?
skybread 發表於 2013-10-7 21:09


我把我家中可以改的都改了

TOP

可以和 usb 共存嗎?

TOP

可以和 usb 共存嗎?
zlab 發表於 2013-10-8 08:15

可以

TOP

可否给個Link?

TOP

可否给個Link?
zlab 發表於 2013-10-8 20:02


P.S. 如果你想和 usb 共存, 記得焊接VCC 線時, VCC 一定只可以接在藍芽, 唔可以接落USB 位置... 唔係會有問題..

圖中藍芽模組的購買LINK

http://item.taobao.com/item.htm?id=21473092164
http://item.taobao.com/item.htm?id=19246598848
