[操作疑難] LED電筒爆閃MODE原理 求解

一般強/中/弱光 應該係靠電阻控制(好似係XD)
不過爆閃MODE同 SOS 係唔係要靠IC?

其實小弟想問
有冇方法可以 DIY一支普通LED電筒 有爆閃MODE
收藏 分享

0

IanW

Rank: 3Rank: 3Rank: 3
2#
發表於 2014-10-15 15:17 | 只看該作者
乜野叫爆閃MODE?

閃得 SOS 應該係要 MCU 了..... 用得 MCU 你想閃乜 pattern 都得.

TOP

haro2003

Rank: 2Rank: 2
3#
發表於 2014-10-15 15:32 | 只看該作者
本帖最後由 haro2003 於 2014-10-15 15:34 編輯
一般強/中/弱光 應該係靠電阻控制(好似係XD)
不過爆閃MODE同 SOS 係唔係要靠IC?

其實小弟想問
有冇方法可 ...
sandalshk 發表於 2014-10-15 14:27


一般強/中/弱光 應該係靠MCU chok PWM控制不同比率達成不同光暗

爆閃MODE 可用555 timer達成

TOP

sandalshk

Rank: 2Rank: 2
4#
發表於 2014-10-15 15:51 | 只看該作者
回覆 2# IanW
請問MCU係咩
超低功耗微控制器? <--BY GOOGLE...不過我唔SURE=.=

其實小弟無乜電子常識....
THX :)

TOP

sandalshk

Rank: 2Rank: 2
5#
發表於 2014-10-15 16:00 | 只看該作者
回覆 3# haro2003

THX師兄解說
不過靠MCU chok PWM係唔代表DIY唔可以簡單咁做到

另外請問用555 Timer應該要點駁?
可唔可以提供電路圖/ 文字解說

TOP

lok418

Rank: 3Rank: 3Rank: 3
6#
發表於 2014-10-15 16:55 | 只看該作者
本帖最後由 lok418 於 2014-10-15 16:58 編輯

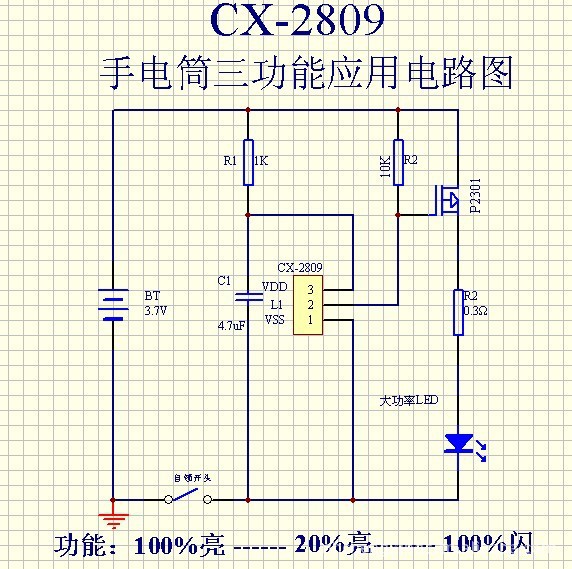

拆過5檔電筒 入面 係CX2807 加MOSFET

TOP

haro2003

Rank: 2Rank: 2
7#
發表於 2014-10-16 15:07 | 只看該作者
回覆 5# sandalshk

改變VR阻值調較光暗
改變2,6腳電容值調較爆閃頻率



TOP

haro2003

Rank: 2Rank: 2
8#
發表於 2014-10-16 15:12 | 只看該作者
想簡單買D專用LED IC, TB幾蚊粒

TOP

sandalshk

Rank: 2Rank: 2
9#
發表於 2014-10-16 15:50 | 只看該作者
回覆 6# lok418


張圖好有用! THX 師兄~!

TOP

FireBlack

Rank: 2Rank: 2
10#
發表於 2014-10-17 01:09 | 只看該作者
回覆 7# haro2003


電路有誤! 其中一粒 1N4148 應該反接。
