[更新,請睇第5版#47] E記風扇控速器

小弟想整返個Fan Controller 玩吓,so 就搞咗塊板出黎la~~
首先用cadsoft 畫線路圖,再轉為底板圖
CadSoft Eagle 4.16
http://www.cadsoft.de/
印底板圖落牛油紙(要Laser Printer)
用紫外燈箱暴光600秒
顯影:




[ 本帖最後由 3e3e3e 於 2007-12-25 16:48 編輯 ]
收藏 分享

0

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
2#
發表於 2006-7-18 22:01 | 只看該作者
Then,拎去蝕板la~



[ 本帖最後由 3e3e3e 於 2007-12-25 16:48 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
3#
發表於 2006-7-18 22:02 | 只看該作者

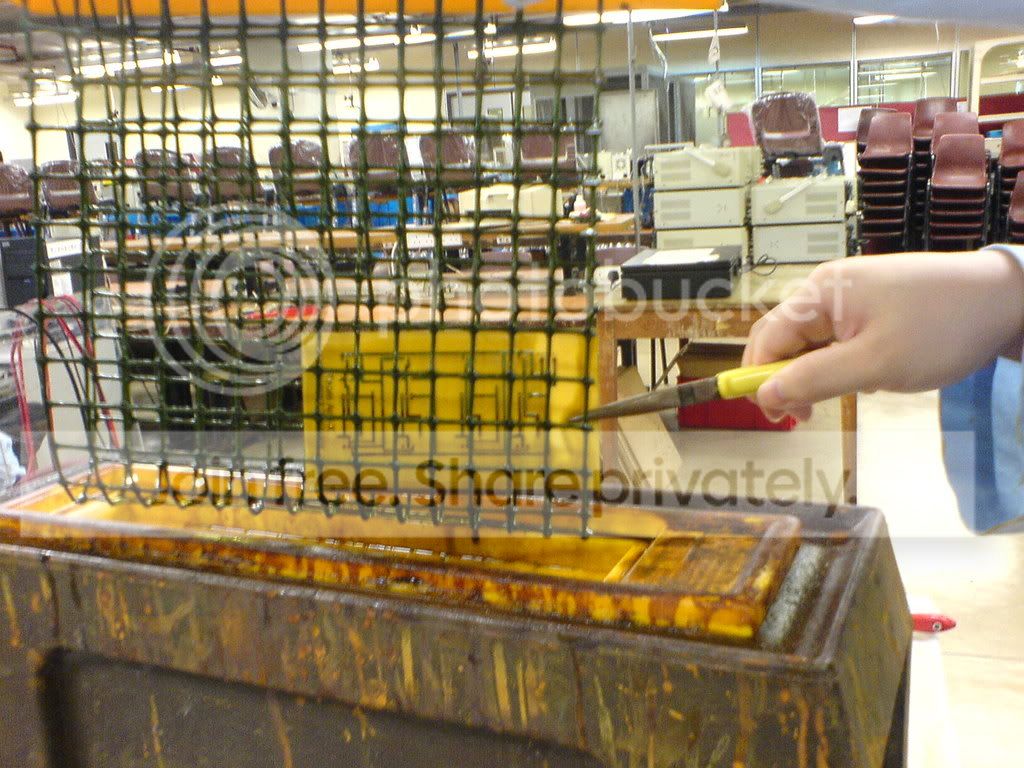

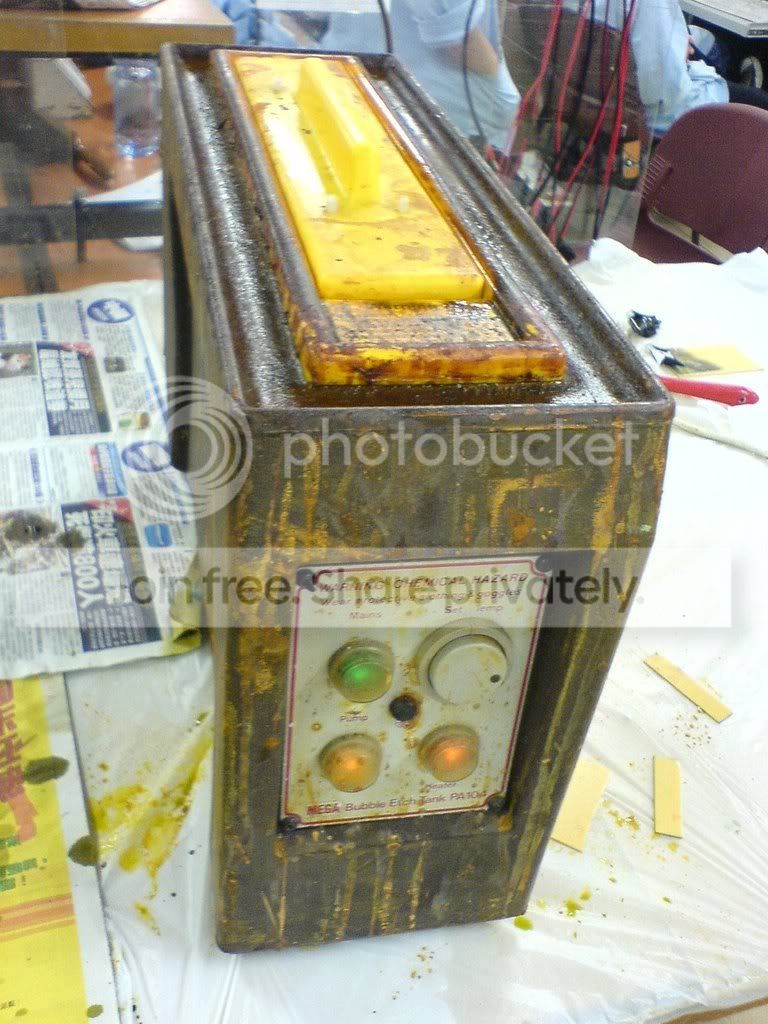

蝕缸...........


[ 本帖最後由 3e3e3e 於 2007-12-25 16:49 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
4#
發表於 2006-7-18 22:02 | 只看該作者

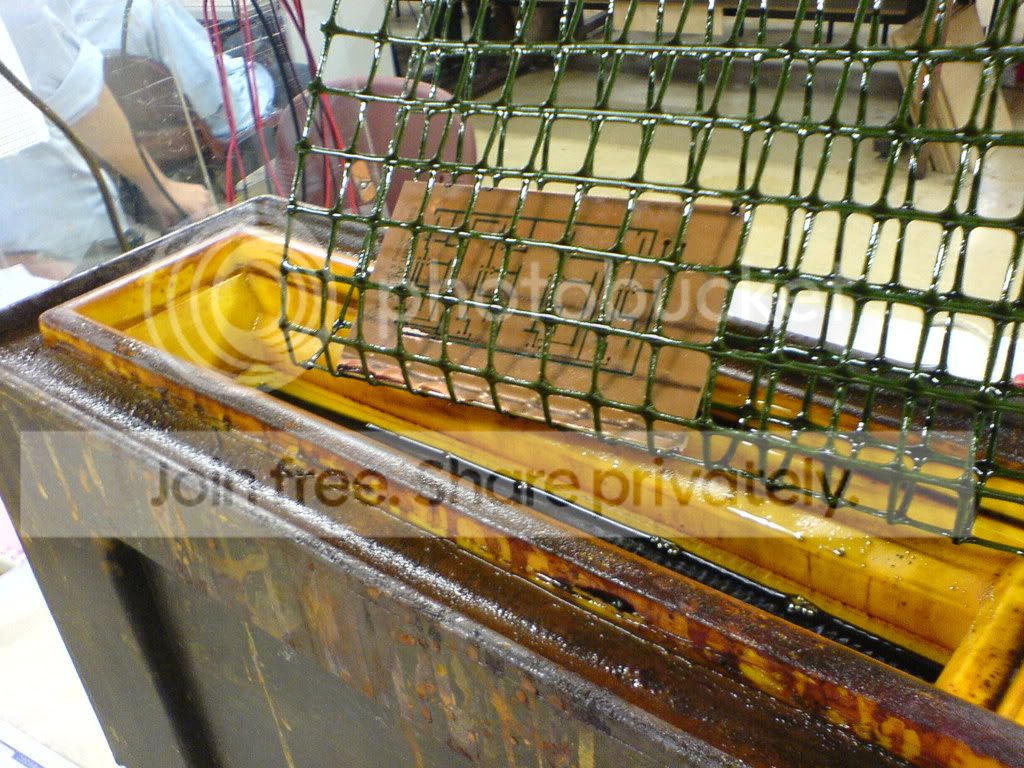

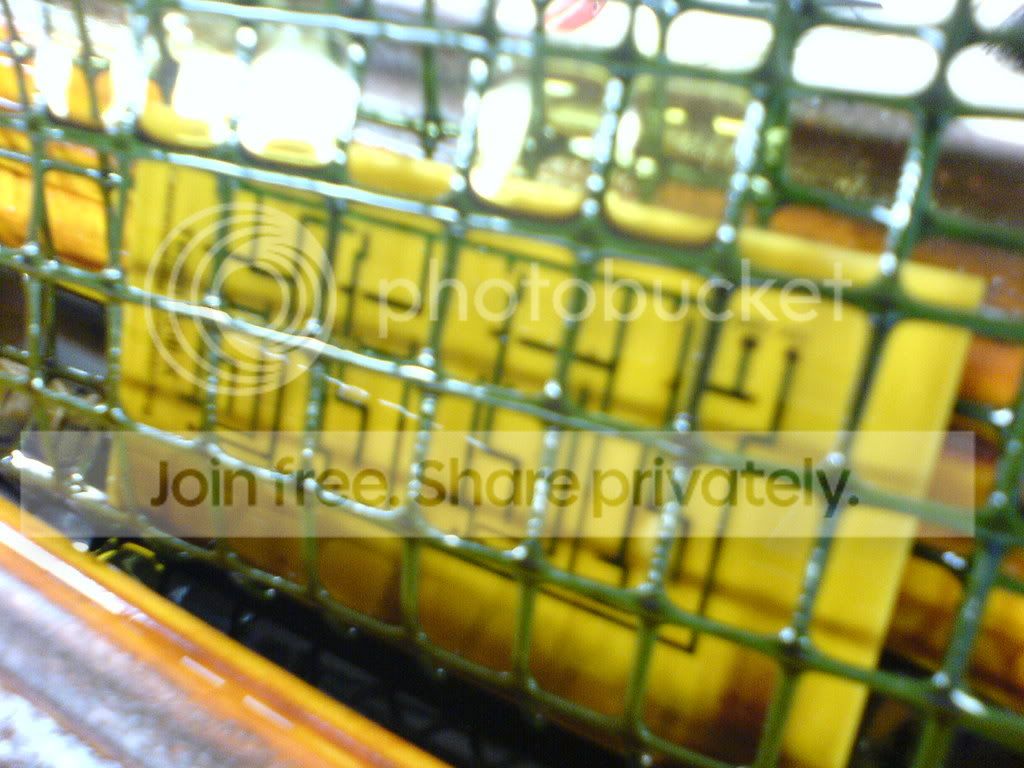

睇吓蝕成點先......






未得



[ 本帖最後由 3e3e3e 於 2007-12-25 16:49 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
5#
發表於 2006-7-18 22:03 | 只看該作者

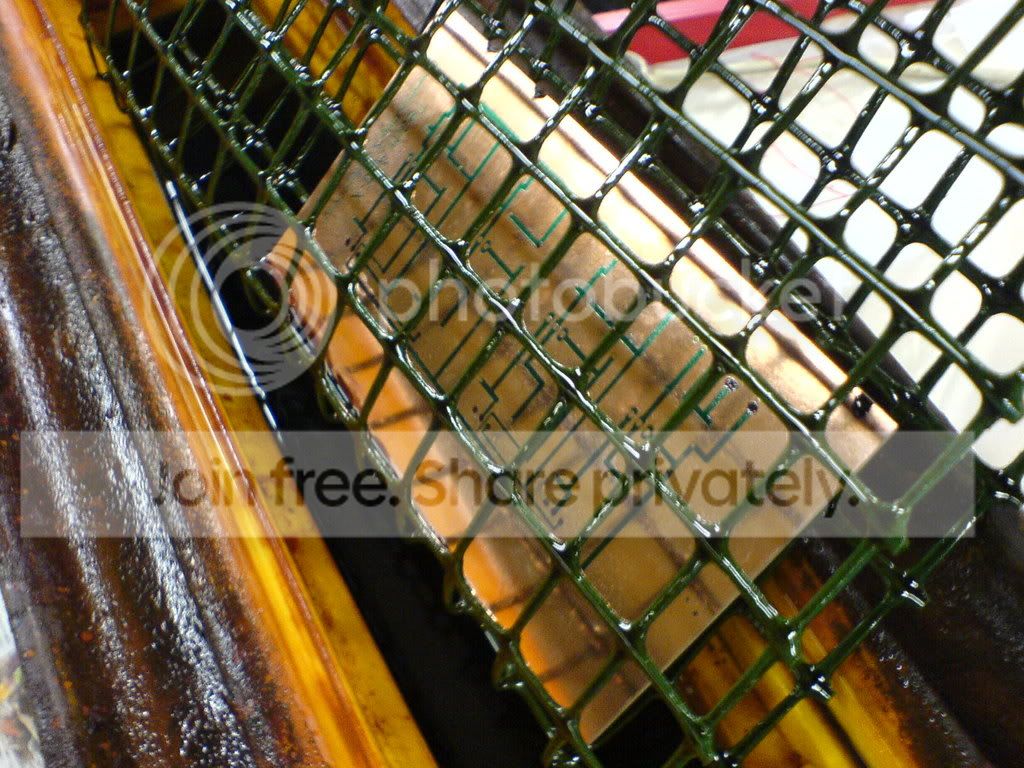

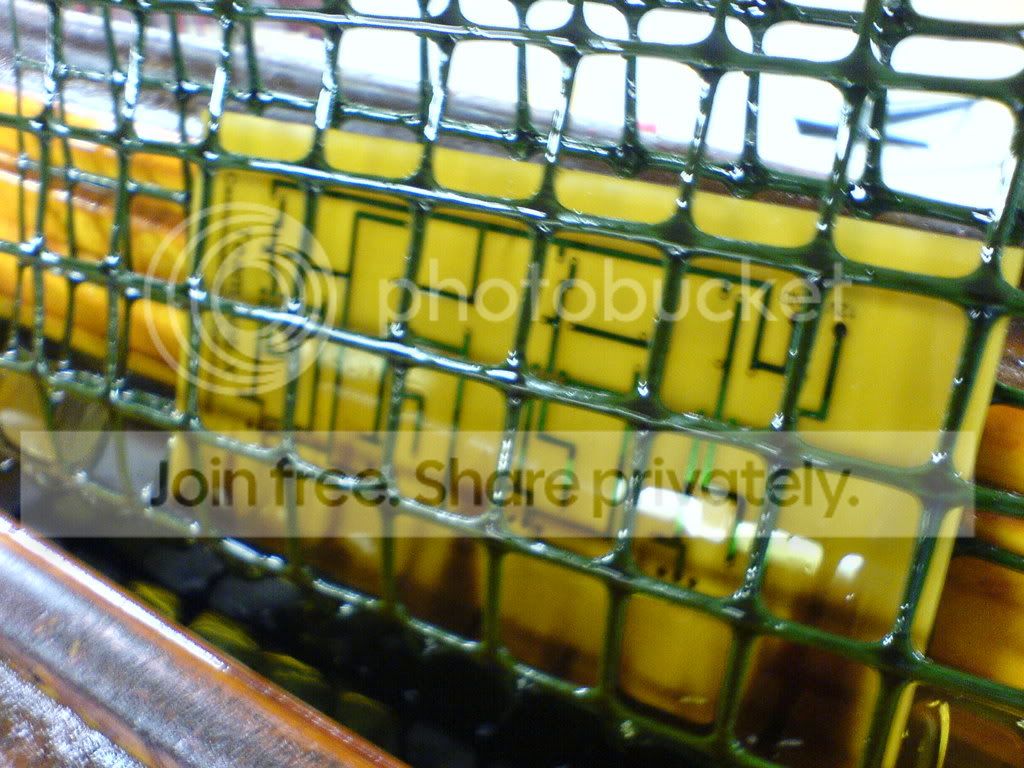

再睇睇先........





爭D



[ 本帖最後由 3e3e3e 於 2007-12-25 16:49 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
6#
發表於 2006-7-18 22:04 | 只看該作者
搞掂~~~~~



[ 本帖最後由 3e3e3e 於 2007-12-25 16:49 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
7#
發表於 2006-7-18 22:04 | 只看該作者

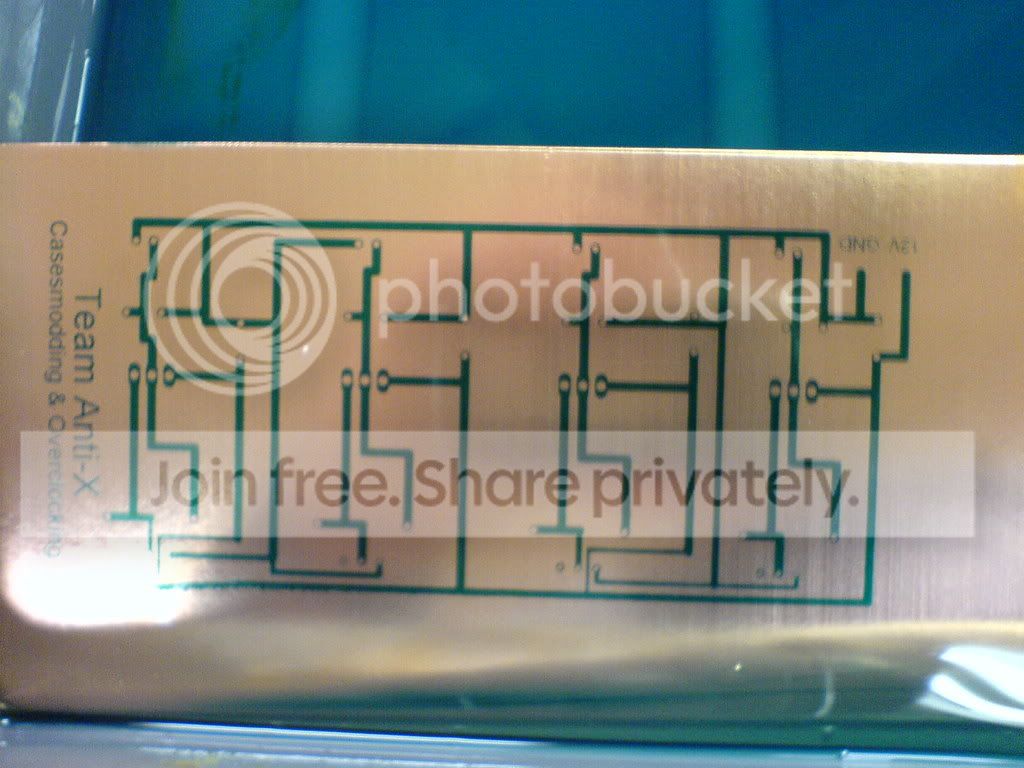

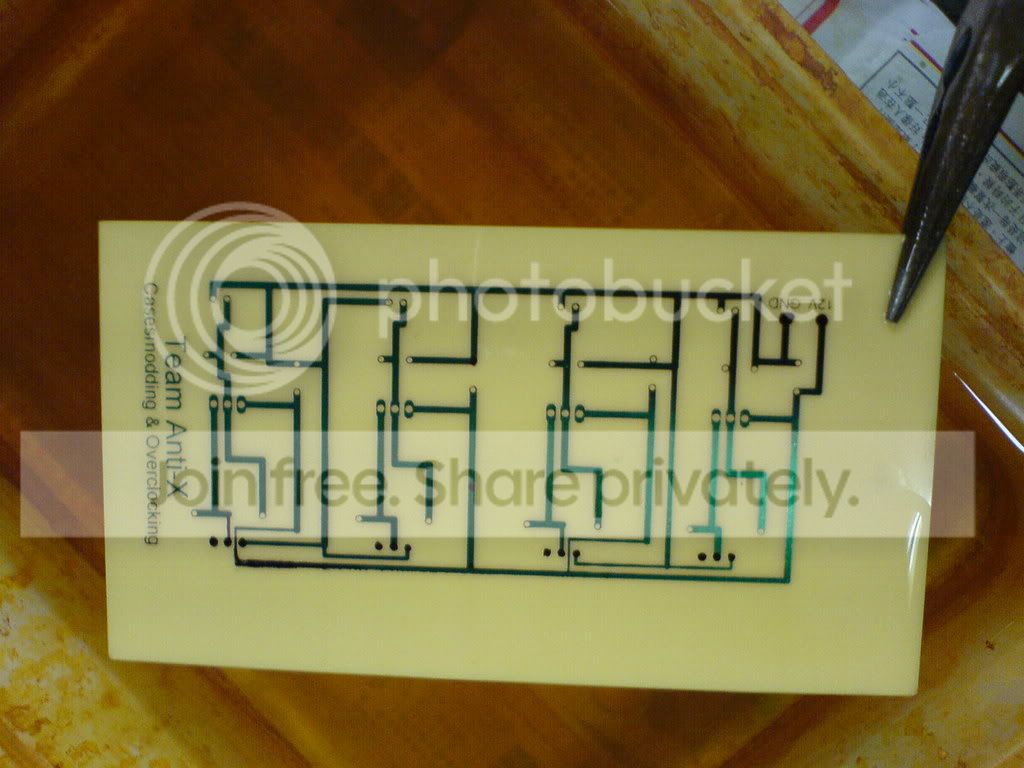

攞出黎.........過冷河.......乾淨哂~~



[ 本帖最後由 3e3e3e 於 2007-12-25 16:49 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
8#
發表於 2006-7-18 22:05 | 只看該作者

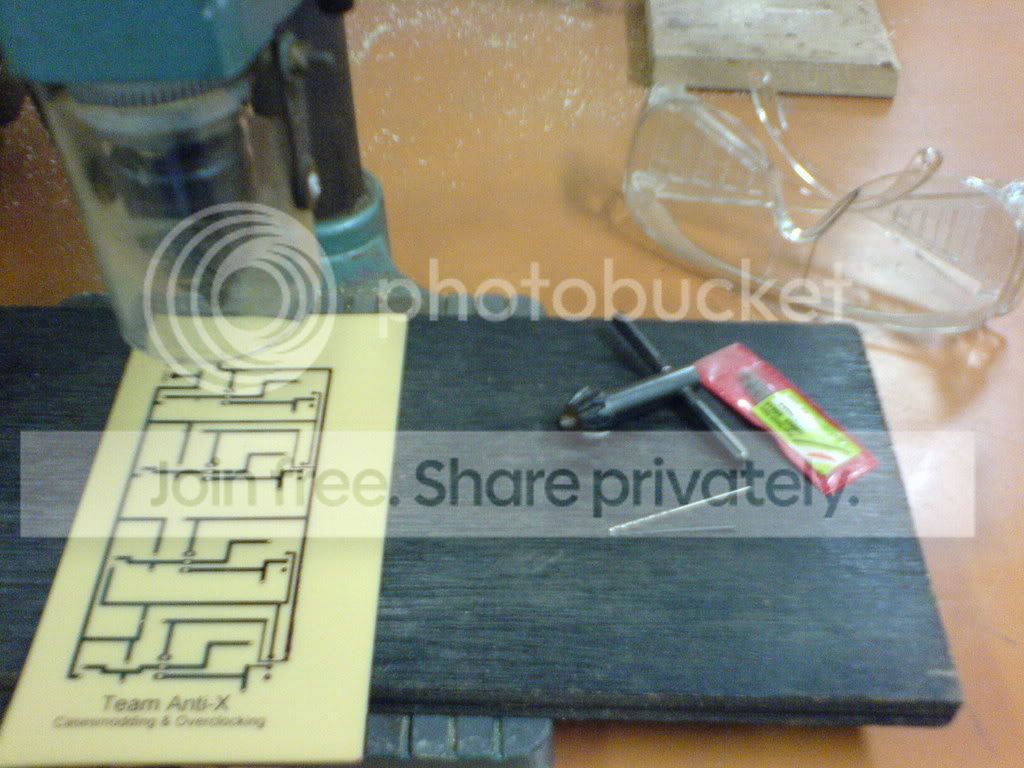

鑽洞,記得戴眼罩



[ 本帖最後由 3e3e3e 於 2007-12-25 16:50 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
9#
發表於 2006-7-18 22:05 | 只看該作者

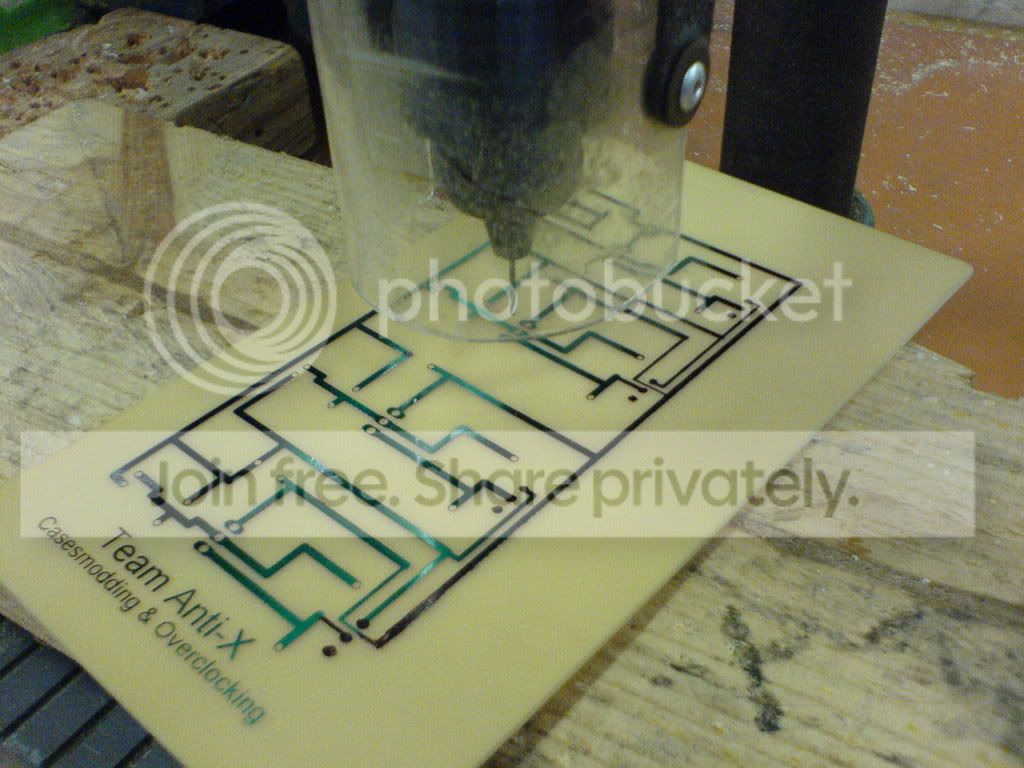

開始鑽la~



[ 本帖最後由 3e3e3e 於 2007-12-25 16:50 編輯 ]

TOP

3e3e3e

Rank: 4Rank: 4Rank: 4Rank: 4
10#
發表於 2006-7-18 22:06 | 只看該作者

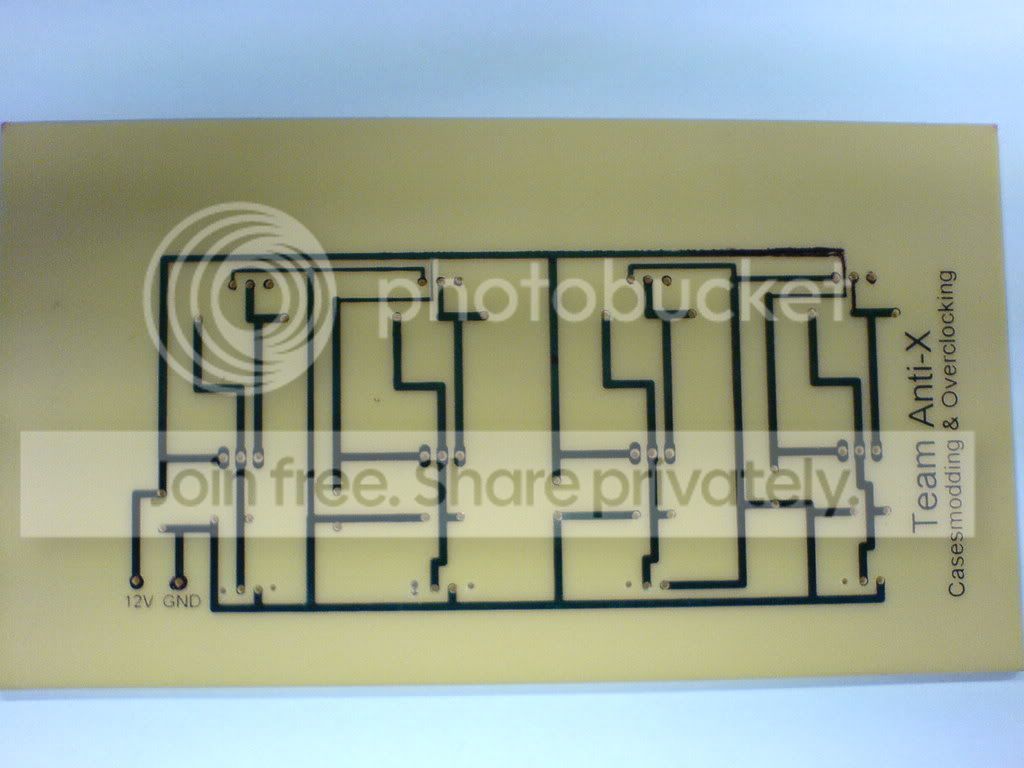

鑽完........比狗咬咁



[ 本帖最後由 3e3e3e 於 2007-12-25 16:50 編輯 ]
