電流計問題

本帖最後由 ghostkcleung 於 2017-10-18 22:30 編輯

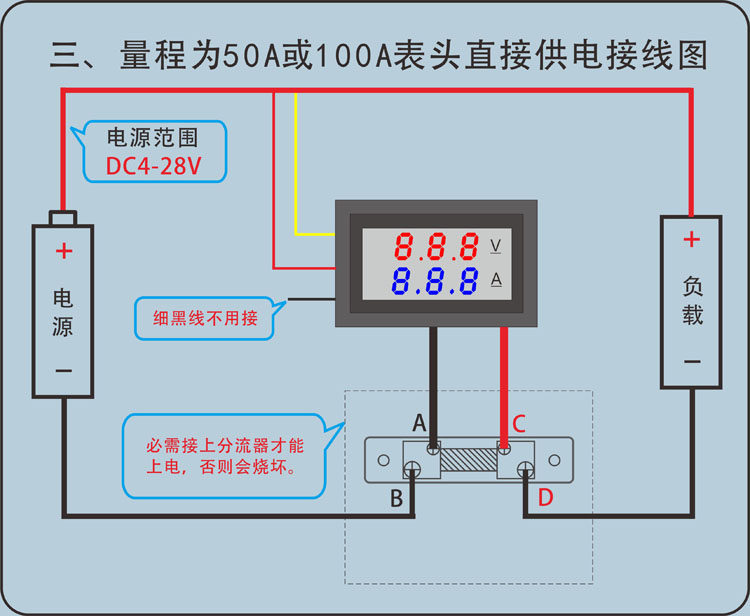

呢粒叫做 dsn-vc288

淘寶話超過 10A 就要用呢個分流器,
我左睇右睇呢舊都只係鐵,
其實係咪就咁駁條電線已經做到同樣嘅分流效果?
(電路學新手)


原理
分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示
直流电流表实际是电压表,满度值75mV
直流电流表和分流器是配套使用的;
比如:100A电流表配套的分流器阻值为0.00075欧
即100A*0.00075欧=75mV;
50A电流表配套的分流器阻值为0.0015欧
50A*0.0015欧=75mV。

隨手google

TOP

本帖最後由 ghostkcleung 於 2017-10-18 22:50 編輯

回覆 2# Motti_sir

另外我又買咗 1 塊叫做 ACS712 嘅電流量程模塊,
淘寶話可以行 30A,但我半信半疑,
可唔可以加返呢舊分流器落去穩陣啲?
(通常我過嘅電流係 25A)

同埋上面嗰粒 dsn-vc288,
裡面有無邊隻腳可以 output ?

TOP

唔系超過10A就一定要用的.起碼我自己20A都只系用大size d的smd採樣電阻就得.
分流器只系一個電阻,但因為電流大會導致施加系電阻上的功率變大.電阻會發熱,體積小會難以散熱,而太過熱的原件會壽命短,容易故障,燒壞電路板,辣親.所以功率大的話一般會將採樣電阻外置,做大d.
但發得熱就代表有損耗,而且串聯電阻分壓會影響輸入電壓,本來的電壓越低就影響越大.所以大電流最好可以用阻值低d的採樣電阻或者直頭唔好用度電壓降的方式度電流了...

TOP

本帖最後由 ahuo 於 2017-10-18 23:00 編輯
回覆  Motti_sir

另外我又買咗 1 塊叫做 ACS712 嘅電流量程模塊,
淘寶話可以行 30A,但我半信半疑,
可 ...
ghostkcleung 發表於 2017-10-18 22:46


ACS712系Hall Effect Based Sensor,系用度磁場強弱的方式量度電流的.
而dsn-vc288系量度電壓降用歐姆定律量度電流的.
2者工作方式完全唔同.ACS712無法亦不需要使用分流器.
另外用ACS712的話你需要再買或整個顯示器先得.因為ic出黎的電壓訊號,需要adc讀電壓再乘返66mV/A計返電流(datasheet提供的數字,實際需要再校準的)

TOP

本帖最後由 ghostkcleung 於 2017-10-18 23:13 編輯

回覆 4# ahuo

AC712 食 25A 電流穩陣?
Thanks, 大約明白。

我目的就係想 Output 俾 Arduino。
5V = 1024
1A=0.066*1024/5
即係大約 13.5168 = 1A

係咪咁?

TOP

本帖最後由 ahuo 於 2017-10-18 23:18 編輯
回覆  ahuo

AC712 食 25A 電流穩陣?
ghostkcleung 發表於 2017-10-18 22:55


好難講,唔知你用電器的實際電流同會唔會啟動或某部分時間出現大電流.
度過最高峰值低過30A應該無問題的.反而注意下連接電路板的方式,避免接觸電阻過大,到時個接線位發熱
但呢類測磁場度電流的方法出黎的結果唔會十分準,因為磁場特別容易受干擾,而且唔同環境可能出唔同結果或直接難歸0.

TOP

回覆 7# ahuo

又有隻嘢叫做 ACS758,
寫住最少頂到 100A,
其實呢啲嘢係咪有大無壞?

TOP

本帖最後由 ahuo 於 2017-10-18 23:59 編輯
回覆  ahuo

又有隻嘢叫做 ACS758,
寫住最少頂到 100A,
其實呢啲嘢係咪有大無壞? ...
ghostkcleung 發表於 2017-10-18 23:35


留意下datasheet的Total Output Error吧...current rating越大,error越大啊.
而且50A的1.2%同100A的1.2%已經差1倍了.有過1A error...基本小數點後d數字都系無用了,你接唔接收到??
另外offset又大好多...
其他自己望下datasheet吧

TOP

本帖最後由 Charcoal99 於 2017-10-19 08:34 編輯

要注意在電流單位上的數值是直流峰值還是 AC均方根值 RMS。
