鋰電保謢板問題

C_Law

話說我有個已死的摺疊式藍牙 Keyboard(打某些掣會出其他字)，相中下邊的細 Keyboard。
(舊 Post 的相)

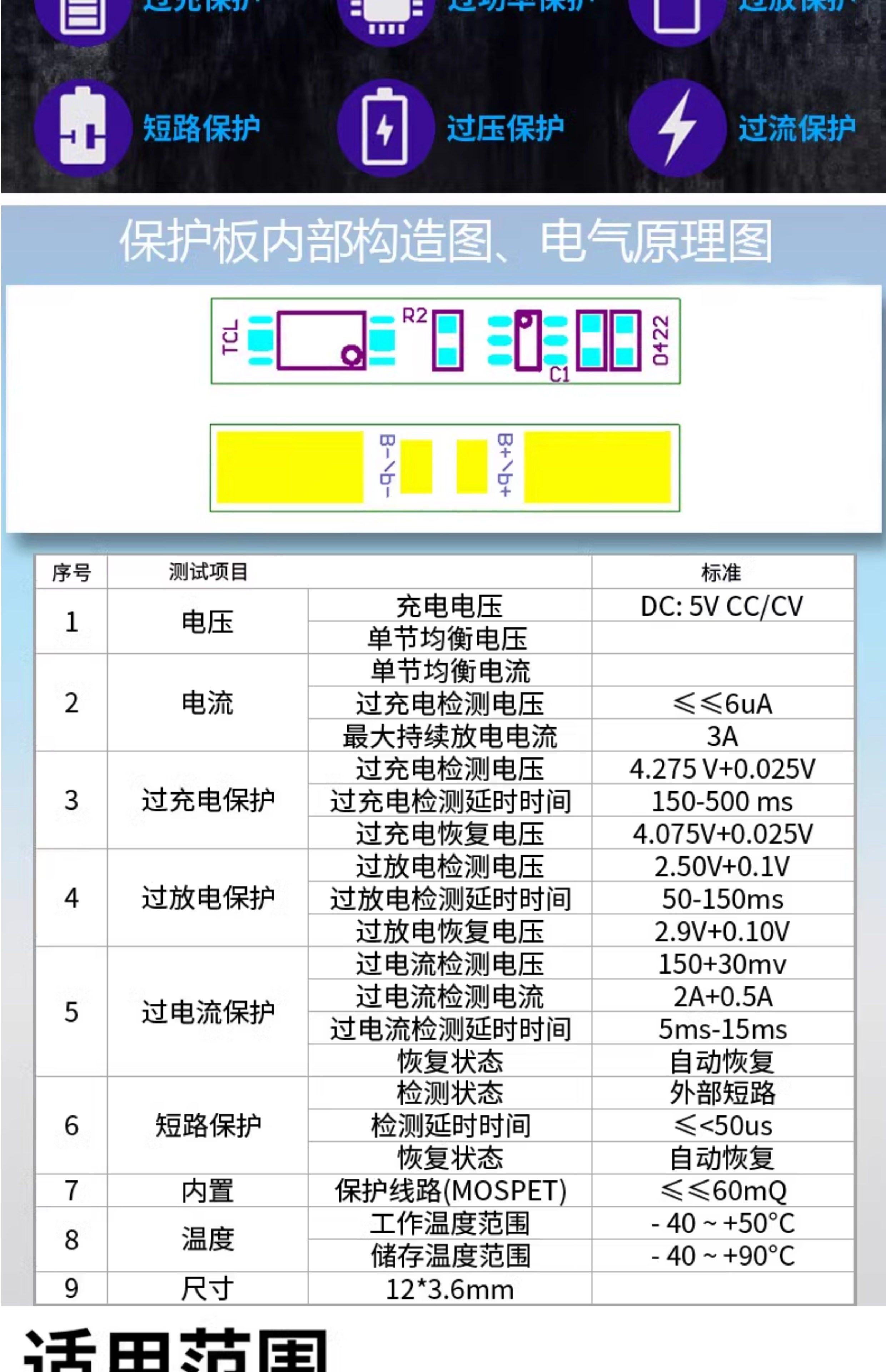

曾經拆開睇過(當時無影相)，入面是用類似以下的電池(逃佬借相)，睇到金手指膠紙內係有保護板，想問下，這類電池內的保護板除了限制充電和放電的電壓上下限之外，有無限制充電電流？

下載 (42.16 KB)

2024-11-27 17:51

係逃佬見到這塊用 USB 充電，3V7 升壓 9V 的模塊，想話試下將 Keyboard 入面粒電拆出來，加這模塊駁去部 LCR-T4 代替用 9V 電池。

下載 (91.03 KB)

2024-11-27 17:52

下載 (63.63 KB)

2024-11-27 17:52

下載 (78.41 KB)

2024-11-27 17:52

問題係這塊 USB 充電升壓模塊預設充電電流係 1A(定一話係上限？)，而逃佬店描述有提到充電電流應該係電池的 0.37C，我不記得個 Keyboard 粒電池容量有幾大，但應該都只係幾百 mAh 甚至更小，照計就應該低過 0.1A 去充。要改這模塊的充電電流就要換粒 0603 封裝的電阻，對老花眼的我來講，0603 太細粒，更換太高難度了。

所以想問下，電池上金手指膠紙內的保護板會不會限制埋充電電流。

雲一0一

過流保護非限流

風捲

唔會限流,食幾多係睇你粒電
但保護板本身有電流承受上限

vtrchan

0603已經唔算好細，唔用顯微鏡都應該可以焊到。如果唔改細個充電電流，粒電死梗⋯⋯

alax

而家有啲可充電既9V電池賣啦，幾蚊一粒，唔使自己改都得
原理應該都係係個殼入面塞入鋰電加 升壓板

via HKEPC Reader for Android

kwliu

而家有啲可充電既9V電池賣啦，幾蚊一粒，唔使自己改都得
原理應該都係係個殼入面塞入鋰電加 升壓板

...
alax 發表於 2024-11-28 07:52

用係長期idle同易受ripple影響環境用兩串鋰電方案好過用boost.
https://www.hkepc.com/forum/redi ... 24&pid=41806025

C_Law

0603已經唔算好細，唔用顯微鏡都應該可以焊到。如果唔改細個充電電流，粒電死梗⋯⋯ ...
vtrchan 發表於 2024/11/28 01:53

用辣雞拆 0603 都還可以，但焊返另一粒上去就自問搞唔掂！

C_Law

而家有啲可充電既9V電池賣啦，幾蚊一粒，唔使自己改都得
原理應該都係係個殼入面塞入鋰電加 升壓板

...
alax 發表於 2024/11/28 07:52

直頭有套件賣
9V 電池款外殼 + USB 充電/升壓板 + 鋰電池 + 填充用泡棉 + 膠水

下載 (72.63 KB)

2024-11-28 17:11

下載 (24.68 KB)

2024-11-28 17:11

不過，我見要用膠水黏死個殼，即係只可以用一次，其實日後難以更換入面的鋰電，況且，我諗住重用個「爛牙」 Keyboard 的電池，所以無考慮這款。

alax

直頭有套件賣
9V 電池款外殼 + USB 充電/升壓板 + 鋰電池 + 填充用泡棉 + 膠水




不過，我見要用 ...
C_Law 發表於 2024-11-28 17:17

套件應該貴過買現貨/成品貨，而且又要自己花時間去砌

via HKEPC Reader for Android

C_Law

用係長期idle同易受ripple影響環境用兩串鋰電方案好過用boost.
kwliu 發表於 2024/11/28 12:45

其實想話重用個爛牙 Keyboard 粒電，剛好見到這塊板，所以先至諗諗有無得搞。如果要另外加多粒電串聯就無謂啦。

不過忽然諗起，塊板背面有兩塊供電 Pad，店舖描述都話可以用這兩塊 Pad 代指用 USB 頭供電。如果入 DC 5V 經粒電阻去這兩塊供電 Pad，可否達到限制充電電流的效果？不過，到時向塊板上面的 IC 供電電壓也會被這外置電阻拖低，塊板未必可以正常運作。

下載 (89.3 KB)

2024-11-28 17:59

其實部 LCR-T4 本身都有 Idle 時食電的問題，部機每次開機都會先顯示電池電壓，剛換新電池時，係有 9V 左右，不過部機又不是經常用，用完後可能幾個月後先至再用，到時再開機，雖然都仍然用得，但見到電池電壓已跌到得返 7 點幾 V。所以如果要搞，都會係電池再加多個開關掣。
