[諮詢] CAS hifi三寶 Cubic Reg–SATA硬碟,Asus Essence ST STX 4P電,PWM Fan淨化器
CAS hifi三寶 Cubic Reg – SATA硬碟淨化器, Asus Essence ST STX 老虎卡4P電源淨化器，PWM風扇淨化器
參考對比post
SOtM三寶使用效果
http://www.hiendy.com/hififorum/forum.php?mod=viewthread&tid=38228
Cubic Reg三寶使用效果交流
http://www.hkepc.com/forum/viewthread.php?tid=1841399
SOtM三寶的oversea price
http://www.sales.sonore.us/SOtM3.html
一． Cubic Reg – SATA硬碟淨化器
玩CAS hifi都知道機內電源的重要性，已有國外公司針對CAS最新的解碼外置，數字SPDIF輸出或USB輸出的方式下，機內的重要digital設備進行電源淨化，而SOtM In-Line SATA Power Noise Filter 就是這樣一個computer audiophile必備的hifi補品小裝備. 這個$65 USD的小裝置號稱擁有獨立的12V,5V,3.3V噪聲濾除設計，建議CAS玩家在HDD drives和sold state drives上使用從而能夠改善到SPDIF和USB的數字輸出.
SOtM的SATA Power Line Filter
但是仔細看這個淨化的設計架構只是無源LC濾波，而且將SATA data socket也引入板上，所以過國外玩家報告過此裝備有時候在個別SSD硬碟特別是OS碟上會有compatible認不到的bug. 而且對data line和socket的引入並沒有優化作用.
而此團介紹的最強SATA補品， Cubic Reg – SATA硬碟淨化器將有大大的改觀。
首先是採用了波形重整的有源方式對SATA供電進行淨化。相比LC方式有更好的淨化效果，更大的聽感改善。
其次，只針對SATA power 15Pin部分, 而不引入SATA data 7pin部分，這樣做到了經可能減少高速data line上的socket和on board loss，因此能更好的發揮hifi SATA cable的作用。
最後都系大家最關心果部分，聽感對比和對器材的改善方向。
對比對象
1. SOtM In-Line SATA Power Noise Filter $65 USD
2. 台灣hifi子均SATA cable $7xx HKD
經過CAS玩家對比，聽感和效果都超過上兩種補品，對整體CAS的改善在於
1. 更強的人聲和樂器的分離度。
2. 更好的聲道分離度，更立體的聽感。
3. 低頻更突出，更有質感。
4. 完全沒有兼容性問題。可以用在HDD硬碟和solid state固態碟上，而且可以用在data碟和OS碟，無論何種數據driver, 一概都能plug and play, 並即刻感受到Cubic Reg的耳目一新的改善。
二． Cubic Reg – Asus Essence ST STX 老虎卡4P電源淨化器
曾聼講過很多的Hi End Audio的設計，也知Power supply的key performance，但是比起Hi End Audio，PC Audio的設計真係limits太多太多。這裡大家能閉眼就列數的如PC機箱内的EMI問題，PC火牛的ripple noise，ground的spike noise問題都係PC的常見問題。因此有 PC manufacturers也開始study這些影響聲音的問題,譬如Asus卑Essence STX ST
都裝了一個EMI shielding case用于analog stage，另有PC Power的專業厰，Antec,海韻， Cossair都有相當低ripple noise的火牛系列。但小的覺得光有這些還不夠勁. High end audio power首先應該是independent regulator, 盡量能隔離來自其他power rail的干擾，另regulator需好的noise performance，還有power的transient response也很重要。簡單講，就是當audio circuit需要瞬間的大電流時候，power supply不能黨軟腳蟹,必須hold的住。PC火牛由於受到反饋帶寬的limit, transient response的時間基本在ms級，即千分之一秒，(如下圖實測Corsair Professional Series Gold AX 650W 12V Rail Transient Response at 20% Load，
http://www.techpowerup.com/reviews/Corsair/AX650/7.html)，而設計精良的linear Regulator Transient Response應該在幾十us - 1us等於百萬分之一秒。
所以Cubic Reg擁有Hi End Audio所需要的電源特性，其featuring as
1. 有極低的add in noise.
Low Noise: 40µVRMS (10Hz to 100kHz) 很好滿足音頻範圍的噪聲控制。
2. 有Independent Regulators分別給Asus Essence analog stage和digital數位部分提供power。
Adjustable Output，可以同時滿足analog和digital的電壓範圍，suitable as dual regulators分別給Asus Essence analog stage和digital數位部分提供power。
3. 有充足的電流supply. （Asus Essence的current rate在12V@0.6A和5V@1A）
Output Current可提供3A，完全滿足Asus Essence的功耗需要，能提供富裕margin功率儲備。
4. 超快的transient response，可以對Asus Essence的兩路power rail提供100% load change@10us response.
Optimized for Fast Transient Response，查詢了Transient Response， post果regulator和Corsair AX650的Transient Response對比，可以看到係us的反應，好過AX650 1000倍。
三． PWM風扇淨化器
同樣來自SOtM的fan filter也是一個針對CAS的淨化補品小裝備，
這個$25USD的小裝備號稱有對CPU fan 12V的電源filter設計，能夠有效淨化到風扇的power.
其實分析到CPU fan供電既架構是4Pin socket，通過轉速控制的 PWM信號來控制電源的開啟和關閉時間，如果在一個開關週期中，開啟時間增加，關閉時間減少，則轉速增加，相反變化，轉速減少。
由於其調速是通過square wave來實現，而且開啟關閉頻繁切換，將會產生大量高頻的噪聲引入到底板的power中，所以很有必要對底板的4P fan socket加強電源噪聲的抑制和RF的濾波。
同樣應用cubic reg有源濾波和供電波形重整technology, PWM風扇淨化器帶有一個active filter circuit和ultra fast response電源處理器。而整個設計完成與一個1.2 x 0.6 inch的footprint的PCBA, 並有一個onboard plug for CPU fan 4P PWM socket, 可以直接插在底板PWM 4P fan socket上。 特別適合Mini-ITX的底板CPU fan 淨化。
另外也有定制fan connector的版本，可以適合不同fan controller的socket interface和4P, 3P機箱12CM風扇的供電淨化。
產品:
Cubic Reg – SATA硬碟淨化器-----------------------------------------------------------------暫定HKD36X
Cubic Reg – Asus Essence 4P淨化器----------------------------------------------------------暫定HKD36X
Optional Accessory - 3.5”Mounting tray to hold two Cubic Reg units to 3.5”HDD bay--暫定HKD6X
PWM風扇淨化器– on board 4P plug version-------------------------------------------------暫定HKD12X

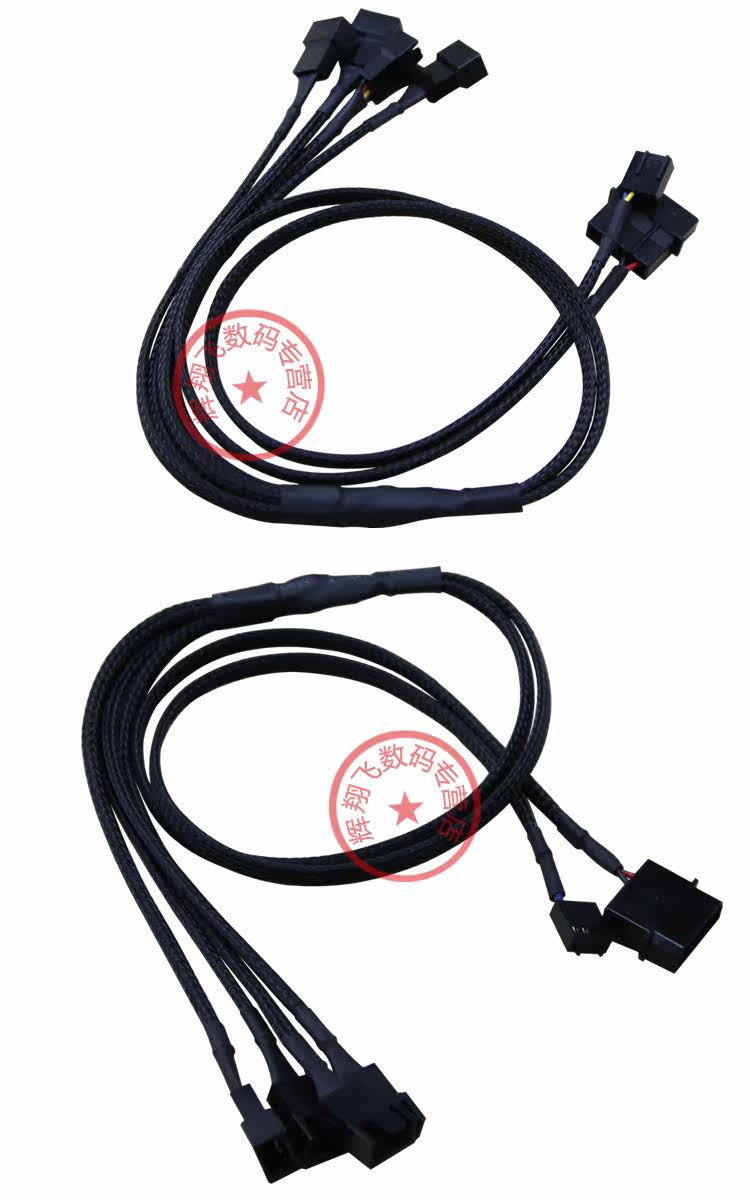

PWM fan filter with cables and customerized connectors-----------------------------------售價待定(TBD) |
|
|
