[分享]自己改裝linksys WRT310N無線路由器加FLASH由4M加到8M升級ddwrt mega版

gl5900as

自己改裝linksys WRT310N無線路由器加FLASH由4M加到8M升級ddwrt mega版

買了一部二手4M FLASH、32MB RAM的linksys wrt310n無線路由器，因為只有4M FLASH只能升到DD-WRT標

準版，要換FLASH加到8M FLASH才可以用全功能的版本



根據無線路由器來說要用一條叫「JTAG」的線去直接控制CPU去存取FLASH晶片，這條線以對懂焊接的人來

說是十分容易做好，只是4個100ohm加個打印機頭插入有打印頭的底板上即可便用(沒有打印頭太新的底板

應該要用"print to usb"線去改了，但這個沒研究了)



買了兩塊"EN29LV640H-90TCP" FLASH 8M 64bit的芯片


看看底部


看了"WRT300N V1"圖後開始動手焊上一個插座方便以後隨時焊了


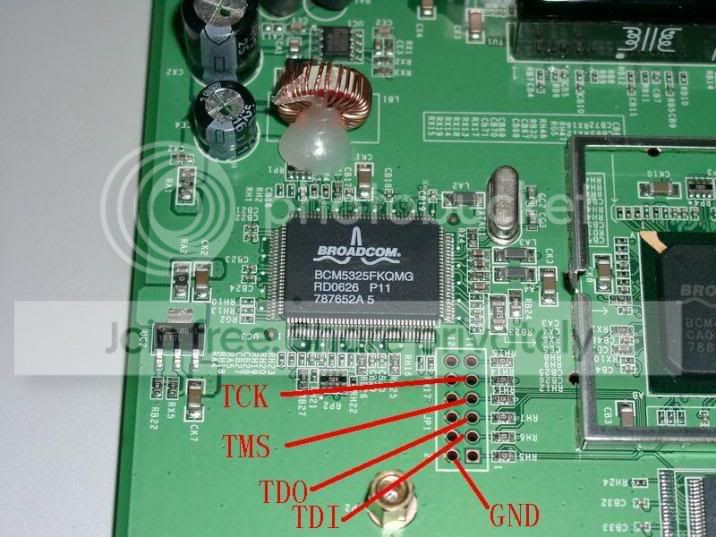

網上找到一部"WRT300N V1"的路由器JTAG圖片，我想應該是差不多了


再照這幅圖後去焊線到路由器上，電路十分簡單連晶片也不用，只是插入的打印頭難找了，灣仔、深水步還會找到的


把線焊上去了



背面板上這片K8P3215UQB-PI4B 32bit 4M FLASH晶片


經過DD-WRT論壇上的一幅圖，啊！原來我焊錯接口了，WRT310N不同WRT300N的插座定義，弄到我誤會左面

是JTAG了，不過接駁後程式也會顯示到晶片型號，但去了無線晶片去了，但這樣沒什麼用，右面才是JTAG


這裡空的才是JTAG，左面又要拆線了


找到了DD-WRT裡有人提到了接腳位了，從右面數起1,3,5,7,9,11的單數接口
http://www.dd-wrt.com/phpBB2/viewtopic.php?t=42949&postdays=0&postorder=asc&start=15
Note-
打印口  to   路由焊點
18-25   to 2,4,6,8,10 (接地)
13      to 5
4       to 7
3       to 9
2       to 3
終於都焊上了，接下來要把路由內的系統備份出來

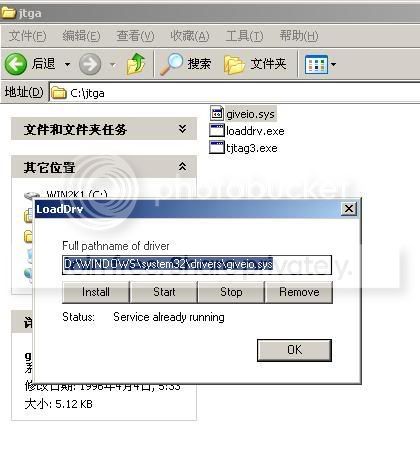

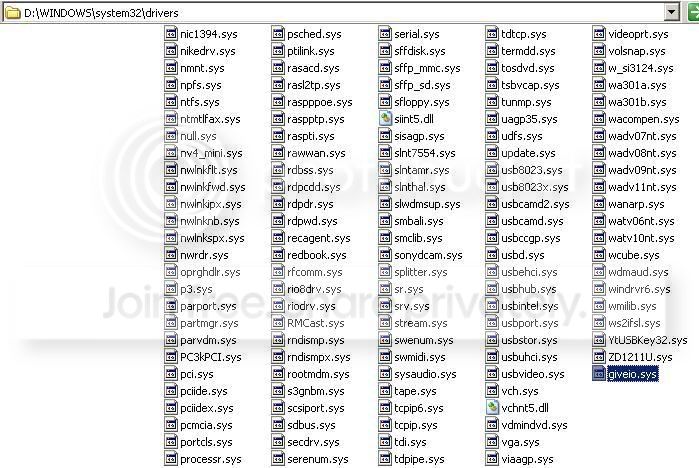

到WINDOWS下安裝JTAG的驅動程式才可以接駁路由器


將檔案複製到資料夾

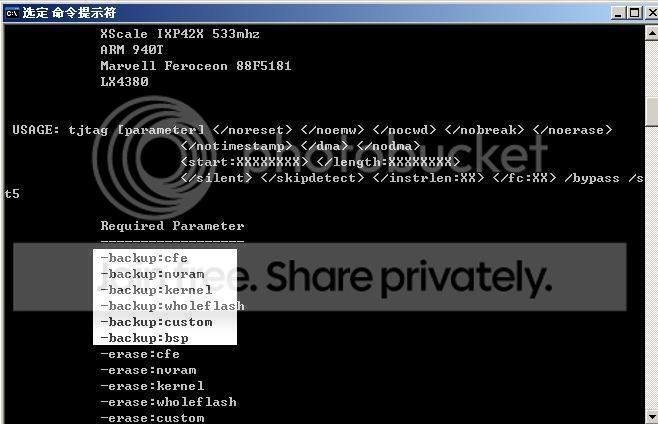

接下來要備份的選項，
CFE即是路由BIOS
NVRAM即是設定
KERNEL即是普通升級的固升內容
WHOLEFLASH即是全片晶片所有內容
FLASH中的空間像硬盤一樣划分不同空間用途
所有都要全部備份一次
還有如果出現FLASH晶片認不出就要加/FC:XXX參數了，直接打執行檔會有一大堆型號出來找你晶片的型號，另一是找最新版本

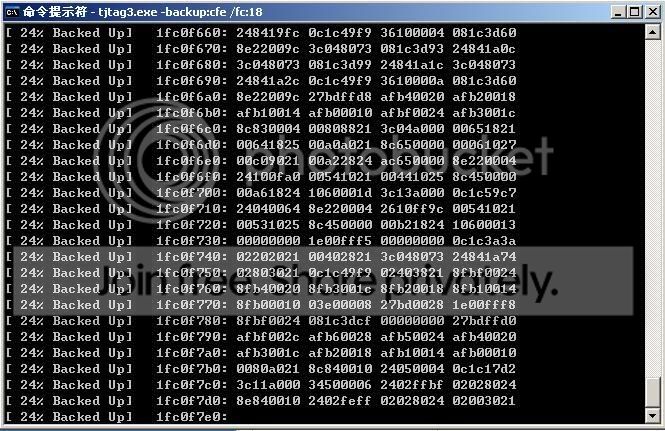

備份出來會看到有數據的，如果全是00即是有問題了，接下來是換晶片了


一枝普通熱風槍，只有三種風出，拆一般IC晶片足夠了


開始吹FLASH晶片


兩粒FLASH被拆下來比較一下


幾經辛苦把FLASH又吹又焊加松香焊好了


接通電源，只見最右的燈不停的閃，明顯沒有任何系統的「磚頭」


在這裡程式建議只寫CFE和NVRAM檔案後斷電再TFTP KERNEL是最快的，但我剛好有事離開時間不是問題，

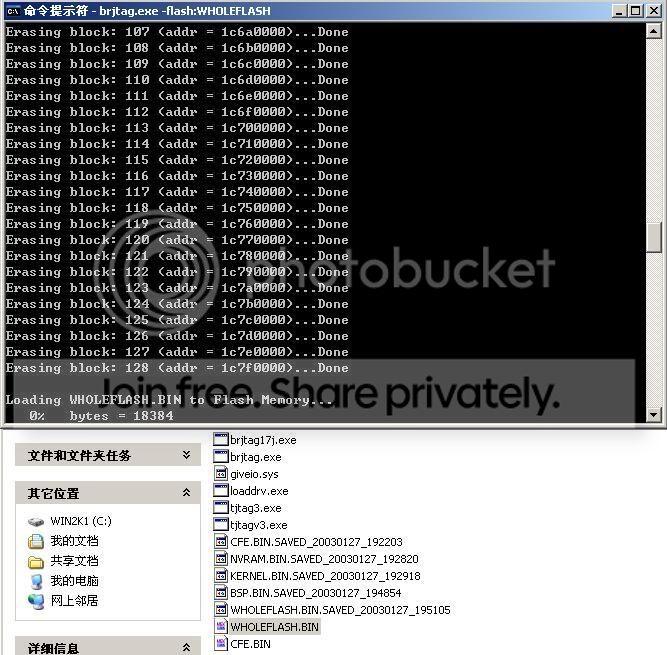

所以我用WHOLEFLASH全個晶片回寫了，大概寫了三小時
* Flashing the KERNEL or WHOLEFLASH will take a very long time using JTAG *
* via this utility.  You are better off flashing the CFE & NVRAM files    *
* & then using the normal TFTP method to flash the KERNEL via ethernet.   *

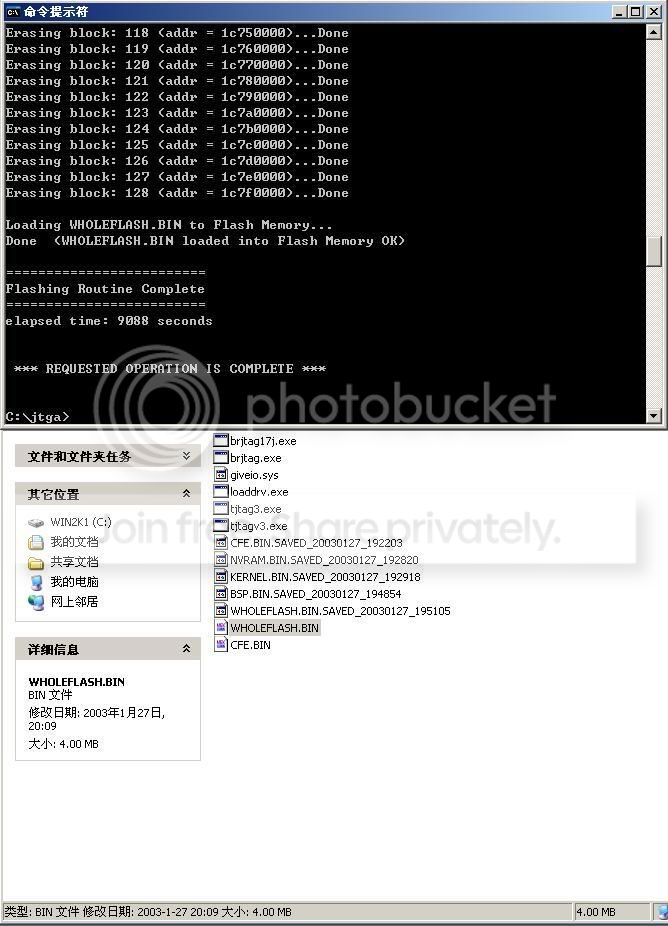

9088 seconds差不多3小時左右寫4M晶片，人剛好不在沒感覺到而且不用多餘操作


斷電再開可以直接上原來固件的介面了

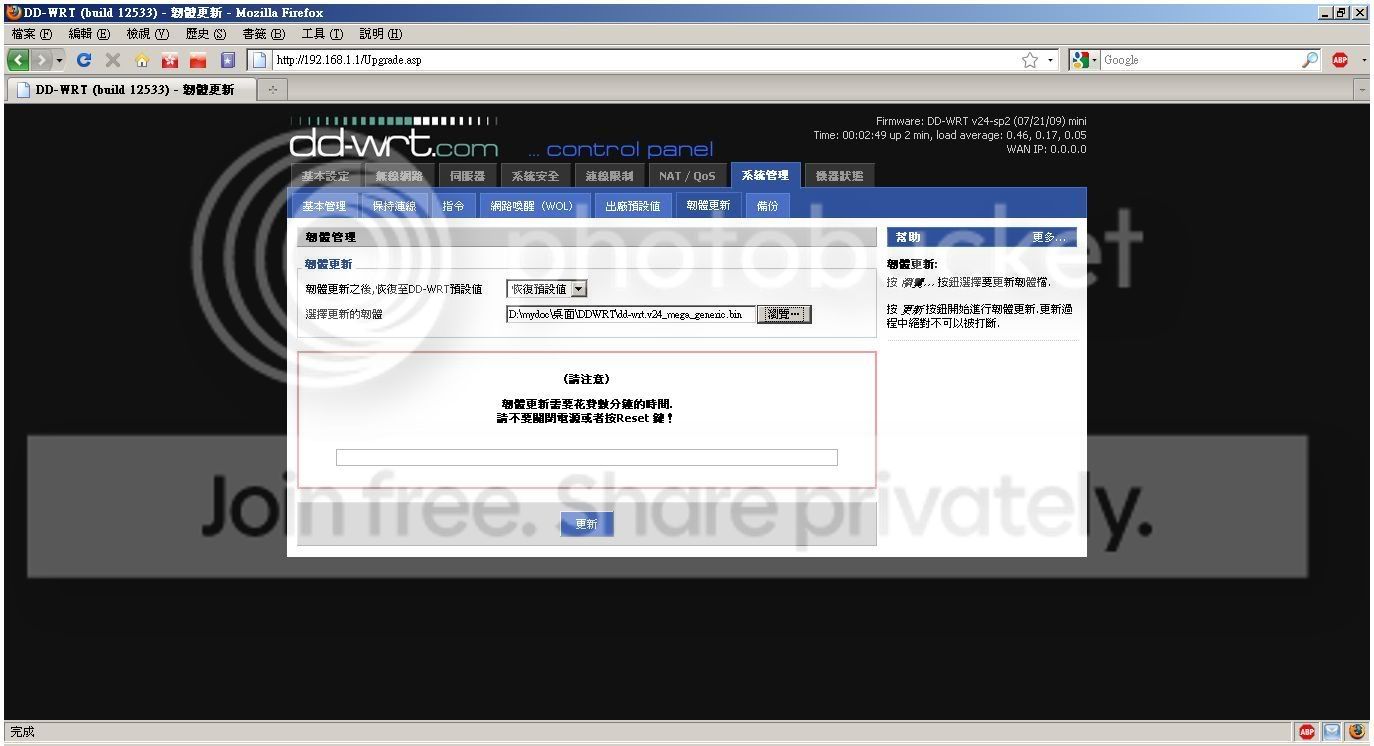

正確刷寫操作，先寫mini版本再升到想要的版本

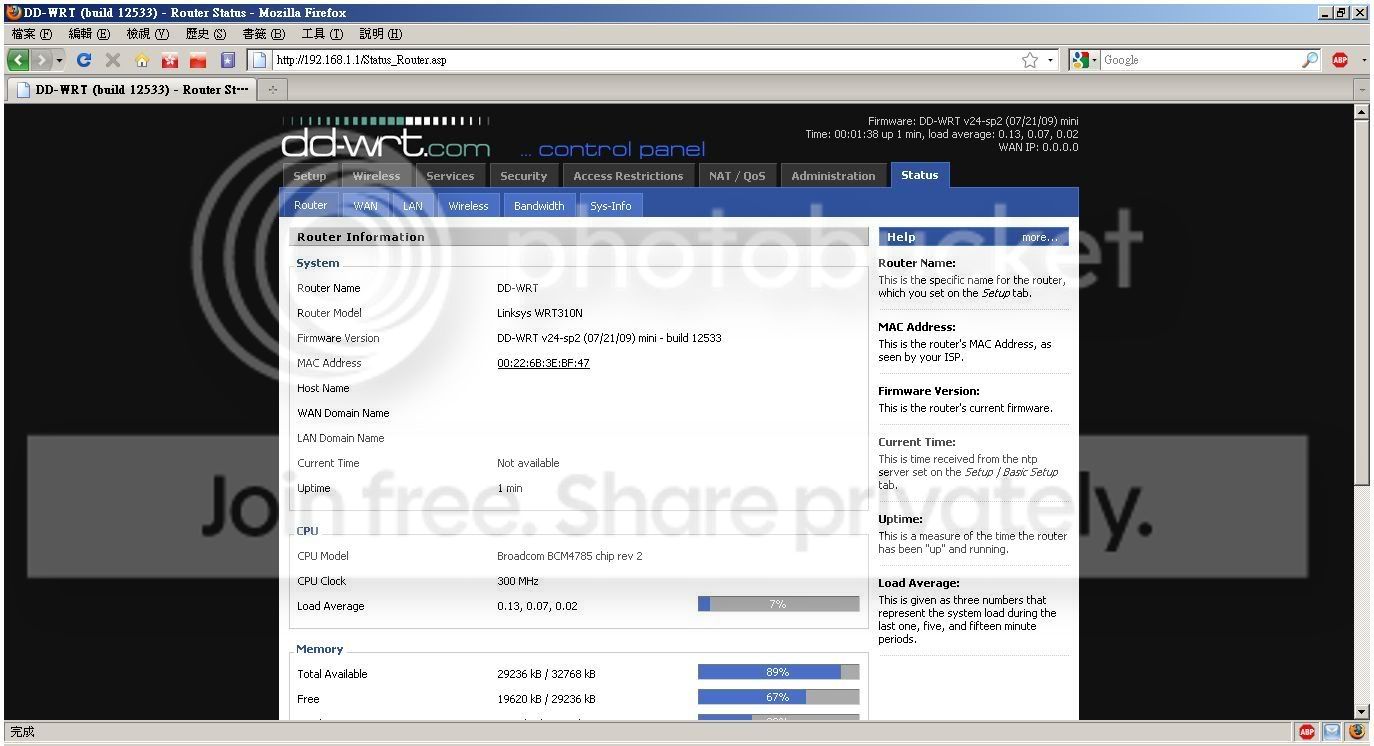

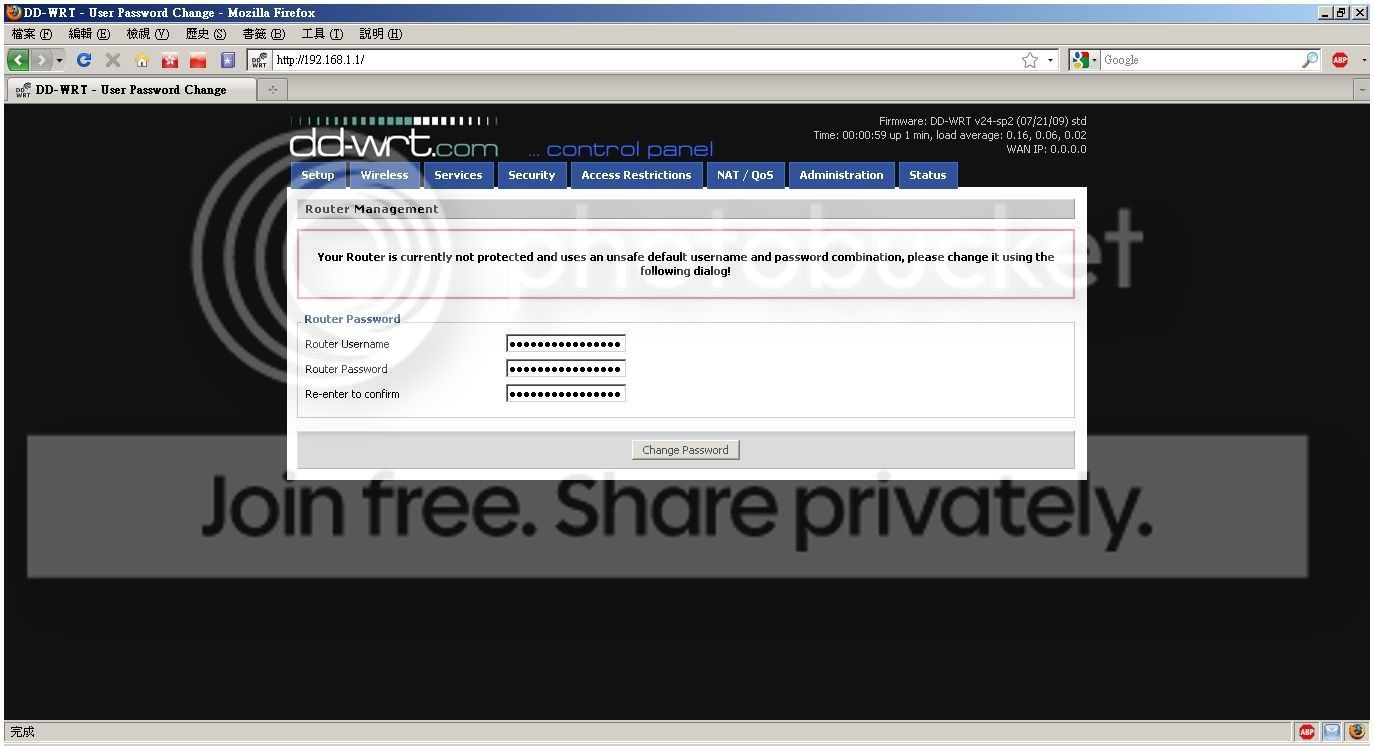

mini版本升級成功

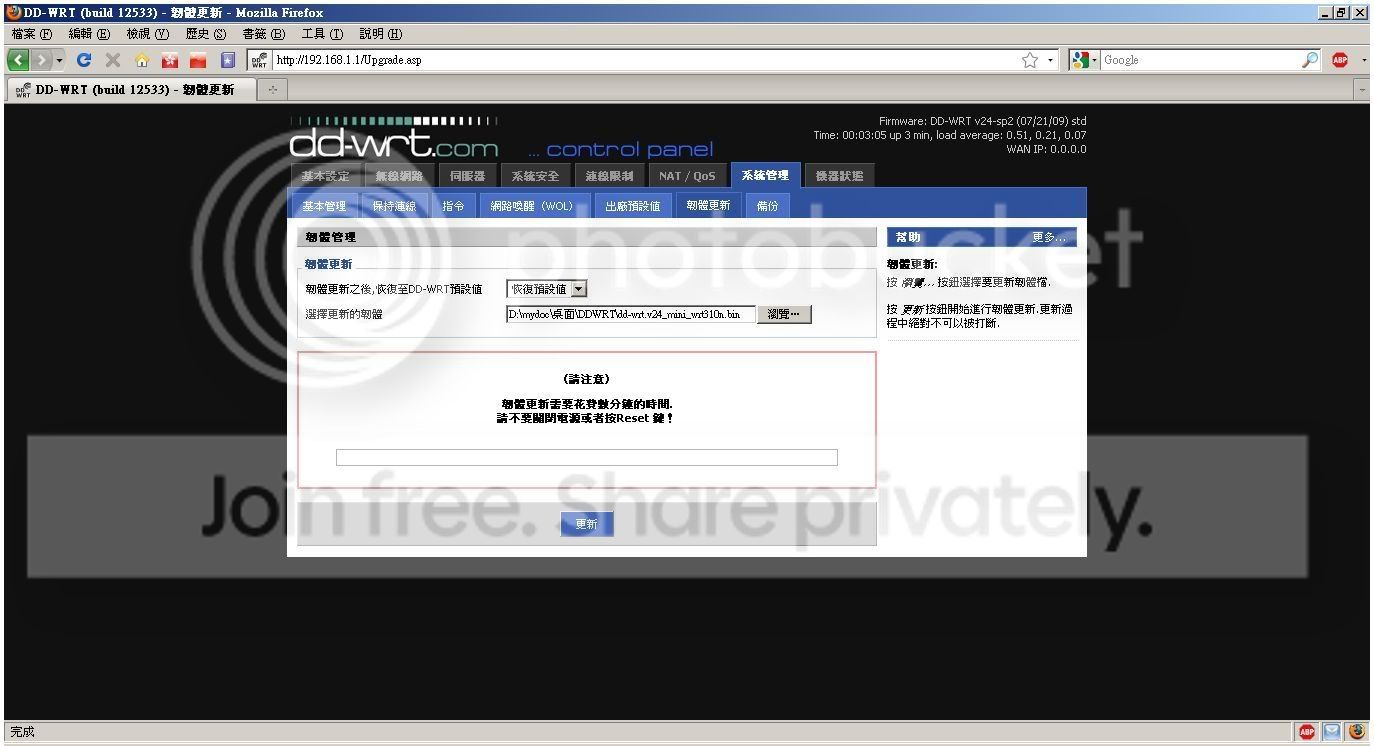

再升mega最大版本

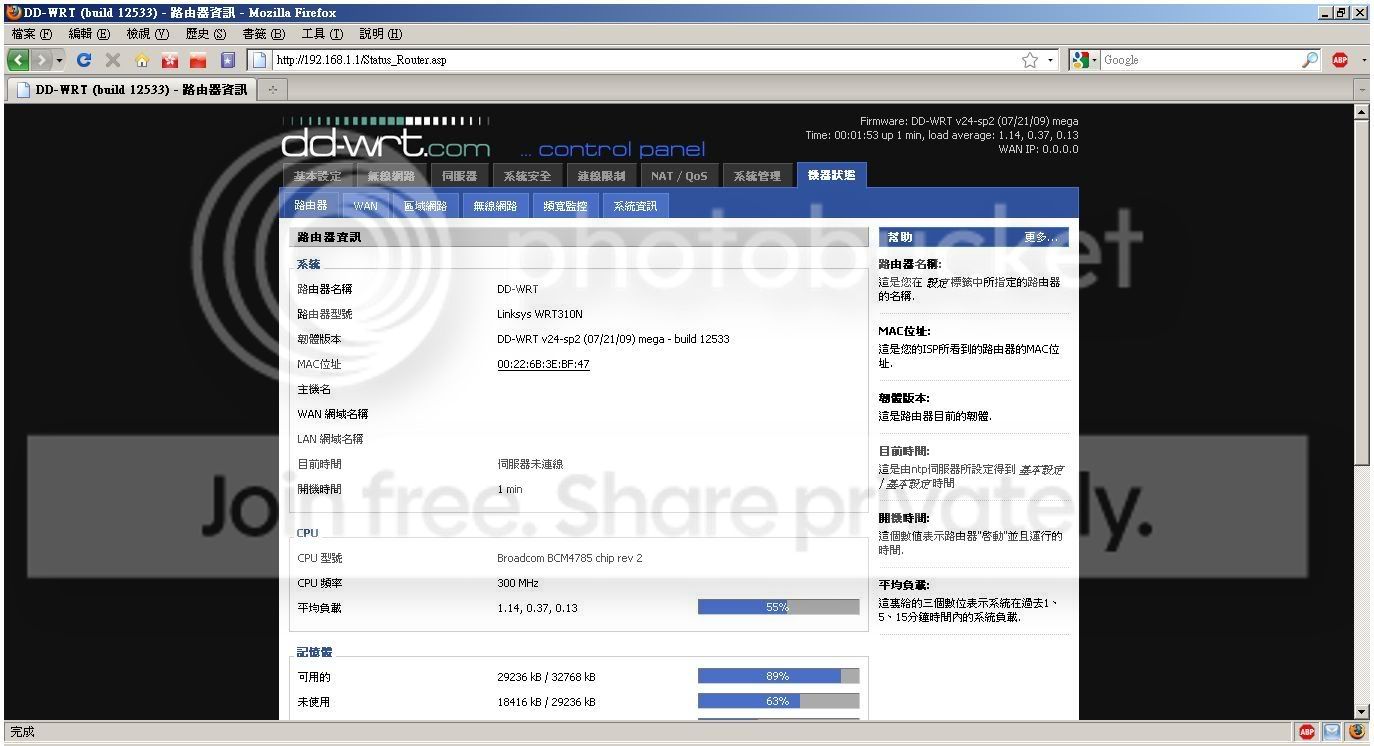

更新成功，正式升到mega最大版本，8M FLASH以後升級潛力也是很大的


可以蓋殼設定了



順便教人一下在DD-WRT內設置中文SSID
文字盒內只要打入中文字就出對話盒了

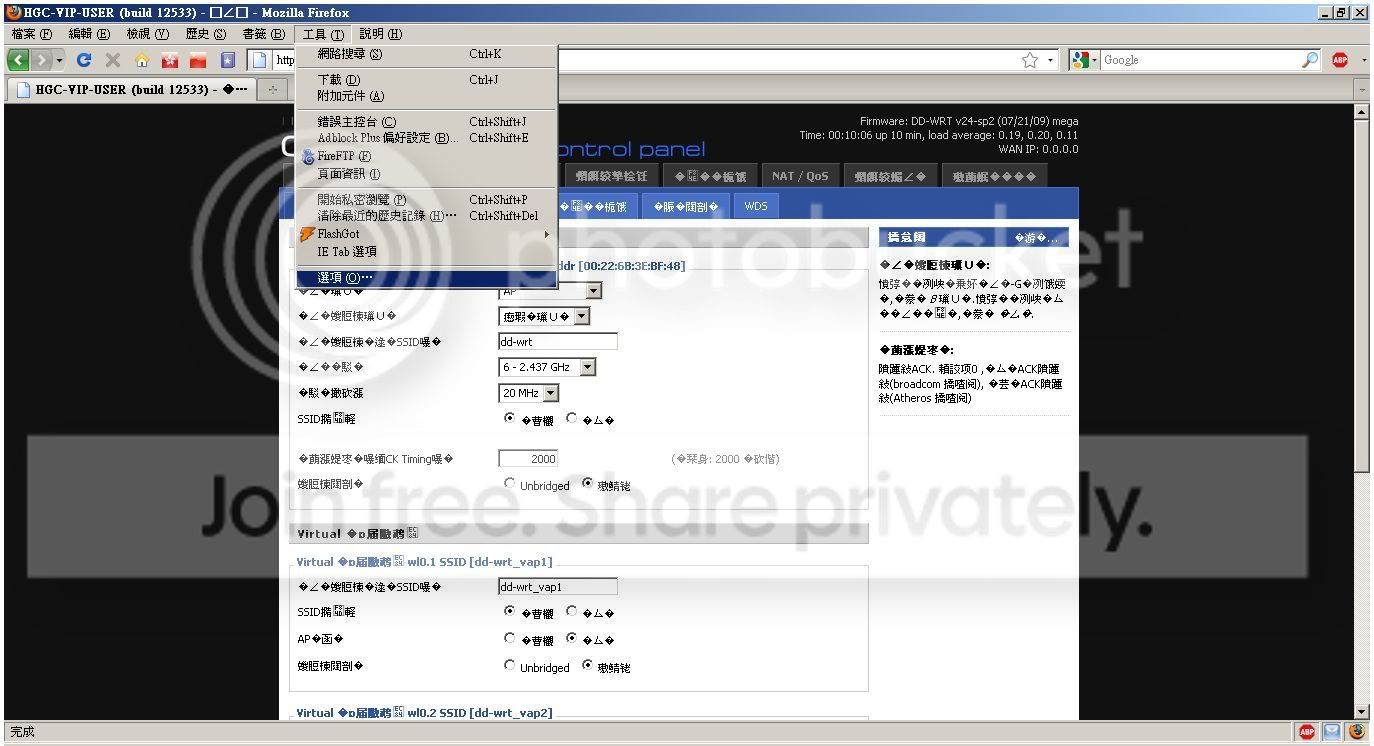

要修改中文SSID先要用Mozilla Firefox才可以成功修改
先改成要打文字的語言

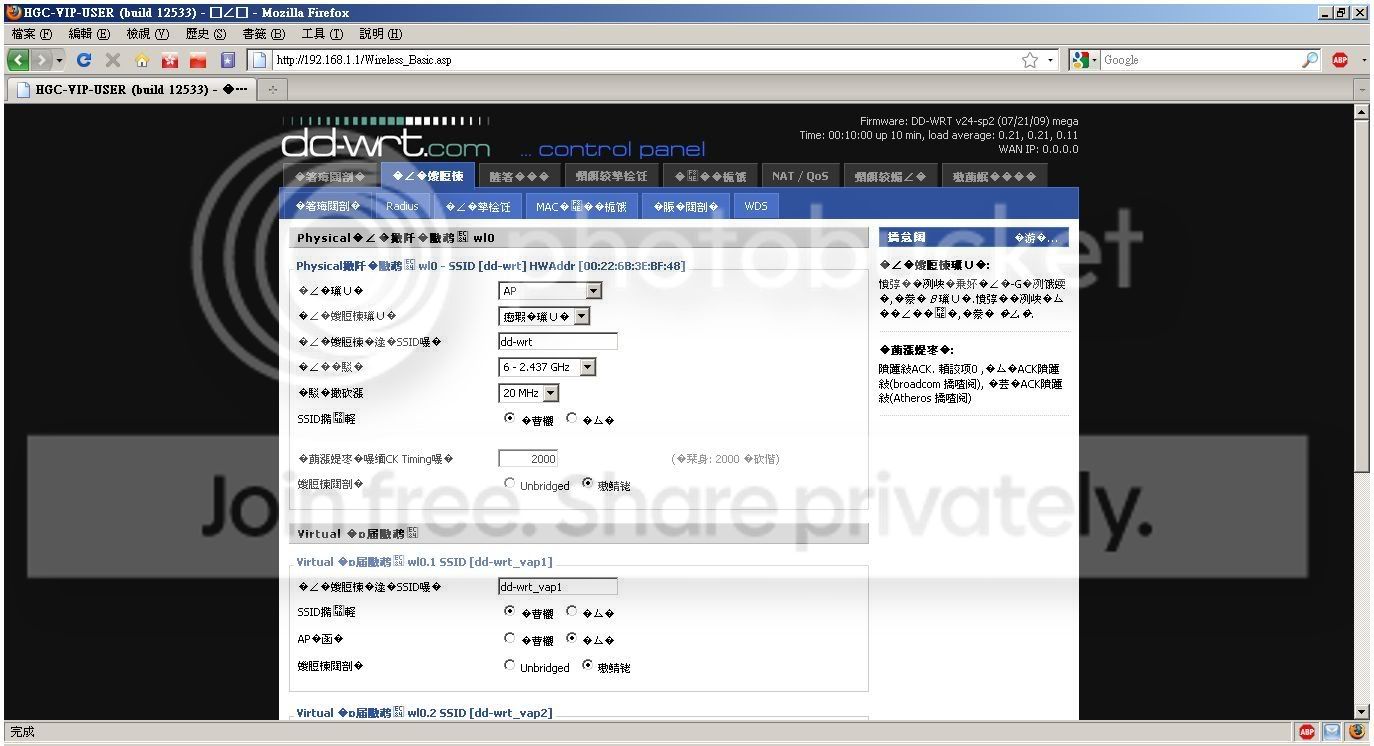

如果中文界面文字會有亂碼文字，推薦英文界面


選項

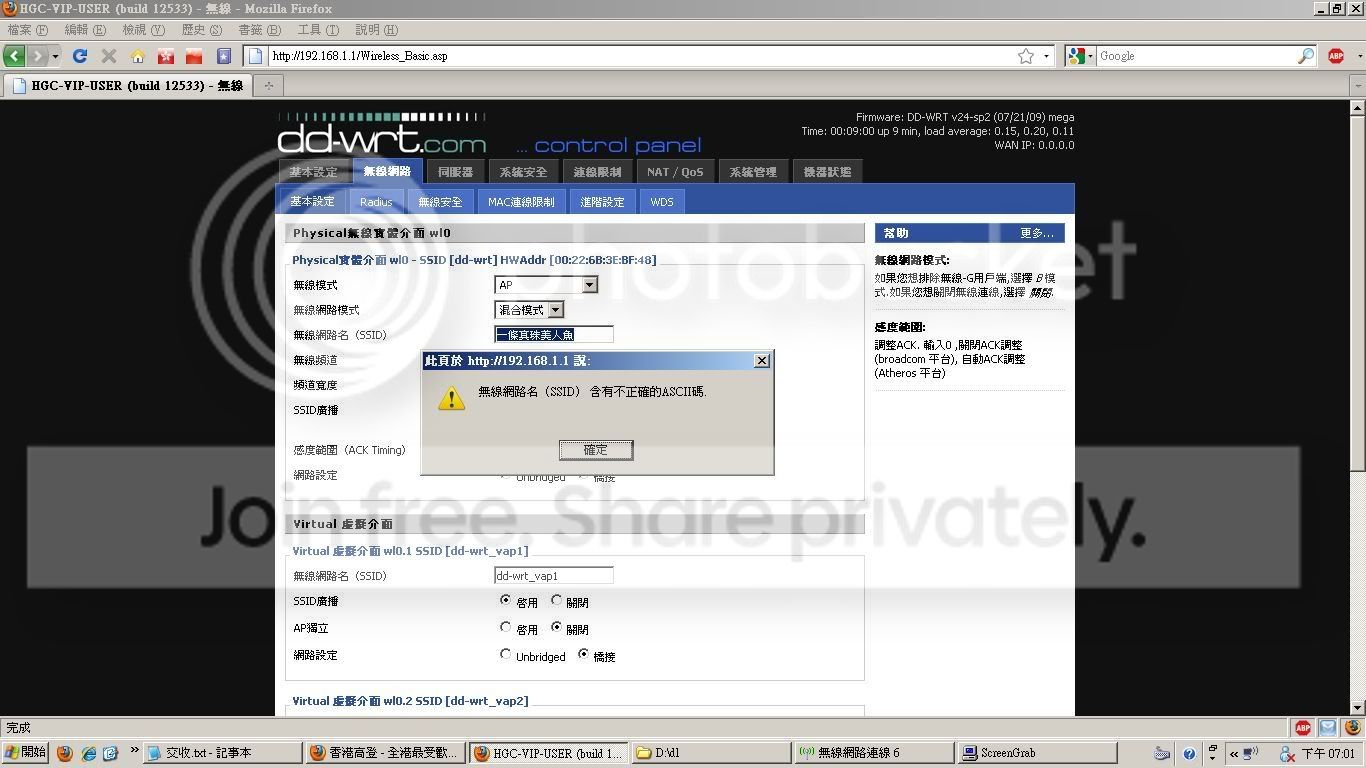

先把"JAVASCRIPT"的選項暫時取消


回到界面直接將SSID改成任何東西也可以了，改完後再在空白地方點一下取消文字盒輸入


再回到這裡把"JAVASCRIPT"開啟


然後按一下中間的保存重啟即可修改成中文SSID了

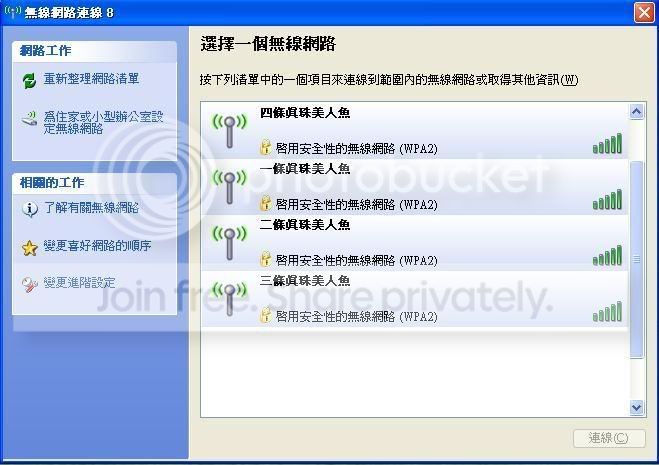

中文SSID已經修改成功了
