[操作疑難] 閒置斷電

chenathcx

最近接觸arduino, 嘗試製作一點小東西, 有使用充電電池, 希望閒置時就斷電
參考了https://randomnerdtutorials.com/ ... 32-esp8266-arduino/
亦成功實現了, 但

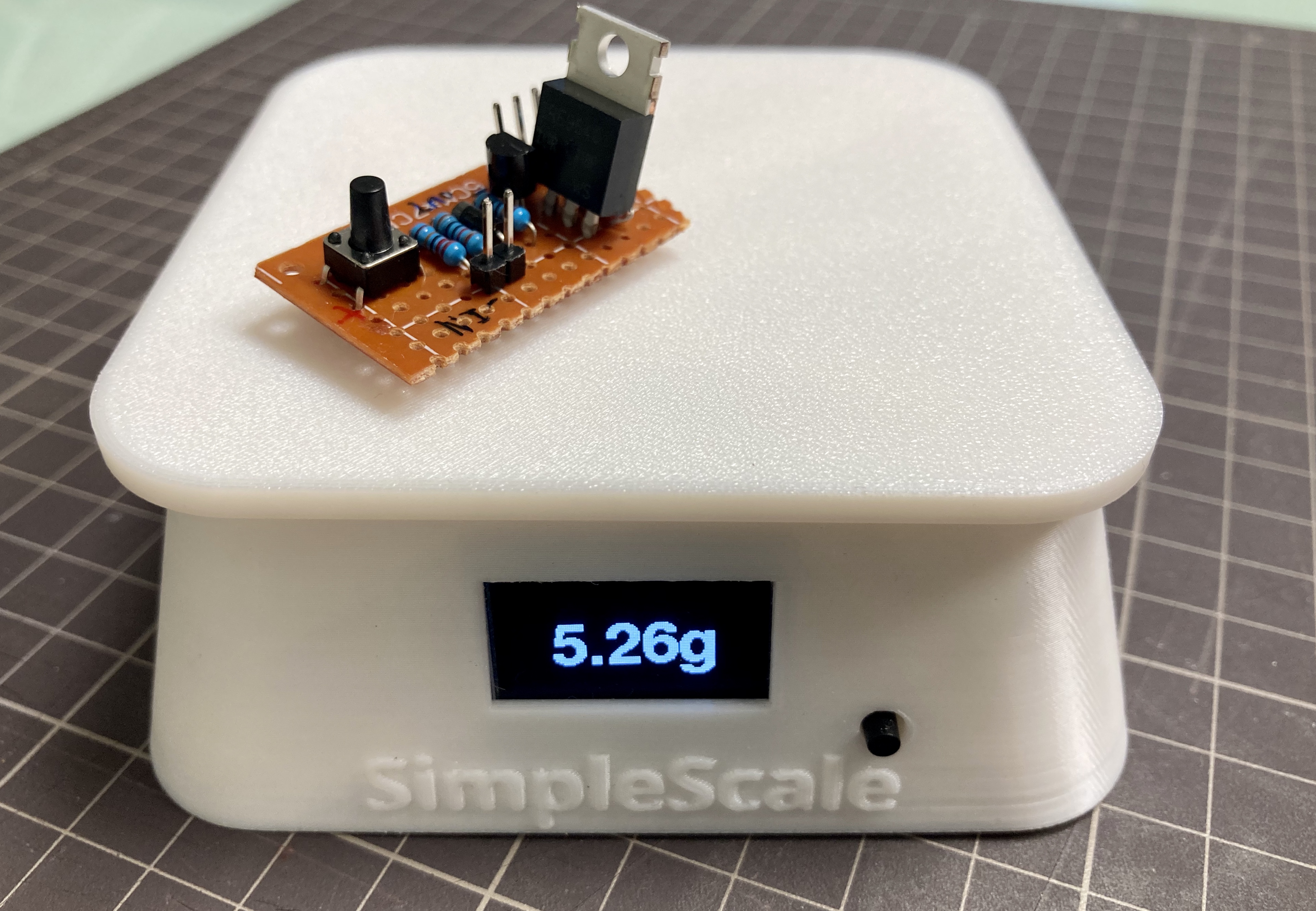

這個電路對我來說有一點複雜, 而且體積有點大, 不方便


想請教大家是如何處理?
有現成模塊? 求關鍵字

Thanks

ahuo

已經唔複雜了.想細的全部換成smd元件再去揾廠做塊pcb就得了

hon829

軟件上: 可使用WatchDog或Sleep function;

硬件上: 如低電流應用基本主要一隻MOS管足以  (下圖只作原理參考)

chenathcx

回覆 2# ahuo


    thx, 自己規劃pcb都唔錯, 我了解一下先

chenathcx

回覆 3# hon829


    謝謝師兄提點
太好了, 原來可以用Watchdog, 立刻測試

一隻MOS管的方案, 真的不錯, 簡單易整

jamesting

自己模塊自己畫，用晒SMD就可以好細
仲可以叫PCB廠幫你焊埋，收貨就用得

我岩岩畫左塊 arduino avr isp programmer，純粹因為懶，所以叫廠幫手焊埋
https://twitter.com/Jamesworksho ... Jx68r7_P_A&s=19

secmaster

回覆 3# hon829


依個線路唔駛 mcu feedback signal 去keep alive? 可唔可以講解下點斷電？

chenathcx

回覆 6# jamesting


    thx, 師兄好厲害
參考了你的youtube教學

在easyeda找到一個可用的電路
https://easyeda.com/vmensik/latching-power-circuit

hon829

回覆  hon829


依個線路唔駛 mcu feedback signal 去keep alive? 可唔可以講解下點斷電？ ...
secmaster 發表於 2022-4-17 08:28

該圖只是參考, 用電容充放做的delay off timer!
https://www.edn.com/circuit-automatically-switches-off-dmm/


MCU應用當然要用隻腳串粒蕭特基去MOS管 gate極做控制啦

jamesting

回覆 8# chenathcx


    EasyEDA入面都幾多好嘢
