電動升降床背板，Diy（更新氣壓桿）

本帖最後由別問我是誰於 2018-7-30 03:26 編輯

因母親　需要長期卧床　亦不能照顧自己

初時買的 (靠背架床上靠背垫)　每次使用都要放入　不太方便

後期改為長前放在床褥下　但都唔係咁方便　所以決定自已 Diy 電動

首先去淘一套升降伸縮杆　全套連運費大約共港幣　$ 360

買呢支伸縮桿　唔係話揀啱桿長度，伸縮長度就得　仲要揀埋每秒進程

速度每秒前進5MM就是5MM/S 可以推100KG ，10MM/S推90KG ，15MM/S 推70KG ，20MM/S 推50KG， 30MM/S 推30KG， 40MM/S 推20KG ，50MM/S 推18KG， 65MM/S 推15KG， 90MM/S 推10KG。

有線搖控 ¥89.78　　無線搖控 ¥159.80　

　幾乎貴一倍

跟住再去木材舖買兩塊 6 分夾板 (單面膠面)
36 X 40 吋及 36 X 32 吋　兩塊拼埋就係 3x6 呎床
買呢兩塊板收我 $ 290　

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

為求穩固　打兩粒拉爆落地下　所以要劏開床底板一個方孔
下面可以見到　火牛收埋係入面　電線用膠槽固定　

因為個櫃桶仲要用返　以免拉櫃桶時割傷電線

兩塊板裝咗三隻較　每隻較唔係收鋼牙　係用分半螺絲穿過 + 絲母 + 介子

下圖左下角　見到　氣墊床褥個氣泵

拖牌既電線　又用膠槽固定　以免升降時割傷電線
因上面有支 LED 光管　所以要放拖牌供電

個上落制　只係用雙面膠紙黐住

摺疊護欄送到了　並已安裝好　

新加兩支氣壓桿　每支承重 ~~10Kg~~ 5月19 改了用 20Kg　

由於家裡只得一支粉紅色噴漆　

　唯有用佢為角鐵上色

～～～～～～～～～～～～～～～～～～～～～～～～

註解：點解氣壓桿要接駁路軌？

因為正常使用　只會如上面最底幅圖的高度　小於 30 度

正常使用唔會升高超過 30 度　只有維修先會升到最高 70 ~ 80 度

而氣壓桿長度及安裝位置等因素　令到氣壓桿唔夠長撐得超過 30 度以上

所以維修時　要升到超過 30 度　就由路軌來扶助令氣壓桿增加長度　

呢個設計唔係咁好　床板大約低過 15 度　氣壓桿會失效

過幾日再改改佢打直撐　

　唯有放棄三份一個櫃筒

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

氣壓桿已改到最佳效果　甩掉電桿或電桿斷掉

由氣壓桿支撐達到緩降效果　唔會直撻落嚟　

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

加多個床頭光管罩先　詳情　http://www.hkepc.com/forum/redir ... 43&pid=35086977

雖然都幾厚料　但用介刀劏幾野　再摺摺佢就可 CUT 開

再用部磨機仔　去後樓梯執返滑佢　順便 CUT 兩粒鋁角

附件: 您需要登錄才可以下載或查看附件。沒有帳號？註冊

1

0

secmaster

中級會員

Rank: 2 Rank: 2

2^#

發表於 2016-4-9 06:26 | 只看該作者

師兄好勁，讚!

TOP

hongkongfun

進階會員

Rank: 3 Rank: 3 Rank: 3

3^#

發表於 2016-4-9 08:38 | 只看該作者

個人睇法有些不安全感覺
因為得一支伸縮桿
如果睡姿不是長期正中位置
有機會甩板反向一邊，造成危險
左右兩邊各一支伸縮桿就比較穩陣

TOP

別問我是誰

進階會員

Rank: 3 Rank: 3 Rank: 3

4^#

發表於 2016-4-9 14:51 | 只看該作者

本帖最後由別問我是誰於 2016-4-11 00:03 編輯

個人睇法有些不安全感覺
因為得一支伸縮桿
如果睡姿不是長期正中位置
有機會甩板反向一邊，造成危險
左右兩 ...
hongkongfun 發表於 2016-4-9 08:38

我構思時都有考慮過呢點　但如下圖　三隻較 + 加埋 6 分板

就算瞓側埋一邊　塊板既硬度　都夠承受到唔會扭曲變形

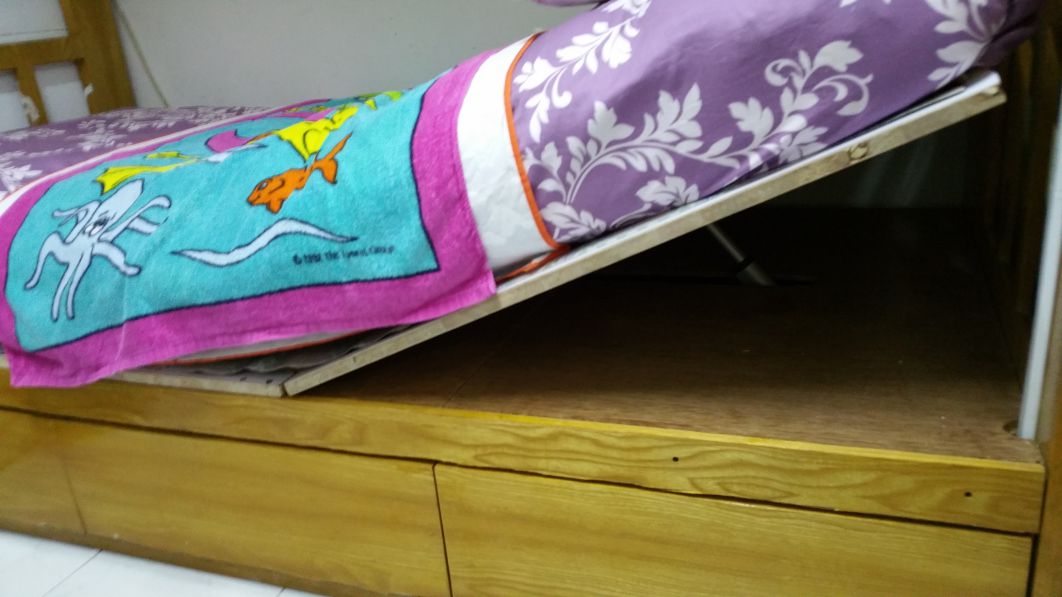

而且正常使用　唔會升得超過30 度　高度大約如下　只係維修等等　先會升到最高

TOP

hongkongfun

進階會員

Rank: 3 Rank: 3 Rank: 3

5^#

發表於 2016-4-9 15:04 | 只看該作者

回覆 4# 別問我是誰

三隻較 + 加埋 6 分板短時間承受得到，無問題
但時間耐左就好難講
或會突然向一邊塌下
所以给老人家使用一定要101%安全才好

TOP

別問我是誰

進階會員

Rank: 3 Rank: 3 Rank: 3

6^#

發表於 2016-4-9 18:30 | 只看該作者

回覆別問我是誰

三隻較 + 加埋 6 分板短時間承受得到，無問題
但時間耐左就好難講
或會突然向一邊塌下
...
hongkongfun 發表於 2016-4-9 15:04

我會再買兩支油壓桿　就算真係跌落黎都可下降減壓

安裝完會增加多一份安全感　

TOP

hongkongfun

進階會員

Rank: 3 Rank: 3 Rank: 3

7^#

發表於 2016-4-9 20:04 | 只看該作者

我會再買兩支油壓桿　就算真係跌落黎都可下降減壓

安裝完會增加多一份安全感　 ...
別問我是誰發表於 2016-4-9 18:30

安全第一
媽咪錫晒。

TOP

raywan

進階會員

Rank: 3 Rank: 3 Rank: 3

8^#

發表於 2016-4-10 03:36 | 只看該作者

太強了
無錢都可以解決困難,比個

TOP
