修牛記 – Sunbeamtech 550W PS

jwong852

3e3e3e 等o左我幾個月至得閒同佢整.

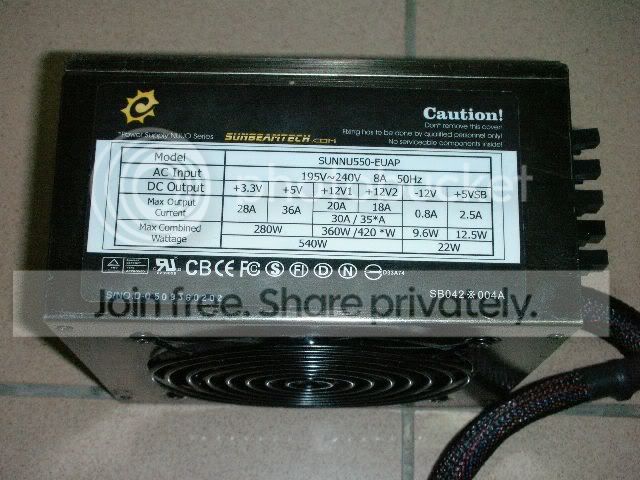

牛係 Sunbeamtech SUNNU550-EUAP 550W, 我都未聽過呢個牌子.



Sunbeamtech SUNNU550-EUAP 網上資料:
http://www.sunbeamtech.com/PRODUCTS/Power-supply/NUUO/nuuo-550.htm
好似幾勁o下.

病況又係有 +5V SB 輸出, 著唔到機.

俾電220V, 量5V Standby, 有輸出.  Short PS_ON, +12V有輸出, 但一秒後就無o左.

開蓋:

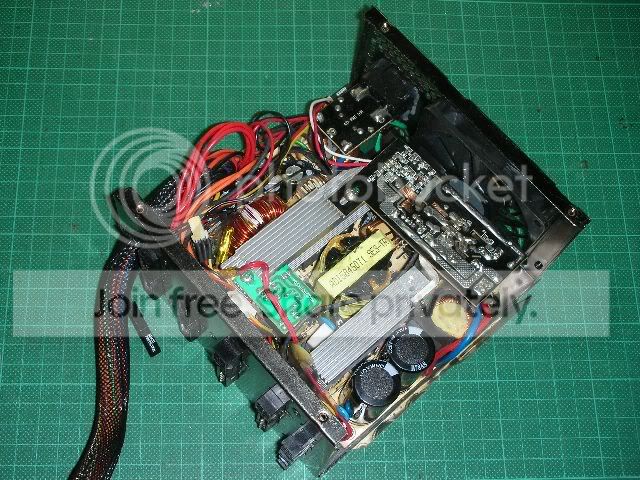

幾複雜o下, 重有四塊細底板.

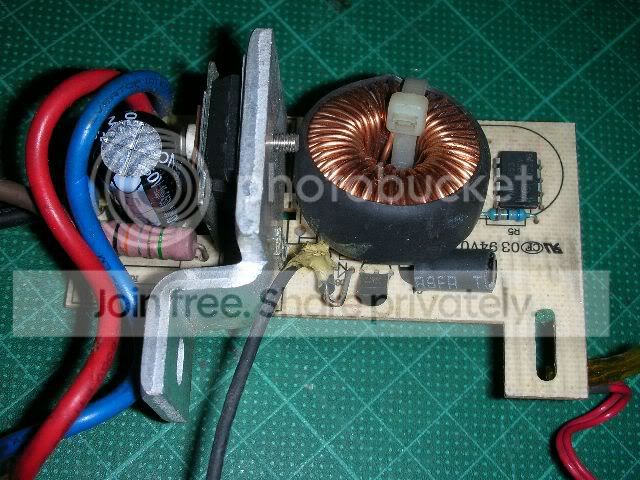

一塊係Active PFC, 用ON仔NCP1653 :


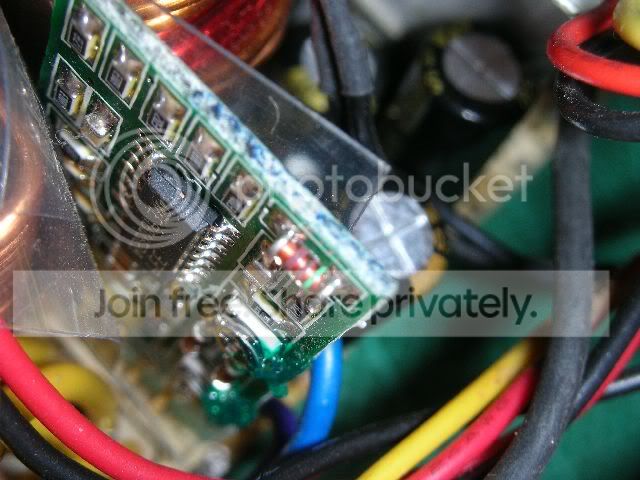

一塊係風扇轉速控制, 用LM339:


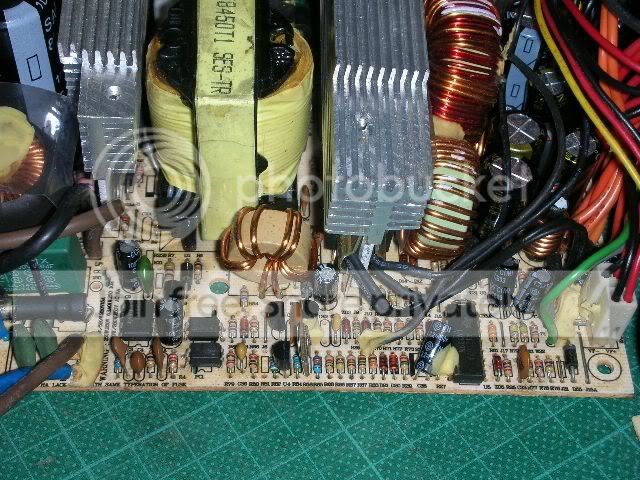

主要控制部份:


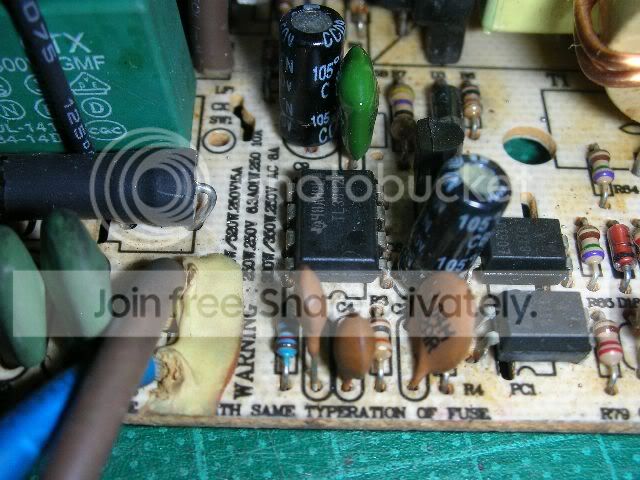

PWM用TI TL3842, single end forward mode :

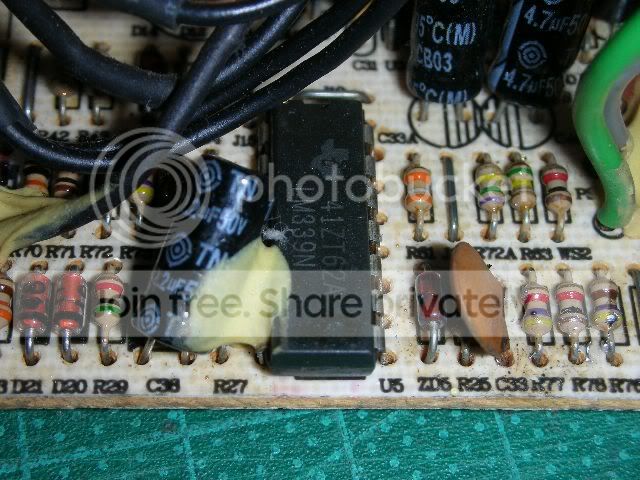

Voltage monitor 貪平用LM339, 如果用專用IC就唔使攪到用咁多電阻 :


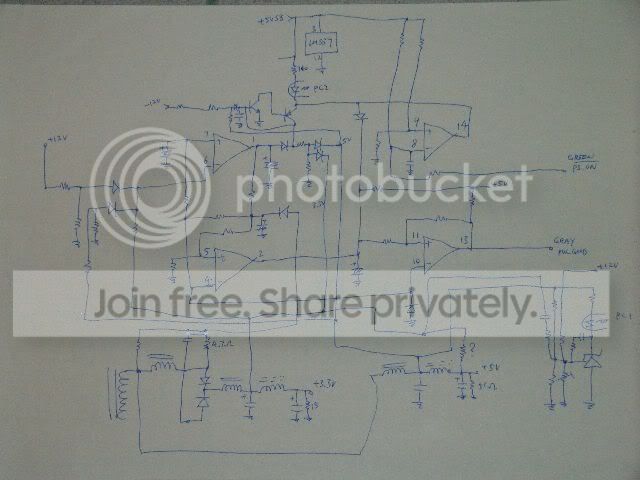

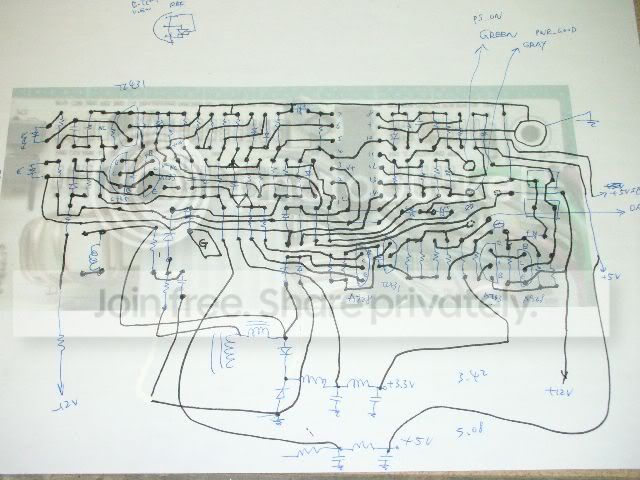

唔用專用IC, 好難跟線路,   唯有影相, 印出o黎, 還原線路 : (好花時間 )

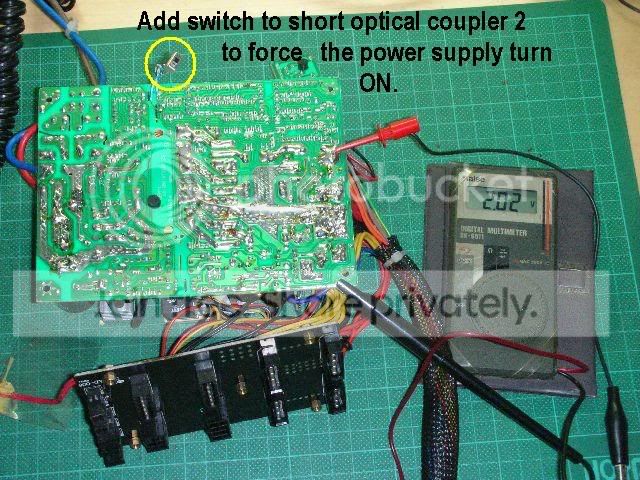

咁樣至知, optical couple 2 係用o黎開關主電源. Short o左佢, 就可以強行開著主電源.


用220V-110VAC isolated transformer 輸入, 有Active PFC 升壓, 唔 full load, 110VAC係OK.

開著後, 量各電壓 :
+12V output有 +12.28V
+5V output有 +5.11V
-12V output有 -12.3V
+3.3V output 得 2.02V !!!

唔怪得知一秒後就無o左輸出, LM339 以為3.3V overload, 保護電路工作, <一秒後cut 主電源. 應該係+3.3V組有問題. 拆電容量容量, 無問題.

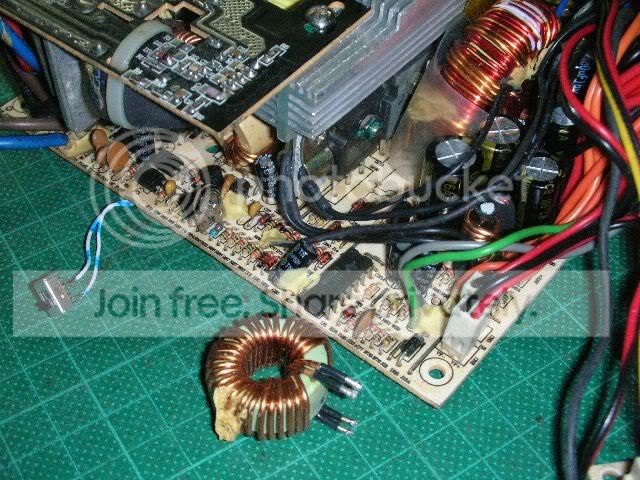

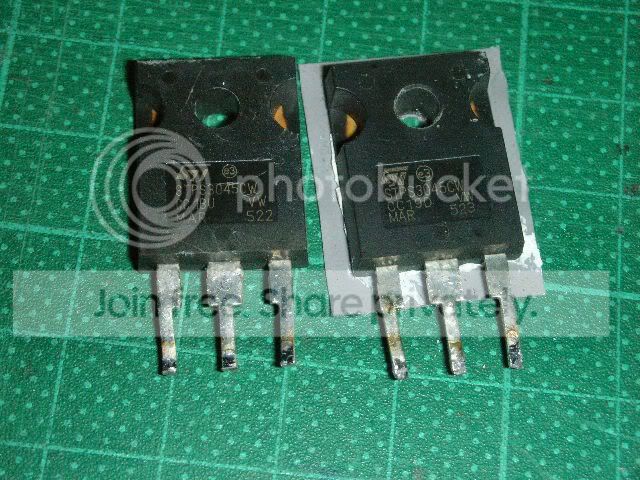

咁樣可能係整流子有事, 好難拆, 要先拆 filter coil :


拆到了   , 係用二粒並聯 :


度一度, o下 , 無事 ?

再研究線路, 回輸取樣係從+12V及+5V. 驗查+5V o既51 ohm minimum loading 電阻, 無事.

加 200 ohm 電阻 在+12V output, 可以成功開機.
咁樣本來可以交貨. 不過, 咁樣係無搵出真正o既問題.

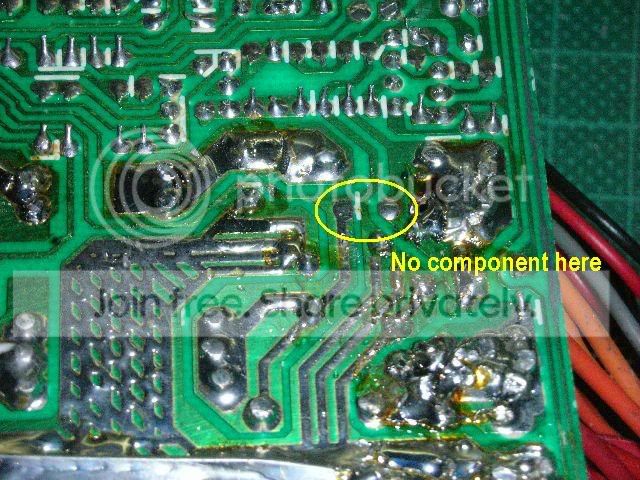

再研究, 發現PCB上, +5V 至 +3.3V 有空焊位:


如在這裏加電阻, 係可以在無負載時拉高+3.3V o既電壓. +3.3V o既minimum loading 電阻係15 ohm, 計算後, 應該用7.7 ohm 電阻.

  (5-3.3)
-------------  = 7.7
  3.3/15

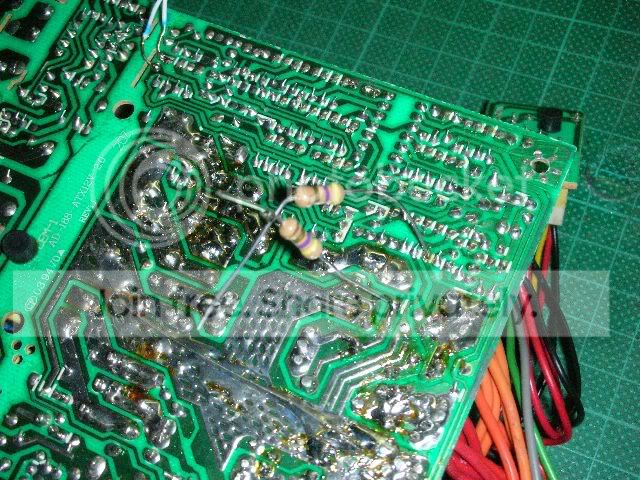

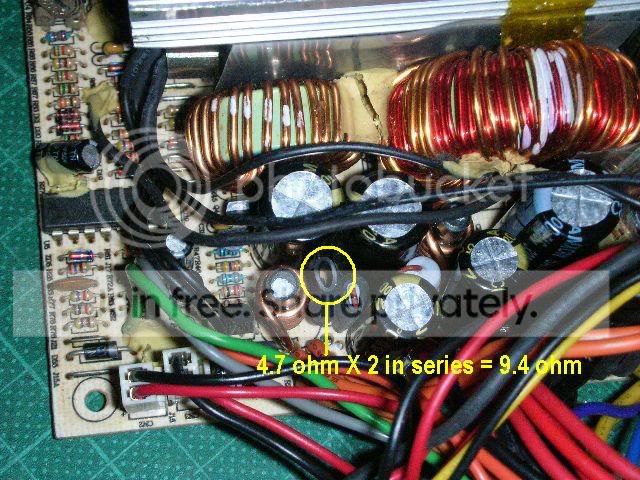

手頭無7.7 ohm 電阻, 用了4.7 ohm 1/2W 二粒串聯 = 9.4 ohm :

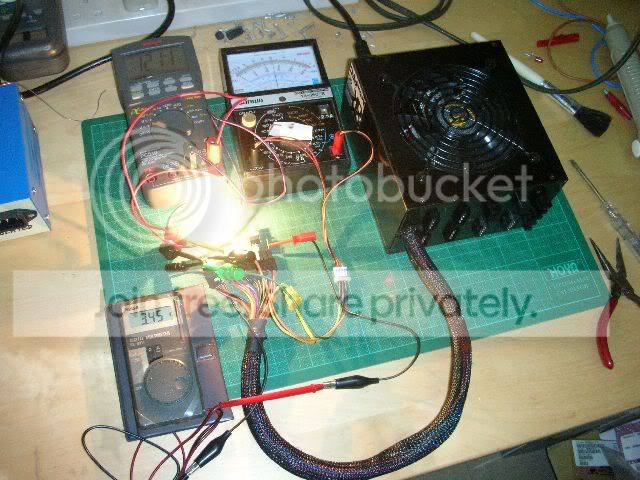

再俾電開機, 搞掂.

焊好 :


最後冚蓋, 煲機, 收工.


總結:
牛主話曾經換過晒D cap, 可能因此拆錯+焊漏此電阻,   搞到開唔到機.

解決問題好簡單, 找出問題根源o既過程就一D都唔簡單.
