修牛記 - Seventeam ST-350BKV ATX Power Supply

jwong852

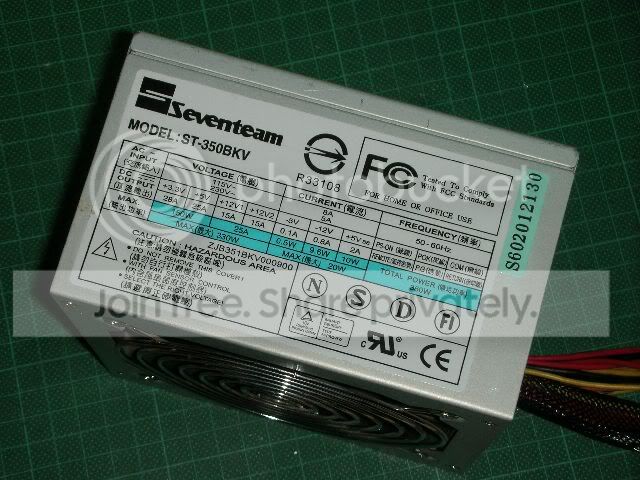

Seventeam ST-350BKV ATX Power Supply 牛主報告之病況 :
有 +5V SB 輸出, 著唔到機.

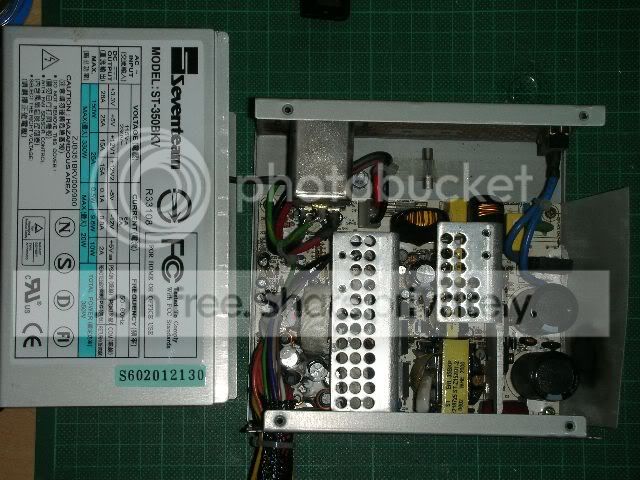

俾電220V, 量5V Standby, 有輸出. 但只得4.3V. 開蓋:

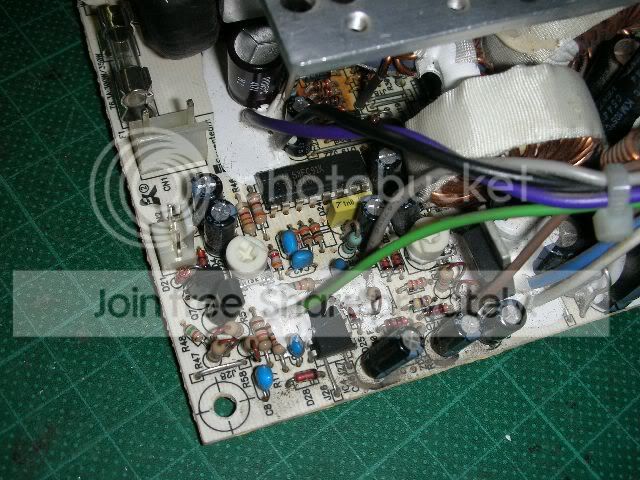

PWM用TL494, 頗舊o既設計.

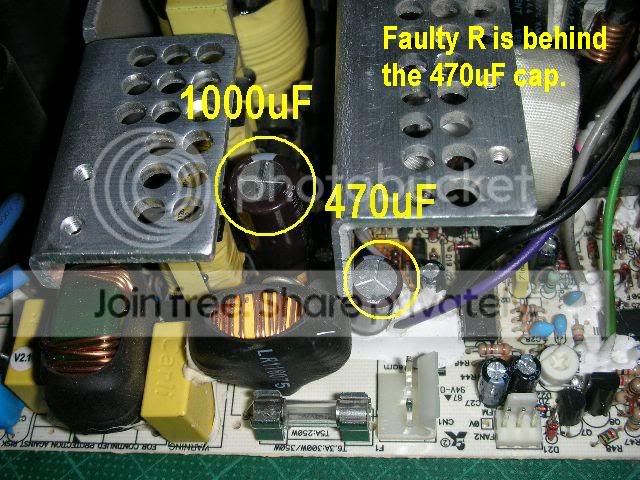

見有二個cap大左肚.   拆下量容量.

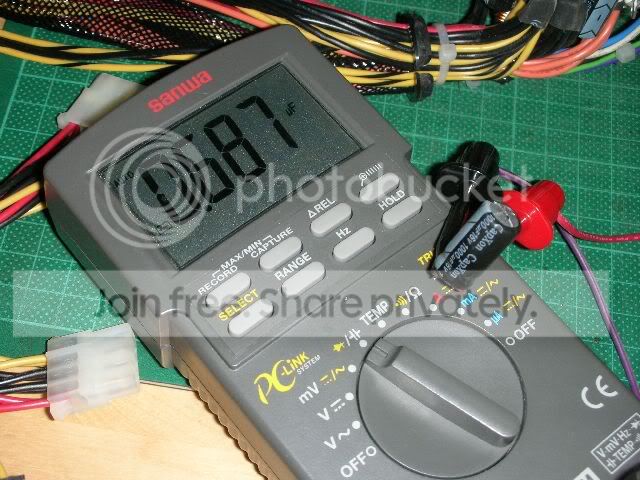

CapXon 1000uF 16V 得 0.687uF.

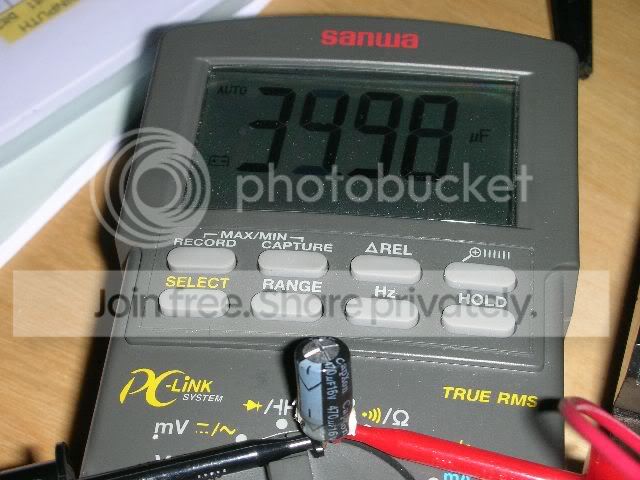

CapXon 470uF 16V 得 40uF.

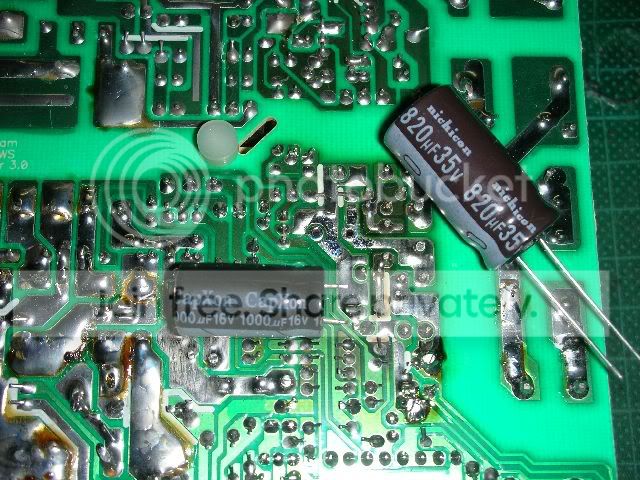

手頭無1000uF 16V 換了nichicon 820uF 35V.

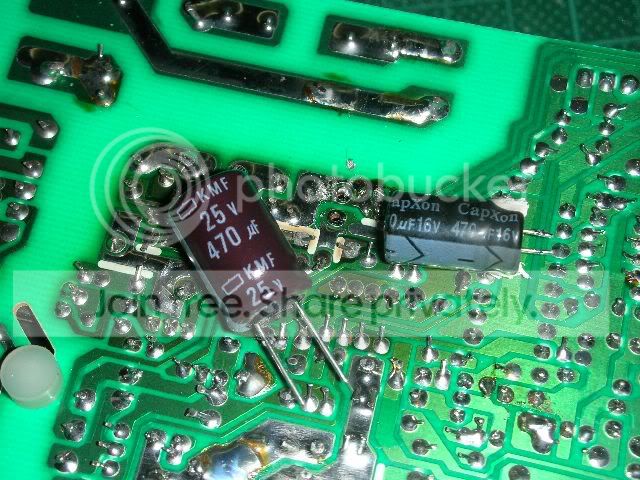

470uF 16V 換了 nippon chemical 470uF 25V.


再俾電220V, 量5V Standby, 今次有5.1V.
Short PS_ON, 主電源都係無輸出.

再驗查, 發現有焊點氧化.

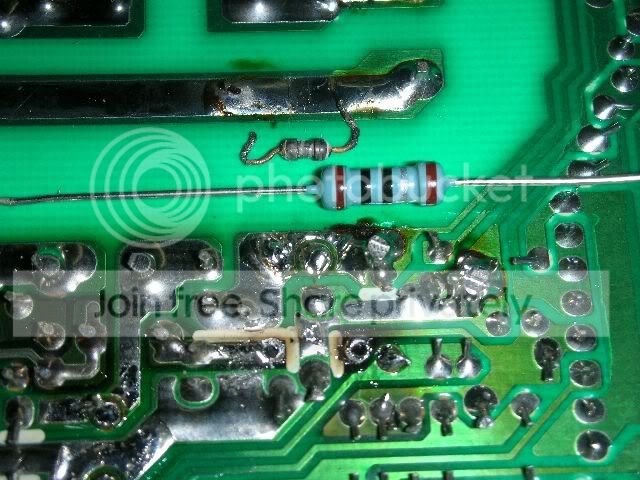

量焊點, 無斷路. 拆下量電阻=68k 表面己脫落, 看不到數值. 跟電路, 電阻是用在TL494 Vcc 供電C-R-C瀘波, 無可能68k咁大,   換了 1ohm 1W電阻.

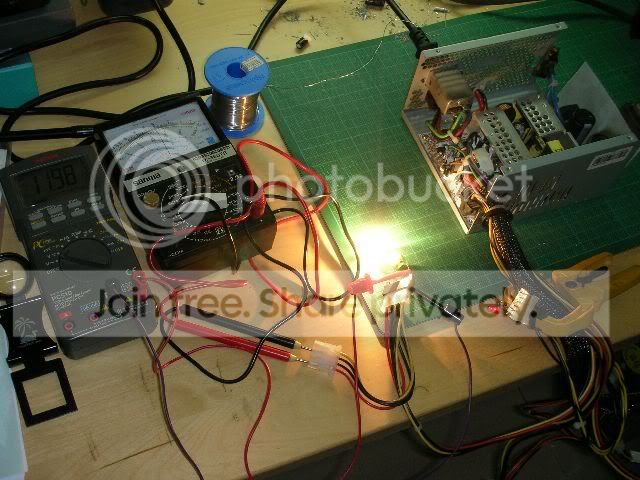

再俾電開機, 搞掂.
最後冚蓋, 煲機, 收工.


罪魁禍首重溫 :


Comment :
Seventeam ST-350BKV係 3-4 年前舊 model, efficiency 頗低 (<70%).
長期高溫, 搞到電容大肚, 電阻都燒埋.



[ 本帖最後由 jwong852 於 2009-9-5 18:46 編輯 ]

人中之龍

又見你的整牛post了

想問下我有隻Antec TruePower 2.0 550W EPS12V，火數跌Watt，導致部份IDE HDD detect不到，換新牛問題解決，此牛efficiency頗低，亦係十分熱的，有無得整?? PM詳談，Thanks

cityubear

好堅wor

我都用緊呢隻牛
都差唔多3 年

jwong852

原帖由 人中之龍 於 2008-9-8 15:08 發表
又見你的整牛post了

想問下我有隻Antec TruePower 2.0 550W EPS12V，火數跌Watt，導致部份IDE HDD detect不到，換新牛問題解決，此牛efficiency頗低，亦係十分熱的，有無得整?? PM詳談，Thanks

May be 電容大肚. open the case and check first.

dhw479

火牛呢d整返好左會唔會無之前咁足火?

TELAMON

原帖由 dhw479 於 2008-9-8 15:47 發表
火牛呢d整返好左會唔會無之前咁足火?

應該再足火過本身

人中之龍

原帖由 jwong852 於 2008-9-8 03:32 PM 發表


May be 電容大肚. open the case and check first.

的確有兩粒cap大肚了

[ 本帖最後由 人中之龍 於 2008-9-8 18:26 編輯 ]

uganda_martyr

Ha Ha!
Sanwa YX-360TR still in service.

And with original probes (?)

[ 本帖最後由 uganda_martyr 於 2008-9-8 16:39 編輯 ]

人中之龍

原帖由 dhw479 於 2008-9-8 03:47 PM 發表
火牛呢d整返好左會唔會無之前咁足火?

我隻Antec就係爆cap跌watt/volt了

dhw479

原帖由 人中之龍 於 2008-9-8 16:38 發表

我隻Antec就係爆cap跌watt/volt了

但是你剩係換左爆cap果d,而本身未爆果dcap可能都損耗左啦!
仲有d電子零件都有d老化左!
