作者: 別問我是誰 時間: 2016-4-9 02:04 標題: 電動升降床背板，Diy（更新氣壓桿 ）
本帖最後由 別問我是誰 於 2018-7-30 03:26 編輯
因母親 需要長期卧床 亦不能照顧自己
初時買的 (靠背架床上靠背垫) 每次使用都要放入 不太方便
[attach]1880549[/attach]
後期改為長前放在床褥下 但都唔係咁方便 所以決定自已 Diy 電動
首先去淘一套升降伸縮杆 全套連運費大約共港幣 $ 360
買呢支伸縮桿 唔係話揀啱桿長度，伸縮長度就得 仲要揀埋每秒進程
速度每秒前進5MM就是5MM/S 可以推100KG ，10MM/S推90KG ，15MM/S 推70KG ，20MM/S 推50KG， 30MM/S 推30KG， 40MM/S 推20KG ，50MM/S 推18KG， 65MM/S 推15KG， 90MM/S 推10KG。
有線搖控 ¥89.78 無線搖控 ¥159.80
幾乎貴一倍[attach]1879914[/attach]
跟住再去木材舖買兩塊 6 分夾板 (單面膠面)
36 X 40 吋 及 36 X 32 吋 兩塊拼埋就係 3x6 呎床
買呢兩塊板收我 $ 290
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
為求穩固 打兩粒拉爆落地下 所以要劏開床底板一個方孔
下面可以見到 火牛收埋係入面 電線用膠槽固定
因為個櫃桶仲要用返 以免拉櫃桶時割傷電線
[attach]1879915[/attach]
兩塊板裝咗三隻較 每隻較唔係收鋼牙 係用分半螺絲穿過 + 絲母 + 介子
[attach]1879916[/attach]
[attach]1879917[/attach]
[attach]1879918[/attach]
[attach]1879920[/attach]
[attach]1879919[/attach]
下圖左下角 見到 氣墊床褥個氣泵
[attach]1879921[/attach]
拖牌既電線 又用膠槽固定 以免升降時割傷電線
因上面有支 LED 光管 所以要放拖牌供電
[attach]1879922[/attach]
個上落制 只係用雙面膠紙黐住
[attach]1879923[/attach]

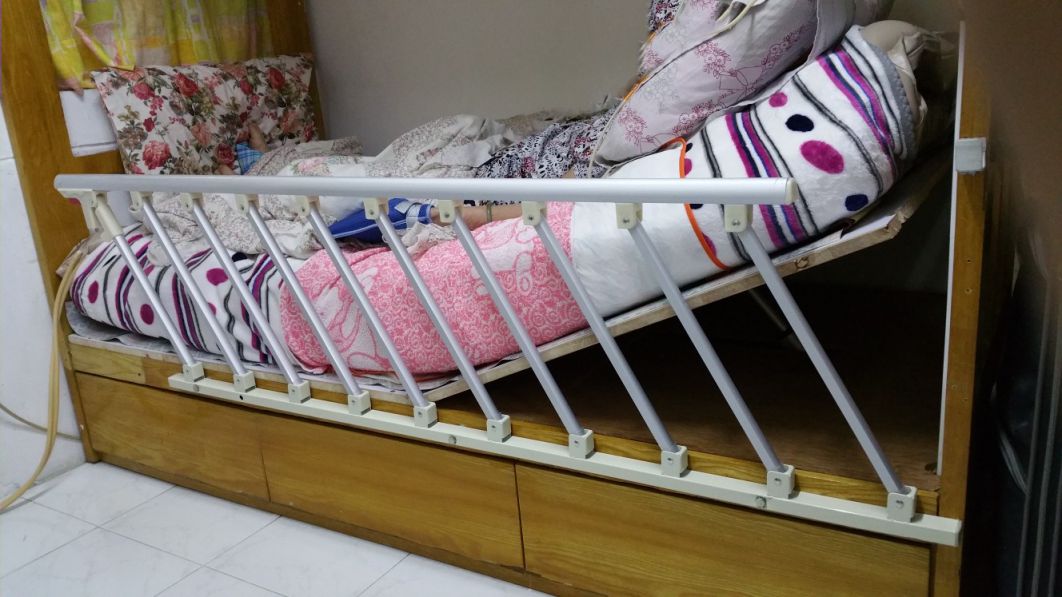

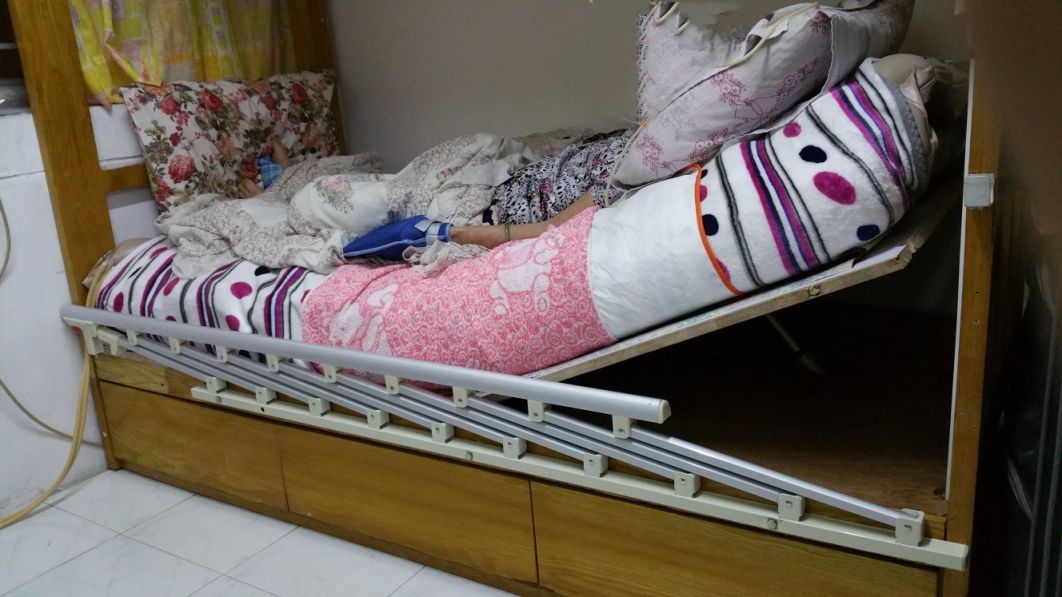

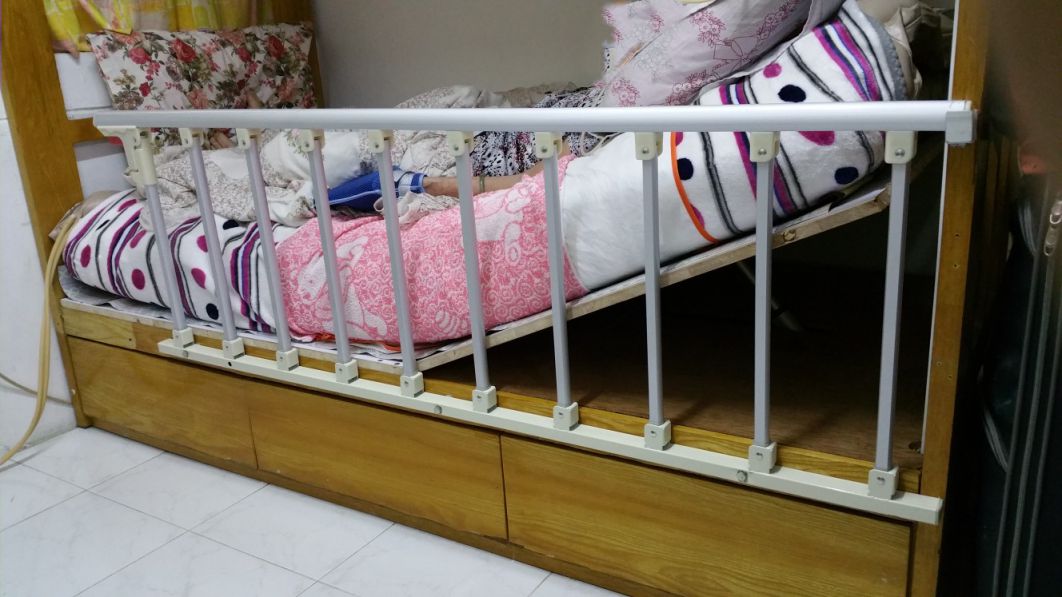

摺疊護欄送到了 並已安裝好
[attach]1881300[/attach]
[attach]1881299[/attach]
[attach]1881298[/attach]

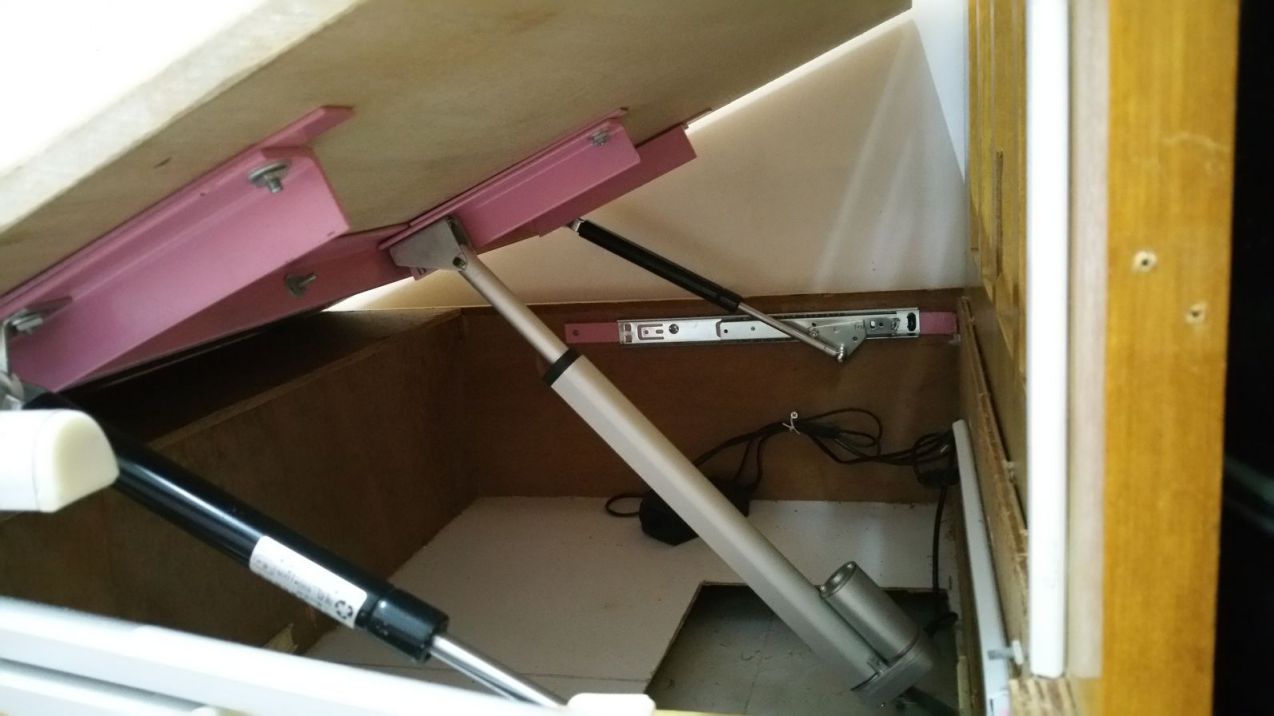

新加兩支氣壓桿 每支承重
由於家裡只得一支粉紅色噴漆
唯有用佢為角鐵上色[attach]1888632[/attach]
[attach]1888633[/attach]
[attach]1888635[/attach]
[attach]1888634[/attach]
[attach]1888637[/attach]
[attach]1888636[/attach]
～～～～～～～～～～～～～～～～～～～～～～～～
註解：點解氣壓桿要接駁路軌？
因為正常使用 只會如上面最底幅圖的高度 小於 30 度
正常使用唔會升高超過 30 度 只有維修先會升到最高 70 ~ 80 度
而氣壓桿長度及安裝位置等因素 令到氣壓桿唔夠長撐得超過 30 度以上
所以維修時 要升到超過 30 度 就由路軌來扶助令氣壓桿增加長度
呢個設計唔係咁好 床板大約低過 15 度 氣壓桿會失效
過幾日再改改佢打直撐
唯有放棄三份一個櫃筒 ～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

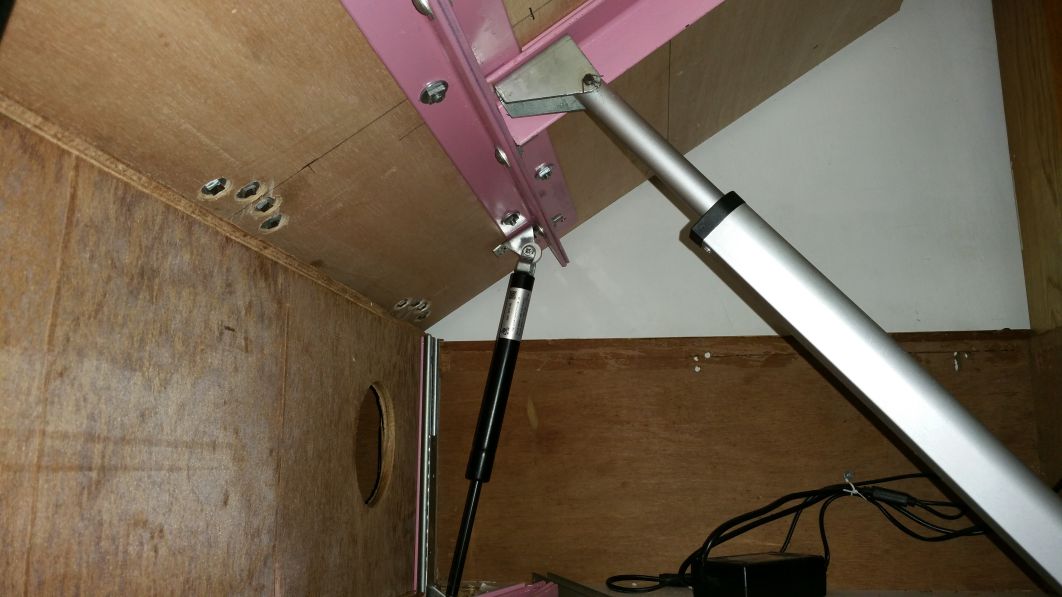

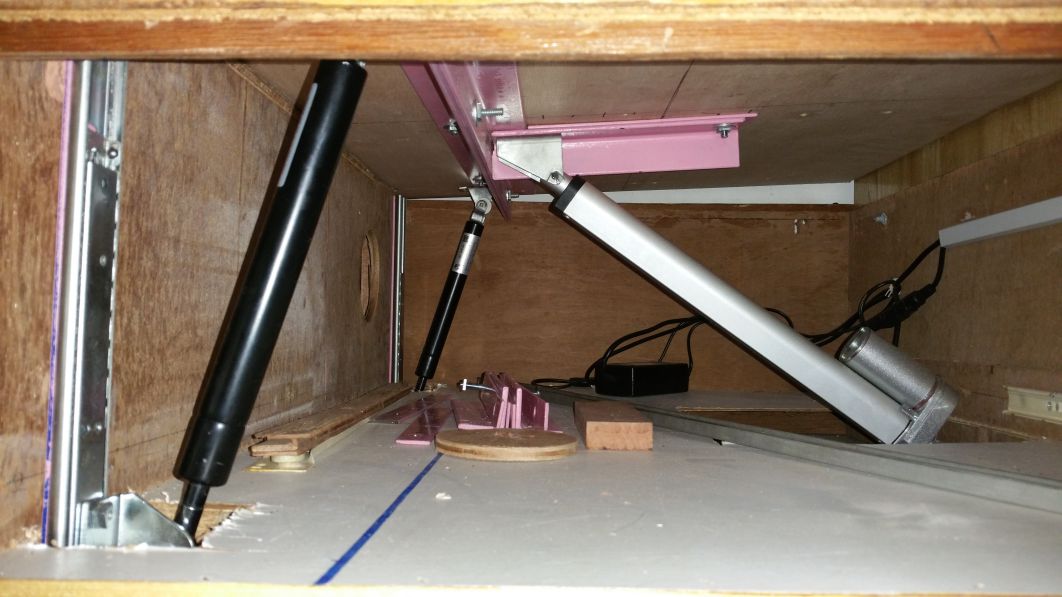

氣壓桿已改到最佳效果 甩掉電桿或電桿斷掉
由氣壓桿支撐達到緩降效果 唔會直撻落嚟
[attach]1892798[/attach]
[attach]1892799[/attach]
[attach]1892800[/attach]
[attach]1892801[/attach]
[attach]1892802[/attach]
[attach]1893015[/attach]
[attach]1893016[/attach]
[attach]1893014[/attach]
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
加多個床頭光管罩先 詳情 http://www.hkepc.com/forum/redir ... 43&pid=35086977
雖然都幾厚料 但用介刀劏幾野 再摺摺佢就可 CUT 開
再用部磨機仔 去後樓梯執返滑佢 順便 CUT 兩粒鋁角
[attach]1906107[/attach]
[attach]1906108[/attach]
[attach]1906111[/attach]
[attach]1906110[/attach]
[attach]1906109[/attach]
[attach]1906112[/attach]
[attach]1906113[/attach]
[attach]1906114[/attach]
[attach]1906115[/attach]
作者: secmaster 時間: 2016-4-9 06:26
師兄好勁，讚!
作者: hongkongfun 時間: 2016-4-9 08:38
個人睇法有些不安全感覺
因為得一支伸縮桿
如果睡姿不是長期正中位置
有機會甩板反向一邊，造成危險
左右兩邊各一支伸縮桿就比較穩陣
作者: 別問我是誰 時間: 2016-4-9 14:51
本帖最後由 別問我是誰 於 2016-4-11 00:03 編輯
個人睇法有些不安全感覺
因為得一支伸縮桿
如果睡姿不是長期正中位置
有機會甩板反向一邊，造成危險
左右兩 ...
hongkongfun 發表於 2016-4-9 08:38
我構思時都有考慮過呢點 但如下圖 三隻較 + 加埋 6 分板
就算瞓側埋一邊 塊板既硬度 都夠承受到唔會扭曲變形
而且正常使用 唔會升得超過30 度 高度大約如下 只係維修等等 先會升到最高
作者: hongkongfun 時間: 2016-4-9 15:04
回覆 4# 別問我是誰
三隻較 + 加埋 6 分板短時間承受得到，無問題
但時間耐左就好難講
或會突然向一邊塌下
所以给老人家使用一定要101%安全才好
作者: 別問我是誰 時間: 2016-4-9 18:30
回覆 別問我是誰
三隻較 + 加埋 6 分板短時間承受得到，無問題
但時間耐左就好難講
或會突然向一邊塌下
...
hongkongfun 發表於 2016-4-9 15:04
我會再買兩支油壓桿 就算真係跌落黎都可下降減壓
安裝完會增加多一份安全感
作者: hongkongfun 時間: 2016-4-9 20:04
我會再買兩支油壓桿 就算真係跌落黎都可下降減壓
安裝完會增加多一份安全感 ...
別問我是誰 發表於 2016-4-9 18:30
安全第一
媽咪錫晒。
作者: raywan 時間: 2016-4-10 03:36
太強了
無錢都可以解決困難,比個
作者: EvilGod 時間: 2016-4-10 05:52
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 別問我是誰 時間: 2016-4-10 23:49
本帖最後由 別問我是誰 於 2016-4-11 00:04 編輯
太強了
無錢都可以解決困難,比個
raywan 發表於 2016-4-10 03:36
其實花咗港幣近七舊幾水整但買一張現成 又可摺疊 又電動 又穩固 (我估係)
只係八舊幾水人仔
未計運費 (重 35KG，體積重 39.7KG)https://item.taobao.com/item.htm ... amp;_u=a20ifnrecbe9
作者: diputs 時間: 2016-4-11 08:48
師兄厘個DIY真係好有用
，一般人包括老人家都係鍾意瞓開張床，而且經親人或好友Tailor-made後，長者更能感受到果份溫暖，師兄改良設計後更穩陣就very good。不過如能用左右兩條同步電動伸縮桿，升降速度會快d同耐用d，至於是否一個有線控制器能控制兩枝桿同步就要再了解或稍修改電路。希望更多師兄對厘個DIY發表更多改良建議及方法，令設計更完美，做福有需要的長者。
再感謝樓主師兄咁有用既分享
作者: hongkongfun 時間: 2016-4-11 16:54
其實花咗港幣近七舊幾水整
但買一張現成 又可摺疊 又電動 又穩固 (我估係)
只係八舊幾水人 ...
別問我是誰 發表於 2016-4-10 23:49
呢個 DIY 有你的愛心嚮到
是有錢買唔到
但你媽咪會感受得到的。
作者: 別問我是誰 時間: 2016-4-14 01:14
摺疊護欄送到了 並已安裝好
還欠兩支油壓桿未送到
作者: 別問我是誰 時間: 2016-5-12 23:59
本帖最後由 別問我是誰 於 2016-6-21 00:18 編輯
新加兩支氣壓桿 每支承重
由於家裡只得一支粉紅色噴漆
唯有用佢為角鐵上色主題已更新 上述問題改善 重新改過氣壓桿支撐點
作者: joeylo 時間: 2016-5-16 11:59
提示: 作者被禁止或刪除 內容自動屏蔽
作者: kchouse 時間: 2016-5-21 11:32
樓主呢個DIY好過淘佬果張床
加上系自己親手改嘅
呀媽實錫晒你
作者: invincible 時間: 2016-6-17 15:49
樓主好勁, 媽媽淨係見到你咁有心思去為佢改裝張床, 整張床, 已經勁開心, 淨係呢份心思已經係無價, 出面買番黎果D, 點靚點平點勁都不及你張窩心體貼.
作者: toby709 時間: 2016-6-17 23:55
不禁要比個讚！高手！
作者: aazz 時間: 2016-6-20 23:53
本帖最後由 aazz 於 2016-6-20 23:55 編輯
睇過幾張人兄的推桿支點位圖;
似乎支點同推桿位置有問題;
人兄有沒有見過;
貨VAN 尾門是怎樣安裝油壓推桿的;
支點應該在交位付近;
伸長的才在開門位;
這樣推桿才完全用得盡同支持到;
不過不知人兄是否因為就(櫃統);
而不用交位支點;
而且油壓推桿如果不開盡是沒用的;
等同汽車 減震器;
作者: 別問我是誰 時間: 2016-6-21 00:01
本帖最後由 別問我是誰 於 2016-6-21 00:16 編輯
睇過幾張人兄的推桿支點位圖;
似乎支點同推桿位置有問題;
人兄有沒有見過;
貨VAN 尾門是怎樣安裝油壓推桿的 ...
aazz 發表於 2016-6-20 23:53
你覺得下圖兩款 那個好
貨VAN 尾門佢係想 臨近關門果時可以好輕力 (幾乎失去油壓桿動力)
開出小小後就可慢慢升起 下面(圖一)就係類似情況
而我既用法係想 趟在床時 若電桿斷了 油壓桿可支撐達至可緩降 (唔係撐住唔放)
就以上我既用法 我測試過 甩了電桿將背板升起 (氣壓桿撐住)
人就放鬆趟著 油壓桿不會撐住不動 而是慢慢緩降至趟平 這是我想要的 (圖二)
你講既情況 就好似將架貨VAN 打直 頭向地 尾向天 跟住開咗尾門
試想想背部趟在尾門後 臨近底至 20 ~10 度果時 係咪會撻落去
(圖一)就會咁
作者: aazz 時間: 2016-6-21 00:18
正常多數是這樣的
作者: 別問我是誰 時間: 2016-6-21 00:19
本帖最後由 別問我是誰 於 2016-6-21 00:21 編輯
正常多數是這樣的
aazz 發表於 2016-6-21 00:18
上一帖我修改過 你再細心看看我想要的用途 謝謝
等等先 你講 電桿 定 氣壓桿先
作者: 別問我是誰 時間: 2016-6-21 00:25
若你講 電桿 我又有得解釋
作者: aazz 時間: 2016-6-21 00:36
本帖最後由 aazz 於 2016-6-21 00:40 編輯
若你講 電桿 我又有得解釋
別問我是誰 發表於 2016-6-21 00:25
汽壓同電都係
汽壓桿同油壓一樣;
開不盡只有減震作用;
支持不能久
作者: 別問我是誰 時間: 2016-6-21 00:46
汽壓同電都係
汽壓桿同油壓一樣;
開不盡只有減震作用;
支持不能久
aazz 發表於 2016-6-21 00:36
開不盡只有減震作用; 支持不能久
先講講氣壓桿 即係你覺得氣壓桿只申長一半 縮回時會失去壓力 ?
不是申盡 再縮回 會有問題 ？
作者: aazz 時間: 2016-6-21 01:00
你覺得下圖兩款 那個好
貨VAN 尾門佢係想 臨近關門果時可以好輕力 (幾乎失去油壓桿動力)
開出小小後就 ...
別問我是誰 發表於 2016-6-21 00:01
再看回人兄的想法;
原來是這;
不過這樣汽壓支桿會快壞;
一壞如果電動推桿斷了;
汽壓壞會無力
作者: aazz 時間: 2016-6-21 01:03
本帖最後由 aazz 於 2016-6-21 01:05 編輯
開不盡只有減震作用; 支持不能久
先講講氣壓桿 即係你覺得氣壓桿只申長一半 縮回時會失去壓力 ?
不是 ...
別問我是誰 發表於 2016-6-21 00:46
不是申長一半 縮回時會失去壓力;
而是伸不盡
會在浮動狀態
輕會上;
重會落
作者: dudemansam 時間: 2016-6-21 01:04
本帖最後由 dudemansam 於 2016-6-21 01:05 編輯
好有孝心
不過都係要樓主訓返一排, 無事先交貨
另外, 氣撐最好買德國貨, 耐用好多
作者: 別問我是誰 時間: 2016-6-21 01:15
不是申長一半 縮回時會失去壓力;
而是伸不盡
會在浮動狀態
輕會上;
重會落 ...
aazz 發表於 2016-6-21 01:03
原來如此 多謝賜教
但其實平時升高使用時 會如下圖高度 氣壓桿剛好升到盡
但我會隔段時間 (例如三個月) 會再測試氣壓桿會否無力
作者: 別問我是誰 時間: 2016-6-21 01:18
本帖最後由 別問我是誰 於 2016-7-3 11:56 編輯
好有孝心
不過都係要樓主訓返一排, 無事先交貨
另外, 氣撐最好買德國貨, 耐用好多 ...
dudemansam 發表於 2016-6-21 01:04
我有些小粗暴測試過 是穩陣的而且還找一個 70~80 KG 的人 試瞓及甩掉電焊 只有氣壓桿支撐下降 壓力測試
作者: smith 時間: 2016-7-13 23:40
有時吾可以用錢黎計的，呢份孝心，真係多多錢都買吾到，對於媽咪黎講，呢張床絕對係無價之寶
