標題: DENON AV Amp 改 MCE電腦+20X2 VFD植入(100% 完成) [打印本頁]
作者: Offer    時間: 2011-11-20 11:41     標題: DENON AV Amp 改 MCE電腦+20X2 VFD植入(100% 完成)

本帖最後由 Offer 於 2011-12-3 16:48 編輯

一部無HDMI的DENON AV Amp已壞,check過佢過吾到self test但又show吾到error code,吾整啦,最後打算改造為MCE

[attach]1278147[/attach]

[attach]1278148[/attach]
火牛,散熱,大水塘 都可以拆出來再用
作者: Offer    時間: 2011-11-20 11:42

本帖最後由 Offer 於 2011-11-20 11:50 編輯

拆內臧吾難,但係要保存個殼完整及再用面板上的掣先至係難
[attach]1278149[/attach]

[attach]1278150[/attach]

[attach]1278151[/attach]
作者: Offer    時間: 2011-11-20 11:44

本帖最後由 Offer 於 2011-12-3 17:08 編輯

拆左成個鐘先把所有in/output端子裝返上去
[attach]1278152[/attach]

[attach]1278153[/attach]

[attach]1279192[/attach]

[attach]1279193[/attach]

[attach]1280798[/attach]
介走多餘支撐
[attach]1280800[/attach]

[attach]1280803[/attach]

[attach]1280802[/attach]

[attach]1280805[/attach]

[attach]1280804[/attach]

[attach]1280801[/attach]

[attach]1284066[/attach]
鑽底板铜柱位
[attach]1284065[/attach]

[attach]1284067[/attach]
"得"牙
[attach]1284068[/attach]

[attach]1284069[/attach]

[attach]1284061[/attach]
USB VFD放吾入要介多D 位
[attach]1284062[/attach]

[attach]1284063[/attach]

[attach]1284064[/attach]

[attach]1284072[/attach]
裝上20X2USB LCD
[attach]1284073[/attach]

[attach]1284071[/attach]

[attach]1284070[/attach]
本來個AV Amp開關係自鎖式,所以要拆開改為手式比電腦用
[attach]1284074[/attach]
加返Power LED及HD LED
[attach]1284075[/attach]

[attach]1284076[/attach]
VFD MCE電腦完成了
[attach]1284077[/attach]
作者: Offer    時間: 2011-11-20 11:56

本帖最後由 Offer 於 2011-12-4 09:07 編輯

接下來要放多D時間在Panel PCB上

重點項目:
1.引出Volume編碼器
2.重用VFD機會

[attach]1279190[/attach]

[attach]1280538[/attach]

[attach]1280057[/attach]


DENON AVR-1804维修手册

VFD Driver Data Sheet
作者: YES_MAN    時間: 2011-11-20 13:18

好似修理
易過e+個宏偉改造工程
作者: longun    時間: 2011-11-20 14:55

好地地一部 amp 浪費了些吧
作者: Offer    時間: 2011-11-20 15:11

好地地一部 amp 浪費了些吧
longun 發表於 2011-11-20 14:55



電源部份正常，佢粒MCU內PROGRAM的SELF TEST過吾到已超我能力可修
作者: 謝老四    時間: 2011-11-20 15:33

我紀得epc有位孖孖B師兄同你一樣改Amp,改得好靚仔.
作者: skybread    時間: 2011-11-20 16:35

用EI牛比電腦唔知會唔會好過Switching牛呢
期待中
作者: hon829    時間: 2011-11-20 21:33

好大工程
作者: davisybw    時間: 2011-11-20 21:56

提示: 作者被禁止或刪除 內容自動屏蔽
作者: Offer    時間: 2011-11-20 23:34

好似修理
易過e+個宏偉改造工程
YES_MAN 發表於 2011-11-20 13:18



    電源部份正常，佢粒MCU內PROGRAM的SELF TEST過吾到已超我能力可修
作者: pslleung    時間: 2011-11-21 11:43

期待看到您的最終成品。
作者: logoff    時間: 2011-11-21 14:58

好地地一部 amp 浪費了些吧
longun 發表於 2011-11-20 14:55

師兄又觸及我既傷口喇........，
几年前拆咗一部國產平价 TCL AV amp，只留下火牛(重9.2lb)，什牌水塘，功率管 + 大散熱；認真敗家。

[attach]1278533[/attach]

[attach]1278532[/attach]
作者: minki    時間: 2011-11-21 15:01

用EI牛比電腦唔知會唔會好過Switching牛呢
期待中
skybread 發表於 2011-11-20 16:35

好難做WO
作者: 9981    時間: 2011-11-21 15:20

大陸amp許平雙環形牛..24只功率管三佰幾蚊
作者: morris    時間: 2011-11-21 16:34

本帖最後由 morris 於 2024-3-22 04:19 編輯

......
作者: Offer    時間: 2011-11-21 18:05

又真係幾大工程。。
俾我會搵出功放級輸入，飛番兩條線去部機input度。
咁就多部後級用。 ...
morris 發表於 2011-11-21 16:34



  我零完砌部胆机
作者: yhcheng28    時間: 2011-11-21 18:15

期待C Hing完成作品欣賞
作者: yufleung    時間: 2011-11-21 18:34

師兄又觸及我既傷口喇........，
几年前拆咗一部國產平价 TCL AV amp，只留下火牛(重9.2lb)，什牌水塘，功 ...
logoff 發表於 2011-11-21 14:58

橫掂都係，痛多少少 都要問 .... 點解樓主D AV amp 咁易壞嘅
作者: morris    時間: 2011-11-21 18:44

本帖最後由 morris 於 2024-3-22 04:19 編輯

......
作者: logoff    時間: 2011-11-21 19:37

橫掂都係，痛多少少 都要問 .... 點解樓主D AV amp 咁易壞嘅
yufleung 發表於 2011-11-21 18:34

我係過客......，唔同樓主果个 case。
其實果部係我唯一既 AV amp，到宜家都冇再買過另一台 AV amp。
当時因為發覺佢既 digital input 间中神神地，又俾 d "朋友" 慫恿買咗一台普通兩声道既 amp，發覺冇乜地方安置，又重又唔值錢.......；冇想過修理 ，咪借 d 意拆佢骨。
作者: logoff    時間: 2011-11-21 19:41

咁好易姐，開兩個窿，加兩個座，加兩隻胆，俾電。

有膽o既機一部，完工！ ...
morris 發表於 2011-11-21 18:44

要揾多 d "朋友" 出泥"潑行"佢......等 Offer 師兄出番个胆机教學。
作者: Offer    時間: 2011-11-21 20:42

要揾多 d "朋友" 出泥"潑行"佢......等 Offer 師兄出番个胆机教學。
logoff 發表於 2011-11-21 19:41



    等我做完个团購先再算啦
作者: logoff    時間: 2011-11-21 20:55

等我做完个团購先再算啦
Offer 發表於 2011-11-21 20:42

咁就祝願師兄个团完完滿滿，早 d 抽時間整好部机.....以餉飢民。
作者: yufleung    時間: 2011-11-21 21:05

我係過客......，唔同樓主果个 case。
其實果部係我唯一既 AV amp，到宜家都冇再買過另一台 AV amp。
当時 ...
logoff 發表於 2011-11-21 19:37

哦，原來係咁 ..... 老眼紛花睇唔清楚，sorry
作者: BEpsilon    時間: 2011-11-21 21:23

最後打算改造為MCE
Offer 發表於 2011-11-20 11:41


我都正在做一個類似的改造工程。
現在等買個 microATX motherboard tray 和找鋁片造背板就可以開工。

祝您好運！
作者: logoff    時間: 2011-11-21 21:59

我都正在做一個類似的改造工程。
現在等買個 microATX motherboard tray 和找鋁片造背板就可以開工。

祝 ...
BEpsilon 發表於 2011-11-21 21:23


馬到功成！
到時請分享心得。
作者: ahakyeee    時間: 2011-11-21 23:00

祝您改機成功
作者: 孖孖B    時間: 2011-11-22 21:19

咦......又玩借屍還魂
作者: Offer    時間: 2011-11-22 21:53

咦......又玩借屍還魂
孖孖B 發表於 2011-11-22 21:19


吾止,仲想推返着个VFD panel

[attach]1279176[/attach]
作者: 孖孖B    時間: 2011-11-22 22:03

呢辨唔曉.......曉我就唔使套份imon上去我部野
作者: Offer    時間: 2011-11-22 22:44

有無師兄知第8腳 2090 Data係乜
作者: skybread    時間: 2011-11-22 23:02

有無師兄知第8腳 2090 Data係乜
Offer 發表於 2011-11-22 22:44

2090 DATA會唔會係指BU2090F 既DATA PIN??
作者: Offer    時間: 2011-11-22 23:11

2090 DATA會唔會係指BU2090F 既DATA PIN??
skybread 發表於 2011-11-22 23:02


全中,Ching真利害
作者: skybread    時間: 2011-11-22 23:16

全中,Ching真利害
Offer 發表於 2011-11-22 23:11

係Google利害咋
作者: Offer    時間: 2011-11-22 23:41

係Google利害咋
skybread 發表於 2011-11-22 23:16


CHING利害D,我google過用左"2090 DATA"
作者: skybread    時間: 2011-11-22 23:47

CHING利害D,我google過用左"2090 DATA"
Offer 發表於 2011-11-22 23:41

哈, 我其實係多你5隻字, 我用"2090 DATASHEET"
因為多數疑似IC名既我都會用"DATASHEET"做keywords搵
萬試萬寧的
作者: Offer    時間: 2011-11-22 23:49

哈, 我其實係多你5隻字, 我用"2090 DATASHEET"
因為多數疑似IC名既我都會用"DATASHEET"做keywords搵
萬試 ...
skybread 發表於 2011-11-22 23:47


SHEET
作者: Offer    時間: 2011-11-23 00:00

回復 38# skybread

VFD 要推應該不難
FL_RST
FL_CE
FL_DATA
FL_CLK
作者: skybread    時間: 2011-11-23 00:43

回復  skybread

VFD 要推應該不難
FL_RST
FL_CE
FL_DATA
FL_CLK
Offer 發表於 2011-11-23 00:00


希望好快可以睇到你隻VFD再著既相

FL_RST
FL_CE
FL_DATA
FL_CLK
呢4個係係行緊類似SPI既野?
作者: bennyepc    時間: 2011-11-23 11:00

樓主用嘅嗰塊係乜野底板嚟gar?覺得好似係865底板,唔知有無朋友睇得出係乜野底板呢?
作者: Offer    時間: 2011-11-23 12:30

本帖最後由 Offer 於 2011-11-23 14:01 編輯
希望好快可以睇到你隻VFD再著既相

FL_RST
FL_CE
FL_DATA
FL_CLK
呢4個係係行緊類似SPI既野? ...
skybread 發表於 2011-11-23 00:43



It is using synchronous serial communication.
Only three wires are required to communicate with the clock (1) RST (Reset), (2) I/O (Data line),and (3) SCLK (Serial clock).
作者: Offer    時間: 2011-11-23 13:51

希望work la
  1. #include <reg52.h>

  3. sbit SCK=P3^6;
  4. sbit SDA=P3^4;
  5. sbit RST=P3^5;
  6. /*復位腳*/
  7. #define RST_CLR        RST=0/*電平置低*/
  8. #define RST_SET        RST=1/*電平置高*/

  10. /*雙向數據*/
  11. #define IO_CLR        SDA=0/*電平置低*/
  12. #define IO_SET        SDA=1/*電平置高*/
  13. #define IO_R        SDA/*電平讀取*/

  15. /*時鐘信號*/
  16. #define SCK_CLR        SCK=0/*時鐘信號*/
  17. #define SCK_SET        SCK=1/*電平置高*/

  19. void VFD_init(void) {
  20.
  21.         RST_CLR;                        /*RST腳置低*/
  22.         SCK_CLR;                        /*SCK腳置低*/

  24. }


  27. /*向DEON VFD寫入一字節數據*/
  28. void VFD_write_byte(unsigned char addr, unsigned char d) {

  30.         unsigned char i;
  31.         RST_SET;                                        /*啟動VFD總線*/
  32.
  33.         /*寫入目標地址：addr*/
  34.         addr = addr & 0xFE;/*最低位置零*/
  35.         for (i = 0; i < 8; i ++) {
  36.
  37.                 if (addr & 0x01) {
  38.                         IO_SET;
  39.                         }
  40.                 else {
  41.                         IO_CLR;
  42.                         }
  43.                 SCK_SET;
  44.                 SCK_CLR;
  45.                 addr = addr >> 1;
  46.                 }
  47.
  48.         /*寫入數據：d*/
  49.         for (i = 0; i < 8; i ++) {
  50.
  51.                 if (d & 0x01) {
  52.                         IO_SET;
  53.                         }
  54.                 else {
  55.                         IO_CLR;
  56.                         }
  57.                 SCK_SET;
  58.                 SCK_CLR;
  59.                 d = d >> 1;
  60.                 }
  61.         RST_CLR;                                        /*停止VFD總線*/
  62. }

  64. main()
  65. {
  66.       VFD_init();
  67.       VFD_write_byte(0x01,0x41); //寫"A"入目標地址 1
  68.       while(1);
  69. }
複製代碼
作者: skybread    時間: 2011-11-23 16:33

希望work la
Offer 發表於 2011-11-23 13:51

用自己既8051推?
作者: Offer    時間: 2011-11-23 19:28

用自己既8051推?
skybread 發表於 2011-11-23 16:33



    係
作者: Offer    時間: 2011-11-23 21:16

樓主用嘅嗰塊係乜野底板嚟gar?覺得好似係865底板,唔知有無朋友睇得出係乜野底板呢? ...
bennyepc 發表於 2011-11-23 11:00



    行RAMBUS
作者: bennyepc    時間: 2011-11-24 04:31

行RAMBUS
Offer 發表於 2011-11-23 21:16


呢塊板係未行478針p4定係423針p4?
作者: Offer    時間: 2011-11-25 00:01

希望好快可以睇到你隻VFD再著既相

FL_RST
FL_CE
FL_DATA
FL_CLK
呢4個係係行緊類似SPI既野? ...
skybread 發表於 2011-11-23 00:43


Confirm, it is not SPI

作者: jamesting    時間: 2011-11-26 00:13

回復 23# logoff

玩胆机易過玩 MCU
要佢出聲好易，要佢靚聲就好難
作者: logoff    時間: 2011-11-26 08:35

回復  logoff

玩胆机易過玩 MCU
要佢出聲好易，要佢靚聲就好難
jamesting 發表於 2011-11-26 00:13

有說除了工科技術方面，亦有感性藝術成分在內........；各声入各耳。
作者: Offer    時間: 2011-11-26 08:37

回復  logoff

玩胆机易過玩 MCU
要佢出聲好易，要佢靚聲就好難
jamesting 發表於 2011-11-26 00:13

你的膽機project完成未？
作者: jamesting    時間: 2011-11-26 09:53

回復 51# logoff

絕對係!
作者: jamesting    時間: 2011-11-26 09:54

回復 52# Offer

UM......機係做好，用12V鋰電推，有聲出，音質方面，我覺得無咩底燥已經係好好
作者: Offer    時間: 2011-11-26 10:11

回復  Offer

UM......機係做好，用12V鋰電推，有聲出，音質方面，我覺得無咩底燥已經係好好
...
jamesting 發表於 2011-11-26 09:54


幾時有試聽會?
作者: jamesting    時間: 2011-11-26 10:12

回復 55# Offer


其實機一直都係舖頭，不過試機要自備耳筒，因為係耳擴
作者: Offer    時間: 2011-11-26 10:14

今日上牛

[attach]1280533[/attach]
作者: Offer    時間: 2011-11-26 10:28

VFD panel PCB & 線路圖都齊,推着VFD又向前行多一部



[attach]1280537[/attach]
作者: Chick    時間: 2011-11-26 12:21

本帖最後由 Chick 於 2011-11-26 12:25 編輯

樓主好勁，佩服！
我有部barebone壞咗，有塊幾靚嘅VFD用唔番，如果你有興趣，送比你玩。
係呢部：
[attach]1280583[/attach]

個遙控器唔見咗...我亦無本事令佢番生，遲早掉。師兄咁勁，唔好嘥咗佢。
作者: Offer    時間: 2011-11-26 12:44

樓主好勁，佩服！
我有部barebone壞咗，有塊幾靚嘅VFD用唔番，如果你有興趣，送比你玩。
係呢部：
...
Chick 發表於 2011-11-26 12:21


多謝先，吾好啦！我呢部都花左好多時間，你睇下有冇其他師兄有興趣？
作者: tsmerit    時間: 2011-11-26 17:32

樓主好勁，佩服！
我有部barebone壞咗，有塊幾靚嘅VFD用唔番，如果你有興趣，送比你玩。
係呢部：
...
Chick 發表於 2011-11-26 12:21


有興趣要
pm電聯
作者: Offer    時間: 2011-11-26 19:13

Progress update

[attach]1280790[/attach]

[attach]1280791[/attach]

[attach]1280792[/attach]

[attach]1280793[/attach]

[attach]1280794[/attach]

[attach]1280795[/attach]

[attach]1280796[/attach]

[attach]1280797[/attach]
作者: YES_MAN    時間: 2011-11-26 19:21

有興趣要
pm電聯
tsmerit 發表於 2011-11-26 17:32


希望ching都開post
畀大家開下眼界
作者: kwliu    時間: 2011-11-26 21:26

回復 62# Offer

Sir, 你塊板有無on-board display? 隻牛咁裝法點插卡?
作者: Offer    時間: 2011-11-26 21:31

回復  Offer

Sir, 你塊板有無on-board display? 隻牛咁裝法點插卡?
kwliu 發表於 2011-11-26 21:26



    我點會用P4 1.7來做MCE，呢片用來度位
作者: kwliu    時間: 2011-11-26 21:42

我點會用P4 1.7來做MCE，呢片用來度位
Offer 發表於 2011-11-26 21:31


嚇得我丫
用all in one板? 有無位插卡?
作者: skybread    時間: 2011-11-26 21:45

Progress update
Offer 發表於 2011-11-26 19:13

睇Back IO好似工控機底板黎
呢D板正
作者: Offer    時間: 2011-11-26 21:46

嚇得我丫
用all in one板? 有無位插卡?
kwliu 發表於 2011-11-26 21:42


有二個可能，一係用ITX 一係用MATX都有ON BOARD DISPLAY
作者: skybread    時間: 2011-11-26 22:54

係wor...隻火牛掉轉放唔怕積熱氣咩?
作者: Offer    時間: 2011-11-26 23:20

係wor...隻火牛掉轉放唔怕積熱氣咩?
skybread 發表於 2011-11-26 22:54



抽出ka
作者: skybread    時間: 2011-11-26 23:32

抽出ka
Offer 發表於 2011-11-26 23:20

喔...因為我果隻牛係由外抽入._.
作者: 556556bt    時間: 2011-11-27 02:32

強.... ~~
作者: Offer    時間: 2011-12-2 23:12

本帖最後由 Offer 於 2011-12-2 23:58 編輯

呢个Denon VFD Panel現在免費送比呢度有能力推着佢的師兄,有興趣可PM我在A shop交收

有線路圖,PCB圖,VFD datasheet,VFD driver datasheet及可能work的8051 sample code
[attach]1283790[/attach]

[attach]1283791[/attach]







作者: Offer    時間: 2011-12-2 23:22

本帖最後由 Offer 於 2011-12-2 23:24 編輯
  1. #include <reg52.h>

  3. sbit SCK=P3^5;  //CLK
  4. sbit SDA=P3^4;  //Data
  5. sbit RST=P3^3;  //CE
  6. sbit RESET=P3^2;  //RESET

  8. unsigned char G1[8]= (0xff,0x00,0x00,0x00,0x00,0x00,0xff,0x40);
  9. unsigned char G2[8]= (0x44,0x5c,0x8f,0x36,0x40,0x00,0x00,0x01);
  10. unsigned char G3[8]= (0xf2,0x4f,0xe1,0x24,0x00,0x00,0x00,0x02);
  11. unsigned char G4[8]= (0xf2,0x4f,0xe1,0x2c,0x30,0x00,0x00,0x03);
  12. unsigned char Count;
  13. /*復位腳*/
  14. #define RST_CLR        RST=0/*電平置低*/
  15. #define RST_SET        RST=1/*電平置高*/

  17. /*數據*/
  18. #define IO_CLR        SDA=0/*電平置低*/
  19. #define IO_SET        SDA=1/*電平置高*/


  22. /*時鐘信號*/
  23. #define SCK_CLR        SCK=0/*時鐘信號*/
  24. #define SCK_SET        SCK=1/*電平置高*/

  26. /*Reset信號*/
  27. #define RESET_CLR        RESET=0/*時鐘信號*/
  28. #define RESET_SET        RESET=1/*電平置高*/


  31. /*向DEON VFD寫入一字節數據*/
  32. void VFD_write_byte(unsigned char d)
  33. {
  34.         unsigned char i;
  35.     for (i = 0; i < 8; i ++)
  36.          {
  37.       if (d & 0x01)
  38.                  {
  39.           IO_SET;
  40.           }
  41.       else
  42.                  {
  43.           IO_CLR;
  44.          }
  45.       SCK_SET;
  46.       SCK_CLR;
  47.       d = d >> 1;
  48.       }
  49. //        RST_CLR;                                        /*停止VFD總線*/
  50. }

  52. main()
  53. {
  54. while(1)
  55. {
  56. RESET_CLR;
  57. RST_CLR;
  58. VFD_write_byte(0x76);
  59. RST_SET;
  60. for (Count =0; Count < 8 ;Count++)
  61.         {
  62.         VFD_write_byte(G1[Count]);
  63.         }

  65. RST_CLR;
  66. VFD_write_byte(0x76);
  67. RST_SET;


  70. for (Count =0; Count < 8 ;Count++)
  71.         {
  72.         VFD_write_byte(G2[Count]);
  73.         }


  76. RST_CLR;
  77. VFD_write_byte(0x76);
  78. RST_SET;
  79. for (Count =0; Count < 8 ;Count++)
  80.         {
  81.         VFD_write_byte(G3[Count]);
  82.         }

  84. RST_CLR;
  85. VFD_write_byte(0x76);
  86. RST_SET;


  89. for (Count =0; Count < 8 ;Count++)
  90.         {
  91.         VFD_write_byte(G4[Count]);
  92.         }


  95. }
  96. }
複製代碼
作者: ken_nx    時間: 2011-12-3 01:59

865 板... 我8月時先掉左粒P4C3.0 +2G DDR1 RAM
死底板救唔返
作者: ken_nx    時間: 2011-12-3 02:00

連帶兩張AGP8X ATI2400HD&3650HD
作者: Offer    時間: 2011-12-3 08:08

865 板... 我8月時先掉左粒P4C3.0 +2G DDR1 RAM
死底板救唔返
ken_nx 發表於 2011-12-3 01:59


呢個板的師兄個字典內好少用個掉字，只有拆改修送賣，用得最多係買同埋曬
作者: logoff    時間: 2011-12-3 08:43

呢個板的師兄個字典內好少用個掉字，只有拆改修送賣，用得最多係買同埋曬 ...
Offer 發表於 2011-12-3 08:08

仲利害过"蛇齋餅粽"。
作者: Offer    時間: 2011-12-3 12:03

仲利害过"蛇齋餅粽"。
logoff 發表於 2011-12-3 08:43


申利，我吾係議員
作者: skybread    時間: 2011-12-3 12:21

呢个Denon VFD Panel現在免費送比呢度有能力推着佢的師兄,有興趣可PM我在A shop交收

有線路圖,PCB圖,VFD d ...
Offer 發表於 2011-12-2 23:12

佢個AVR令人諗起Atmel AVR._.||
作者: Offer    時間: 2011-12-3 12:57

回復 80# skybread


    AVR 冇1804
作者: skybread    時間: 2011-12-3 13:18

回復  skybread


    AVR 冇1804
Offer 發表於 2011-12-3 12:57

咁又係
Atmel既多數都係89 90 91開頭
一係就10 20 40開頭
作者: KSC    時間: 2011-12-3 13:22

VFD有興趣，但想先問清楚
原本個VFD用乜野drive?
個VFD用乜控制器?要唔要自已砌個高壓電比它?
作者: Offer    時間: 2011-12-3 13:34

VFD有興趣，但想先問清楚
原本個VFD用乜野drive?
個VFD用乜控制器?要唔要自已砌個高壓電比它? ...
KSC 發表於 2011-12-3 13:22


師兄當然有食力去令佢重亮，我都覺得不太難只不過我的終極方案吾係用佢所以不如送比網友

你只要用8051，PIC，AVR三或四個IO已可推佢，我會比齊資料你包括時序而且只要4.5V AC+5V DC已可工作
作者: KSC    時間: 2011-12-3 13:49

咁我收下吧，今天晚上6:00應該會在太子,一係約個時間ssp交收
4.5V AC原本它係點做, reference to ground的+-2.25VAC定有DC offset的AC電(eg:0~4.5V sine wave?)
作者: Offer    時間: 2011-12-3 16:31

咁我收下吧，今天晚上6:00應該會在太子,一係約個時間ssp交收
4.5V AC原本它係點做, reference to ground的+ ...
KSC 發表於 2011-12-3 13:49



    應該出吾到九龍，不如我星期一放在A shop比你

你用隻4.5 或5V火牛在未整流前駁入PCB道便可，我會比埋個線路圖你便會明白
作者: Offer    時間: 2011-12-3 16:59

完成了!!
下一步就係把5.1後級放埋入去喇叭直插電腦

[attach]1284081[/attach]

[attach]1284082[/attach]
作者: tsmerit    時間: 2011-12-3 17:37

有藍光機就完美
作者: Offer    時間: 2011-12-3 18:07

有藍光機就完美
tsmerit 發表於 2011-12-3 17:37



    打算裝隻slot-in碟機
作者: tsmerit    時間: 2011-12-3 18:54

打算裝隻slot-in碟機
Offer 發表於 2011-12-3 18:07



外置定內置
如果內置就....神級
作者: logoff    時間: 2011-12-3 19:09

完成了!!
下一步就係把5.1後級放埋入去喇叭直插電腦
Offer 發表於 2011-12-3 16:59

團長好功夫！
完美的借屍還魂、借壳上市。
作者: Offer    時間: 2011-12-3 19:11

外置定內置
如果內置就....神級
tsmerit 發表於 2011-12-3 18:54



    內置
作者: Offer    時間: 2011-12-3 19:16

團長好功夫！
完美的借屍還魂、借壳上市。
logoff 發表於 2011-12-3 19:09

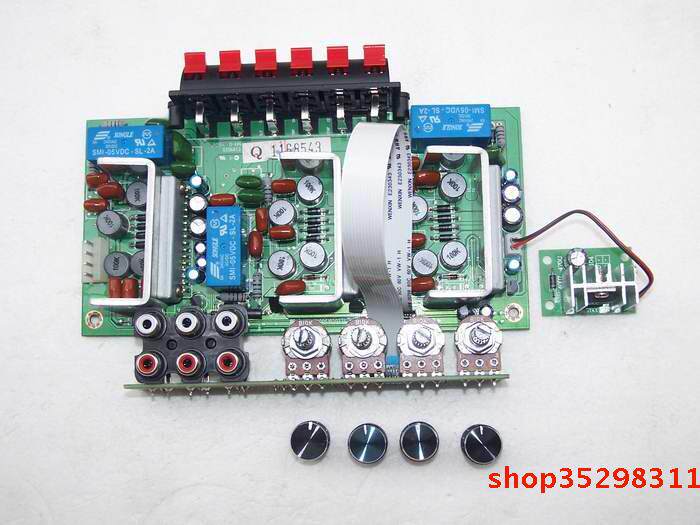

想買呢隻5.1放入去駁返所有端子及Volume

http://item.taobao.com/item.htm?id=9813540005
作者: logoff    時間: 2011-12-3 19:29

想買呢隻5.1放入去駁返所有端子及Volume
Offer 發表於 2011-12-3 19:16

呢件.......正呀！
可塑性、玩味甚高。
船(團)長：我想上船呀。
作者: Offer    時間: 2011-12-3 19:34

呢件.......正呀！
可塑性、玩味甚高。
船(團)長：我想上船呀。 ...
logoff 發表於 2011-12-3 19:29


甘一齊買返來玩預你一套
作者: logoff    時間: 2011-12-3 19:45

甘一齊買返來玩預你一套
Offer 發表於 2011-12-3 19:34

阿利路亞........！
作者: Offer    時間: 2011-12-3 20:19

阿利路亞........！
logoff 發表於 2011-12-3 19:45


我會明天下單，你要夾線版還是插線版？
作者: logoff    時間: 2011-12-3 20:23

我會明天下單，你要夾線版還是插線版？
Offer 發表於 2011-12-3 20:19

插線版.....唔該！
作者: Offer    時間: 2011-12-3 20:33

本帖最後由 Offer 於 2011-12-3 22:12 編輯
插線版.....唔該！
logoff 發表於 2011-12-3 20:23



    Ok
作者: Offer    時間: 2011-12-3 22:03

插線版.....唔該！
logoff 發表於 2011-12-3 20:23

這個是夾線接口






歡迎光臨 電腦領域 HKEPC Hardware (https://h2.hkepc.com/forum/) Powered by Discuz! 7.2
