作者: jwong852 時間: 2008-9-10 21:14 標題: 修牛記 – Sunbeamtech 550W PS
本帖最後由 jwong852 於 2010-9-4 10:07 編輯
3e3e3e 等o左我幾個月至得閒同佢整.
牛係 Sunbeamtech SUNNU550-EUAP 550W, 我都未聽過呢個牌子.
Sunbeamtech SUNNU550-EUAP 網上資料:
http://www.sunbeamtech.com/PRODUCTS/Power-supply/NUUO/nuuo-550.htm
好似幾勁o下.
病況又係有 +5V SB 輸出, 著唔到機.
俾電220V, 量5V Standby, 有輸出. Short PS_ON, +12V有輸出, 但一秒後就無o左.

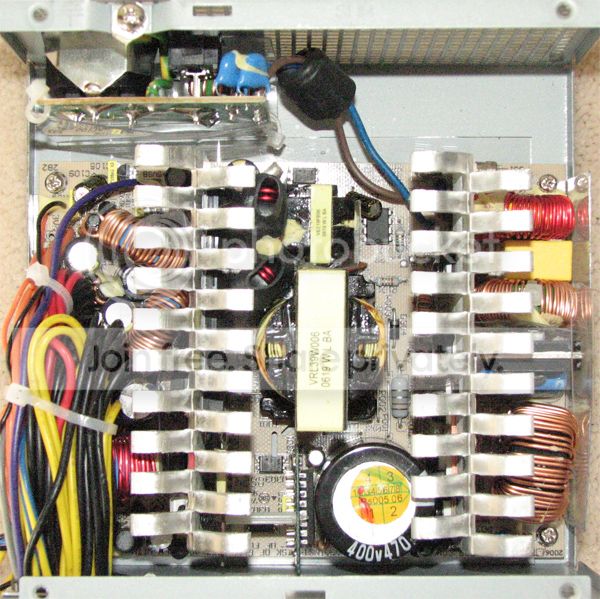

開蓋:
幾複雜o下, 重有四塊細底板.
一塊係Active PFC, 用ON仔NCP1653 :
一塊係風扇轉速控制, 用LM339:
主要控制部份:
PWM用TI TL3842, single end forward mode :
Voltage monitor 貪平用LM339, 如果用專用IC就唔使攪到用咁多電阻 :
唔用專用IC, 好難跟線路,
唯有影相, 印出o黎, 還原線路 : (好花時間
)
咁樣至知, optical couple 2 係用o黎開關主電源. Short o左佢, 就可以強行開著主電源.
用220V-110VAC isolated transformer 輸入, 有Active PFC 升壓, 唔 full load, 110VAC係OK.
開著後, 量各電壓 :
+12V output有 +12.28V
+5V output有 +5.11V
-12V output有 -12.3V
+3.3V output 得 2.02V !!!
唔怪得知一秒後就無o左輸出, LM339 以為3.3V overload, 保護電路工作, <一秒後cut 主電源. 應該係+3.3V組有問題. 拆電容量容量, 無問題.
咁樣可能係整流子有事, 好難拆, 要先拆 filter coil :
拆到了
, 係用二粒並聯 :
度一度, o下
, 無事 ? 再研究線路, 回輸取樣係從+12V及+5V. 驗查+5V o既51 ohm minimum loading 電阻, 無事.
加 200 ohm 電阻 在+12V output, 可以成功開機.
咁樣本來可以交貨. 不過, 咁樣係無搵出真正o既問題.
再研究, 發現PCB上, +5V 至 +3.3V 有空焊位:
如在這裏加電阻, 係可以在無負載時拉高+3.3V o既電壓. +3.3V o既minimum loading 電阻係15 ohm, 計算後, 應該用7.7 ohm 電阻.
(5-3.3)
------------- = 7.7
3.3/15
手頭無7.7 ohm 電阻, 用了4.7 ohm 1/2W 二粒串聯 = 9.4 ohm :
再俾電開機, 搞掂.
焊好 :
最後冚蓋, 煲機, 收工.
總結:
牛主話曾經換過晒D cap, 可能因此拆錯+焊漏此電阻,
搞到開唔到機. 解決問題好簡單, 找出問題根源o既過程就一D都唔簡單.
[ 本帖最後由 jwong852 於 2009-8-10 16:35 編輯 ]
作者: a720498 時間: 2008-9-10 21:35
咁神,牛王@@
作者: gorto 時間: 2008-9-10 21:40
真正牛魔王，乜壞牛都整得番，利害！
作者: reXxx 時間: 2008-9-10 21:55
目定口呆 , 真係好神
作者: VV 時間: 2008-9-10 22:10
原帖由 reXxx 於 2008-9-10 21:55 發表
目定口呆 , 真係好神
最重要有分享精神
作者: wah8899 時間: 2008-9-10 22:31
真係牛B...下次有壞牛...搵你幫手..收順D...作者: VV 時間: 2008-9-10 22:33
原帖由 reXxx 於 2008-9-10 21:55 發表
目定口呆 , 真係好神
最重要有分享精神
作者: Method 時間: 2008-9-10 22:50
好強的神人!
也證明了電容不是仙丹
作者: 3e3e3e 時間: 2008-9-10 23:57
無左粒電阻應該係上一手維修造成的，真係要比個服字你，咁好心機，星期六我會去拎，Thank you
亦希望某人唔好借D依抽水
作者: ywringo 時間: 2008-9-11 00:15
小弟甘拜下風
勁
作者: kingkong1299 時間: 2008-9-11 00:27
真係好心機
作者: foma 時間: 2008-9-11 00:42
衷心佩服
作者: ray08 時間: 2008-9-11 02:30
提示: 作者被禁止或刪除 內容自動屏蔽
作者: 聽風的歌 時間: 2008-9-11 03:12
真正牛王
作者: jj880088 時間: 2008-9-11 10:07
神人!
作者: wked 時間: 2008-9-11 10:30
提示: 作者被禁止或刪除 內容自動屏蔽
作者: rutellor 時間: 2008-9-11 11:01
原帖由 jwong852 於 2008-9-10 21:14 發表
3e3e3e 等o左我幾個月至得閒同佢整.
牛係 Sunbeamtech SUNNU550-EUAP 550W, 我都未聽過呢個牌子.
...
正呀
整牛引又起作者: 康斯坦汀 時間: 2008-9-11 14:54
提示: 作者被禁止或刪除 內容自動屏蔽
作者: hkepckk 時間: 2008-9-12 00:05
真係好強
牛王
作者: jamesy 時間: 2008-9-12 04:16
佩服樓主無私的付出
作者: dino_lo 時間: 2008-9-12 08:55
jwong852 真係能人所不能又有心機,分享過程.
見到你有dmm,和針錶,如何才能初步測量出元件是否正常.
電阻,電容就有他錶,dmm. fet管又如何呢?
作者: d7llmh 時間: 2008-9-12 11:04
Single end forward mode 出到550W
講真定講笑呀
作者: jwong852 時間: 2008-9-12 13:02
原帖由 dino_lo 於 2008-9-12 08:55 發表
jwong852 真係能人所不能又有心機,分享過程.
見到你有dmm,和針錶,如何才能初步測量出元件是否正常.
電阻,電容就有他錶,dmm. fet管又如何呢?
MOSFET 重容易度過bipolar transistor.
以NMOS為例 (已離開底板)：
1. 針錶用Rx10檔, DMM 用 LOW R檔
2. 先short 一short G 同 S 腳, 進入OFF state
3. D 接正 (針錶R檔係黑針, DMM係紅針), S接負, 應該唔通.
4. 反向通, 降壓約0.6V, 因有body diode.
5. G 接正, S接負一下, 讓GS 充電, 進入ON state. 但GS應該唔通電.
6. D 接正 (針錶R檔係黑針, DMM係紅針), S接負, 應該通. 內阻約= Rds_on.
接腳可查datasheet. 如做不到以上反應, MOSFET瓜得.
[ 本帖最後由 jwong852 於 2008-9-12 13:04 編輯 ]
作者: jwong852 時間: 2008-9-12 13:18
原帖由 d7llmh 於 2008-9-12 11:04 發表
Single end forward mode 出到550W
講真定講笑呀
出唔出足550W就唔知, 未測過.
用得3842 只有單端輸出, 做唔到half bridge, full bridge 或 push-pull.
用二粒MOSFET並聯 (非分開), 唔係FLYBACK, 就係FORWARD (輸出有大L).
FLYBACK MODE 更難出550W, RF 火牛要大一倍.
[ 本帖最後由 jwong852 於 2008-9-12 13:23 編輯 ]
作者: oo0t0oo 時間: 2008-9-12 16:01
果然強人....
作者: 3e3e3e 時間: 2008-9-12 17:47
測試成績來了
作者: reXxx 時間: 2008-9-12 20:32
原帖由 3e3e3e 於 2008-9-12 17:47 發表
測試成績來了
12v高得有點驚WO
作者: 3e3e3e 時間: 2008-9-12 21:09
原帖由 reXxx 於 2008-9-12 20:32 發表
12v高得有點驚WO
bios同speed Fan睇就正常，軟測當參考好了
作者: VATSHU 時間: 2008-9-12 23:02
ching 真係好心機 勁!!
作者: d7llmh 時間: 2008-9-12 23:18
原帖由 jwong852 於 2008-9-12 13:18 發表
出唔出足550W就唔知, 未測過.
用得3842 只有單端輸出, 做唔到half bridge, full bridge 或 push-pull.
用二粒MOSFET並聯 (非分開), 唔係FLYBACK, 就係FORWARD (輸出有大L).
FLYBACK MODE 更難出550W, RF 火牛要大一倍.
好奇怪5VSB隻牛點解唔見左？
找來找去見得一隻牛，新設計乎？
作者: 我是好寶寶 時間: 2008-9-13 09:40
我想請教樓主如果BIOS睇到果d火牛輸出資料準唔準？我果隻大概係咁.......
VCORE 1.424
+3.3V 1.424
+5.0V 5.0102
+12.0V 12.196
+5VSB 4.972
作者: d7llmh 時間: 2008-9-13 12:46
唔好怪我多咀。
用potential divider係5V俾電去3V，
min load OK, max. load衰硬。
問題係3.3V regulate 唔到，
點解唔check mag amp 個controller TL431果part
作者: jackson123456 時間: 2008-9-13 12:53
強人!
作者: fatau 時間: 2008-9-13 12:57
原帖由 wked 於 2008-9-11 10:30 發表
樓主真係當研究或幫版友
如果呢单 case, 計足時間人工. 貴過買新嘅.
所以代理售後做一換一係平過維修
作者: SamSo 時間: 2008-9-13 17:47
一個字"勁"
作者: Rafael段 時間: 2008-9-13 18:06
目定口呆....樓主
作者: jwong852 時間: 2008-9-13 18:27
原帖由 d7llmh 於 2008-9-12 23:18 發表
好奇怪5VSB隻牛點解唔見左？
找來找去見得一隻牛，新設計乎？
5VSB牛在圖三下面小PCB底下. 5VSB 無問題, 所以無影相.
作者: jwong852 時間: 2008-9-13 18:33
原帖由 d7llmh 於 2008-9-13 12:46 發表
唔好怪我多咀。
用potential divider係5V俾電去3V，
min load OK, max. load衰硬。
問題係3.3V regulate 唔到，
點解唔check mag amp 個controller TL431果part
R divider 係令minimum loading 時電壓正常, 開到機就得.
大loading 時3.3V cross regulation 係靠輸出common core inductor.
9.4 ohm 係毫無作用.
作者: d7llmh 時間: 2008-9-13 19:49
好明顯3.3V係用Mag Amp 做regulation
證據1: mag amp 粒coil
證據2: PCB有mag amp 線路
作者: jwong852 時間: 2008-9-13 20:34
原帖由 d7llmh 於 2008-9-13 19:49 發表
好明顯3.3V係用Mag Amp 做regulation
證據1: mag amp 粒coil
證據2: PCB有mag amp 線路
You may correct. Next time I should check this part too. Thanks.
作者: sillydanny 時間: 2008-9-14 10:21
好專業........勁....
作者: ckit 時間: 2008-9-14 12:18
無言...1d都睇唔明
佩服!!!
作者: carnival_mc7 時間: 2008-9-17 23:46
提示: 作者被禁止或刪除 內容自動屏蔽
作者: roymung9103 時間: 2008-9-19 20:32
強者
如果系我就好
作者: 刀中不二 時間: 2008-9-23 01:47
2themax上面都無人曉甘整
作者: 刀中不二 時間: 2008-9-23 01:49
換cap換死左
作者: dickchan 時間: 2008-9-23 10:40
專業中的專業, 勁
作者: t1174-3 時間: 2008-9-23 11:11
不只專業, 而且是環保而先鋒!
作者: sunyung 時間: 2008-9-23 14:25
不如樓主做特許經營, 為EPC 會員服務
作者: azothterry 時間: 2008-9-23 15:04
ｄｉｙ 精神！非常佩服！
咁樣搞一搞都搞成日！
計工時都買得返一隻火牛
作者: doraemonkkk 時間: 2008-9-23 15:18
非常專業,不過好花時間... 不過樓主修牛所得既滿足感唔係金錢同時間可以買...佩服!
作者: yaeiou 時間: 2008-9-23 18:46
原帖由 jwong852 於 2008-9-12 01:02 PM 發表
MOSFET 重容易度過bipolar transistor.
以NMOS為例 (已離開底板)：
1. 針錶用Rx10檔, DMM 用 LOW R檔
2. 先short 一short G 同 S 腳, 進入OFF state
3. D 接正 (針錶R檔係黑針, DMM係紅針), S接負, 應該唔通.
4. 反 ...
樓主分享了會楂筷子之內行人常用之transistor and FET 之快速量度法, 佩服,
維修火牛, 相信高價之產品, 才可以採用這些方法
現時之維修, 多數是有板壞就換新板, 有火牛壞就換新牛, 況且普通民用PC之新零件, 祇售數百元, 換新零件, 對公司和顧客皆好些,
但分享之心可嘉
[ 本帖最後由 yaeiou 於 2008-9-23 19:06 編輯 ]
作者: peterkk0437 時間: 2008-9-23 19:35
勁....好專業........
作者: x86sniper 時間: 2008-9-23 22:52
原帖由 jwong852 於 2008-9-12 13:02 發表
MOSFET 重容易度過bipolar transistor.
以NMOS為例 (已離開底板)：
1. 針錶用Rx10檔, DMM 用 LOW R檔
2. 先short 一short G 同 S 腳, 進入OFF state
3. D 接正 (針錶R檔係黑針, DMM係紅針), S接負, 應該唔通.
4. 反 ...
同我用開既方法一樣
不過有一個缺點係, 呢個方法測唔出性能下降, 死唔晒既MOS
作者: e8400 時間: 2008-9-24 00:37
好pro...
下次有問題...
叫幫下手
作者: yaeiou 時間: 2008-9-25 15:00
原帖由 x86sniper 於 2008-9-23 10:52 PM 發表
同我用開既方法一樣
不過有一個缺點係, 呢個方法測唔出性能下降, 死唔晒既MOS
多數人皆用這簡易法來check 這類三隻腳之零件, 相信很小人會用curve tracer 之類, 來較認真地check
自己也屬眾人貪方便類別
[ 本帖最後由 yaeiou 於 2008-9-25 15:09 編輯 ]
作者: roymung9103 時間: 2009-4-6 21:25
吾比個good 你都吾得
作者: ray9791 時間: 2009-4-17 13:30
提示: 作者被禁止或刪除 內容自動屏蔽
作者: lion97 時間: 2009-6-9 13:20
華 陀 再 世
作者: 小雨點 時間: 2009-6-18 07:05
好專業
作者: 天父之子 時間: 2009-6-23 12:35
得閒睇下溫習下幾好呀,又了解深刻D了.
作者: aR_man 時間: 2009-7-5 07:46
牛神呀^^
作者: 右魚河 時間: 2009-8-12 15:06
我有部dvd機個電源死咗, 俾你整整得唔得?
作者: hep00066 時間: 2009-8-20 17:16
提示: 作者被禁止或刪除 內容自動屏蔽
作者: laurence 時間: 2009-8-21 04:05
司兄超勁, 肯定係工程司... ...讀咩出黎架? 好想好似你咁=.=!(妄想)
作者: lfckit 時間: 2009-8-26 02:01
真係睇到 o 晒咀,師兄 勁呀
作者: chrislau 時間: 2009-8-26 09:44
Wooo.. 勁!!!
作者: wahoo9394 時間: 2009-9-12 12:50
勁,正 多謝分享 ^ ^
請問如果想由頭學起電嘅相關基本野,,應該响圖書館搵d咩書睇????
作者: Victorychan2002 時間: 2009-9-25 11:25
提示: 作者被禁止或刪除 內容自動屏蔽
作者: jwong852 時間: 2009-9-25 11:28
原帖由 Victorychan2002 於 2009-9-25 11:25 發表
CHing i have a problem on my PS, a cheap PS, the output drop cause reboot, i have change all the cap on hand, the voltage rise and solve reboot problem, small size cap due to no stock on hand so no ch ...
1000uF 16V is usually used for output filtering, better change ASAP.
For cap <500uF, they are mostly used for small current filtering, no immediate need to change until you have problem again.
作者: Victorychan2002 時間: 2009-9-26 13:32
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ckr0322 時間: 2009-9-26 13:46
佩服.....
樓主太強了....
唔知隻牛老化有冇得整呢
作者: jwong852 時間: 2009-9-26 14:03
原帖由 Victorychan2002 於 2009-9-26 13:32 發表
thanks ching, there have a c945 3pin transistor near the cable of the output, is it BC945? do i need to change it? thanks.
If there is no problem, no need to change BC945.
It may be used for fan speed control.
