作者: kmb3av188 時間: 2020-4-3 00:00 標題: [Epson] WP 4531 漏墨維修記
[Epson] WP 4531 漏墨維修記
維修難度: 3粒星(10粒滿)
需要時間: 30分鐘
參考:
Epson WP-4545 leaking yellow ink. How to repair.
https://www.youtube.com/watch?v=-S6sz8ET4Sw
https://www.instructables.com/id/Fix-Epson-WP-4525-Ink-Leak/
epson printer WP-4020 ink leak problem - disassembly
(WP-4511 WP-4515 WP-4521 WP-4525 WP-4530 WP-4531 WP-4540 WP-4545)
https://www.youtube.com/watch?v=ZZ1jkgE9TtA
https://www.eevblog.com/forum/chat/epson-wp-4530-yellow-ink-leak/

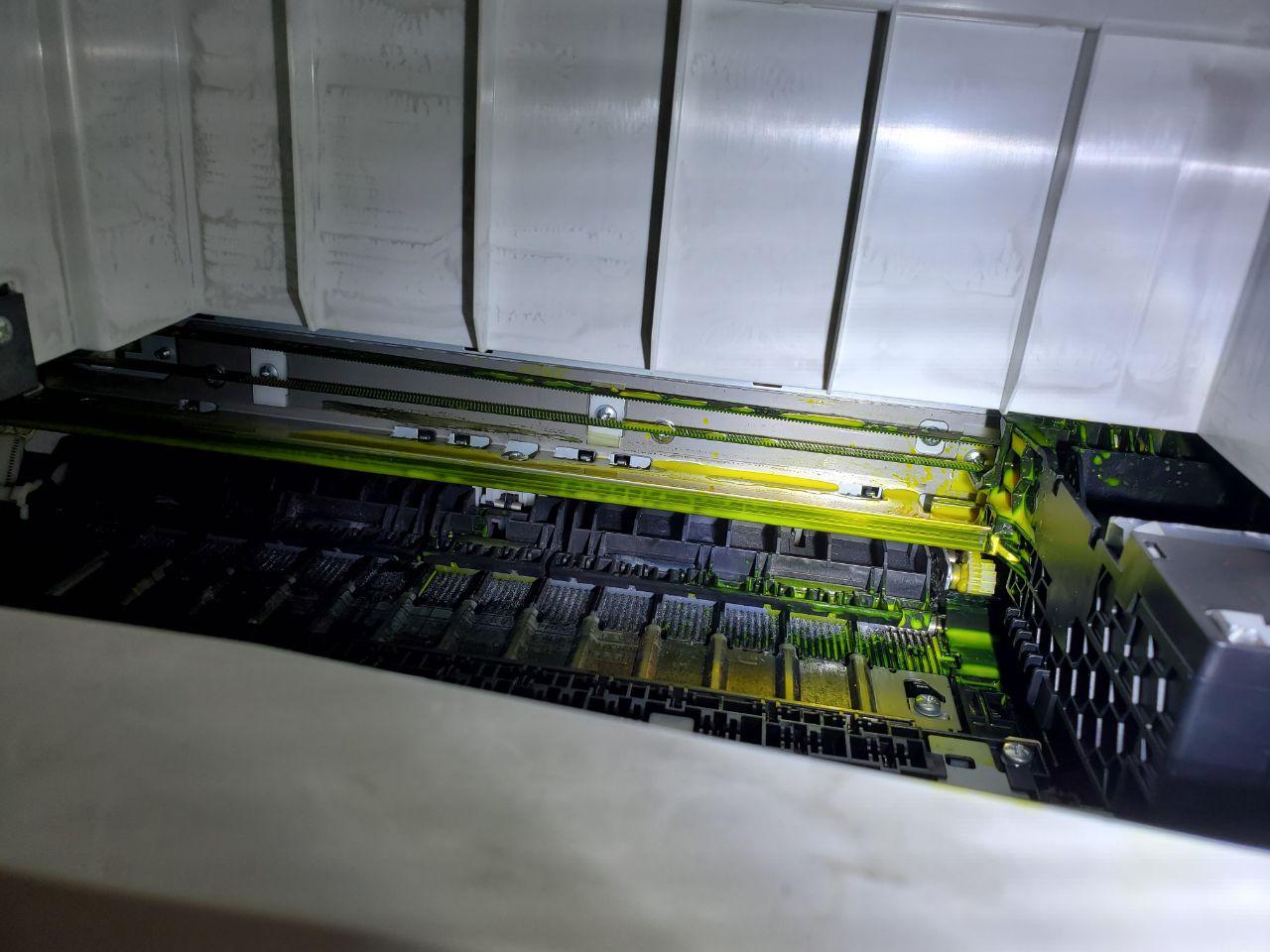

症狀:
1.列印任何野都會漏黃色
2.機內漏墨
3.紅色曾經有空氣塞頭
圖片附件: 1.jpg (2020-4-2 23:58, 127.28 KB) / 下載次數 146https://h2.hkepc.com/forum/attachment.php?aid=2184786&k=752957a982bff29fd2a6740ce3cf8801&t=1781807289&sid=1cZwGQMzMkJ
作者: kmb3av188 時間: 2020-4-3 00:08

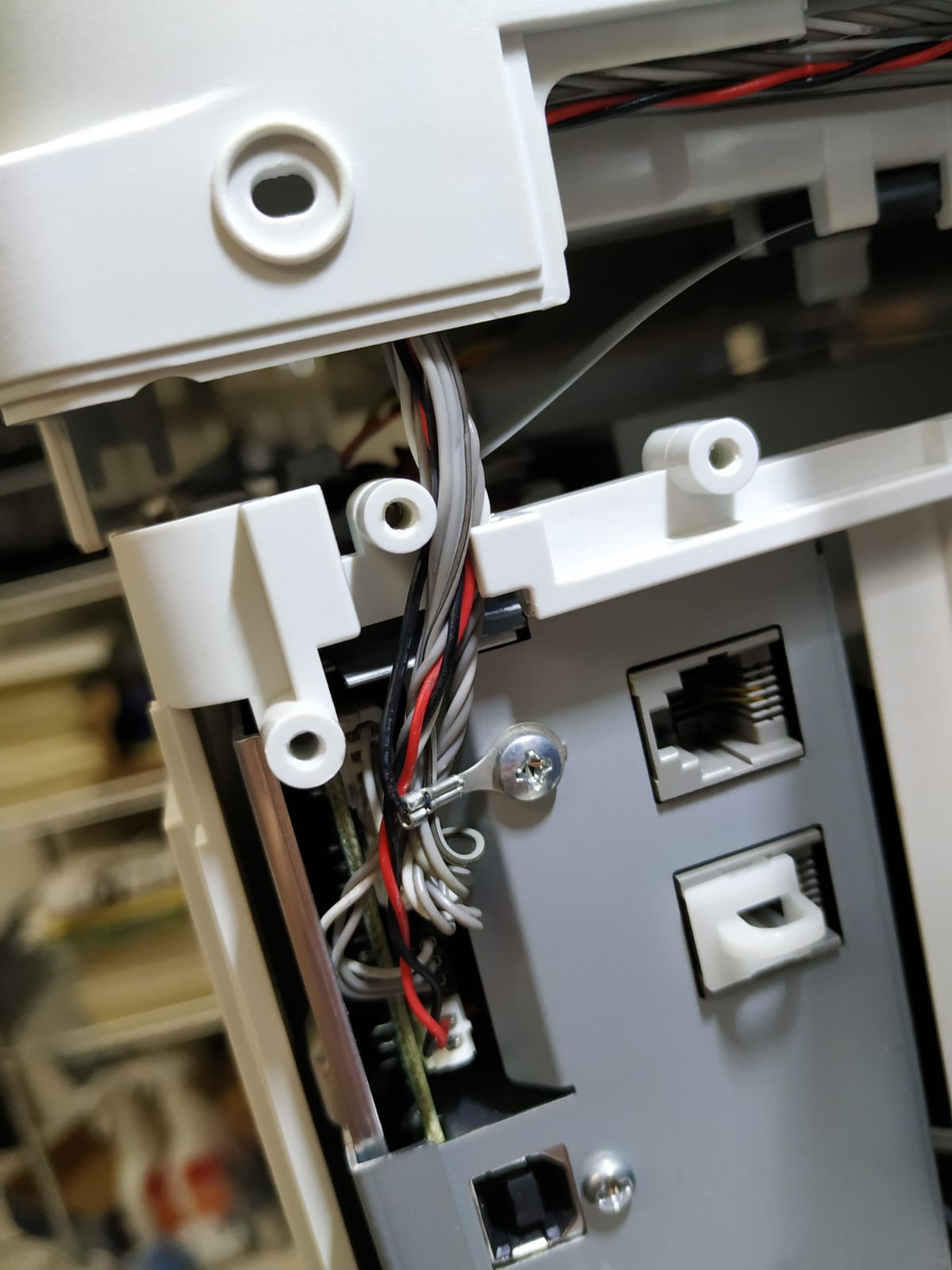

先拆機背所有螺絲
再拆制面

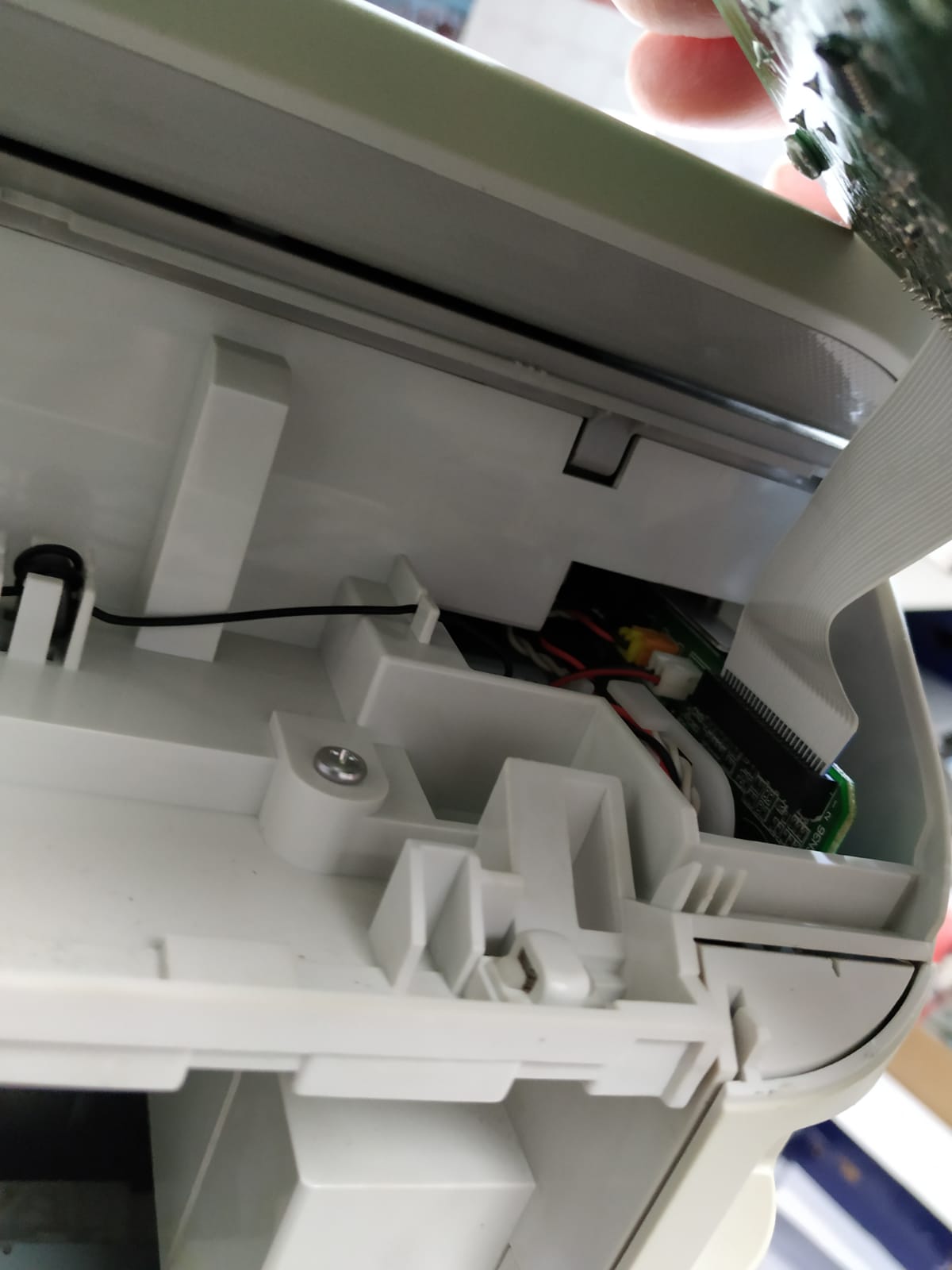

小心機制排線

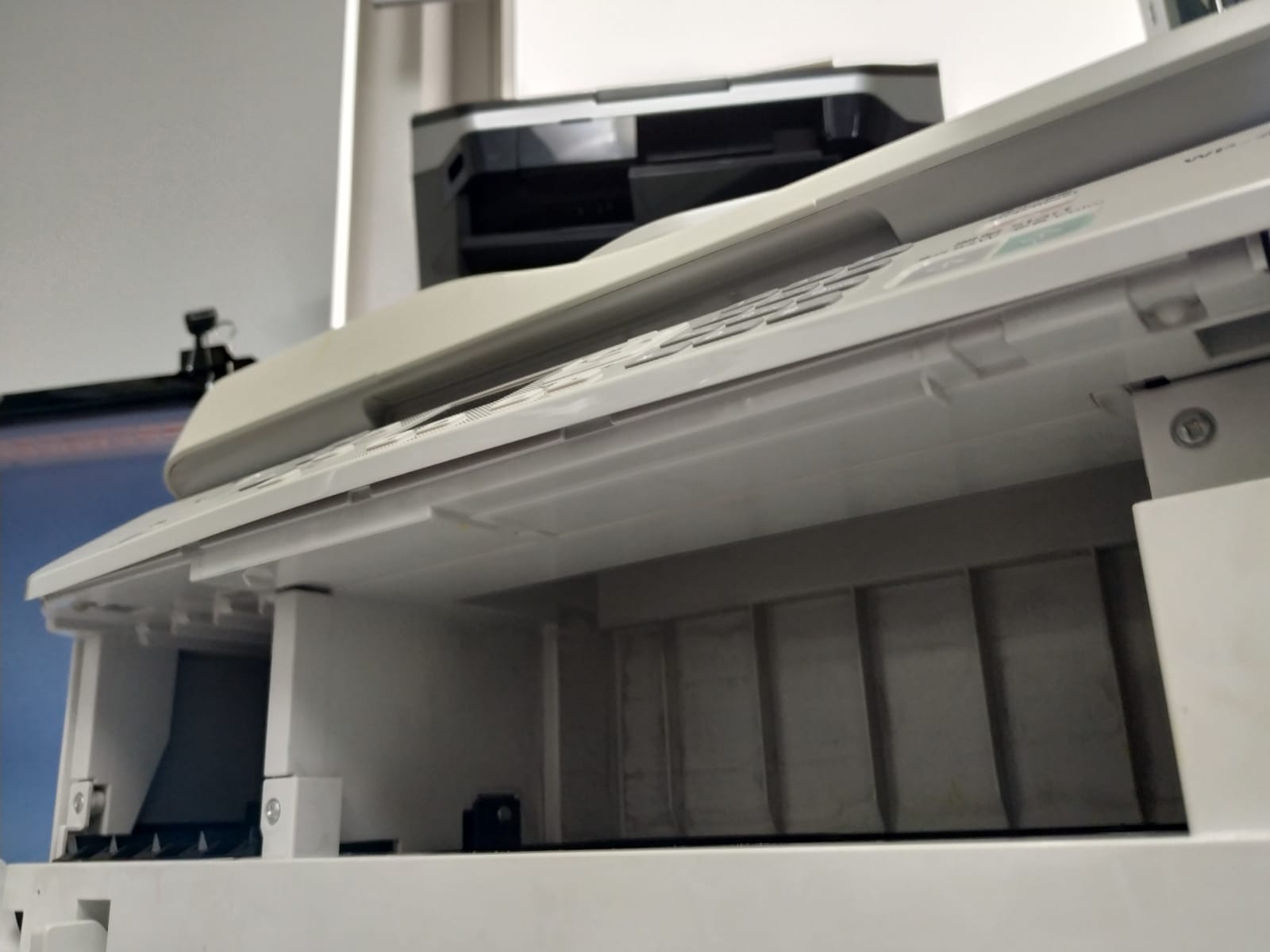

拆掃瞄器/送稿器線

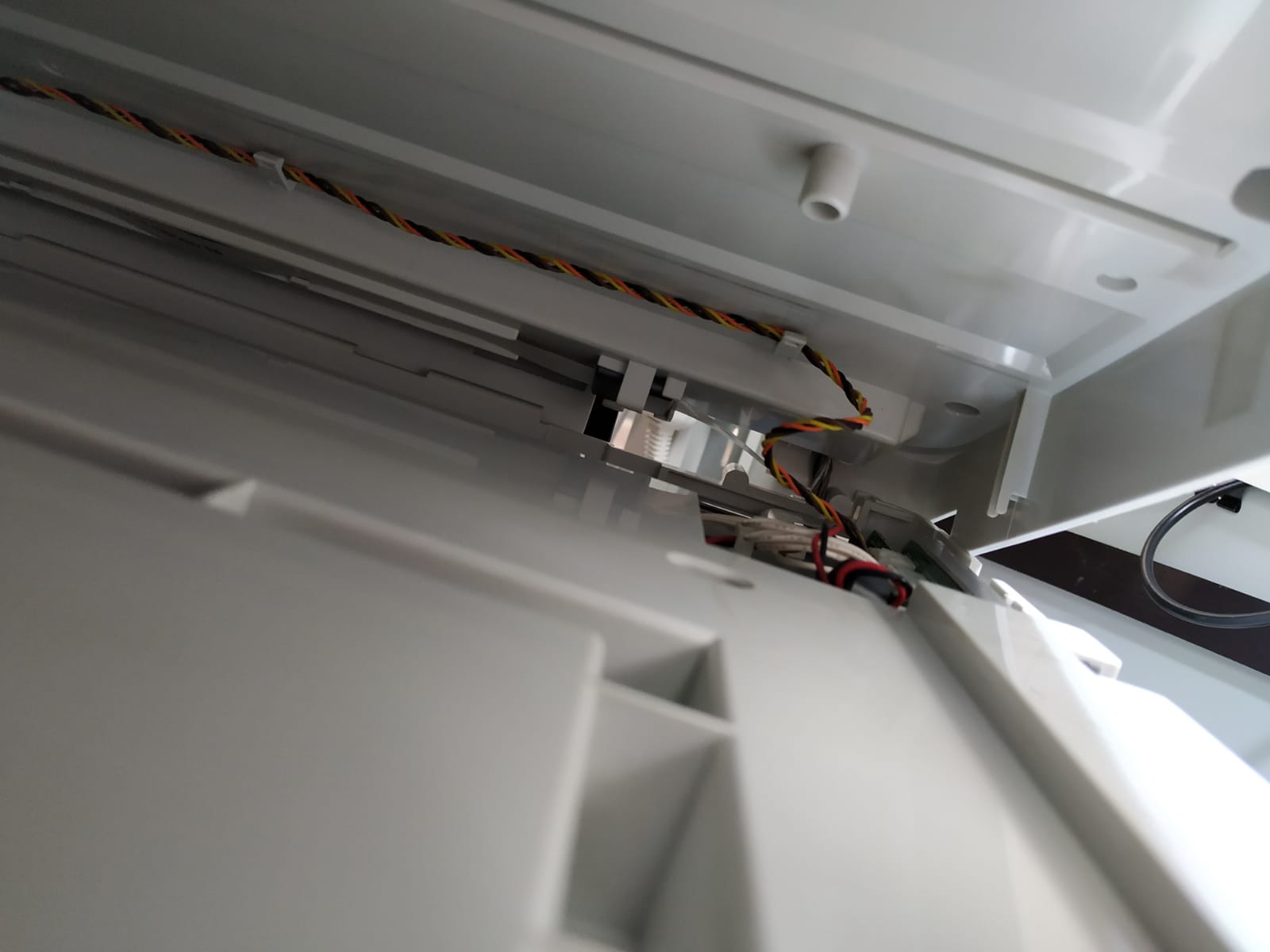

小心掃瞄器下方排線

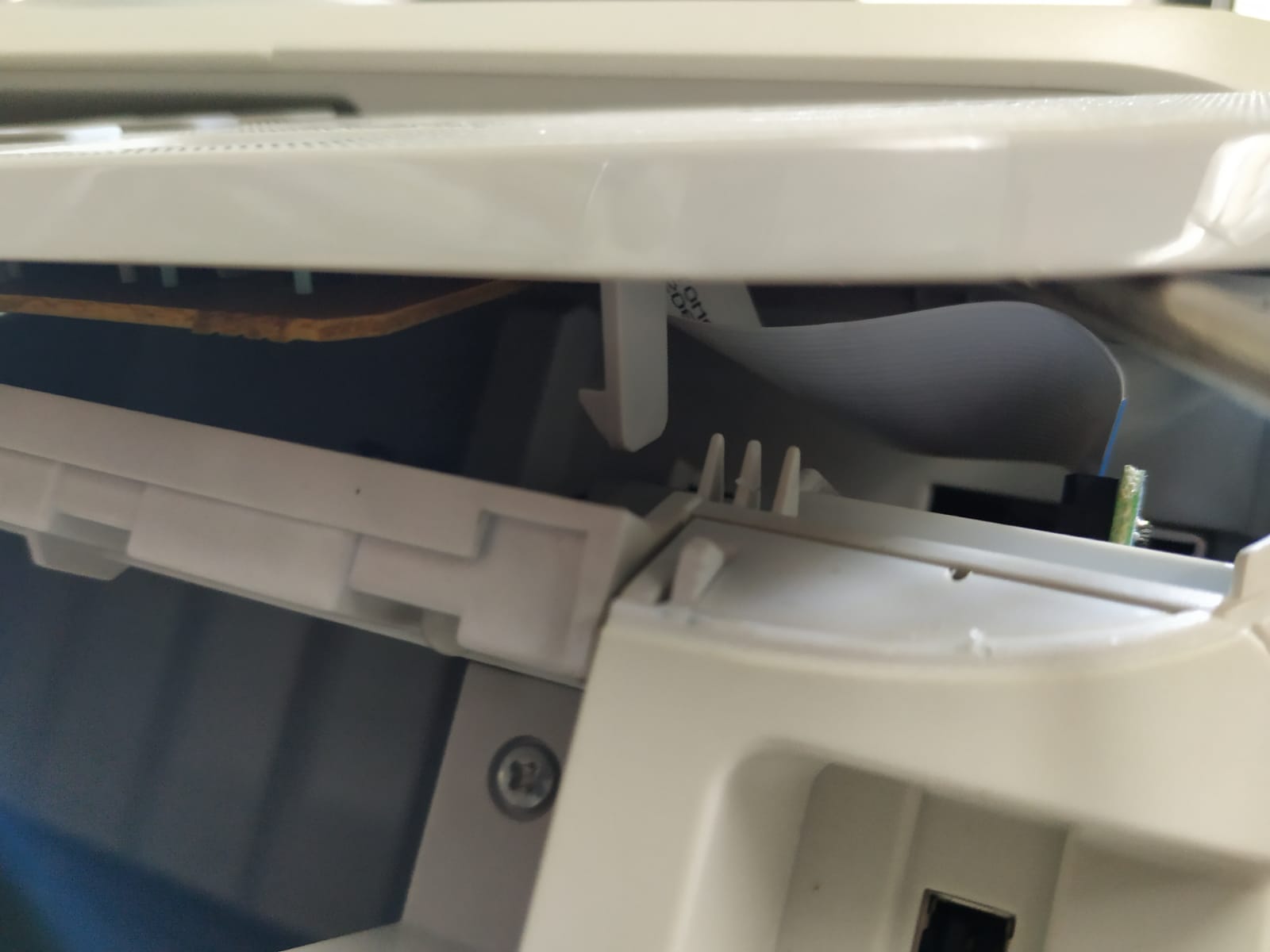

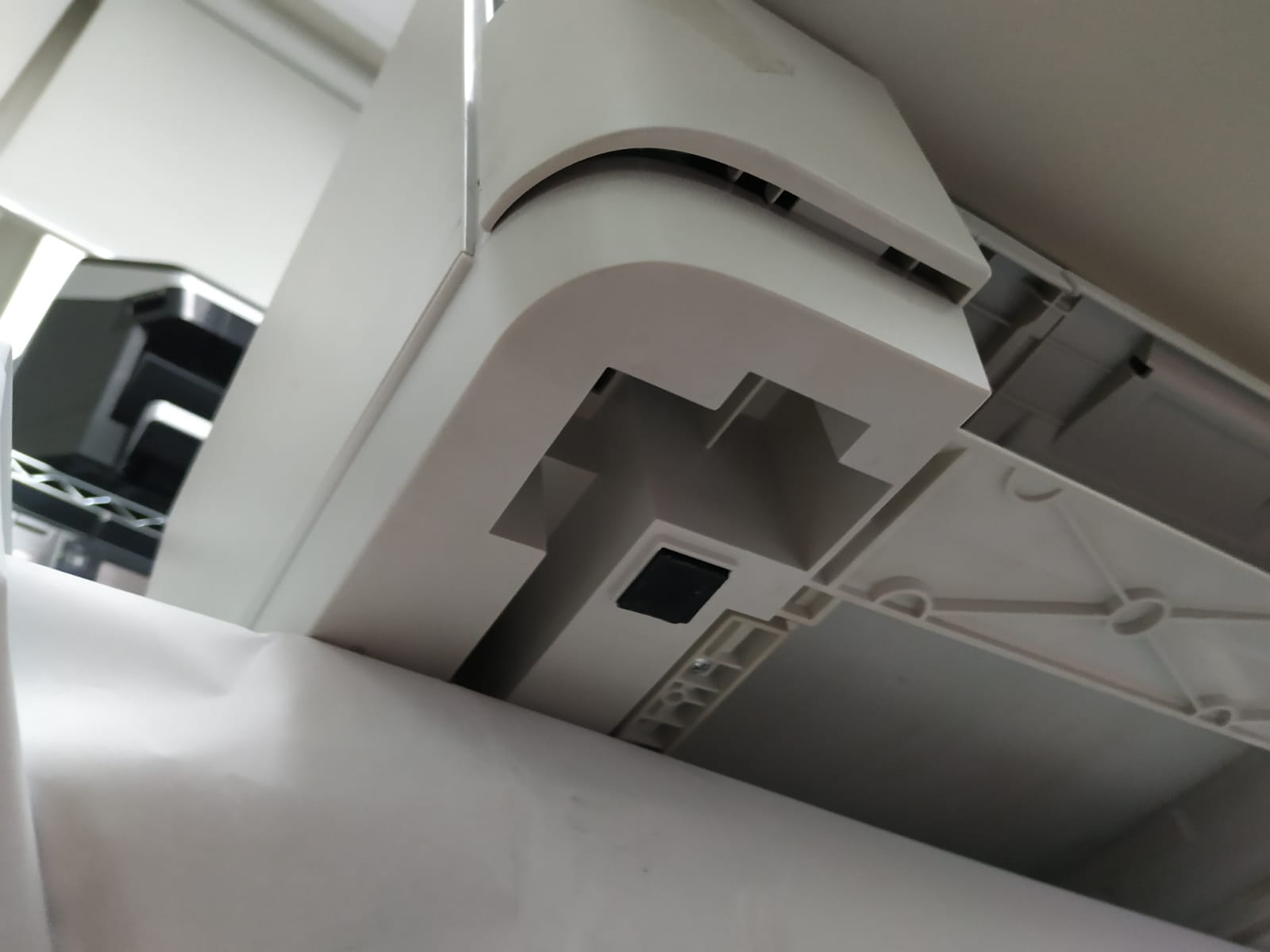

拆主機膠殼，機底有2個卡扣

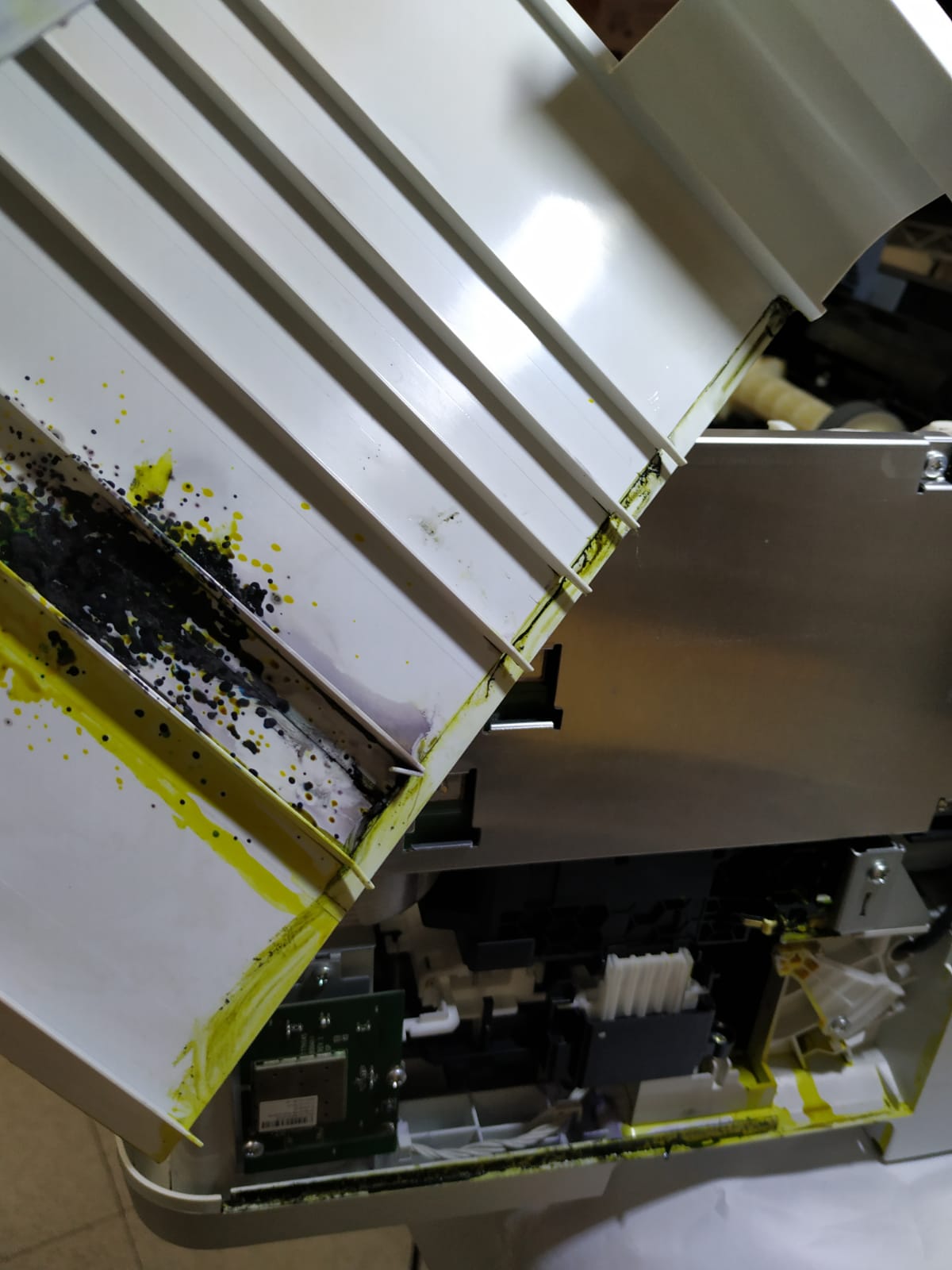

漏墨到成機都係

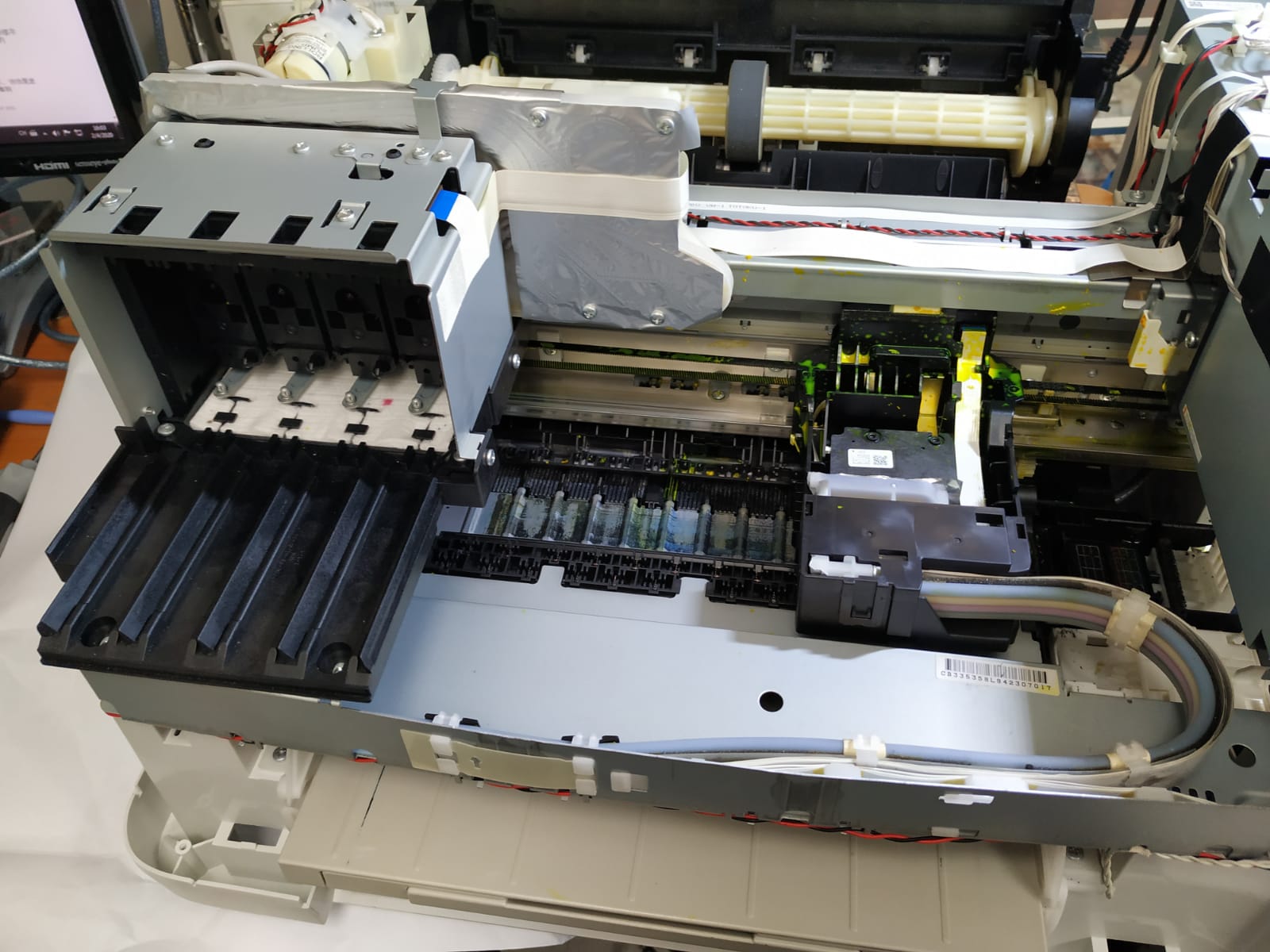

拆去外殼即可更換墨架

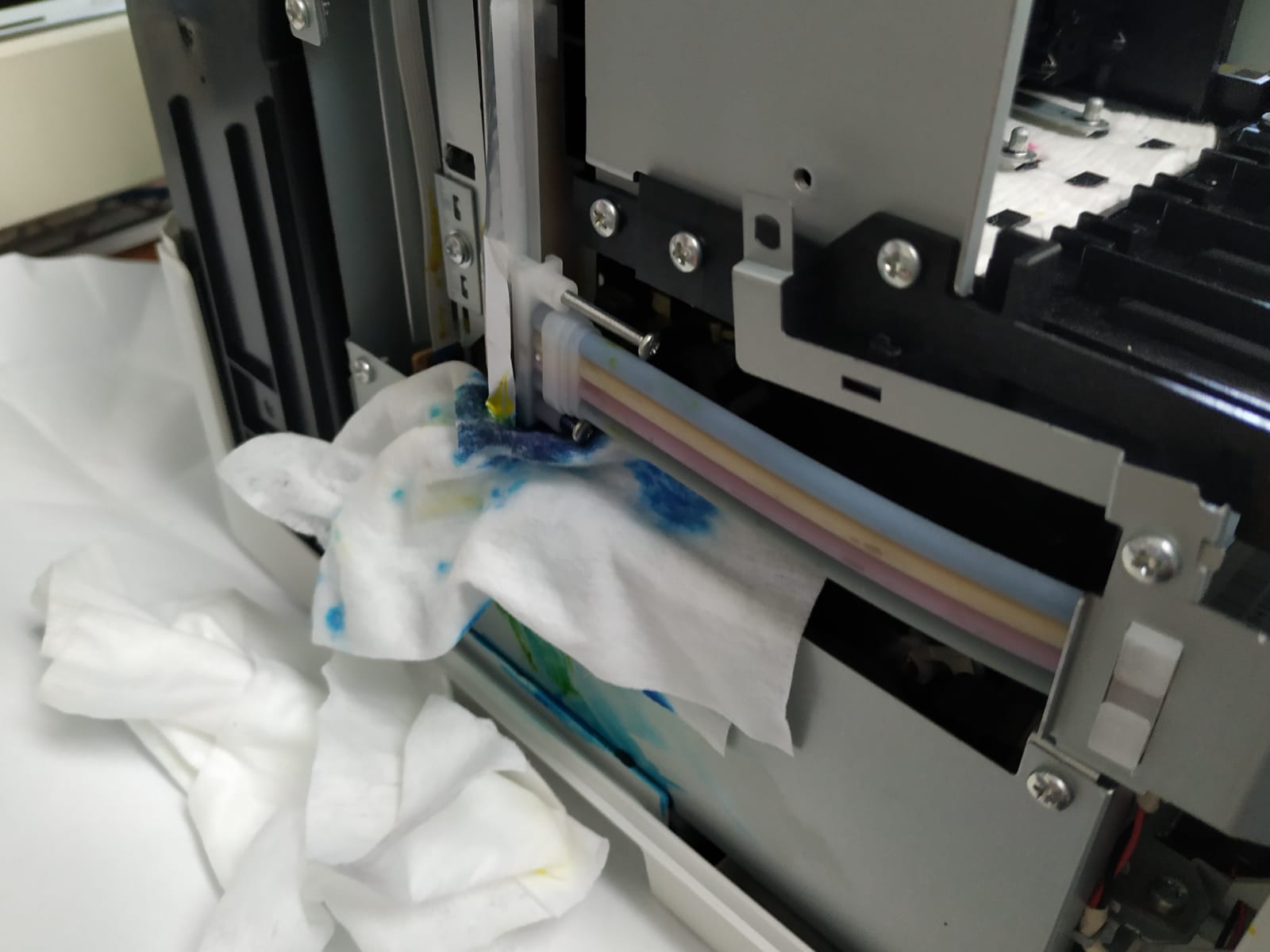

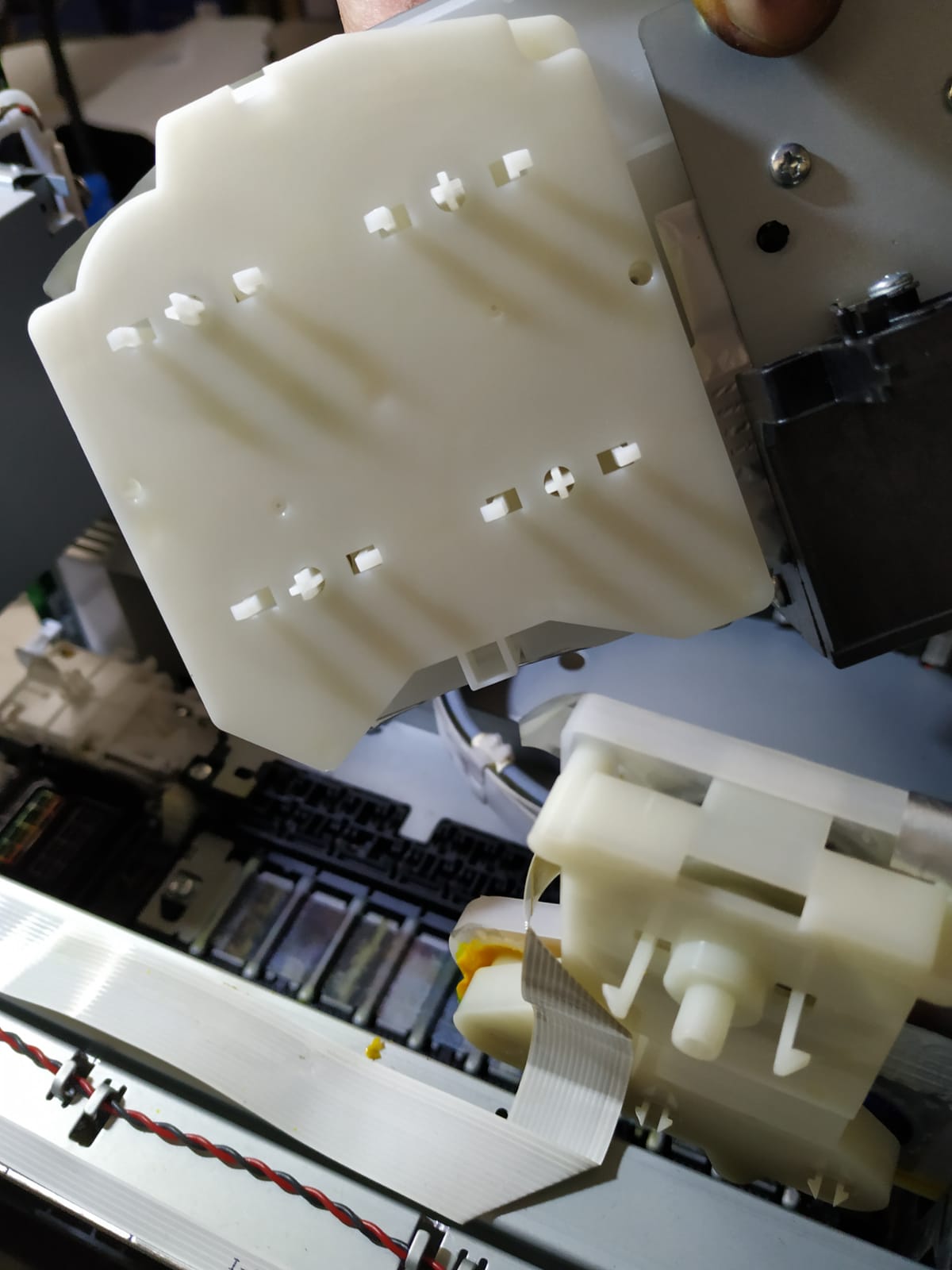

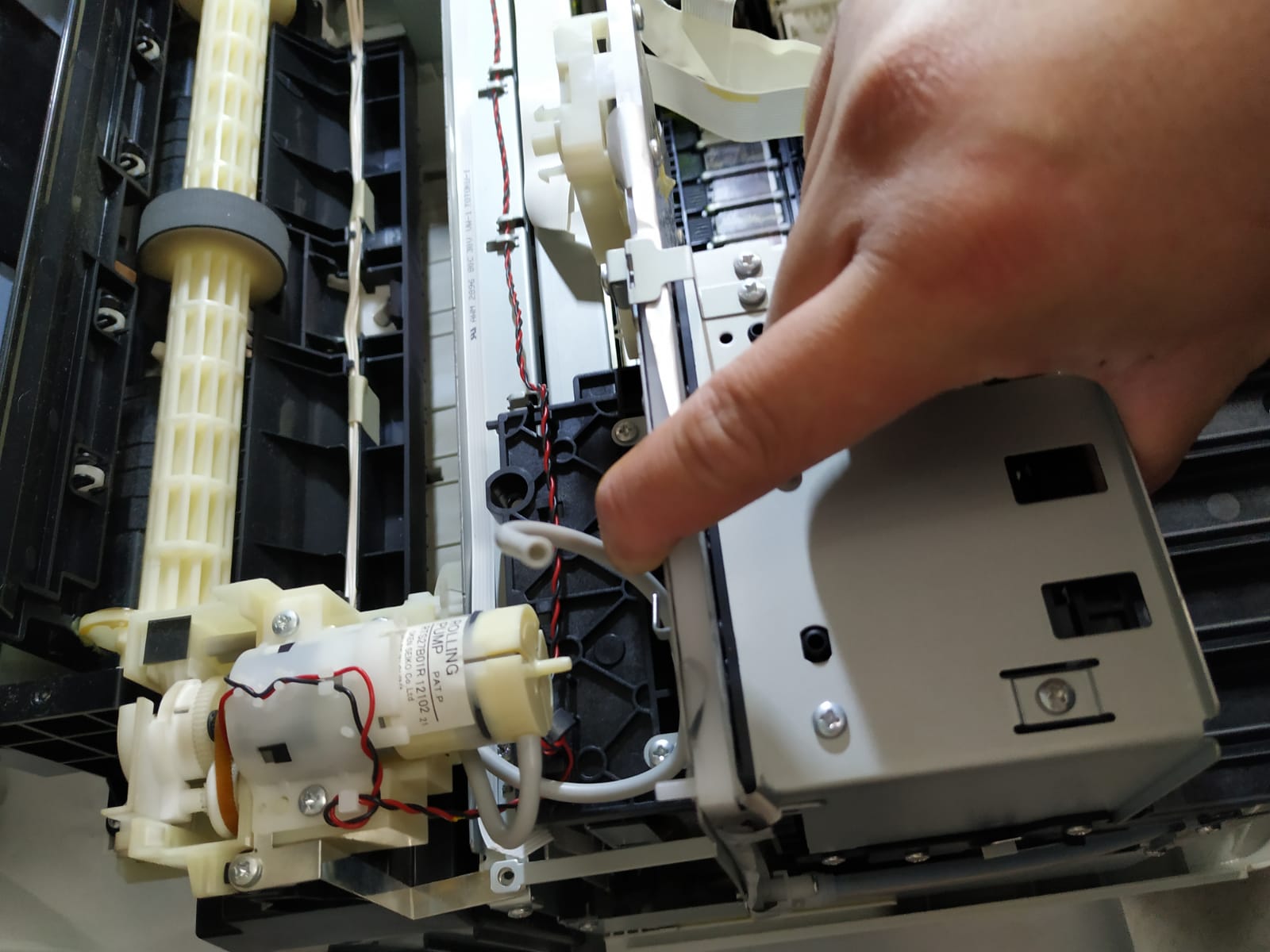

拆墨盒架泵組件喉
圖片附件: 2.jpg (2020-4-3 00:04, 87.94 KB) / 下載次數 163https://h2.hkepc.com/forum/attachment.php?aid=2184787&k=e83820012996b36bb9c40fe7d7a3e8b9&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 3.jpg (2020-4-3 00:04, 71.66 KB) / 下載次數 196https://h2.hkepc.com/forum/attachment.php?aid=2184788&k=05a9898b6e08a30a7be7d79be350973e&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 4.jpg (2020-4-3 00:04, 94.76 KB) / 下載次數 169https://h2.hkepc.com/forum/attachment.php?aid=2184789&k=2f20a345bf7497af7626f85b2e4d1ed8&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 5.jpg (2020-4-3 00:04, 68.9 KB) / 下載次數 162https://h2.hkepc.com/forum/attachment.php?aid=2184790&k=69d3a056d639ec00edeef85818b8cd6b&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 6.5.jpg (2020-4-3 00:04, 126.29 KB) / 下載次數 149https://h2.hkepc.com/forum/attachment.php?aid=2184791&k=d6598cb7d47c90e70345f6490bb89981&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 6.jpg (2020-4-3 00:04, 77.29 KB) / 下載次數 191https://h2.hkepc.com/forum/attachment.php?aid=2184792&k=3e7502edf02325a4dda5a65d574d0e8a&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 7.jpg (2020-4-3 00:04, 130.99 KB) / 下載次數 230https://h2.hkepc.com/forum/attachment.php?aid=2184793&k=592f5e0f9538f580d4cbf3e5a5c598be&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 8.jpg (2020-4-3 00:04, 191.08 KB) / 下載次數 166https://h2.hkepc.com/forum/attachment.php?aid=2184794&k=8db1baba1e377063283935332ca0b176&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 9.jpg (2020-4-3 00:04, 153.16 KB) / 下載次數 157https://h2.hkepc.com/forum/attachment.php?aid=2184795&k=ad90f347dad18ec729efbe25c5cc26e9&t=1781807289&sid=1cZwGQMzMkJ
作者: kmb3av188 時間: 2020-4-3 00:12
淘寶買來的新墨架(@~120人仔一個)
小心拆原有墨架的內連供喉，要帶手套+一定要有紙巾吸墨

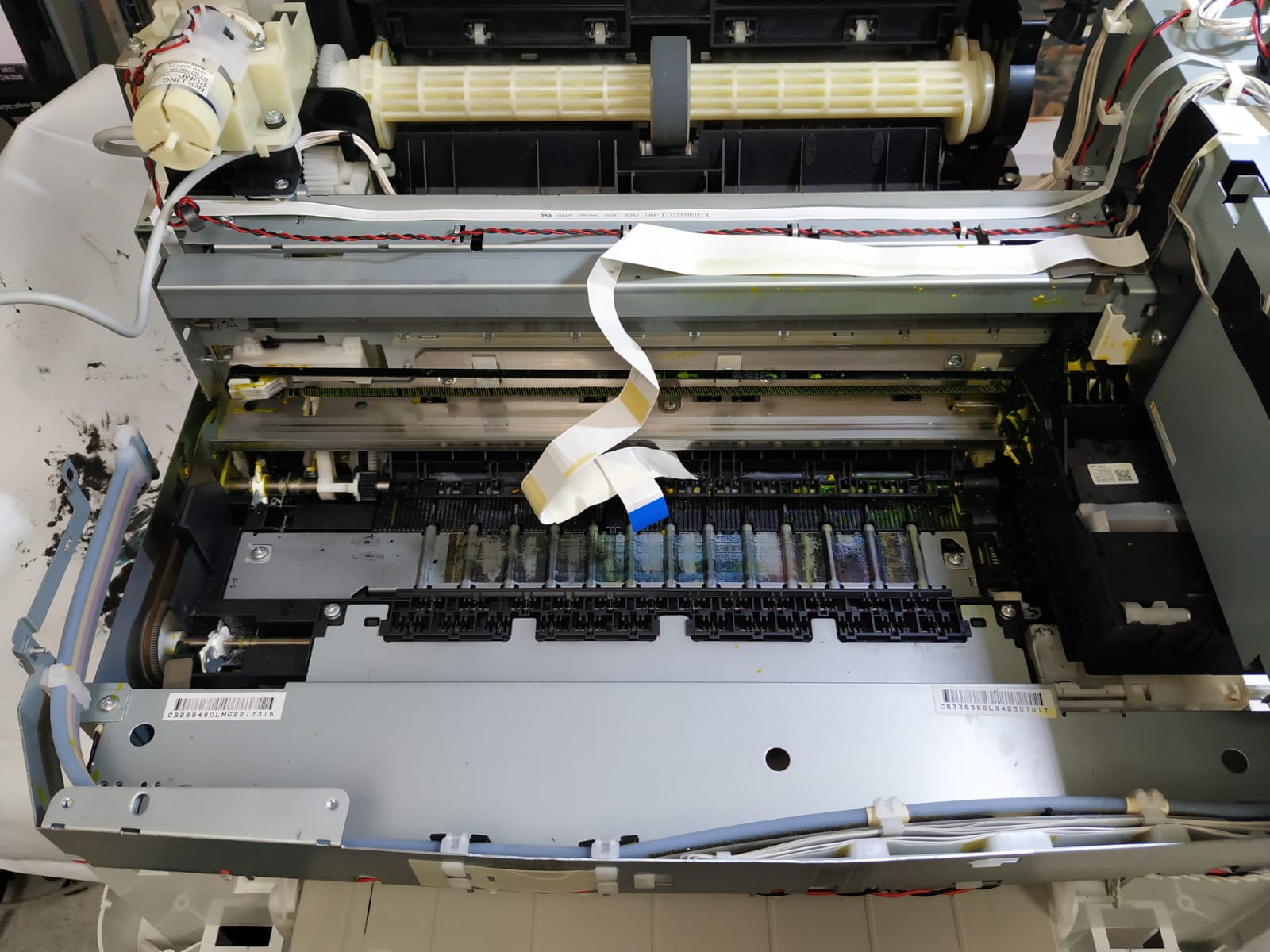

拆去零件後的機架(設計沒有墨車底棉花，所以沒有無邊打印)

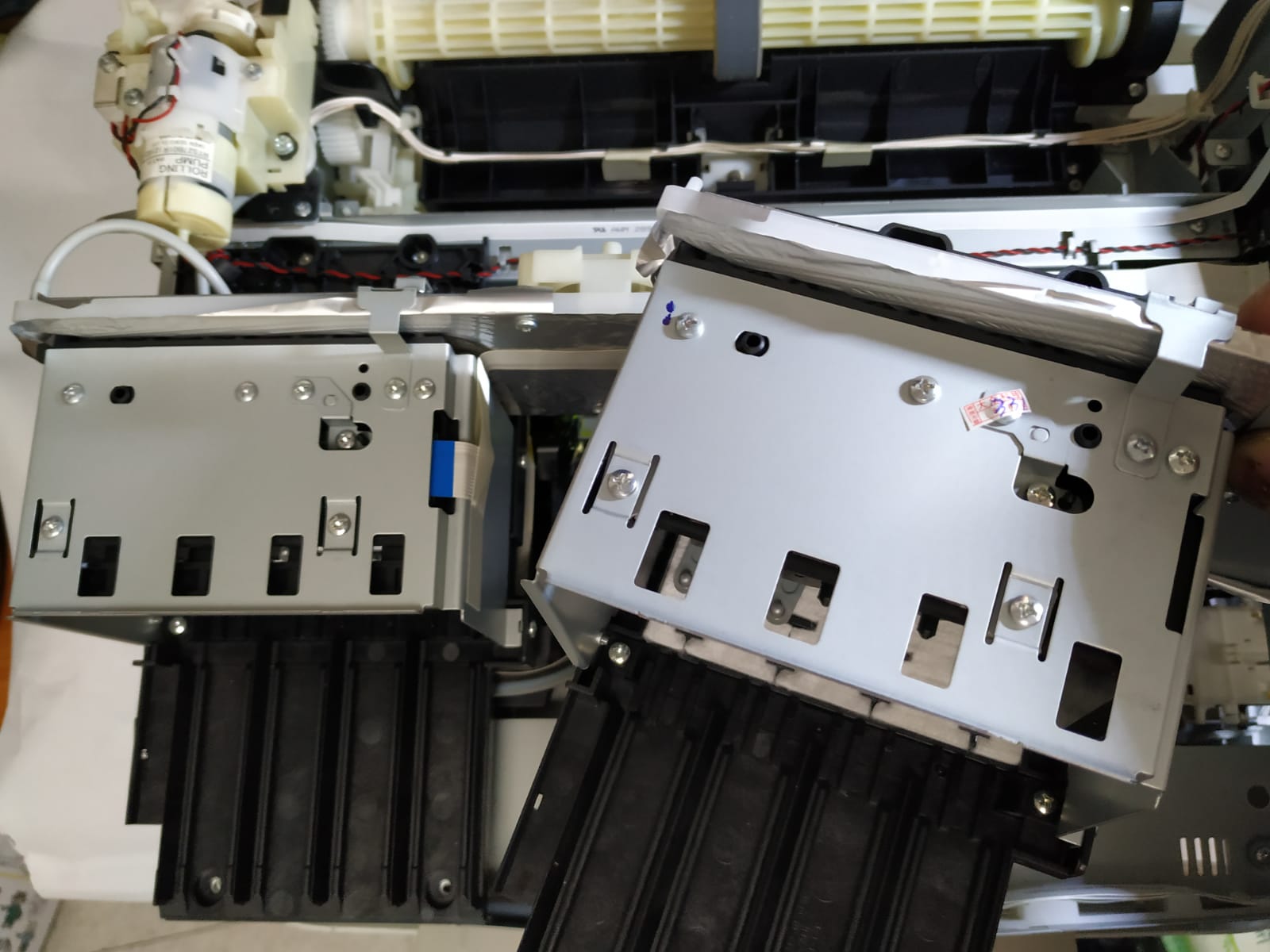

驚覺淘寶新買既墨架係唔同設計，好明顯EPSON 設計係知道咩事

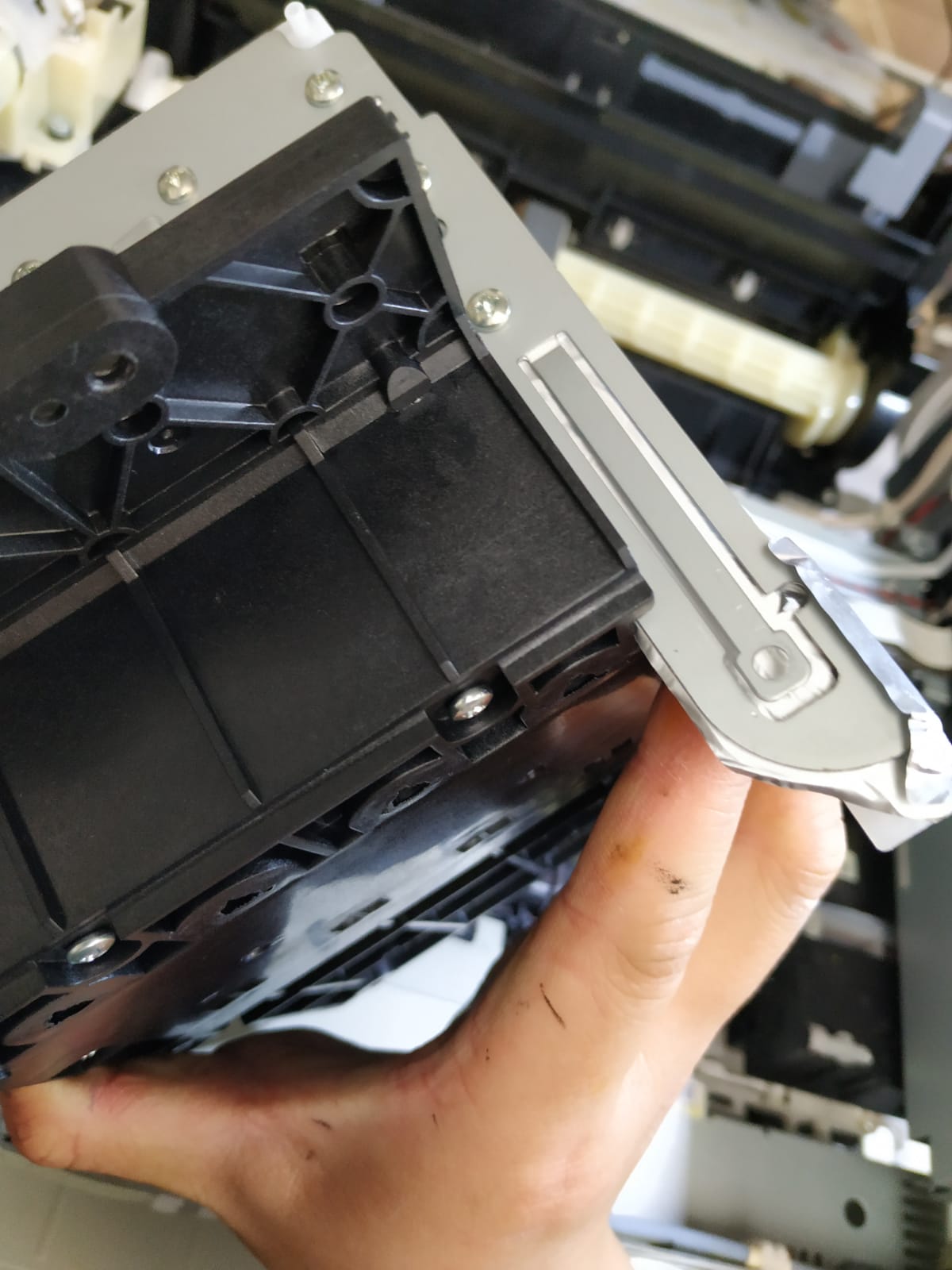

全新墨架，螺絲孔條需要人手整開
圖片附件: 10.jpg (2020-4-3 00:09, 147.3 KB) / 下載次數 203https://h2.hkepc.com/forum/attachment.php?aid=2184796&k=f66d9218a3f745129a9b7ddc4616696a&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 11.jpg (2020-4-3 00:09, 102.49 KB) / 下載次數 152https://h2.hkepc.com/forum/attachment.php?aid=2184797&k=b7b196a720c29e812c50a1df5ddf4e8f&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 12.jpg (2020-4-3 00:09, 203.92 KB) / 下載次數 197https://h2.hkepc.com/forum/attachment.php?aid=2184798&k=e99459e5362cbbe13436bb1bc297e2a7&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 13.jpg (2020-4-3 00:09, 137.01 KB) / 下載次數 214https://h2.hkepc.com/forum/attachment.php?aid=2184799&k=17ef53ac219cd5060d053cf10ff189e7&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: 14.jpg (2020-4-3 00:09, 111.23 KB) / 下載次數 200https://h2.hkepc.com/forum/attachment.php?aid=2184800&k=797e45157a85aac0f7f49a1558b4ac6b&t=1781807289&sid=1cZwGQMzMkJ
作者: kmb3av188 時間: 2020-4-3 00:15
本帖最後由 kmb3av188 於 2020-4-3 00:16 編輯

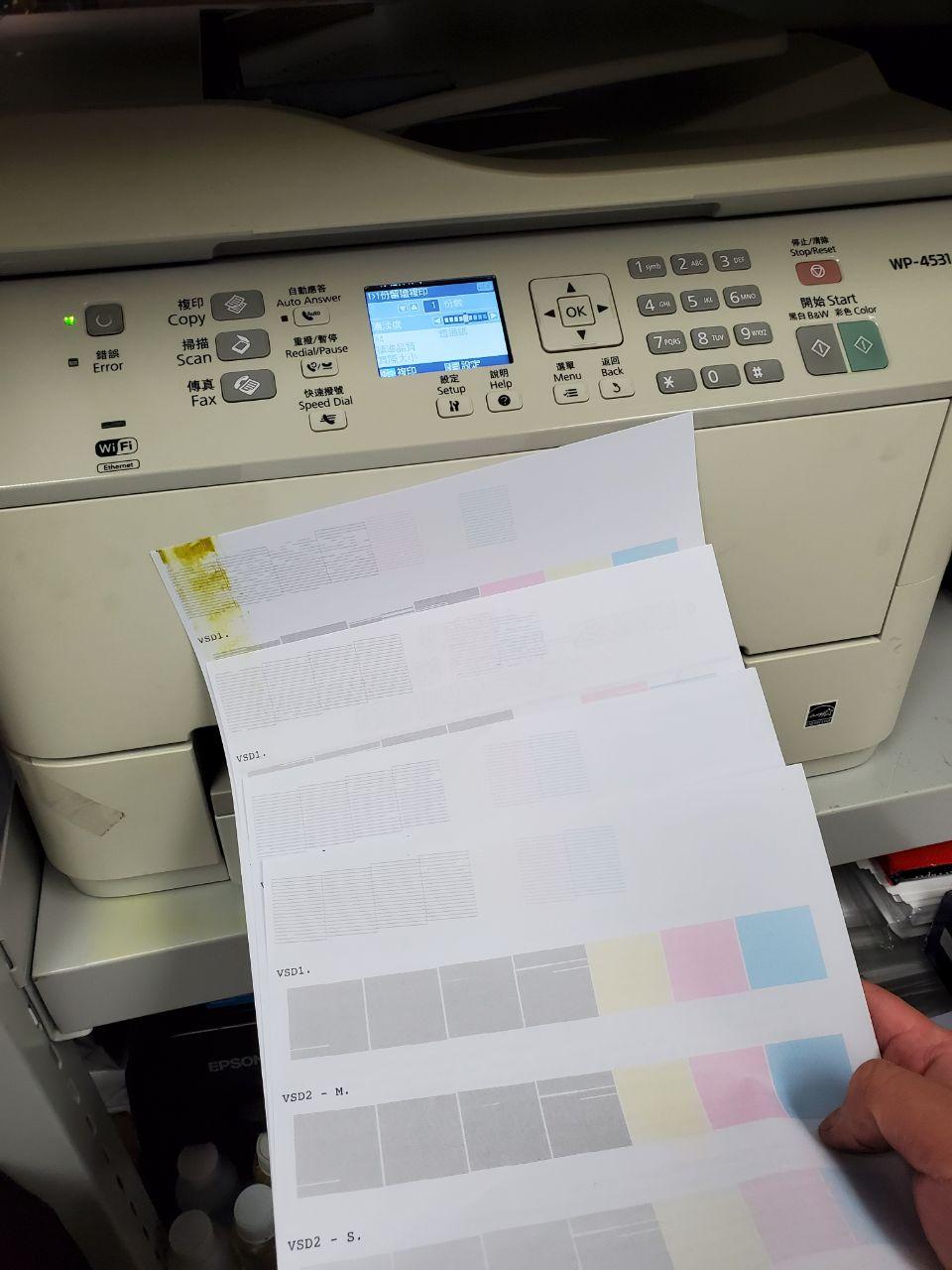

洗幾次墨頭後，大致正常
呢款機要黎印光面貼紙好好用(需配合銅板紙用快乾顏料)
同埋冇墨只需要打開前蓋，重安墨盒即可
而且換墨重設晶片不會退紙，所以唔會浪費紙張
就算沒有免晶片支援/改裝，也可以用得開心。
本次教學完畢，如需要一起研究打印貼紙等技術，歡迎PM聯絡
圖片附件: 16.jpg (2020-4-3 00:13, 101.55 KB) / 下載次數 182https://h2.hkepc.com/forum/attachment.php?aid=2184802&k=1f97f05598751b8ea6517d5c8260bf0c&t=1781807289&sid=1cZwGQMzMkJ
作者: neofung 時間: 2020-4-3 00:28
好彩唔係黑色機身，我有部A3+嚴重漏墨但黑色機身，都唔知邊個位仲有墨水漬 XD
作者: KinChungE 時間: 2020-4-3 01:23
好彩唔係黑色機身，我有部A3+嚴重漏墨但黑色機身，都唔知邊個位仲有墨水漬 XD ...
neofung 發表於 2020-4-3 00:28
pigment墨, 就算一滴黃色滴落黑色都會好顯眼
如果你用左dye墨就真係睇唔到
作者: neofung 時間: 2020-4-3 15:07
回覆 6# KinChungE
癈墨倉漏 XD
作者: kmb3av188 時間: 2020-4-3 16:27
回覆 4# kmb3av188

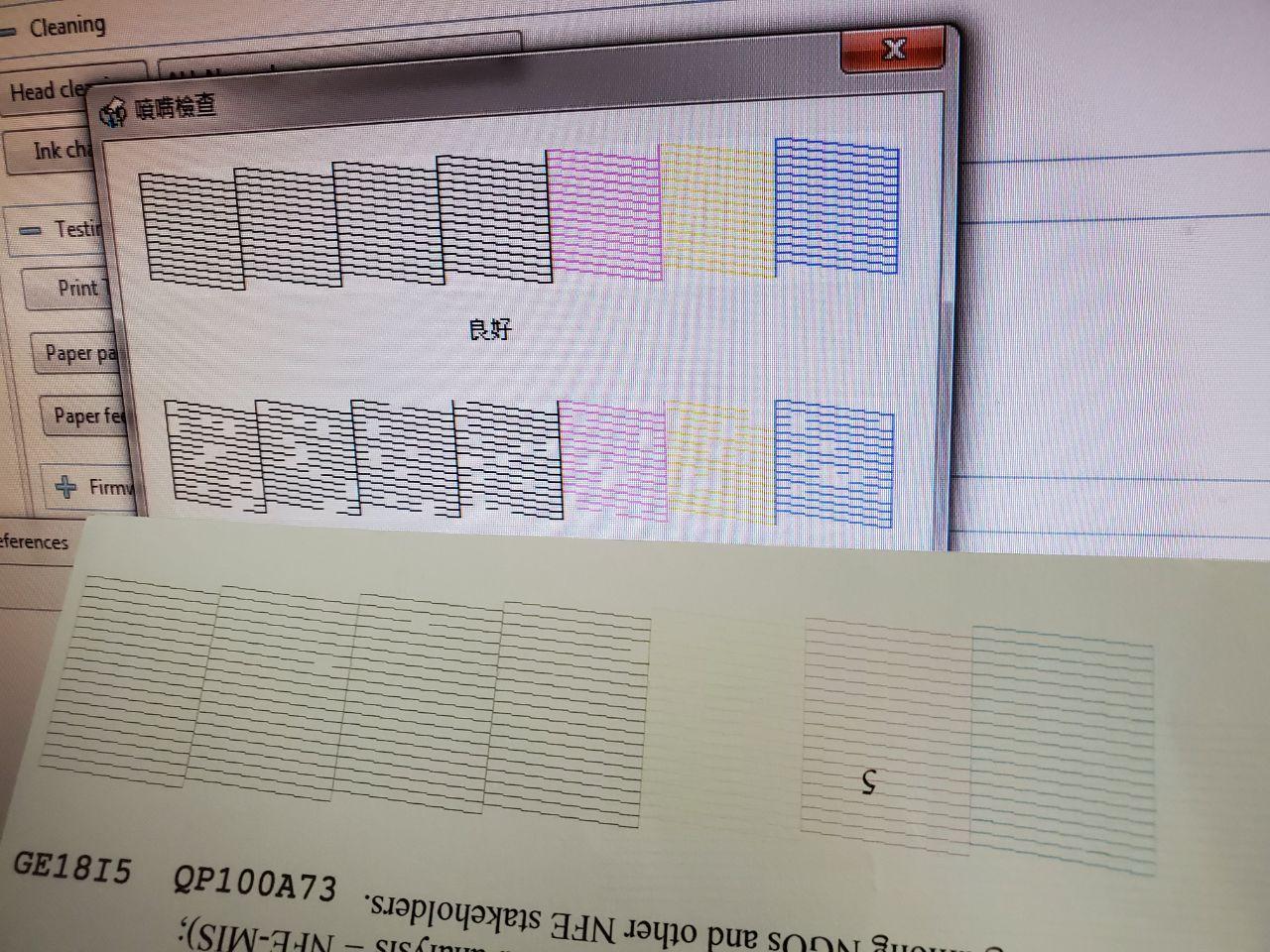

話說有冇人留意到D古怪情況?

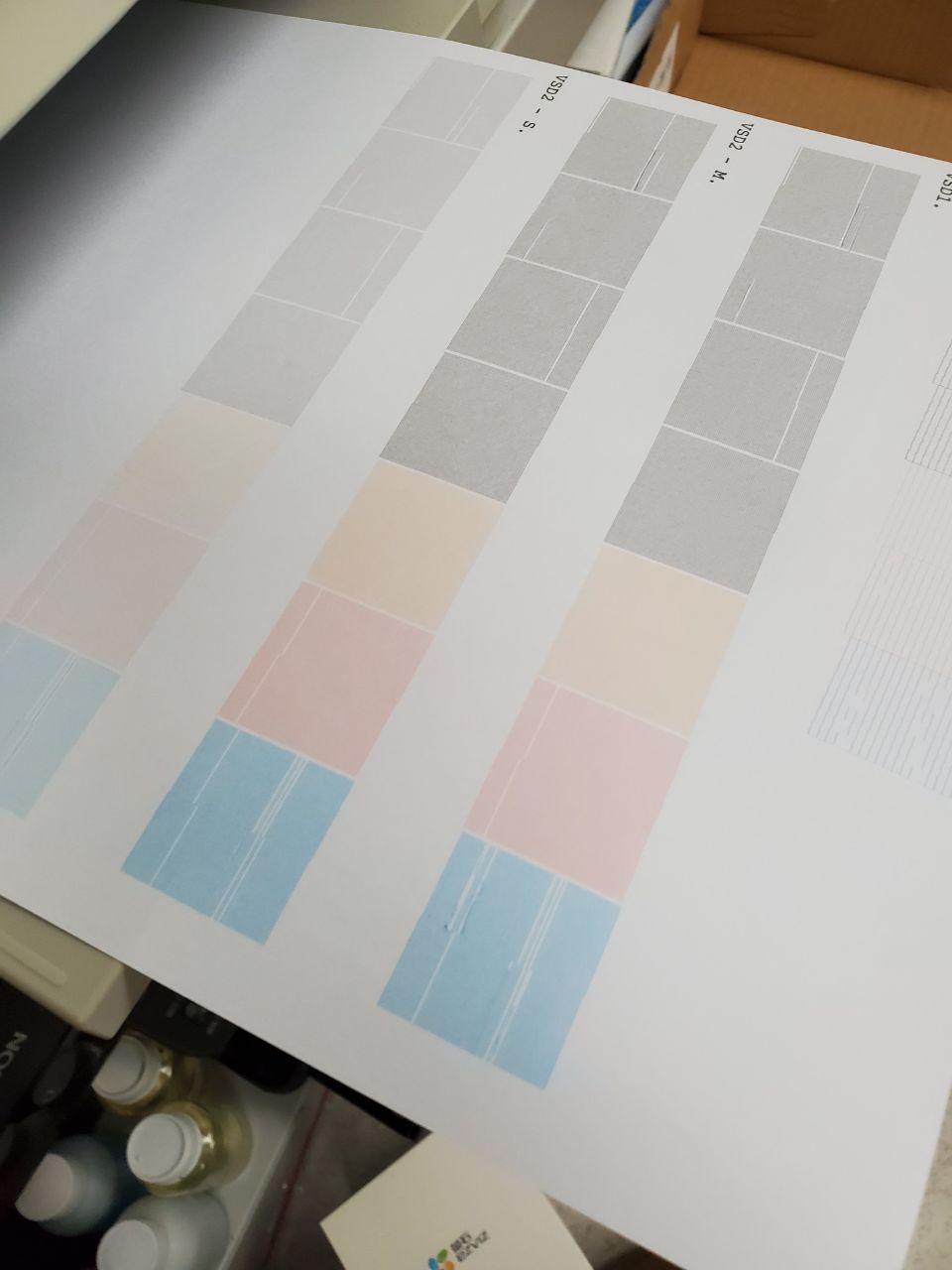

就係近機果張噴頭檢查，D色同之後係唔同
最後要交換墨盒，先出返正常色

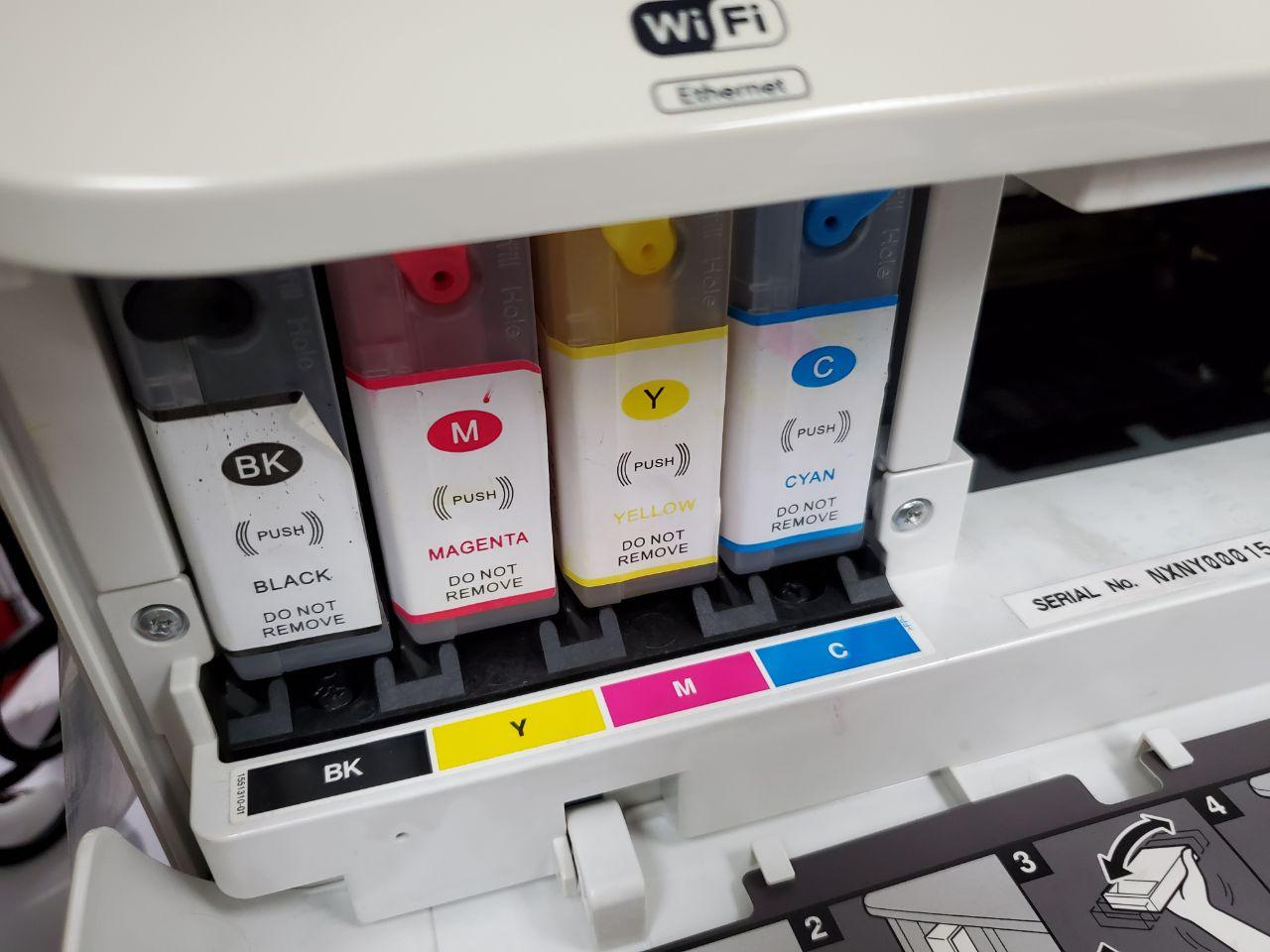

電腦顯示為黑黑黑黑紅黃藍，印出是黑黑黑黑黃紅藍
交換墨盒，不按機器預設排序安裝(需要交換墨盒晶片)
多次重新導墨後，先會正常
圖片附件: photo_2020-04-03_16-24-38.jpg (2020-4-3 16:25, 240.65 KB) / 下載次數 161https://h2.hkepc.com/forum/attachment.php?aid=2184863&k=e692699c96bdb0c44db2fdd1046f0978&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: photo_2020-04-03_12-21-49.jpg (2020-4-3 16:26, 104.53 KB) / 下載次數 167https://h2.hkepc.com/forum/attachment.php?aid=2184864&k=9a03a9b94d39e2358e5712b524bb7759&t=1781807289&sid=1cZwGQMzMkJ
圖片附件: photo_2020-04-03_16-24-08.jpg (2020-4-3 16:26, 61.37 KB) / 下載次數 163https://h2.hkepc.com/forum/attachment.php?aid=2184865&k=a5e4777e59aed904403d6bfd85e12eeb&t=1781807289&sid=1cZwGQMzMkJ
