作者: 张无忌 時間: 2025-4-7 23:51 標題: FriendlyElec NanoPi R3S
本帖最後由 张无忌 於 2025-4-10 03:28 編輯
CPU: Rockchip RK3566, Quad-core Cortex-A55
Flash: 32GB eMMC
RAM: 2GB LPDDR4X
Network: 2 x Giganet ports（1 WAN and 1 LAN）
USB: 1 x USB3.0 A，支持5Gbps
MicroSD： 支持启动系统
之前买的GL.iNet GL-MT6000，只用OpenWrt和ImmortalWrt，其他我不太会，想用另外方式进入，于是想起FriendlyElec NanoPi，很多是R1S，R2S，R4S，R5S，R6S，而R3S就很少，原来R3S是最后于2024-08-26才出。
R3S主要有MicroSD，想Raspberry Pi一样有MicroSD，很多种类OS。
References:
在淘宝R3S购物
友善R3S入门教程 | 200+实现全家千兆科学上网 | R2S最佳升级
作者: 张无忌 時間: 2025-4-7 23:52
本帖最後由 张无忌 於 2025-4-28 23:30 編輯
OpenWrt
OpenWrt官网
Download a firmware image for your device (firmware selector)
在大陆使用，Mirrors of OpenWRT 软件仓库
大陆安装WireGuard using LuCI于OpenWrt 24.10.0
USB Wi-Fi adapters for OpenWrt
Others:
VLANs in OpenWrt 21
作者: 张无忌 時間: 2025-4-7 23:52
本帖最後由 张无忌 於 2025-5-20 14:39 編輯
ImmortalWrt
Project ImmortalWrt
ImmortalWrt Downloads
Download a firmware image for your device (firmware selector)
ImmortalWrt 24.10.1 + FriendlyARM NanoPi R3S安装
R3S + ImmortalWrt + PassWall + WireGuard安装
R3S + ImmortalWrt + OpenClash + 机场安装
Others:
ImmortalWrt 软件仓库镜像使用帮助
作者: 张无忌 時間: 2025-4-7 23:52
本帖最後由 张无忌 於 2025-5-23 23:59 編輯
FriendlyWrt
FriendlyElec NanoPi R3S
https://github.com/friendlyarm/Actions-FriendlyWrt/releases
192.168.2.1
username/password=root/password
R3S烧录之前准备
R3S烧录方法
R3S配Realtek 8811CU Wi-Fi adapter用FriendlyWrt
作者: 张无忌 時間: 2025-4-7 23:53
本帖最後由 张无忌 於 2025-4-15 00:02 編輯
iStoreOS
iStoreOS官网
LinkEasy Document
R3S iStoreOS 固件
作者: 张无忌 時間: 2025-4-7 23:53
Others
香港与大陆用MikroTik做HK-Gateway和CN-Gateway集中讨论POST
作者: 张无忌 時間: 2025-4-7 23:54
本帖最後由 张无忌 於 2025-4-10 03:25 編輯
在淘宝R3S购物
说R3S就要从2002年Linksys WRT54G router说起 [1]，2003年Cisco拼购Linksys，但是发现WRT54G用Linux code，Cisco被逼把WRT54G的源码供出，给一些软件开发者看中，分别成立，OpenWrt在2004年成立 [2]，DD-WRT在2005年成立 [3]。FriendlyElec研发中有2024年NanoPi R3S，如果在network 1 Gigabit ethernet里已经很够快，我平时都没有NAS，所以速度不快，宽频只有大陆中国电信500Mbps/50Mbps，平时VPN回香港看资料，上YouTube，Whatsapp，Hotmail，Gmail，Google browser。
在R3S包裹里有 1）R3S body 2G RAM 32G flash 256元，2）5V 4A USB-C supply 40元，3）USB-C to USB-A data cable 10元。卖家的5V 4A USB-C supply比较大，supply 220v插头方向不对，R3S只有4W，那里用到20W，而USB-C to USB-A data cable又不需要，那么只要R3S body 2G RAM 32G flash就可以。
说到电源USB-C supply起码10W（5V/2A），加上USB就要有15W（5V/3A）为佳。
References:
[1] Linksys WRT54G series
[2] OpenWrt
[3] DD-WRT
作者: 张无忌 時間: 2025-4-10 10:43
本帖最後由 张无忌 於 2025-4-11 01:36 編輯
在大陆使用，Mirrors of OpenWRT 软件仓库
在大陆使用OpenWrt也能下载，但是在晚上下载就有是可以，有时又不可以，所以用大陆OpenWrt repository很好，跟official site一样好。
下面清华大学开源软件镜像站网址：
https://mirrors.tuna.tsinghua.edu.cn/help/openwrt/
用putty 192.168.1.1更改
- sed -i 's_https\?://downloads.openwrt.org_https://mirrors.tuna.tsinghua.edu.cn/openwrt_' /etc/opkg/distfeeds.conf
作者: linuxfans 時間: 2025-4-14 22:52
回覆 1# 张无忌
小巧玲珑的迷你路由器，挺好玩的。
我以前也玩过 NanoPi。。
作者: ho19953386 時間: 2025-4-15 00:47
R5C R5S用家
via HKEPC IRF 5.1.14 - Android(5.1.2)
作者: 张无忌 時間: 2025-4-15 07:50
回覆 张无忌
小巧玲珑的迷你路由器，挺好玩的。 我以前也玩过 NanoPi。
linuxfans 發表於 2025-4-14 14:52
请问你NanoPi哪个model呢？
作者: 张无忌 時間: 2025-4-15 07:52
R5C R5S用家
via HKEPC IRF 5.1.14 - Android(5.1.2)
ho19953386 發表於 2025-4-14 16:47
我也是第一次用，只会安装OpenWrt，其他就就不会，希望师兄请教，请问在OpenWrt你安装什么呢？
作者: ho19953386 時間: 2025-4-15 20:29
本帖最後由 ho19953386 於 2025-4-15 20:32 編輯
我也是第一次用，只会安装OpenWrt，其他就就不会，希望师兄请教，请问在OpenWrt你安装什么呢？ ...
张无忌 發表於 2025-4-15 07:52
我R5C是刷了Debian 11 跑Docker跟一些網路服務
R5s就那來做測試用，因為有nvme(pcie x1)不怕寫死eMMC
WRT的話我會推istoreos，感覺功能完整度會好一點，
如果用來跑主路由，一定要CPU跑最高頻率，否則多小包傳的時候會慢
via HKEPC IRF 5.1.14 - Android(5.1.2)
作者: linuxfans 時間: 2025-4-16 07:15
回覆 11# 张无忌
之前用过的有NanoPi R1S 带外置WiFi天线的，和R2S不带天线的。
作者: 张无忌 時間: 2025-4-16 08:39
回覆 14# linuxfans
R1S带USB Wi-Fi天线是什么型号？
作者: fakeman 時間: 2025-4-16 11:23
回覆 linuxfans
R1S带USB Wi-Fi天线是什么型号？
张无忌 發表於 2025-4-16 08:39
垃圾來的，Realtek......
作者: linuxfans 時間: 2025-4-17 23:35
回覆 15# 张无忌
外置的天线 没有看到型号哦。
作者: 张无忌 時間: 2025-4-19 11:46
R3S烧录之前准备
在烧录之前准备 [1]：
1、 R3S
2、 USB-C 5VC 3A power supply
3、 TF卡，Class 10 or Above
4、 USB烧录器
5、 Software for formatting
6、 Software for flashing
在目录在重要就是两个software，"formatting"我用SD Card Formatter，"flashing"就用balenaEther，当中会有很多errors，不要理会。
References：
[1] FriendlyElec NanoPi R3S
作者: 张无忌 時間: 2025-4-19 11:47
R3S烧录方法
在FriendyElec network drive里，用Google Drive，点击"01_Official images"，在里面有三个subdirectories，namely "01_SD card images"，"02_SD-to-eMMC images"，"03_USB upgrade images"。
R3S有三个烧录方式：
1）SD card image，如"rk3566-sd-friendlywrt-24.10-20250324.img.gz"
2）SD-to-eMMC image，如"rk3566-eflasher-friendlywrt-24.10-20250324.img.gz"
3）USB upgrade image，如"rk3566-usb-friendlywrt-24.10-20250407.zip"
第一种（SD card image），把SD file image flash烧录在TF card里，然后插入microSD card slot，以后可以用TF card里更新。
第二种（SD-to-eMMC image），把SD-to-eMMC image烧录在TF card里，然后把TF card插入microSD card slot，启动后直接transfer image to eMMC里，等system lamp慢闪，WAN and LAN lamps ON，就可以power off，把TC card取掉，再等10 seconds再次点亮就OK。
第三种（USB upgrade image），由于没有到，所以省略。
一般我用第二种比较方便，因为在里面有"System"->"eMMC tools"，直接update其他firmwares如OpenWrt， ImmoetalWrt，iStoreOS。
作者: 张无忌 時間: 2025-5-16 20:46
本帖最後由 张无忌 於 2025-5-17 03:43 編輯

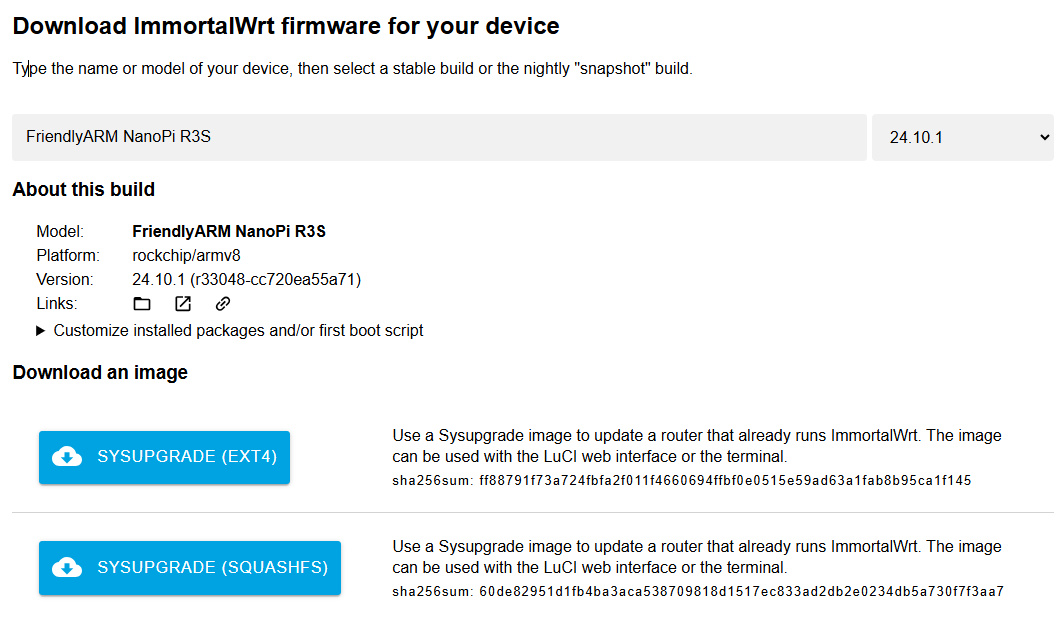

ImmortalWrt 24.10.1 + FriendlyARM NanoPi R3S安装
通过[1]，安装ImmortalWrt于FriendlyARM NanoPi R3S
下载"SYSUPGRADE (SQUASHFS)" file，然后正常安装。
Reference:
[1] Download ImmortalWrt firmware for your device
ImmortalWrt
圖片附件: r3s.PNG (2025-5-16 20:46, 45.62 KB) / 下載次數 56https://h2.hkepc.com/forum/attachment.php?aid=2478781&k=610ded53fb6ed4f9518ef88e524fb0e7&t=1781441443&sid=38c2lJMypm
作者: 张无忌 時間: 2025-5-17 11:42
本帖最後由 张无忌 於 2025-5-20 14:38 編輯
R3S + ImmortalWrt + PassWall + WireGuard安装
ImmortalWrt安装
1. 在R3S安装好ImmortalWrt [1]，用version 24.10.1，
PassWall安装
2. "System"->"Software"，
3. "Update lists", "Dismiss"，
4. "Filter: passwall", "luci-app-passwall", right side "Install", completed "Dismiss"，
5. "luci-app-passwall" and "luci-i18n-passwall-zh-cn" shown "Installed"，
Top left browser circle，click once, middle shown "Service"，
WireGuard (香港WireGuard server)使用
6. "Service"->"Pass Wall"，
7. "Node List", any "Add"，
8. "Node Remarks" fill in any remarks, e.g. "hkg"，
9. "Type"="Sing-Box"，
10. "Protocol"="WireGuard"，
11. "Address (Support Domain Name)"=<endpoint address>，
12. "Port"=<endpoint port number>，
13. "Public Key"，
14. "Private Key"
15. "Pre shared key"，
16. "Local Address"=<address>, press "+"，
17. "Save & Apply"，
18. Click "Basic Settings"，
19. "TCP Node"=select "Sing-Box WG: [hkg]"，
20. "Main switch"=<tick>，
21. "Save & Apply"，
22. "Systems"->"Reboot", wait 60 seconds for turning green。

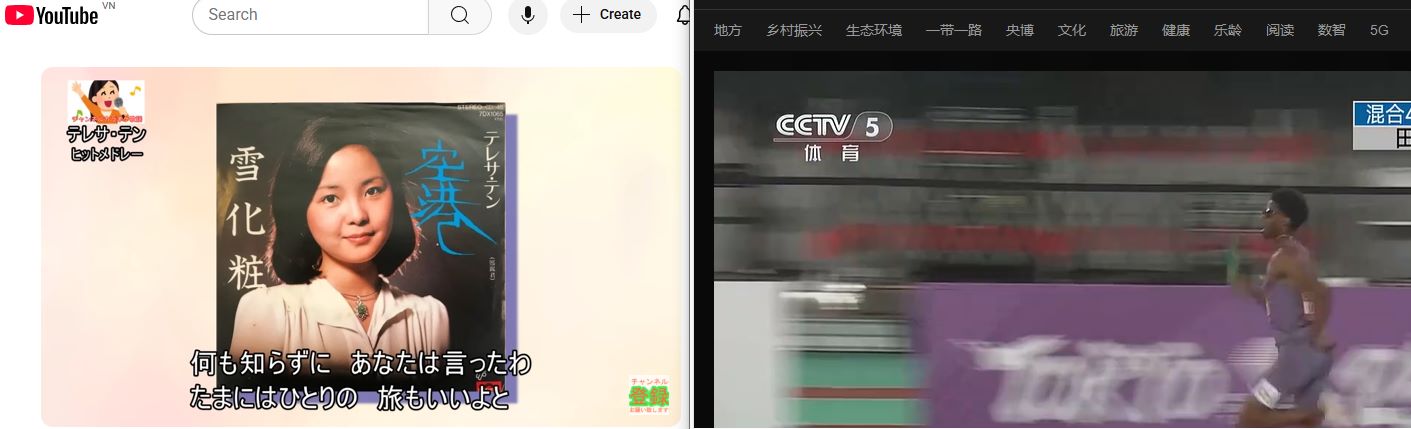

测试：
可以看到YouTube和CCTV5同时播映
Reference:
[1] ImmortalWrt 24.10.1 + FriendlyARM NanoPi R3S安装
ImmortalWrt
圖片附件: cctv5s.jpg (2025-5-17 14:01, 69.49 KB) / 下載次數 76https://h2.hkepc.com/forum/attachment.php?aid=2478857&k=5c43ad2dca69787015c87eaf76b700a1&t=1781441443&sid=38c2lJMypm
作者: fakeman 時間: 2025-5-17 14:39
其實而家已經去咗討論 router base 方向，你繼續用返另一版 GLINET MT6000 嘅去合併就得啦，無必要兩邊重覆
作者: 张无忌 時間: 2025-5-18 15:19
本帖最後由 张无忌 於 2025-5-20 14:39 編輯
R3S + ImmortalWrt + OpenClash + 机场安装
先安装PassWall，输入WireGuard，然后Passwall启动 [1]，然后打开Google Chrome，能正常后再进行OpenClash安装。
OpenClash安装
1. "System"->"Software",
2. "Update lists", wait for a moment, "Dismiss" for the lists,
3. "Filter: openclash", 看到"luci-app-openclash", 右边按"Install",
4. "Unable to execute opkg install command: Error: XHR request aborted by browser", "Dismiss" for this message,
5. "Log out", password,
6. "Services"->"OpenClash", cancel pop out message,
7. "Config Subscribe",
8. "Config Alias"=666 for instance,
9. "Subscribe Address", enter the 机场URL,
10. "Commit Settings", "Update Config", cancel pop out message,
11. close Passwall,
12. "System"->"Reboot".
测试：
YouTuble and CCTV5可以同时收看。
References:
[1] R3S + ImmortalWrt + Passwall + WireGuard安装
ImmortalWrt
作者: 张无忌 時間: 2025-5-18 15:38
本帖最後由 张无忌 於 2025-5-18 07:40 編輯
回覆 22# fakeman
在Passwall里虽然R3S和GL-TM6000是同一ARMv8，但是R3S是aarch64_generic，而GL-TM6000是aarch64_cortex-a53，在GL-TM6000是成功但是在R3S失败，我需要时间找出原因。
到时候不懂的，还要请你指点。
作者: fakeman 時間: 2025-5-19 00:52
回覆 fakeman
在Passwall里虽然R3S和GL-TM6000是同一ARMv8，但是R3S是aarch64_generic，而GL-TM6000是aa ...
张无忌 發表於 2025-5-18 15:38
2 個 SoC 都係 AARCH64 (ARMv8)......
作者: 321 時間: 2025-7-16 18:24
聽說friendly的官方openwrt支持rockchip的VPU加速,有沒有用家可以幫忙試試用openwrt裝jellyfin能否有video decode/encode加速?
作者: fakeman 時間: 2025-7-17 00:20
聽說friendly的官方openwrt支持rockchip的VPU加速,有沒有用家可以幫忙試試用openwrt裝jellyfin能否有video ...
321 發表於 2025-7-16 18:24
你 openwrt 點裝 Jellyfin？另外如果係以 container operation 的話，host driver 係必須的，而我唔認為 openwrt 會有 host driver
作者: 321 時間: 2025-7-17 09:24
回復 27 #fakeman
Openwrt系有intel GPU driver的，在docker jellyfin 可以調用到hardware encoder/decoder的。 Friendly 的openwrt據聞都內置了rockchip的vpu引擎driver
作者: fakeman 時間: 2025-7-18 01:29
回復 fakeman
Openwrt系有intel GPU driver的，在docker jellyfin 可以調用到hardware encoder/decoder的 ...
321 發表於 2025-7-17 09:24
冇記錯 OpenWrt 只得 i915，係 N 年前 kernel 嘅非常舊 driver.....新既都唔係用佢，然後 rockchip 嘅 VPU driver 嚴格來講係未完全 upstream supported（至少唔係 v6.6 LTS），所以我諗冇咁快可以整到 driver package 吧
FriendlyWrt 果 D 唔可以作準，因為佢根本唔 care driver 係咪 upstream，總之有野郁就得
