標題: 有冇高人可以教我改紅白機靚AV輸出 [打印本頁]

---

作者: netmen    時間: 2017-11-2 17:31     標題: 有冇高人可以教我改紅白機靚AV輸出

最近真係回味得好緊要 , 人人都要入MINI 紅白機之時我玩返原廠機 ,
但RF 駁LCD太煩 , 於是GOOGLE 下直改AV , 線路簡單照做就係 , 成本20有找



改完玩得 , 但係畫面好多直紋 , 唔係咁LIKE...... (紅白機仲計較咩畫汁丫）


但當我知道以下進雞改法的分別之後 , 好想改靚拒

一般直改 , 明顯有直紋 , 畫面好唔乾淨


乾淨版修改法 , 正好多呀喂


但係我左查右查google都沒有教學.........
真心求教有沒有高手識可以教下我

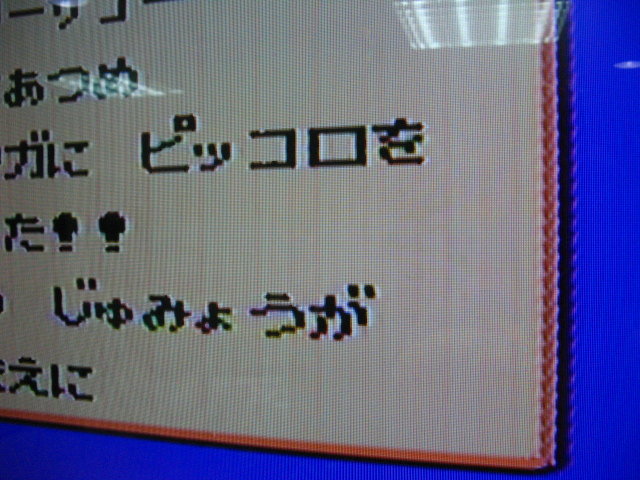

圖片附件: 直出AV.jpg (2017-11-2 17:29, 71.47 KB) / 下載次數 41
https://h2.hkepc.com/forum/attachment.php?aid=2021302&k=5f7c03557aff03941859f5457468ae21&t=1781678643&sid=57Xb6U2GH9

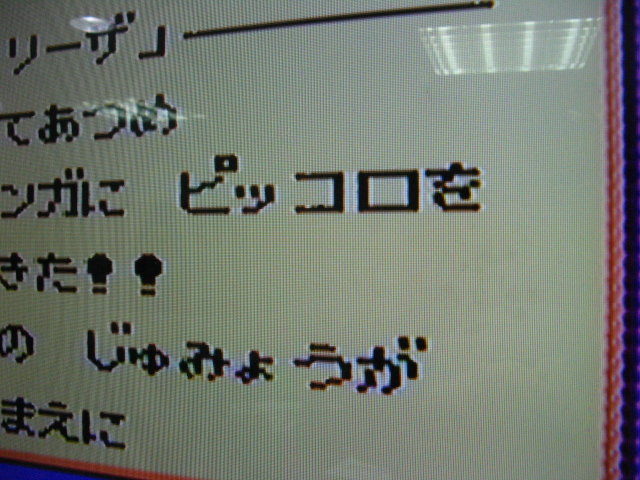

圖片附件: AV改良後.jpg (2017-11-2 17:29, 71.32 KB) / 下載次數 45
https://h2.hkepc.com/forum/attachment.php?aid=2021303&k=78c06ab6991949e082a52a361d789481&t=1781678643&sid=57Xb6U2GH9

---

作者: KinChungE    時間: 2017-11-3 11:17

本帖最後由 KinChungE 於 2017-11-3 11:18 編輯

你條AV線只得線芯, 冇包網, 畫質梗係差
搵條有包網既線, 個網要駁翻落ground
而唔係就咁兩芯線

好似咁:

---

作者: small_pooh    時間: 2017-11-3 11:34

本帖最後由 small_pooh 於 2017-11-3 11:42 編輯

回覆 2# KinChungE

Are u say this one?

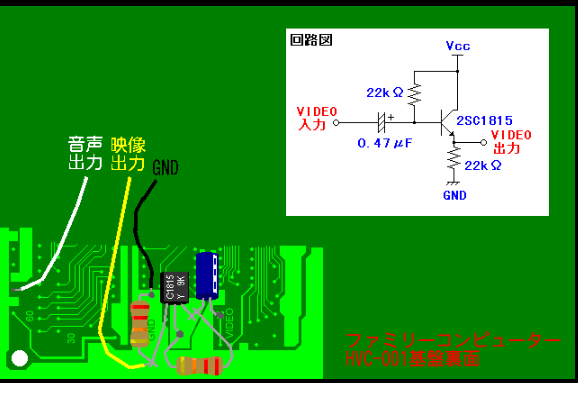

圖片附件: FC AV Mod.png (2017-11-3 11:42, 34.27 KB) / 下載次數 49
https://h2.hkepc.com/forum/attachment.php?aid=2021392&k=dd4c4543965cb2a8c2fcbcd9e58d1062&t=1781678643&sid=57Xb6U2GH9

---

作者: KinChungE    時間: 2017-11-3 11:36



不是, 我指呢幅圖:


圖中係兩芯線, 唔合格
AV Coaxial線應該係一芯一網 (#2)

---

作者: small_pooh    時間: 2017-11-3 11:54




    貼錯圖，已更新

---

作者: KinChungE    時間: 2017-11-3 11:59



正確
GND唔一定要果個位既
你見PCB上任何連住大片銅片既地方都多數係GND

---

作者: netmen    時間: 2017-11-3 12:37

回復 2 #KinChungE

手上唯一有的舊線 , 應該係以前買D國產DVD機送的 , 無謂浪費錢買新嘛 , 而且直紋問題唔係換條靚AV線就可以得 , 不過你都啱 , 有時間找到靚Mod AV法先一次過換

via HKEPC Reader for Android

---

作者: netmen    時間: 2017-11-3 13:07

回復 3 #small_pooh

堅喎ching , 似係呢個 , 那個網找到的 ?  有日文唔通係日本仔 ?        能不能提供網址

via HKEPC Reader for Android

---

作者: small_pooh    時間: 2017-11-3 13:46




    http://www002.upp.so-net.ne.jp/jsrc/densi/fcav.html
