# 2021-06-16

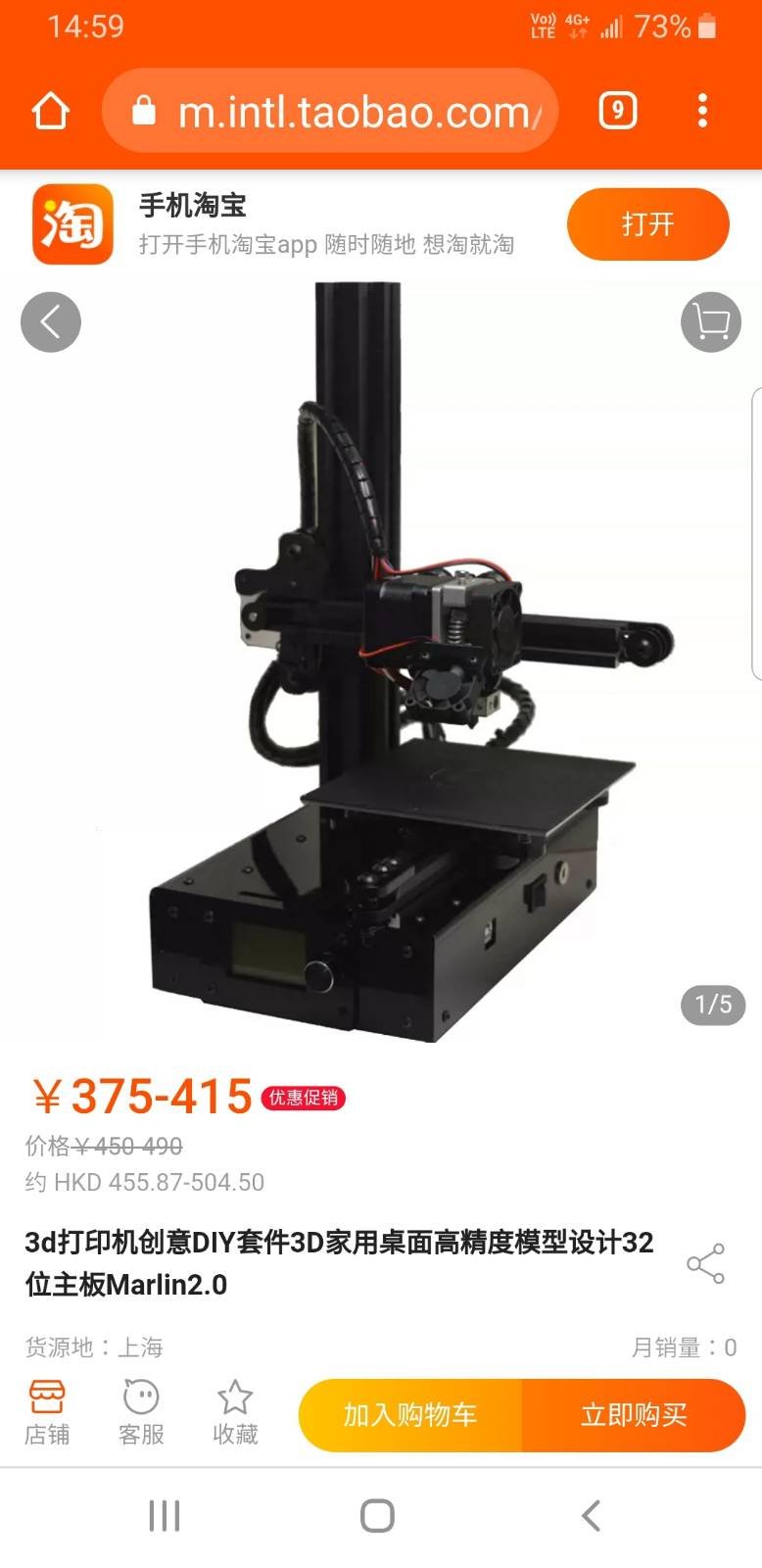

我介紹由1千到5千機比機主, 佢最終選擇呢個5舊水既DIY
結果。。。攪唔掂過左手比我玩
其實係山寨 ender-2 mini


其實賣家有片教, 但全新手又無電子經驗, 的確有啲難度
又或者無詳細睇片, 好多地方都砌錯/用錯螺絲
我基本上係打散重砌

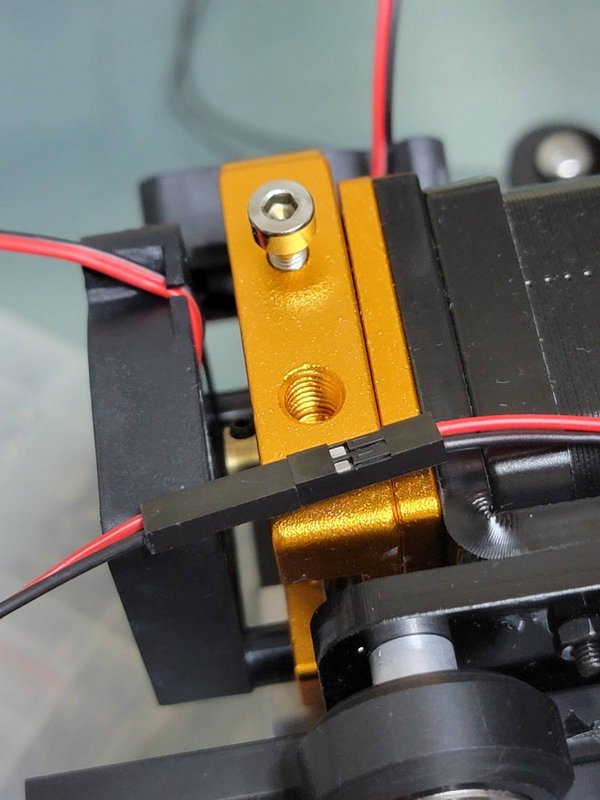

風扇駁長對插,對色就唔對方向... 係我有強迫證先覺得有問題嗎

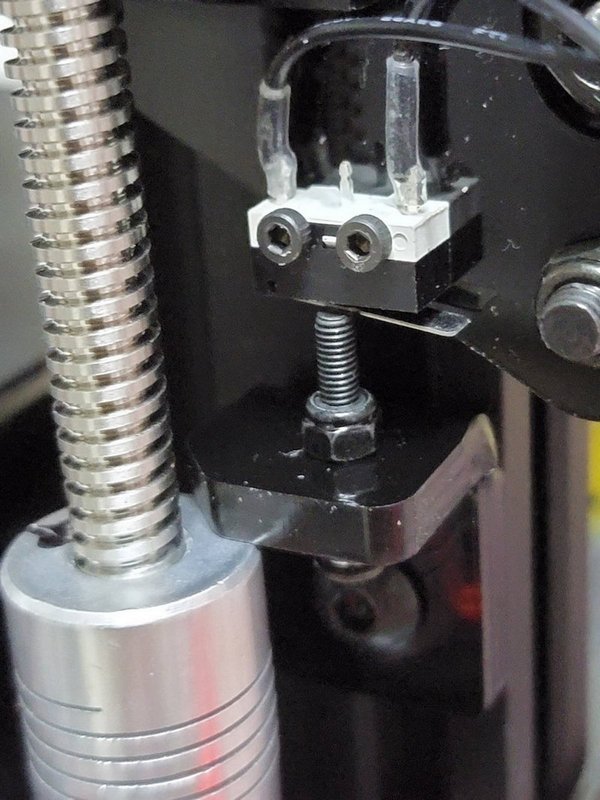

Z軸 endstop 微調頂聯軸器, 要自己鋸+磨

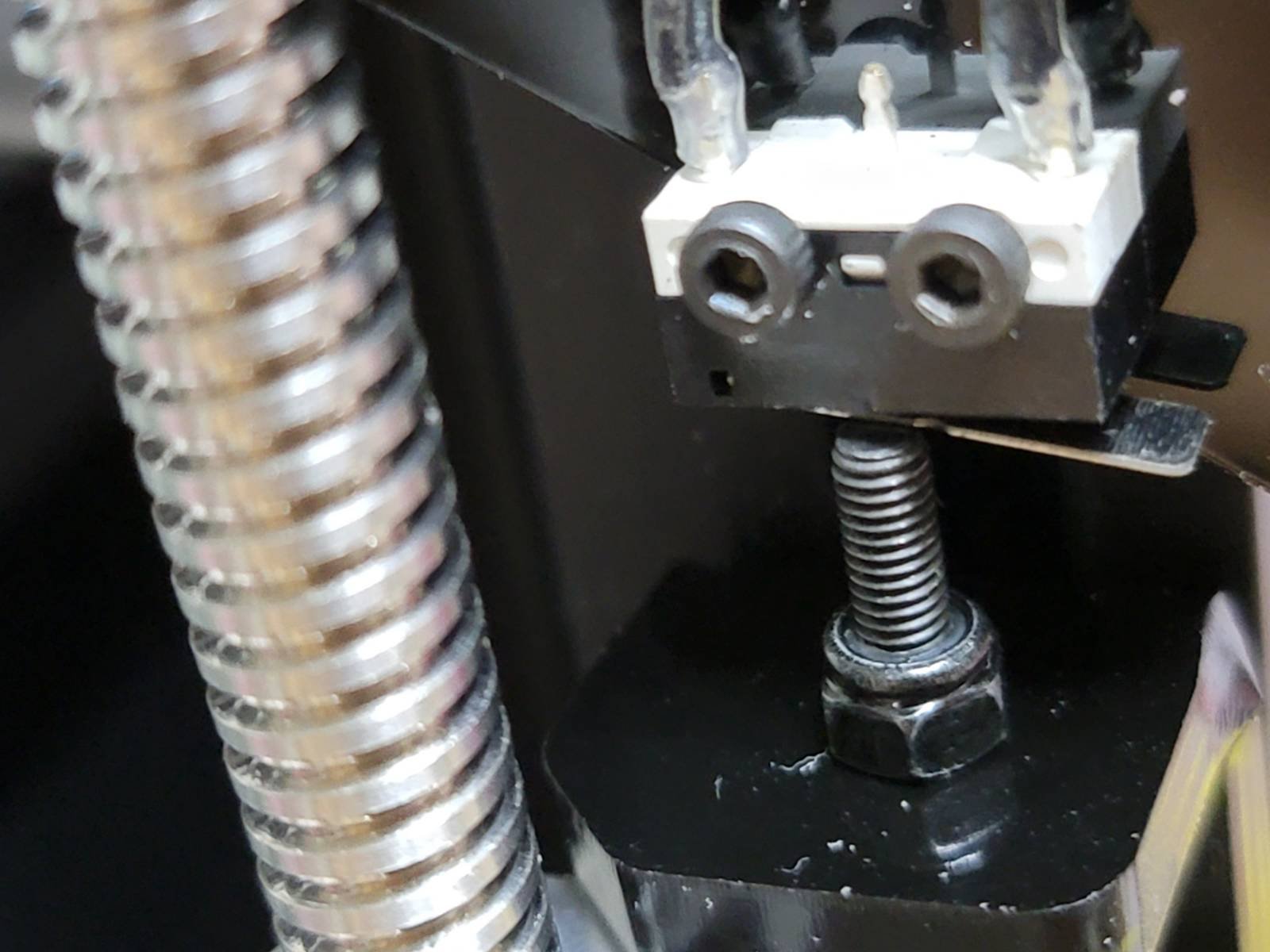

Z軸 endstop 只有唔夠一半

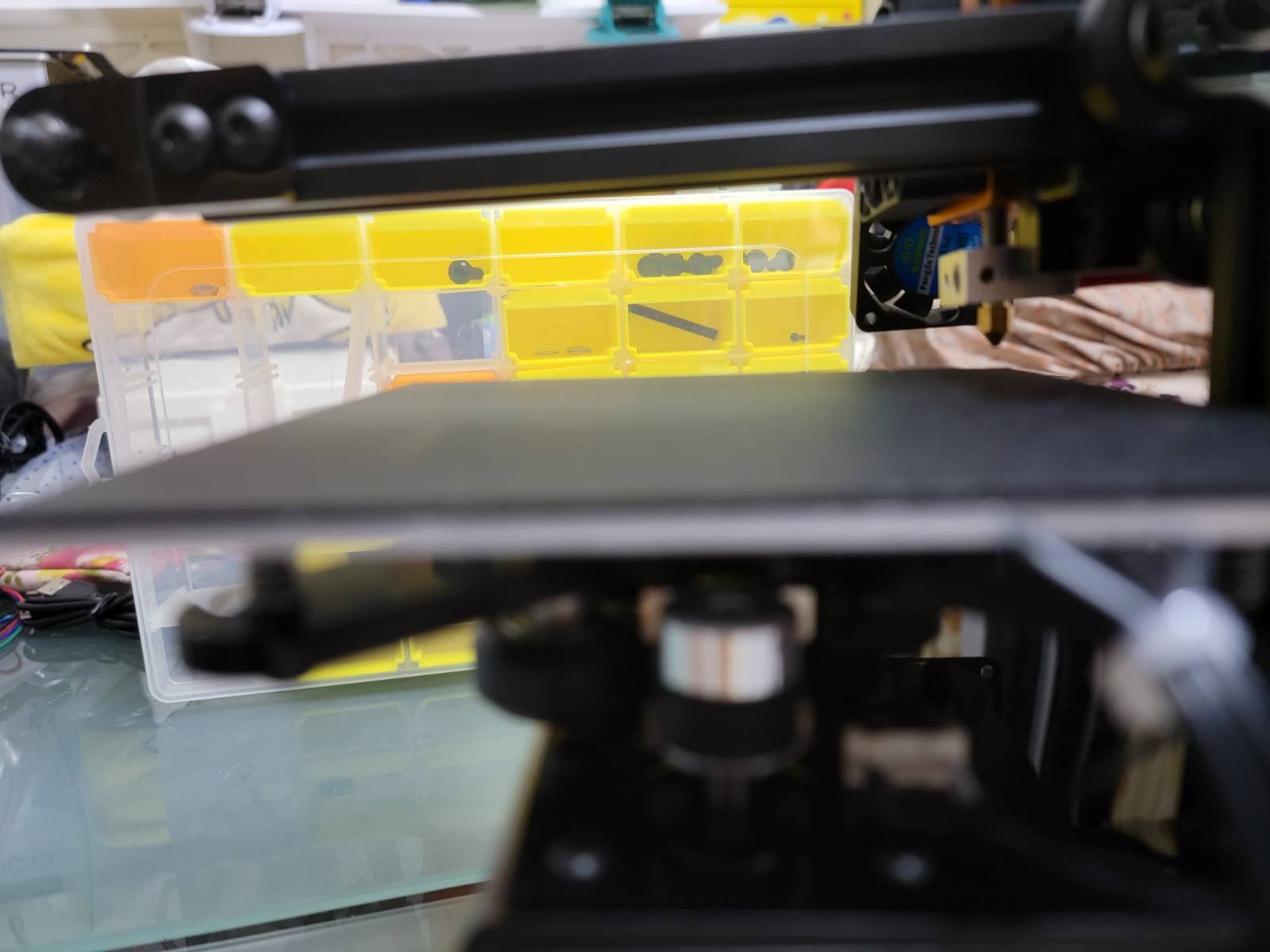

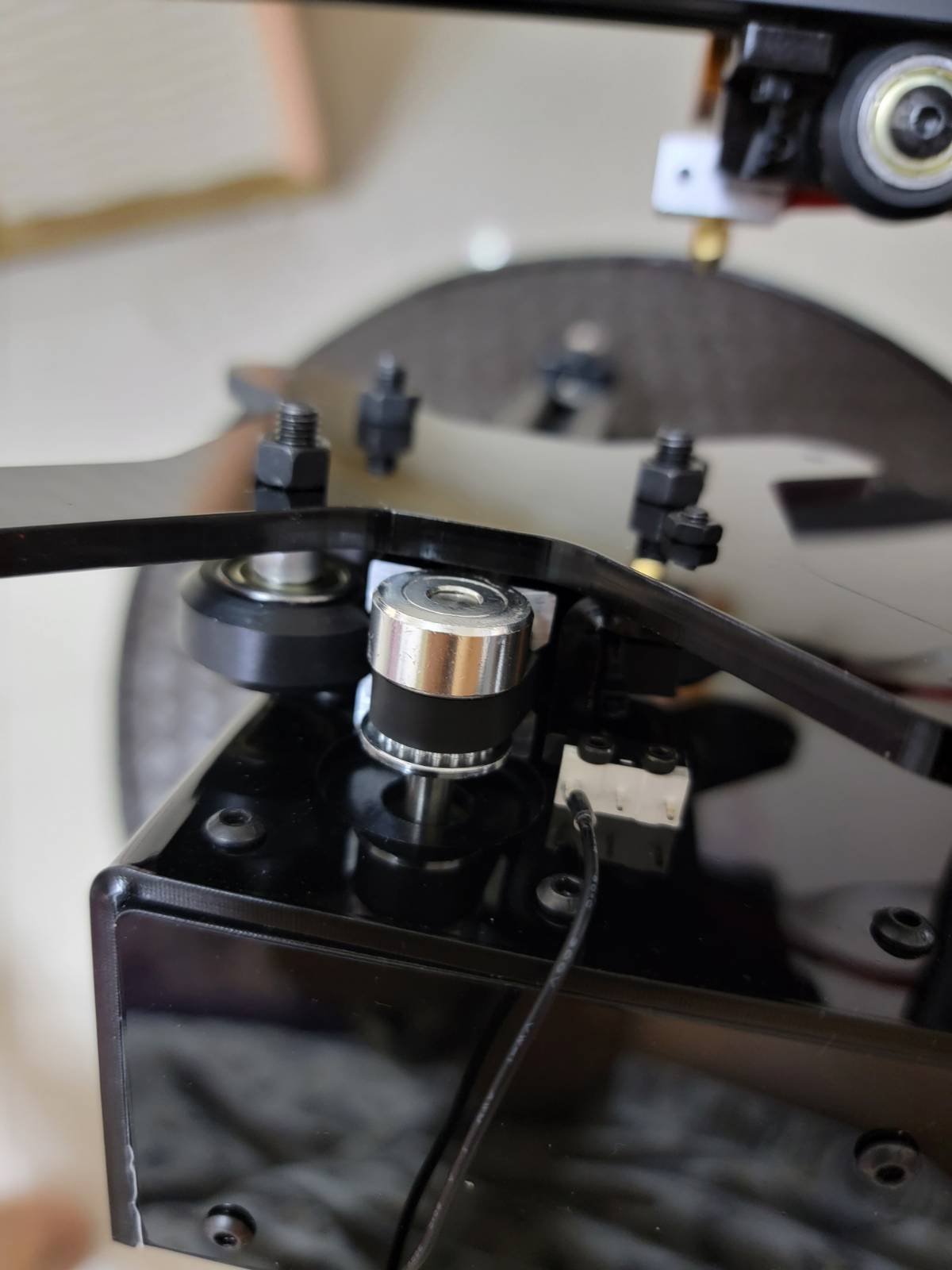

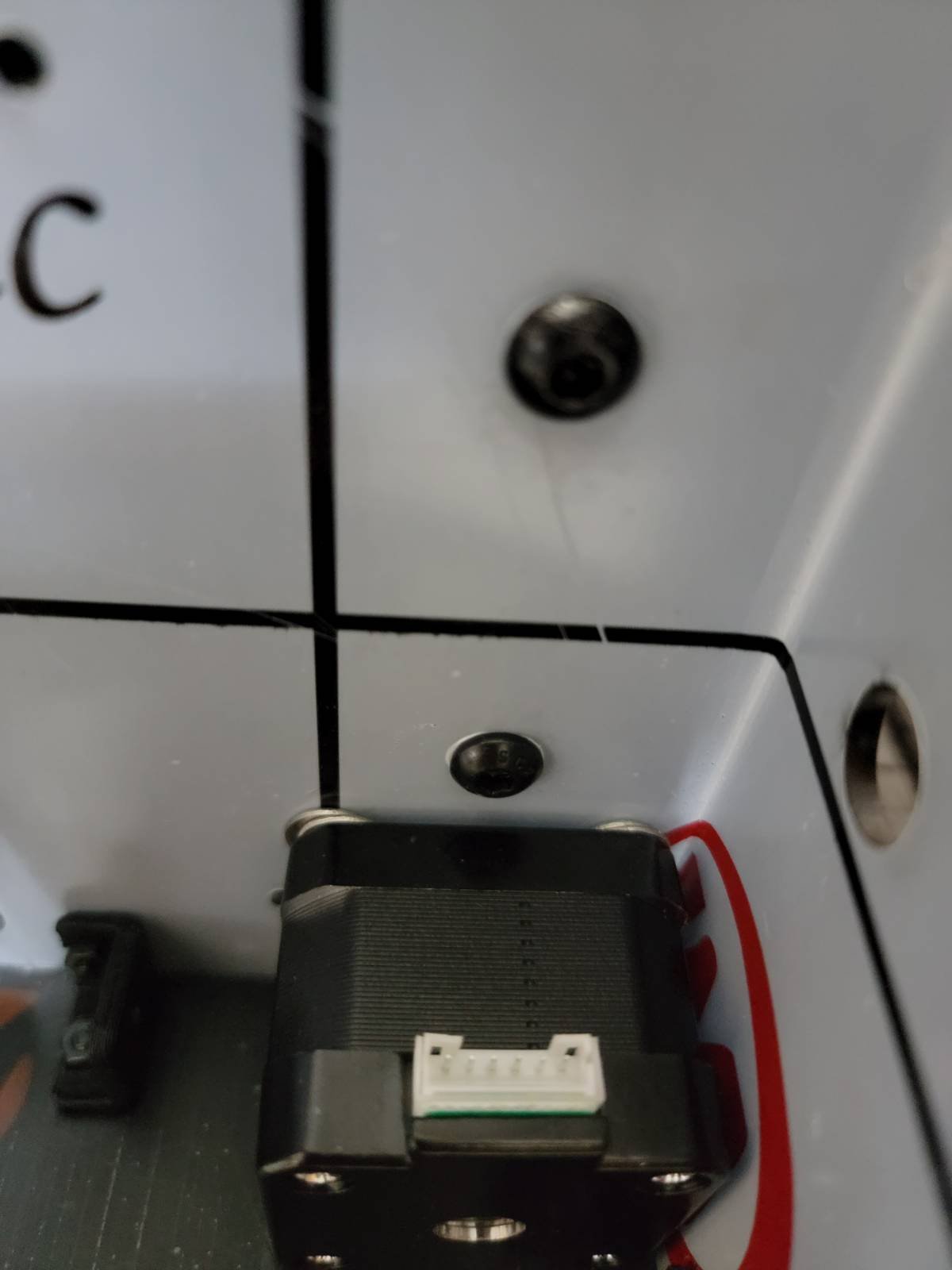

Y軸步進同步輪頂平台支架


咁唯有 Y 軸加介子

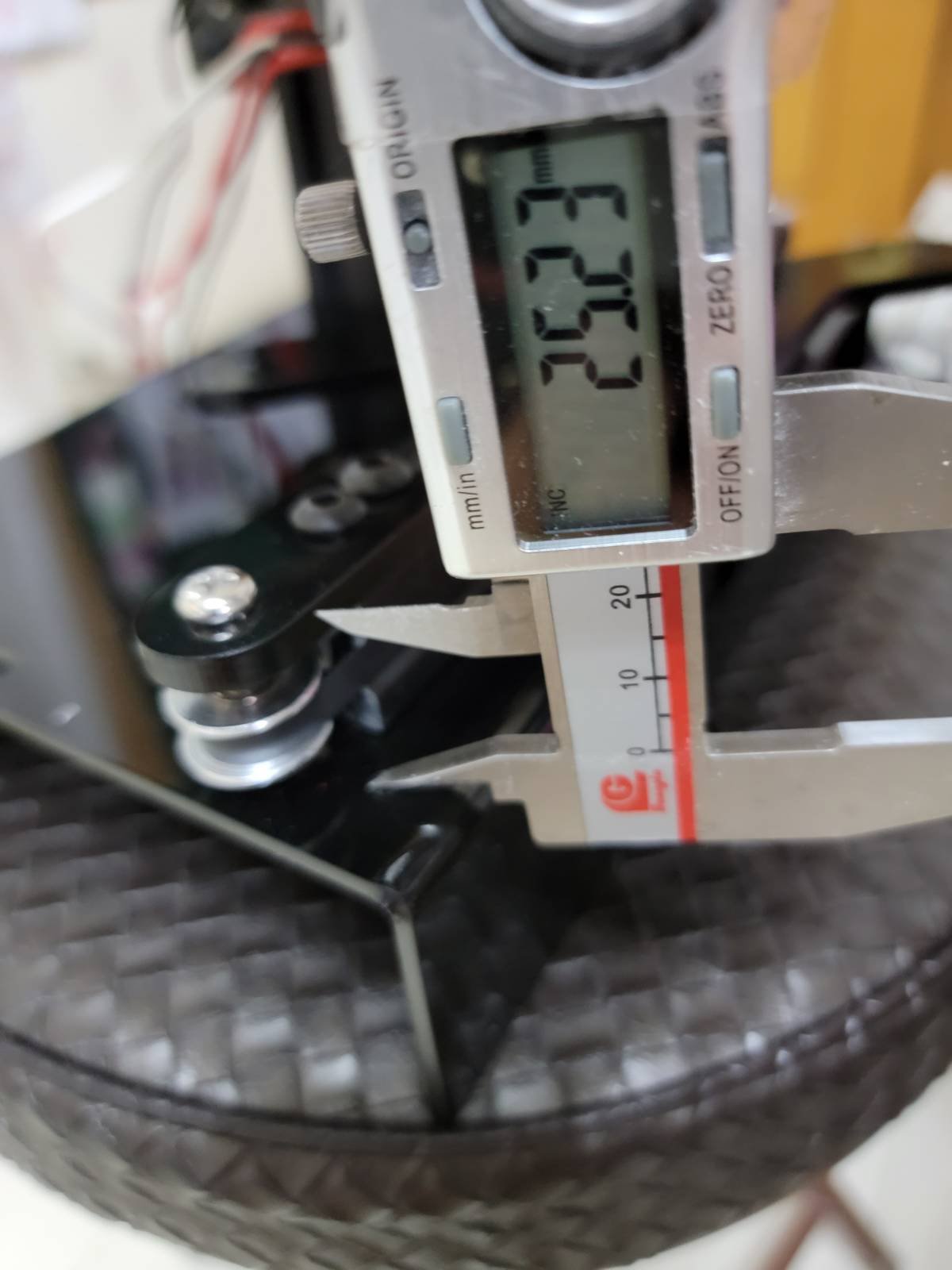

Y軸同步輪只有25mm,但條片叫我用30既螺絲,唯有出私伙螺絲

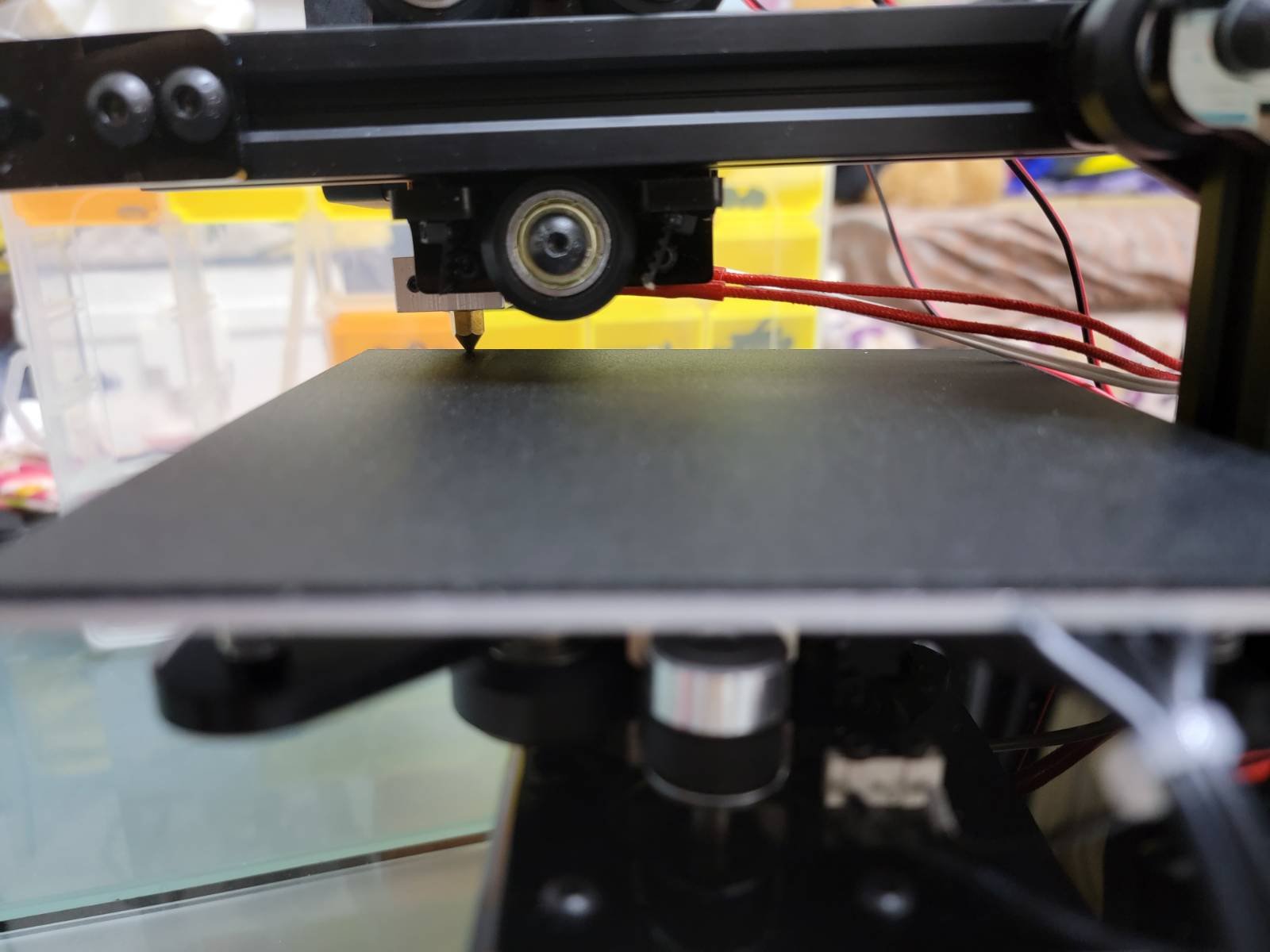

砌得 8899, 但見 Z 軸搖下搖下, 估計平台一定斜
簡單調下平台, 意料中既事發生喇
右下角幾乎無收緊過, 左下角收到盡

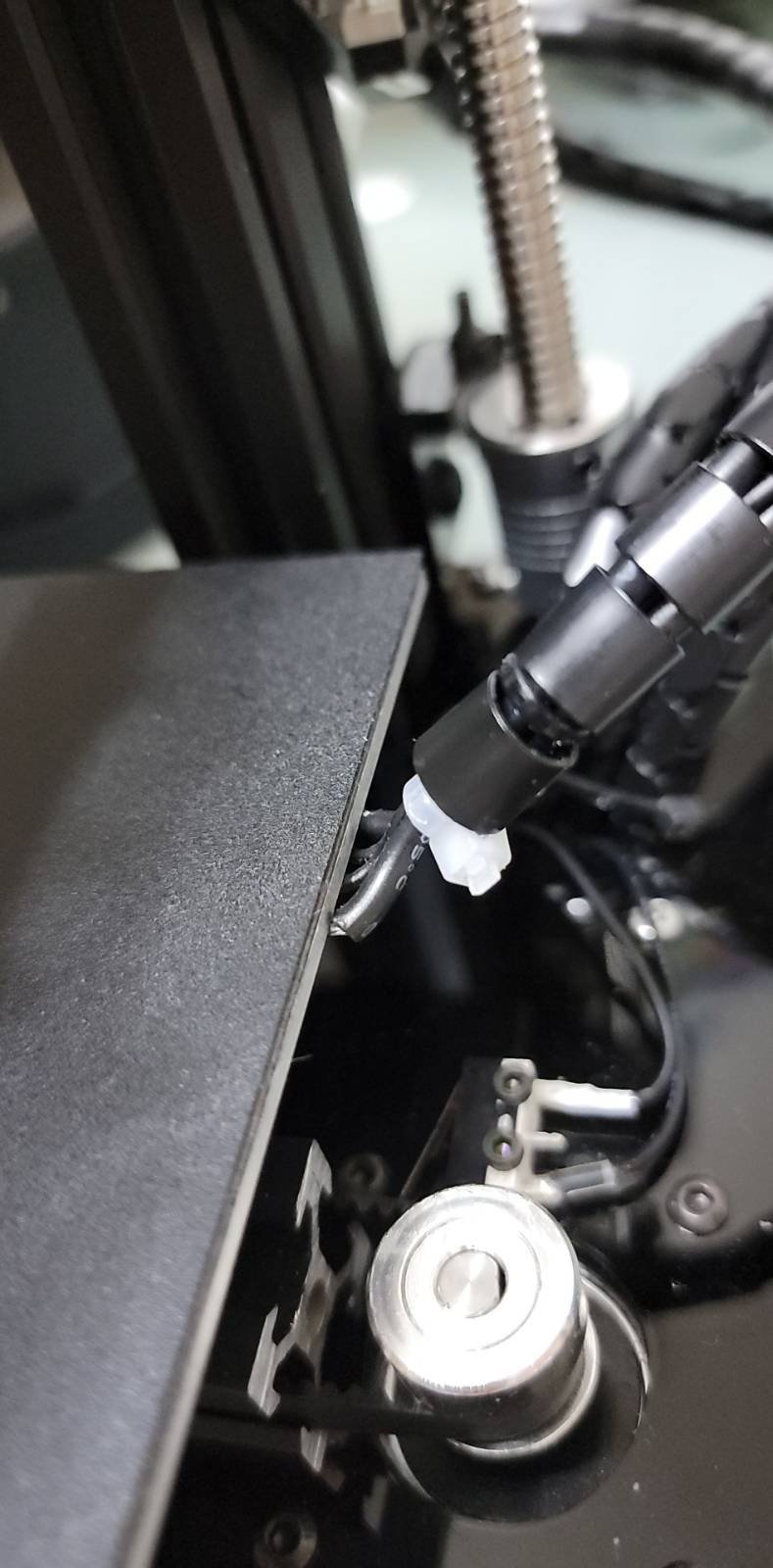

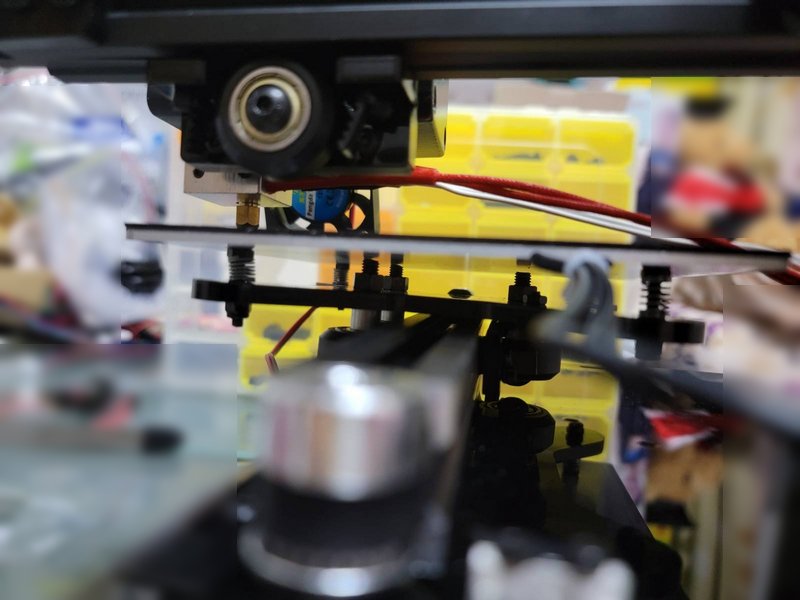

仲要頂平台低頂 Y 軸螺絲


搵下搵下原來砌漏一塊細板係底,應該用黎加固 Z 軸底座, 咁 Y 軸都唔駛加介子喇
即係要打散晒個底再砌過
其實賣家第1條片第1個步驟就有講
係我錯,唔應該見佢砌晒底座既野就 skip 條片......

攪完一大輪再調平, 呢次似樣喇, 起碼係可調既範圍

終於砌完著機, 係選單簡 home ,結果失敗
原來個 home 只係做 z 軸
仲要 home 之前要掂住 end stop
原來係因係 X 軸 stepper 死左, X 軸 endstop timeout 所以強制停機

跟住試埋其他, 風扇,hotend, extruder, 熱床都正常
最後試埋 X Y 軸,但 X 軸唔郁 ......

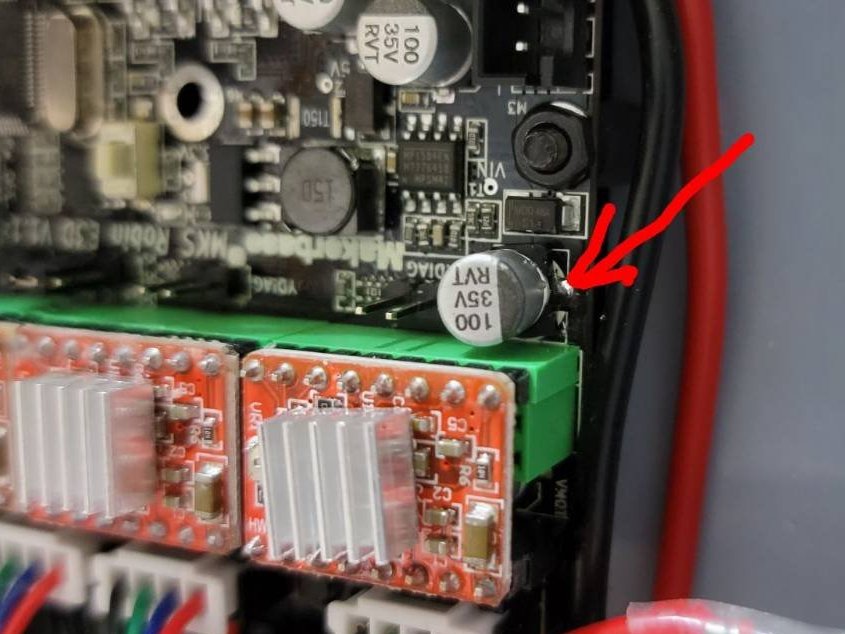

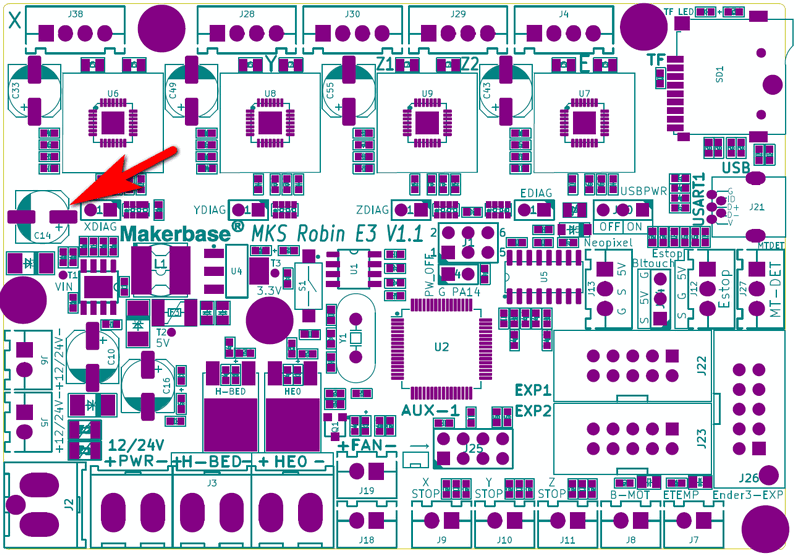

再望下塊主板, 見到有粒電容歪左

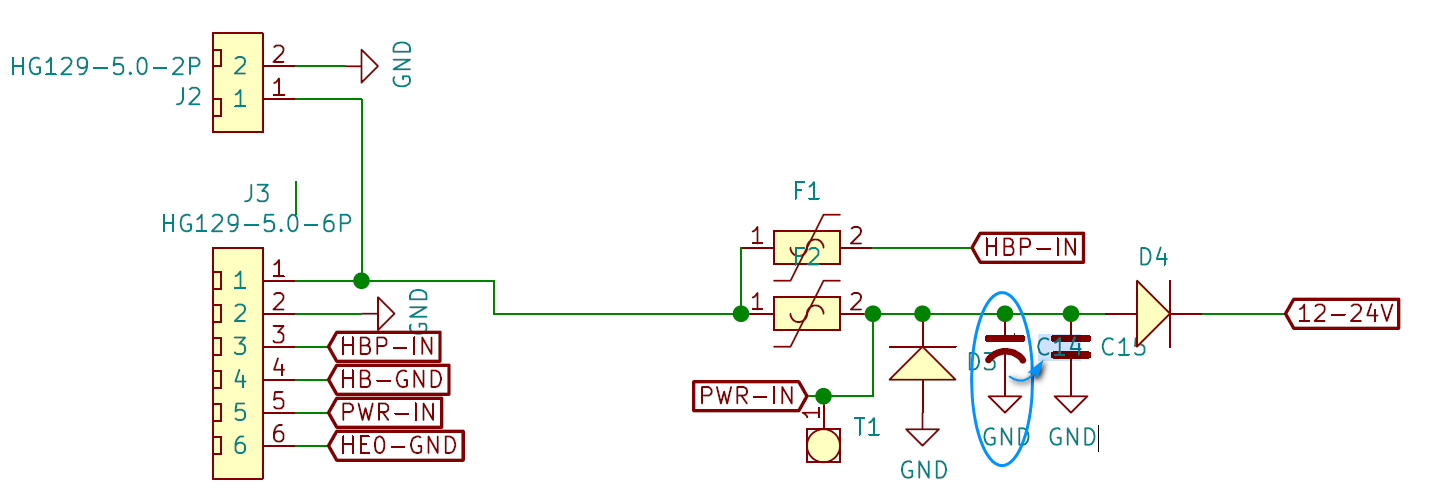

但睇下 schematic 果粒又唔影響 X 軸

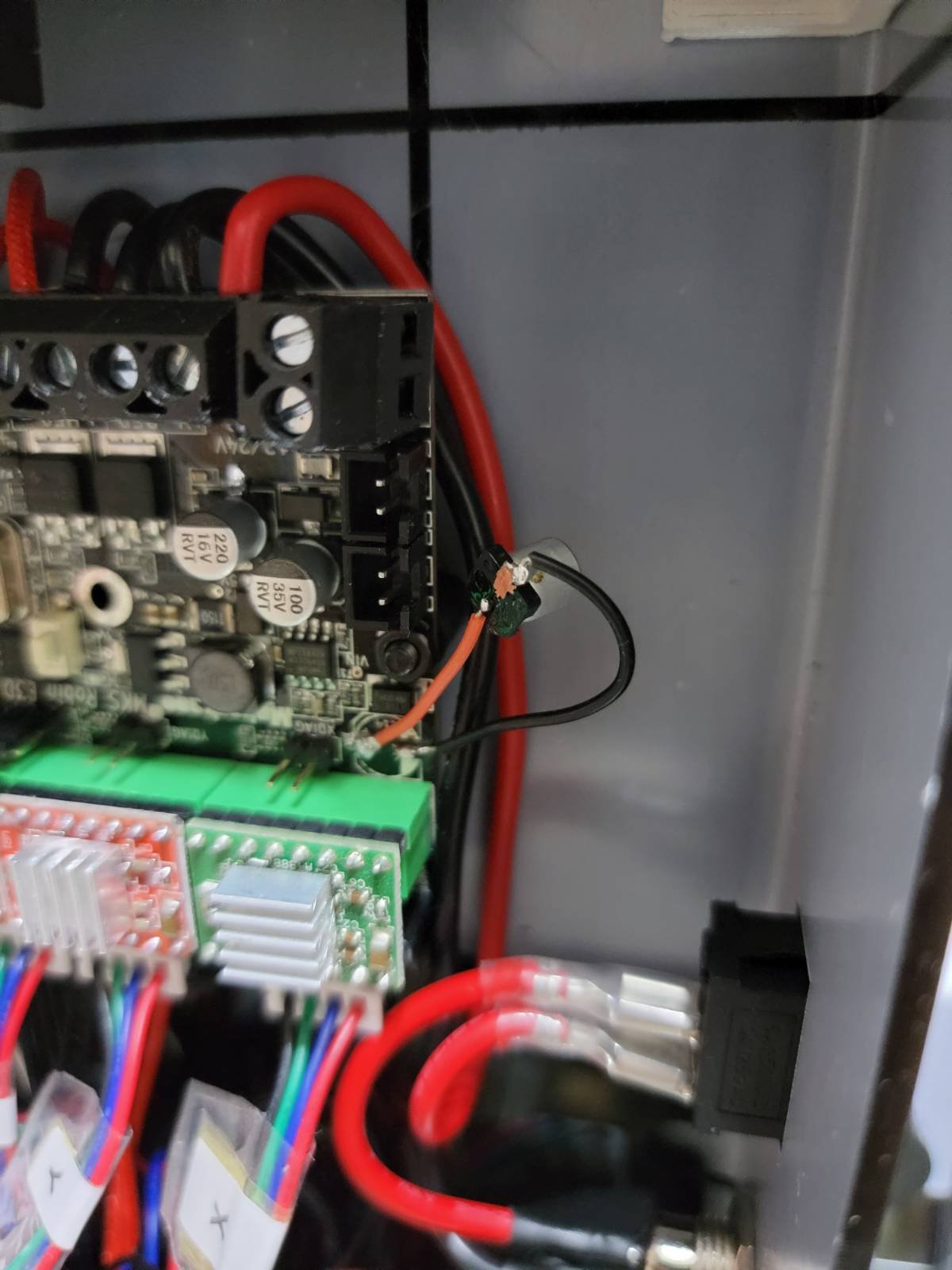

監粗焊返佢先，負極甩 pad 但又焊到，唔知係咪可以正常運作


XY軸交換下插頭, 試過X軸正常, 即係線同步進正常
剩返 stepper driver ....
交換再試, 果然係死左粒 stepper driver
我手上只 A4988 ... 唔知係咪可以直接換呢

# 2021-06-17

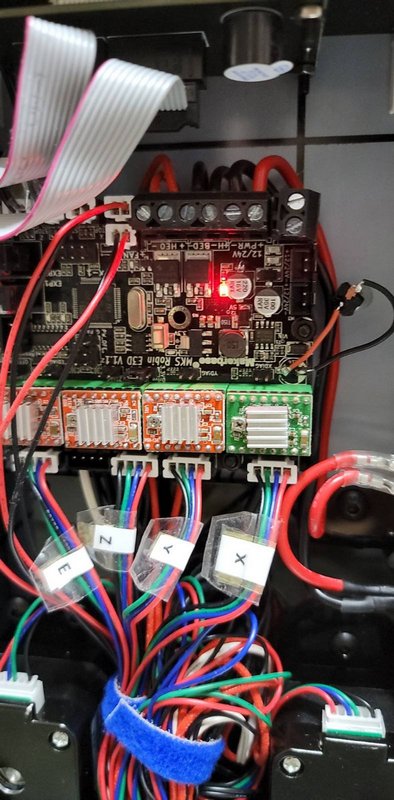

換左 A4988 ，果然郁到

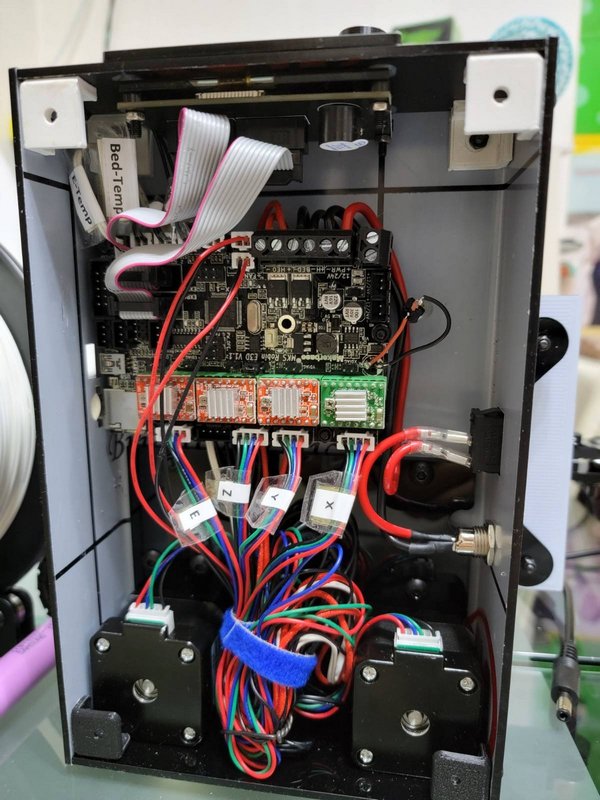

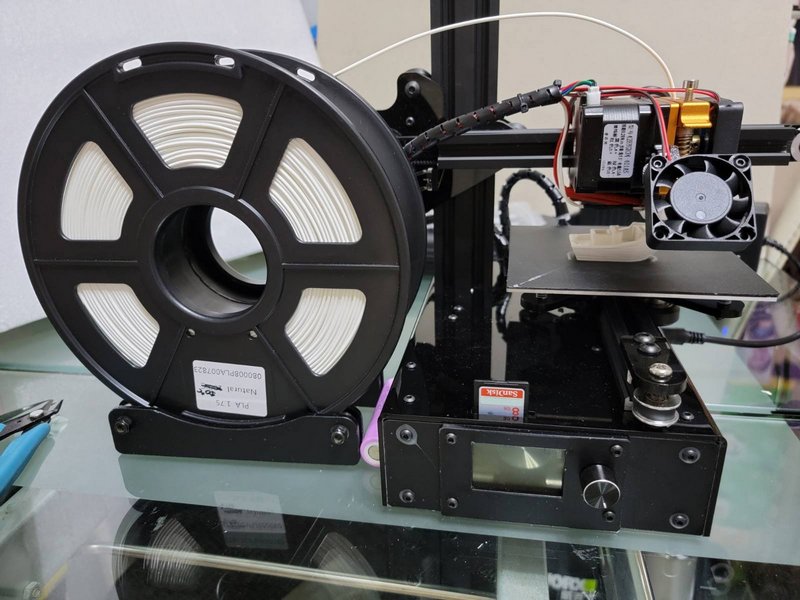

比個全相你睇


熱床咁駁，無任何加固，唔知玩到幾耐


賣家有比 slicer profile, 就咁印下野先

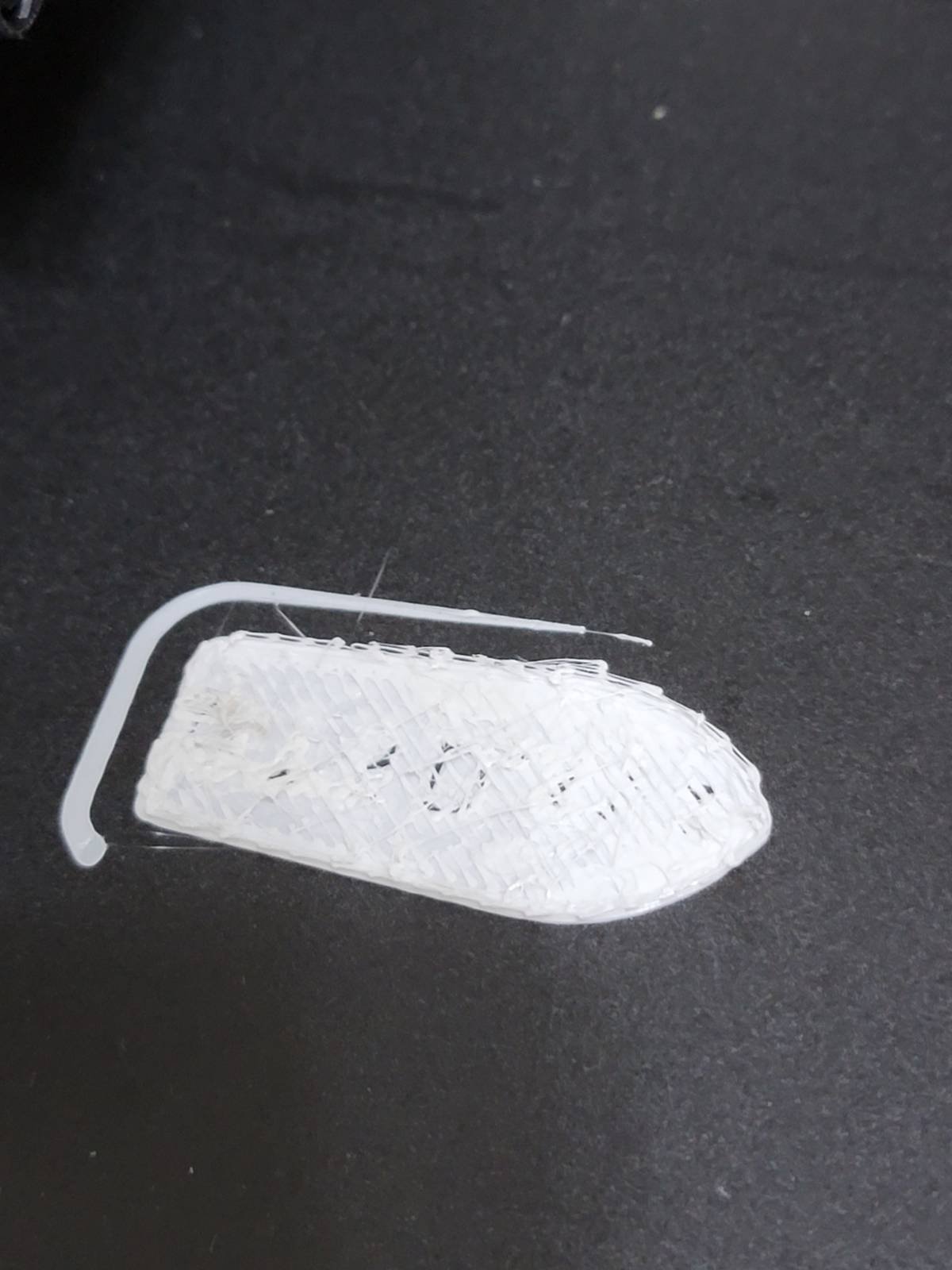

第一印船仔，似乎印太快，步進失步


再試下印隻 0.1 船仔，順便 tune 下首層高度

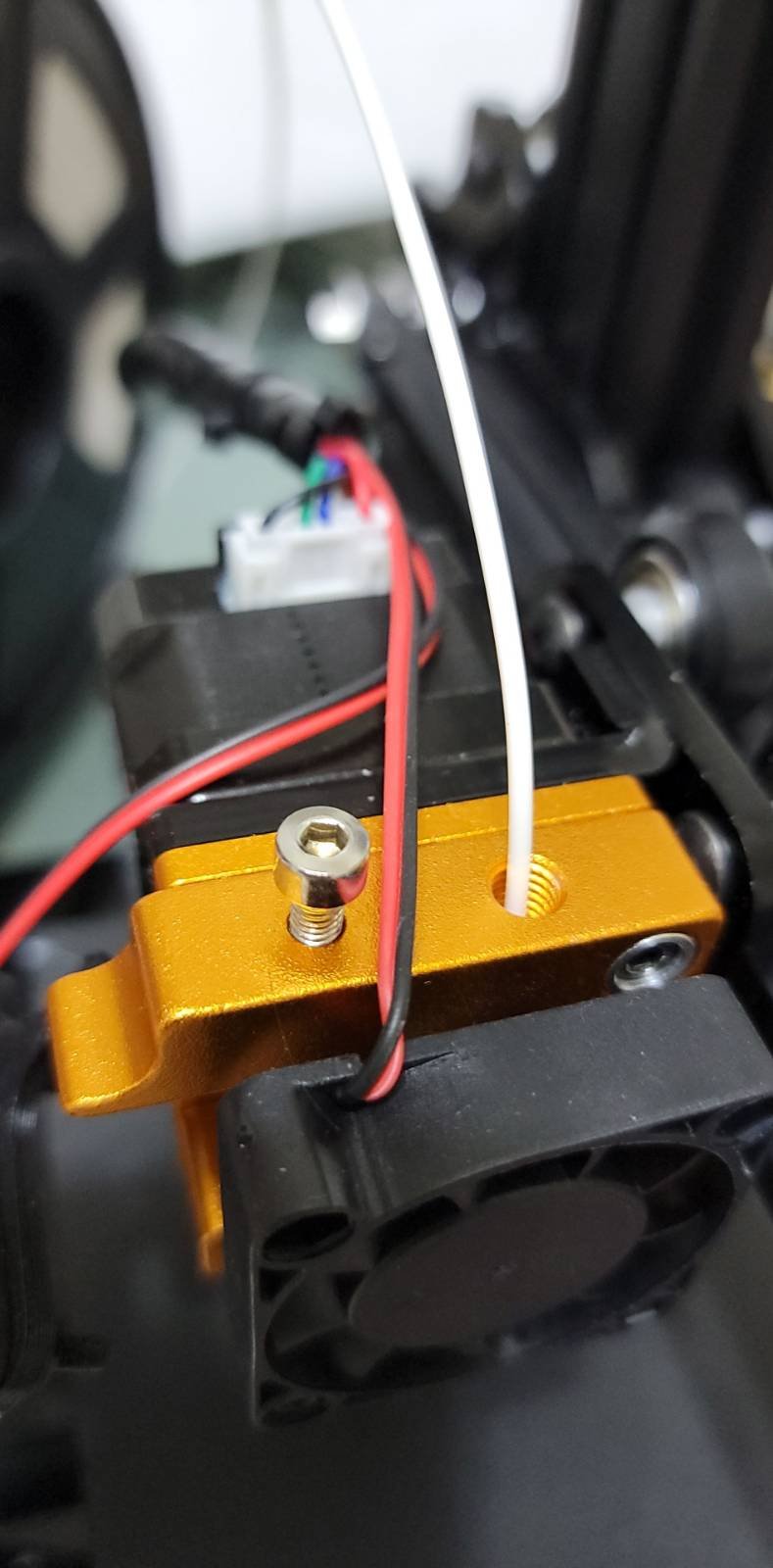

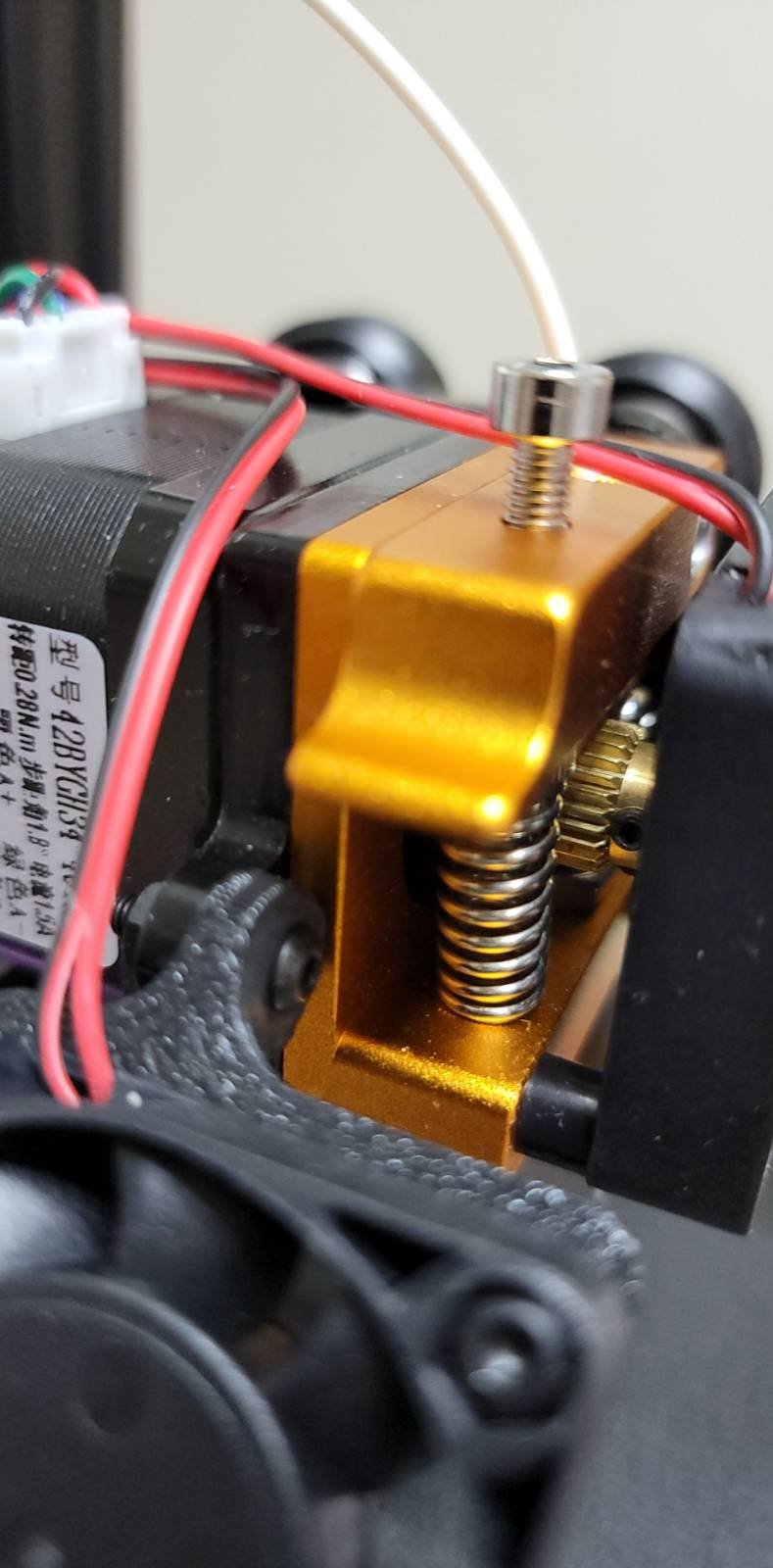

賣家比既 profile 用 6000 mm/min , 但我覺得呢個 extruder 步進做唔到



改用 3000 都係失步，再減速至 80% 先得，最終 set 做 2400 mm/min
印左大半個鐘，中間可能拉唔郁卷膠，推返順出膠改下位繼續印
再印左幾個字，似乎順利，攪到成點喇去訓覺

起身見到咁，畫面都無埋

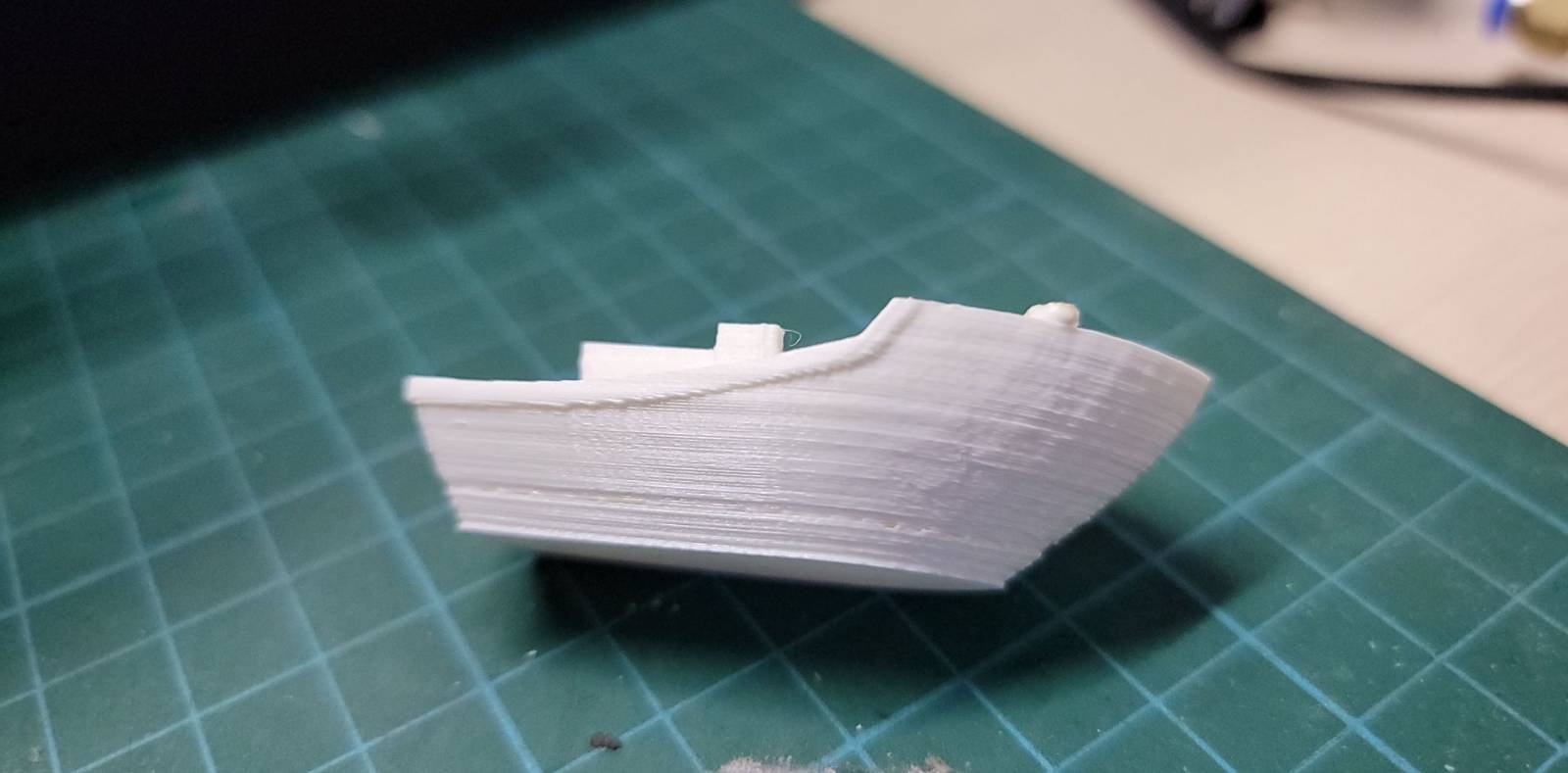

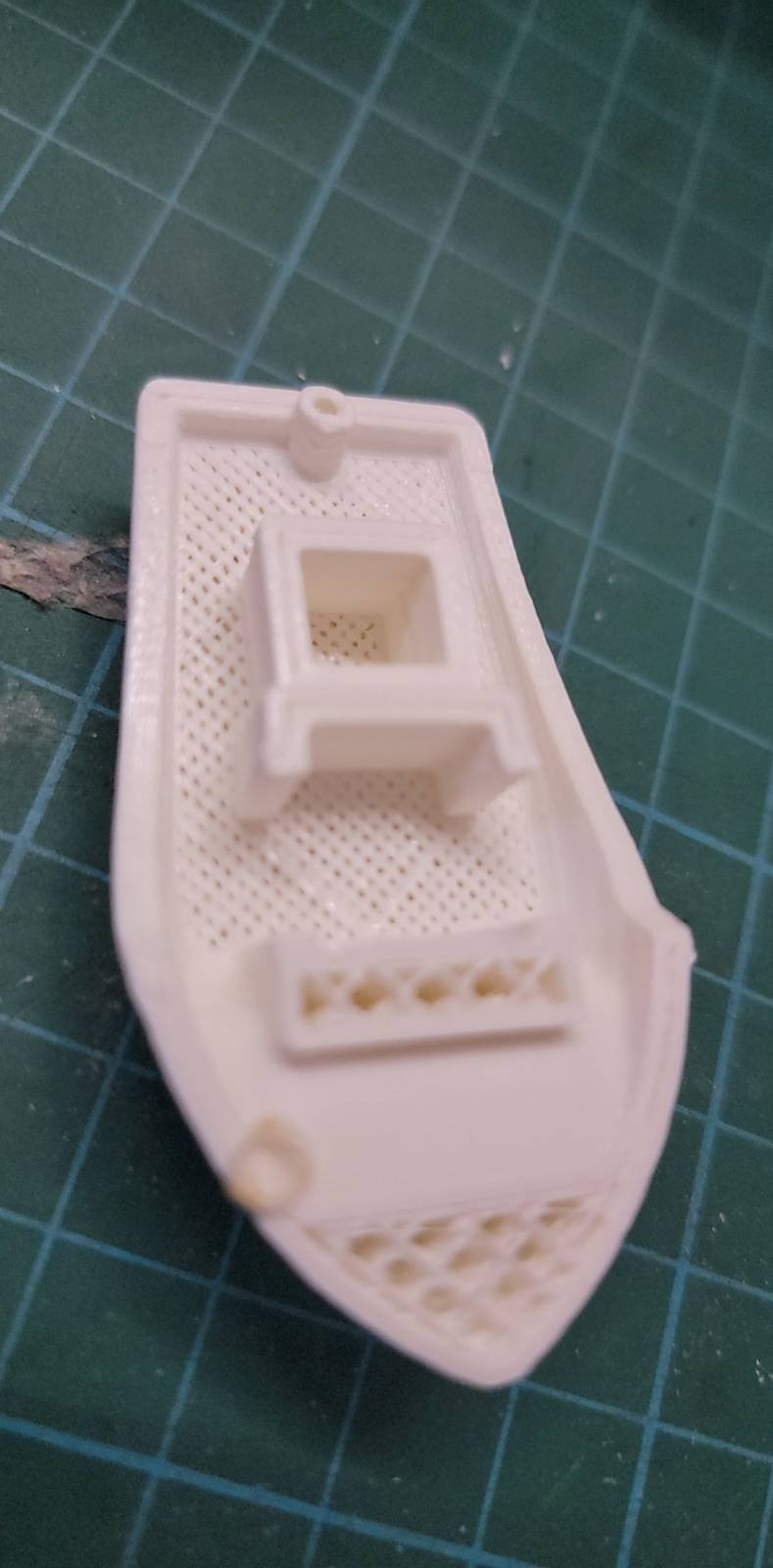

船仔既質素




但底板燈有著

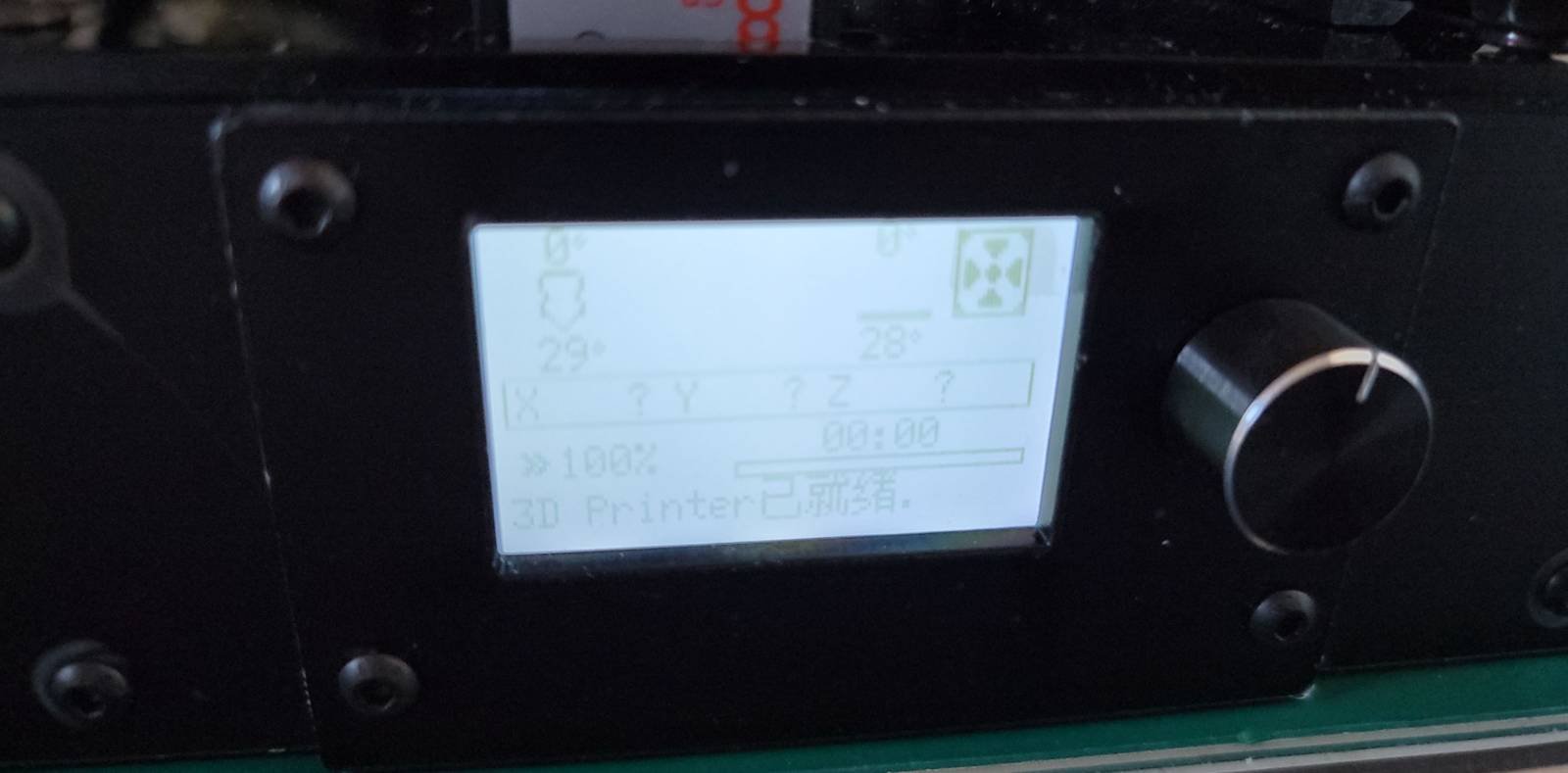

拎入房插USB又著返

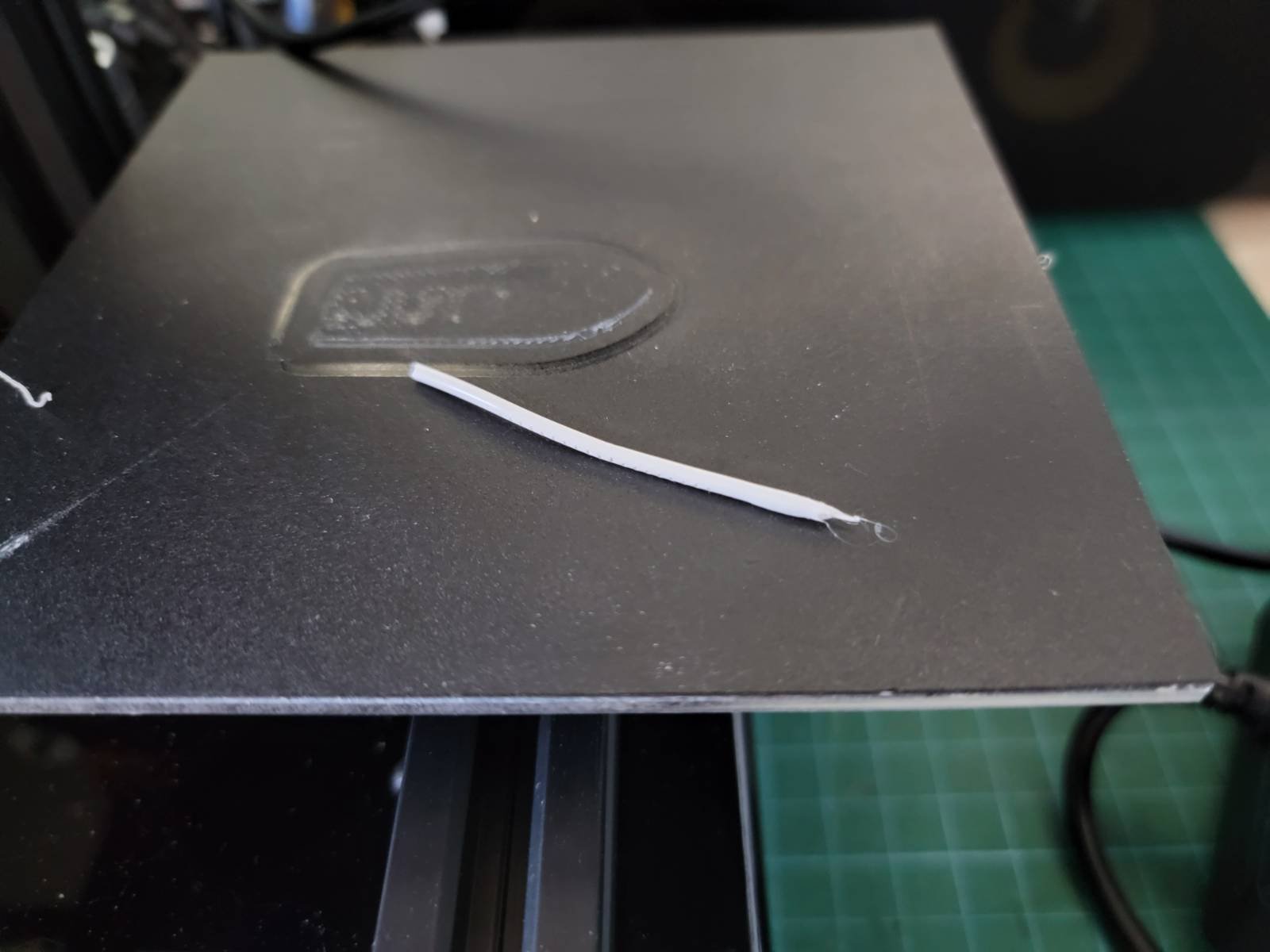

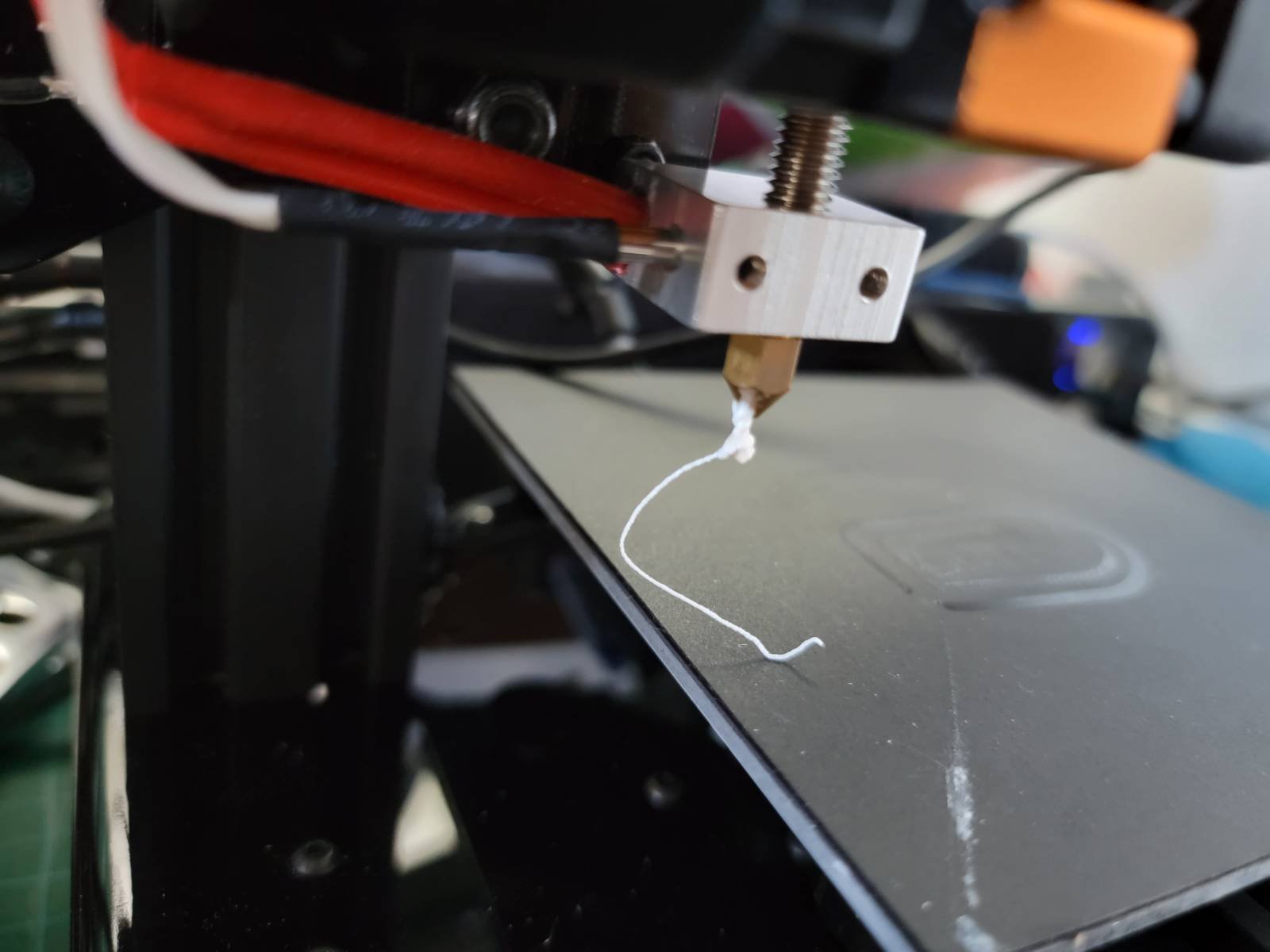

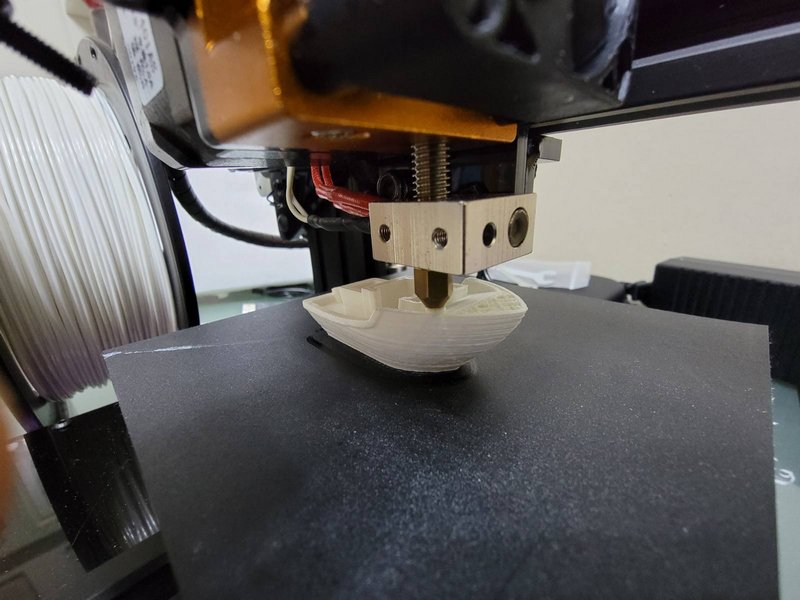

出膠都正常



無解

圖片附件: DIY-FEIYU_S1.jpg (2021-6-16 11:31, 89.45 KB) / 下載次數 146
https://h2.hkepc.com/forum/attachment.php?aid=2268333&k=f424d07ddfc8ebc7a13c84b9c0663586&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 風扇駁長.jpg (2021-6-16 12:14, 67.7 KB) / 下載次數 168
https://h2.hkepc.com/forum/attachment.php?aid=2268344&k=7a049759922e6cfad14ce0cde8d92a78&t=1781536481&sid=i5Xeb8C6zY



圖片附件: Z軸 endstop 頂住.jpg (2021-6-16 12:14, 89.17 KB) / 下載次數 136
https://h2.hkepc.com/forum/attachment.php?aid=2268345&k=71d5cd36e6cdbd77f3364db10959576a&t=1781536481&sid=i5Xeb8C6zY



圖片附件: Z軸 endstop 只有唔夠一半.jpg (2021-6-16 12:14, 140.57 KB) / 下載次數 145
https://h2.hkepc.com/forum/attachment.php?aid=2268346&k=e63ddb86cd07b1c92d4b215f8b68e21e&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 平台低頂Y軸螺絲.jpg (2021-6-16 12:14, 60.92 KB) / 下載次數 162
https://h2.hkepc.com/forum/attachment.php?aid=2268347&k=5a7888b530ddfdc8da5ec08f9a73877e&t=1781536481&sid=i5Xeb8C6zY



圖片附件: Y軸加介子.jpg (2021-6-16 12:14, 77.27 KB) / 下載次數 135
https://h2.hkepc.com/forum/attachment.php?aid=2268348&k=bac52de1bc81c714fcfb71b7f7a3d75b&t=1781536481&sid=i5Xeb8C6zY



圖片附件: Y軸同步輪只有25mm,但條片叫我用30既螺絲.jpg (2021-6-16 12:14, 111.04 KB) / 下載次數 162
https://h2.hkepc.com/forum/attachment.php?aid=2268349&k=17c132be7539ecadde15bc390c4a39ed&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 右下角.jpg (2021-6-16 12:14, 109.76 KB) / 下載次數 178
https://h2.hkepc.com/forum/attachment.php?aid=2268350&k=78600733ddb2a888174f19e0bacaaad0&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 左下角.jpg (2021-6-16 12:14, 110.86 KB) / 下載次數 176
https://h2.hkepc.com/forum/attachment.php?aid=2268351&k=13f8f4c5989fd87510a6ff925d561195&t=1781536481&sid=i5Xeb8C6zY



圖片附件: C14.jpg (2021-6-16 12:14, 85.96 KB) / 下載次數 150
https://h2.hkepc.com/forum/attachment.php?aid=2268353&k=5d3f2504152b65329c682367e28cd200&t=1781536481&sid=i5Xeb8C6zY



圖片附件: Top-C14.png (2021-6-16 12:14, 84.73 KB) / 下載次數 119
https://h2.hkepc.com/forum/attachment.php?aid=2268354&k=47686dd5aa1e9ab2fb6c63a0a89a5766&t=1781536481&sid=i5Xeb8C6zY



圖片附件: SCH-C14.png (2021-6-16 12:14, 56.43 KB) / 下載次數 187
https://h2.hkepc.com/forum/attachment.php?aid=2268355&k=d004d7adb9a629700d06f07d6bf3a39e&t=1781536481&sid=i5Xeb8C6zY



圖片附件: Y軸步進同步輪頂平台支架.jpg (2021-6-16 12:17, 101.77 KB) / 下載次數 487
https://h2.hkepc.com/forum/attachment.php?aid=2268356&k=302f259b1c42f2d8298aa395d51b104f&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 第一印0.25船仔.jpg (2021-6-17 06:47, 124.19 KB) / 下載次數 119
https://h2.hkepc.com/forum/attachment.php?aid=2268470&k=656ed6126d6f19dc27c7fe5b05e70de2&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 電容補救.jpg (2021-6-17 06:47, 142.63 KB) / 下載次數 136
https://h2.hkepc.com/forum/attachment.php?aid=2268471&k=4f86689a3f27d3c585c38cf498d52669&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 起身見到咁，畫面都無埋.jpg (2021-6-17 06:48, 88.87 KB) / 下載次數 186
https://h2.hkepc.com/forum/attachment.php?aid=2268472&k=f29dc9f5b31f59cc7949d71117710d2e&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 船仔 side view -層紋.jpg (2021-6-17 06:48, 86.09 KB) / 下載次數 144
https://h2.hkepc.com/forum/attachment.php?aid=2268473&k=e91458e6033150031bde92cb44b22832&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 底部全相.jpg (2021-6-17 06:49, 107.65 KB) / 下載次數 153
https://h2.hkepc.com/forum/attachment.php?aid=2268474&k=62504b78f5ece6638c3403c285bd5828&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 底板燈有著.jpg (2021-6-17 06:49, 84.91 KB) / 下載次數 172
https://h2.hkepc.com/forum/attachment.php?aid=2268475&k=0967f1c9c06c6ec854777d7767aa0382&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 船仔 top view.jpg (2021-6-17 06:59, 88.45 KB) / 下載次數 161
https://h2.hkepc.com/forum/attachment.php?aid=2268477&k=5bc6489287f76909eaef9a56476bc087&t=1781536481&sid=i5Xeb8C6zY



圖片附件: extruder 1.jpg (2021-6-17 07:08, 109.88 KB) / 下載次數 160
https://h2.hkepc.com/forum/attachment.php?aid=2268478&k=1a10142cde1234fcd718dcc2c10a4923&t=1781536481&sid=i5Xeb8C6zY



圖片附件: extruder 2.jpg (2021-6-17 07:08, 96.03 KB) / 下載次數 128
https://h2.hkepc.com/forum/attachment.php?aid=2268479&k=17b10370390e3ce73c6d4c1020f75e0a&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 熱床駁線.jpg (2021-6-17 07:08, 114.47 KB) / 下載次數 120
https://h2.hkepc.com/forum/attachment.php?aid=2268480&k=fc2cab826c5eaf80459701b773d29557&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 失敗船仔.jpg (2021-6-17 07:28, 73.92 KB) / 下載次數 138
https://h2.hkepc.com/forum/attachment.php?aid=2268481&k=d7009e742a6d2bd8107675d006c8a5fa&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 插USB又著返.jpg (2021-6-17 07:28, 73.06 KB) / 下載次數 156
https://h2.hkepc.com/forum/attachment.php?aid=2268482&k=290b0d784aa2ffed3b91fcd5e602e200&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 出膠正常.jpg (2021-6-17 07:28, 92 KB) / 下載次數 153
https://h2.hkepc.com/forum/attachment.php?aid=2268483&k=6261350a9a25d9b67b1a55ac085d27fa&t=1781536481&sid=i5Xeb8C6zY



圖片附件: 出膠正常2.jpg (2021-6-17 07:28, 96.98 KB) / 下載次數 167
https://h2.hkepc.com/forum/attachment.php?aid=2268484&k=443d276f622164e5a64ff36bd819c48a&t=1781536481&sid=i5Xeb8C6zY

---

作者: xo_ox    時間: 2021-6-16 18:01

強，曲的都比你弄好

---

作者: ustkl    時間: 2021-6-16 23:15

本帖最後由 ustkl 於 2021-6-16 23:16 編輯

師兄你又玩堆填區救機行動

好奇一問, 上住車轆黑色嗰啲係膠片定係鋁板嚟嘅呢?

---

作者: dtom    時間: 2021-6-17 06:18

回覆 3# ustkl
全機都係膠片

---

作者: dtom    時間: 2021-6-17 07:12

本帖最後由 dtom 於 2021-6-17 07:31 編輯

起身見到咁，畫面都無埋
詳細睇返 #1
中間亦加左圖

---

作者: fred2088    時間: 2021-6-17 11:18

回復 1 #dtom

驟眼睇過title ,以為是五嚿買水機

via HKEPC Reader for Android

---

作者: ustkl    時間: 2021-6-17 11:34

回覆 6# fred2088

用返呢部機嘅生產態度嚟度去做一部水機可能唔使五嚿水.

---

作者: ustkl    時間: 2021-6-17 11:38




膠片單邊上車轆可以話係死硬, 我諗部機如果想達到用得嘅水平, 轆嘅另外一邊要Guide 下去.

另外又好奇一問, 平成咁, 轆仔嘅質素又如何呢?

---

作者: dtom    時間: 2021-6-17 13:22

本帖最後由 dtom 於 2021-6-17 13:27 編輯

回覆 8# ustkl


無計, 家長當玩具買比個初中仔玩下, 玩到個令月都好掛


未玩過轆, 唔知點分質素
啲轆,無徧心軸,就咁用螺絲穿住, 但無虛位既

尋晚印果時摸過下隻牛, 12V 10A, 都幾熱, 應該有 4/50度

---

作者: dtom    時間: 2021-6-17 13:29




咁我再改下

---

作者: fred2088    時間: 2021-6-17 13:55

回覆 10# dtom


    CHING 好認真
