作者: super_fatman 時間: 2018-9-29 18:44 標題: 3D Chameleon 雙色系統
[youtube]jVfMUqr8g3c[/youtube]
低成本雙色方案, 用 print head 移動去換料....
而家賣緊 beta test, US $49, 據說當真係生產時會俾番件正式成品你.
http://www.3dchameleon.com/
作者: fred2088 時間: 2018-9-29 19:41
本帖最後由 fred2088 於 2018-9-29 23:31 編輯
回覆 1# super_fatman
有創意 !!! 又多一個方法 ... 但不可用進絲步進前後換絲 ?
作者: Super169 時間: 2018-9-30 20:46
呢個方案, 我部遠程推膠應該用唔到了.
作者: bam1a 時間: 2018-10-1 13:07
呢個方案只適用於coreXY,MB式同UM式嘅XY頂方案
龍門架,三角應該照顧唔到
個人覺得prusa個方式可能泛用些小,支援多D"顏色",但呢個方案好strightforward,可能少咗唔少管道計算或者更多摩打
作者: super_fatman 時間: 2018-10-1 19:05
本帖最後由 super_fatman 於 2018-10-1 19:07 編輯
呢個方案只適用於coreXY,MB式同UM式嘅XY頂方案
龍門架,三角應該照顧唔到
個人覺得prusa個方式可能泛用些小, ...
bam1a 發表於 2018-10-1 13:07
龍門架係得嘅, 佢而家 beta 係有支援 Creality CR/Ender.
不過未見到佢 bowden tube 係點做, 好多tube 撓來撓去.
作者: Super169 時間: 2018-10-3 16:27
呢個方案只適用於coreXY,MB式同UM式嘅XY頂方案
龍門架,三角應該照顧唔到
個人覺得prusa個方式可能泛用些小, ...
bam1a 發表於 2018-10-1 13:07
UM 係遠程推送既, 應該唔得喎.
佢應該只係適合有頂框, 噴頭送膠一體既機種. 比如 MB 果類.
作者: 高級嘍囉 時間: 2018-10-3 17:30
理論上遠推送都可以，只要換料前做個超長嘅retraction，就可以當近送做，做完都做個超長推料。
作者: Super169 時間: 2018-10-4 09:13
本帖最後由 Super169 於 2018-10-4 09:14 編輯
理論上遠推送都可以，只要換料前做個超長嘅retraction，就可以當近送做，做完都做個超長推料。 ...
高級嘍囉 發表於 2018-10-3 17:30
問題係佢換料既原理, 係靠個頭左右走去兩邊, 噴頭前兩個入口換料.
遠程去到個頭附近已經過左送膠輪, 太遲了.
當然, 唔用呢個方法絕對係可以既, 但就已經唔係呢樣野了.
作者: alexhon 時間: 2018-10-4 15:56
當睇下野都無問題....當真，我都想訓
作者: super_fatman 時間: 2018-10-4 21:21
本帖最後由 super_fatman 於 2018-10-4 21:23 編輯
問題係佢換料既原理, 係靠個頭左右走去兩邊, 噴頭前兩個入口換料.
遠程去到個頭附近已經過左送膠輪, 太 ...
Super169 發表於 2018-10-4 09:13
遠程要做就應該喺係擠出機之前換料, 都係相同原理的, 只係好似我之前講"好多 tube 繞來繞去".
作者: Super169 時間: 2018-10-4 21:54
遠程要做就應該喺係擠出機之前換料, 都係相同原理的, 只係好似我之前講"好多 tube 繞來繞去". ...
super_fatman 發表於 2018-10-4 21:21
正如我都講, 唔用呢個方法絕對係可以既.
問題係咁樣已經同佢既 design 唔同哂, 係兩樣野.
佢係重點係利用左個噴頭移動去幫佢換膠, 可以省左好多配件.
除非你夾硬拉條膠去到噴咀附近, 再拉番去遠程送膠輪, 轉來轉去, 先要保證唔卡膠.
表面上好似只係"好多 tube 繞來繞去", 實際上都未必可行, 佢利用摩擦力去拉同推兩倍遠程既膠, 比家陣要大力好多. 要拉既路線亦都會長左好多倍, 單靠咁既摩擦力, 有點困難, 可行性好低, 就算得, 換一次膠都會慢好多倍, 路線長左, 出錯機會亦大好多.
作者: super_fatman 時間: 2018-10-4 22:50
本帖最後由 super_fatman 於 2018-10-4 23:27 編輯
佢利用摩擦力去拉同推兩倍遠程既膠, 比家陣要大力好多. 要拉既路線亦都會長左好多倍, 單靠咁既摩擦力, 有點困難, 可行性好低, 就算得, 換一次膠都會慢好多倍, 路線長左, 出錯機會亦大好多.
Super169 發表於 2018-10-4 21:54
無論 (遠程/近程) 點會單靠個噴頭嘅摩擦力去換料呢? 條膠料過咗 extruder 之後到 hotend 中間咪一樣用摩打 (拉番去extruder/推番去hotend).
多花嘅時間就係由 extruder<->hotend 之間嘅距離嘅分別.
近程可能之間嘅距離係30mm, 遠程可能係300mm, 但個原理係無分別嘅.
作者: Super169 時間: 2018-10-5 01:28
無論 (遠程/近程) 點會單靠個噴頭嘅摩擦力去換料呢? 條膠料過咗 extruder 之後到 hotend 中間咪一樣用摩 ...
super_fatman 發表於 2018-10-4 22:50
或者我表達得唔好. 你講既無錯, 出左 extruder 之後, 只係需要拉番一小段路. 由 extruder 至 hotend 可以唔理, 因為 extruder 點都夠力....否則平時都印唔到野.
問題係, 條膠始終係由個噴頭靠摩擦力去拉同推, 膠既長度同條路滑唔滑都好大影響.
就算條 PTFE 幾滑都, 有番咁上下長同埋灣灣曲曲, 本身都會有一定阻力.
我所指既要大力, 就係要抵消呢D阻力既力, 條路越長同埋灣曲, 阻力自然會更大.
而且, 換膠既時候, 拉出黎既膠, 前端通常都唔多靚仔, 如果唔好彩肥仔左少少就更阻力了. 當然, 肥仔左對近程同樣有影響, 但遠程因為力點遠左, 影響會大D.
如果個噴點既摩擦力唔夠, 會有機會推唔到都唔奇.
當然, 我只係憑空去估, 或者佢真係可以做得好順好滑.
作者: super_fatman 時間: 2018-10-5 04:46
當然, 肥仔左對近程同樣有影響, 但遠程因為力點遠左, 影響會大D.
如果個噴點既摩擦力唔夠, 會有機會推唔到都唔奇.
當然, 我只係憑空去估, 或者佢真係可以做得好順好滑.
Super169 發表於 2018-10-5 01:28
其實, 對於靠摩擦力拉料換料, 我估遠程係無遠到的, 甚至可能可以做短啲添.....
當其他不變(尤其部機嘅體積), 只係遠程近程分別, 因為近程嗰 extruder會週圍走, 條 PTFE 管要預長啲, 反之, 遠程因為 extruder 固定位置, 條 PTFE 管可能起碼唔會長咗.
作者: super_fatman 時間: 2018-10-6 16:54
本帖最後由 super_fatman 於 2018-10-6 16:56 編輯

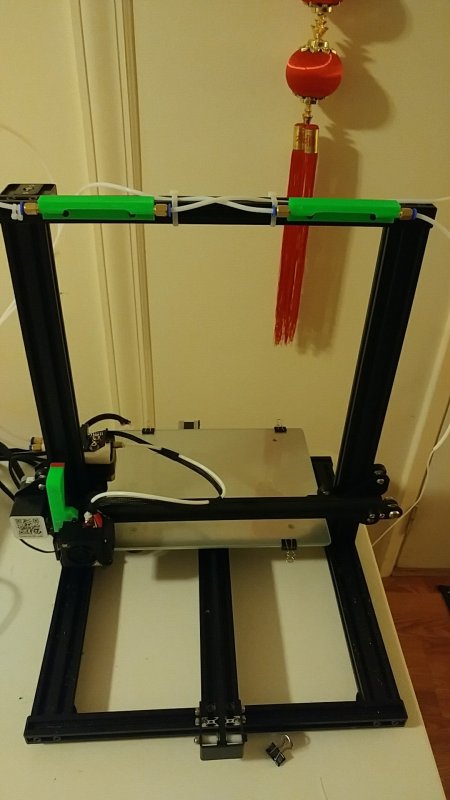

CR-10 版本, Z 軸移動速度應該會幾....
圖片附件: DoplAuVXgAAKmsZ.jpg (2018-10-6 16:54, 47.51 KB) / 下載次數 62https://h2.hkepc.com/forum/attachment.php?aid=2085563&k=f9fed1b7aa64c60496aae9ea8f30653e&t=1781832823&sid=8yy0czFgT
