作者: 3D_DIY    時間: 2018-8-8 22:00     標題: MK4duo移植到TJC觸控屏

本帖最後由 3D_DIY 於 2018-8-8 22:02 編輯

純分享

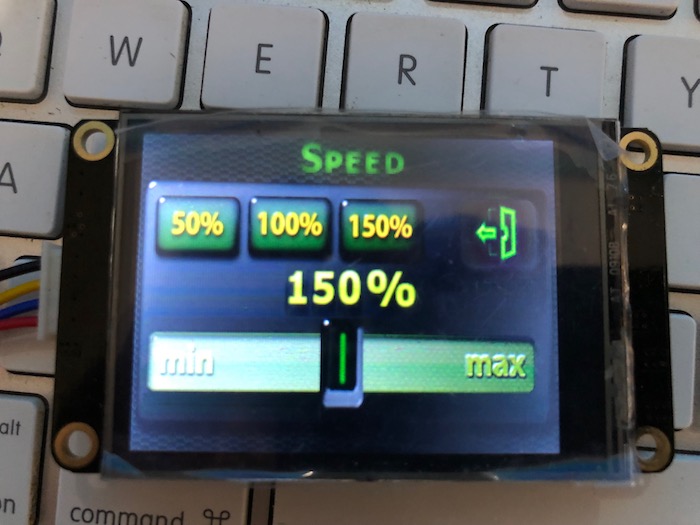

圖片附件: [Speed面版] IMG_8636 2.jpg (2018-8-8 21:41, 78.69 KB) / 下載次數 116
https://h2.hkepc.com/forum/attachment.php?aid=2074903&k=e894ea054678610be8e946774067930b&t=1781789736&sid=Go7RCBXJ2O

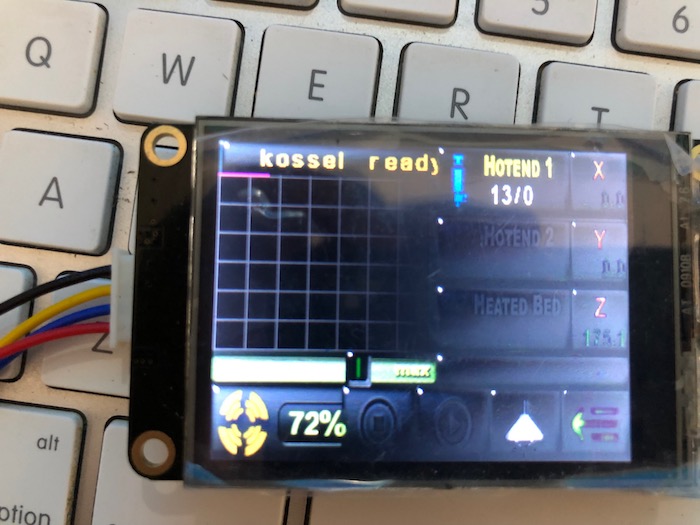

圖片附件: [主控面版] IMG_8637 2.jpg (2018-8-8 21:41, 88.15 KB) / 下載次數 119
https://h2.hkepc.com/forum/attachment.php?aid=2074904&k=c1758f64959c73f8cfa9f81b1ccde933&t=1781789736&sid=Go7RCBXJ2O

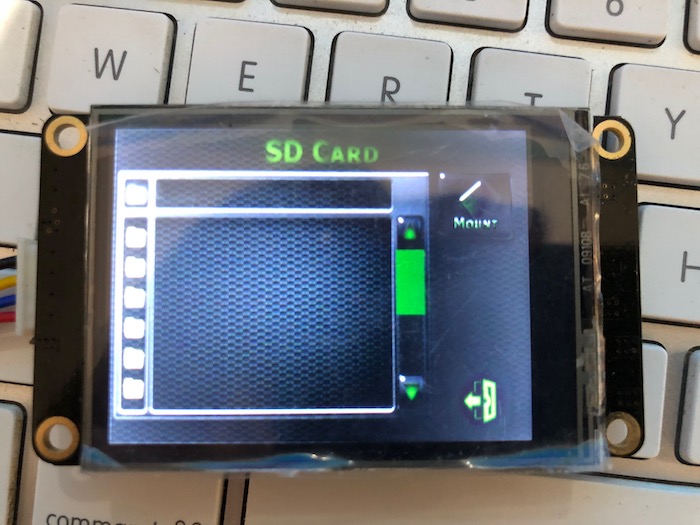

圖片附件: [還未正常load到SD_card] IMG_8634 2.jpg (2018-8-8 21:41, 96.58 KB) / 下載次數 132
https://h2.hkepc.com/forum/attachment.php?aid=2074906&k=4de8e4cf122a7bda0ee99737c6f6a3a3&t=1781789736&sid=Go7RCBXJ2O

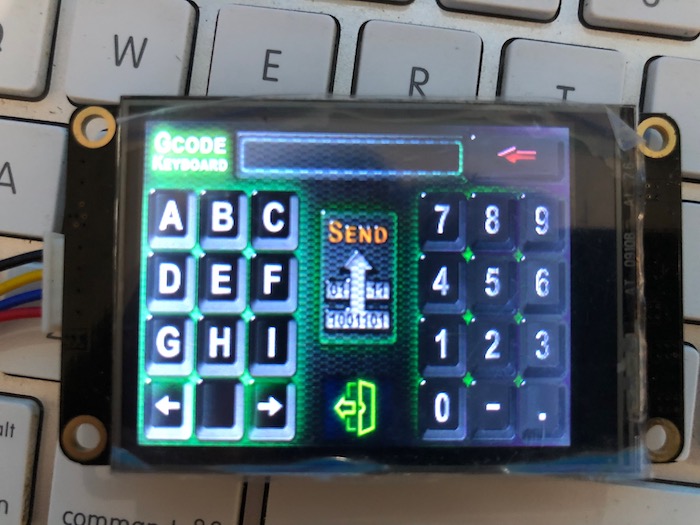

圖片附件: [G_code面版] IMG_8633 2.jpg (2018-8-8 21:41, 97.76 KB) / 下載次數 132
https://h2.hkepc.com/forum/attachment.php?aid=2074907&k=24db4967547e0b6c22717f410bb91c28&t=1781789736&sid=Go7RCBXJ2O

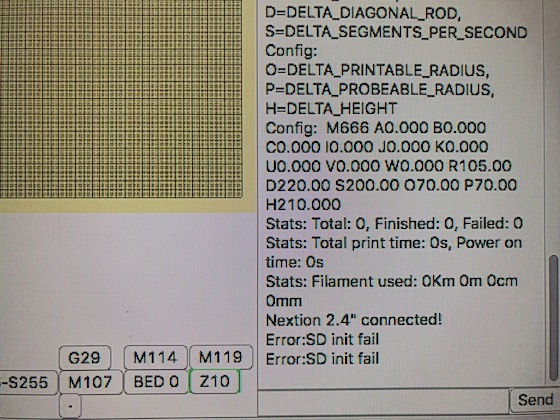

圖片附件: [SD init Fail] IMG_8630 2.jpg (2018-8-8 21:41, 106.18 KB) / 下載次數 144
https://h2.hkepc.com/forum/attachment.php?aid=2074908&k=722e6ff7a8dc6c617f01c4fe10a98270&t=1781789736&sid=Go7RCBXJ2O



圖片附件: [未能正確輸入G_code] IMG_8638 2.jpg (2018-8-8 21:41, 114.88 KB) / 下載次數 112
https://h2.hkepc.com/forum/attachment.php?aid=2074909&k=55f65000463c98b90ebc1f0692ce15f1&t=1781789736&sid=Go7RCBXJ2O

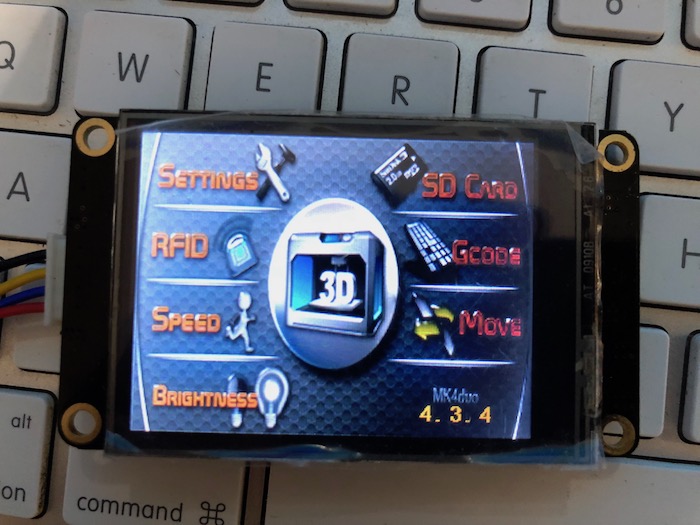

圖片附件: [主頁面] IMG_8632 2.jpg (2018-8-8 21:41, 128.13 KB) / 下載次數 123
https://h2.hkepc.com/forum/attachment.php?aid=2074910&k=aaeb9bfe8c13ee981047b38b1c7d609a&t=1781789736&sid=Go7RCBXJ2O

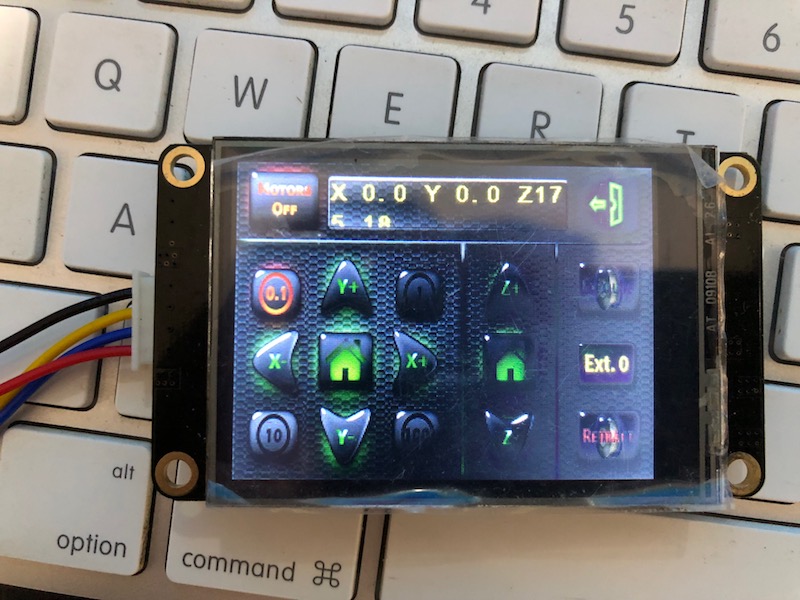

圖片附件: [XYZ控制版面] IMG_8631 2.jpg (2018-8-8 21:41, 133.47 KB) / 下載次數 122
https://h2.hkepc.com/forum/attachment.php?aid=2074911&k=4e03e074828d2b7c7dcfbd20c1965a67&t=1781789736&sid=Go7RCBXJ2O

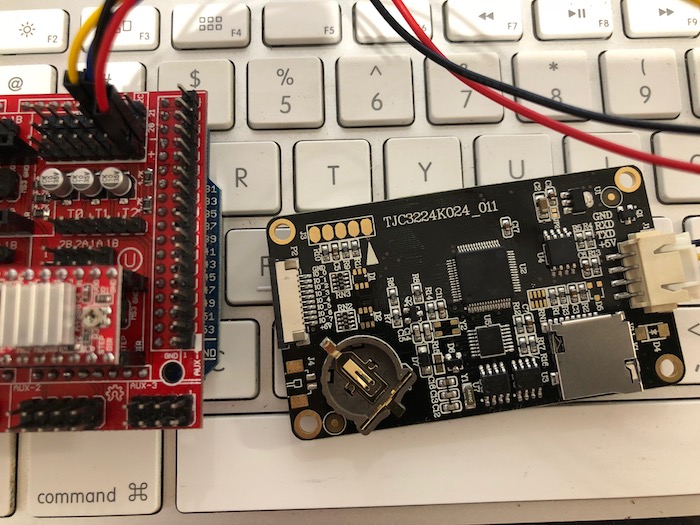

圖片附件: [TX/RX連接rpams1.4] IMG_8628 2.jpg (2018-8-8 21:41, 135.81 KB) / 下載次數 113
https://h2.hkepc.com/forum/attachment.php?aid=2074912&k=c377190c9a5bde407e97e8cdbb7eb48a&t=1781789736&sid=Go7RCBXJ2O

---

作者: fred2088    時間: 2018-8-8 22:18

回復 1 #3D_DIY

4.3寸？

via HKEPC Reader for Android

---

作者: 3D_DIY    時間: 2018-8-8 22:45

2.4寸

via HKEPC IR Pro 3.4.0 - iOS(2.3.3)

---

作者: fred2088    時間: 2018-8-9 09:56

回復 3 #3D_DIY

試過了,但要由頭改...

via HKEPC Reader for Android

---

作者: 3D_DIY    時間: 2018-8-9 11:34

本帖最後由 3D_DIY 於 2018-8-9 11:35 編輯

你試到什麼狀況，可分享多些嗎？（唔識睇意大利文討論區 ）
我是由nextion4.3嘅HMI檔，轉移到TJC2.4, 所有圖像都要自行re-scale及重新排位，programme就可以直接copy and paste.
實機測試還未進行，因模擬測試時還有些功能未work，有排solve

---

作者: fred2088    時間: 2018-8-9 16:55

回復 5 #3D_DIY

早兩年試的,因它不是用主流marlin ,又只可簡中,,及如改interface,好難改, ,
最後用機智屏, 即插即用

via HKEPC Reader for Android

---

作者: 3D_DIY    時間: 2018-8-12 14:35

現在有big5碼，同埋有另一個版本做參考
好似係用緊basic marlin 版本寫嘅

via HKEPC IR Pro 3.4.0 - iOS(2.3.3)

---

作者: bam1a    時間: 2018-8-12 17:23




建議佢直接轉用unicode好似就手D?
咁樣就可以直接兼容繁簡中文

---

作者: 3D_DIY    時間: 2018-8-12 17:41



    間嘢刻意分開國內外版，未必肯做Unicode，有big5碼已叫做好過無㗎喇

via HKEPC IR Pro 3.4.0 - iOS(2.3.3)

---

作者: fred2088    時間: 2018-8-13 16:32

回覆 9# 3D_DIY

  Kimbra 是 MK4duo 的前身。。。不是 marlin 主流 ...
    https://www.hkepc.com/forum/redi ... 17&pid=34391922

---

作者: 3D_DIY    時間: 2018-8-18 17:03

回覆 10# fred2088


不是主流都沒辦法，因為我都是不懂寫程式。為有先移植，後學習。
現階段只可將現有功能重新排位，把圖像改為個人化。

---

作者: 3D_DIY    時間: 2018-8-18 17:32

移植後初步實機測試 (由於本人部機沒有原作者預設介面上的功能，所以不知道是否可用)
輸入檔案需要另加外置SD card槽才可測試 (跟屏的TF槽，只能用作update 介面用 )

開機畫面

G code Keyboard

預設溫度

操控步進motor

預熱噴頭及調較風扇

當試齊基本功能可用，就可以開始制作個人化嘅UI
