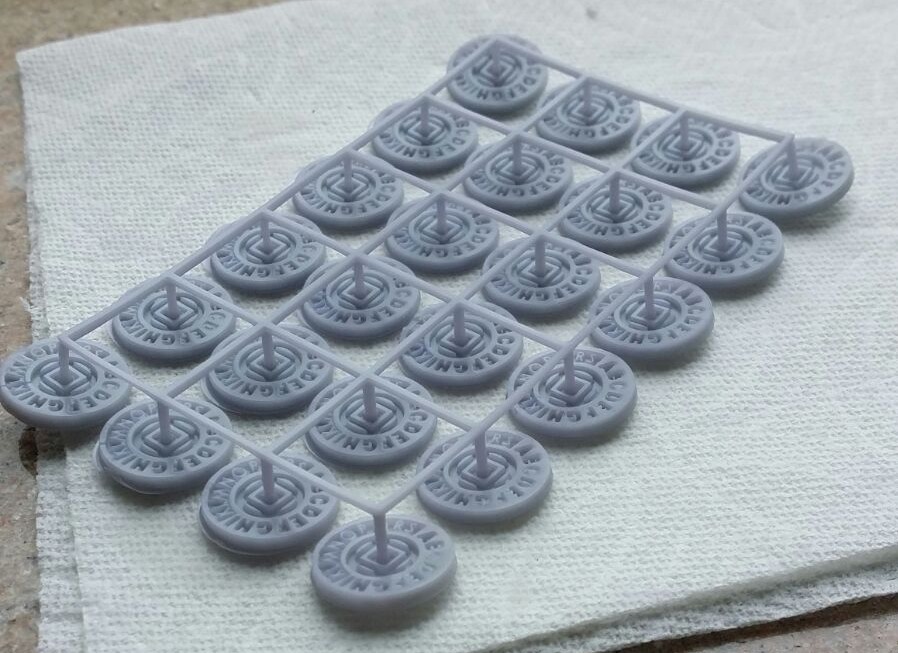

作者: Super169 時間: 2017-5-10 00:50 標題: 挑機: UV 機印餅仔

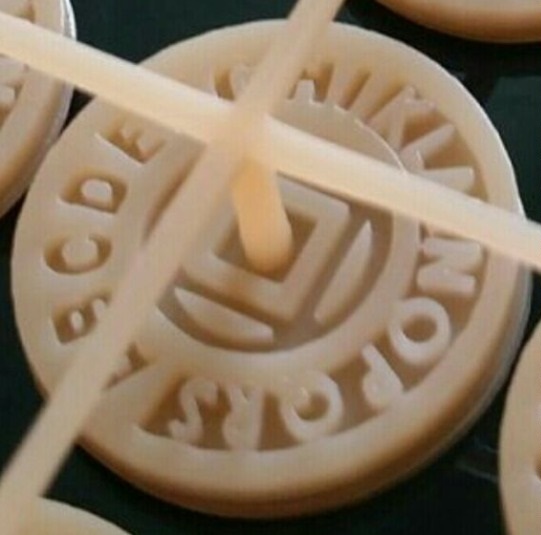

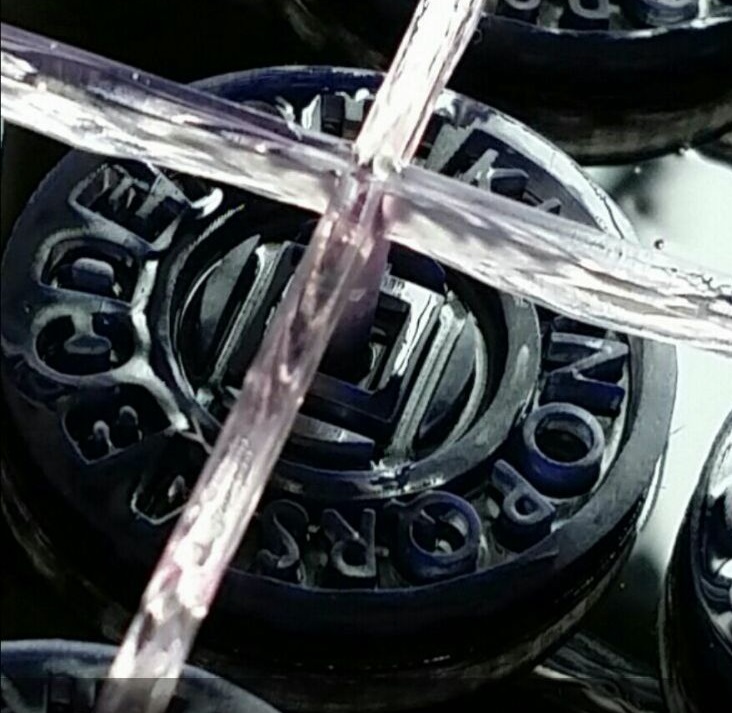

最近見人用一排餅他去測試 UV打印機, 自己又挑戰一下.

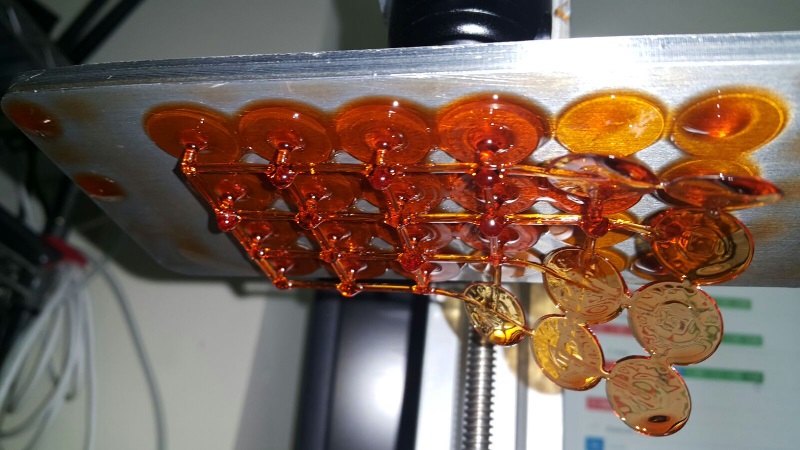

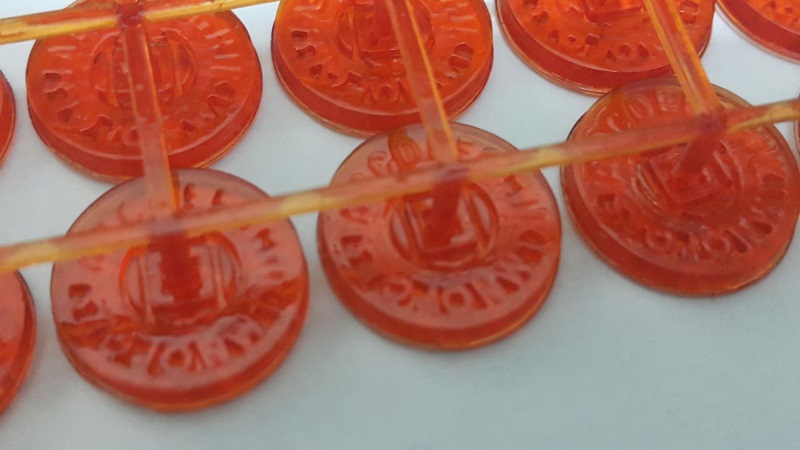

結果, 第一野, 慘敗....連平台都上唔哂.

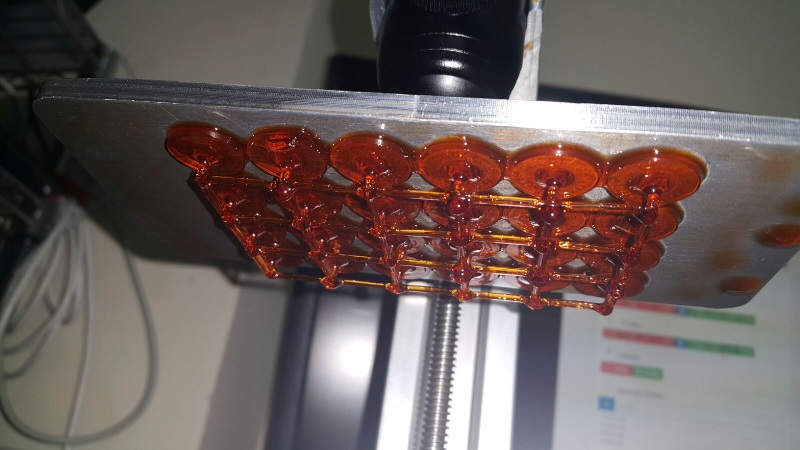

跟 屎太黑既教學, 用 A4紙條攝四角再 tune 一次, 終於上到平台了.
呢野最緊要全部上哂, 而仲上面既網格唔可以斷開.
但 D 細節好弱, 先至知道, 原來呢排餅仔, 唔係想像中咁易.

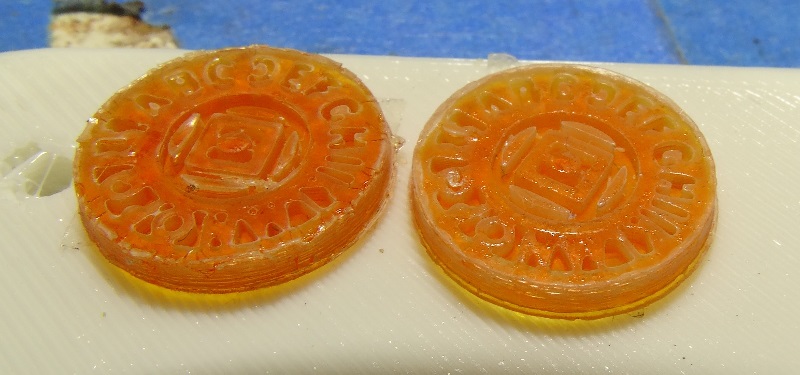

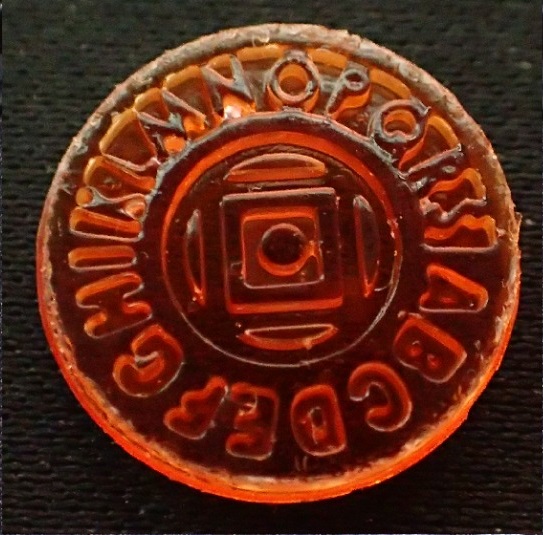

抽左一粒出黎, 全力試出細字, 不斷測試. 只係發覺減曝光有改善.
係我技術唔夠, tune 唔掂部 X-Cube. 家陣最見得人都只係咁, 再減印唔到:
但係同人地印出黎既, 仲係差好遠.
我只係出到D字, 但D邊差好遠, 人地果D好 sharp, 而且我好似 tune 到D線幼左, 唔知係咪我曝光唔夠.
有關既 STL 可以去呢度下載: https://drive.google.com/file/d/0BxjdA4lhlQHXSk5FZ2JLRlF2REE/view?usp=sharing
入面有兩個 STL:
ALLV2C.STL - 成版既餅仔, 可以試下平台有無傾斜
Single.STL - 單獨一粒測試印字
第2個只係為左快速測試, 終極係要用番第一個出, 可以全部上哂平台, 而D字又靚既.
唔知有無 ching 有興趣試下, 睇下用番你家陣既 setting, 可唔可以成版上哂平台, D 字出唔出到.
希望有 ching 可以出到人地既效果, 甚至好過佢.
希望 ching 試完可以分享下你地既結果.
圖片附件: 20170510-001.jpg (2017-5-10 00:50, 148.42 KB) / 下載次數 99https://h2.hkepc.com/forum/attachment.php?aid=1981579&k=850cda5489eb759c66ad0c870dac8a7b&t=1781868684&sid=2NzjQ9dZ4s
圖片附件: 20170510-002.jpg (2017-5-10 00:50, 121.13 KB) / 下載次數 88https://h2.hkepc.com/forum/attachment.php?aid=1981580&k=e3b508b225960151ffea16e30b0aadd4&t=1781868684&sid=2NzjQ9dZ4s
圖片附件: 20170510-003.jpg (2017-5-10 00:50, 98.43 KB) / 下載次數 84https://h2.hkepc.com/forum/attachment.php?aid=1981581&k=787713a04187de81d0c8ac62e5d7ff65&t=1781868684&sid=2NzjQ9dZ4s
圖片附件: 20170510-004.jpg (2017-5-10 00:50, 87.9 KB) / 下載次數 64https://h2.hkepc.com/forum/attachment.php?aid=1981582&k=7af768a2c0c1b551bbd064d88a9d6780&t=1781868684&sid=2NzjQ9dZ4s
圖片附件: 20170510-005.jpg (2017-5-10 00:50, 94.64 KB) / 下載次數 88https://h2.hkepc.com/forum/attachment.php?aid=1981583&k=fcccb727129d23f1f8541557ac4371eb&t=1781868684&sid=2NzjQ9dZ4s
圖片附件: 20170510-006.jpg (2017-5-10 00:50, 109.56 KB) / 下載次數 99https://h2.hkepc.com/forum/attachment.php?aid=1981584&k=c059717f9dc45395c116bed8fae88797&t=1781868684&sid=2NzjQ9dZ4s
圖片附件: 20170510-007.jpg (2017-5-10 00:50, 138.83 KB) / 下載次數 64https://h2.hkepc.com/forum/attachment.php?aid=1981585&k=4b63a7daf507b5b31e22e2692b0ee886&t=1781868684&sid=2NzjQ9dZ4s
圖片附件: 20170510-008.jpg (2017-5-10 00:50, 53.94 KB) / 下載次數 79https://h2.hkepc.com/forum/attachment.php?aid=1981586&k=487aa6a247d4941d5e79a9f4dd1d09d6&t=1781868684&sid=2NzjQ9dZ4s
作者: marco仔 時間: 2017-5-10 01:40
是否曝光時間太長, 個野離型拉力會弄壞模型!
同我發現在這個液體膠料很易出現裂痕 過一段時間會出灑紋, 在找出問題中!
作者: Super169 時間: 2017-5-10 01:46
是否曝光時間太長, 個野離型拉力會弄壞模型!
同我發現在這個液體膠料很易出現裂痕 過一段時間會出灑紋, 在 ...
marco仔 發表於 2017-5-10 01:40
我初時應該係曝光過長, 我轉左用 75% 灰度, 再1秒1秒去減光, 由 8s 減到 4.5s, 明顯有改善, 見到哂每一隻字.
但家陣邊位唔夠 sharp, 可以睇到我D 字既邊既灣角既, 但人地果D係好 sharp 既直角.
反而我懷疑最後果個唔知會唔會係減得太多, 出得少左.
唔知會唔會因為透明膠, 光線容易散開. 剛剛好就會闊左封左D細窿, 太短時間就會唔夠 sharp.
買左D實色膠, 應該聽日送到, 家陣清左個兜準備聽日試野. 睇下實色會唔會有好轉.
作者: marco仔 時間: 2017-5-10 02:31
液體流動時間都要考慮!
太結的要加長個拉上去向下時間!
作者: Offer 時間: 2017-5-10 07:40
回覆 3# Super169
打出来的有沒有放在酒精中用超聲波机清洗?
作者: necbbc 時間: 2017-5-10 08:28
呢件真係有點難度,我都改善緊x的細節！offer大大有無咩頭緒?
作者: Super169 時間: 2017-5-10 09:09
回覆 Super169
打出来的有沒有放在酒精中用超聲波机清洗?
Offer 發表於 2017-5-10 07:40
有, 我是用薄膠杯浸丙醇, 再浸入水中做超聲波的.
清洗後已發覺邊緣不夠 sharp, 是否清洗過程出問題呢? 我連個圓餅既邊緣都唔係直角.
作者: Offer 時間: 2017-5-10 09:28
有, 我是用薄膠杯浸丙醇, 再浸入水中做超聲波的.
清洗後已發覺邊緣不夠 sharp, 是否清洗過程出問題 ...
Super169 發表於 2017-5-10 09:09
有冇印过2020,我見边位.是sharp
作者: saviowong 時間: 2017-5-10 10:42
出黎個效果似係setting/清洗出左問題
作者: aryau 時間: 2017-5-10 11:45
本帖最後由 aryau 於 2017-5-10 17:13 編輯
好勁，Super169師兄真係好勤力用好多嘢試；
等我可以完美印番個buildings，我試下印你呢個餅仔先，幾好玩
btw第一幅果個佢用啲咁深色嘅resin印，可能都係原因之一，散射少咗，details方面係會好咗
作者: Super169 時間: 2017-5-10 14:20
有冇印过2020,我見边位.是sharp
Offer 發表於 2017-5-10 09:28
我係橙色果粒....其他係人地架.
不過, 剛印完影果下, 好似都仲係 sharp sharp 地. 唔通真係比我浸壞左?
作者: Super169 時間: 2017-5-10 14:22
出黎個效果似係setting/清洗出左問題
saviowong 發表於 2017-5-10 10:42
我之前超聲波十分鐘既, 尋日都有考慮下會唔會係超聲波震散左, 改成 3 分鐘都係咁.
唔知大家通常清洗幾耐呢?
作者: saviowong 時間: 2017-5-10 14:26
我之前超聲波十分鐘既, 尋日都有考慮下會唔會係超聲波震散左, 改成 3 分鐘都係咁.
唔知大家通常清洗幾耐 ...
Super169 發表於 2017-5-10 14:22
無水酒精浸15～20分鐘，再過多次乾淨嘅酒精，用風扇仔吹乾，照uv燈
作者: Super169 時間: 2017-5-10 14:31
無水酒精浸15～20分鐘，再過多次乾淨嘅酒精，用風扇仔吹乾，照uv燈
saviowong 發表於 2017-5-10 14:26
15~20 分鐘? 有無開超聲波?
我以為 10分鐘已經好耐, 怕佢比D丙醇熔左, 所以唔夠 sharp.
我家陣都係浸完用把風扇仔吹乾至浸水照燈, 之前懶無吹乾, 只係用廁紙吸乾, 仲有水氣, 起哂白邊.
作者: saviowong 時間: 2017-5-10 14:37
15~20 分鐘? 有無開超聲波?
我以為 10分鐘已經好耐, 怕佢比D丙醇熔左, 所以唔夠 sharp.
我家陣都係浸完 ...
Super169 發表於 2017-5-10 14:31
我係用酒精，唔係丙醇，所以唔知算唔算耐，同埋我無浸水照燈的
作者: necbbc 時間: 2017-5-11 09:02

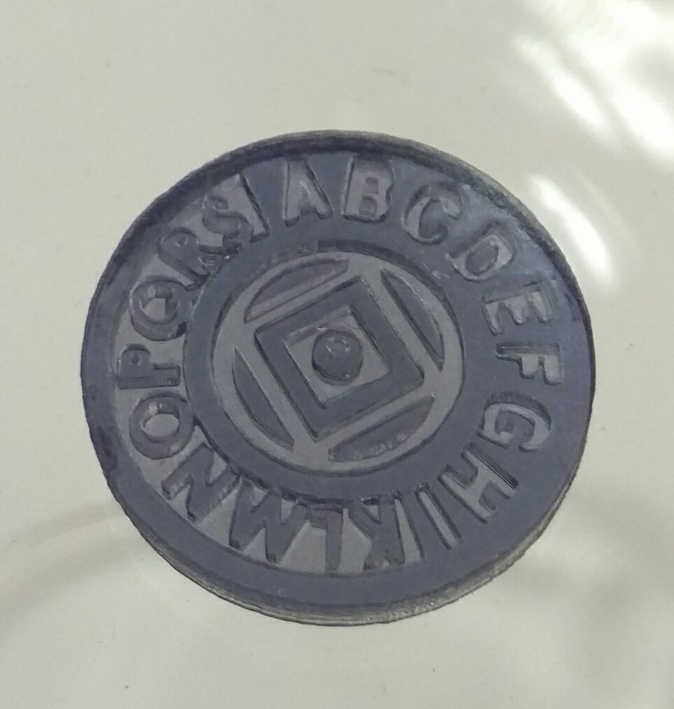

我也試了，都不錯。但還在改善中！
圖片附件: IMG_20170511_085720.jpg (2017-5-11 09:02, 103.17 KB) / 下載次數 52https://h2.hkepc.com/forum/attachment.php?aid=1981817&k=5800935bb736f05fb7a6f4c27fc31bf9&t=1781868684&sid=2NzjQ9dZ4s
作者: Super169 時間: 2017-5-11 10:02
我也試了，都不錯。但還在改善中！
necbbc 發表於 2017-5-11 09:02
wah...你D字咁 sharp 既?
乜野 setting?
作者: necbbc 時間: 2017-5-11 10:13
回覆 17# Super169
放在中心位印,底層100秒，每層9.5秒！
作者: Super169 時間: 2017-5-11 10:25
回覆 Super169
放在中心位印,底層100秒，每層9.5秒！
necbbc 發表於 2017-5-11 10:13
wah...要咁耐?
不過我剛剛轉左白色料, 又再 tune 緊. 隻白色料勁痴平台, 剷到我手軟, 但上面又唔係好 sharp.
家陣減緊 top, 但加緊其他. 由 70000 / 4500 升到 60000 / 6000 都仲係咁, 今晚再改下 setting.
如果去到你既效果, 基本上邊位都出哂, 只係好似有少少角位唔夠, 但好輕微了 (相對我果D), 我都收貨了.
作者: necbbc 時間: 2017-5-11 10:29
回覆 19# Super169
因為我改左D野,所以要加點時間。但又未改得好好。
作者: necbbc 時間: 2017-5-13 16:33

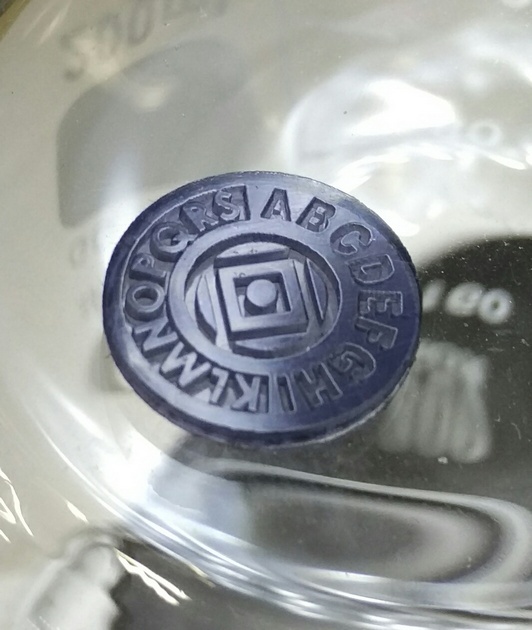

又進步一點點,但我用錯了這隻色。(回不了頭)
圖片附件: Testx2.jpg (2017-5-13 16:32, 90.14 KB) / 下載次數 35https://h2.hkepc.com/forum/attachment.php?aid=1982380&k=28ae8e16918b943fa0625824f7920e68&t=1781868684&sid=2NzjQ9dZ4s
作者: littlebat 時間: 2017-5-13 19:01
師兄印得好靚，請問用咩setting?
via HKEPC Reader for Android
作者: Super169 時間: 2017-5-13 19:11
嘩! 真係好掂喎。
Ching 可唔可以分享下D setting. ????
作者: necbbc 時間: 2017-5-15 08:06
回覆 22# littlebat
我只是又加深左少少色，每層仍然8秒幾。
利申:我已改動機器
作者: necbbc 時間: 2017-5-15 08:07
回覆 23# Super169
平面問題不大,曲面仲要試。
作者: Super169 時間: 2017-5-15 09:16
回覆 littlebat
我只是又加深左少少色，每層仍然8秒幾。
利申:我已改動機器 ...
necbbc 發表於 2017-5-15 08:06
請問 改動機器, 係咪指換 LED 燈呢? 因為我同朋友都出現邊緣模糊既問題. 我用屎料好多野邊緣都唔穩定, 用 9000 就好D.
在 屎的QQ 群, 見到佢地提到換 LED 陣列可以有明顯改善, 而且好似新機都換了, 不過就未有官方既升級套件. 唔知你係咪自己換既呢? 我朋友都自己淘左, 未知合唔合用. 我要等佢測試完至諗. 所以想確認一下, 你係咪做左相同既野.
希望屎記好似其他品牌, 發現有改善方案, 就會推出升級件, 比有需要既人更換.
作者: necbbc 時間: 2017-5-15 09:42
回覆 26# Super169
要幾百大元,燈我未換。試清楚睇定D先
作者: Super169 時間: 2017-5-15 11:15
回覆 Super169
要幾百大元,燈我未換。試清楚睇定D先
necbbc 發表於 2017-5-15 09:42
佢淘左支燈, 只係幾十蚊.
如果唔係換燈, 唔知 ching 改動過 D乜野? 換膜?
作者: necbbc 時間: 2017-5-15 11:27
回覆 28# Super169
自知自己膠膠地講野又一舊舊，所以唔敢亂叫人改。應該好快有c兄會出文，我會提供多些結果給他。
另外原廠也知道，所以給點時間。先試打自己需要既模型先知道日後點改。
作者: saviowong 時間: 2017-5-19 03:42
本帖最後由 saviowong 於 2017-5-19 10:21 編輯

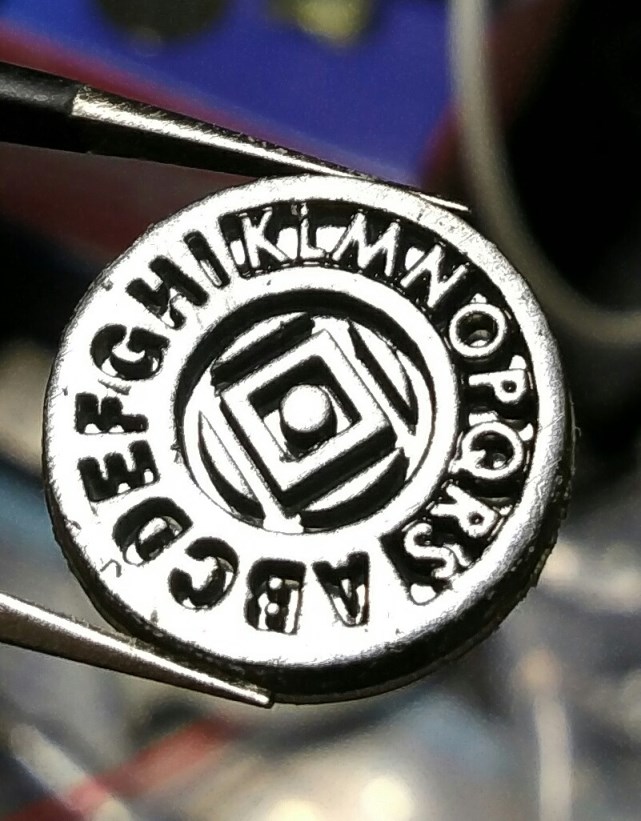

圖片附件: IMG_20170519_083316~2.jpg (2017-5-19 10:20, 122.06 KB) / 下載次數 54https://h2.hkepc.com/forum/attachment.php?aid=1983643&k=3677e5b7793c7b18a7033aadd2072dbf&t=1781868684&sid=2NzjQ9dZ4s
作者: Super169 時間: 2017-5-19 17:24
saviowong 發表於 2017-5-19 03:42
wah, 掂呀. 點解大家都印得咁 sharp 既?
請問 ching 用左乜野 setting? 有無改過任何野?
作者: saviowong 時間: 2017-5-19 18:52
wah, 掂呀. 點解大家都印得咁 sharp 既?
請問 ching 用左乜野 setting? 有無改過任何野? ...
Super169 發表於 2017-5-19 17:24
當然有改
作者: rexcheng2000 時間: 2017-5-20 01:57
當然有改
saviowong 發表於 2017-5-19 18:52
請問Ching、你改動了那部份？
作者: diy0627 時間: 2017-6-18 17:40

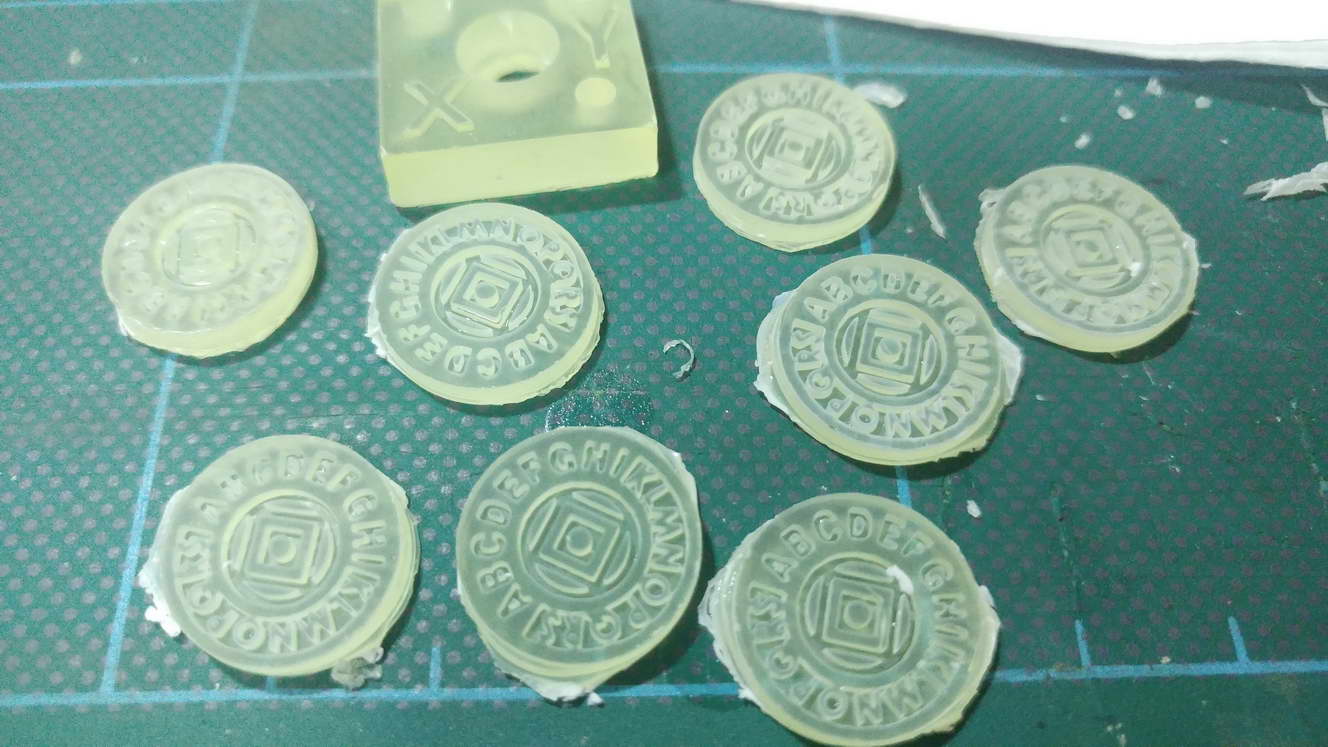

又來印餅仔, 餅仔之間的位有部份半固化左... 未知是否調平不好的問題 (在仍有樹脂之下調平可能差一點點)
不過餅仔d 字夠sharp, 滿意. 祼跑有回報
圖片附件: 20170618_020421_resize.jpg (2017-6-18 17:35, 122.47 KB) / 下載次數 86https://h2.hkepc.com/forum/attachment.php?aid=1990561&k=7efc184a03aa90cc683b8be91504d8ad&t=1781868684&sid=2NzjQ9dZ4s
作者: 3D_DIY 時間: 2017-6-18 21:23
又來印餅仔, 餅仔之間的位有部份半固化左... 未知是否調平不好的問題 (在仍有樹脂之下調平可能差一點點)
...
diy0627 發表於 2017-6-18 17:40
裸跑真喺好吸引
