標題: [製成品] 2K LCD 光固化3D打印机成果分享 [打印本頁]

---

作者: ansion    時間: 2017-2-17 17:02     標題: 2K LCD 光固化3D打印机成果分享

本帖最後由 ansion 於 2017-2-17 18:36 編輯

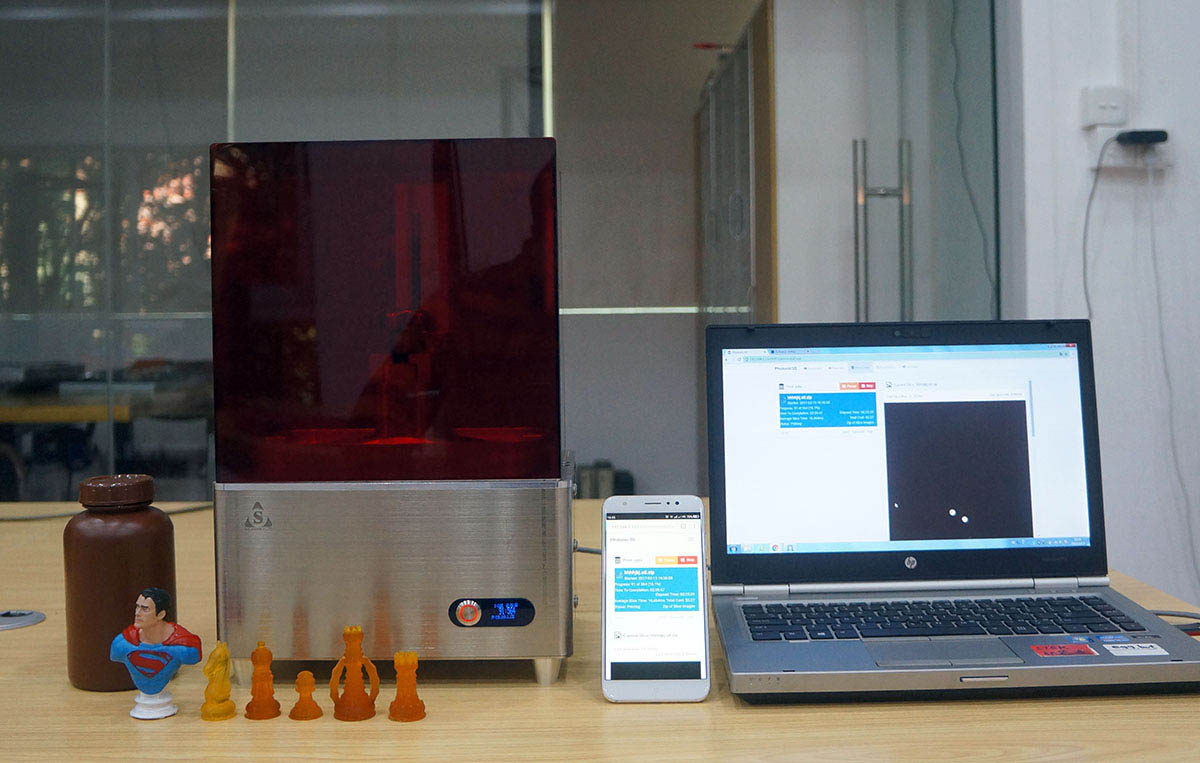

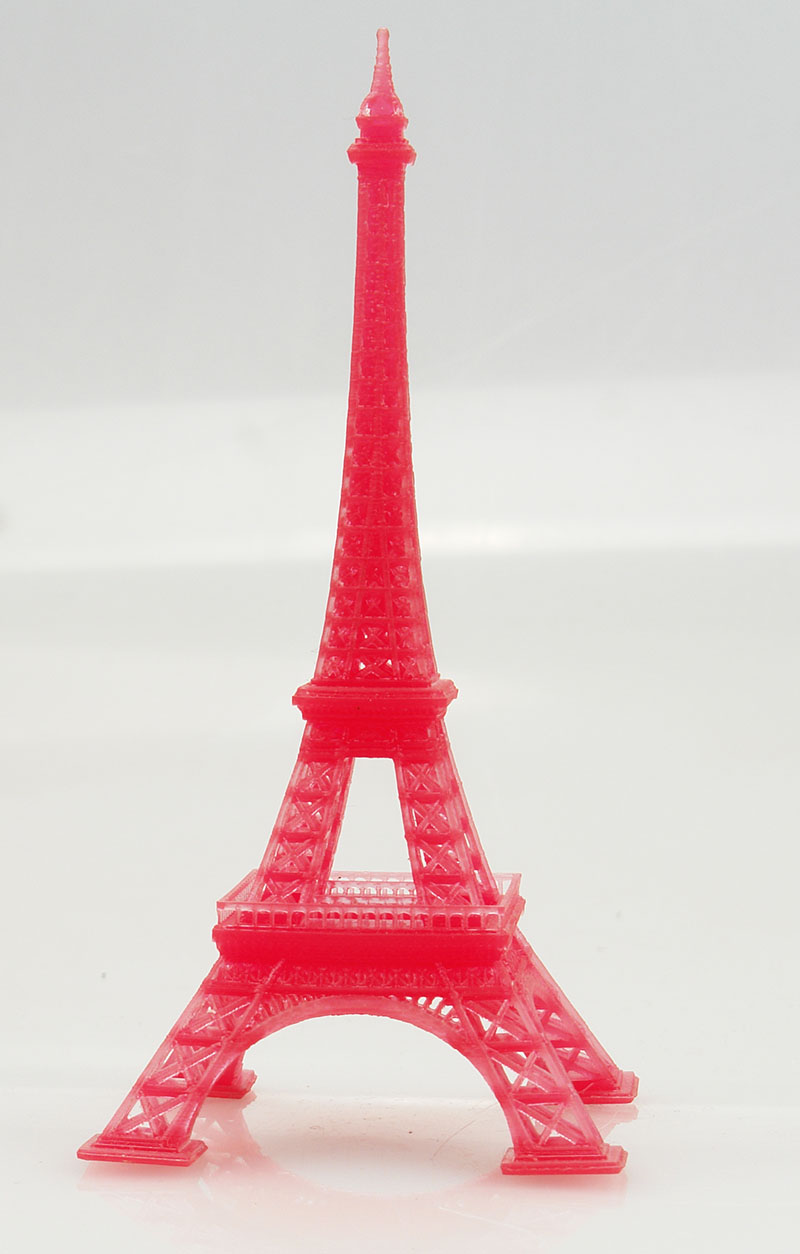

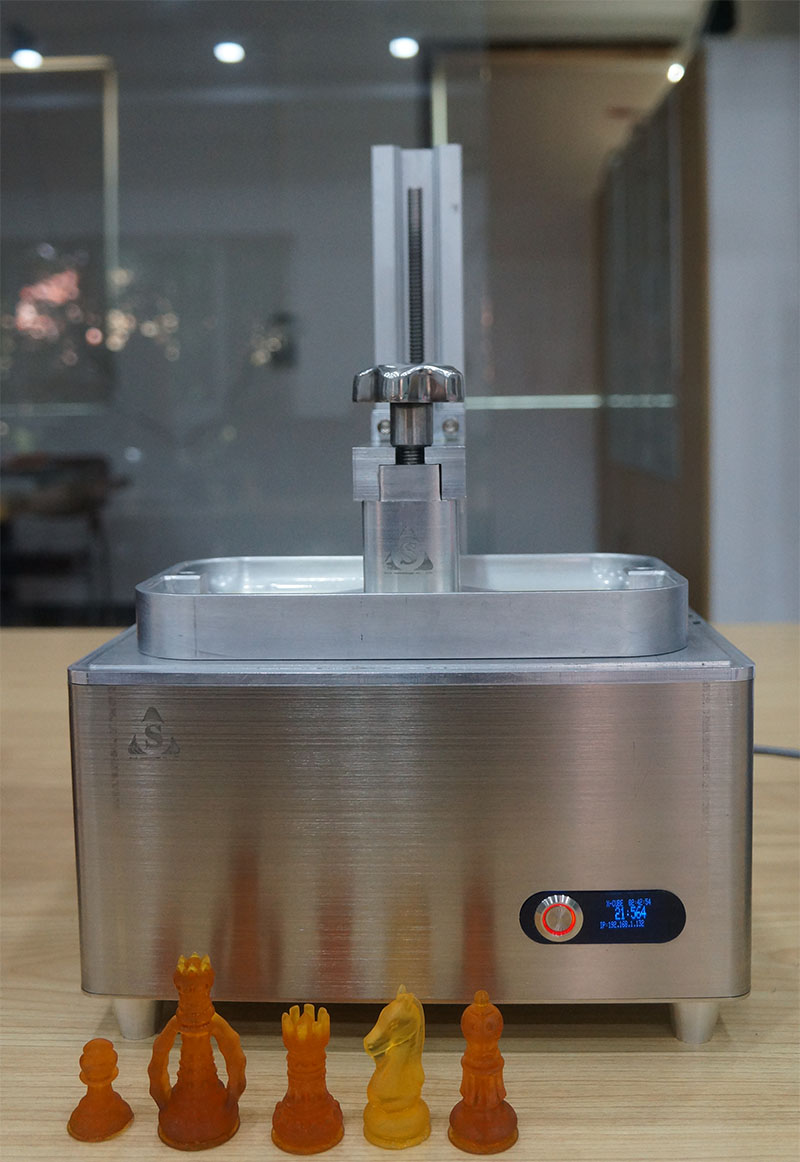

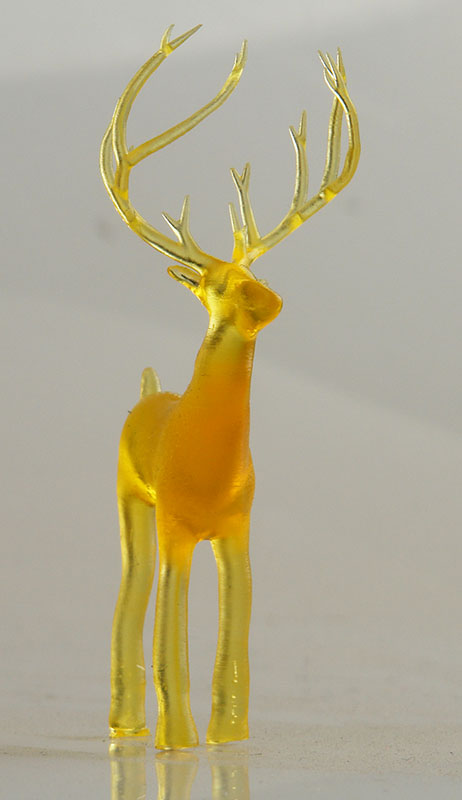

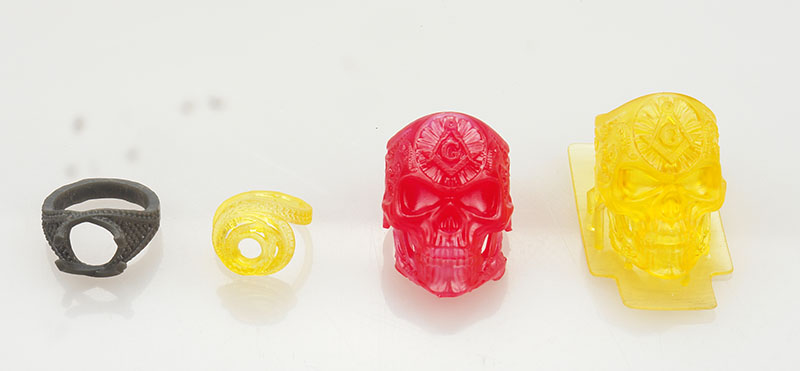

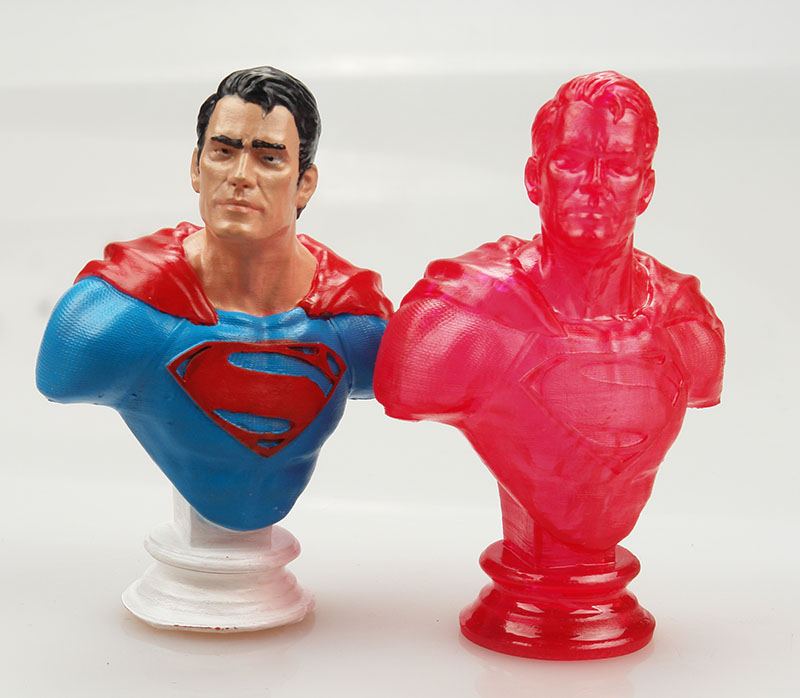

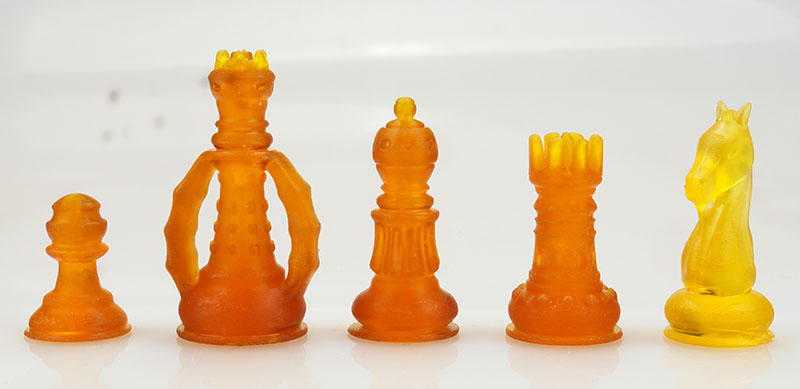

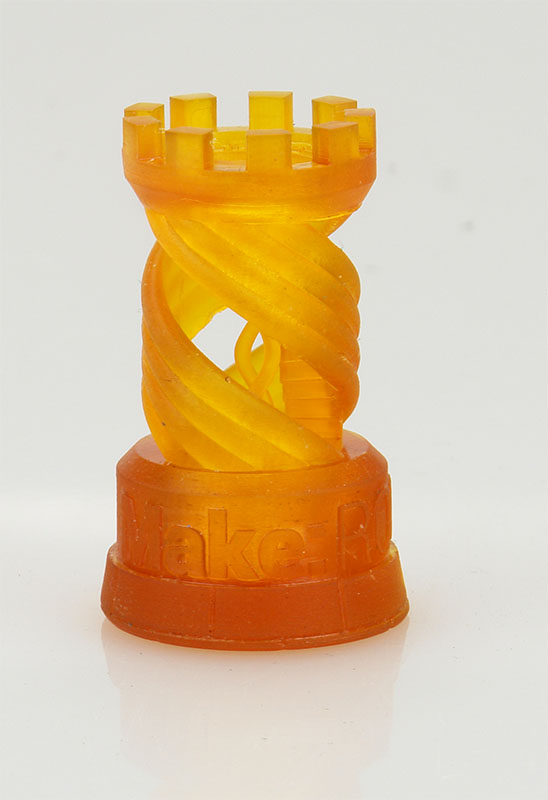

搞左一段时间的光固化3D打印机了，大半年时间经历了无数个日日夜夜，经常一做就是2、3点钟，做左无数的试验，试左好多模式，基本上好多存在的可能性都试过，对比过，挑选最佳的方案。到现在终于可以比较完整甘同大家分享下我地开发的历程了。先展示一下个LOOK。后面逐个讲讲我地改进的地方。








圖片附件: DSC01318.JPG (2017-2-17 17:00, 56.91 KB) / 下載次數 232
https://h2.hkepc.com/forum/attachment.php?aid=1960859&k=69ae3366de6c9a45231584b11dbaf419&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01319.JPG (2017-2-17 17:00, 58.17 KB) / 下載次數 209
https://h2.hkepc.com/forum/attachment.php?aid=1960860&k=1dac56e5f9c02ff3a6bbaefd65a3b3d1&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01329.JPG (2017-2-17 17:00, 55.35 KB) / 下載次數 214
https://h2.hkepc.com/forum/attachment.php?aid=1960861&k=a148f7e3b271239769b8b9a246e73aa9&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01330.JPG (2017-2-17 17:00, 105.88 KB) / 下載次數 226
https://h2.hkepc.com/forum/attachment.php?aid=1960862&k=9702cb9a47edc726aa1faae00a53e7a3&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01331.JPG (2017-2-17 17:00, 52.78 KB) / 下載次數 236
https://h2.hkepc.com/forum/attachment.php?aid=1960863&k=f16a11b8239e6f5420830da69b2a4f9a&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01332.JPG (2017-2-17 17:00, 98.42 KB) / 下載次數 233
https://h2.hkepc.com/forum/attachment.php?aid=1960864&k=35569e723ea8c07a534b7b57a3294f0d&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01501.JPG (2017-2-17 17:00, 149.24 KB) / 下載次數 234
https://h2.hkepc.com/forum/attachment.php?aid=1960865&k=1442d04269b8dfd044e830f0a3353354&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01516.JPG (2017-2-17 17:00, 139.11 KB) / 下載次數 260
https://h2.hkepc.com/forum/attachment.php?aid=1960867&k=b505a99ec0fec582aa86f559572038cc&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 17:29 編輯

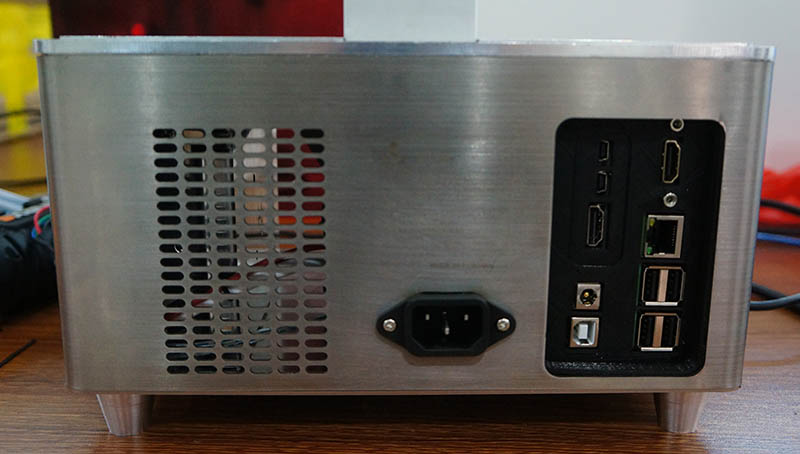

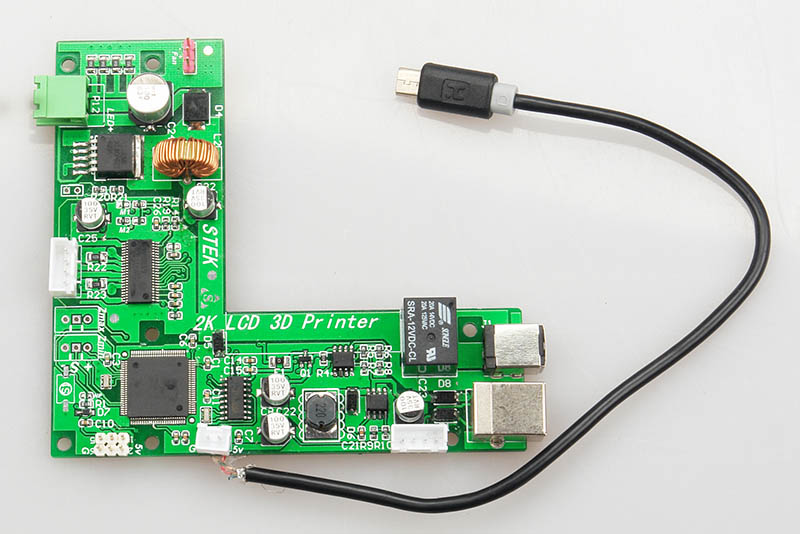

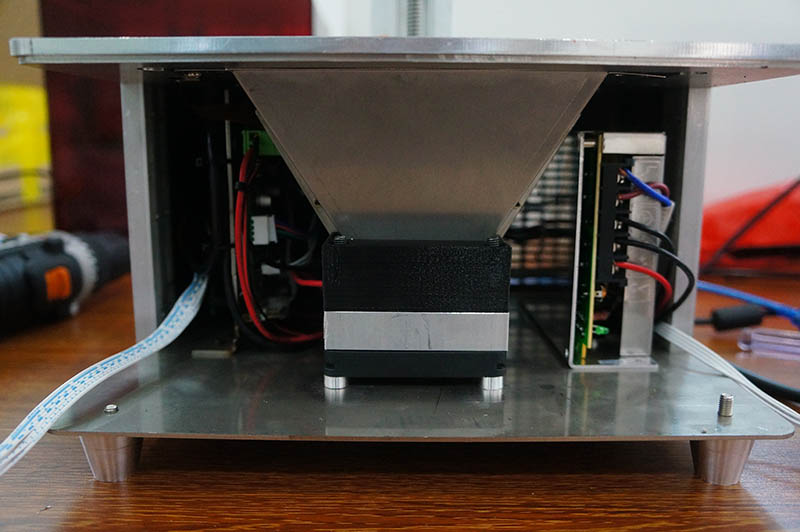

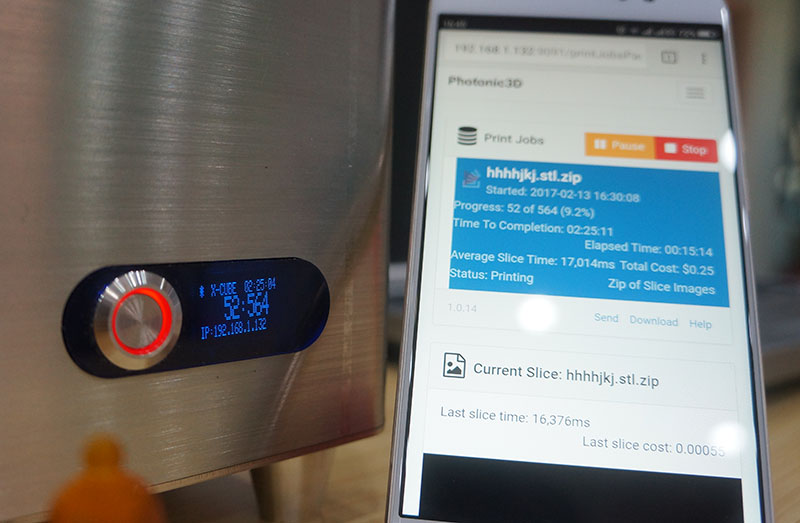

自主开发了集成主板，将电机驱动（8729芯片）和LED驱动集成一起，使整机集成度更高，里面更整洁。通过采用了树莓派和2K驱动组成了脱机系统，可以连机打印也可以脱机打印，自由选择！并且对P3D系统进行了二次开发，增加了OLED显示屏。




圖片附件: DSC01505.JPG (2017-2-17 17:19, 90.17 KB) / 下載次數 162
https://h2.hkepc.com/forum/attachment.php?aid=1960871&k=285c8eeb44b9d78eb185ed5b6e1b4810&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01788.JPG (2017-2-17 17:19, 67.71 KB) / 下載次數 204
https://h2.hkepc.com/forum/attachment.php?aid=1960872&k=e71b183d407c9261ff9e4b402bf00217&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01348.JPG (2017-2-17 17:20, 96.53 KB) / 下載次數 203
https://h2.hkepc.com/forum/attachment.php?aid=1960873&k=40b96c295464a9732f6a5d0283287bc0&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 17:24 編輯

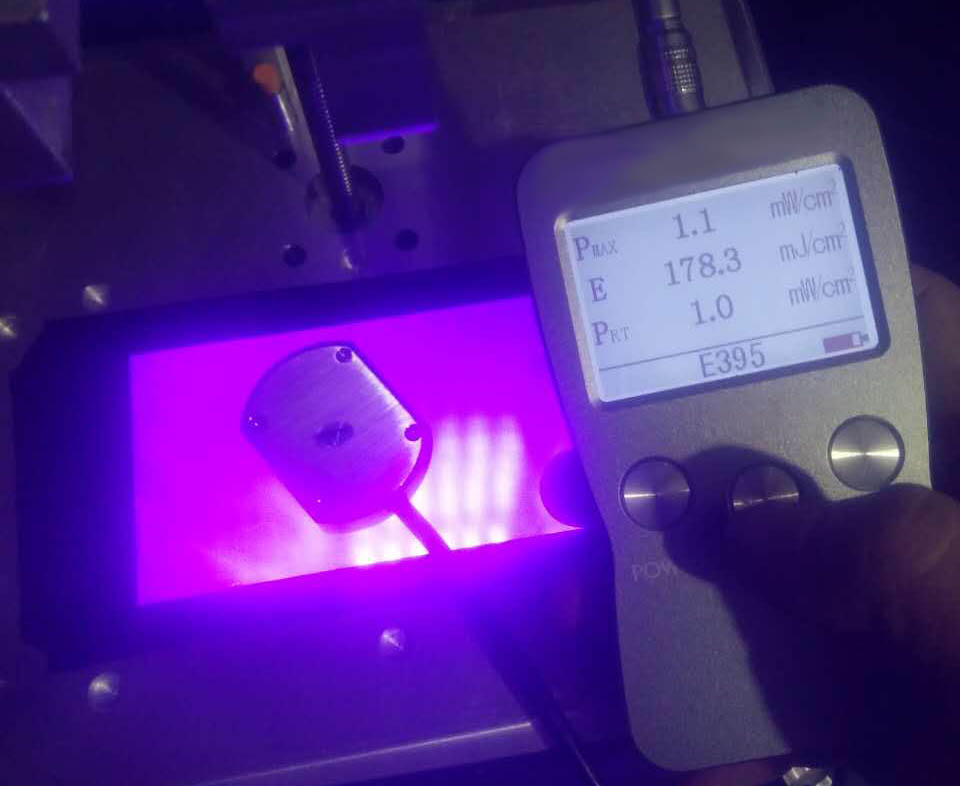

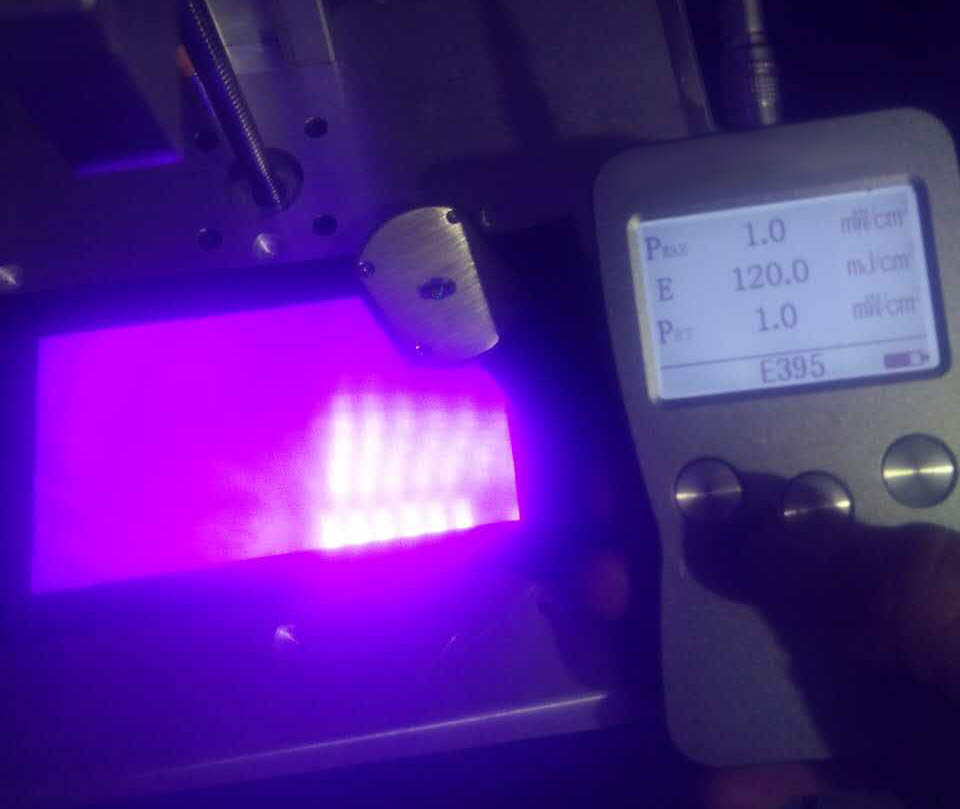

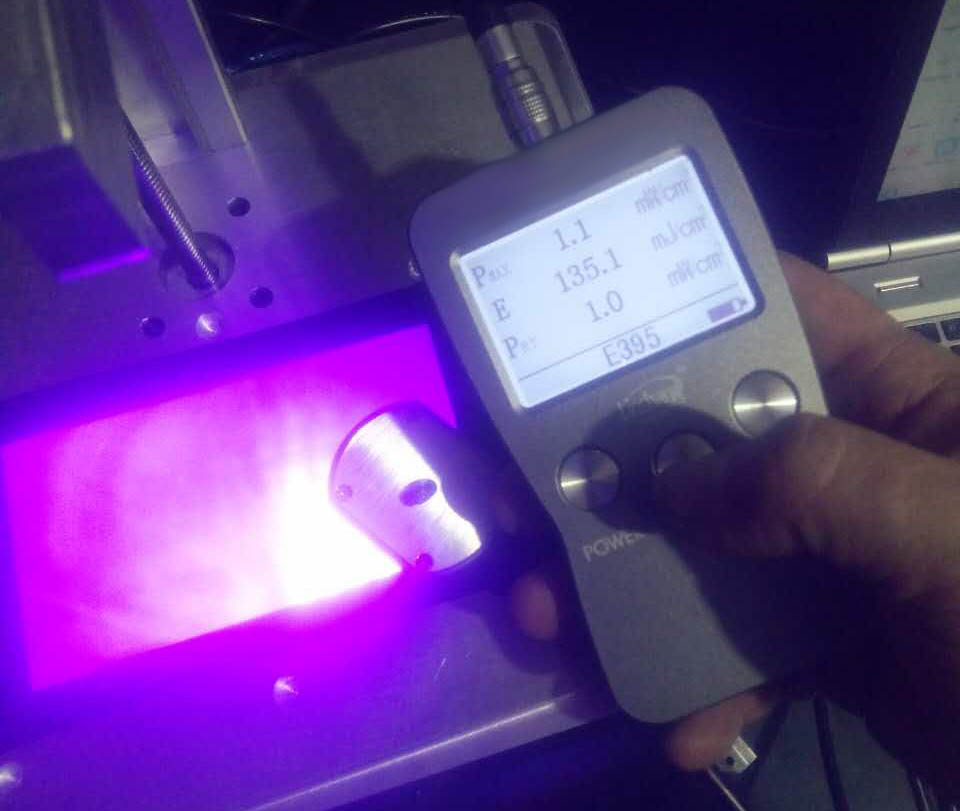

解决了光分布不均的问题，前面发现其他机型存在光分布不均的问题，导致了四周的成型都吴理想，初时觉得中间光源是直接原因，尝试采用平板光源，问题解决了，但也带来新的问题，经过对光通和菲镜的调整，终于在解决了光分布不均的问题，使整幅的光分布差别都吴使好大！
中间的光强

右下的光强

右上的光强


圖片附件: 84193587276939343.jpg (2017-2-17 17:23, 81.09 KB) / 下載次數 186
https://h2.hkepc.com/forum/attachment.php?aid=1960874&k=8f24af978815f90049d22fa23d6c3155&t=1781882836&sid=1t3WvTyVy8



圖片附件: 698976290592158249.jpg (2017-2-17 17:23, 62.81 KB) / 下載次數 185
https://h2.hkepc.com/forum/attachment.php?aid=1960875&k=b47618fd12bc31e0d603c76e6be22a7d&t=1781882836&sid=1t3WvTyVy8



圖片附件: 914253903288205763.jpg (2017-2-17 17:23, 71.77 KB) / 下載次數 181
https://h2.hkepc.com/forum/attachment.php?aid=1960876&k=f51002256e323c1ea2f9fdd3db24907b&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 17:32 編輯

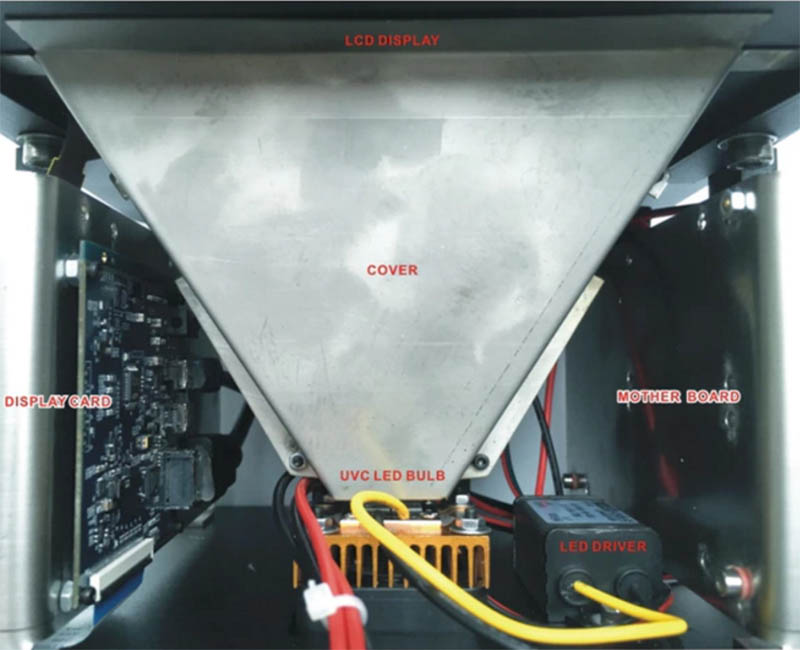

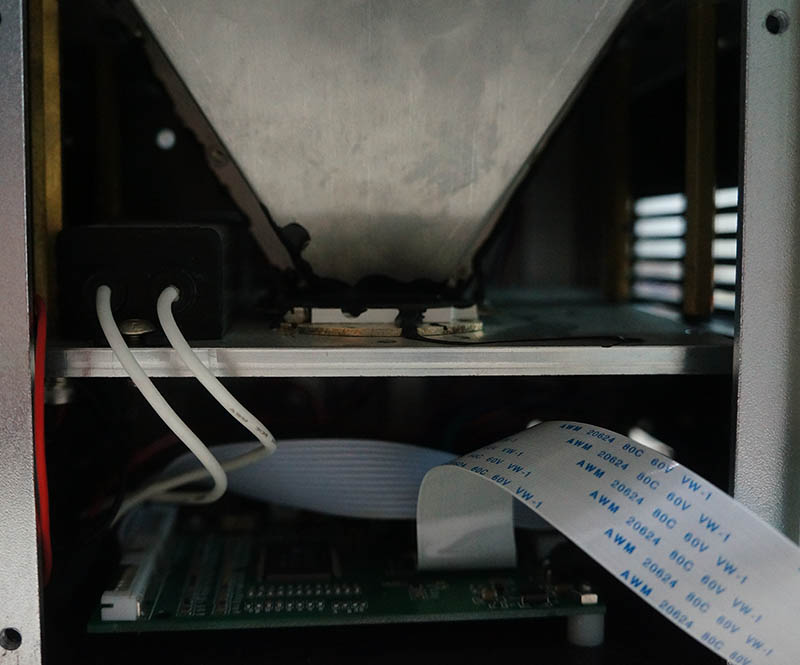

解决左漏光的问题，加入了遮光罩的设计，整个光路自下而上严密结合系一齐，将漏光降至最低的程度。


其他机型的光路设计，都存在比较严重的漏光问题。



圖片附件: DSC01787.JPG (2017-2-17 17:29, 81.15 KB) / 下載次數 184
https://h2.hkepc.com/forum/attachment.php?aid=1960879&k=e65d8c998fd5ebc2584bfe85a2597e5d&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01792.JPG (2017-2-17 17:30, 77.92 KB) / 下載次數 182
https://h2.hkepc.com/forum/attachment.php?aid=1960880&k=c3aee1d76be830bbf4e20c7215c7cd8c&t=1781882836&sid=1t3WvTyVy8



圖片附件: 758773564209812497.jpg (2017-2-17 17:31, 82.54 KB) / 下載次數 193
https://h2.hkepc.com/forum/attachment.php?aid=1960881&k=709c0d16fab6cabb1ff4937027f174f9&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 17:35 編輯

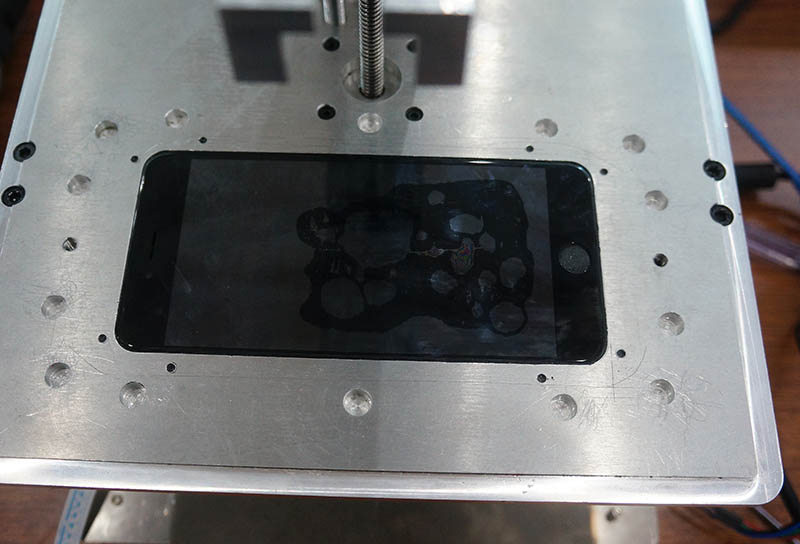

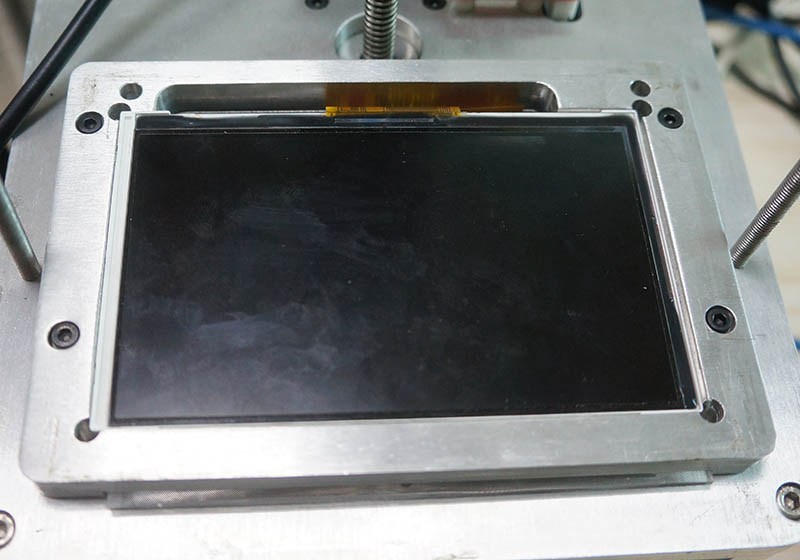

对屏幕进行了有效的保护，增加了钢化玻璃，就算撞屏都吴会损坏屏幕。


其他机型没有做屏幕保护，撞屏必死无疑！


圖片附件: DSC01785.JPG (2017-2-17 17:34, 72.43 KB) / 下載次數 181
https://h2.hkepc.com/forum/attachment.php?aid=1960882&k=c28b17ad027844cc635b437a0e0f1679&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01791.JPG (2017-2-17 17:34, 71.15 KB) / 下載次數 201
https://h2.hkepc.com/forum/attachment.php?aid=1960883&k=981b3873ee03c913bff8e477c122c887&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 18:38 編輯

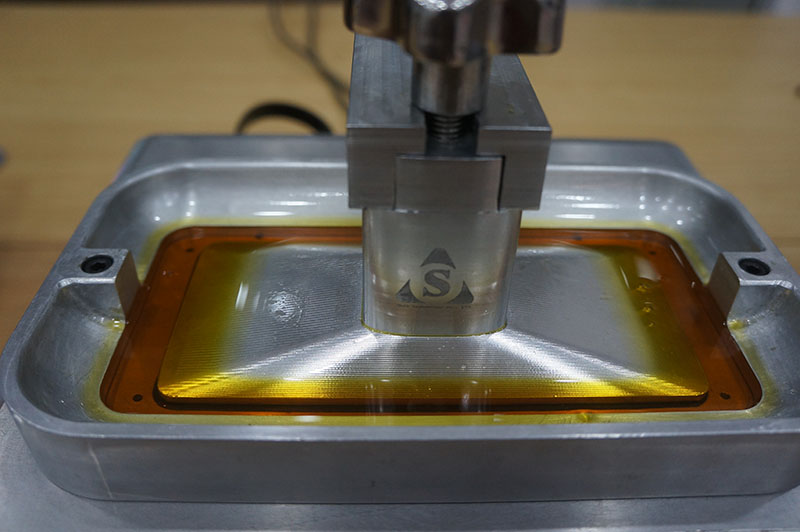

采用了大料槽和二级设计，最大可以容纳400ml材料，二级设计，无论小量材料，或者需要打印大模型都可以满足要求。


圖片附件: DSC01500.JPG (2017-2-17 17:35, 84.82 KB) / 下載次數 208
https://h2.hkepc.com/forum/attachment.php?aid=1960884&k=f9a989c6ce3f7c111ec743eeacb366d9&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 18:11 編輯

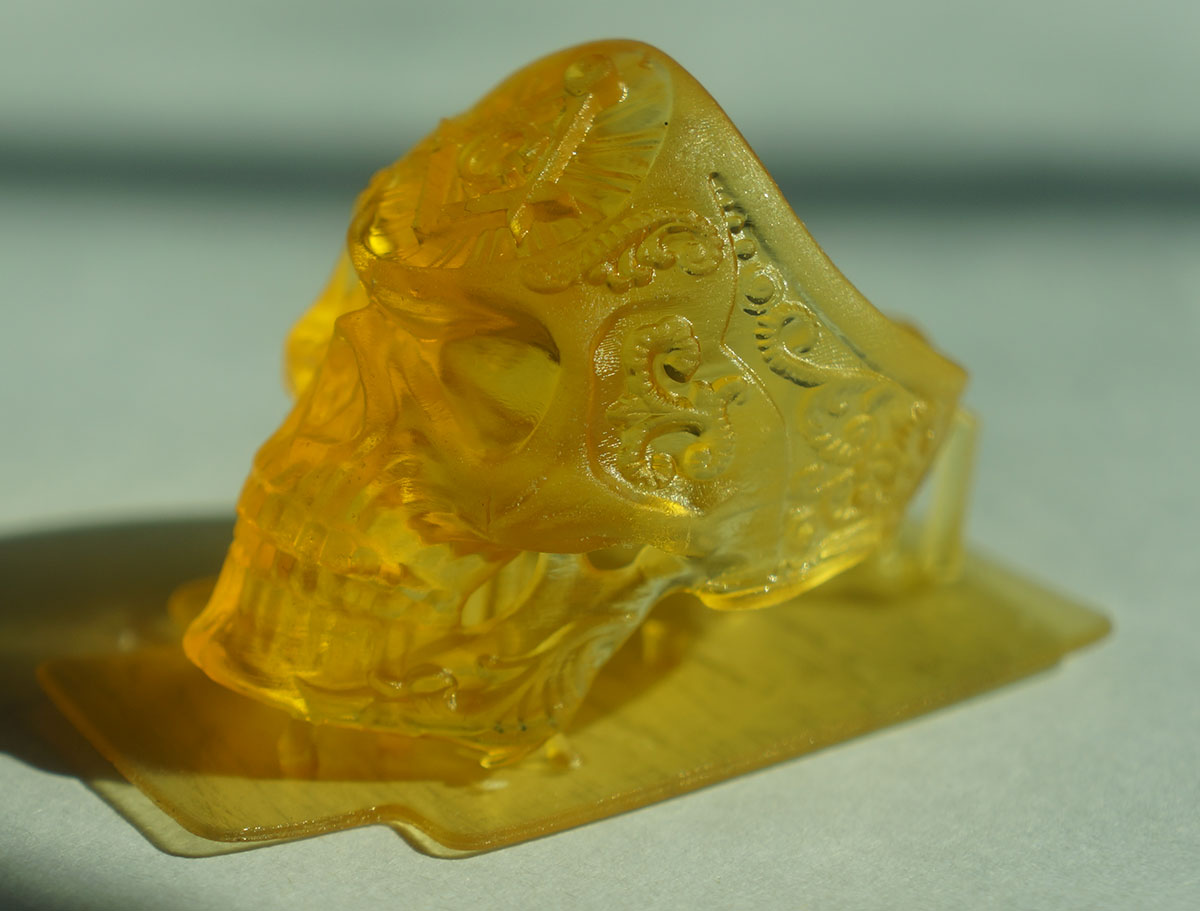

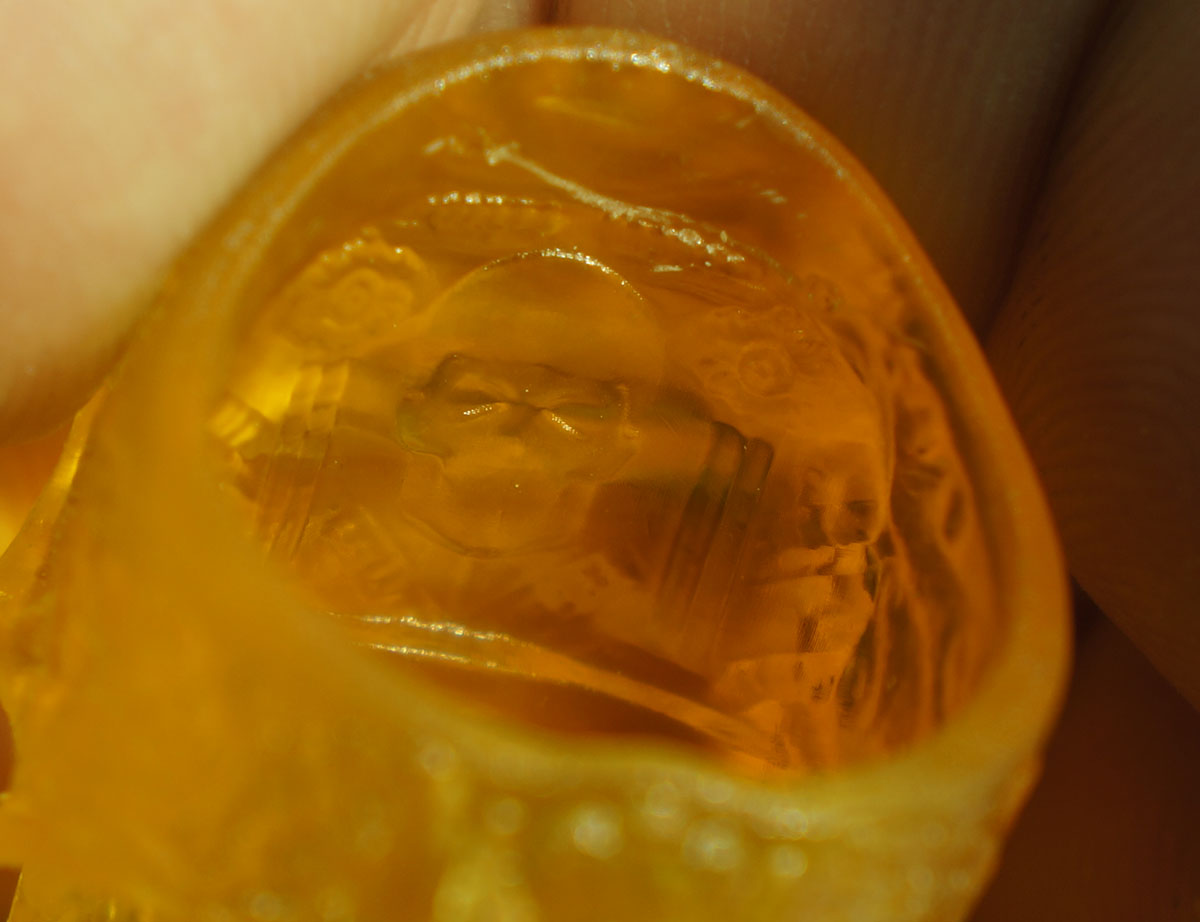

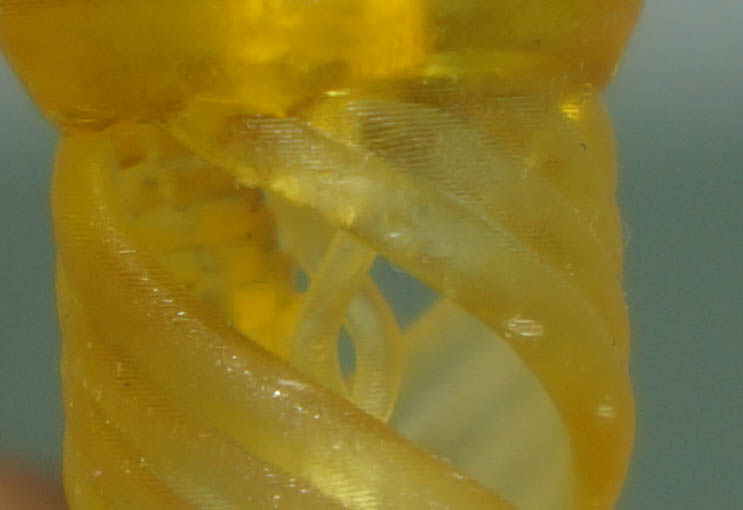

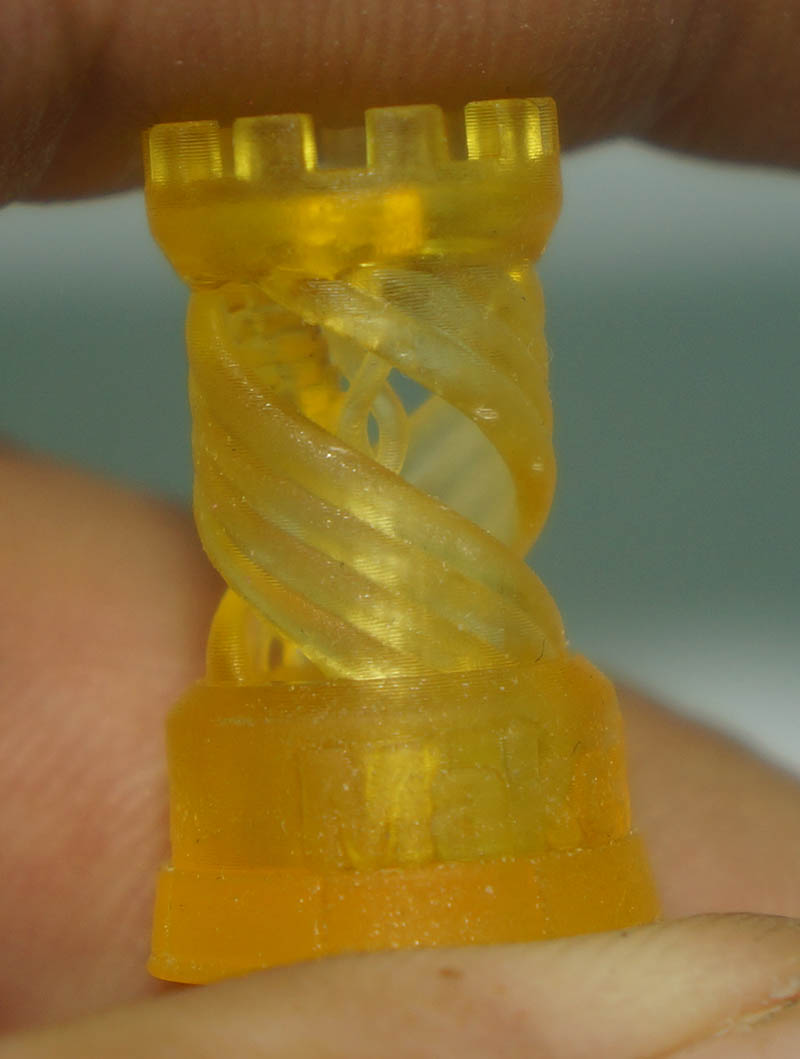

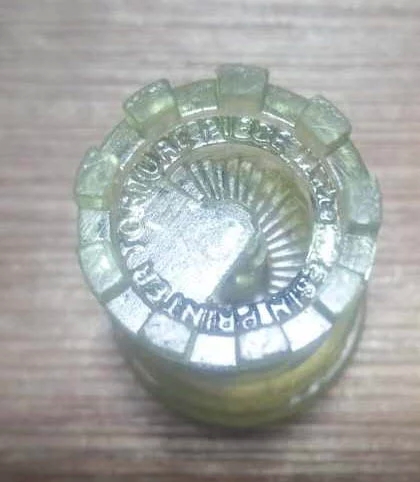

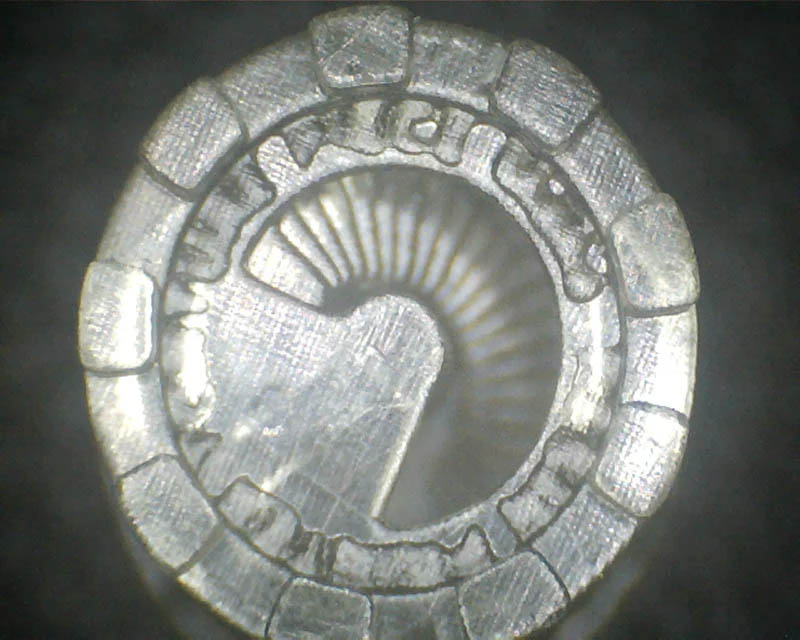

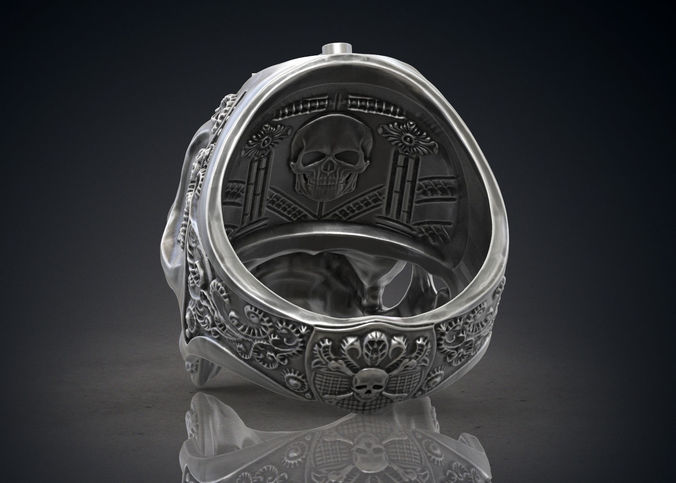

最后再展示一个细节的表现！







同样的模型800X480的机型，里面的英文字就无法打印出来了。


圖片附件: DSC01769.JPG (2017-2-17 17:39, 131.03 KB) / 下載次數 167
https://h2.hkepc.com/forum/attachment.php?aid=1960885&k=29b90da1df6239d50ff30ee022976e50&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01770.JPG (2017-2-17 17:39, 110.94 KB) / 下載次數 226
https://h2.hkepc.com/forum/attachment.php?aid=1960886&k=7665b2fcab397a3b6449d592fde8487a&t=1781882836&sid=1t3WvTyVy8



圖片附件: DSC01783.JPG (2017-2-17 17:39, 71.06 KB) / 下載次數 178
https://h2.hkepc.com/forum/attachment.php?aid=1960887&k=1315a141ee5bd4600ae34a76c95f7aa1&t=1781882836&sid=1t3WvTyVy8



圖片附件: 细节.jpg (2017-2-17 17:40, 44.08 KB) / 下載次數 196
https://h2.hkepc.com/forum/attachment.php?aid=1960888&k=c1a79ae02c5b62dbd293c22b020e8ed6&t=1781882836&sid=1t3WvTyVy8



圖片附件: abbr_821f7cf177143285c373bdcb706aa904.jpg (2017-2-17 18:06, 43 KB) / 下載次數 177
https://h2.hkepc.com/forum/attachment.php?aid=1960895&k=80dd9d23f4714ec25c21e6dd09813f78&t=1781882836&sid=1t3WvTyVy8



圖片附件: ring-masonic-skull-freemasons-ring-stl-3d-model-for-3d-printing-3d-model-obj-3ds-stl.jpg (2017-2-17 18:07, 39.03 KB) / 下載次數 169
https://h2.hkepc.com/forum/attachment.php?aid=1960896&k=f4e5ed4639ec0e6948b4ab22e4b9a49b&t=1781882836&sid=1t3WvTyVy8



圖片附件: 1611282109dff280f1bf05c695.webp.jpg (2017-2-17 18:10, 109.6 KB) / 下載次數 236
https://h2.hkepc.com/forum/attachment.php?aid=1960897&k=a9203ad1946b140713408c2066588d2e&t=1781882836&sid=1t3WvTyVy8



圖片附件: 1611282329073ec1431b3ee63d.webp.jpg (2017-2-17 18:10, 89.09 KB) / 下載次數 172
https://h2.hkepc.com/forum/attachment.php?aid=1960898&k=0f6969f958d23236b292f04468aff368&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 17:58 編輯

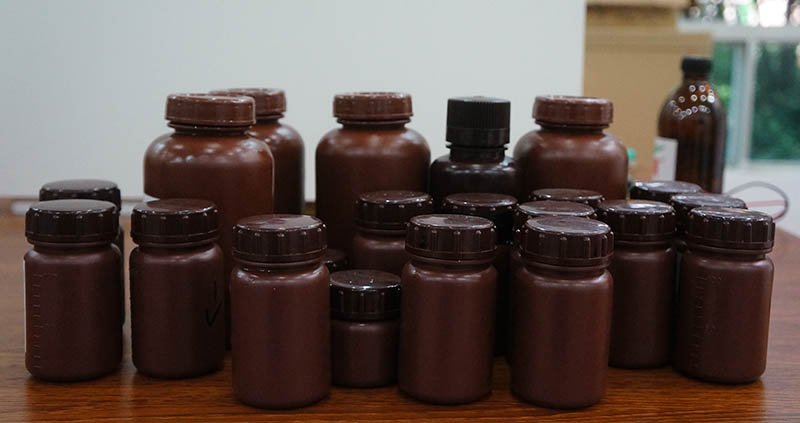

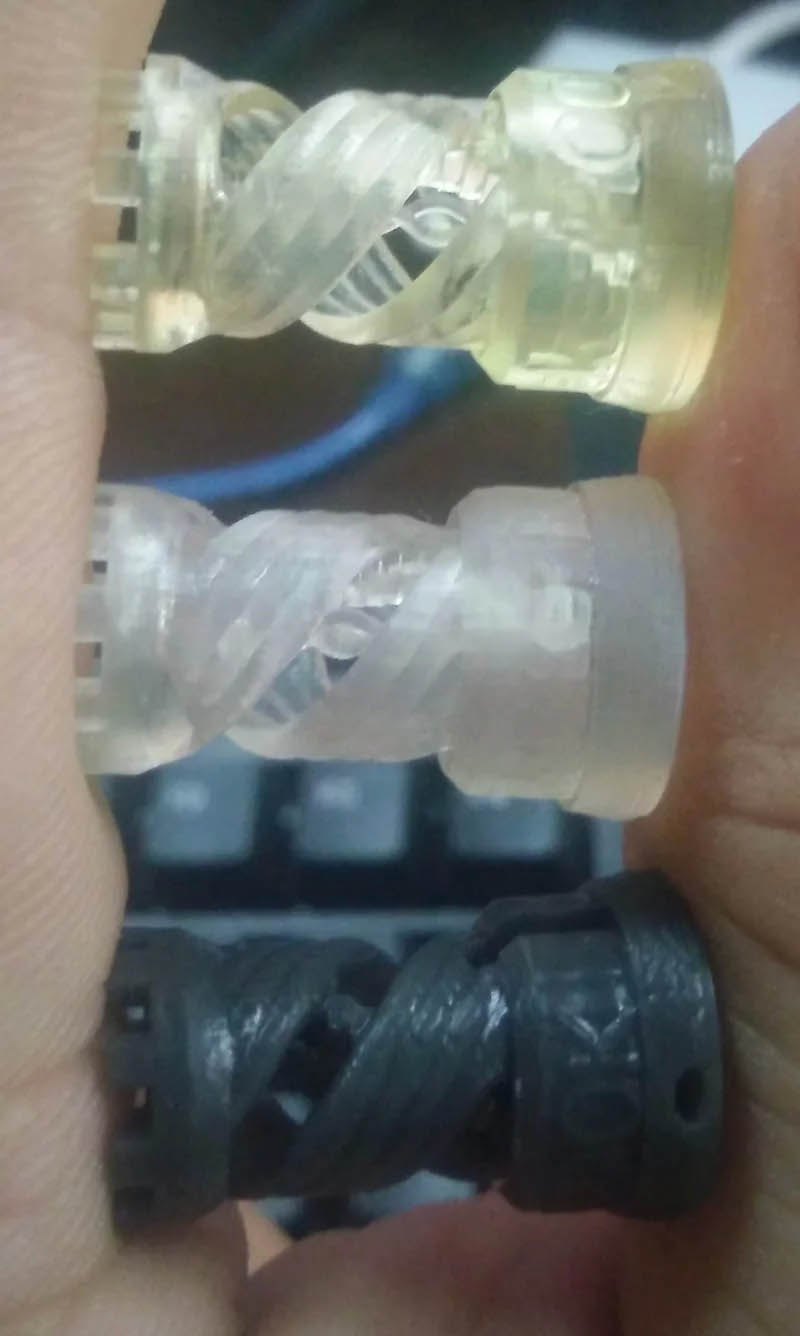

联合了台湾有20年树脂生产经验的技术人员，经过了大量的测试开发出左性能优越的LCD光敏树脂，成形精度好，固化时间短（最快5S一层），材料环保！

对比其他树脂，我们（第一只，黄色的树脂）的树脂成型更好，成型精度高，表面光滑，固化效率高。


圖片附件: DSC01794.JPG (2017-2-17 17:55, 59.19 KB) / 下載次數 204
https://h2.hkepc.com/forum/attachment.php?aid=1960893&k=e9f7d15cfaf362c659242ff5e4a4f835&t=1781882836&sid=1t3WvTyVy8



圖片附件: 161027151062c3a41da3f41fd4.webp.jpg (2017-2-17 17:56, 71.86 KB) / 下載次數 181
https://h2.hkepc.com/forum/attachment.php?aid=1960894&k=48d6c0e9b5f358d7313cc5431eadb8ff&t=1781882836&sid=1t3WvTyVy8

---

作者: ansion    時間: 2017-2-17 17:03

本帖最後由 ansion 於 2017-2-17 18:01 編輯

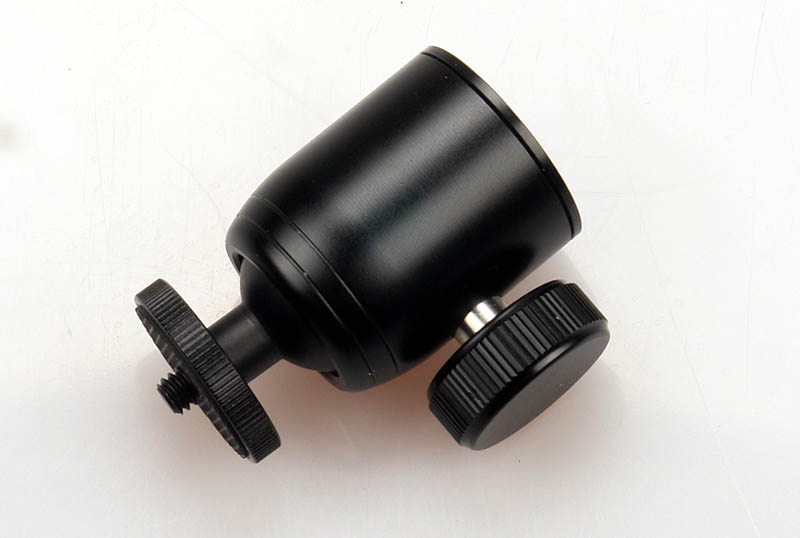

改进左好多地方，但后面还会继续进行不断的完善，改用万向调整平台，平台调平更自由、简单，另外对P3D系统再进行深度的二次开发，使更好玩，更易用！


圖片附件: DSC01349.JPG (2017-2-17 17:47, 49.21 KB) / 下載次數 227
https://h2.hkepc.com/forum/attachment.php?aid=1960891&k=1cbb5650dbeb802b8fe4ad569d311595&t=1781882836&sid=1t3WvTyVy8

---

作者: bam1a    時間: 2017-2-17 18:26

本帖最後由 bam1a 於 2017-2-17 20:31 編輯

回覆 9# ansion


記住開發完放番去github+提示基於原軟件同原開發者以保持開源軟件二次開發嘅原則
雖然我冇辦法係團購購入呢部機,但都好期待呢部機可以大賣嘅一日

仲有,點解個鋼化玻璃咁似iphone嘅?係唔係用手機玻璃膜做prototype?

---

作者: ansion    時間: 2017-2-17 18:35

回覆 10# bam1a

感谢您的意见！！

---

作者: Offer    時間: 2017-2-17 19:56

本帖最後由 Offer 於 2017-2-17 19:59 編輯

回覆 10# bam1a

我睇过佢D Code是原装Photonic 3D,只是改左config file来輸出正確尺寸,因為我在早前在github DL左再 setup就用到了

---

作者: Offer    時間: 2017-2-17 19:58

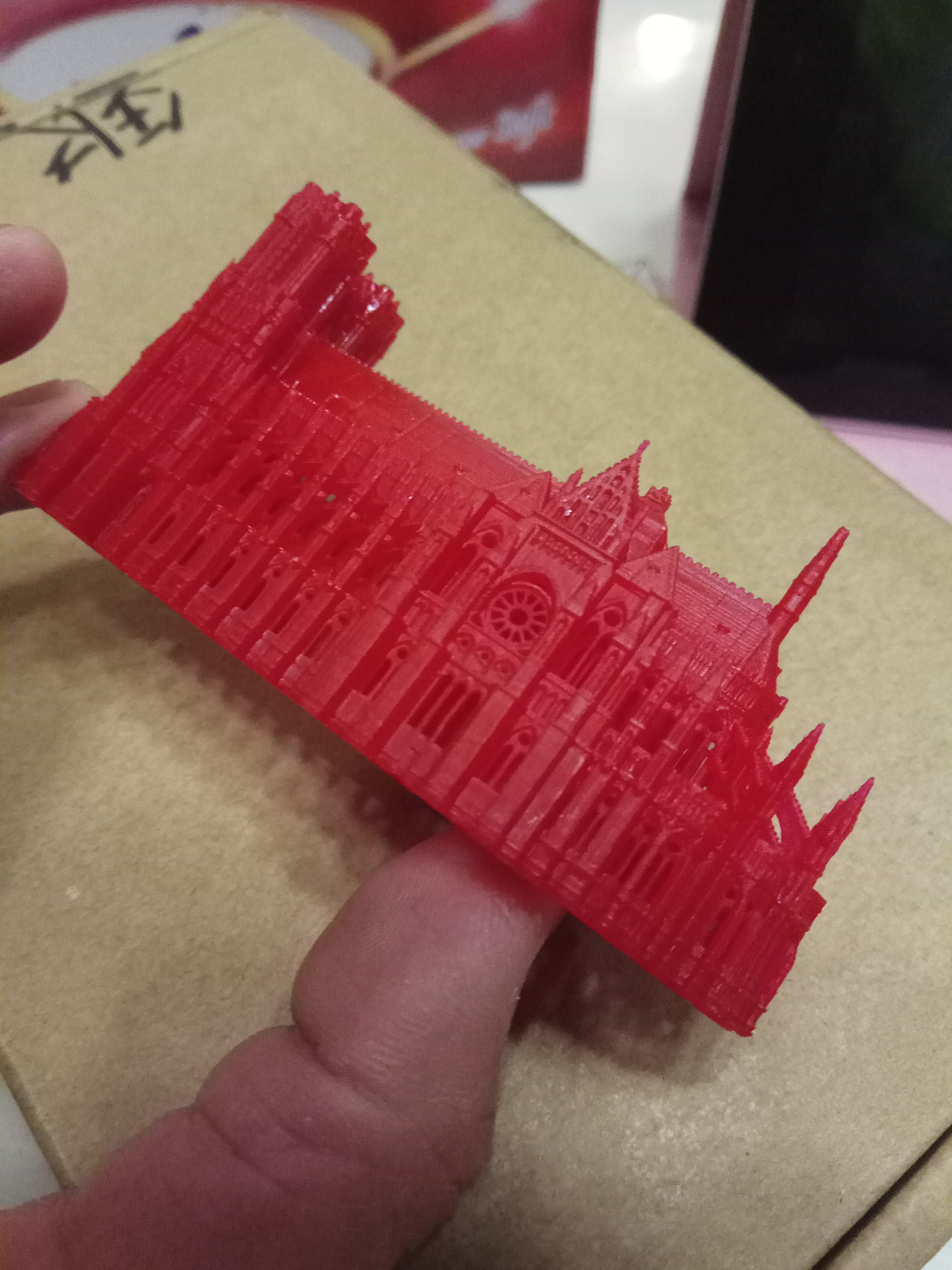

這是我打的

圖片附件: IMG_20170212_224009.jpg (2017-2-17 19:57, 1.62 MB) / 下載次數 115
https://h2.hkepc.com/forum/attachment.php?aid=1960908&k=331440dbe2cba71d2db40445cc423927&t=1781882836&sid=1t3WvTyVy8

---

作者: qkuser    時間: 2017-2-17 20:05

本帖最後由 qkuser 於 2017-2-17 20:26 編輯

回覆 13# Offer

請問呢個東東印了多久 ? ,印得很靚,很精細

---

作者: alancck    時間: 2017-2-17 21:05

請問下初次設定wifi，係唔係一定要用網線連接電腦，有冇得用記憶卡，或者預設無線網絡，因為電腦冇網線插口...

還有呢，離線打印嘅的檔案最大可以是多少，會不會檔案太大不能使用離線功能呢...

謝謝你

---

作者: Offer    時間: 2017-2-17 21:39



初次設定wifi丶最好用網線連接電腦，如果你熟Linux也可以改config直接駁wifi而吾冼先用網缐，不過為何你想簡單複雜化呢？我吾知最大幾多但幾十MB已經試過OK
，

---

作者: Offer    時間: 2017-2-17 22:10



6~8 hours

---

作者: alancck    時間: 2017-2-17 22:21

因為我就係差咗個簡單嘅網線同路遊器

---

作者: iovoi    時間: 2017-2-17 22:24

回覆 17# Offer

算快噃

---

作者: Offer    時間: 2017-2-17 22:34






---

作者: kmb182    時間: 2017-2-17 23:13



想問下呢兩件樣品個層厚係幾多？
另外光固化最快係5s,但係咩情況下先可以？e.g 層厚幾多先做到？
因為我想做啲模型零件，想問下如果印內孔，會唔會有FDM縮小的問題？
同埋團購機會唔會用果個萬向調整平台？ 謝謝

---

作者: ansion    時間: 2017-2-17 23:21

本帖最後由 ansion 於 2017-2-17 23:30 編輯


1、两件都系0.05层厚打的
2、5S固化是灯功率15W（没有打开最大功率，全功率固化时间更短），0.05-0.1层厚。
3、选择一个最佳的曝光时间。
4、团购贴有说明。

---

作者: Super169    時間: 2017-2-18 00:41




wah.... 6~8 小時...無人睇住比佢自己印, 會唔會中途出事?  咁樣多數訓覺至印了.
呢個呎吋, 如果用 FDM 機印, 唔計預熱, 0.1mm 應該唔駛半粒鐘.


死喇, 我都唔記得左同朋友講, 呢部機印野會比 FDM 機慢好多好多好很多.
不過, FDM 既打印質素真係差太大了.
唔知呢部機, 如果要快, 最差既解像印番呢件野會係點, 同埋用幾多時間?

ching, 咁跟機係咪用 ansion ching 既配方, 之後就自己買香港既?
唔知可唔可以做下兩者既比較.

---

作者: ansion    時間: 2017-2-18 00:48

回覆 23# Super169

尼个模型FDM打都无可能半粒钟打得完的了！光固化打印越大的野就越能体现他的速度优势！比如打120X 60的面积，光固化10S搞定，但FDM无可能10S打得完了！

---

作者: Offer    時間: 2017-2-18 00:48



在深水埗買到的特性及打印質量相同

---

作者: Super169    時間: 2017-2-18 00:50




請問 "选择一个最佳的曝光时间", 呢樣係要慢慢試, 定係有數字比我地參考呢?
比如用跟機既樹脂, 點至係最佳的曝光时间?

我都會用黎印模型, 唔知邊隻樹脂硬度最高.  用黎印齒輪, 唔知掂唔掂?
可唔可以講下有乜野樹脂, 同埋各自既特性, 傻缺點?

---

作者: Super169    時間: 2017-2-18 00:54




我以為佢只係大約 60x30x30 左右既大細, 應該唔會好耐, 當然無咁精細, 不過我都係估估下.

光固化一次一個平面, 如果鋪滿應該會快過 FDM.

---

作者: Offer    時間: 2017-2-18 07:12

回覆 27# Super169




光固化一次一個平面, 時間是相同的，不論上面有多少野印的，所以首飾業印首飾是全板打滿的

---

作者: Offer    時間: 2017-2-18 08:27



吾係高速工作应該还-   可以,不过我末試過

---

作者: ansion    時間: 2017-2-18 18:38

本帖最後由 ansion 於 2017-2-18 19:02 編輯

高速3秒曝光测试
[youtube]81XYwHs1Kyw[/youtube]

---

作者: Offer    時間: 2017-2-18 19:43




    3秒比起早前的另一機快三四倍

---

作者: KSC    時間: 2017-2-21 02:12



前題係部機已經調好能滿版穩定打印

---

作者: Super169    時間: 2017-2-21 09:47




唔知部機到手後多唔多野要調.

軟件方面我諗 Offer ching 應該可以比到 parameter 既 setting 我地參考.
但係硬件上面既微調, 唔知多唔多要用家自己攪既.  最好乜都唔駛set 就得.

---

作者: Super169    時間: 2017-2-21 09:51




需唔需要用大大自家調配既樹脂?  如果用普通既樹脂, 分別大唔大呢?

用完頭 1KG 之後, 萬一只係買到一般既樹脂.....見慣左好野, 之後轉用差D既, 我怕會接受唔到.
大大會唔會在淘寶店賣樹脂呢?

---

作者: KSC    時間: 2017-2-21 17:18


先唔計cut cost換平膠，我之前玩過部Kudo 3D，用進口MakerJuice。
印完野盤樹脂會有些雜碎的膠(漏光、成形一半但無連上主體的)，會影響下次打印或使用。
只要能免除再調暴光時間，唔會印印下掉下來。我願意比果400買膠。

---

作者: Offer    時間: 2017-2-21 17:43



用完頭一Kg,深水埗化工店有零售

---

作者: Super169    時間: 2017-2-21 19:26




深水埗 跟 ansion 的是一樣的嗎?

---

作者: Offer    時間: 2017-2-21 19:27



是的

---

作者: Super169    時間: 2017-2-21 19:27



唔係 400 既問題, 我係想買番 ansion 自己調配果隻.
因為之前既 post 講到同普通有幾明顯既分別, 所以想用番同一隻, 唔駛下下再試.

---

作者: qkuser    時間: 2017-2-21 19:30

回覆 38# Offer
請問深水涉賣大約幾多錢的 ?

---

作者: Super169    時間: 2017-2-21 19:31




oh, 咁係我誤會了, 因為之前問你 果陣, 你答我 "因為不同品牌光敏机的設計及用料也不同,用返廠方提供的膠，400元1kg", 我以為係指 深水埗化工廠自己既膠.   我一直誤會左當中 "廠方" 既意思了.

---

作者: Offer    時間: 2017-2-21 19:46



因為我吾想在技術贴内講有関買賣的野,所以不方便直接说,請見諒

---

作者: a88akito    時間: 2017-4-8 02:10

我想知道光敏樹脂嘅耐熱溫度係幾多.請問有冇相關數據??

---

作者: genesic    時間: 2017-4-8 18:28

PRINT SIZE 可以去到幾大>?

---

作者: Offer    時間: 2017-4-8 18:44



122x69x130

---

作者: alancck    時間: 2017-4-8 21:14

高度唔係110咩，可以去到130咁好哦

---

作者: necbbc    時間: 2017-4-8 22:23




  第2項~ 灯功率 現在是否能調呢?

M106 S255 = 100% power
如M106 S127 = 50% power
還是要在機內調?
謝謝

---

作者: Offer    時間: 2017-4-8 22:32

本帖最後由 Offer 於 2017-4-10 08:59 編輯


不可用PWM去改功率,其實LED恆流並不宜用PWM去處理,不过如無其他方法也只可少量去調,低於180左右LED便會開始不正常了

---

作者: Offer    時間: 2017-4-8 22:52


不过130不可用外罩,顶罩的,所以廠方公佈為120
