標題: 有無辦法把3D printer轉雕刻機 [打印本頁]

---

作者: alexhon    時間: 2017-1-11 10:59     標題: 有無辦法把3D printer轉雕刻機

本帖最後由 alexhon 於 2017-1-11 11:02 編輯

我只係想雕PCB，唔使木(深度)...等等
可唔可以唔轉主板下搞到？轉又如何？
有無相關資料？？！

唔想買多部雕機，家中已有兩部煩(XYZ)

---

作者: ustkl    時間: 2017-1-11 11:10

本帖最後由 ustkl 於 2017-1-11 11:14 編輯

回覆 1# alexhon

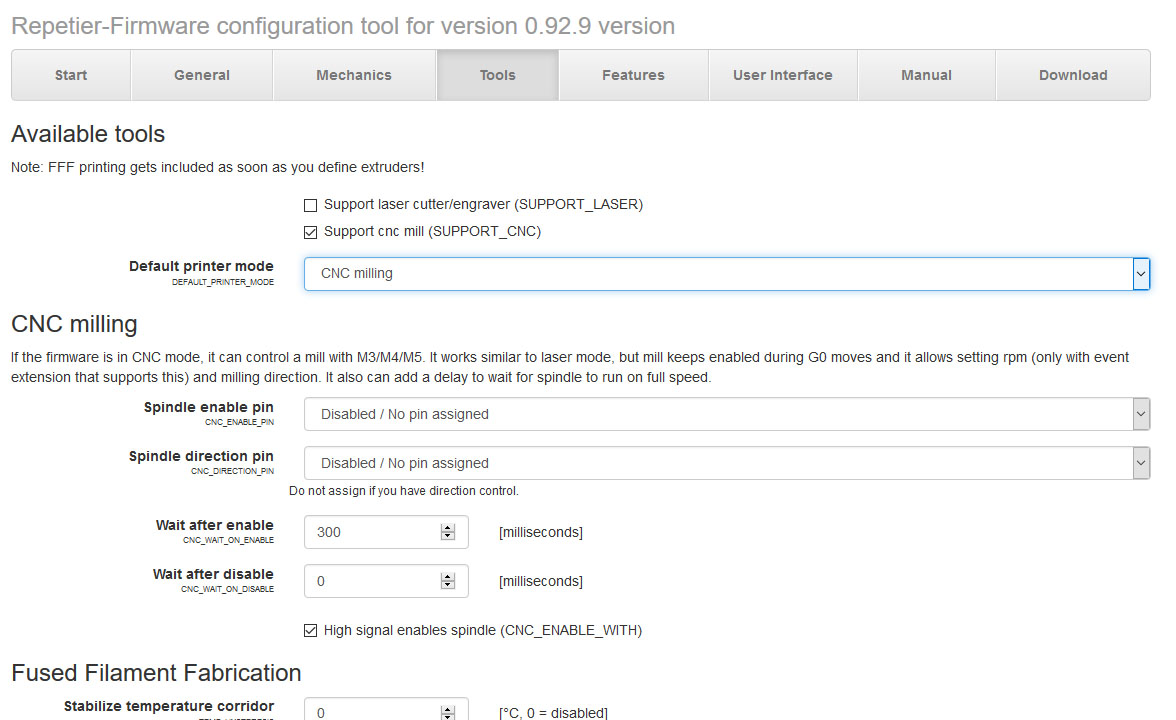

呢樣野我未玩過,不過用 repetier firmware online tools 有CNC mill
嘅 option, 你可以去硏究一下。


圖片附件: cnc.jpg (2017-1-11 11:14, 137.85 KB) / 下載次數 47
https://h2.hkepc.com/forum/attachment.php?aid=1952685&k=dcc3c92fb3faa4b1d220e2bba6f819c0&t=1781950036&sid=frnsquAv0R

---

作者: fred2088    時間: 2017-1-11 11:52

本帖最後由 fred2088 於 2017-1-11 12:08 編輯

回覆 1# alexhon

Marlin-Based Laser Firmware Tests
    https://www.youtube.com/watch?v=5hRFJhGyTA4

Marlin firmware as laser cutter
http://forums.reprap.org/read.php?133,545144

http://www.muve3d.net/press/supportsources/muve-1-software/

---

作者: alexhon    時間: 2017-1-11 13:43

謝謝兩位C兄！！我會試試

我想裝個雕刻刀落去3dp，幫我雕個PCB板...所以laser無咩可能吧
我知買架$6xx-1000可以玩到，但又唔想又學一大獲野...

我想緊、做緊小小，將個頭轉左支筆先
之後把個電路圖轉svg.，再把圖入去我用開的123D果到(有bug慢死)，
再轉做SLT，再轉Gcode 只叫佢打一層就好了，
加、改幾句野入Gcode cut 左佢個頭加熱，同每次轉點位時，都抬起支筆等佢唔會劃花個PCB~
之後淘支雕筆、洗刀...(我其實唔識要買咩)

上面轉圖都搞到我好煩...之前睇過CNC咩用咩刀..大小，我即時出煙..又要學

---

作者: alancck    時間: 2017-1-11 16:50

其實個頭唔轉，加嗰手提磨筆，買支攞刀，
set  每次轉位都要升頭，理論上應該得喎

---

作者: IFC    時間: 2017-1-11 17:50

搭單問吓有冇軟件 dfx 轉 svg ?

---

作者: Super169    時間: 2017-1-11 17:52




雕 PCB 講緊係 0.1mm 甚至更高既精度,  你部 3dp 唔知得唔得.
落刀太淺會雕唔到, 落刀太深條坑粗左可能會斷線.

而且, 平台同PCB要好平, 塊 PCB 灣少少, 某個位凹/凸少少都會出事.
如果你部機可以對刀 (tune Z, auto-leveling) 都好 D,  有 software 可以同你成塊 PCB 多點對刀再自動執 gcode 改 Z value, 否則......都好難雕得好.

當然, 如果你部機 tune 得好掂既, 可以一試.

---

作者: alexhon    時間: 2017-1-12 13:34

本帖最後由 alexhon 於 2017-1-12 13:42 編輯

回覆 7# Super169
謝幾位C兄！！

想問師兄有咩software介紹?

"雕 PCB 講緊係 0.1mm  ....."
我而家試緊粗d線，咁要求就少左。我雕走唔要的部份，就更加易。
塊 PCB 灣少少都係大問題，所以有排試，要買些厚小小板。
改Gocde Z value..我而家寫左個白癡野，只係要佢跳起先行，落去先劃，未知轉成批會變成如何...

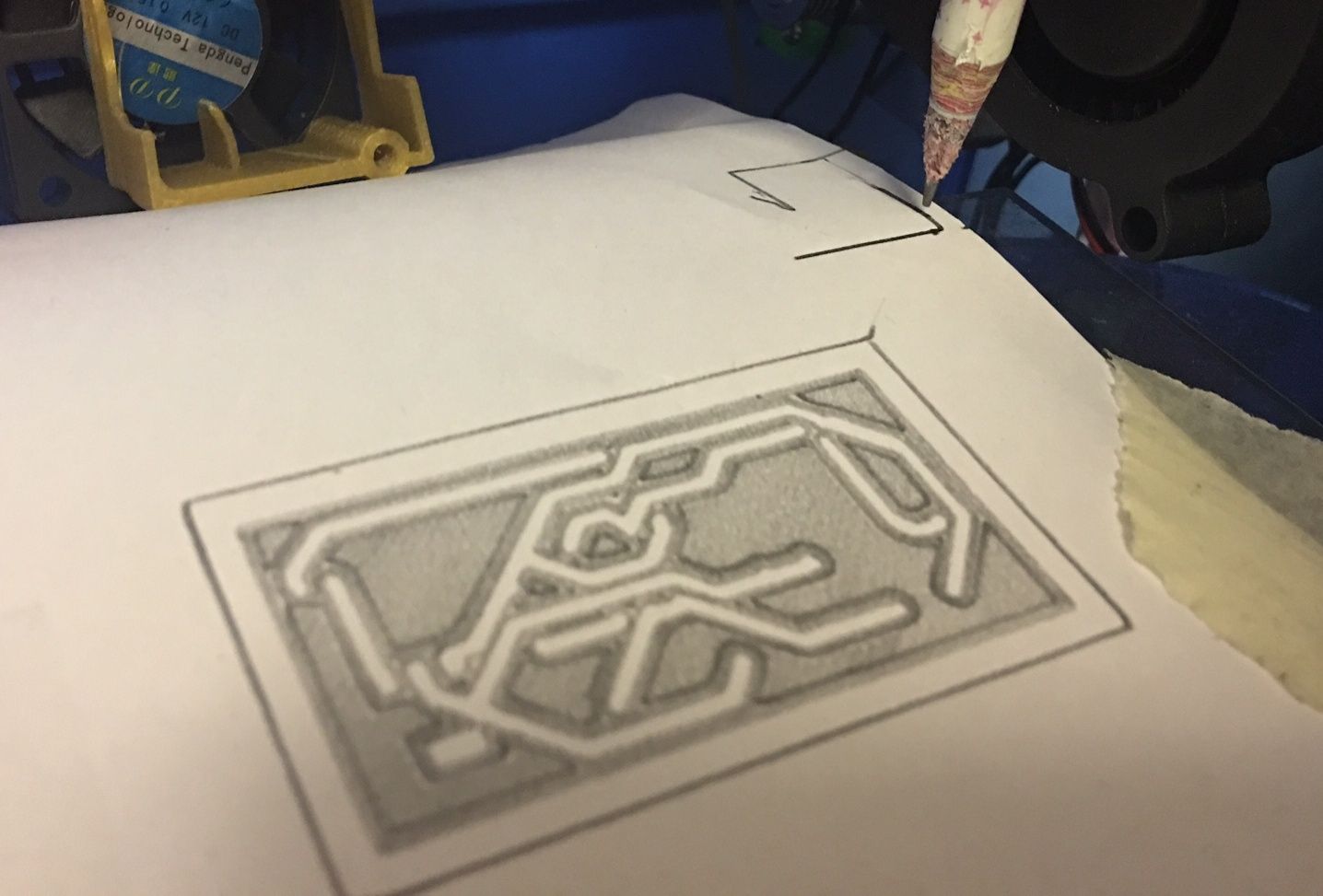

5.5cm x 3cm


圖片附件: image1s.JPG (2017-1-12 13:27, 107.01 KB) / 下載次數 47
https://h2.hkepc.com/forum/attachment.php?aid=1953011&k=d70f99be644e9a46da13069125f43c0b&t=1781950036&sid=frnsquAv0R

---

作者: alexhon    時間: 2017-1-12 13:37

回覆 6# IFC


    DXF??  Eagle DXF >Ai Svg

---

作者: alexhon    時間: 2017-1-12 13:38

回覆 5# alancck

我就係準備咁！！！我而家準備買是但批來試，試下玩下

---

作者: IFC    時間: 2017-1-12 14:17

回覆 9# alexhon


    Sorry啦，打錯!應該係 AutoCAD 2000 既 dxf 轉 svg

---

作者: alancck    時間: 2017-1-12 14:20

依家tb啲磨筆有成萬幾轉，
重量又輕(少過200gm)，
問題係點去固定佢啫

---

作者: alexhon    時間: 2017-1-12 14:23


對對
我估固定問題唔難，只要再加上"打印慢"應該得！

---

作者: Super169    時間: 2017-1-13 00:42

本帖最後由 Super169 於 2017-1-13 00:52 編輯


已經無玩一排了，印象中當時係咁轉既：

1) 用  sprint-layout 劃 PCB
2) export 出 plt file
3) 再用 CNC USB Controller 既 program read 個 plt,  然後  export 出 g-code
    因為當初我想試 CNC USB Controller, 所以買左張百幾蚊既 cheap 野, 包埋開心版既 software.  佢個 software 唔用張卡都得既.
4) 當時我係用 Arduino + CNC Shield 的, 雕刻果下用  grblController (https://github.com/Denvi/Candle) 支援 用 leveling 做 heightmap 去執 Z value.  不過, grblController 要你張 arduino 行  grbl 至用到.

之後再出 鑽窿既 (呢 part 唔係好記得黎....好似都係類似既).

就算刀路掂哂, 塊板又OK, 如果要精細既, 仲要比較好既 PCB.
因為雕同曬 PCB 好唔同, 雕係用暴力去挖坑.
我之前試過D cheap cheap PCB, 想留條線 0.4mm, 點知左右雕條坑無問題, 但中間條線有部份飛起左.
可能因為當時既主軸唔夠勁, 又或者把刀唔夠利, 扯起左中間條線既銅.

---

作者: Super169    時間: 2017-1-13 00:51




固定唔難, 要固定到唔軸心無偏至得.  偏少少, 條坑都可以粗好多.  同心度差少少都可以好大影響.

---

作者: alexhon    時間: 2017-1-13 08:52

回覆 14# Super169
多謝多謝！！~~~~~
我要慢睇...謝！！

---

作者: ustkl    時間: 2017-1-13 10:12

剛看到的。
http://diy3dprinting.blogspot.hk ... utm_medium=facebook

---

作者: alancck    時間: 2017-1-13 11:41

睇佢講解完，差唔多要upgrade 晒所有野
我諗3d printer要做到cnc，一係要去到怪獸級設備，唔係就淨係做小型雕刻

---

作者: ustkl    時間: 2017-1-13 12:00

回覆 18# alancck

我都有D興趣把3DP 改成 CNC, 因為而家P仔新effector 有一片hotend擋風片是用ptfe片cut出來的。而家係用手cut, 如果用CNC會靚仔好多。

---

作者: palpatrick    時間: 2017-1-13 13:23

回復 17 #ustkl

睇咗Tom神個post就可以打消改機念頭!


戰鬥碗

---

作者: vichui    時間: 2017-1-13 13:28

回覆 1# alexhon

---

作者: palpatrick    時間: 2017-1-15 14:42

本帖最後由 palpatrick 於 2017-1-15 14:46 編輯

回復 20 #palpatrick

又有轉機!
五合一

http://www.febtop.com/

戰鬥碗

---

作者: alexhon    時間: 2017-1-18 17:08

本帖最後由 alexhon 於 2017-1-18 17:20 編輯

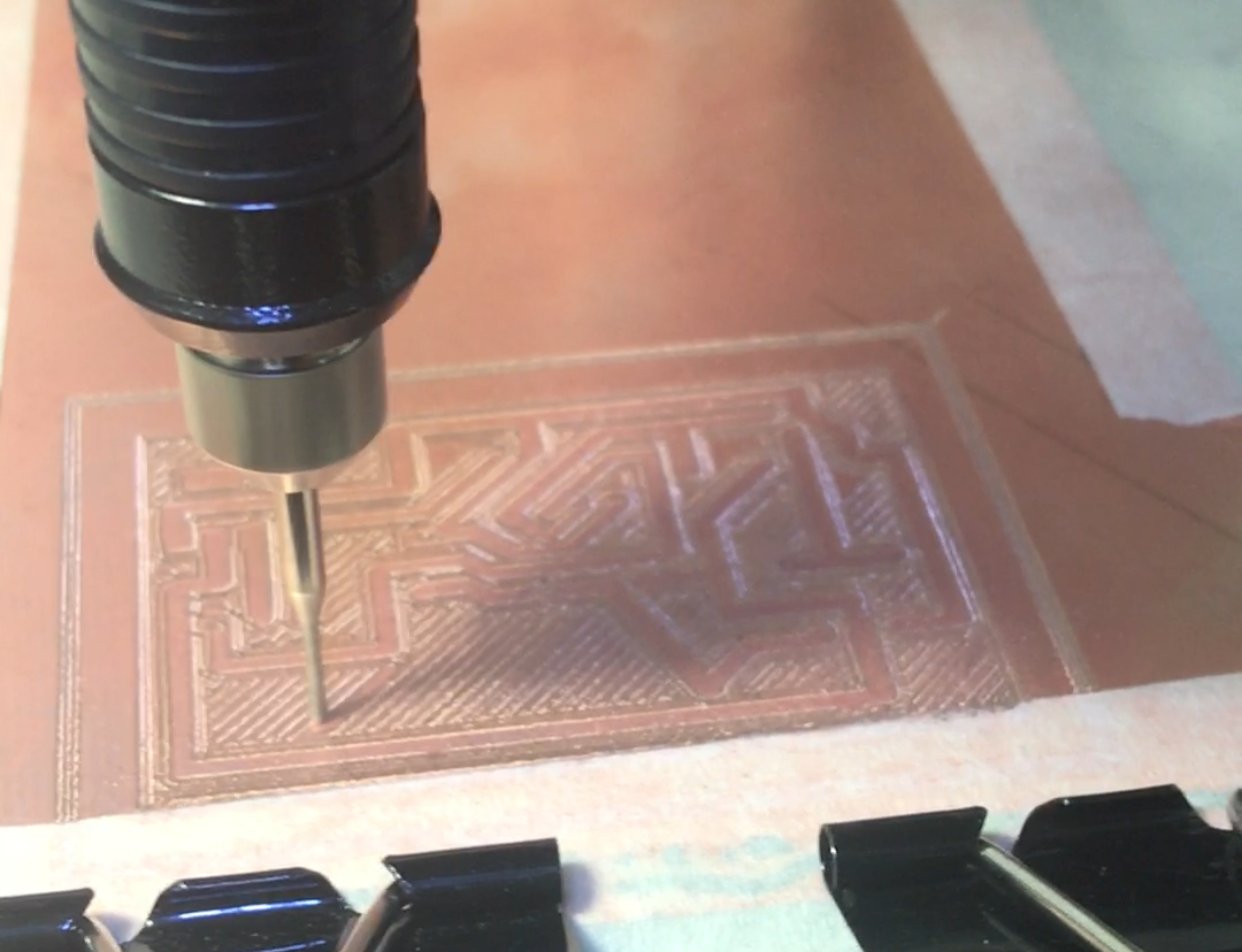

~?買該應咪係我PCB铣刀!~~?
我咩都無，真係買左個打磨筆回來....$35加一d 垃圾


圖片附件: image1.JPG (2017-1-18 17:19, 97.91 KB) / 下載次數 37
https://h2.hkepc.com/forum/attachment.php?aid=1954529&k=23745df99644ebb9f43f3da63a7c3f7e&t=1781950036&sid=frnsquAv0R



圖片附件: image1.JPG (2017-1-18 17:19, 97.91 KB) / 下載次數 53
https://h2.hkepc.com/forum/attachment.php?aid=1954530&k=2c39b72102a392ae8aafa2b61e7af5b3&t=1781950036&sid=frnsquAv0R

---

作者: msc    時間: 2017-1-19 11:32

其實係唔係應該買 CNC 番黎改裝 3D Printer 兩用容易 d 呢.

---

作者: alancck    時間: 2017-1-19 13:34     標題: RE: 有無辦法把3D printer轉雕刻機

我覺得雖然原理一樣，但要求唔同，cnc要抵消冼刀摩打嘅震動，又要夠力去推把刀，如果又要去到打印機嘅速度又要維持精準，我諗套傳動設備應該唔平，而打印機嗰頭，除咗自身重量，應該就冇預計會有其他嘅阻力，所以速度可以快，而準確度又高...
如果用工業級嘅cnc，改裝佢做3d打印機，好似有啲大材小用哦

---

作者: msc    時間: 2017-1-20 07:34

本帖最後由 msc 於 2017-1-19 18:37 編輯

業餘 Desk Top CNC 3040 只比 3D Printer 貴一倍, 不論精度及強度都比 3D Printer 好得多, 用黎改 3D Printer 一定冇問題, 缺點係速度較慢及 Z 軸不夠高大約 80mm, 但 X,Y 軸比 3D Printer 大得多, 加工改裝亦比較簡單,  基本上只要加 J Type Hot End, 供線器代替轉軸摩打位置及 3D Printer Controller 代替 CNC Controller.
