標題: [開箱] ChiTu DLP主板 [打印本頁]
作者: Offer    時間: 2016-9-18 16:37     標題: ChiTu DLP主板

本帖最後由 Offer 於 2016-9-18 16:39 編輯







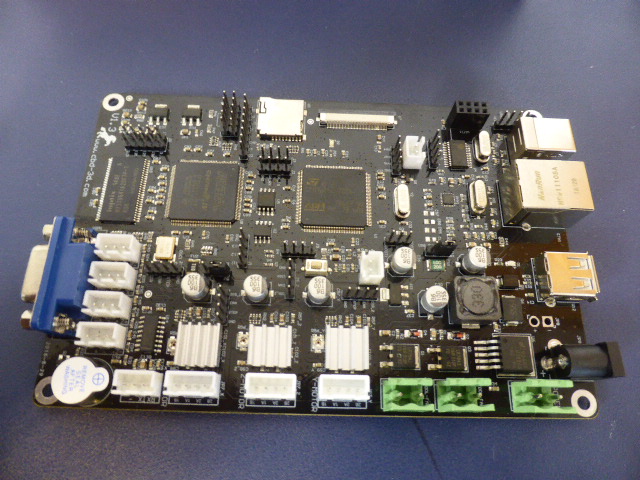

圖片附件: P1280004.JPG (2016-9-18 16:38, 147 KB) / 下載次數 71
https://h2.hkepc.com/forum/attachment.php?aid=1923658&k=81683b4459bcfa5eb0676858ac463d32&t=1782138571&sid=QHyamW9WkU



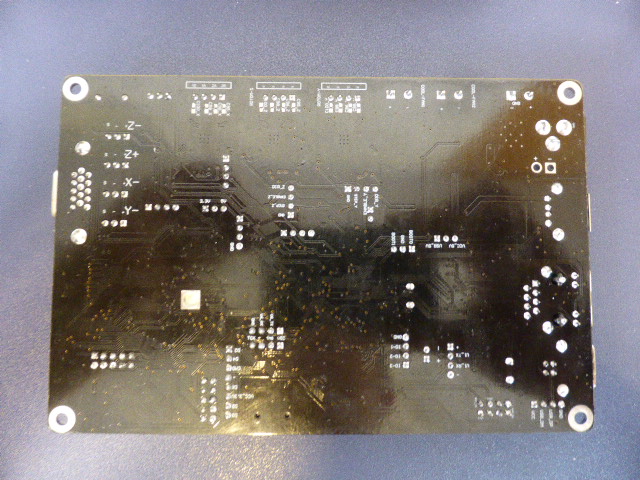

圖片附件: P1280005.JPG (2016-9-18 16:38, 149.5 KB) / 下載次數 66
https://h2.hkepc.com/forum/attachment.php?aid=1923659&k=a253080c2dddea635cd97eb7939f3aa5&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280006.JPG (2016-9-18 16:38, 153.5 KB) / 下載次數 73
https://h2.hkepc.com/forum/attachment.php?aid=1923660&k=5af96f94b4c71242a41b018886d5d50d&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280011.JPG (2016-9-18 16:38, 150.5 KB) / 下載次數 95
https://h2.hkepc.com/forum/attachment.php?aid=1923661&k=bf4e8ec5363753cfaf61330b414ca49c&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280012.JPG (2016-9-18 16:38, 143.5 KB) / 下載次數 75
https://h2.hkepc.com/forum/attachment.php?aid=1923662&k=98288176072e395a973e7909e85f4fbd&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280013.JPG (2016-9-18 16:38, 154.5 KB) / 下載次數 85
https://h2.hkepc.com/forum/attachment.php?aid=1923663&k=970838e7f2e25530d809b078f4b4902f&t=1782138571&sid=QHyamW9WkU

作者: Offer    時間: 2016-9-18 16:37

本帖最後由 Offer 於 2016-9-18 16:40 編輯










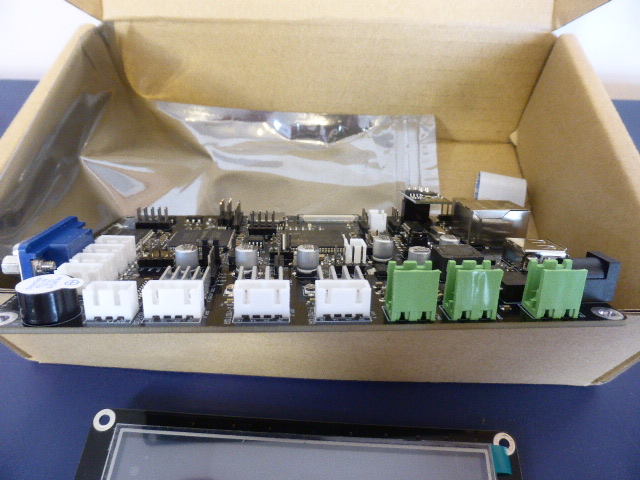

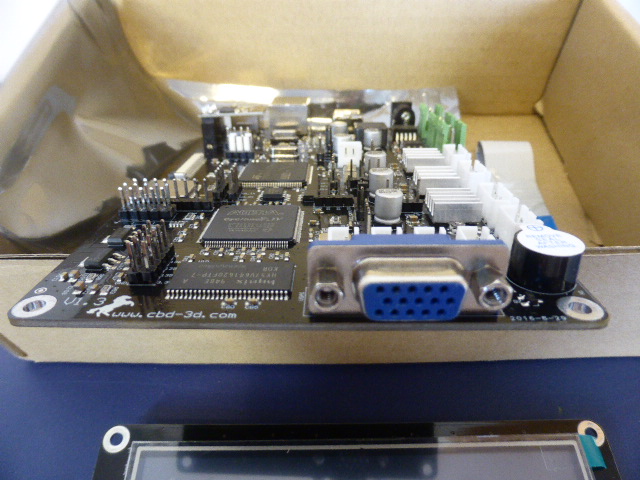

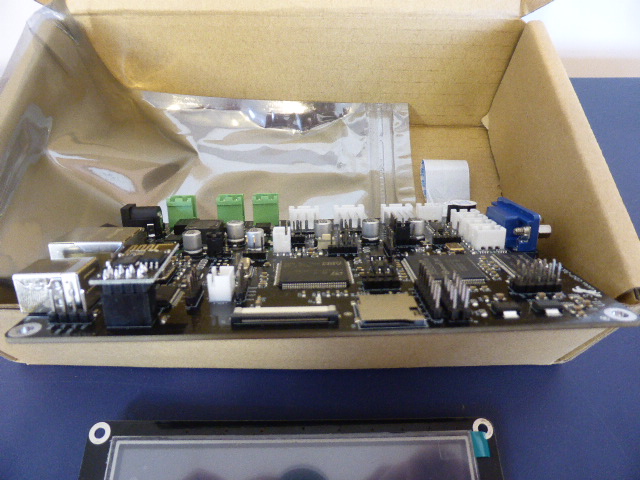

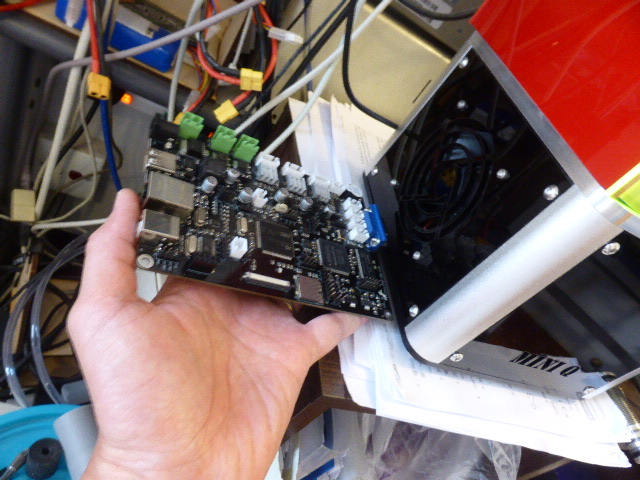

圖片附件: P1280007.JPG (2016-9-18 16:40, 158.5 KB) / 下載次數 56
https://h2.hkepc.com/forum/attachment.php?aid=1923666&k=833cf56e0abe0731f4df7df8616c71bf&t=1782138571&sid=QHyamW9WkU



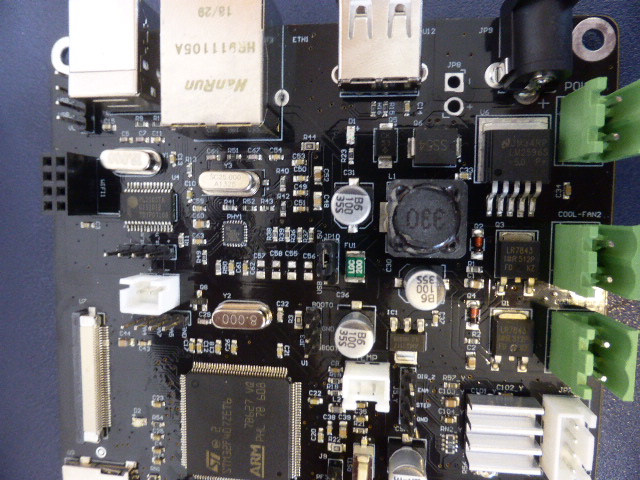

圖片附件: P1280008.JPG (2016-9-18 16:40, 159.5 KB) / 下載次數 61
https://h2.hkepc.com/forum/attachment.php?aid=1923667&k=dc8a2eca31405bcc8b59a91b79badbb7&t=1782138571&sid=QHyamW9WkU



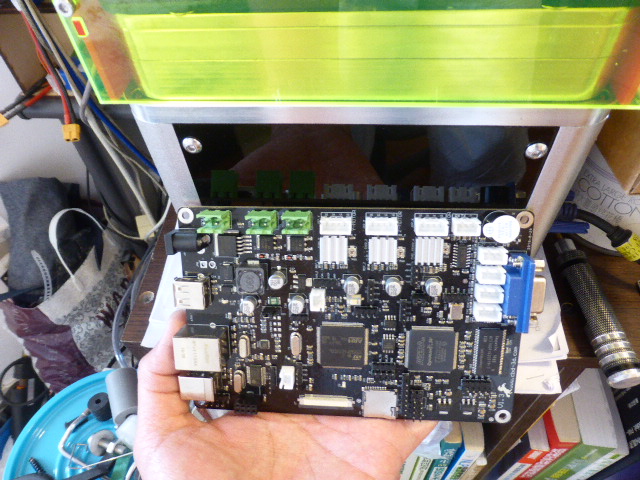

圖片附件: P1280009.JPG (2016-9-18 16:40, 149.5 KB) / 下載次數 68
https://h2.hkepc.com/forum/attachment.php?aid=1923668&k=44d27cd0b8a8a6fcd0a25013fe881507&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280014.JPG (2016-9-18 16:40, 160.5 KB) / 下載次數 66
https://h2.hkepc.com/forum/attachment.php?aid=1923669&k=18ee5ae6ef72b747bfb3e2959288726c&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280015.JPG (2016-9-18 16:40, 146.5 KB) / 下載次數 76
https://h2.hkepc.com/forum/attachment.php?aid=1923670&k=997ce53381106d7e6ab104e366cd22ab&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280016.JPG (2016-9-18 16:40, 153 KB) / 下載次數 71
https://h2.hkepc.com/forum/attachment.php?aid=1923671&k=613026b7da785ca10a977afd9c2920a1&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280017.JPG (2016-9-18 16:40, 145 KB) / 下載次數 74
https://h2.hkepc.com/forum/attachment.php?aid=1923672&k=ba5b5a3ea9675e1e33d1cbd19ddb137d&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280018.JPG (2016-9-18 16:40, 143 KB) / 下載次數 62
https://h2.hkepc.com/forum/attachment.php?aid=1923673&k=9c2faa81c02c7566e92679e342c74cb2&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280019.JPG (2016-9-18 16:40, 142.5 KB) / 下載次數 79
https://h2.hkepc.com/forum/attachment.php?aid=1923674&k=d0b0aba6b2c6b4b0e51f2629944b1a19&t=1782138571&sid=QHyamW9WkU

作者: Offer    時間: 2016-9-18 16:37

本帖最後由 Offer 於 2016-9-18 17:25 編輯

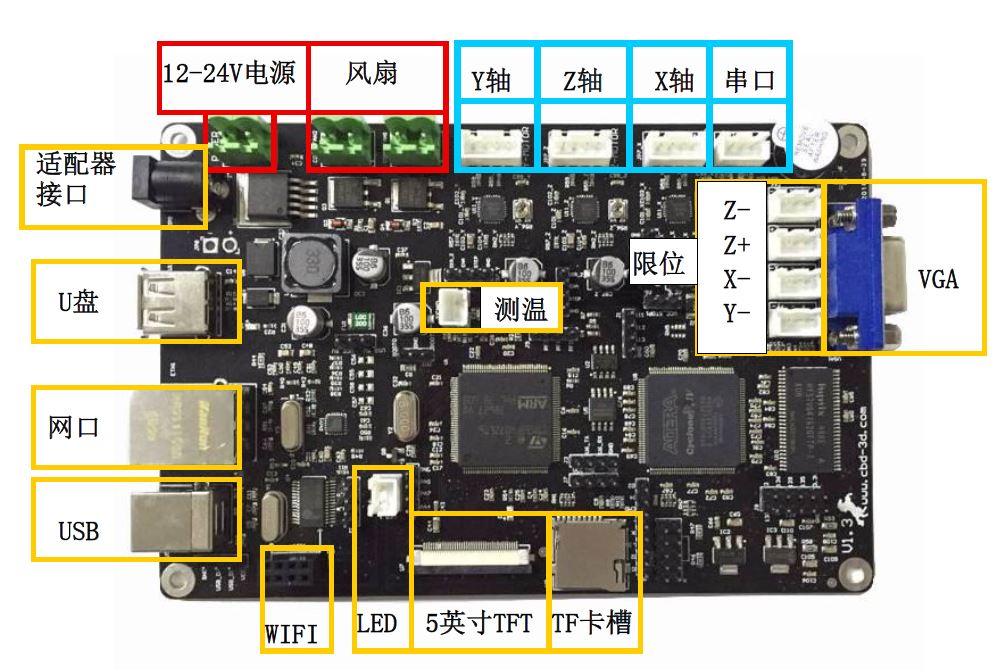

主機板參數
外觀尺寸：150*100mm

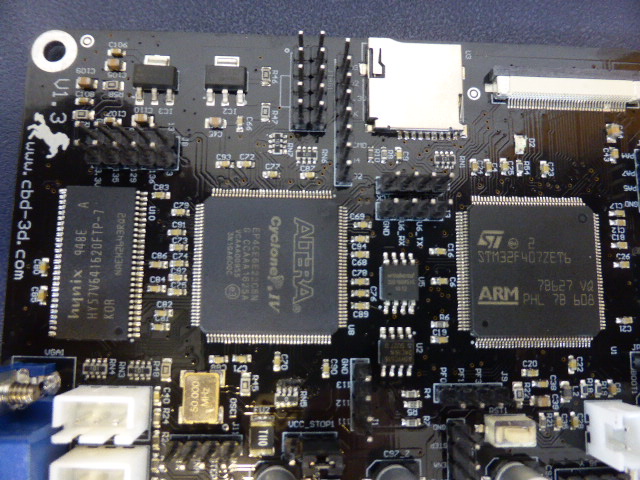

微處理器：STM32+FPGA
輸入電壓：12V~24V 10~15A
電源介面：普通型/適配器圓形介面

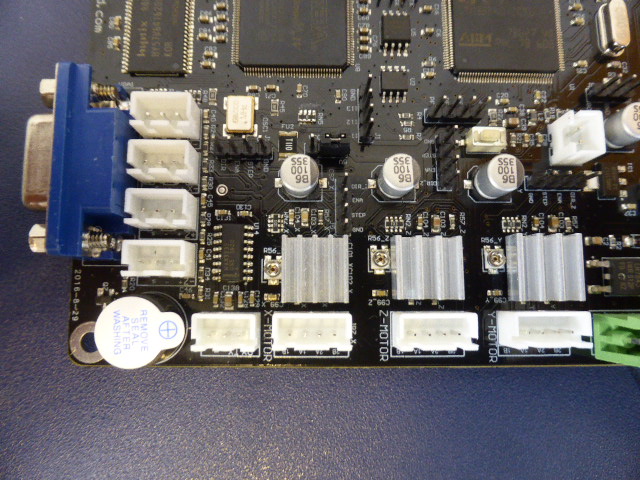

電機驅動器： Allegro A4988（可單獨外接電機驅動）
電機驅動介面：集成3路16細分
溫度感測器介面：1路100K NTC(熱敏電阻)

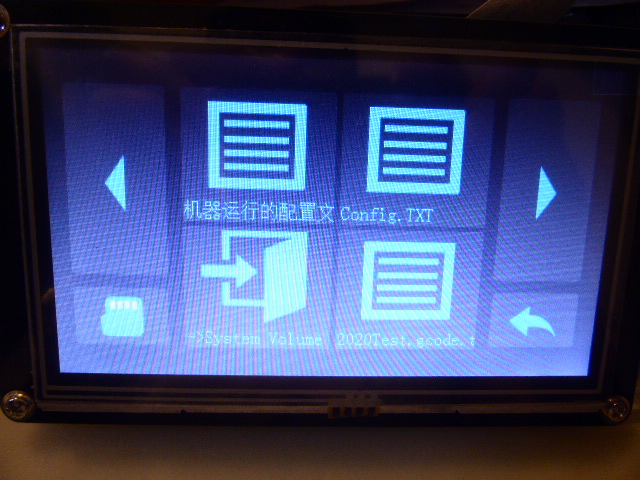

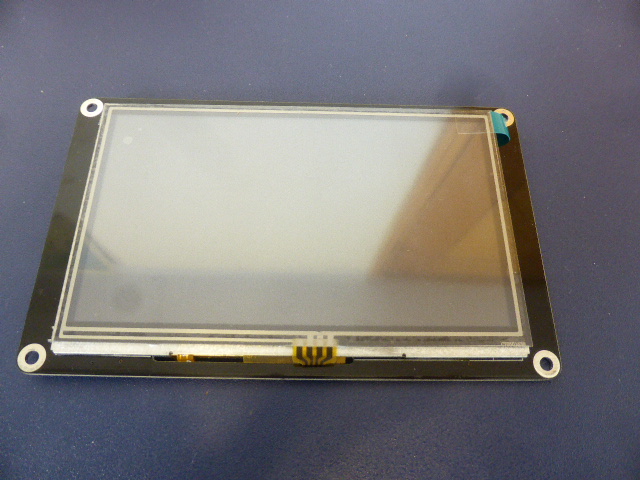

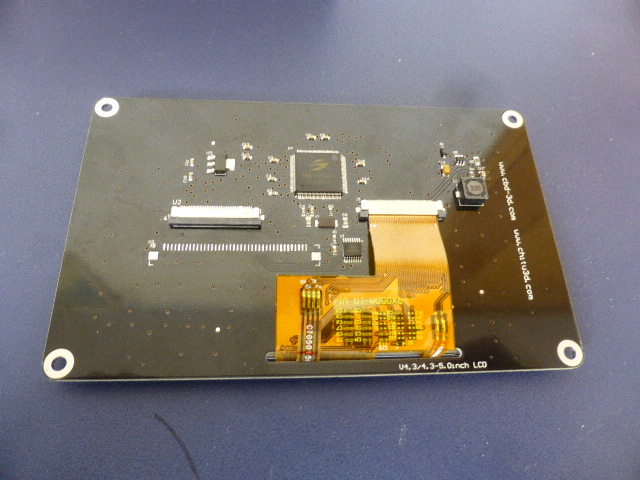

彩色觸控式螢幕：預設5英寸TFT彩色觸控式螢幕

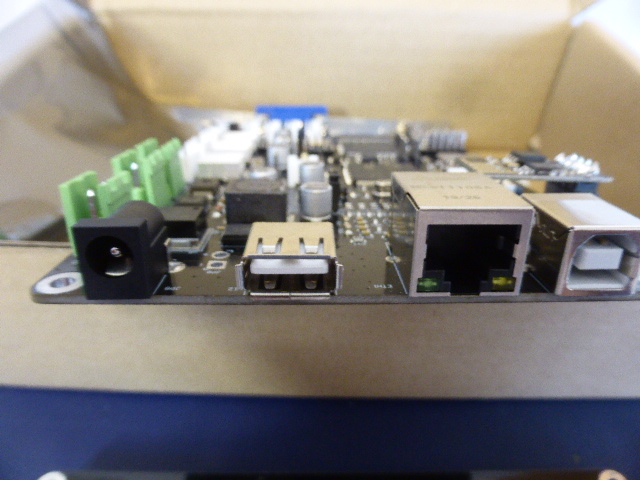

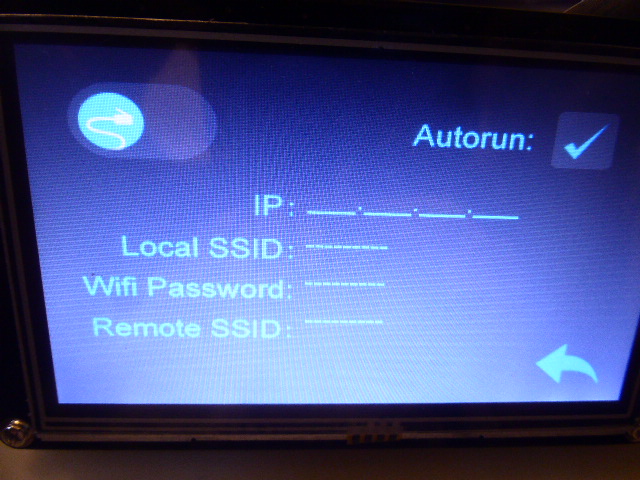

存儲介面：U盤，TF卡，網口，WIFI
支持檔案格式：cbddlp
支持解析度：1080P及以下
介面類別型：VGA（需要HDMI使用者可自行轉接）

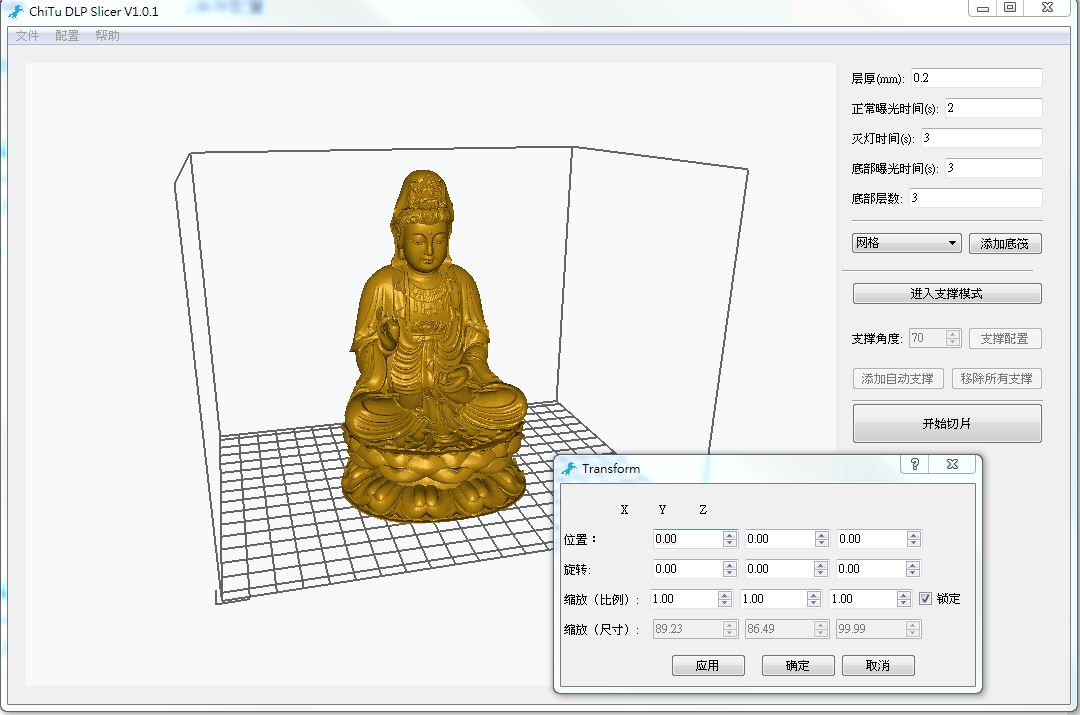

切片軟體：ChiTu DLP Slicer

  1. ;【【分號後面的為注釋，請根據注釋說明進行相應的參數修改，分號之後的指令會被忽略】】
  2. ;基本格式是Mxxx Ixxx,Mxxx Txxx或者Mxxx Sxxx,其中Ixx(是字母I,integer的首字母，不是數位1)後面接的是整數,可以為十進位，也可以為十六進位(以0x開頭)，Sxx後面接的是浮點數
  3. ;

  5. ;
  6. ;【步進電機方向控制】I1與I-1的方向剛好相反，所以，如果電機方向不對，要麼改接線，要麼改這個方向參數
  7. M8002 I-1;        ;X步進電機方向，I1或I-1
  8. M8003 I1        ;Y步進電機方向
  9. M8004 I-1        ;Z步進電機方向


  12. ;【XYZ軸擠出頭/平臺移動配置】僅僅會影響手動介面按鈕的實際運動方向;;;;;;;;;;;;;;;;;;;;;;;;;;
  13. M8005 Z0        ;0:Z軸方向 擠出頭運動 ,，
  14.                 ;1:Z軸方向 平臺運動
  15.
  16. ;
  17. ;【速度/加速度設置】速度以mm/s為單位，加速度以mm/s^2為單位
  18. M8006        I80        ;最大的起步速度，當運動速度起過此速度的時候，會以此速度作為起步，
  19. ;                 此速度主要是防止失步，此值過小，會在打圓的時候造成軌角凸起
  20. M8007        I25        ;最大的軌彎速度值(對應開源固件中的jerk速度)，如果運動的實際軌彎速度大於此值，
  21. ;                 會強制令運動減速。在打填充時，會有大量往復運動，此值大，噪音大，容易丟步。
  22. ;                 此值小，速度慢，列印速度高的時候，列印品質會相對較差
  23. M8008        I1000        ;加速度,該值越大，實際運行的平均速度越大，但是噪音也大，該值小，實際的速度也會越小，
  24. ;
  25. ;【【【步進相關參數】】】參數設置完，請列印一個立方體，然後用尺子量一下尺寸的，以確認參數沒有問題
  26. ;
  27. M8009  S0.0125 ;【XY每一步的mm值】如20齒，齒距為2mm(mxl規格，2gt的齒據是2mm),1.8度步進電機，
  28. ;                 16細分，則為(20*2)/((360/1.8)*16)
  29. ;M8009 X0.0125 Y0.0125        ;如果需要獨立設置X,Y步進電機參數，可以用這個指令
  30. ;
  31. M8010  S0.00125        ;【Z每一步的mm值】在非三角洲的機器上，計算公式:導程/((360/1.8)*16)。


  34. ;
  35. ;【各種速度最大值】為了保證機器能夠穩定，請根據實測結果進行設置
  36. M8012  I200        ;XY運動的最大速度mm/s
  37. M8013  I15        ;Z運動的最大速度mm/s

  39. ;
  40. ;【歸零速度】
  41. M8015  I10        ;Z歸零時的第一次歸零速度，速度較快,手動介面的Z移動速度也和這個速度相同，Z軸抬升也是用這個速度
  42. M8015  S30        ;XY歸零時的歸零速度，速度較快,手動介面的XY移動速度,也是XY軸移開的速度
  43. M8016  I6        ;Z歸零時的第二次歸零速度，速度較慢,降低第二次的歸零速度可以提高限位元的重複定位精度

  45. ;
  46. ;
  47. ;
  48. ;【X，Y，Z最大行程】單位是mm
  49. M8024 I0        ;X最大行程,該軸用來X方向脫模，如果該方向不需要運動，將該行程為零
  50. M8025 I0        ;Y最大行程,該軸用來擋投影儀的鏡頭，在歸零的位置遮擋信鏡頭，在最大行程位置不遮擋，如果不需要該軸運動，將該參數設置為0
  51. M8026 I200        ;Z最大行程
  52. ;

  54. ;
  55. ;【XY軸限位元開關位置類型】

  57. M8029        I0        ;0: 單邊限位，只用到X-,Y-,Z-限位，不使用Z+
  58. ;                                 2:雙邊限位，如果同時用到Z+ 和Z- 限位,Z+可以限位Z的最大行程

  60. ;
  61. ;
  62. ;
  63. ;【XYZ限位元開關接線類型】如果此配置錯誤，在手動介面操作電機時，在某個方向電機會無法運動而且蜂鳴器
  64. ;                 會發出滴滴的聲音。
  65. ;                 簡單的判斷方法，如果配置正常，由未限位變成限位時，蜂鳴器會發出滴滴聲，
  66. ;                 而由限位變成未限位時,蜂鳴器不會發聲 .如果發現現象相反，將此配置修改一下即可
  67. M8029   T0        ;0: 限位元開關常開(未限位元時-和s電壓為高電平，限位時為低電平)
  68. ;                 1: 限位元開關常閉(未限位元時-和s電壓為低電平，限位時為高電平)
  69. ;
  70. ;【Z軸限位元開關位置】
  71. M8029        S0        ;0：擠出頭離平臺最近時限位,限位接Z-
  72. ;                 1：擠出頭離平臺最遠時限位,限位接Z+
  73. ;
  74. ;【XYZ軸歸位後是否回(0,0,0)，】
  75. M8029        C0        ;0 :回XYZ(0,0,0)位置，即擠出頭回到座標零點位置的位置
  76. ;                        ;1 :停留在限位位置
  77. ;
  78. ;;
  79. ;【風扇控制】
  80. M8030        I0        ;>0: 如果需要強制擠出機大於某溫度時自動開啟風扇，設置一個大於0的溫度.
  81. ;                          0: 如果設為0,默認不轉


  84. ;【SD卡/U盤是否支援資料夾的顯示】
  85. M8034        I1        ;0: 不支持
  86. ;                 1：支持
  87. ;


  90. ;列印時【Z脫模，每次抬升高度，單位mm,】
  91. M8070         Z10        ;如果不需要運動z,將其設成0


  94. ;【投影儀開機的的預熱時間】
  95. M8070        T10                        ;單位是s


  98. ;【投影儀通信串列傳輸速率】
  99. M8070         I9600                ;投影儀通信串列傳輸速率


  102. ;【投影儀開機指令】
  103. M8070        '* 0 IR 002\r'                        ;可以使用\r \n \t \x6e 表示回車，換行，製錶和十六制0x6e 這樣的特殊字元，最多支援40個字元



  107. ;【投影儀關機指令】
  108. M8071        '* 0 IR 001\r'                        ;投影儀關機指令
  109. ;

  111. ;【【【投影解析度】】】
  112. M8071 X1920  Y1080                        ;投影儀解析度


  115. ;【機器類型】
  116. M8080 I0        ;0: XYZ普通類型，

  118. ;
  119. ;【熱阻類型】溫度感測器類型
  120. M8081 I0        ;0: 理想NTC 100K 1% 3950 B  ,
  121. ;
  122. ;

  124. ;【Z零點與限位位置設置】        0:限位位置和Z的零點相同        1:限位位置即和Z的零點不同
  125. M8083 I0         ;                限位位置即和Z的零點不同，需要配合M8084 Z*指令使用
  126. ;
  127. ;
  128. ;;【Z限位點與零點限位差值，  值通常為正值】
  129. M8084 Z0
  130. ;
  131. ;
  132. ;【開機LOGO時間】
  133. M8085 I3000        ;開機logo持續時間，最小100ms,最大6000ms

  135. ;【屏保時間】
  136. M8085 T0        ;待機多長時間會進入屏保介面，單位是秒(s),當為0時表示禁止屏保


  139. ;【外接驅動設置】
  140. M8087 I0 T0        ;I: 方向信號有效到脈衝信號高電平的建立時間,單位是ns
  141. ;                 T：脈衝信號的最短保持時間,單位是ns ,如果沒有外接驅動控制板，請將其都設為零。
  142. ;幾種外接驅動的參數:THB7128:I100000 T0 ;;;;TB6560:I40000 T0  ;;;TB6600:I100000 T0
  143. ;
  144. ;
  145. ;
  146. ;【列印完成後的動作】
  147. M8489        P0        ;列印完成後動作
  148. ;                 0：關閉所有電機，
  149. ;                 1：列印完後不動作，
  150. ;                 2: 列印完成後，歸零，電機不斷電
  151. ;                 3: 列印完成後降到Z的最大行程處，電機不斷電

  153. ;
  154. ;【【【【【【【【【保存參數】】】】】】】】此參數一定不能少，否則參數無法保存到設備
  155. M8500                ;保存配置
  156. ;
複製代碼


圖片附件: 001.JPG (2016-9-18 17:19, 131.14 KB) / 下載次數 63
https://h2.hkepc.com/forum/attachment.php?aid=1923678&k=433bf76ea6a999247e38babcbe5310bb&t=1782138571&sid=QHyamW9WkU

作者: Offer    時間: 2016-9-18 16:37

本帖最後由 Offer 於 2016-9-18 18:24 編輯


圖片附件: 010.JPG (2016-9-18 18:24, 106.09 KB) / 下載次數 69
https://h2.hkepc.com/forum/attachment.php?aid=1923721&k=dcaa7f1bc275b99ff86121efc4559a8c&t=1782138571&sid=QHyamW9WkU

作者: Offer    時間: 2016-9-18 16:37

本帖最後由 Offer 於 2016-9-18 22:05 編輯











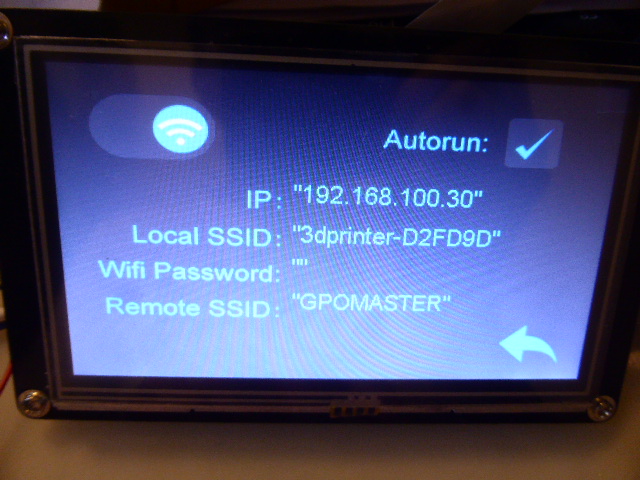

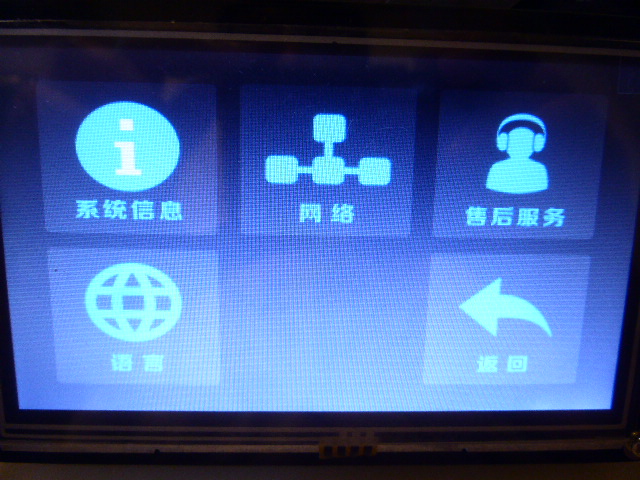

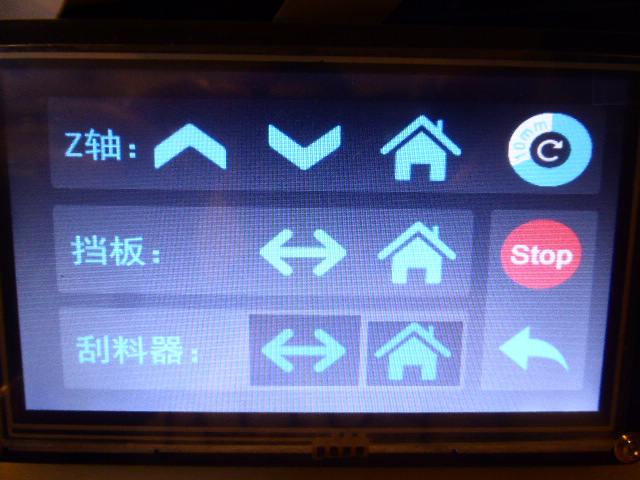

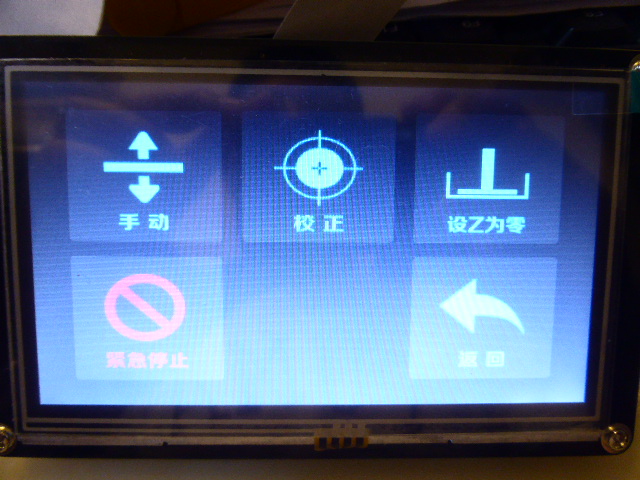

圖片附件: P1280022.JPG (2016-9-18 22:04, 156.5 KB) / 下載次數 68
https://h2.hkepc.com/forum/attachment.php?aid=1923769&k=58d96e10953edf6c068da182513a8581&t=1782138571&sid=QHyamW9WkU



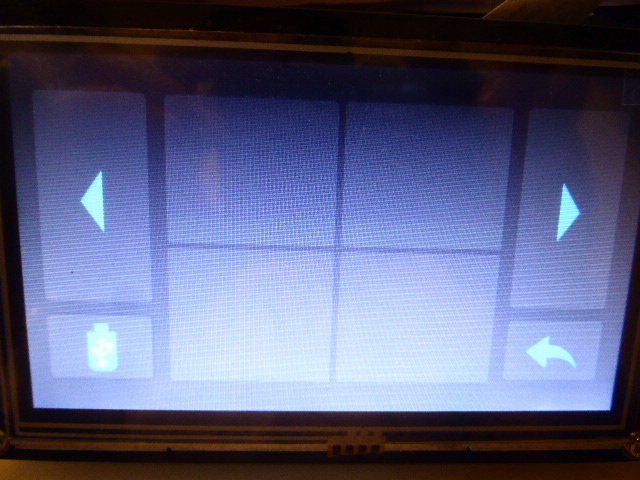

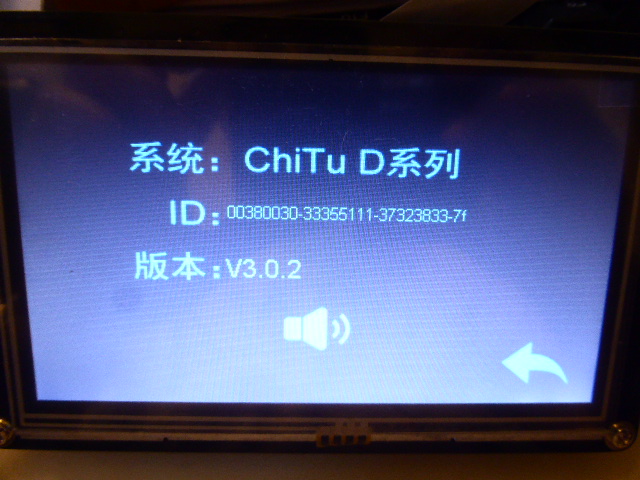

圖片附件: P1280023.JPG (2016-9-18 22:04, 154.5 KB) / 下載次數 66
https://h2.hkepc.com/forum/attachment.php?aid=1923770&k=b6c4484481a8f122c71983b51133a5db&t=1782138571&sid=QHyamW9WkU



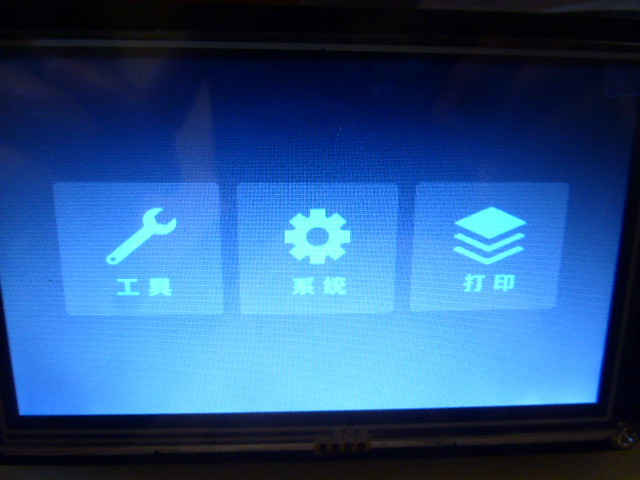

圖片附件: P1280024.JPG (2016-9-18 22:04, 152.5 KB) / 下載次數 65
https://h2.hkepc.com/forum/attachment.php?aid=1923771&k=4c2c770101100c1758c377b13d22d800&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280025.JPG (2016-9-18 22:04, 155.5 KB) / 下載次數 81
https://h2.hkepc.com/forum/attachment.php?aid=1923772&k=4103e25e8df5a1282213163455dbbb6d&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280026.JPG (2016-9-18 22:04, 150.5 KB) / 下載次數 59
https://h2.hkepc.com/forum/attachment.php?aid=1923773&k=b944fadacf064bbe3b62852a0bbf1360&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280028.JPG (2016-9-18 22:04, 152 KB) / 下載次數 61
https://h2.hkepc.com/forum/attachment.php?aid=1923774&k=7697e4342df85651f7929de00c7a2646&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280029.JPG (2016-9-18 22:04, 152 KB) / 下載次數 78
https://h2.hkepc.com/forum/attachment.php?aid=1923775&k=8837a3f42b5c14906ad1071c161c7db4&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280030.JPG (2016-9-18 22:04, 154 KB) / 下載次數 74
https://h2.hkepc.com/forum/attachment.php?aid=1923776&k=968ccb9884723a162cf8ad8322911f85&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280031.JPG (2016-9-18 22:04, 152 KB) / 下載次數 67
https://h2.hkepc.com/forum/attachment.php?aid=1923777&k=f5a43831a396abf63a4dc2dc2837a8af&t=1782138571&sid=QHyamW9WkU



圖片附件: P1280032.JPG (2016-9-18 22:04, 148 KB) / 下載次數 66
https://h2.hkepc.com/forum/attachment.php?aid=1923778&k=b56d6dadca93b0d12c22f0ced233690f&t=1782138571&sid=QHyamW9WkU

作者: Offer    時間: 2016-9-18 16:37

FdeafdfSWa
作者: Offer    時間: 2016-9-18 16:37

FSWAAGE
作者: Offer    時間: 2016-9-18 16:37

FeaeAe
作者: Offer    時間: 2016-9-18 16:38

SZGSGRS
作者: Offer    時間: 2016-9-18 16:38

SGZawfEDHGW
作者: bam1a    時間: 2016-9-18 22:03

DLP正常唔會出現XY軸喎
點解會有XY driver嘅?
唔通想兼容埋SLA?
作者: Offer    時間: 2016-9-18 22:06

DLP正常唔會出現XY軸喎
點解會有XY driver嘅?
唔通想兼容埋SLA?
