作者: sly    時間: 2016-9-6 09:55     標題: Arduino Mega 2560 r3修改1117v5分享

本帖最後由 sly 於 2016-9-6 15:57 編輯

我那原來是用2004lcd沒試過有問題

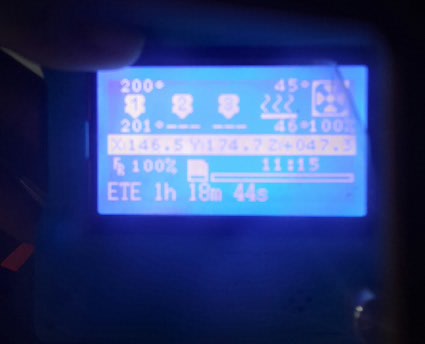

看見12864LCD可以用中文固件
所買了一個lcd換了


固件寫好了都沒有問題
但加上12v用了一段時間後

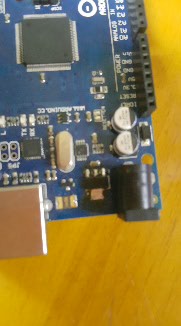

這個1117v5燒壞了，
我以為是Arduino Mega 2560 r3壞了
所以都換了一塊新的上去
結果都是那個1117都燒壞了

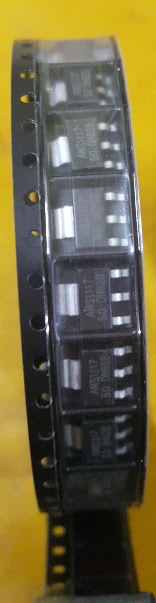

我買了新的1117回來更換

換了上去都是結果一樣
用lcd2004正常什麼問題都沒有
但12864LCD接上12v開機不夠兩三次1117又開始發熱慢慢壞了

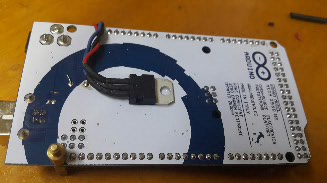

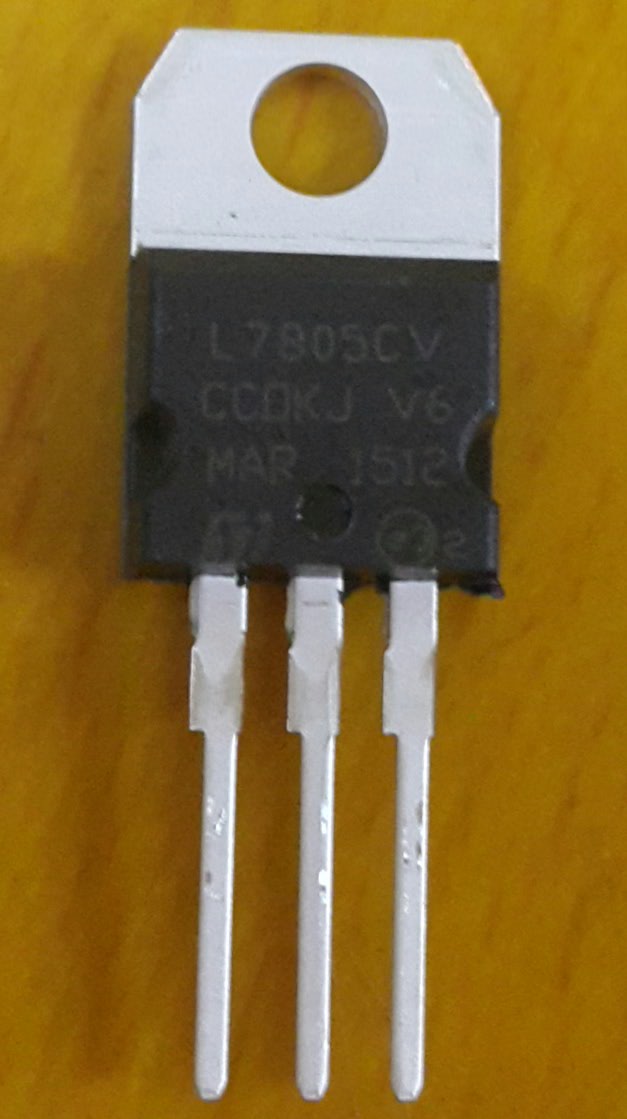

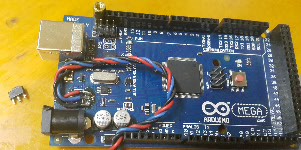

經網友見意後更換成lm7805


到現在還是運作正常，但lm7805還是有點熱


圖片附件: 2016-09-06 09.50.57.jpg (2016-9-6 09:59, 8.94 KB) / 下載次數 39
https://h2.hkepc.com/forum/attachment.php?aid=1920451&k=7de43a1da996b22af8e61eecdf14aef1&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-06 09.50.01.jpg (2016-9-6 09:59, 5.99 KB) / 下載次數 48
https://h2.hkepc.com/forum/attachment.php?aid=1920452&k=4ac0b98a620f517221cb1269d25f0d97&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-06 09.44.23.jpg (2016-9-6 10:05, 15.43 KB) / 下載次數 31
https://h2.hkepc.com/forum/attachment.php?aid=1920455&k=b994d2a378b6dd5bff8da432543417da&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-06 09.45.34.jpg (2016-9-6 10:05, 19.16 KB) / 下載次數 45
https://h2.hkepc.com/forum/attachment.php?aid=1920456&k=1bad99a4ffed8afec9f05e58f0913bb7&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-06 09.46.20.jpg (2016-9-6 10:27, 72 KB) / 下載次數 32
https://h2.hkepc.com/forum/attachment.php?aid=1920458&k=5845c72c525f623174e4df0bf714745c&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-06 09.47.59.jpg (2016-9-6 10:29, 21.06 KB) / 下載次數 32
https://h2.hkepc.com/forum/attachment.php?aid=1920459&k=03ed2d1ef0e5ada296782a1fb5b6f437&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-06 09.47.12.jpg (2016-9-6 10:30, 18.04 KB) / 下載次數 29
https://h2.hkepc.com/forum/attachment.php?aid=1920460&k=36f06d77a857beafbbab79425d92988e&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-06 10.36.26.jpg (2016-9-6 10:37, 16.62 KB) / 下載次數 38
https://h2.hkepc.com/forum/attachment.php?aid=1920464&k=2f81e32f3aad93bfda31cf18a32a37b0&t=1781872766&sid=2sWtwbIIoA

---

作者: dtom    時間: 2016-9-6 13:17



有位既就加個散熱片比佢囉

---

作者: 燕飛    時間: 2016-9-6 13:24

本帖最後由 燕飛 於 2016-9-6 13:27 編輯

怕熱換switch mode regulator
正常Linear Regulator 好食電 由其係 Vin >> Vcc好多
Preg = (Vin-Vcc)*Iout
via HKEPC Reader for Android

---

作者: CoffeeCup    時間: 2016-9-6 14:02

中文固件在何處download？thanks

---

作者: sly    時間: 2016-9-6 14:57

回覆 4# CoffeeCup

這裡中文 繁體簡體都有
    http://www.makerlab.me/guides/9/articles/60

---

作者: sly    時間: 2016-9-6 15:03

回覆 2# dtom


    用AA膠黏死了他日又壞了才修改造，我一次買了50個後備反正都要比運費

---

作者: 燕飛    時間: 2016-9-6 15:12

1117 功率不足才壞掉？

via HKEPC Reader for Android

---

作者: sly    時間: 2016-9-6 15:30

回覆 7# 燕飛


    網友說mega 2560原來計沒用這麼大功率所以用了12864LCD發生這問題

---

作者: g2david    時間: 2016-9-8 17:59

可直代？

---

作者: sly    時間: 2016-9-10 19:19

本帖最後由 sly 於 2016-9-10 19:27 編輯

回覆 9# g2david


    腳位唔同左位



圖片附件: 2016-09-10 19.22.52.jpg (2016-9-10 19:24, 3.42 KB) / 下載次數 48
https://h2.hkepc.com/forum/attachment.php?aid=1921480&k=2e8da37ea343194701db7d30155ccf37&t=1781872766&sid=2sWtwbIIoA



圖片附件: 2016-09-10 19.26.10.png (2016-9-10 19:27, 5.2 KB) / 下載次數 37
https://h2.hkepc.com/forum/attachment.php?aid=1921481&k=8a28baa8b692a4d961e89c1e82cdd15e&t=1781872766&sid=2sWtwbIIoA
