標題: 有無邊間可以淘到直的絲桿和光軸 [打印本頁]

---

作者: KSC    時間: 2016-8-2 14:00     標題: 有無邊間可以淘到直的絲桿和光軸


邊間買就唔講

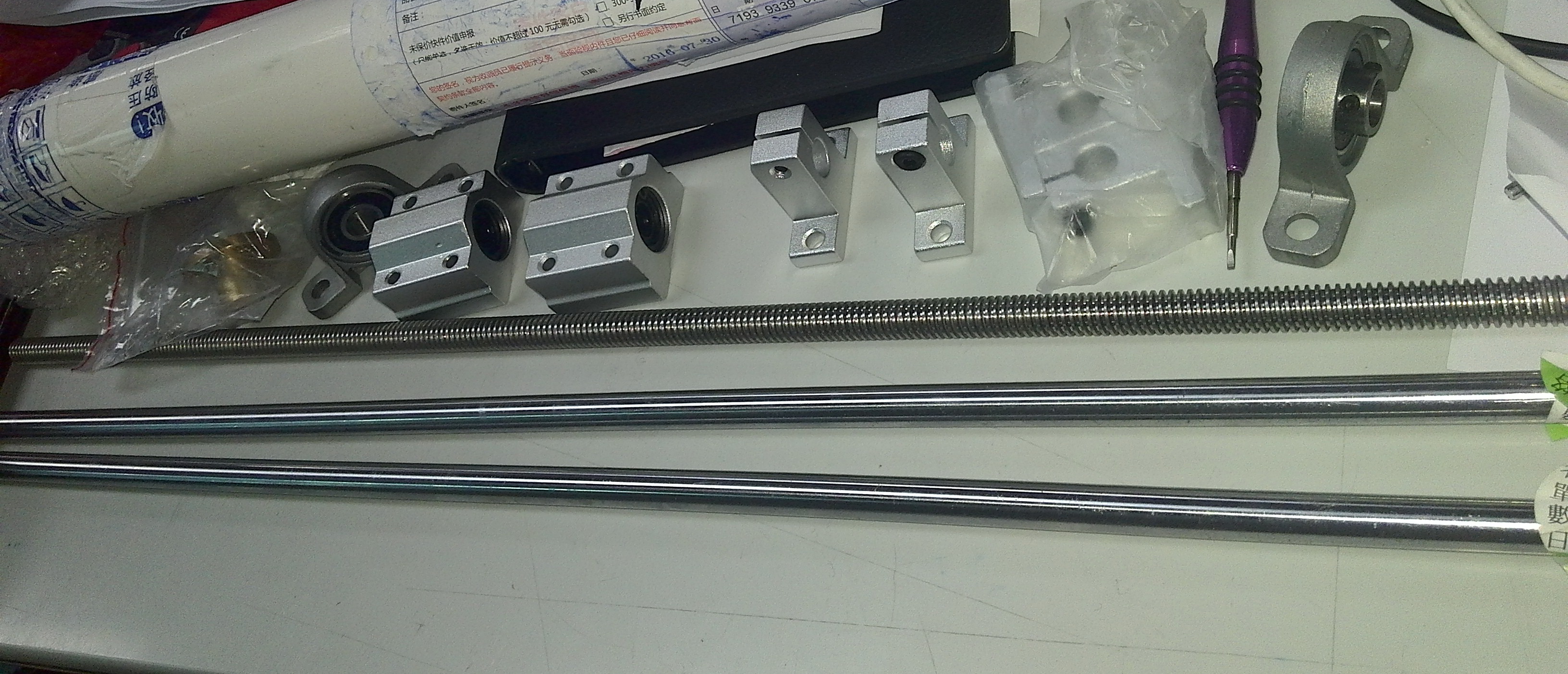

500mm的絲桿跳動0.7mm(塞尺)
500mm的光軸跳動0.17mm(電子千分表)

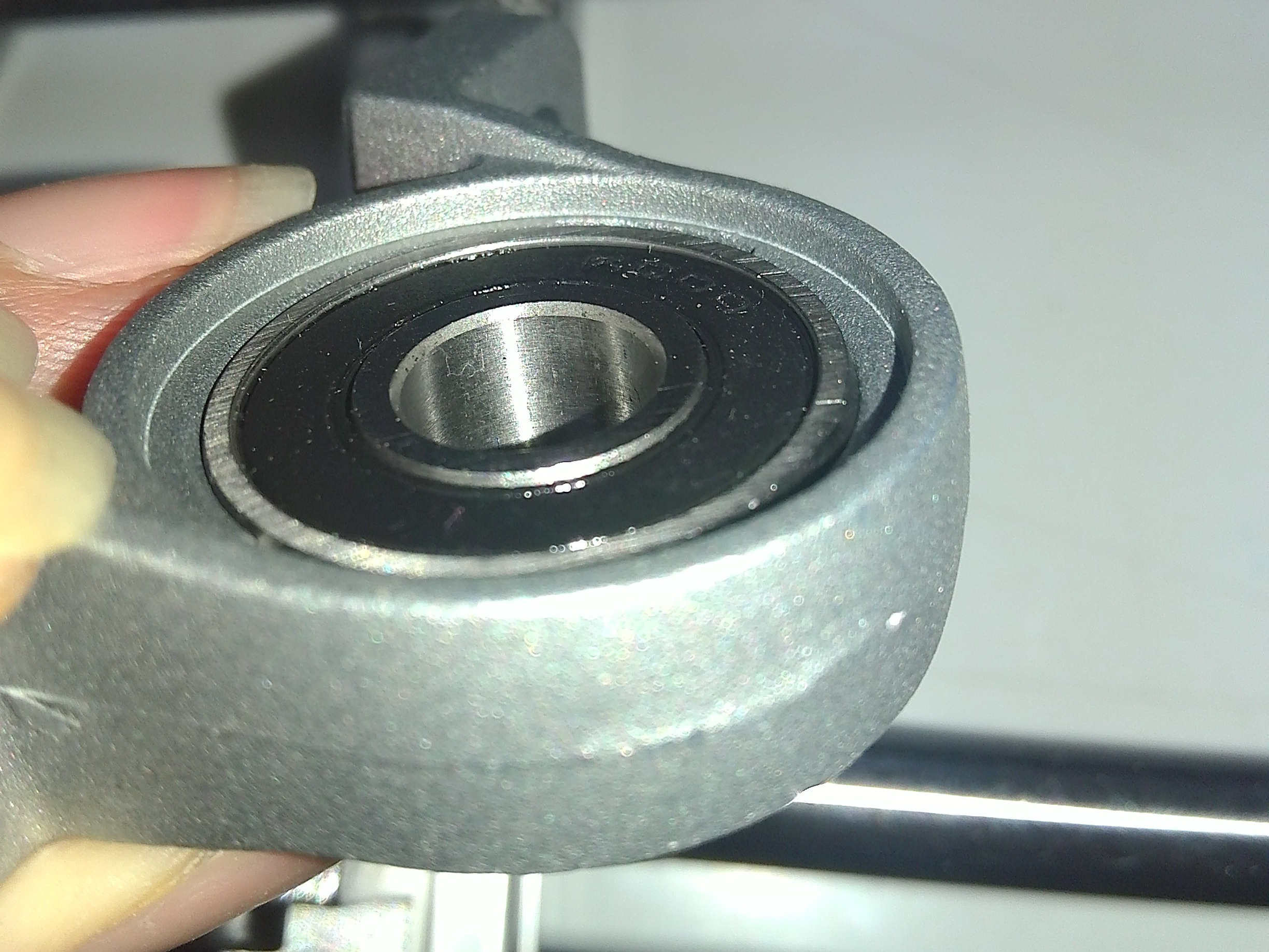

裝偏的絲桿軸承

要做光學機的路太遠了......

圖片附件: 2016-8-2 11-52-39.jpg (2016-8-2 13:53, 51.41 KB) / 下載次數 37
https://h2.hkepc.com/forum/attachment.php?aid=1910447&k=b83387d8a338f0224b976c2a676fc8b0&t=1781959039&sid=2NzlvueCTF



圖片附件: IMG_20160802_111543.jpg (2016-8-2 13:53, 1.37 MB) / 下載次數 23
https://h2.hkepc.com/forum/attachment.php?aid=1910448&k=2d706c21f003cb6186fb2837b7e5ed62&t=1781959039&sid=2NzlvueCTF



圖片附件: IMG_20160802_114054.jpg (2016-8-2 13:53, 1.05 MB) / 下載次數 40
https://h2.hkepc.com/forum/attachment.php?aid=1910449&k=ccbe3e496797ecf0b8967d7580fc2f6d&t=1781959039&sid=2NzlvueCTF

---

作者: ustkl    時間: 2016-8-2 14:48

本帖最後由 ustkl 於 2016-8-2 14:52 編輯

回覆 1# KSC

事實上真係有D難, 有時未必係佢造出來唔直。係存放得唔好弄灣。
話說回頭, D鋁型材直線度不錯。要check 好易, 兩條四邊拼下向光望就check到。冇乜發現過唔直。

所以我跟住D機都唔用光鈾改用鋁型材做rail.

其實做光機又唔駛好直, 順就OK. 返而做ultimaker就真係要好直。

---

作者: KSC    時間: 2016-8-2 15:40

本帖最後由 KSC 於 2016-8-2 15:41 編輯

支絲桿曲的無可能順...現在先試下退返去，再等他送過。唔得就再看看廠入邊有無機可以校返直它。

光軸都唔用得，度力係斜的直線軸承唔順，唔知係唔係因為OD只有9.972~9.978的問題，行果時沙沙聲.....。rail我估都係唔好省錢用滑塊算.....再來只係用一條定兩條的問題。

你覺得如果用返Kossel的皮帶結構得唔得?唔想找......但又怕皮帶回彈造成的誤差

---

作者: ustkl    時間: 2016-8-2 15:53

回覆 3# KSC

絲桿建議用滾珠, 300mm 一百人仔左右

---

作者: ma_hty    時間: 2016-8-2 15:56

回覆 3# KSC

買梯形絲杆, 係咁上下啦喎.  好絲杆 是貴價貨, 要好幾百一條的級數, 才有機會合格.  買貴D啦, 你要一條之嘛.

---

作者: hon2013    時間: 2016-8-2 15:58

>> 500mm的光軸跳動0.17mm
即係+/-0.085？可接受喎！求link，請PM

>>裝偏的絲桿軸承
KP轴承座可調軸心，不過幾難調，次次都太大力推過龍。唔知係唔係方法唔啱

話時話，買過既光軸支撐架隻隻都唔同尺寸，靠佢定位唔太準。

---

作者: KSC    時間: 2016-8-5 11:00


有無店家用過ok?求link
