作者: fred2088 時間: 2016-7-16 22:59 標題: [開箱] MM 機 B1 用 滾珠絲杆
本帖最後由 fred2088 於 2016-7-16 23:19 編輯

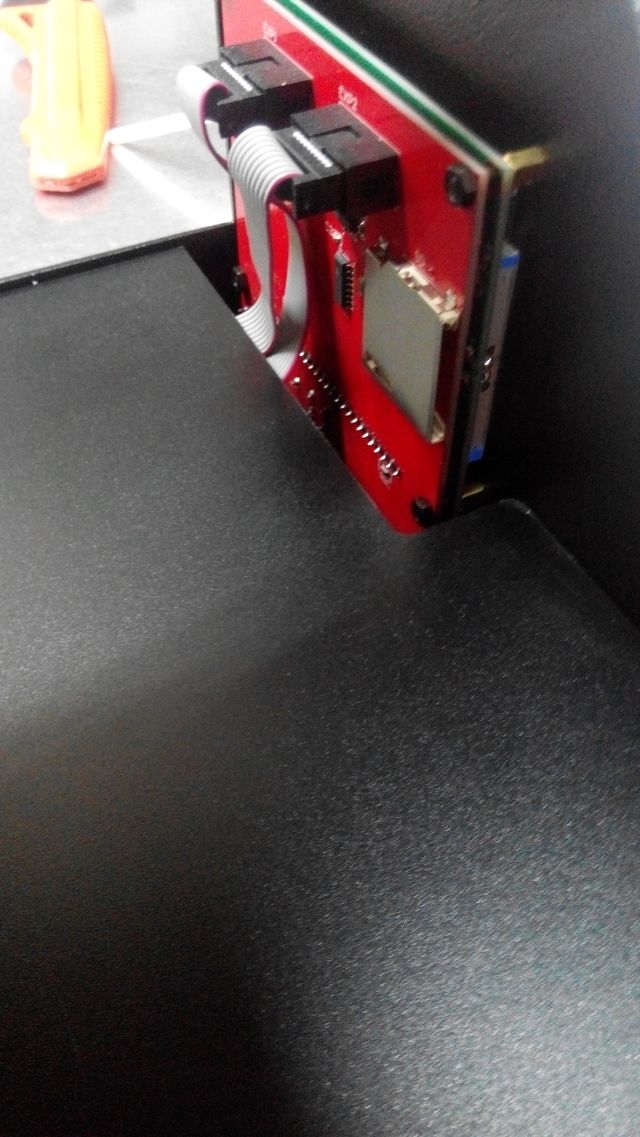

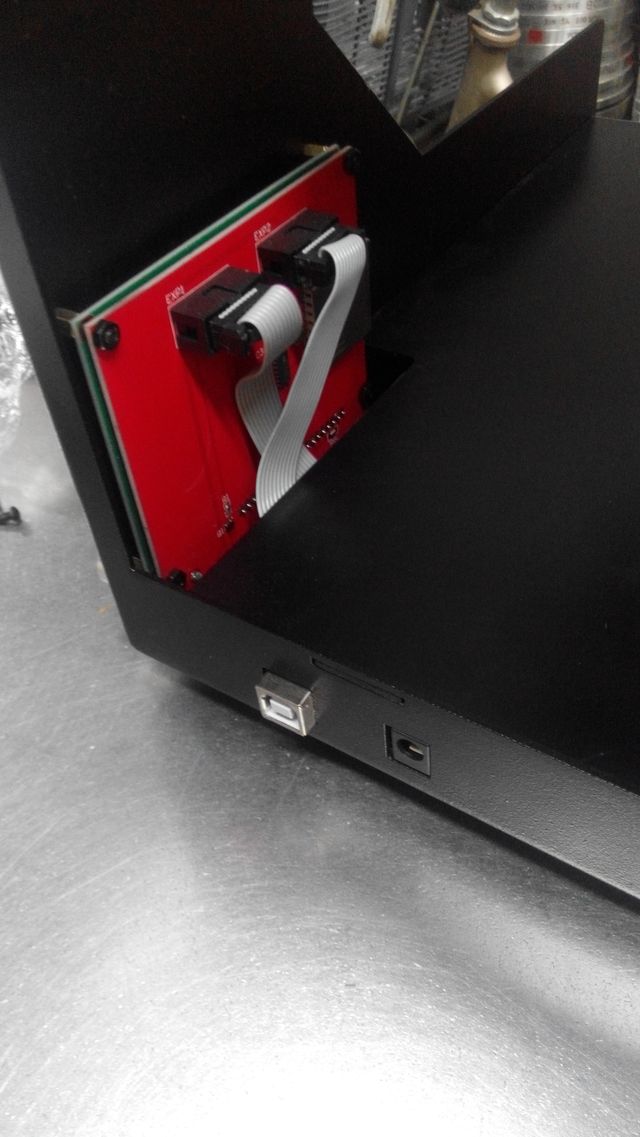

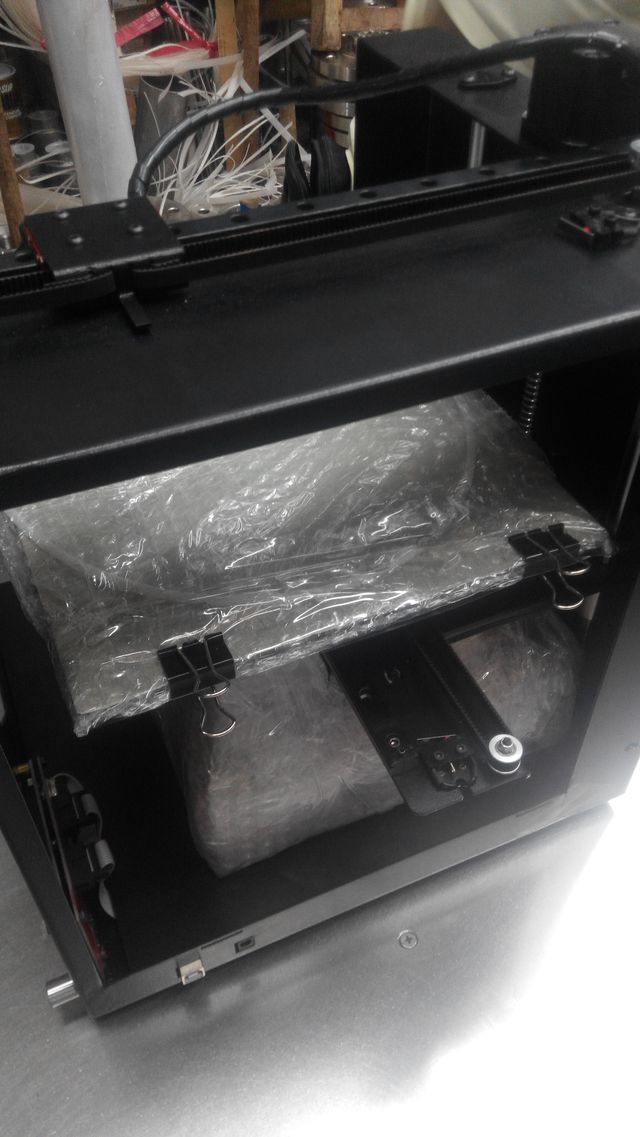

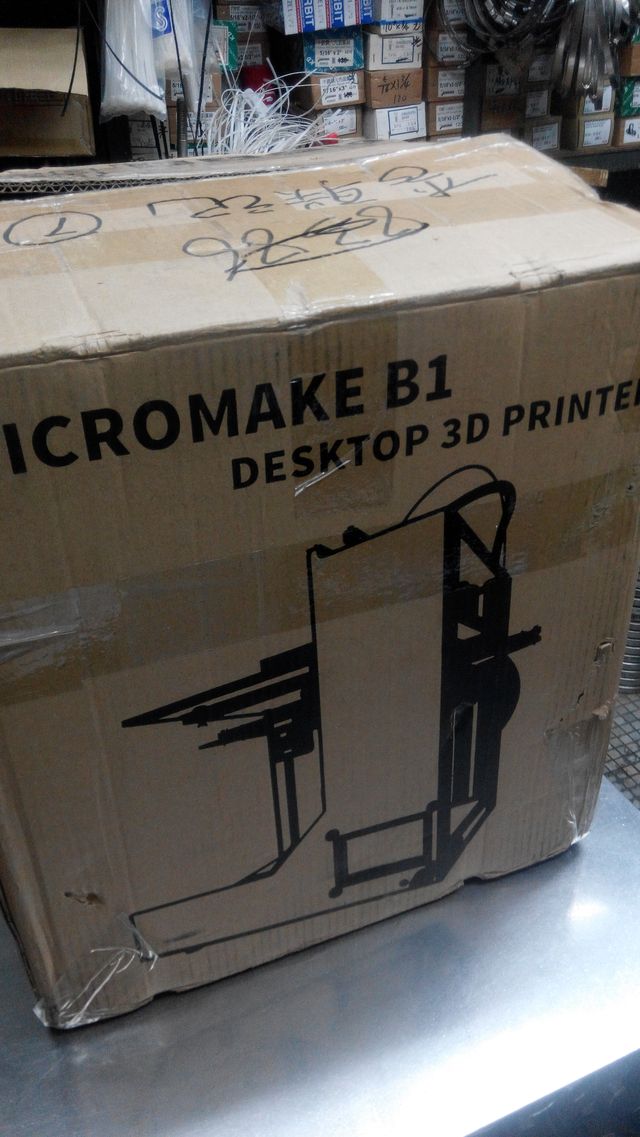

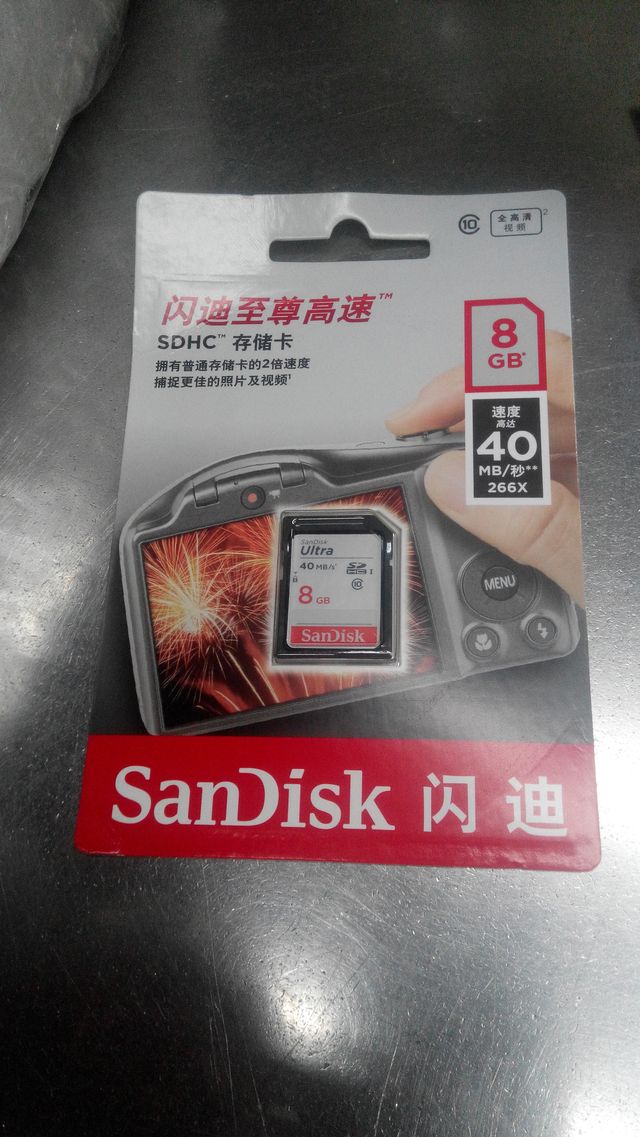

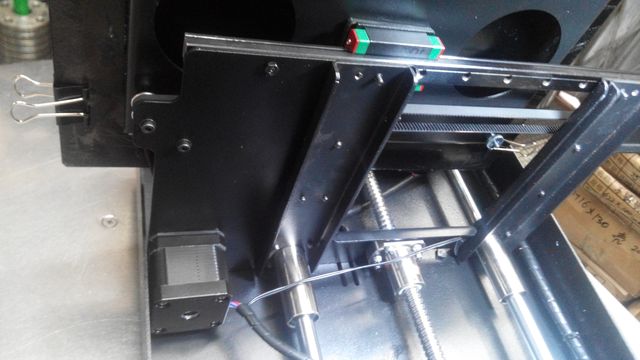

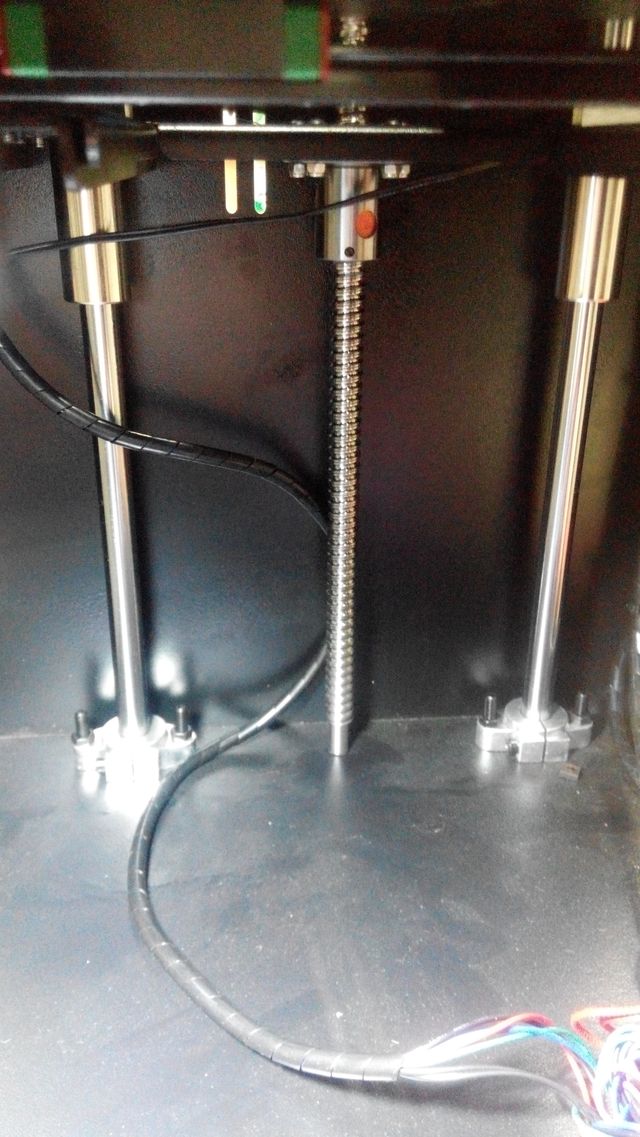

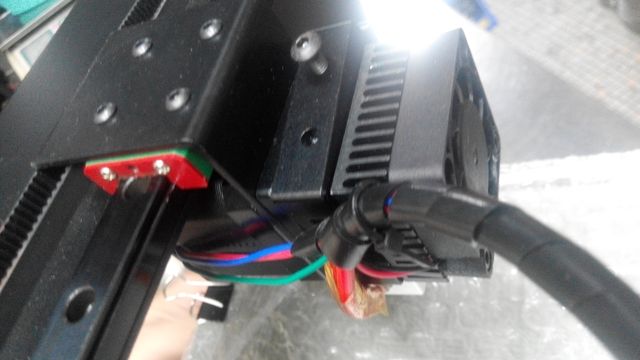

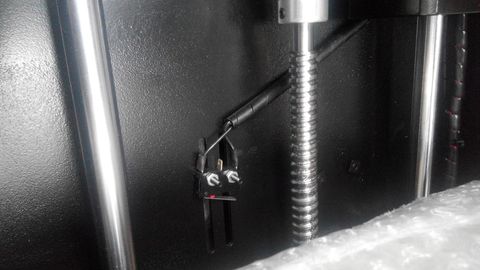

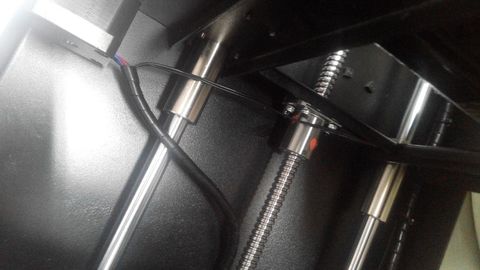

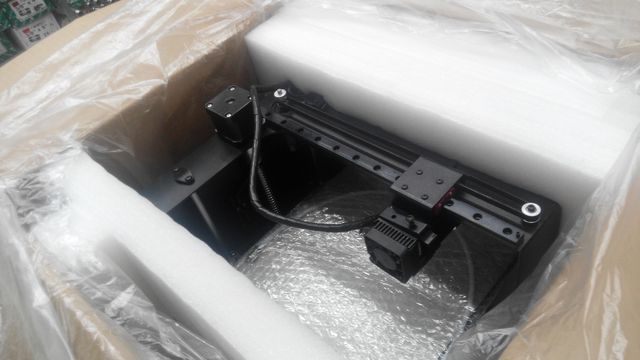

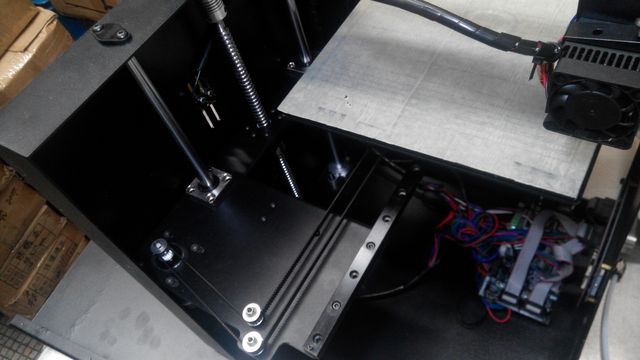

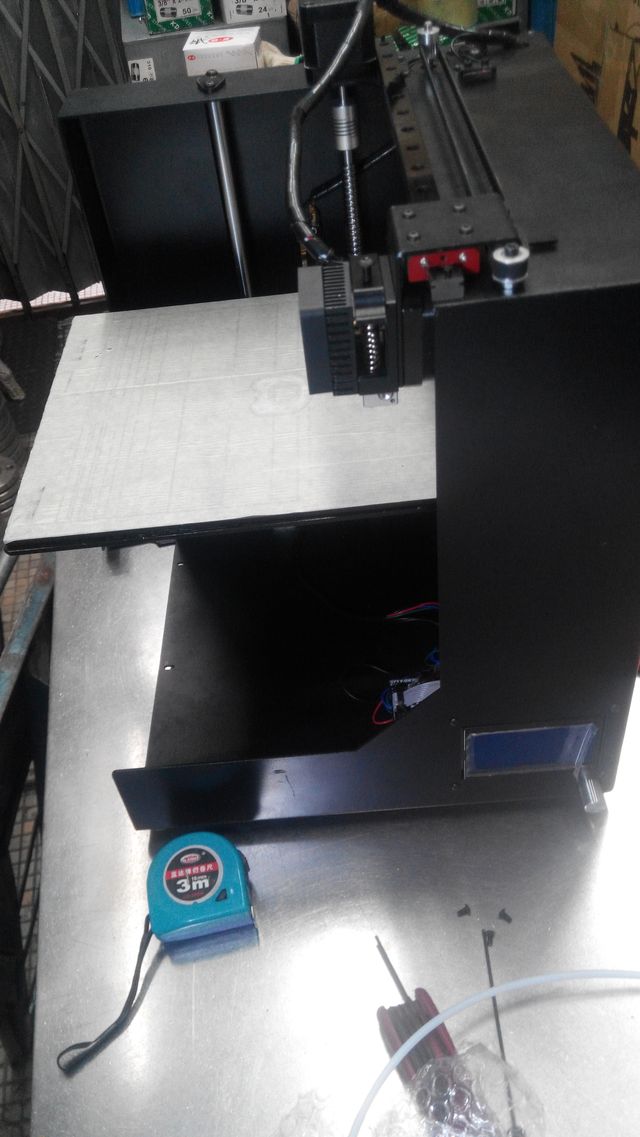

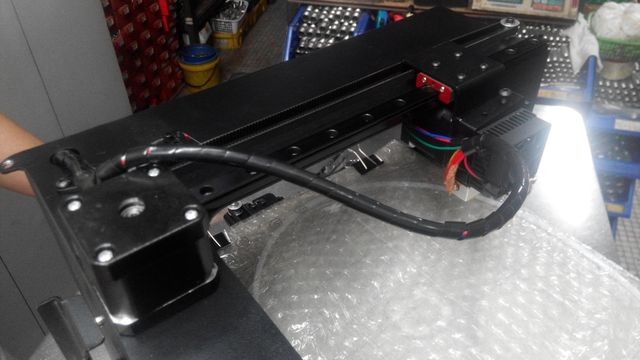

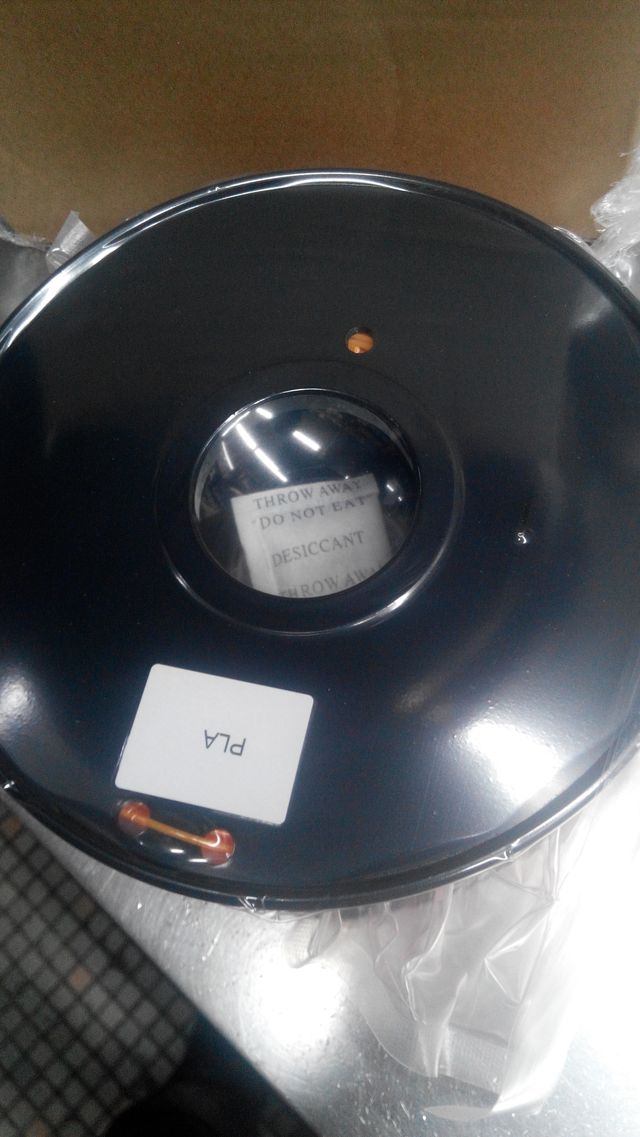

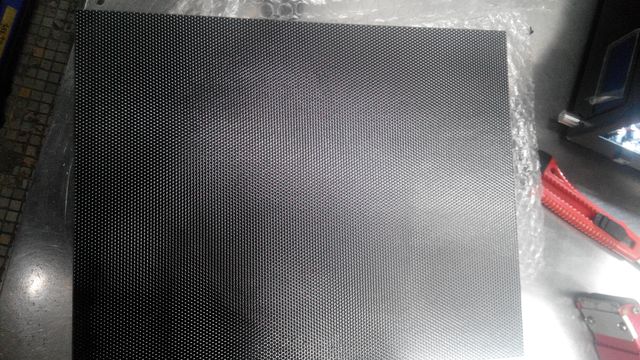

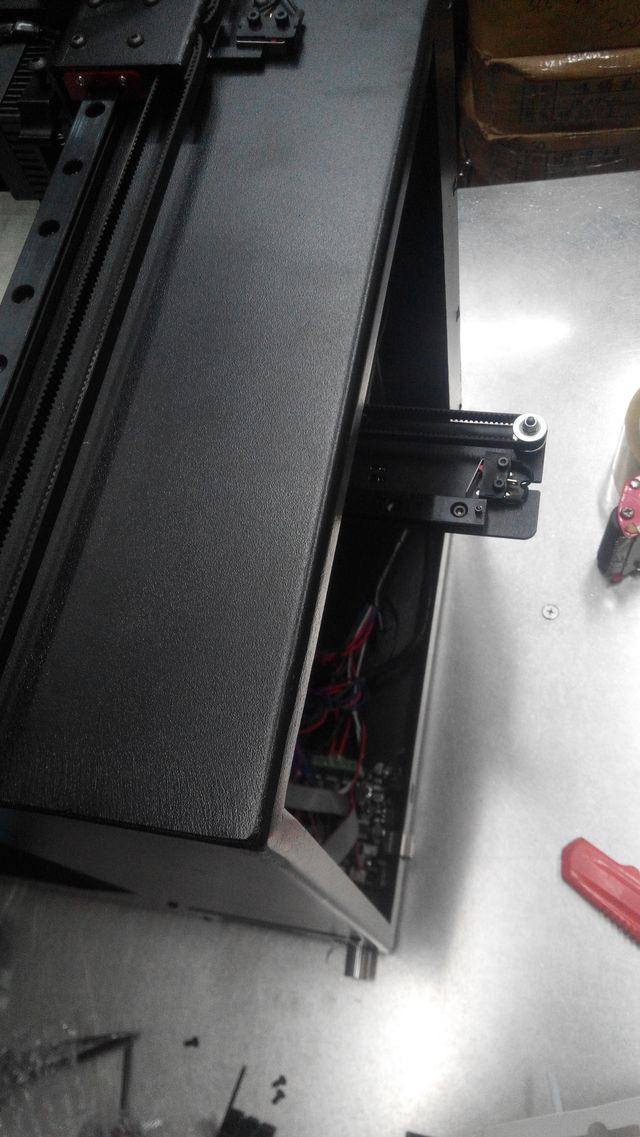

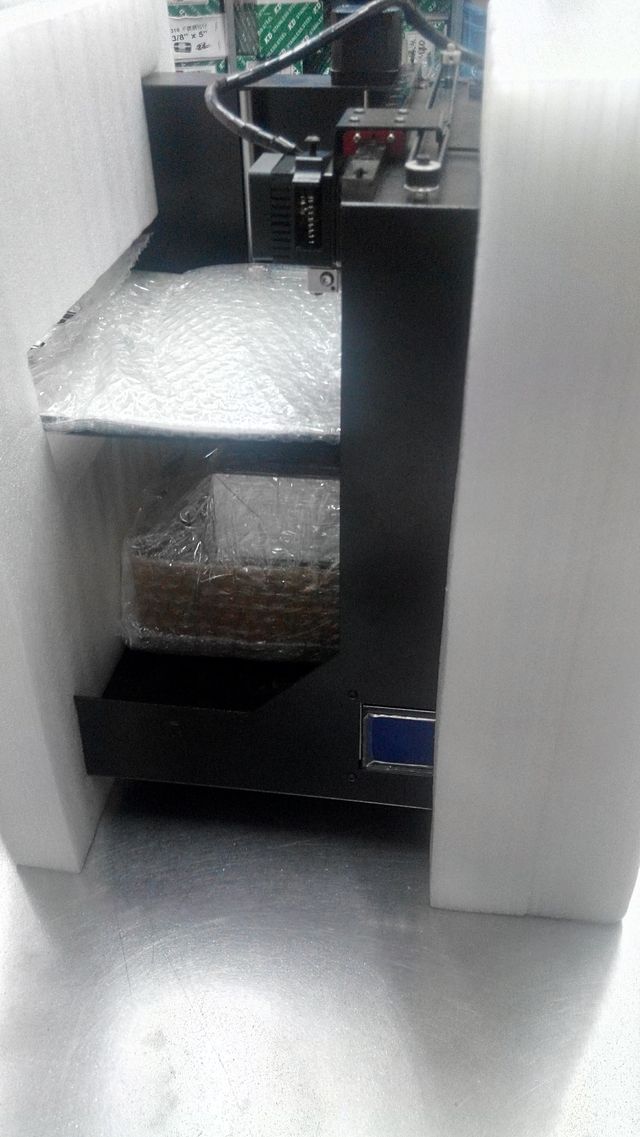

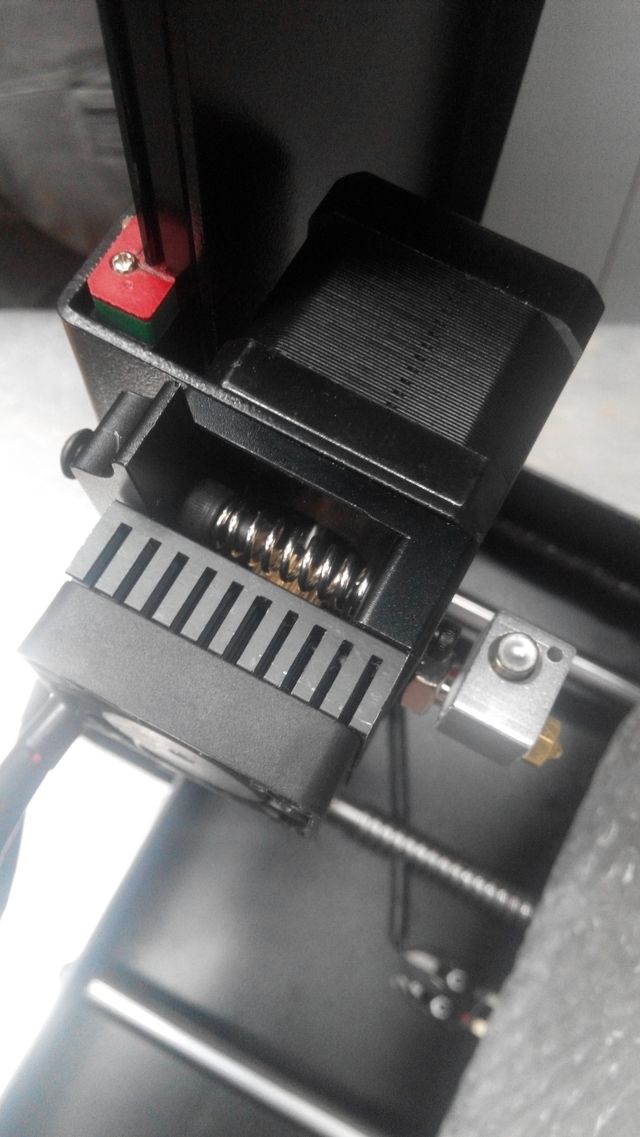

見它Z軸用 滾珠絲杆... 買了兩部 MM機 B1

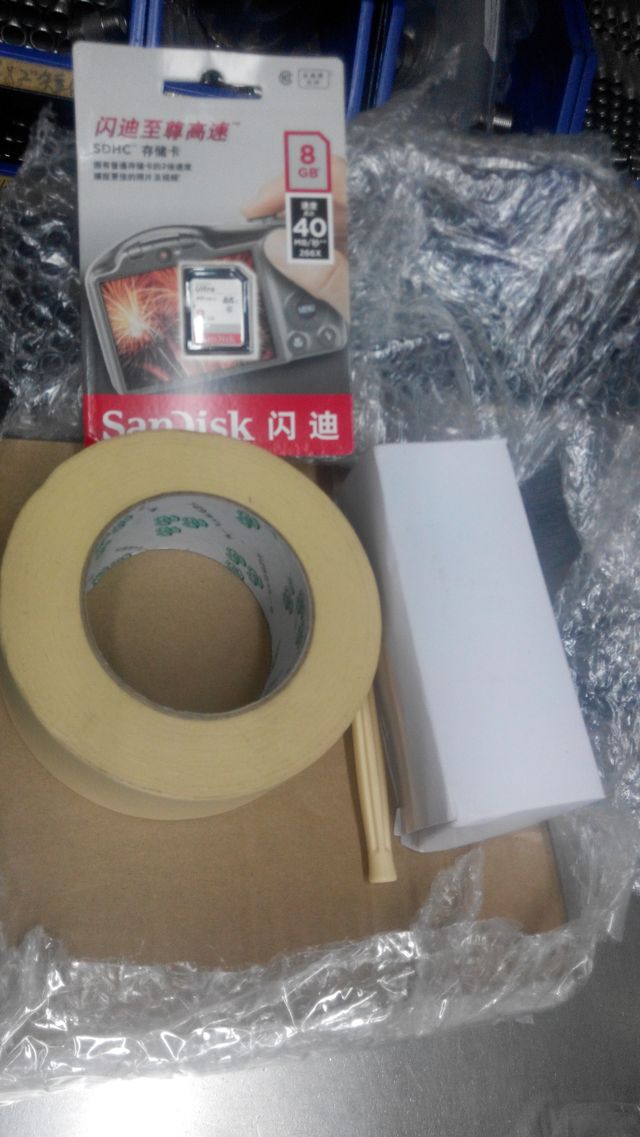

開完影相 便收回箱內 ....
圖片附件: IMG_20160716_183436.jpg (2016-7-16 22:54, 105.02 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=1906372&k=c64f28b1b185be2aff019810162cf18b&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_182825.jpg (2016-7-16 22:54, 136.65 KB) / 下載次數 40https://h2.hkepc.com/forum/attachment.php?aid=1906373&k=b9c03be5fc485bc6eb0eecffed11dcfa&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_182742.jpg (2016-7-16 22:54, 43.13 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=1906374&k=803de42adf7ca253112ab36a5cd28efa&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_182510.jpg (2016-7-16 22:54, 110.22 KB) / 下載次數 33https://h2.hkepc.com/forum/attachment.php?aid=1906375&k=976c5d4d5d6c3fbaec343d1e93b19244&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_182455.jpg (2016-7-16 22:54, 84.62 KB) / 下載次數 43https://h2.hkepc.com/forum/attachment.php?aid=1906376&k=0fb2fe9329b6ec90314a8390da399bb0&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_182230.jpg (2016-7-16 22:54, 76.37 KB) / 下載次數 40https://h2.hkepc.com/forum/attachment.php?aid=1906377&k=1c1ee5331acfef1452e5cccc526fdd96&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_182219.jpg (2016-7-16 22:54, 100.66 KB) / 下載次數 34https://h2.hkepc.com/forum/attachment.php?aid=1906378&k=b787fb6db953994cb950524d922bc47b&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181912.jpg (2016-7-16 22:54, 146 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=1906379&k=b0e2ce00874f12fab4af3d6a4bc87a47&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181857.jpg (2016-7-16 22:54, 28.63 KB) / 下載次數 35https://h2.hkepc.com/forum/attachment.php?aid=1906380&k=d27c20c5255fb7d5f7ef911cd8442636&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181711.jpg (2016-7-16 22:54, 121.09 KB) / 下載次數 31https://h2.hkepc.com/forum/attachment.php?aid=1906381&k=12c478dbdcfc4943c940529143208dcf&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181455.jpg (2016-7-16 22:54, 85.91 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1906382&k=2686e7b2e99a74fa5e2b95203b6e5142&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181321.jpg (2016-7-16 22:54, 39.1 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1906383&k=280eb0dc61d9dc04a898b3e18615427b&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181139.jpg (2016-7-16 22:54, 83.87 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1906384&k=d03dc4e24f0fe21a20049fac25d08b2c&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181032.jpg (2016-7-16 22:54, 120.91 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1906385&k=cb7b7951bcb8e69d0f52e4b44f465d88&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181017.jpg (2016-7-16 22:54, 123.89 KB) / 下載次數 30https://h2.hkepc.com/forum/attachment.php?aid=1906386&k=dd95350573ed3534f709505d0db77aa0&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_181000.jpg (2016-7-16 22:54, 93.64 KB) / 下載次數 30https://h2.hkepc.com/forum/attachment.php?aid=1906387&k=2384fc8b1578b16df653a782fa352b83&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180927.jpg (2016-7-16 22:54, 93.09 KB) / 下載次數 50https://h2.hkepc.com/forum/attachment.php?aid=1906388&k=6a9dbb93b3b6cbf857f277bee15ba304&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180731.jpg (2016-7-16 22:54, 69.8 KB) / 下載次數 33https://h2.hkepc.com/forum/attachment.php?aid=1906389&k=d5cd784bfa9401c813ccdea434cfb34a&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180559.jpg (2016-7-16 22:54, 44.44 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1906390&k=a3c0131dc1c19e976d62fb36b795f6b8&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180550.jpg (2016-7-16 22:54, 148.14 KB) / 下載次數 34https://h2.hkepc.com/forum/attachment.php?aid=1906391&k=a514a07df1854cccb405268f3999ce1c&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180336.jpg (2016-7-16 22:54, 57.69 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=1906392&k=b3d7a6c6876972cd029620b6083c7dac&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180238.jpg (2016-7-16 22:54, 88 KB) / 下載次數 35https://h2.hkepc.com/forum/attachment.php?aid=1906393&k=c3cc9bd2d54efcc2913fb71259dd0460&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180115.jpg (2016-7-16 22:54, 76.34 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1906394&k=f7496e8d93236ed78ee352bdebab042c&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180030.jpg (2016-7-16 22:54, 35.54 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1906395&k=679d743fca5f3d3e35b887ca3755b4c2&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180021.jpg (2016-7-16 22:54, 40.76 KB) / 下載次數 44https://h2.hkepc.com/forum/attachment.php?aid=1906396&k=f66276febf488b7ce49e7f5465d7568b&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_175936.jpg (2016-7-16 22:54, 88.79 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=1906397&k=c1e849795be88ddda67ef812110fd65b&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_175912_HDR.jpg (2016-7-16 22:54, 92.14 KB) / 下載次數 31https://h2.hkepc.com/forum/attachment.php?aid=1906398&k=2f0da6755c269d45d85ec76e1a617c2d&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_175753.jpg (2016-7-16 22:54, 36.78 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1906399&k=12b8fdd2e63d7e8a8e38c3b7226f7f8b&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_175739.jpg (2016-7-16 22:54, 36.78 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1906400&k=571ff22c4f6c86574077418d2b4ab16a&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180144.jpg (2016-7-16 22:57, 28.38 KB) / 下載次數 37https://h2.hkepc.com/forum/attachment.php?aid=1906403&k=03afd4ba13ba6c9b1aefbd4e54e17ce2&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG_20160716_180224.jpg (2016-7-16 22:57, 29.48 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=1906404&k=f6454d93312f3a87f6b25a8b2e2b9be0&t=1781827367&sid=3sOZS5bUuA
作者: kfceric 時間: 2016-7-17 00:13
打印效果如何，速度如何。
作者: vvserpent 時間: 2016-7-17 00:38
你好似我班朋友玩GUNDAM 咁. 買, 拆開, 影相, PACK 起. 入倉.
作者: ma_hty 時間: 2016-7-17 00:56
本帖最後由 ma_hty 於 2016-7-17 01:05 編輯
回覆 1# fred2088

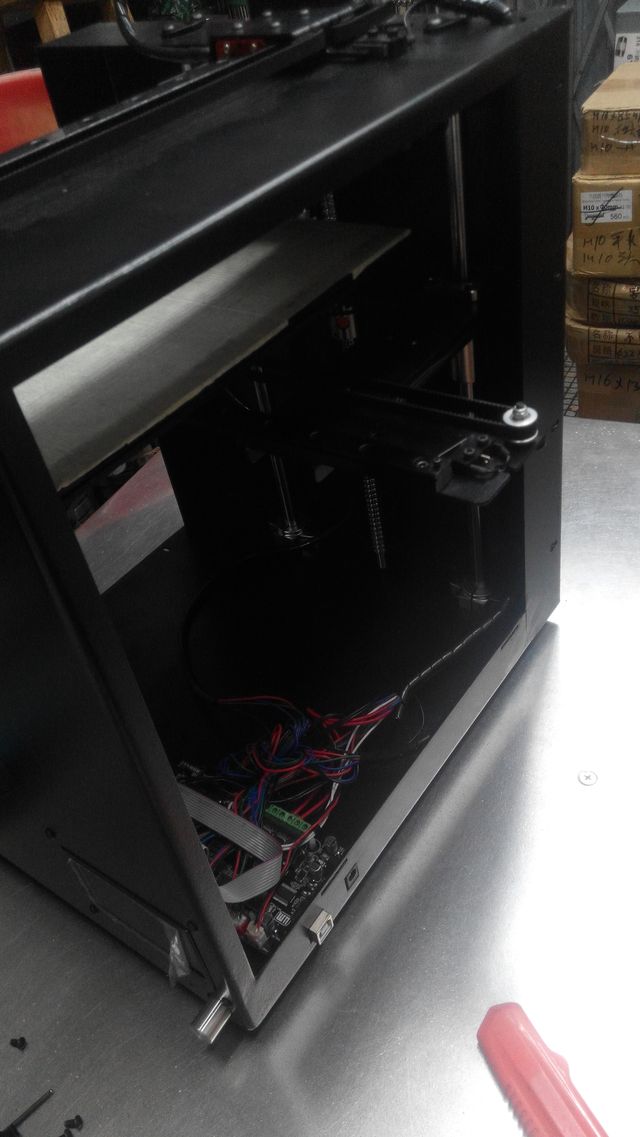

滾珠絲杆 可以是好東西. 可惜... 國內粗製濫造 差過長螺絲的 "滾珠絲杆" 是多著的. 這機上的滾珠絲杆, 是否好東西, 未知. 只是... 隻彈弓聯軸器 竟然咁樣裝 (下圖, 紅圈) ...
, 能犯上低級錯誤的生產商, 選購零件時被比人搵下笨, 不足為奇. 這機的滾珠絲杆嘛... 唔睇好 唔睇好.圖片附件: 160716225489fd28e21a08ec01.jpg (2016-7-17 00:52, 125.4 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1906439&k=8a52d77a465ac068d0df19b58020fc08&t=1781827367&sid=3sOZS5bUuA
作者: linuxbaba 時間: 2016-7-17 03:06
滾珠絲杆頭尾應該有"支撐座BKBF"，現在看圖有D似吊吊揈
作者: 絕對好奇 時間: 2016-7-17 03:26
本帖最後由 絕對好奇 於 2016-7-17 03:32 編輯
回覆 5# linuxbaba
baba兄，我都無用撐座，我用咗咁耐都無乜大問題！
睇落都ok嘅，不過個設計咁樣個底唔加個撐座，
就咁由佢受力係咁磨又好似慳料咗啲！
作者: linuxbaba 時間: 2016-7-17 03:43
回覆 6# 絕對好奇
支撐座¥95咋，有頭有尾，不需要用聯軸器成重量，又唔會揈來揈去，心安理得啲
作者: 絕對好奇 時間: 2016-7-17 03:48
回覆 7# linuxbaba
乜支撐座咁好架！
做乜咁遲至講呀！
咁鬼孤寒都唔肯過啲料俾人哋，我唔制呀！
作者: linuxbaba 時間: 2016-7-17 04:08
回覆 8# 絕對好奇
樓主部機好beauty，只欠小小，印得好唔好，唔係問題，但機一定要beauty
要好似"絕對好奇"部機一樣甘beauty
作者: 絕對好奇 時間: 2016-7-17 04:22
回覆 9# linuxbaba
講起小弟隻豬就真係失禮！用埋啲舊嘢砌砌埋埋，
攪到五顏六色，成隻乞衣豬咁呀！
我又唔似大哥有部cnc，
可以做啲靚零件幫佢妝下身，連想整碌又黃、又大、又粗嘅z臂俾佢自我安慰都唔識呀！陰公！
唔知有無邊位大哥菩薩，教下小弟就好嘞！
作者: ustkl 時間: 2016-7-17 10:03
呢部野之前有位新手ching post 過, 災情嚴重
(揾唔返個post)。不過fred ching 係老手, 執執佢應該都用得下。作者: Offer 時間: 2016-7-17 10:07
呢部野之前有位新手ching post 過, 災情嚴重(揾唔返個post)。不過fred ching 係老手, 執執佢應該都 ...
ustkl 發表於 2016-7-17 10:03
果部機已經退貨了
作者: ma_hty 時間: 2016-7-17 10:34
本帖最後由 ma_hty 於 2016-7-17 10:58 編輯
回覆 linuxbaba
乜支撐座咁好架！
做乜咁遲至講呀！
咁鬼孤寒都唔肯過啲料俾人哋，我唔 ...
絕對好奇 發表於 2016-7-17 03:48

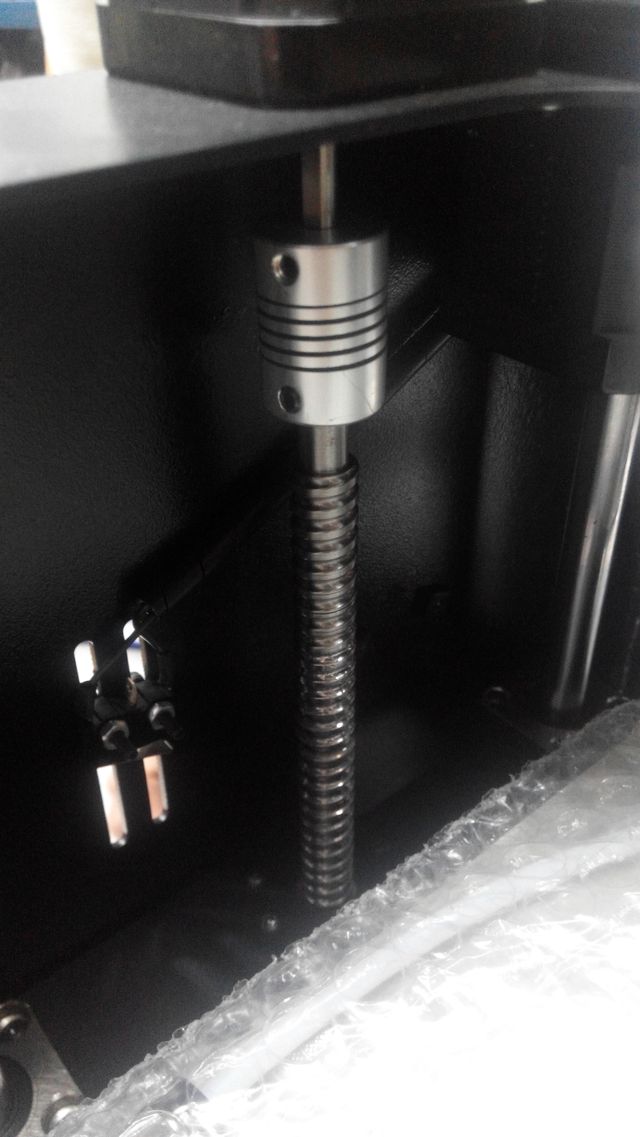

好像這機這樣, 只用彈性聯軸器, 即是在說: "傳動即可, 定位不重要".
一般, 用於定位的 都應該用 剛性聯軸器, 即是不要彈下彈下, 難點是 "電機軸 絲杆 螺母" 都要 十分同心+十分直, 另加 安裝得 十分同心+十分直.
彈性聯軸器 則可以容許 "電機軸 絲杆 螺母" 不同心+不直 的情況下, 都能順利傳動. 只是... 直接用在定位, 就真的不成了. 單單是上下彈少少, 你的 Z軸定位已 唔得惦喎.
也有人煞有介事地 硬要把彈性聯軸器 應用在定位的. 但是, 用於定位的話, 不能直接用 彈性聯軸器. 你需要在絲杆 加上軸承支撐座, 用意是管著絲杆 只許自轉 不許平移. ^^", 不過, 如此把 絲杆 和 彈性聯軸器 分隔, 彈性聯軸器 就變成只為電機服務了. 為啥要特意為電機用 彈性聯軸器 呢? 電機軸太彎乎? 讓電機可亂七八糟地安裝乎? (... 難以理解 ...)
作者: fred2088 時間: 2016-7-17 21:06
本帖最後由 fred2088 於 2016-7-17 21:15 編輯
有所有師兄所說的問題 .... 所以...
原價讓了給要求不太高的客人 ...

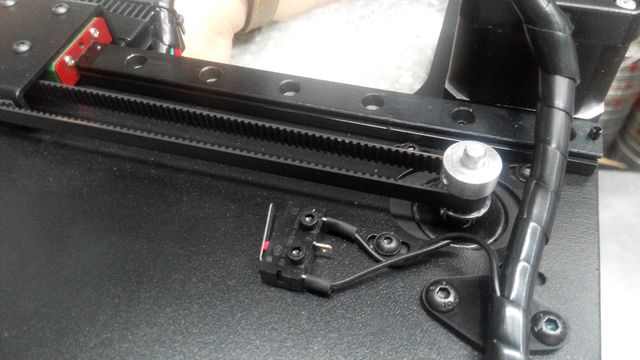

雖然XY用直線導軌,但個床只用一條 導軌, 所以有1~2mm虛位
Z的兩條光柱Bearing 也有好大虛位 2~3mm
圖片附件: IMG-20160717-WA0010.jpg (2016-7-17 21:05, 38.89 KB) / 下載次數 23https://h2.hkepc.com/forum/attachment.php?aid=1906660&k=1f2c2187efb19e11f2b90d304f9abdef&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG-20160717-WA0011.jpg (2016-7-17 21:05, 37.31 KB) / 下載次數 18https://h2.hkepc.com/forum/attachment.php?aid=1906661&k=60415ba0cc7f8d86e07472a4ee696eea&t=1781827367&sid=3sOZS5bUuA
作者: Offer 時間: 2016-7-17 21:29
有所有師兄所說的問題 .... 所以...
原價讓了給要求不太高的客人 ...
雖然XY用直線導軌,但個床只用一條 ...
fred2088 發表於 2016-7-17 21:06
MM咁做同自殺有乜分別
作者: 絕對好奇 時間: 2016-7-18 02:37
回覆 13# ma_hty
小弟雖然才疏學淺，不過都知道要係金屬定位，
實非易事，尤其是要係大量生產嘅過程要保持品質，
淨係見啲車廠要大量使用機械人做定位桿接就知嘞，
莫講話用聯軸器定位，就算用埋支撐座要上下對齊，
仲要配合兩邊絲捍同滾珠絲杆，剩係對齊上下呢三點都排攪，
如果自已砌一部半部都重可以慢慢嚟，
要大量生產分分鐘啲人工仲貴過部機，
而且使用金屬板，一旦鑽錯窿位，真係醫返都殘廢，
使用彈性吸蒲乸都係權宜之策，起碼睇起上嚟都叫轉得到，轉得順，
不過對於3d printer呢種要求精密嘅打印，出嚟嘅效果又係另外一會事嘞！
作者: ma_hty 時間: 2016-7-18 10:05
本帖最後由 ma_hty 於 2016-7-18 10:49 編輯
回覆 16# 絕對好奇
^^", 絕對好奇兄, 你誤會了. 彈性聯軸器, 是預計有大幅偏差情況下的權宜之計. 每件零件本身, 其實都有少許虛位的; 絲杆 光軸 這些金屬棒, 看似強硬, 但其實都是容許少許彎曲的. 所以呢... 只要設計時 有去預計要對齊位置安裝, 用剛性聯軸器 是可簡單做到的事.
3D printer們, 這彈性聯軸器的錯誤, 其實都可追溯至 Reprap機的最初設計. 那時, 作者大概真的是在想 "能轉已是萬幸, 定位準確度 就算了吧". 後來的繼承者們, 大多不問緣由, 權宜之計 照單全收, 方才會出現 "直接用彈性聯軸器(超不準確), 但卻又配上滾珠絲杆(質量正常的話, 超準確)" 這種自相矛盾的設計.
實在有多矛盾, 言詞表達不清楚, 用個比喻吧, 是下圖一般矛盾...
圖片附件: 20140820-倫敦-猛男-超短西褲-Shorts-Original-2_0.jpg (2016-7-18 10:46, 40.36 KB) / 下載次數 23https://h2.hkepc.com/forum/attachment.php?aid=1906760&k=0d7cb4179f512f63a2496d026d506674&t=1781827367&sid=3sOZS5bUuA
作者: dtom 時間: 2016-7-18 10:15
如果支絲桿加個 z wooble 會唔會解決到問題呢
但係用滾珠絲杆就無作為
z wooble 用係普通絲杆已經可以印得好靚
作者: dtom 時間: 2016-7-18 10:21
但平台既Y軸真係死症
只有一支直線導軌仲偏埋一邊裝
作者: 絕對好奇 時間: 2016-7-18 18:01
本帖最後由 絕對好奇 於 2016-7-18 18:03 編輯
回覆 17# ma_hty
師兄講呢個係歷史因素都可能啱嘅！
不過以小弟以前係國內同啲廠佬交手嘅經驗，
佢哋啲心態真係...............，尤其是一有大單趕貨嘅時候................
用彈性聯軸器就係預咗偏差大，尤其是自已無廠要靠人嘅時候，
趕起貨嘅時候，就算派人入廠驗貨都一樣會瀨嘢！
絲杆 光軸 這些金屬棒, 看似強硬, 但其實都是容許少許彎曲的
師兄呢點我同意，但係長度越短，偏差越細呢個亦係事實。
以小弟砌大豬時嘅經驗，就算俾你對齊哂都會因為結構問題而要作出修正，
以此為例，三個支撐點都側埋一邊，當印大型模型時或heatbed平台太重，
懸空咗嘅另一邊，就好易震過貓王，對打印有不良影嚮！
實在有多矛盾, 言詞表達不清楚, 用個比喻吧, 是下圖一般矛盾...
師兄你今日心情好定係睇化咗呢！無啦啦攪啲咁嘢！
等我有機會時都要膽粗粗，掹下你條老虎尾至得！嘻！嘻！嘻！..............
作者: ustkl 時間: 2016-7-18 21:45
其實用彈性聯軸器不是主要問題, 最主要係Motor & 聯軸器放响上面, 加上平台存一定重量引致聯軸器伸長, 令Z 高度不確定。
大多數機器, Motor & 聯軸器放响下面, 安裝時絲桿底與motor軸頂緊貼, 平台是不會向下彈。一般使用下並沒有負面影響。
作者: 絕對好奇 時間: 2016-7-18 21:59
回覆 21# ustkl
佢碌滾珠絲捍頂住個底架，
應該無伸長嘅問題，不過bearing都唔加返粒，
home嘅時候啲嘈音一定唔會細！
作者: fred2088 時間: 2016-7-18 22:00
回覆 14# fred2088

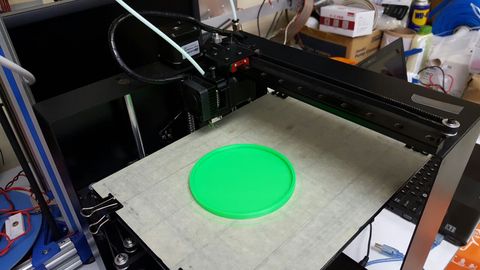

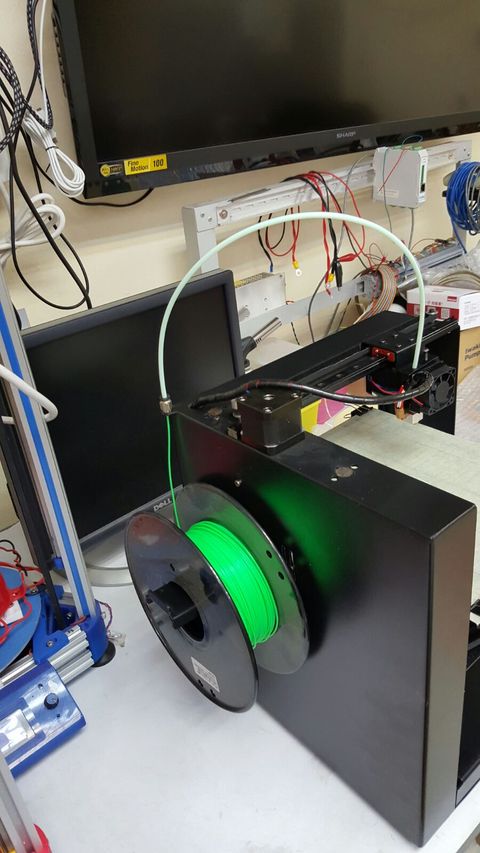

印件, 過兩天再印D 高D的件 ...
圖片附件: IMG-20160718-WA0002.jpg (2016-7-18 21:59, 31.46 KB) / 下載次數 21https://h2.hkepc.com/forum/attachment.php?aid=1906900&k=6390a0afa1bd121f0e55c562011798a3&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG-20160717-WA0022.jpg (2016-7-18 21:59, 69.28 KB) / 下載次數 11https://h2.hkepc.com/forum/attachment.php?aid=1906901&k=f61364076fa7c259fed044b986ee6aed&t=1781827367&sid=3sOZS5bUuA
作者: 絕對好奇 時間: 2016-7-18 22:07
本帖最後由 絕對好奇 於 2016-7-18 22:28 編輯
回覆 23# fred2088
層厚越細誤差越大，試下用細層厚印碌高嘅方柱體就會見真章！
作者: ma_hty 時間: 2016-7-18 22:22
回覆 ustkl
佢碌滾珠絲捍頂住個底架，
應該無伸長嘅問題，不過bearing都唔加返粒，
home嘅時候啲嘈音一 ...
絕對好奇 發表於 2016-7-18 21:59
應該無頂住的. 有的話, 是更傻了, 傳動都會有問題.
作者: 絕對好奇 時間: 2016-7-18 22:28
回覆 25# ma_hty
唔係掛！
如果好似個heatbed平台咁重，
容乜易印印下會跌咗落嚟架！
作者: Nobita 時間: 2016-7-18 23:30
呢部野之前有位新手ching post 過, 災情嚴重(揾唔返個post)。不過fred ching 係老手, 執執佢應該都 ...
ustkl 發表於 2016-7-17 10:03
師兄你吾係講緊我吖呵？
via HKEPC Ionic Reader v1.3.3 - iPhone
作者: ma_hty 時間: 2016-7-18 23:50
本帖最後由 ma_hty 於 2016-7-18 23:54 編輯
回覆 26# 絕對好奇
> 如果好似個heatbed平台咁重，
> 容乜易印印下會跌咗落嚟架！ ...
絲杆是鋼, 聯軸器是鋁, 你站上去都未必會 "跌落嚟" (
, 絕對好奇兄 窈窕假定 ).作者: 絕對好奇 時間: 2016-7-18 23:59
回覆 28# ma_hty
唔怪得baba兄話佢會吊吊揈囉！
其實係個底加返個bearing做定位都唔係咁難同貴啫！
作者: ustkl 時間: 2016-7-19 00:01
回覆 27# Nobita
冇錯, 唔好意思提起你D傷心事
。聽聞你退左貨, 我返而有興趣知你點運返件野上去。作者: Nobita 時間: 2016-7-19 23:09
回覆 Nobita
冇錯, 唔好意思提起你D傷心事 。聽聞你退左貨, 我返而有興趣知你點運返件野上去。 ...
ustkl 發表於 2016-7-19 00:01
無退到，放咗係到，後尾佢寄咗部D1比我
via HKEPC Ionic Reader v1.3.3 - iPhone
作者: ustkl 時間: 2016-7-19 23:14
無退到，放咗係到，後尾佢寄咗部D1比我
via HKEPC Ionic Reader v1.3.3 - iPhone ...
Nobita 發表於 2016-7-19 23:09
駛唔駛補$$, 整機還是kit??
作者: Nobita 時間: 2016-7-20 14:21
回覆 32# ustkl
無收錢，整機(線軌版)
作者: fred2088 時間: 2016-7-21 18:01

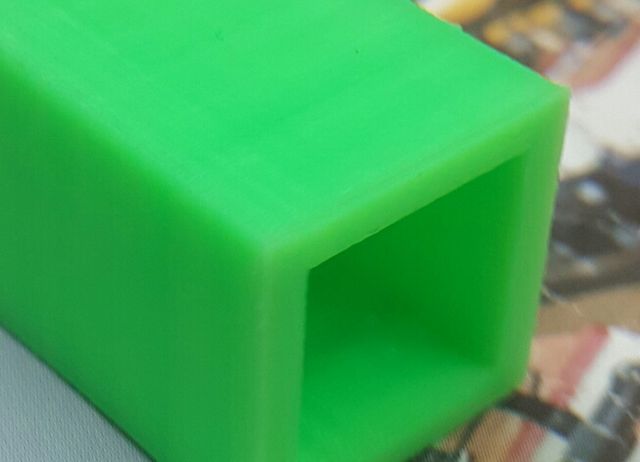

0.1 Layer 20mm x 20mm x 100mm 4個多小時
問題都印了出來 ...
圖片附件: IMG-20160721-WA0009.jpg (2016-7-21 17:58, 23.72 KB) / 下載次數 21https://h2.hkepc.com/forum/attachment.php?aid=1907721&k=788cf2e43fac7325b8024d5801db7f9c&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG-20160721-WA0010.jpg (2016-7-21 18:00, 34.77 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=1907722&k=de59dcde4ceacbf64d9a0908a183fe8e&t=1781827367&sid=3sOZS5bUuA
作者: ma_hty 時間: 2016-7-21 18:42
回覆 34# fred2088
又唔係好差. 不過, 就是沒有正常滾珠絲杆的質量而已.
軸承虛位大, 滾珠絲杆又搖下搖下, 就算滾珠絲杆是好東西, 都發揮唔到啦.
作者: 絕對好奇 時間: 2016-7-22 05:06
本帖最後由 絕對好奇 於 2016-7-22 05:08 編輯
回覆 34# fred2088
如果部機無執過，又係用abs同speed 60嚟印，
我覺得已經比我想像中好，右側有直柱紋，
似係x或者y軸造成，不過金屬機唔知可以點樣攪返掂佢嘞！
聽到Nobita師兄所講，肯送過部好啲嘅兼唔收錢，
我已經覺得呢個係一個負責任嘅廠商，
可能只係需要俾多次運費，呢點可以接受。
作者: ma_hty 時間: 2016-7-22 07:12
本帖最後由 ma_hty 於 2016-7-22 07:32 編輯
回覆 36# 絕對好奇
> 側有直柱紋，
似係x或者y軸造成，不過金屬機唔知可以點樣攪返掂佢嘞！
不是啦，z方向的橫紋 ("直柱紋") 是來自 z軸定位不準確。古老的Reprap機，用長螺絲扮絲杆，這些紋的問題是超嚴重的。
樓主這結果，當然是比長螺絲好，但是 質量只及情況一般般的梯形絲杆。滾珠絲杆，價格是梯形絲杆的 幾十倍，如何能接受他們只是質量相若？
這些橫紋 (即 z軸定位不準)，成因是因為 絲杆+安裝 不同心+不直，絲杆自轉起來，就會撬螺母 撬軸承 撬平台 撬光軸。這是很大的力量喎，彈性聯軸+軸承虛位大 更是在縱容 z軸定位亂跑，... (如此... 這般...)。簡而言之，這機是 浪費了條滾珠絲杆。
滾珠絲杆 可以好，但 安裝要配合 才有機會發揮呢。( 我又想起那BL向的圖了，實在揮之不去
)作者: hon2013 時間: 2016-7-22 09:31
回覆 絕對好奇
> 右側有直柱紋，
似係x或者y軸造成，不過金屬機唔知可以點樣攪返掂佢嘞！
不是啦，z方向 ...
ma_hty 發表於 2016-7-22 07:12
如果z軸安裝不同心，這些直柱紋不應在每一層相同位置出現。
作者: ma_hty 時間: 2016-7-22 09:39
本帖最後由 ma_hty 於 2016-7-22 10:13 編輯
回覆 38# hon2013

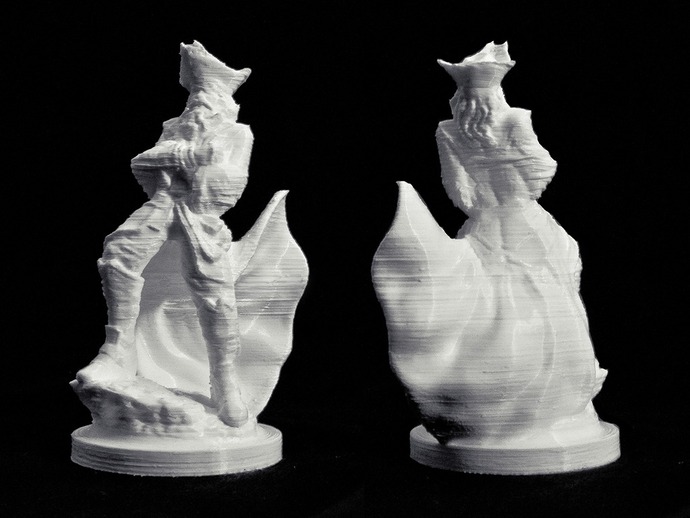

我說的 z軸橫紋問題, 是指這一種...
也即是 典型的層厚不整齊結果.
你說的那一種 "直柱紋" , 是 xy的軟體緩衝 所致 (即是線快要結束前 提早減慢速度). 成因呢... 先是 軟體緩衝 本來就會生成這種花紋, 另加 步進電機的慢速細分跳步問題. (
, 這麼滅紋器應能幫上大忙喎, 嗯嗯, 等我改天試一下先. )圖片附件: PiratePrinted_preview_featured.jpg (2016-7-22 09:39, 66.03 KB) / 下載次數 19https://h2.hkepc.com/forum/attachment.php?aid=1907829&k=2f979bcb4a8c1b0ce4c13af08f316791&t=1781827367&sid=3sOZS5bUuA
作者: 絕對好奇 時間: 2016-7-23 02:09
回覆 39# ma_hty
"直柱紋" , 是 xy的軟體緩衝 所致
objection！法官大人，小弟提出反對！
如果係因為以上原因，應該每一面都會有相同嘅直柱紋至啱，
而摟主post嘅第一幅圖，好明顯係無嘅，而且啲直柱紋呈凹凸狀，
如果只係花紋應該呈水平狀，唔應該有咁嘅情況出現！
(學下師兄常用嘅表情先！)作者: ma_hty 時間: 2016-7-23 04:02
本帖最後由 ma_hty 於 2016-7-23 04:25 編輯
回覆 40# 絕對好奇
> 如果係因為以上原因，應該每一面都會有相同嘅直柱紋至啱，
> 而摟主post嘅第一幅圖，好明顯係無嘅，...

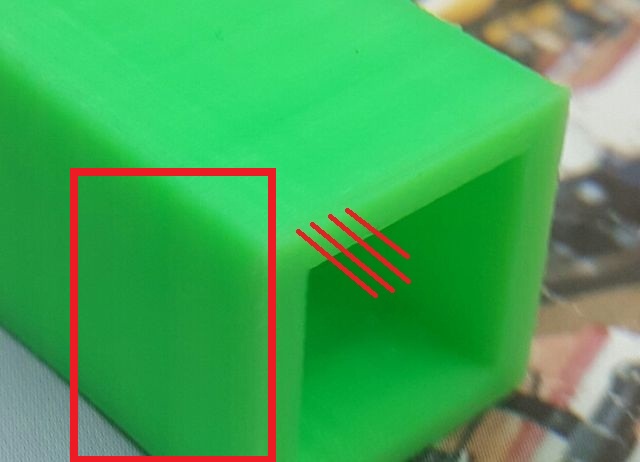

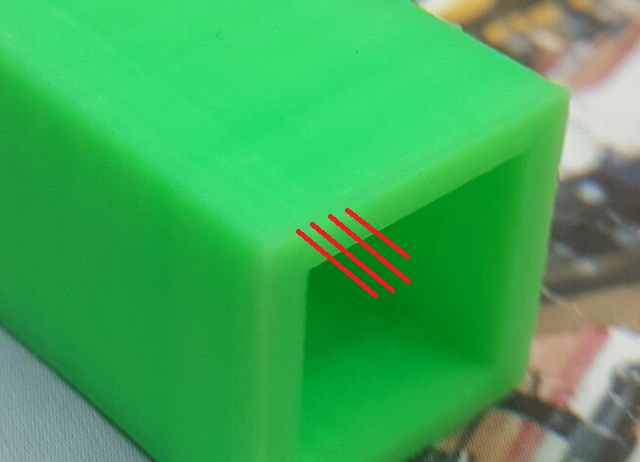

的確係每一面都有喎. 第一幅圖 也有的, 只是拍攝時的燈光影響, 看不清楚而已. 試試沿著下圖的紅色線, 小心再看一次.
> ... 而且啲直柱紋呈凹凸狀，
> 如果只係花紋應該呈水平狀，唔應該有咁嘅情況出現！
什麼意思? 不是太明白.
絕對好奇兄, 你會揸車嗎? 如果會的話, 情況會較容易理解. 打個比喻, 假設大直路, 車跑緊80咪, 唔再比油; 如果我每隔3秒 就細細力踏一下brake, 直到車停下來, 你估下車上的乘客 會有乜感受? 大概, 會感覺 每三秒就向前"中"一下吧. 軟體緩衝 其實就是在做相同的事, 噴頭向前"中"一下 (即衝前 然後彈後) , 衝前的部份就會留下多一點的膠 (衝前 彈後 繼續前行; 粗略估計, 三倍). 每"中"一下, 留下一個小點, 連續多個小點, 就會形成這種凹凸狀的花紋.一般, 如果我想去減輕這種花紋. 我會 印慢一點 或者 把加速率降低(結果也是印慢一點的). 非一般, 雖然我還未試, 但滅紋器 應能大幅減輕這種花紋的, 有機會試試看吧.
圖片附件: 160721175807be39210e71d15a.jpg (2016-7-23 03:29, 40.8 KB) / 下載次數 21https://h2.hkepc.com/forum/attachment.php?aid=1908058&k=3948d3b239951d26b7eb2c996ebdc465&t=1781827367&sid=3sOZS5bUuA
作者: 絕對好奇 時間: 2016-7-23 04:26
回覆 41# ma_hty
唔係喎！
就咁睇只係樓主將個方柱體轉咗180度嚟影乍噃！
幅圖左邊好平滑！

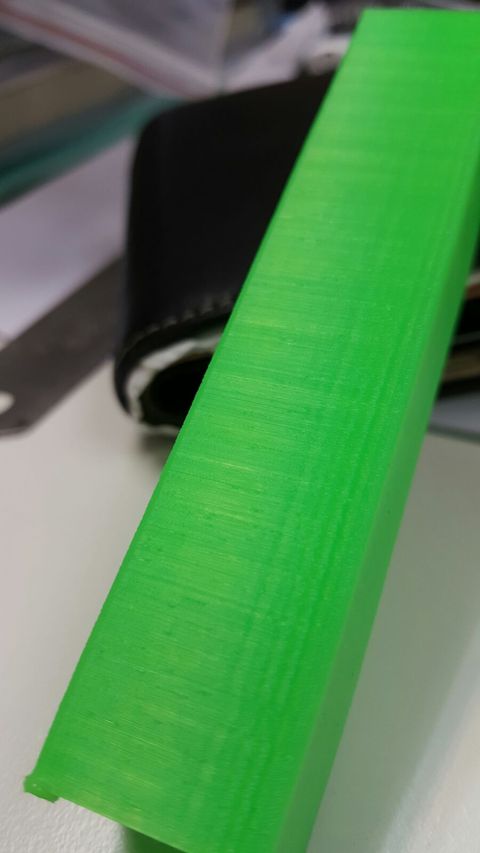

圖片附件: 160721180040a89f564223334e.jpg (2016-7-23 04:19, 55.07 KB) / 下載次數 22https://h2.hkepc.com/forum/attachment.php?aid=1908059&k=81730aee7533d5d12edbdee9bcc6a8fc&t=1781827367&sid=3sOZS5bUuA
圖片附件: 1607230329d63d7af05c281c64.jpg (2016-7-23 04:24, 42.84 KB) / 下載次數 23https://h2.hkepc.com/forum/attachment.php?aid=1908061&k=327918494d8f3d13bb4f93427153ebc2&t=1781827367&sid=3sOZS5bUuA
作者: ma_hty 時間: 2016-7-23 04:34
本帖最後由 ma_hty 於 2016-7-23 04:42 編輯
回覆 42# 絕對好奇

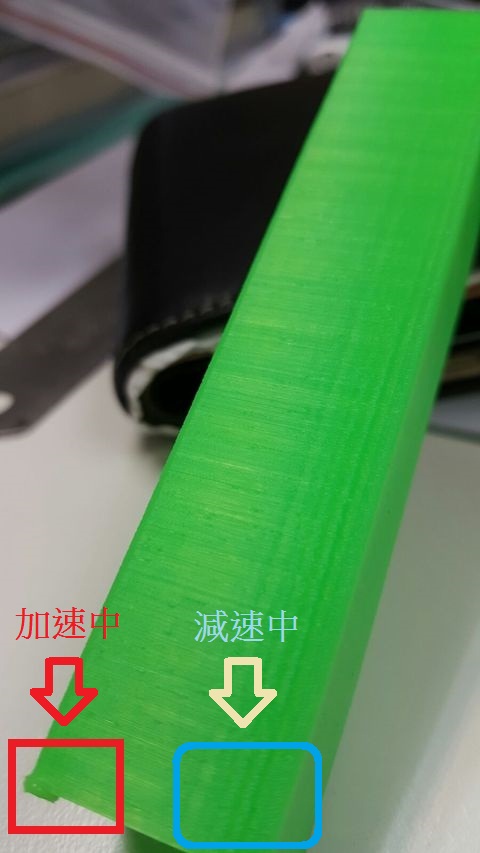

同一條線, 一邊是在加速, 另一邊是在減速. 情況完全不同喎.加速, 是較容易控制的, 花紋也會輕很多很多. 原因嘛... 上山容易落山難, 這樣解釋 O唔Okay?
圖片附件: 160723041951c1c3cb15f60c52.jpg (2016-7-23 04:41, 65.93 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1908062&k=fdc2a4d8902c5fbfa63e58ba80070cd0&t=1781827367&sid=3sOZS5bUuA
作者: 絕對好奇 時間: 2016-7-23 04:42
回覆 43# ma_hty
唔 ok！
加速或減速都係線性，唔應該窒下窒下，仲要窒咗三步！
作者: ma_hty 時間: 2016-7-23 04:58
回覆 44# 絕對好奇
線性減速, 是個期望. 但執行起來, 還得靠步進電機 一步一步去執行, 是 discrete 扮 continuous.
減速, 會 衝前 彈後 繼續行, 粗略估計, "中"前部份是三倍出膠量.
加速呢? 加速不會"中"前, 最糟就是同一步裡的速度唔平均, 能差個 2成 3成 已經是很多了.
作者: 絕對好奇 時間: 2016-7-23 05:01
回覆 43# ma_hty
題外話：
師兄有無睇開動漫，呢期小弟想畫卡通人物，
為咗報答老師多年照顧傳授知識，
想幫你畫返一個靚靚卡通人物，
唔知老師有無心頭好？
作者: 絕對好奇 時間: 2016-7-23 05:24
回覆 45# ma_hty
係喎！
多謝老師不厭其煩，祥加解釋！
此回覆已作筆錄，辛苦哂！
作者: linuxbaba 時間: 2016-7-23 16:00
回覆 47# 絕對好奇
又無Video，用相片可以知道幾時加速，幾時減速？
老師，可唔可以教教我
作者: ma_hty 時間: 2016-7-23 18:07
本帖最後由 ma_hty 於 2016-7-23 18:28 編輯
回覆 48# linuxbaba
> 又無Video，用相片可以知道幾時加速，幾時減速？
^^", 常理姐. 由一角跑直線 到另一角, 然後轉個90度彎, 即是噴頭由 起點的速度0, 速度增加 向另一角跑, 然後終點要停下來喎 即又是速度0. 速度由0 到某數 再到0, 速度就是 先增加 後減少.
減速, 會有較嚴重花紋, 哪一邊是減速, 是刻劃在膠件上了.
速度是有方向的, 轉個90度彎的話, 原來前進方向的速度 就會是零. 為啥速度是有方向嘛... 這是物理現象. 再追問... 就到 宗教和哲學 了 (莎士比亞: 羅密歐啊羅密歐，為什麼你是羅密歐？).作者: fred2088 時間: 2016-7-23 21:18
高手交流.... 果然得益不少 ....

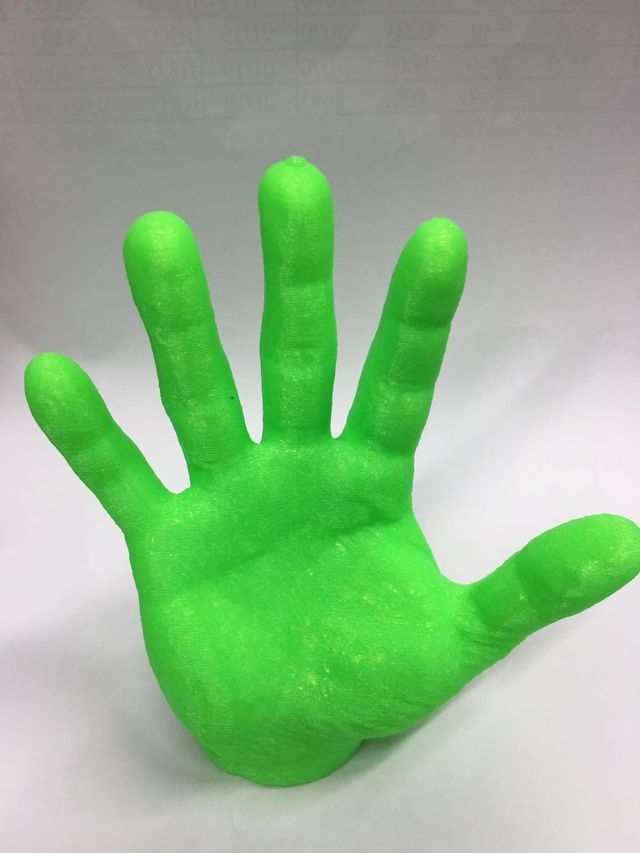

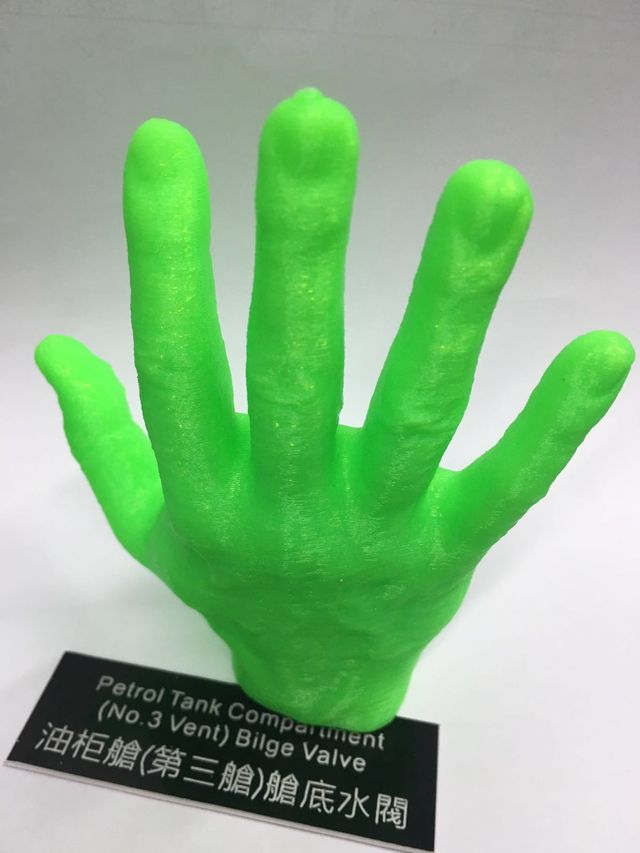

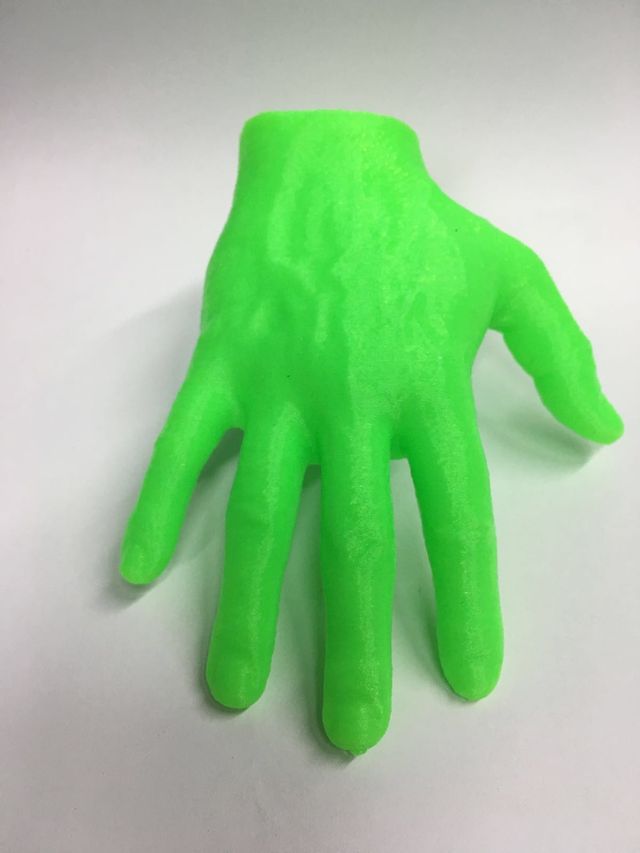

又加多幾張相給各位老師先 ....
圖片附件: IMG-20160723-WA0005.jpg (2016-7-23 21:18, 47.86 KB) / 下載次數 19https://h2.hkepc.com/forum/attachment.php?aid=1908196&k=d003efdeffe954af550cb028d79360c6&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG-20160723-WA0006.jpg (2016-7-23 21:18, 44.3 KB) / 下載次數 17https://h2.hkepc.com/forum/attachment.php?aid=1908197&k=602a7afd00819f53955f7c096ce7090b&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMG-20160723-WA0007.jpg (2016-7-23 21:18, 35.2 KB) / 下載次數 19https://h2.hkepc.com/forum/attachment.php?aid=1908198&k=2c812743e4aa363be196efdd17e9f90d&t=1781827367&sid=3sOZS5bUuA
作者: linuxbaba 時間: 2016-7-24 00:17
你張相條事業線幾好
作者: ma_hty 時間: 2016-7-24 02:24
本帖最後由 ma_hty 於 2016-7-24 02:31 編輯
回覆 50# fred2088
fred2088 兄, 你隻手個水泡令我好
, 忍唔住幫佢打左格仔...
這"水泡" 是可以簡單避免的. 在 end.gcode 開始時, 先極速升z軸少少, 然後xy跑去一個樓下無模型的地方 , 即係咁...
G91 (set positioning to relative)
G1 X0.0 Y0.0 Z0.3 F12000
G90 (set positioning to absolute)
G1 X113.5 Y74.0 F6000 (move to waiting position)
我的機 X113.5 Y74.0 樓下無模型. 要對應你的機的話, 請修改一下 最後一句的坐標.
圖片附件: 1607232118c9e944eb0d726cb9.jpg (2016-7-24 02:14, 78.21 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1908281&k=702f773e91c7cec9e276034f813209ea&t=1781827367&sid=3sOZS5bUuA
作者: 絕對好奇 時間: 2016-7-24 02:38
回覆 50# fred2088
師兄都唔參與討論，剩係掛住食花生！
依家仲伸隻手板出嚟，一睇就知只有一個問題同一個答案！
究竟要用大定用細呢？
硬係用細啦 ..............................................
我吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉吉........................................
睇下你仲驚唔驚！
圖片附件: IMAG0321 (Small).jpg (2016-7-24 02:33, 55.19 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1908282&k=4b08c42ee4fef851c109380ef5754eb0&t=1781827367&sid=3sOZS5bUuA
圖片附件: IMAG0322 (Small).jpg (2016-7-24 02:33, 47.85 KB) / 下載次數 25https://h2.hkepc.com/forum/attachment.php?aid=1908283&k=1ff98d7972c092c6ee7b17e976b5c4c9&t=1781827367&sid=3sOZS5bUuA
作者: fred2088 時間: 2016-7-24 07:42
回復 53 #絕對好奇
我早已説過，在最初三個傻佬砌三柱機時，我在機械及電機是幼兒班，所以完全没有插咀能力！
只能不停找問題問老師，從中學習
低插。。。。
via HKEPC Reader for Android
作者: 絕對好奇 時間: 2016-7-25 04:37
本帖最後由 絕對好奇 於 2016-7-25 04:42 編輯
回覆 54# fred2088
fred2088兄！三年前小弟都一個乜都唔識嘅傻佬，
有問題要勇敢發問，唔好剩係俾幅圖出嚟等人估等人答，
咁樣學習進度好慢，睇人哋問人哋答了解有限。
從以上我同馬老師嘅對話你又了解到幾多？
我嘅問題暗藏語言偽術你又有無發現呢？
老師講出嚟嘅答案，又能夠為你解答咗幾多疑問呢？
畢竟自已嘅3D Printer之路要自已行，
有問題就要問，參與討論，只要唔好太睇重結果，
盡量享受其中過程，你將會得到更多！
作者: fred2088 時間: 2016-7-25 21:50
回覆 55# 絕對好奇
全部看不明 ...
但會記著再問其他人.... 不會詳細學 因為有這麼多高手在 !!! 只要求教各位師兄便可 !!!我的其中一個傻佬朋友也是在這方面幫手...
我反而要在 找資料方面, 用戶要求方面, 推廣方面及與各師兄聯絡方面 著手...
