作者: elvinlws 時間: 2016-5-21 14:25 標題: 疑似出膠量問題

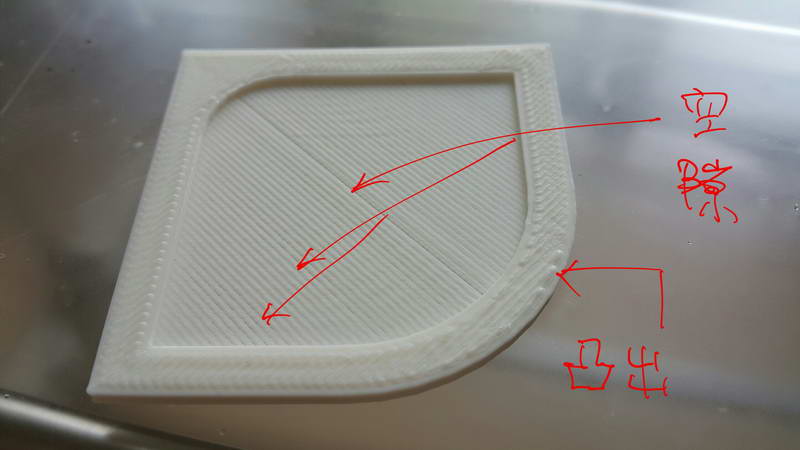

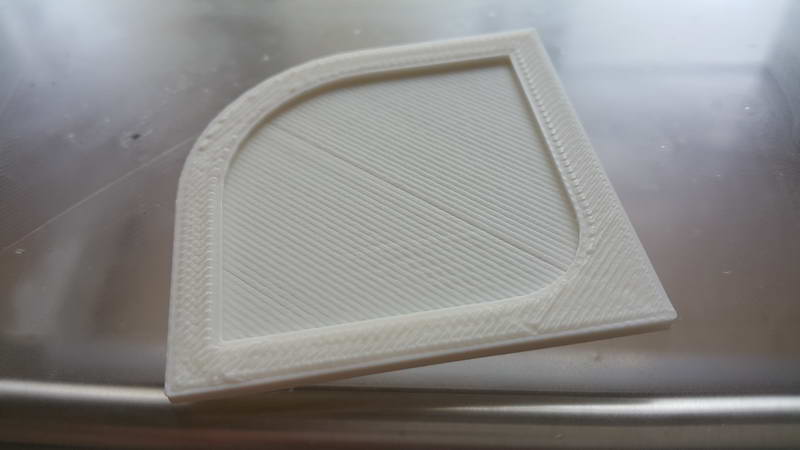

用 pla 印左件野, 發現外圍同裡面大面效果好唔同. 外框似出膠過量, 裡面就唔夠膠咁, 埋唔到口!
Printer : 閃豬雙頭
軟件 : Makerbot default 軟件
材料 : Pla
物件大小 : L50xW50xH2 (mm)
Setting:
溫度 : 215 [226 (未開風扇前)]
層高 : 0.2mm
Infill : 100%
HB Temp : 50
Filament Diameter : 1.75mm
Retraction Distance : 1.5mm
Roof Thickness : 0.9mm
圖片附件: Screenshot_2016-05-21-14-07-57_resize.jpg (2016-5-21 14:25, 27.59 KB) / 下載次數 35https://h2.hkepc.com/forum/attachment.php?aid=1891536&k=f37167c2820b91e01a8c6e4b6c96163f&t=1781877148&sid=EIZFfFuPiI
圖片附件: 20160521_140517_resize.jpg (2016-5-21 14:25, 29.71 KB) / 下載次數 37https://h2.hkepc.com/forum/attachment.php?aid=1891537&k=a2fd2e8a5d88051c5b85ab3def3e72ac&t=1781877148&sid=EIZFfFuPiI
作者: SleepyPrince 時間: 2016-5-22 02:13
頂層凸起係出膠過量
底層有空隙係唔夠貼平台
作者: elvinlws 時間: 2016-5-22 11:25
本帖最後由 elvinlws 於 2016-5-22 12:40 編輯
回覆 2# SleepyPrince
其實中間大面漏光位，已經印到第五層，應該唔關唔貼平台事
作者: SleepyPrince 時間: 2016-5-22 14:18
以前有無呢個問題？
如果唔係唔夠貼底咁可能係perimeter同infill overlap過多
頂層窄所以明顯凸出
不過我唔知makerbot有無得 set
作者: seasky 時間: 2016-5-23 09:02
提示: 作者被禁止或刪除 內容自動屏蔽
作者: elvinlws 時間: 2016-5-24 00:37
本帖最後由 elvinlws 於 2016-5-24 00:39 編輯
如果第1 層離太遠, 咁會影嚮好幾層架喎. 師兄肯定唔關事?
seasky 發表於 2016-5-23 09:02

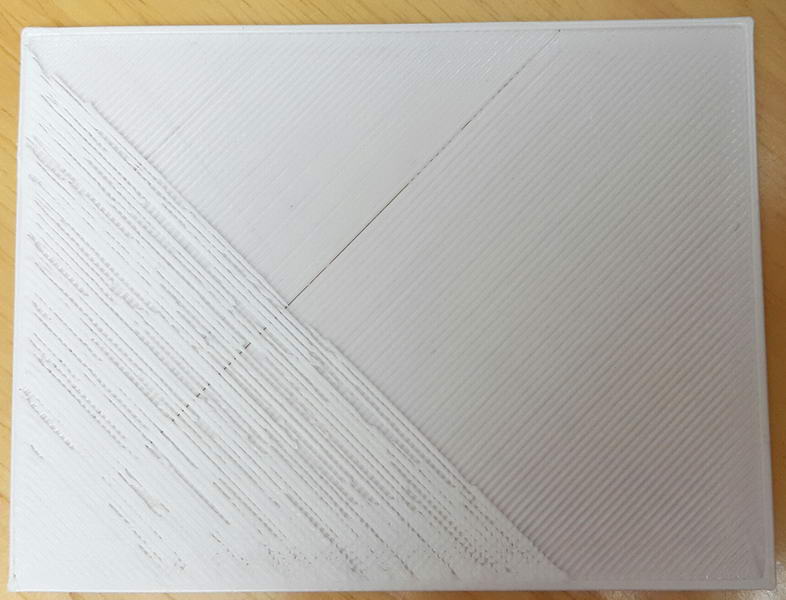

已經反覆試過, 第一層係貼底 (feedrate :30), 雖然都係唔知點解行與行之間有微少距離, 但去到第二層就斷晒, 雖然行快左 (feedrate : 90), 以前都係呢個速度, 都無問題, 分別只係以前用普通玻璃+黃紙+HB室溫, 現在轉左高硼硅玻璃+白膠漿水+60度HB
圖片附件: 20160524_002308_resized_resize.jpg (2016-5-24 00:34, 53.81 KB) / 下載次數 34https://h2.hkepc.com/forum/attachment.php?aid=1892104&k=09f981d09dd186ffc4f7d874a8025695&t=1781877148&sid=EIZFfFuPiI
作者: boldhk 時間: 2016-5-24 10:48
本帖最後由 boldhk 於 2016-5-24 10:52 編輯
似出絲速度跟唔上，溫度第一層和其他層各調高5度試下有無改善？
作者: g2david 時間: 2016-5-24 11:03
反而我覺得出膠有問題
1. 試下 set 200C. 然後 extrude 30cm pla. 用卡尺量下直径多小。0.4 咀，應該有0.55以上
2. 再不斷出，聽下有無卡卡聲
3. 看看膠條是否直线，有肥廋間題
作者: elvinlws 時間: 2016-5-24 11:50
反而我覺得出膠有問題
1. 試下 set 200C. 然後 extrude 30cm pla. 用卡尺量下直径多小。0.4 咀，應該有0.5 ...
g2david 發表於 2016-5-24 11:03
因為部機擺左半年無開過, 尋晚 check 過齒輪無塞膠, 噴頭亦搵針通過, 唯一可能塞就係條 pe膠管
早幾日我試 226度, 印出黎唔像樣, 尋晚我試返 205度, 佢又出得順, 無 tak tak 聲, 但感覺條絲比以前幼

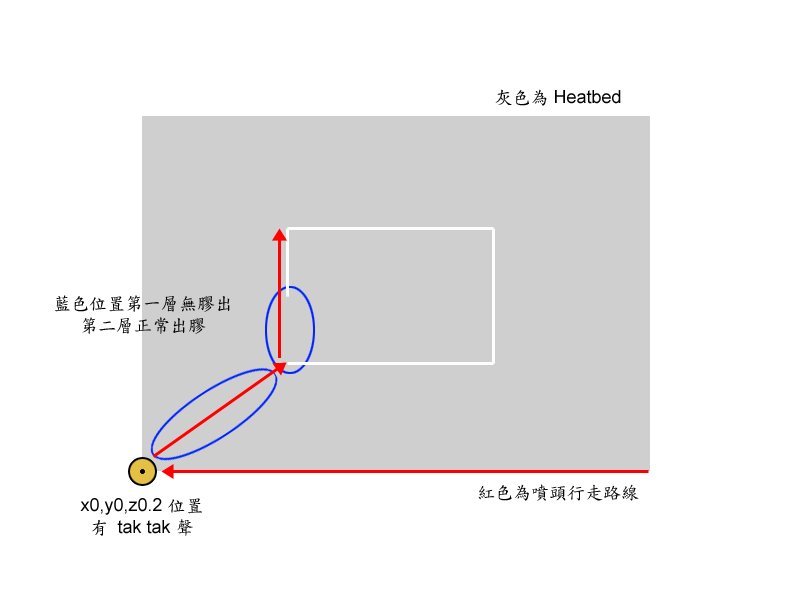

印件時候, 噴頭行到 x0, y0, z0.2, 準備出發去 HB 中間時, 就有卡卡聲, 又出唔到膠 (如圖)
圖片附件: Untitled-1.jpg (2016-5-24 11:50, 99.54 KB) / 下載次數 35https://h2.hkepc.com/forum/attachment.php?aid=1892183&k=2ef59664f8dff0e95c36df324750f576&t=1781877148&sid=EIZFfFuPiI
作者: ma_hty 時間: 2016-5-24 12:03
回覆 9# elvinlws
> ... 唯一可能塞就係條 pe膠管
你是想說 ptfe吧. pe膠管 是絕對不成的.
> 印件時候, 噴頭行到 x0, y0, z0.2, 準備出發去 HB 中間時, 就有卡卡聲, 又出唔到膠 (如圖)
第一層彷彿無膠出+卡卡聲 + 第二層正常. 這只是在說你的噴咀太貼平台, 收緊少少平台的四螺絲 就 okay 了.
作者: ma_hty 時間: 2016-5-24 14:00
回覆 6# elvinlws
> ... 分別只係以前用普通玻璃+黃紙+HB室溫, 現在轉左高硼硅玻璃+白膠漿水+60度HB
順帶一提, 淘寶上九成九說自己是 高硼硅強化玻璃 的商品, 其實都是 沒高硼硅 + 彎過鋁板 的淬火強化玻璃 (即是仲衰過鋁板). 請問你的玻璃在哪買? 會不會是中伏了?
作者: seasky 時間: 2016-5-24 14:02
提示: 作者被禁止或刪除 內容自動屏蔽
作者: elvinlws 時間: 2016-5-24 14:02
本帖最後由 elvinlws 於 2016-5-24 14:10 編輯
回覆 11# ma_hty
係淘, 但點知係咪中伏?
作者: elvinlws 時間: 2016-5-24 14:10
回覆 12# seasky
今晚唧條出黎度下先
作者: ma_hty 時間: 2016-5-24 14:14
本帖最後由 ma_hty 於 2016-5-24 14:42 編輯
回覆 13# elvinlws
^^", 先前有師兄分享過一可靠的玻璃賣家, 我跟著去買, 效果一流. 那之後, 我滿以為誰家玻璃也相同, 貪方便跟別的賣家買, 結果就中伏了.
我估你也是跟著 師兄分享 去買的. 不過, 以防萬一, 貼出你的賣家, 跟我的一樣咪妥當囉.

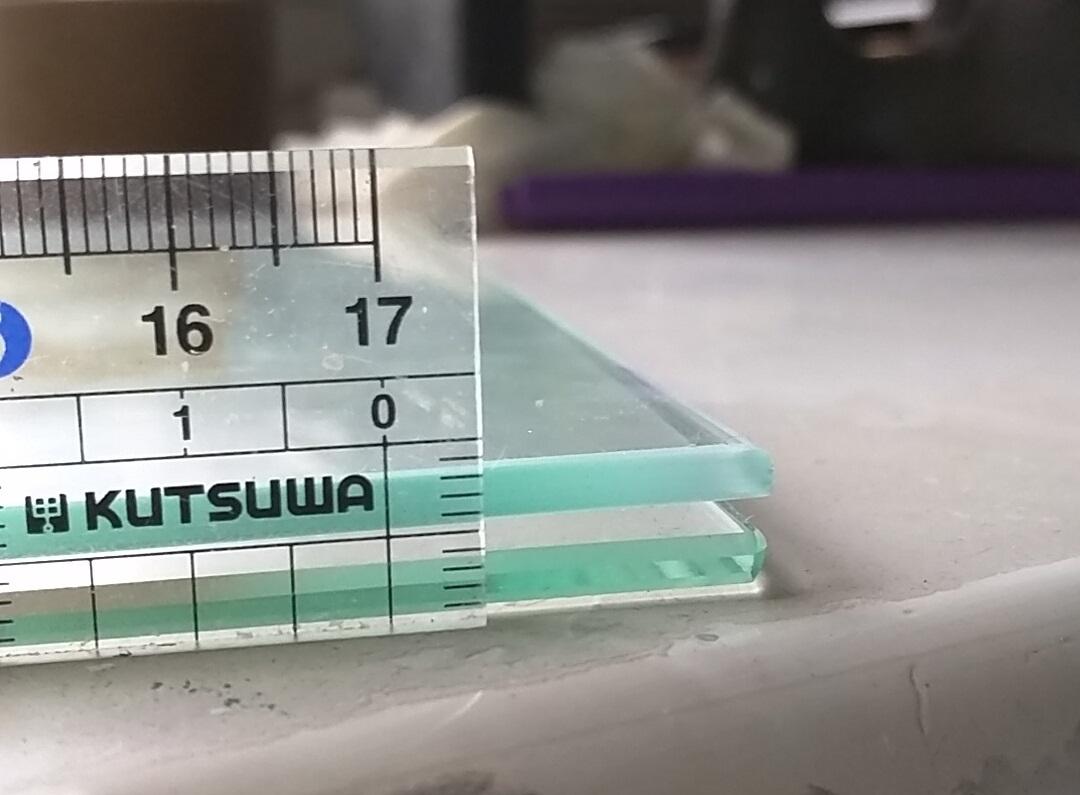

要檢查玻璃平不平嘛... 找個平的表面, 把玻璃放上去, 用力按著其中一角, 淬火強化的玻璃 超彎, 對角高低可以相差可達 2mm 以上, 肉眼能辨 (成個兩毫子都放得落喎). 上圖: 上面是 中伏玻璃; 下面是 沒強化的普通玻璃; 兩塊都是 200mm x 200mm; 用力按著了圖中角的對角.
至於有沒有高硼硅呢... 聽那可靠玻璃賣家說, 從玻璃側面看顏色可分辨 (他一看上圖就知 中伏玻璃 沒高硼硅). 不過, 我是升斗小買家, 沒仔細問了, 所以實在不太清楚.
圖片附件: IMG_20160520_161900.jpg (2016-5-24 14:29, 66.22 KB) / 下載次數 22https://h2.hkepc.com/forum/attachment.php?aid=1892221&k=6e6a5aa9b89553110518649a66db3ae1&t=1781877148&sid=EIZFfFuPiI
作者: elvinlws 時間: 2016-5-24 15:14
回覆 15# ma_hty
我幫襯秦皇島買架
作者: ma_hty 時間: 2016-5-24 15:21
回覆 ma_hty
我幫襯秦皇島買架
elvinlws 發表於 2016-5-24 15:14
okay. 我也是.
作者: elvinlws 時間: 2016-5-24 15:28
okay. 我也是.
ma_hty 發表於 2016-5-24 15:21
咁大師覺得我 e+ 呢個問題應該點化解?
作者: ma_hty 時間: 2016-5-24 15:53
本帖最後由 ma_hty 於 2016-5-24 16:14 編輯
回覆 18# elvinlws
你的問題嘛... ^^", 哪裡有問題?
先是噴咀太貼平台, 令你錯覺出膠量太高. 噴咀太貼平台, 出不了的膠料 會在管道內壓縮, 所以就算過了第一層也好, 也會有好一大段打印 出膠太多 (你原貼的情況).
然後, 其實你實在是 出膠量太低, 所以往後打印良久之後, 就會出現 線和線有空隙的情況.
出膠量校正好就可以 (在 slicer 軟體設定一下, 找 extrusion multiplier, flow percentage 之類的名號)
噴咀太貼平台, 其實沒什麼的 (你用白膠漿呀, 不須再怕刮爛膠紙), 不過就是 印第一層時有搭搭聲 + 往後幾層變肥了. 雖令人不安, 但影響不太大. 當然, 還是收緊一下螺絲, 令起噴咀起始高度 在更佳狀態 為佳.
作者: ma_hty 時間: 2016-5-24 16:25
咁大師覺得我 e+ 呢個問題應該點化解?
elvinlws 發表於 2016-5-24 15:28
叫我大師咁大頂高帽車過o黎, PM 你一件神物, 用來固定玻璃的. 查一下 PM.作者: elvinlws 時間: 2016-5-24 17:03
本帖最後由 elvinlws 於 2016-5-24 17:22 編輯

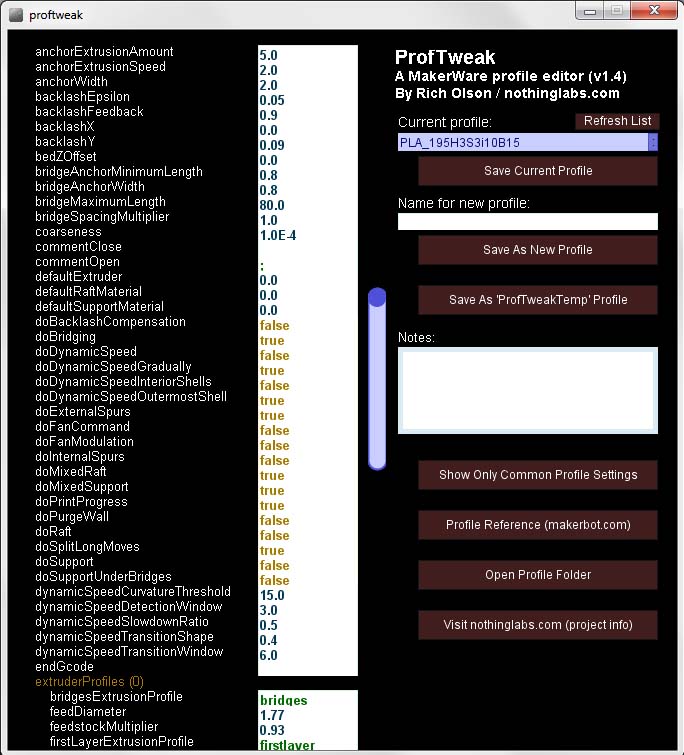

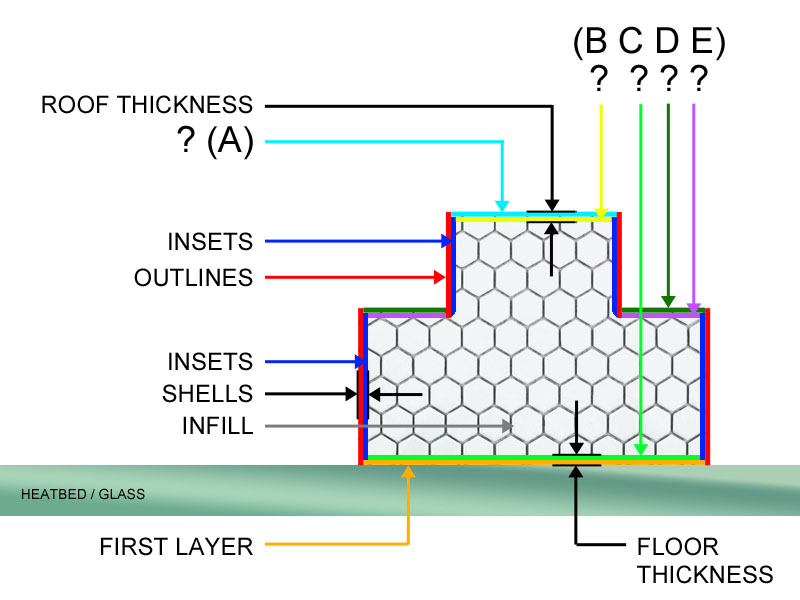

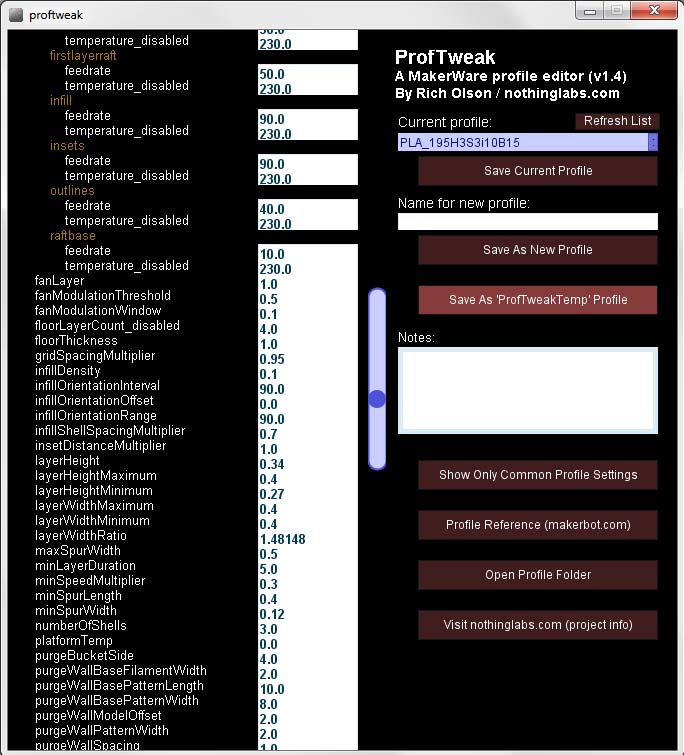

其實一直都有 d 參數設定搞得唔係好清楚, 如圖, 有錯請指點, thx!!
infill 設定太快 (70MM/S 以上), A,B,C,D,E, 全部印到一鑊粥咁

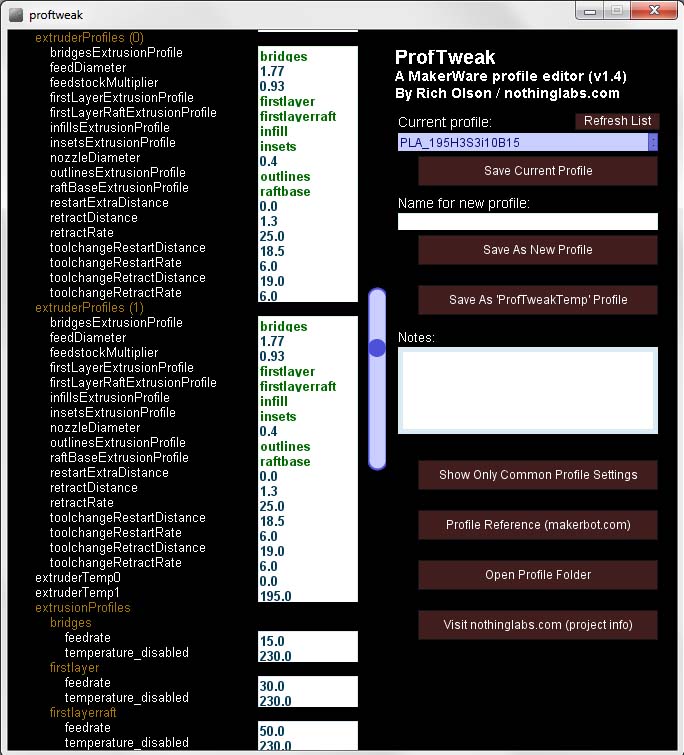

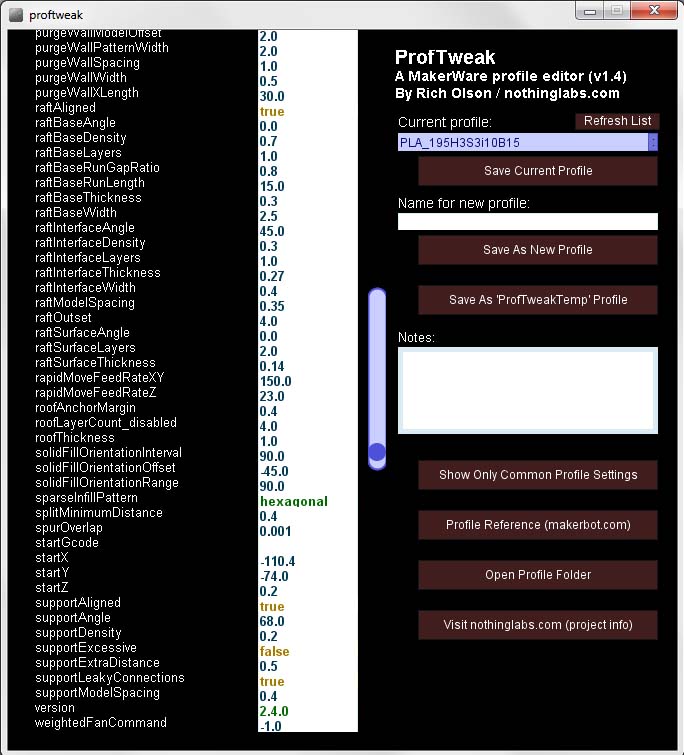

一直用開 Proftweak 做 setting, 但搵唔到我想要 set 既參數
圖片附件: Untitled-2.jpg (2016-5-24 17:03, 99.43 KB) / 下載次數 55https://h2.hkepc.com/forum/attachment.php?aid=1892257&k=355dab5a309909267771edaf394ff88b&t=1781877148&sid=EIZFfFuPiI
圖片附件: 01.jpg (2016-5-24 17:20, 135.76 KB) / 下載次數 34https://h2.hkepc.com/forum/attachment.php?aid=1892258&k=cb6495f5eb211e370fb7ef37a11e122f&t=1781877148&sid=EIZFfFuPiI
圖片附件: 02.jpg (2016-5-24 17:20, 140.52 KB) / 下載次數 24https://h2.hkepc.com/forum/attachment.php?aid=1892259&k=56e215aa33282ec8ddeaff4cca40c986&t=1781877148&sid=EIZFfFuPiI
圖片附件: 03.jpg (2016-5-24 17:20, 133.79 KB) / 下載次數 33https://h2.hkepc.com/forum/attachment.php?aid=1892260&k=4bc874f0c096c8c2d207df3ea93d2a78&t=1781877148&sid=EIZFfFuPiI
圖片附件: 04.jpg (2016-5-24 17:20, 130.91 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=1892261&k=d4b046991b4f1a37a34f2e6b8a2bf2fb&t=1781877148&sid=EIZFfFuPiI
作者: ma_hty 時間: 2016-5-24 18:02
回覆 21# elvinlws
feed multiplier 改番 1.75
feed stock multiplier 設 1
還是線之間有空隙，feed stock multiplier 試個 1.1，不成再加。
出膠量不足，當然一團糟，情況無空隙之後再考慮吧。
另外，先試一下慢慢印，沒問題再加快。
作者: elvinlws 時間: 2016-5-24 22:54
本帖最後由 elvinlws 於 2016-5-25 15:52 編輯
哦, 明白
睇相似乎連續線都粗幼不一喎
seasky 發表於 2016-5-24 14:02

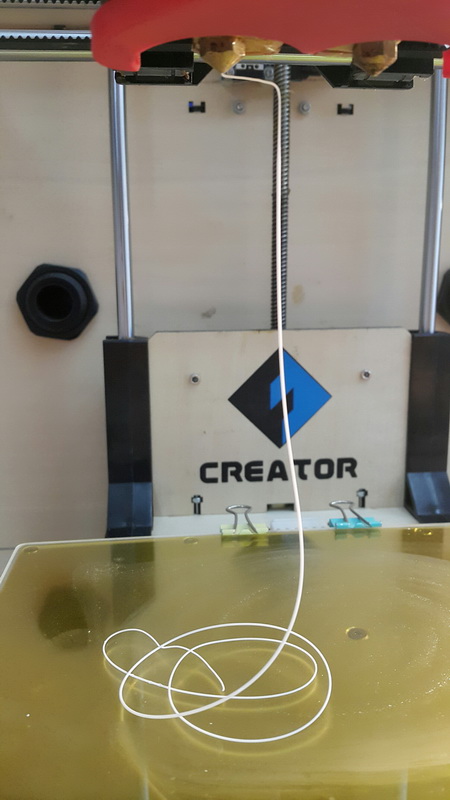

試左, 發現開頭 300mm 直徑只有 0.5mm, 慢慢就加大到直徑有0.7mm
圖片附件: 20160524_224615_resized_resize.jpg (2016-5-24 22:53, 84.86 KB) / 下載次數 28https://h2.hkepc.com/forum/attachment.php?aid=1892335&k=1f99bbbe202752993ec2cf9cb3630150&t=1781877148&sid=EIZFfFuPiI
作者: g2david 時間: 2016-5-25 00:32
回覆 23# elvinlws
你不如試下另一個頭. 可能個頭裡面有垃圾. 出絲應該不會變大變小
作者: bam1a 時間: 2016-5-25 06:11
我覺得部分咬絲齒輪有一忽打滑
check下,可能齒輪塞太多雜物,螺絲擰唔緊都未定
作者: ma_hty 時間: 2016-5-25 06:43
我覺得部分咬絲齒輪有一忽打滑
check下,可能齒輪塞太多雜物,螺絲擰唔緊都未定 ...
bam1a 發表於 2016-5-25 06:11
不會啦. 樓主的機的送料齒輪 是好東西, 不會有你說的情況的.
作者: elvinlws 時間: 2016-5-25 12:13
我覺得部分咬絲齒輪有一忽打滑
check下,可能齒輪塞太多雜物,螺絲擰唔緊都未定 ...
bam1a 發表於 2016-5-25 06:11
原裝齒輪確實於剛買返黎兩三個月第一次拆開除膠既時候已經發現有輕磨蝕, 但之後亦曾經都印過部份滿意既作品; 此外, 呢幾日測試, 已經兩度拆出黎清膠及檢查螺絲等, 但只發現極少膠碎, 相信與齒輪打滑無關
作者: elvinlws 時間: 2016-5-25 22:25
今日再做一次放膠, 呢次放左1500mm, 以每 300mm 為一段, 每段量 "前, 中, 後" 3 個位置直徑, 數據如下:
000 - 300mm : 0.52, 0.54, 0.6
301 - 600 : 0.6, 0.5, 0.66
601 - 900 : 0.66, (突然由粗變幼) 0.6, 0.6
901 - 1200 : 0.6, 0.64, 0.6
1201 - 1500 : 0.6, (突然由粗變幼) 0.56, -

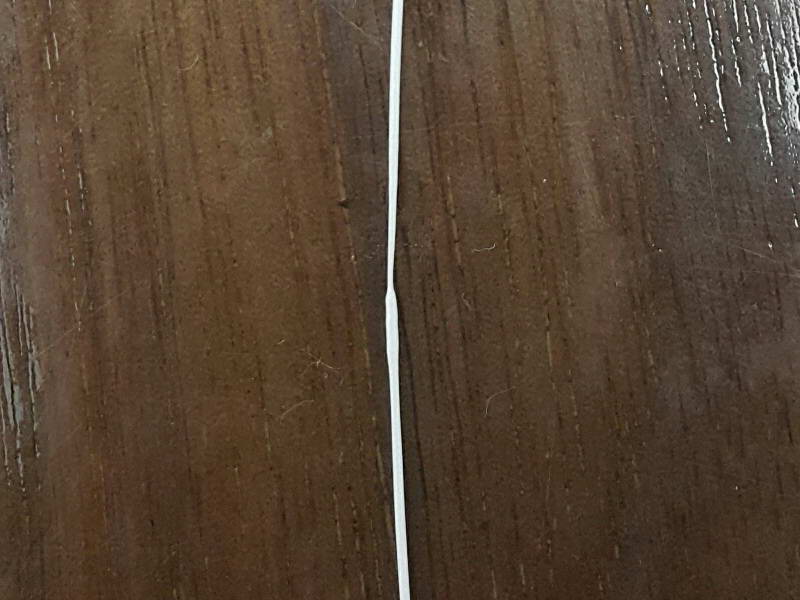

其中第 700-800mm 及 1300-1400mm 呢兩段, 有突然由粗變幼情況 (如圖)
圖片附件: 20160525_201227_resized.jpg (2016-5-25 22:24, 57.89 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1892550&k=de1b9dd624747f0e094583b0c9e57337&t=1781877148&sid=EIZFfFuPiI
作者: elvinlws 時間: 2016-5-25 22:30

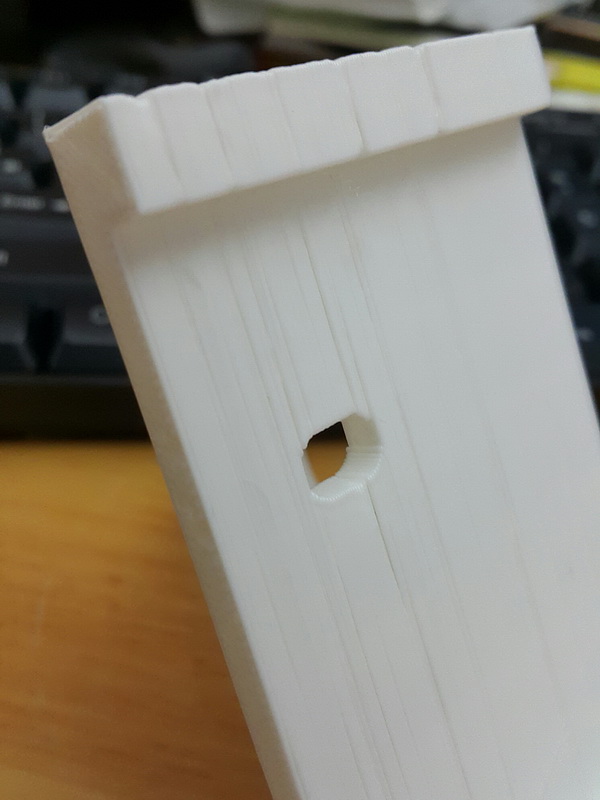

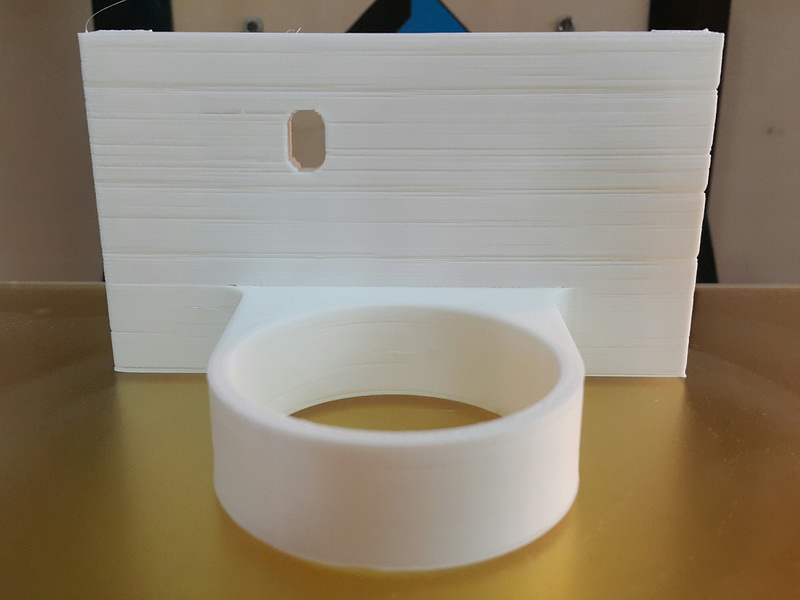

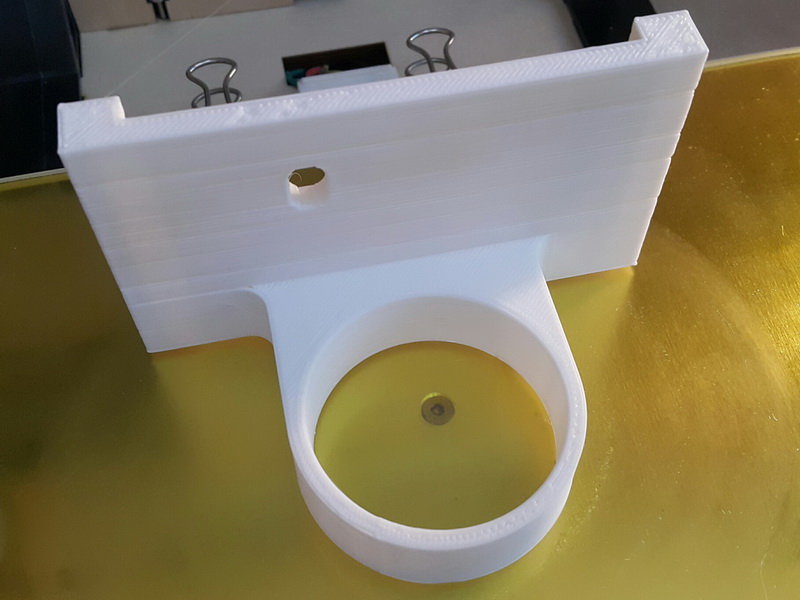

另外, 今晚又試左件野, 睇下將所有速度校慢會唔會有幫助, 結果如圖

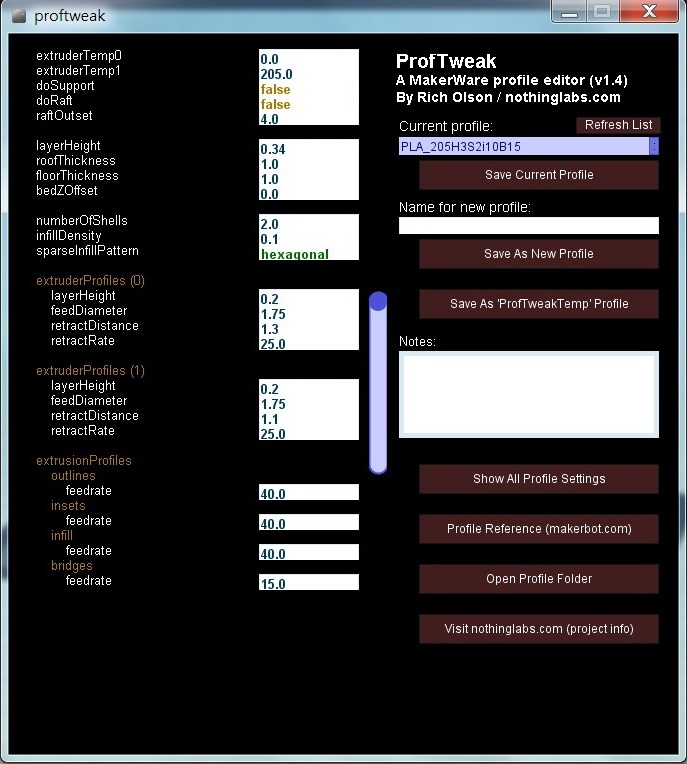

參數設定如下:
圖片附件: 20160525_214606_resized.jpg (2016-5-25 22:30, 101.85 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1892552&k=43ebdb071b02f064e36914d22c7b152f&t=1781877148&sid=EIZFfFuPiI
圖片附件: 20160525_214730_resized.jpg (2016-5-25 22:30, 87.7 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1892553&k=3cc8837d0175e88e1f7c0747a250be57&t=1781877148&sid=EIZFfFuPiI
圖片附件: 20160525_220525_resized.jpg (2016-5-25 22:30, 90.42 KB) / 下載次數 44https://h2.hkepc.com/forum/attachment.php?aid=1892554&k=7753be99dccbe09a1359cec191a251d1&t=1781877148&sid=EIZFfFuPiI
圖片附件: Clip.jpg (2016-5-25 22:31, 119 KB) / 下載次數 37https://h2.hkepc.com/forum/attachment.php?aid=1892555&k=bb76b84ada23aaeaa3249c5a42fc1b0c&t=1781877148&sid=EIZFfFuPiI
作者: g2david 時間: 2016-5-25 23:09
唔駛試啦. 個頭有野半塞. 也有可能有d 廢膠塞左
作者: ustkl 時間: 2016-5-26 00:48
我唔係用閃機, 但我記得好似有把風扇吹實個extruder. 撿查下把風扇運作正唔正常。80% 出料唔順係唔關個頭事,大多數係Hotend 上半部散熱不足。印PLA的時候膠料過早軟化令到推料困難。所以現在最流行的E3D都有一把風扇長吹。我試過風扇失靈, 便會有類似這樣的情況。用手動出料未必會察覺倒問題,但真正打印的時候,經過幾次回抽就會Jam。
作者: elvinlws 時間: 2016-5-31 17:03
本帖最後由 elvinlws 於 2016-5-31 17:05 編輯
回覆 30# g2david
換左條 ptfe, 通埋咀, 效果好少少, 但都唔係好穩定, 行到咁上下, 總有甩漏

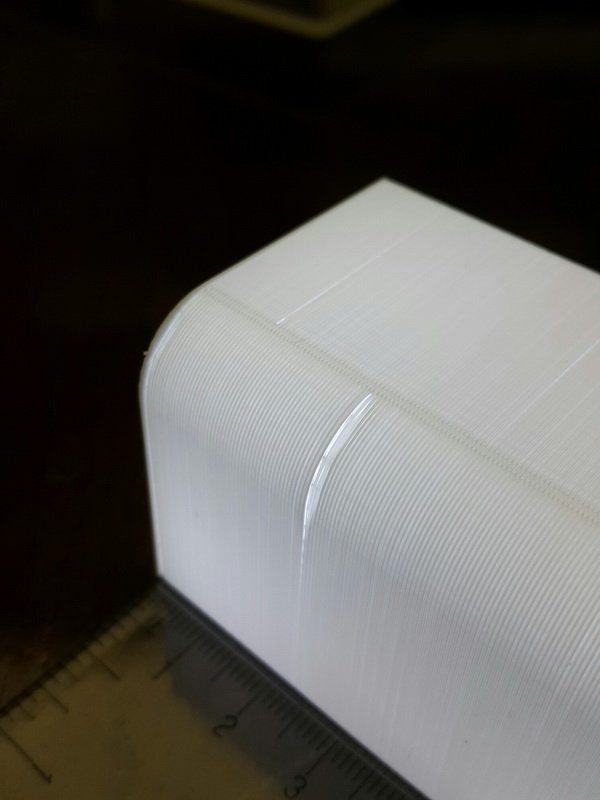

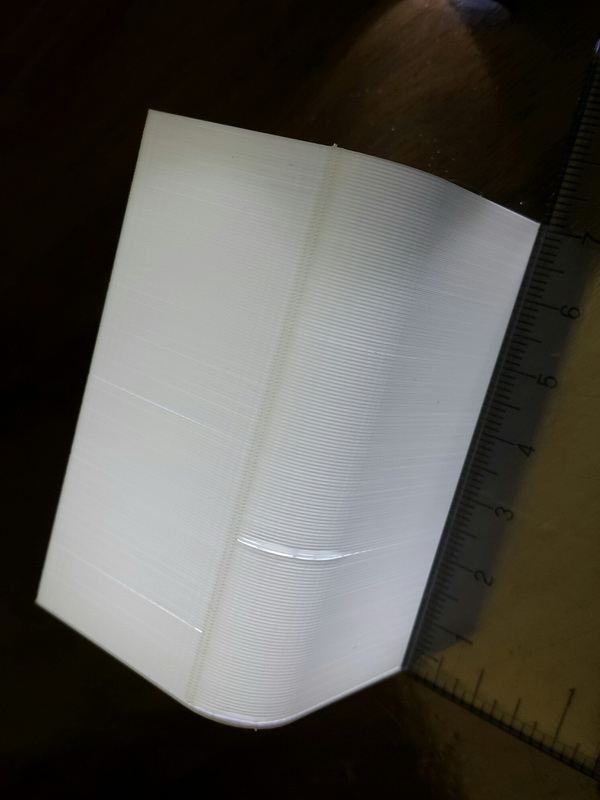

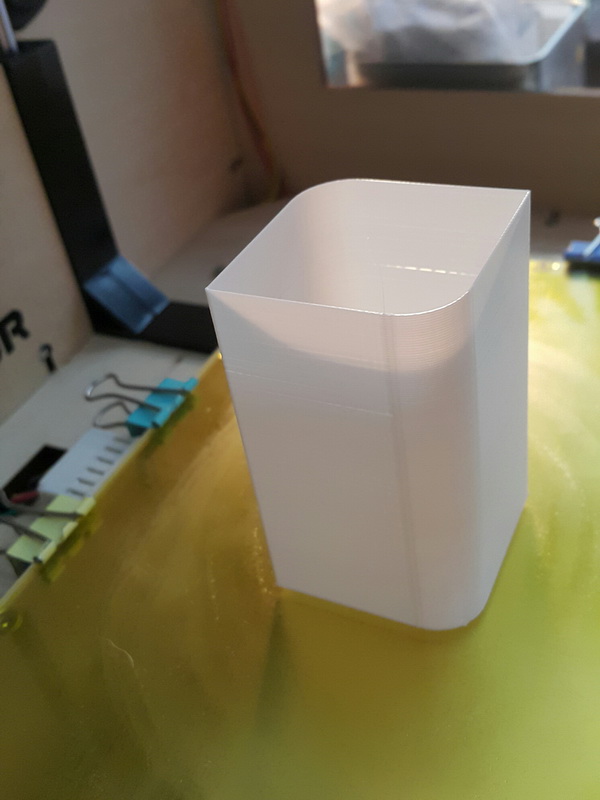

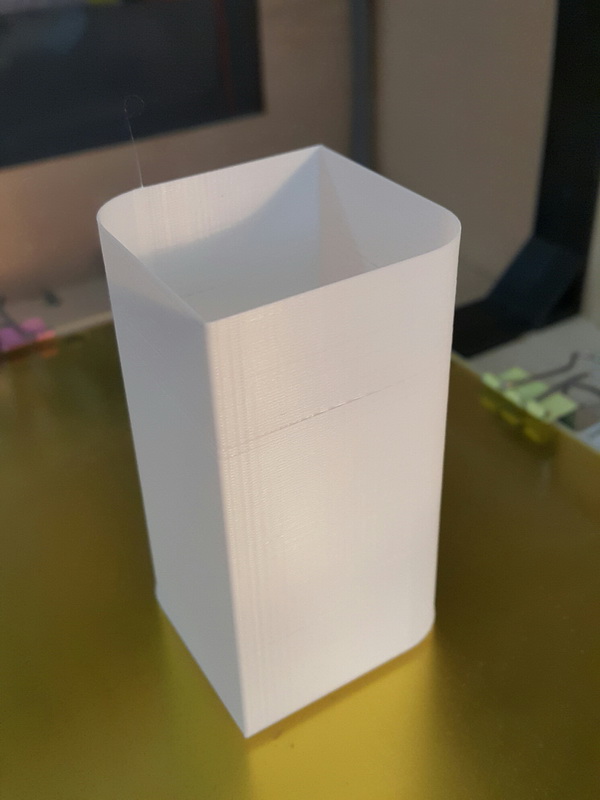

試左個 thinwall test, L40xW40xH70(mm)
圖片附件: 20160528_221944_resized.jpg (2016-5-31 17:03, 82.93 KB) / 下載次數 40https://h2.hkepc.com/forum/attachment.php?aid=1893869&k=3d4633c2f9da5e11e615181ee83e6e16&t=1781877148&sid=EIZFfFuPiI
圖片附件: 20160528_222022_resized.jpg (2016-5-31 17:03, 74.07 KB) / 下載次數 38https://h2.hkepc.com/forum/attachment.php?aid=1893870&k=6406a5a5638f90ecf60bfc7c9c23dfbf&t=1781877148&sid=EIZFfFuPiI
圖片附件: 20160529_160607_resized.jpg (2016-5-31 17:03, 79.1 KB) / 下載次數 50https://h2.hkepc.com/forum/attachment.php?aid=1893871&k=d6a2243136a615cfafd269a4c9b5e15c&t=1781877148&sid=EIZFfFuPiI
圖片附件: 20160529_160639_resized.jpg (2016-5-31 17:03, 86.39 KB) / 下載次數 46https://h2.hkepc.com/forum/attachment.php?aid=1893872&k=e06c1eb0db43975bd8b1c77a72c251b4&t=1781877148&sid=EIZFfFuPiI
作者: g2david 時間: 2016-6-1 17:22
回覆 32# elvinlws
please change the nozzle
