作者: fred2088 時間: 2016-3-15 22:28 標題: K-mini 金屬機 MK II 雛型 : 直線滑塊 試件
本帖最後由 fred2088 於 2016-9-7 22:08 編輯

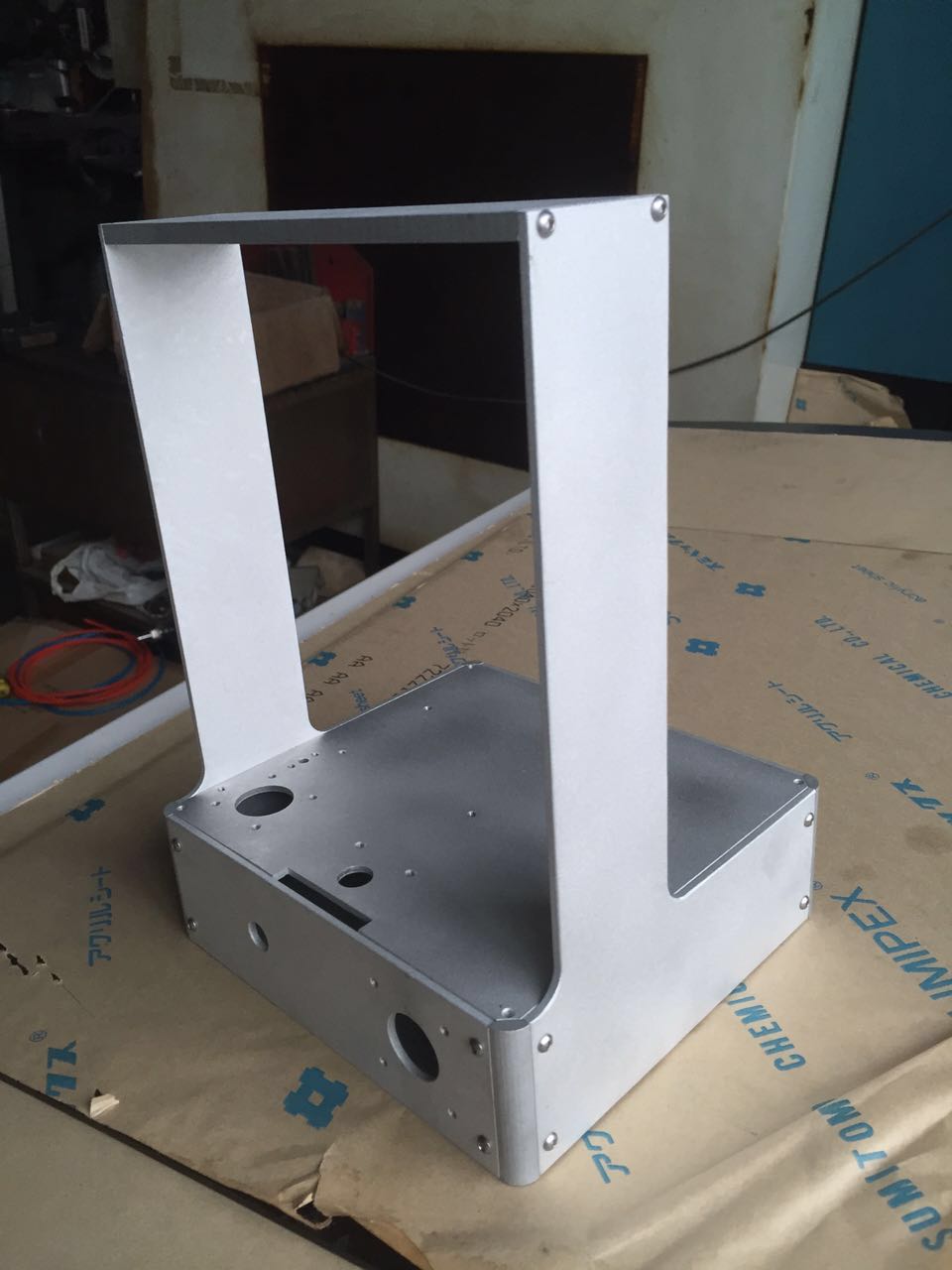

1. 最早雛型

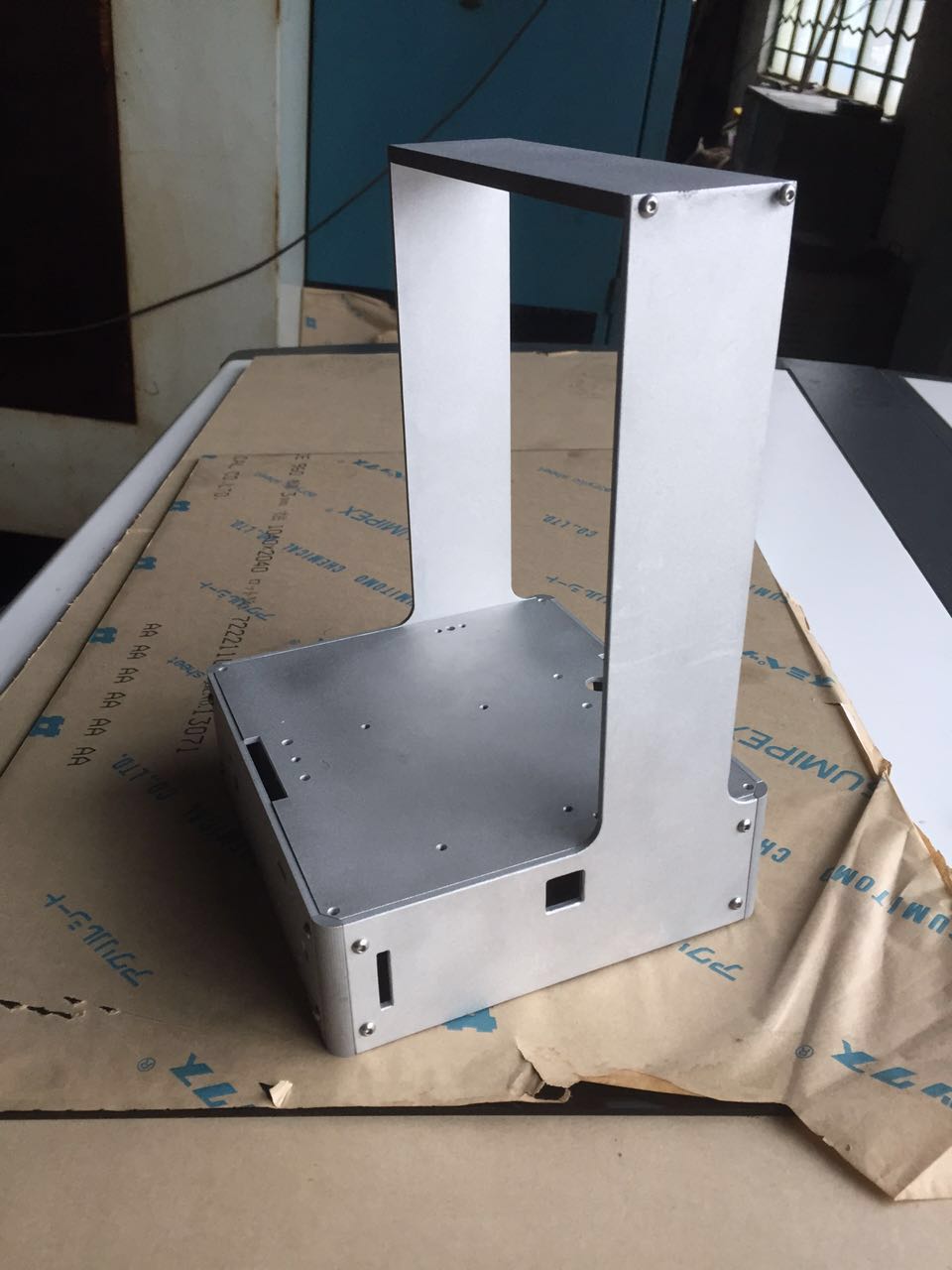

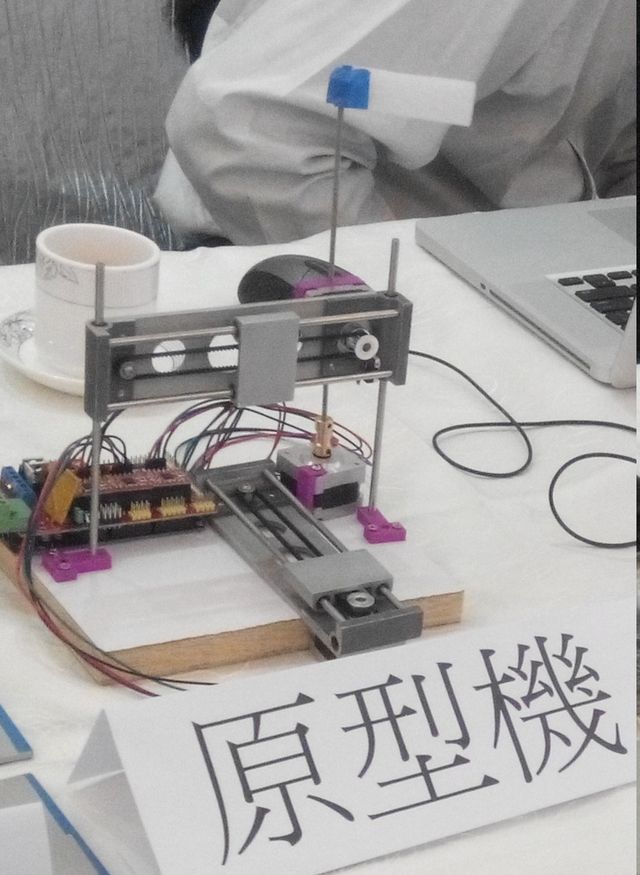

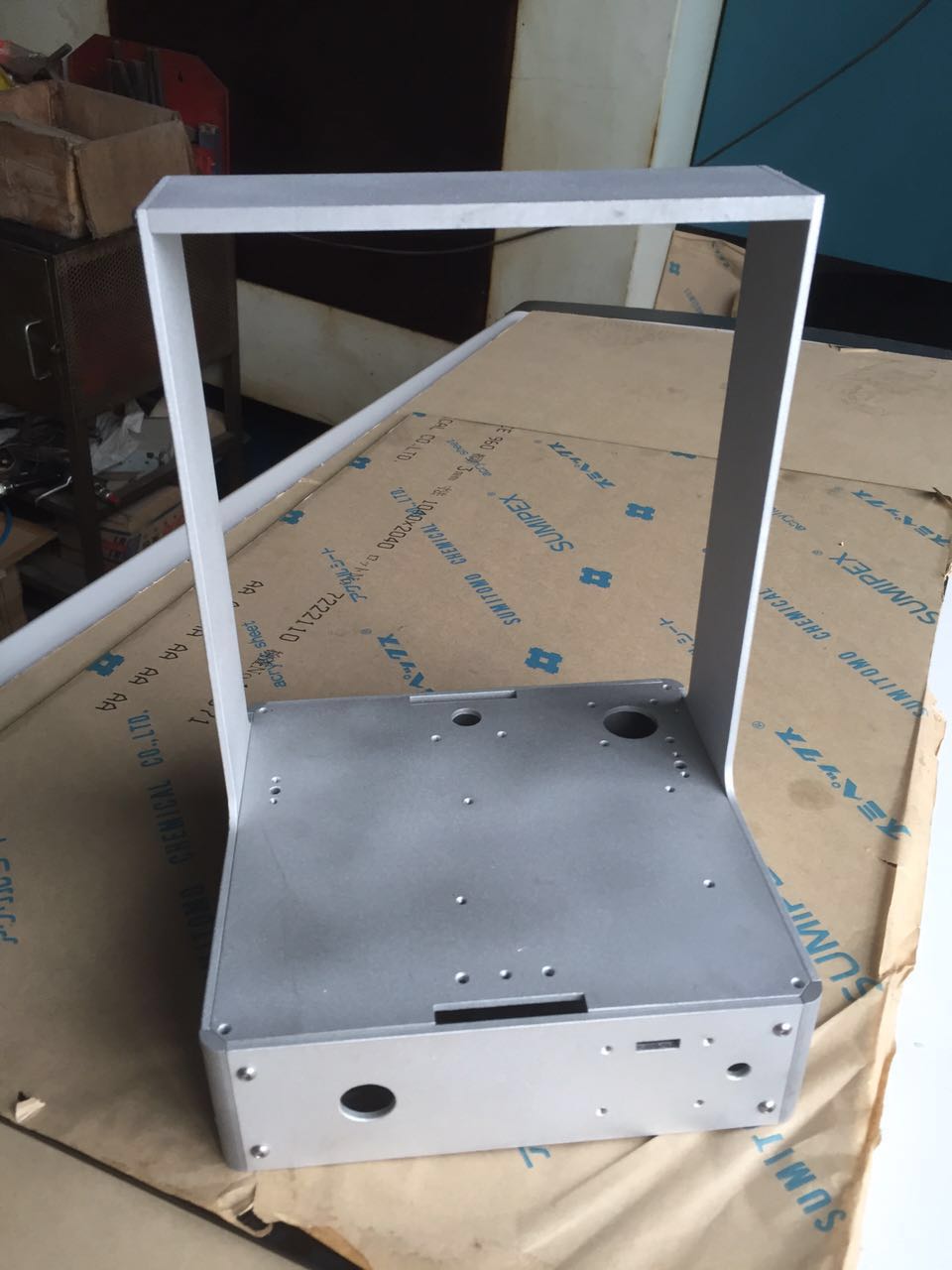

圖片附件: IMG-20160315-WA0002.jpg (2016-3-15 22:24, 104.55 KB) / 下載次數 75https://h2.hkepc.com/forum/attachment.php?aid=1873292&k=b4c3744bdffa043c6823b1daea5ea614&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160315-WA0003.jpg (2016-3-15 22:24, 81.71 KB) / 下載次數 75https://h2.hkepc.com/forum/attachment.php?aid=1873293&k=36b7584d295e05a77742c313f224aa1b&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160315-WA0004.jpg (2016-3-15 22:24, 93.08 KB) / 下載次數 81https://h2.hkepc.com/forum/attachment.php?aid=1873294&k=2ffb698d4a20adcd2b9f2e0e9c058dc2&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160315-WA0005.jpg (2016-3-15 22:24, 92.6 KB) / 下載次數 78https://h2.hkepc.com/forum/attachment.php?aid=1873295&k=4879d3f7bd97dd0d3ce7b1446131d87b&t=1782223446&sid=XGHWgWIveR
圖片附件: one.jpg (2016-3-15 22:27, 83.93 KB) / 下載次數 125https://h2.hkepc.com/forum/attachment.php?aid=1873296&k=d810356ae7f8aa958317c9399b896719&t=1782223446&sid=XGHWgWIveR
作者: Offer 時間: 2016-3-16 00:14
最早雛型
fred2088 發表於 2016-3-15 22:28
幾好樣！
作者: MartinChiu 時間: 2016-3-16 09:07
期待
作者: fred2088 時間: 2016-3-18 22:36
回覆 1# fred2088

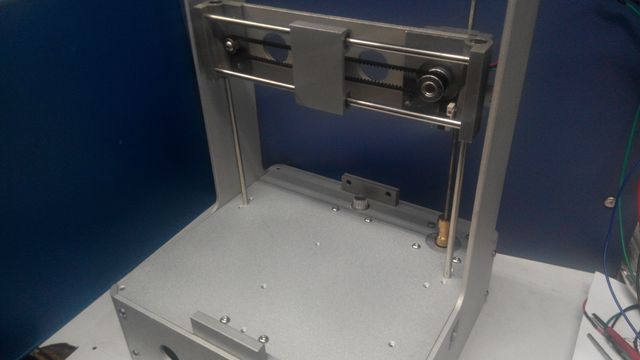

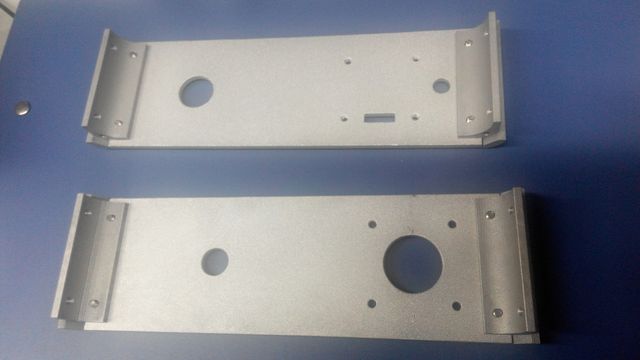

2. 機械合體 ....

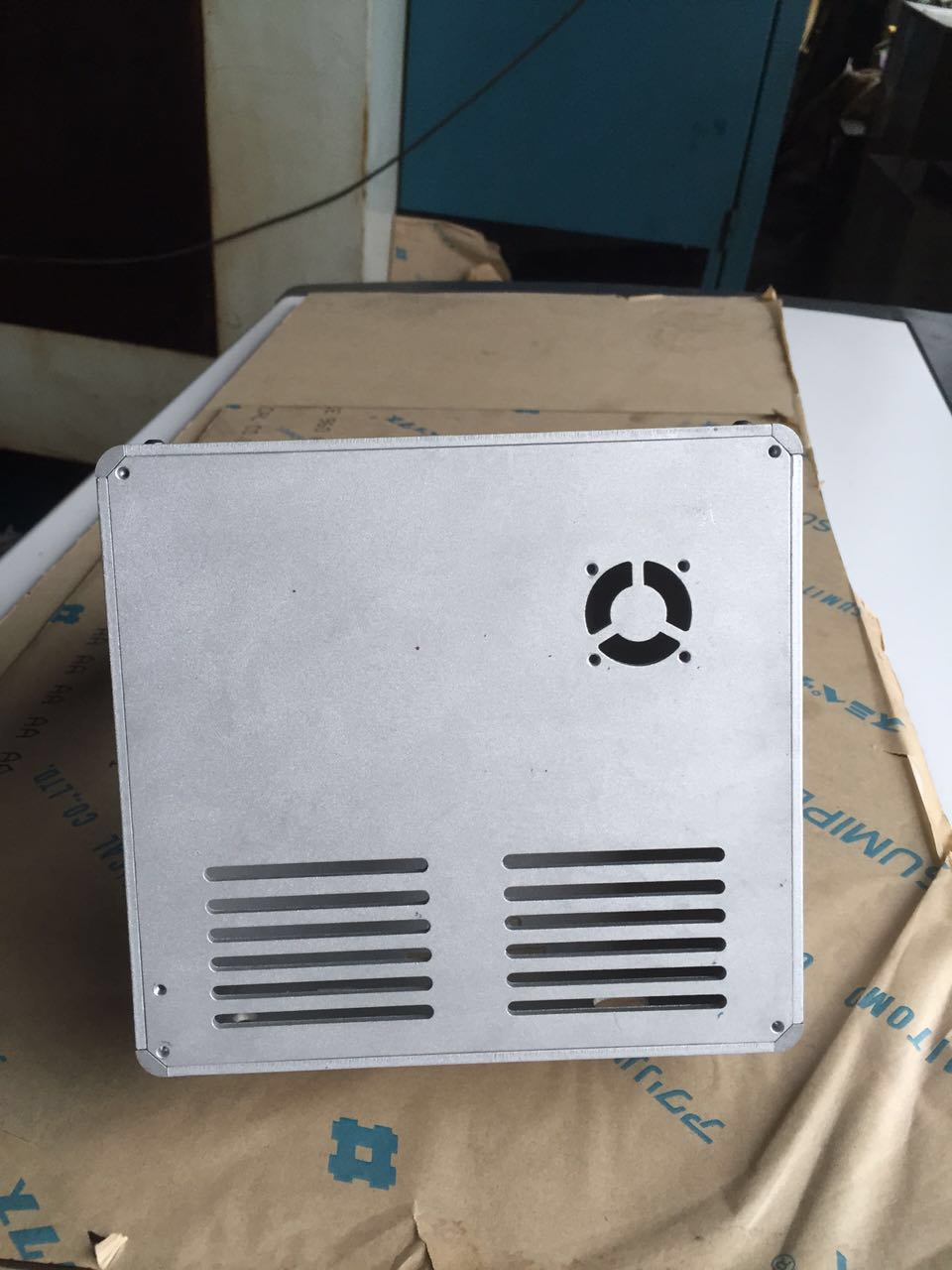

圖片附件: IMG_20160318_174634.jpg (2016-3-18 22:35, 26.46 KB) / 下載次數 72https://h2.hkepc.com/forum/attachment.php?aid=1874105&k=fbb165ac19439f61a8f348d97e81b592&t=1782223446&sid=XGHWgWIveR

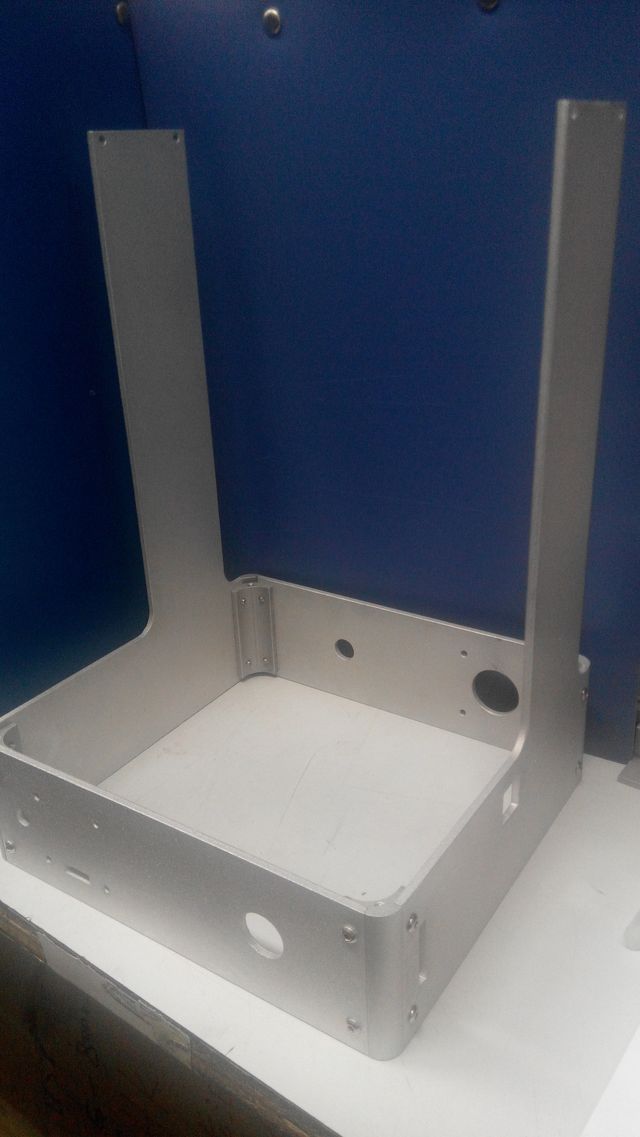

圖片附件: IMG_20160318_165345.jpg (2016-3-18 22:35, 62.95 KB) / 下載次數 61https://h2.hkepc.com/forum/attachment.php?aid=1874106&k=7b9aaf4ecc018f55ed2ed2a60325d6de&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160318_164758.jpg (2016-3-18 22:35, 25.55 KB) / 下載次數 58https://h2.hkepc.com/forum/attachment.php?aid=1874107&k=4d9fa78111dc8080e2599b648f842916&t=1782223446&sid=XGHWgWIveR
作者: fred2088 時間: 2016-3-18 23:41
本帖最後由 fred2088 於 2016-3-18 23:43 編輯
回覆 4# fred2088

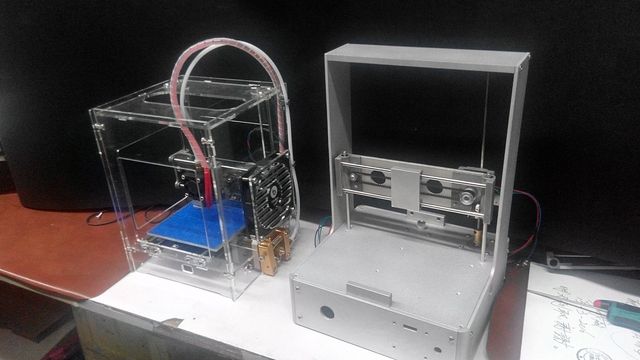

同場加影 ..... K-mini 與 Tinyboy 2 交流 ...
Tinyboy2 95% 完成 VS K-mini 5% 完成
圖片附件: IMG_20160318_182632_HDR.jpg (2016-3-18 23:41, 40.09 KB) / 下載次數 94https://h2.hkepc.com/forum/attachment.php?aid=1874116&k=e10047a0be36766489a3ea97c73365a9&t=1782223446&sid=XGHWgWIveR
作者: bunbunlui 時間: 2016-3-19 15:36
師兄，咁樣整一套金屬件貴唔貴？如果唔太貴既話下次diy時可以有多個選擇，唔使淨係用亞加力同木板
作者: dtom 時間: 2016-3-19 16:54
頂點解唔加埋圓角
又靚仔啲又有角碼加固!
作者: fred2088 時間: 2016-3-19 18:44
回復 6 #bunbunlui
金屬套件都幾貴！要4個位，，，最重要是設計出錯就要再做過，$$$。。。。
via HKEPC Reader for Android
作者: fred2088 時間: 2016-3-19 18:46
回復 7 #dtom
只是雛版！及有個膠壳蓋住的！
via HKEPC Reader for Android
作者: fred2088 時間: 2016-3-21 12:18
回覆 9# fred2088

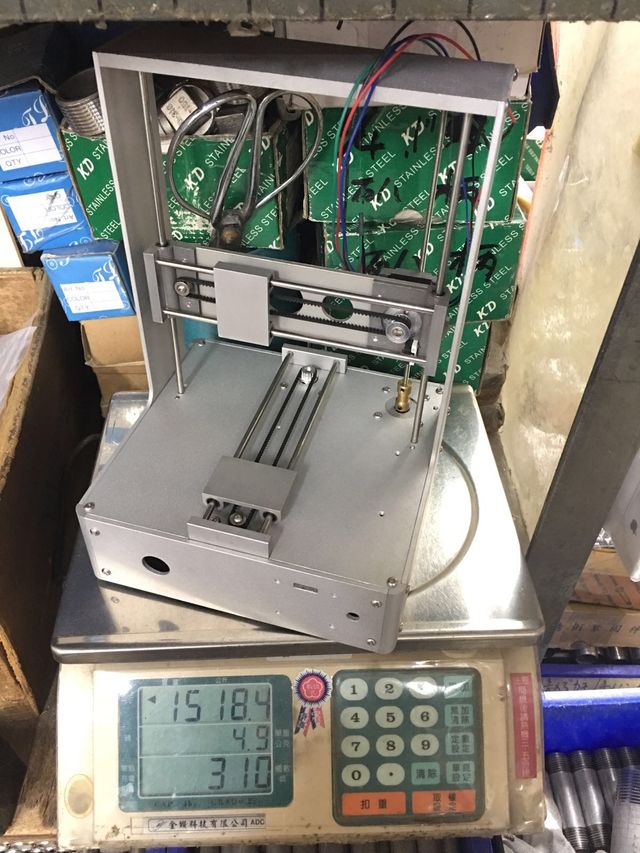

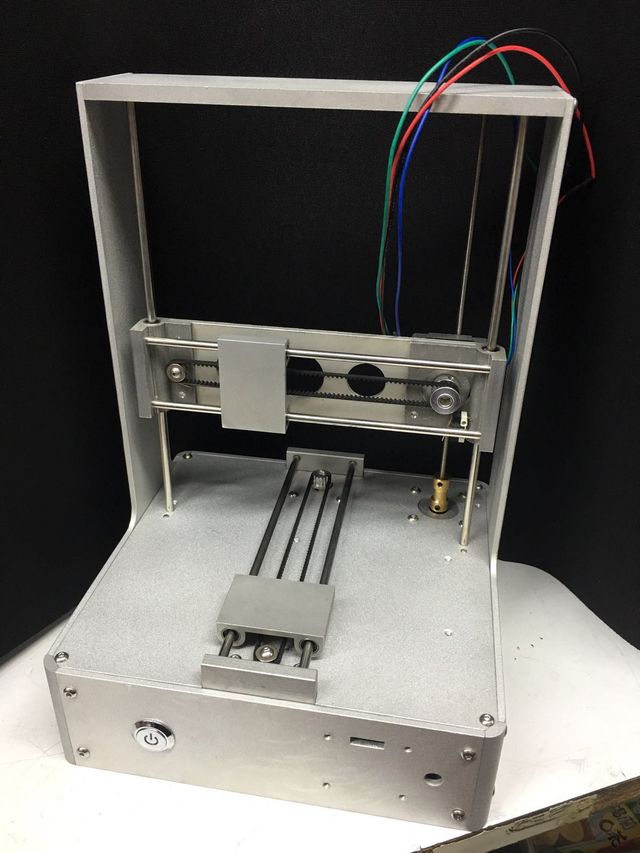

機重-未加進絲步進及 電路板 還有膠蓋
圖片附件: IMG-20160319-WA0002.jpg (2016-3-21 12:16, 107.91 KB) / 下載次數 82https://h2.hkepc.com/forum/attachment.php?aid=1874686&k=8d316bfdee7328128e170bf3c8691283&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160319-WA0003.jpg (2016-3-21 12:16, 65.75 KB) / 下載次數 79https://h2.hkepc.com/forum/attachment.php?aid=1874687&k=9b8dd8641ca3372f40c21048bae4338f&t=1782223446&sid=XGHWgWIveR
作者: bunbunlui 時間: 2016-3-21 13:30
好簡潔, 所有底板電機同線都收埋晒O係機底, 靚仔晒
作者: fred2088 時間: 2016-3-23 14:53
回覆 10# fred2088

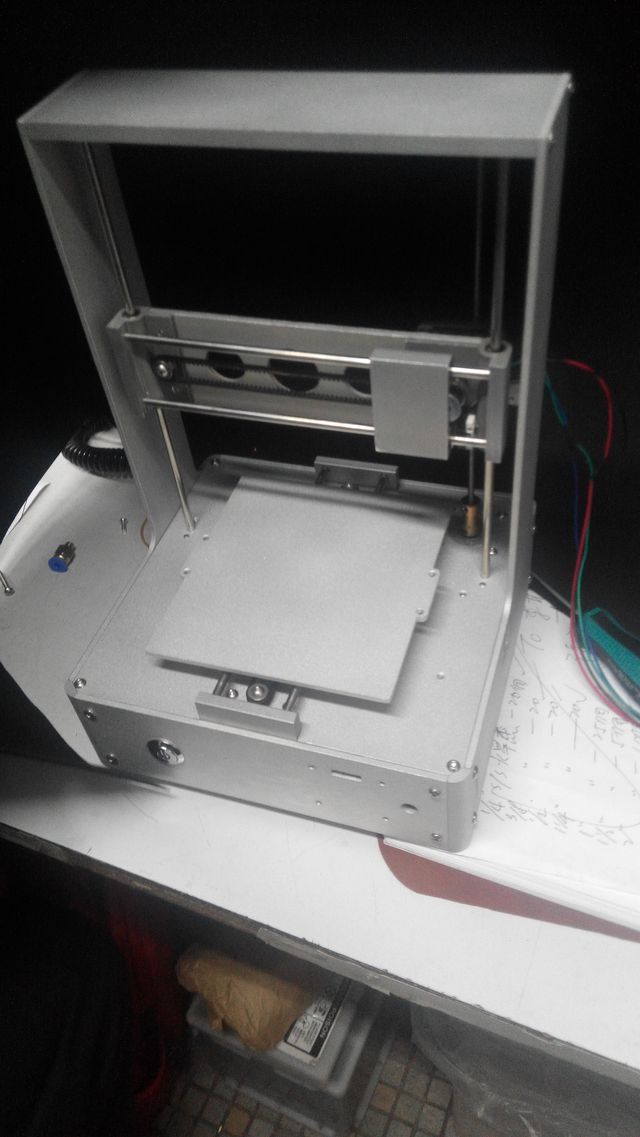

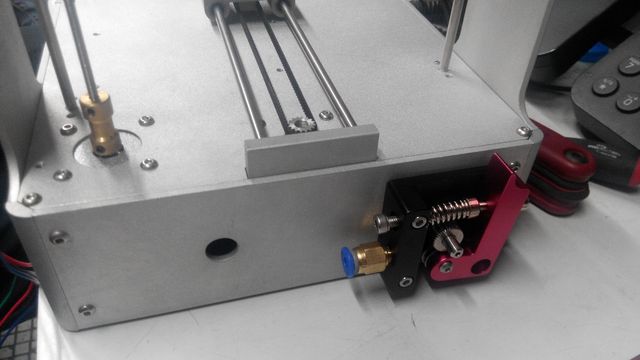

連主板,進絲步進及鋁床 要 2.5 KG ...
圖片附件: IMG_20160322_203425.jpg (2016-3-23 14:52, 33.64 KB) / 下載次數 48https://h2.hkepc.com/forum/attachment.php?aid=1875227&k=e0fa232205a1c37849c8bbfcc99b19b0&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160322_204006.jpg (2016-3-23 14:52, 75.33 KB) / 下載次數 25https://h2.hkepc.com/forum/attachment.php?aid=1875228&k=ed786adb8975719dd5966f7467a98026&t=1782223446&sid=XGHWgWIveR
作者: netmen 時間: 2016-3-25 16:13
頂點解唔加埋圓角
又靚仔啲又有角碼加固!
dtom 發表於 2016-3-19 16:54
同感 , 整體觀感外型會統一好多同高級唔小 , 一係就全部玩直角
作者: fred2088 時間: 2016-3-30 19:26
回覆 13# netmen

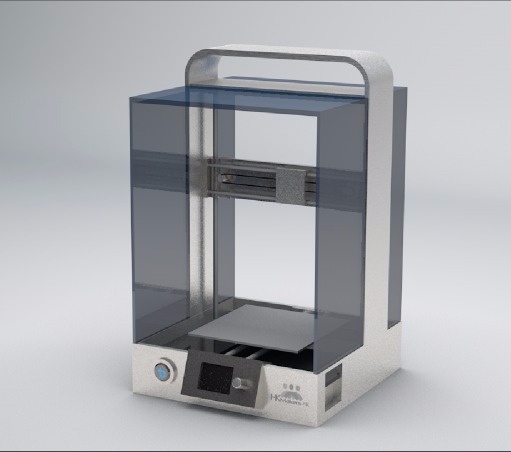

kalo2000 師兄幫手設計K-mini 的外型 !!!!
請多給建議....
圖片附件: IMG-20160330-WA0009.jpg (2016-3-30 19:25, 30.36 KB) / 下載次數 31https://h2.hkepc.com/forum/attachment.php?aid=1877141&k=b36da553254575e8cee2cf22142e15c8&t=1782223446&sid=XGHWgWIveR
作者: Offer 時間: 2016-3-30 20:58
回覆 netmen
kalo2000 師兄幫手設計K-mini 的外型 !!!!
請多給建議....
...
fred2088 發表於 2016-3-30 19:26
圓角好睇D
作者: palpatrick 時間: 2016-3-30 22:43
嘩！即時升呢咗！好有實驗室D專業儀器feel!
勁正！
作者: littlebat 時間: 2016-3-30 23:56
好靚仔
via HKEPC Reader for Android
作者: palpatrick 時間: 2016-4-12 17:44
無意中見到依個！
作者: Demonxz 時間: 2016-4-12 18:41
無意中見到依個！
palpatrick 發表於 2016-4-12 17:44
呢部係已絕版好機，indiegogo成功衆籌後有一直改良到V3，效果非常好。但最後都係無能力出哂啲貨比啲backer而個campaigner最後走佬人間蒸發。好彩攞到部絕版機嗰啲backer，而家無零件換都好頭痕。
作者: palpatrick 時間: 2016-4-13 13:23
回覆 19# Demonxz
做Backer真係除咗攞個心出黎，仲要攞埋個胆出黎！
Zano走數大家都知道！但如果你用信用卡找數（唔係paypal),
就可以disbill，不過要追數咁追卡公司先得！
比大家回顧一下先！
http://unwire.hk/2015/11/19/zano ... ng/life-tech/drone/
作者: fred2088 時間: 2016-4-14 11:38
回覆 14# fred2088
小改 ...
圖片附件: IMG-20160401-WA0008.jpg (2016-4-14 11:38, 52.15 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1881343&k=760b6f5458b3285cb09b9c4e1a69981b&t=1782223446&sid=XGHWgWIveR
作者: fred2088 時間: 2016-4-28 19:05
回覆 1# fred2088

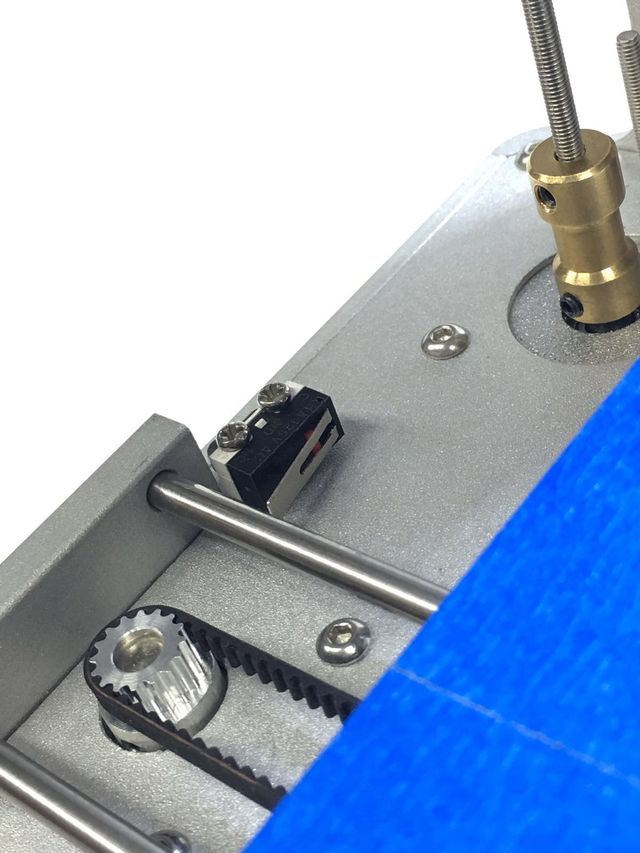

上機 ...

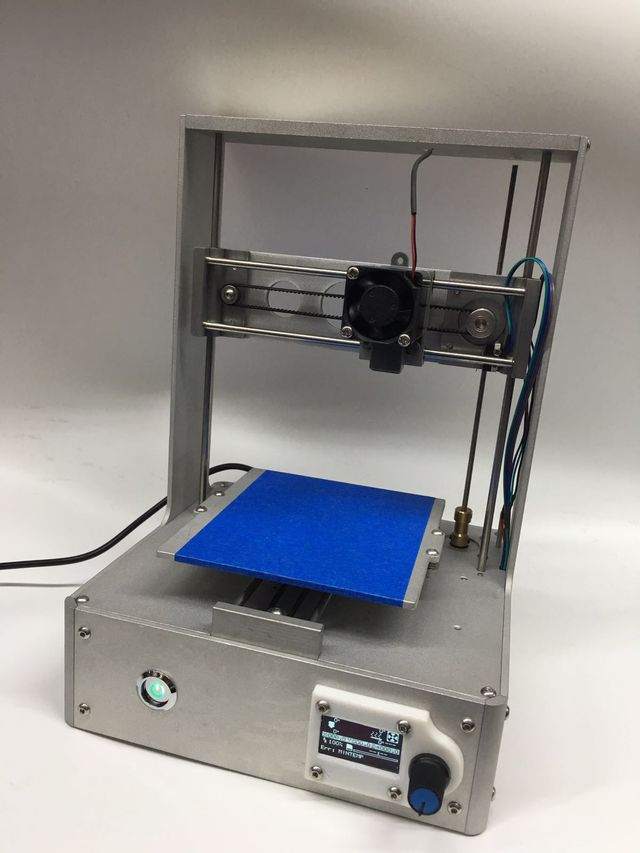

- 電子/TinyOLED - Arduino + RAMPS 1.4, (希望赤兔可以讚助 ...
)- 電機 3x 35步進, 42步進,
- 熱頭 - 將會用 Tinyboy 2 的熱頭 (與 Tinyboy 師兄共用零件 ...) ...
圖片附件: IMG-20160428-WA0007.jpg (2016-4-28 19:01, 65.82 KB) / 下載次數 24https://h2.hkepc.com/forum/attachment.php?aid=1885019&k=1d7bd85cde0f4891314bb39cfe0dc09e&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160428-WA0008.jpg (2016-4-28 19:01, 51.34 KB) / 下載次數 18https://h2.hkepc.com/forum/attachment.php?aid=1885020&k=82e17f23f3458b977945f11159913560&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160428-WA0013.jpg (2016-4-28 19:01, 53.37 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=1885021&k=24ee4bb78de91858a2bfaf03cbb0bb10&t=1782223446&sid=XGHWgWIveR
作者: bam1a 時間: 2016-4-29 09:41
我覺得改用平頭螺絲同細少少size會顯得更無縫
via HKEPC Reader for Android
作者: fred2088 時間: 2016-4-29 09:51
回覆 23# bam1a
多謝師兄提議....
會試吓, 話明是雛型, 樣樣都可改 ....
其實很多位及設計都改了, 如 OLED 個 Cover 會改為內裝或 45度斜出, 像 Kalo 師兄的設計 ...
只是想要雛版行得走得,才加回新改動 ...
作者: fred2088 時間: 2016-4-29 23:09
回覆 22# fred2088

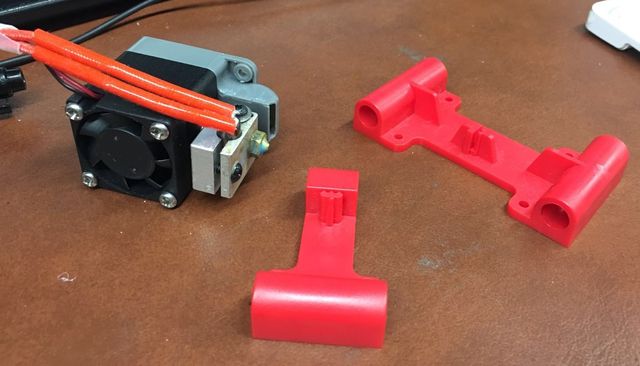

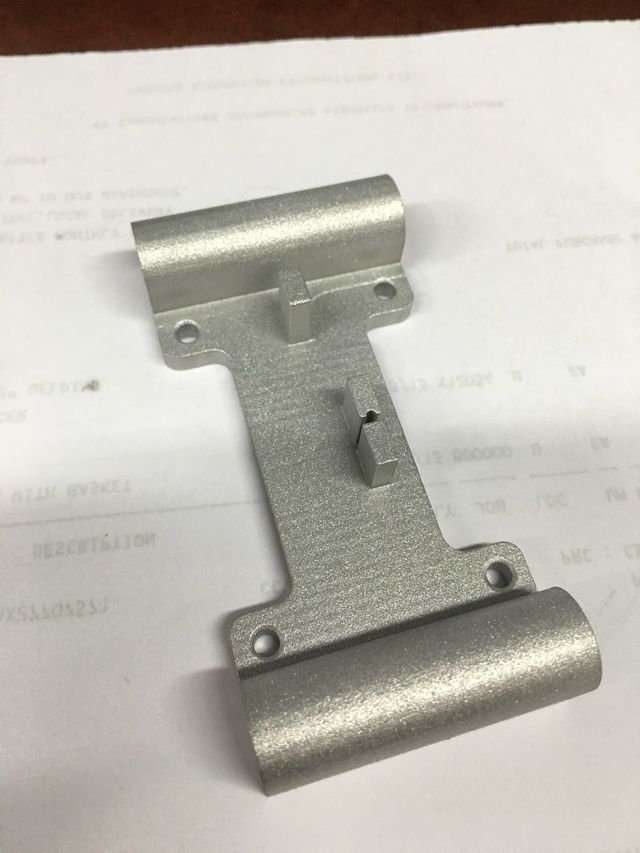

會用 Tinyboy 2 熱頭, 及把它的膠Y床加改做金屬....
圖片附件: IMG-20160429-WA0003.jpg (2016-4-29 23:09, 35.49 KB) / 下載次數 19https://h2.hkepc.com/forum/attachment.php?aid=1885278&k=f80a806e91317ffa9e2de3869151d2ad&t=1782223446&sid=XGHWgWIveR
作者: fred2088 時間: 2016-5-18 21:16
回覆 25# fred2088

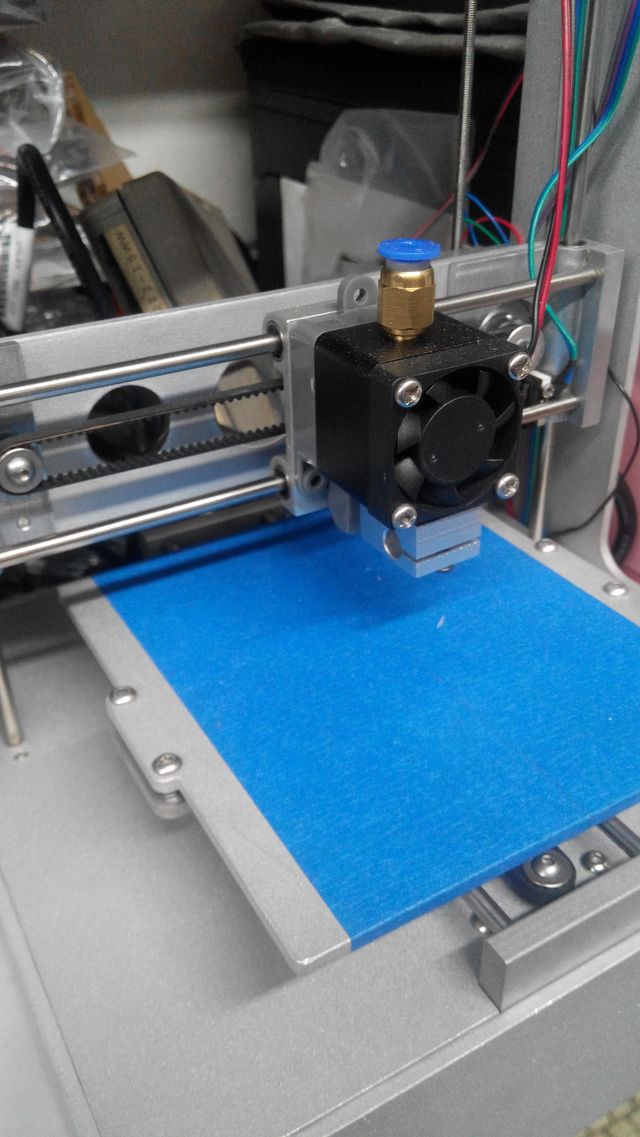

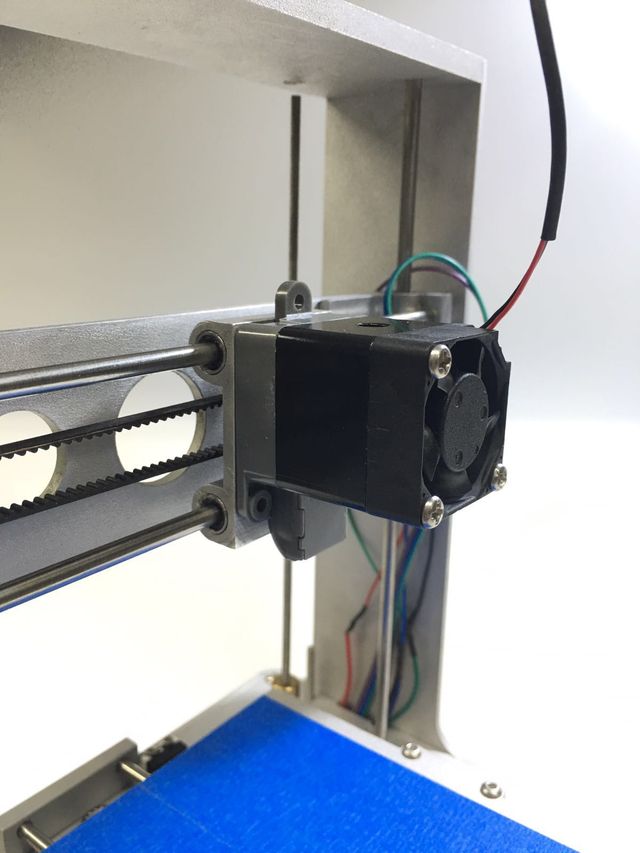

Tinyboy 2 熱頭 上機 ...
圖片附件: IMG_20160516_180614.jpg (2016-5-18 21:15, 103 KB) / 下載次數 29https://h2.hkepc.com/forum/attachment.php?aid=1890490&k=a3514d30a6c1f9157b71501a99757f51&t=1782223446&sid=XGHWgWIveR
作者: 3D小蚂蚁 時間: 2016-5-19 14:26
回覆 22# fred2088
可以试试ChiTu MINi
作者: fred2088 時間: 2016-5-19 15:24
回覆 27# 3D小蚂蚁
所以 希望赤兔師兄可以讚助 ...
作者: fred2088 時間: 2016-5-19 16:29
回覆 25# fred2088
Tinyboy 2 鋁金屬 Y 床架 出場 ...
可與 Tinyboy 2 共用 ( 當然得 Tinyboy 師兄同意 ... ) 雖然他還在醫院, 但已計劃下一代 Tinyboy 2.x 或 Tinyboy 3 ...
圖片附件: IMG-20160519-WA0006.jpg (2016-5-19 16:25, 55.68 KB) / 下載次數 33https://h2.hkepc.com/forum/attachment.php?aid=1891037&k=48250982e79780f43d9fbac1474853b7&t=1782223446&sid=XGHWgWIveR
作者: fred2088 時間: 2016-5-21 23:16
本帖最後由 fred2088 於 2016-5-21 23:18 編輯
回覆 29# fred2088

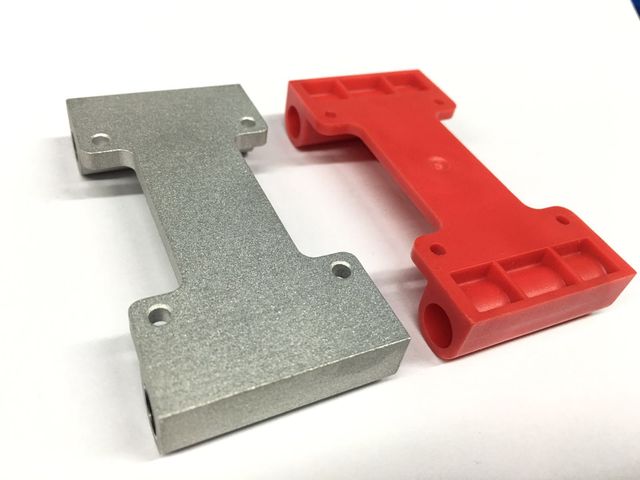

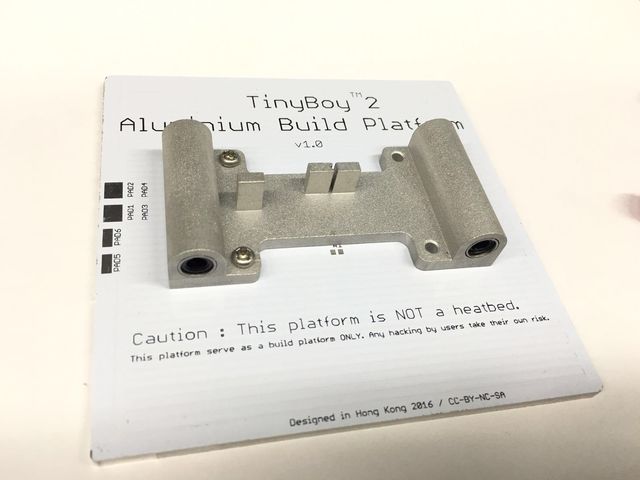

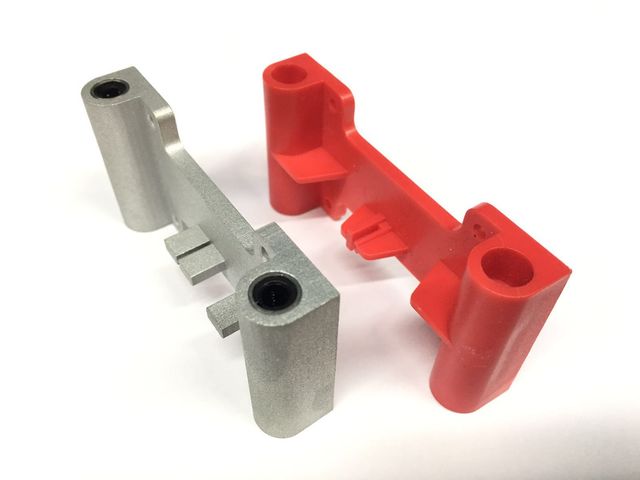

Tinyboy 2 Y架 與 鋁金屬噴砂 Y架 升級版用 LM4UU 同場 ...
及上 Tinyboy 2 的 鋁床 ...
圖片附件: IMG-20160521-WA0003.jpg (2016-5-21 23:13, 30.28 KB) / 下載次數 29https://h2.hkepc.com/forum/attachment.php?aid=1891637&k=963e2f908c9cfbbee47699635f89a7cb&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160521-WA0004.jpg (2016-5-21 23:13, 30.81 KB) / 下載次數 22https://h2.hkepc.com/forum/attachment.php?aid=1891638&k=bd48d77b36b6728ddc69e3000d207db4&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG-20160521-WA0005.jpg (2016-5-21 23:13, 21.61 KB) / 下載次數 21https://h2.hkepc.com/forum/attachment.php?aid=1891639&k=32212947078e5ae903cac75e1bb4b3c7&t=1782223446&sid=XGHWgWIveR
作者: 3D小蚂蚁 時間: 2016-5-23 11:34
回覆 28# fred2088
可以论坛团购一下
作者: fred2088 時間: 2016-5-23 11:59
回覆 31# 3D小蚂蚁
在那論壇 ?
作者: 3D小蚂蚁 時間: 2016-5-23 12:57
回覆 32# fred2088
就本论坛
作者: fred2088 時間: 2016-5-23 13:08
回覆 33# 3D小蚂蚁
都未有....
Offer 大神可能已和你針針 ... 作者: fred2088 時間: 2016-5-30 00:13
本帖最後由 fred2088 於 2016-5-30 00:20 編輯
回覆 34# fred2088
第一次 Dry Run
[youtube]ujwkgCfFYlQ[/youtube]
作者: Offer 時間: 2016-5-30 07:21
回覆 3D小蚂蚁
都未有.... Offer 大神可能已和你針針 ...
fred2088 發表於 2016-5-23 13:08
應該好快會開始
作者: g2david 時間: 2016-5-30 15:21
鋁合金一定貴過 t8nyboy2 好多
作者: A君 時間: 2016-5-30 16:34
支持
作者: fred2088 時間: 2016-5-30 16:53
回覆 37# g2david
唔會貴太多的 ....
成本未計到,因為物料未到最後定案
成部機只是鋁件與膠件不同 .... 所以不會差太多...
如再改赤兔的話,會貴多D ....
師兄們覺得這部機要幾錢 ???
@A Sir , 多謝支持 ...
作者: g2david 時間: 2016-6-1 11:11
一塊大陸5mm膠板和一塊大陸5mm 鋁板，價錢可能要2至3倍。 保守估計鋁版至少加一千蚊。而且footprint 面積比 tinyboy2 大左好多，叫 tinyman 定 AluBoy 好呢？ 我覺得 tinyman 貼切 d. 出膠個頭咁細。AluBoy 又似日本漫畫人物。
如果加$1000屋企又夠大，應該 okay. 但無内肉食，要加$2000 至夠 man. 又難賣。
我覺得加個雙頭，加 red rabbit. ，加$2000. 有得做。唔同 spec. 無得直接比較。
作者: fred2088 時間: 2016-6-1 12:39
本帖最後由 fred2088 於 2016-6-1 12:43 編輯
回覆 40# g2david
Kmini 大 Tinyboy2 10mm 左右
red rabbit ?! 赤兔 ?
但主板及畫面太大 ...
作者: whitechunk 時間: 2016-6-1 15:18
提示: 作者被禁止或刪除 內容自動屏蔽
作者: fred2088 時間: 2016-6-4 21:30
本帖最後由 fred2088 於 2016-6-5 17:54 編輯
回覆 41# fred2088

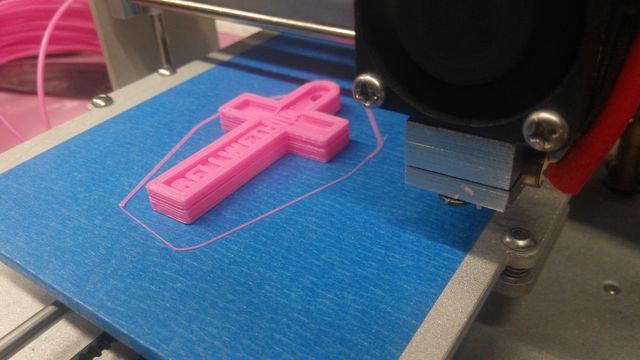

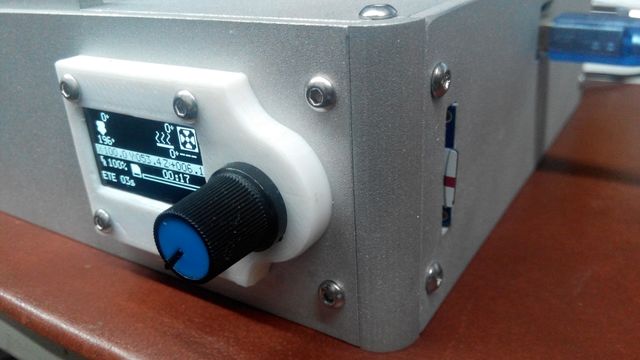

第一次試印, 好多位要改進 ....
[youtube]0gl2EFQqieQ[/youtube]
[youtube]e3Gz6dF82Yk[/youtube]

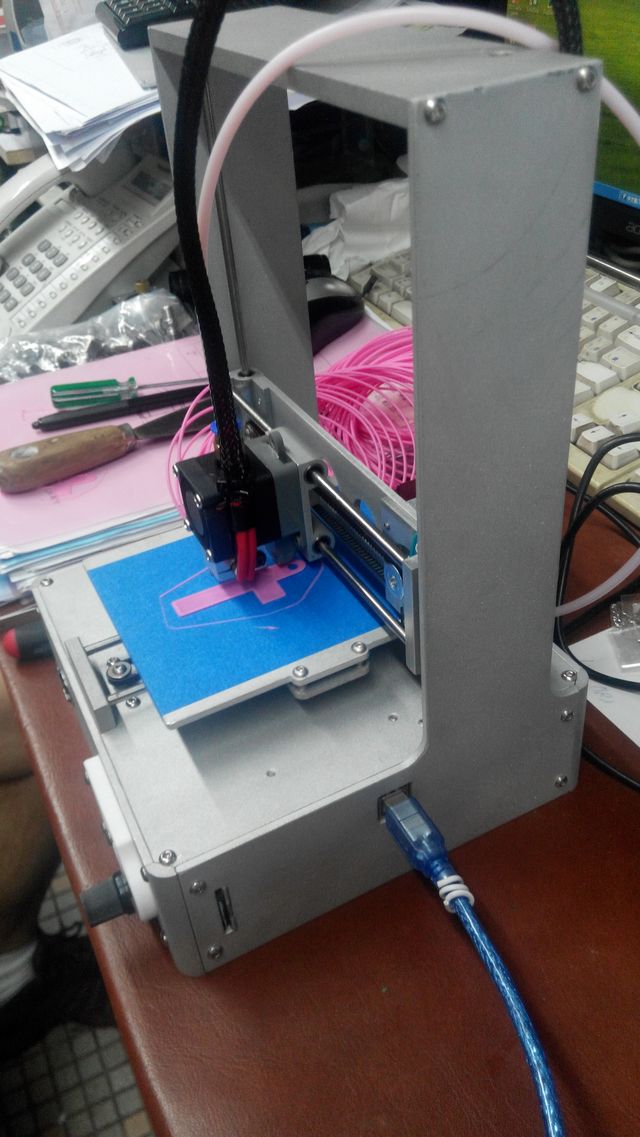

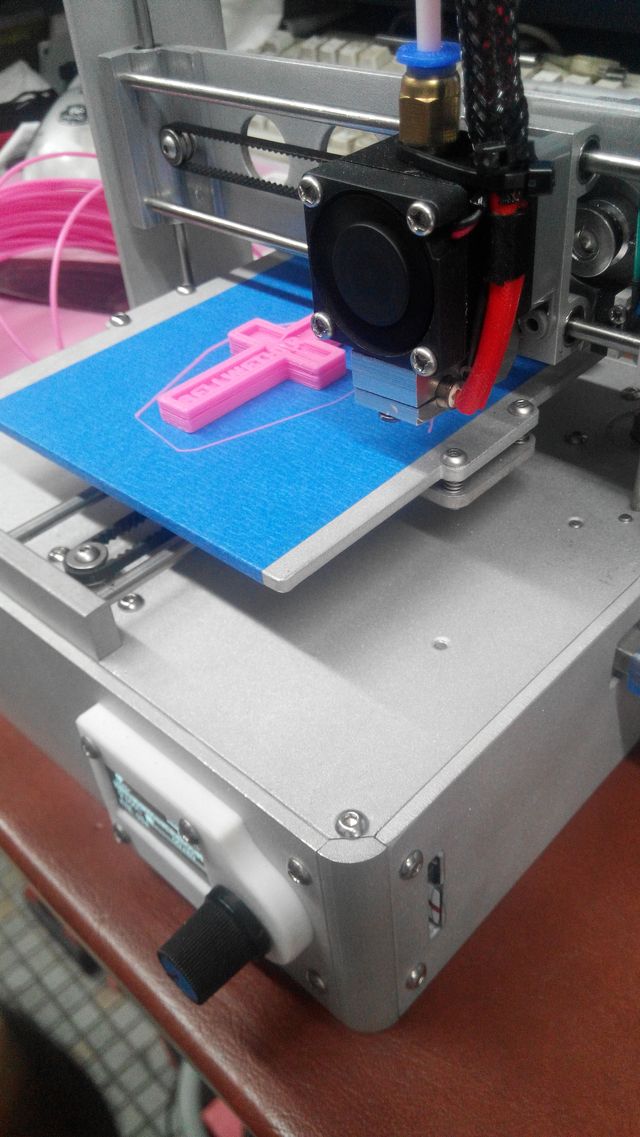

圖片附件: IMG_20160604_185754.jpg (2016-6-4 21:29, 38.48 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=1894991&k=b2c29d0596ae7b4b6f49c11f52b3ec2f&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160604_185739.jpg (2016-6-4 21:29, 109.64 KB) / 下載次數 21https://h2.hkepc.com/forum/attachment.php?aid=1894992&k=63d2eeef951d6113cf4fb3781e3df1cf&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160604_185526.jpg (2016-6-4 21:29, 36.02 KB) / 下載次數 20https://h2.hkepc.com/forum/attachment.php?aid=1894993&k=4bfe18ec1c74f70915d9f58eb93b1728&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160604_184035.jpg (2016-6-4 21:29, 106.2 KB) / 下載次數 27https://h2.hkepc.com/forum/attachment.php?aid=1894994&k=a738ccb59597a07cdcf3e20f8dc6587d&t=1782223446&sid=XGHWgWIveR
作者: ma_hty 時間: 2016-6-5 10:51
本帖最後由 ma_hty 於 2016-6-5 10:57 編輯
回覆 43# fred2088
> 第一次試印, 好多位要改進 ....
路過, 搭訕一下, 說到關於打印質量改進嘛... 換了那扮絲杆的 廉價長螺絲, 就算只是換成 梯形絲杆配螺母, 打印質量也會升幾級.
一組 梯形絲杆配螺母 不過就是十幾蚊人仔, 你都玩到咁大了, 何必慳幾蚊?
作者: fred2088 時間: 2016-6-5 18:01
回覆 44# ma_hty
高手師兄,
不是不想用, 只是梯形絲杆 好像最細是 T8,
因為 M3 絲杆齒距 細好多
T8 的 梯形絲杆導程是 1mm
現在買了直線導軌試吓改 X 及 Y ...
作者: seasky 時間: 2016-6-7 09:21
提示: 作者被禁止或刪除 內容自動屏蔽
作者: palpatrick 時間: 2016-6-7 10:52
有幾分似樣！
https://www.facebook.com/TezJust ... ?type=3&theater
作者: fred2088 時間: 2016-6-7 11:12
本帖最後由 fred2088 於 2016-6-7 11:30 編輯
回覆 47# palpatrick
Kmini 是用 鋁板界的, 將會用 6061 鋁合金 .. 角柱只是10mm 左右... OLED 是自家的(可隨意改設計) .
所有開發過程放上網 ...
這部用 2020鋁柱及鋁角柱現成的材料, 所以 每邊大了不少 (共20mm ...
) .... OLED 是 MKS 的 ...沒有開發過程及相都 打了格 ... (因他不想開源...)
作者: fred2088 時間: 2016-6-7 11:18
本帖最後由 fred2088 於 2016-6-7 11:32 編輯
回覆 46# seasky
多謝意見.... 這正是想師兄們給多D意見改進 ....
習各師兄們設計的機子... 因為用回本身在 Tinyboy Extended 用的 TinyOLED V1.2 , 所以未有再設計....

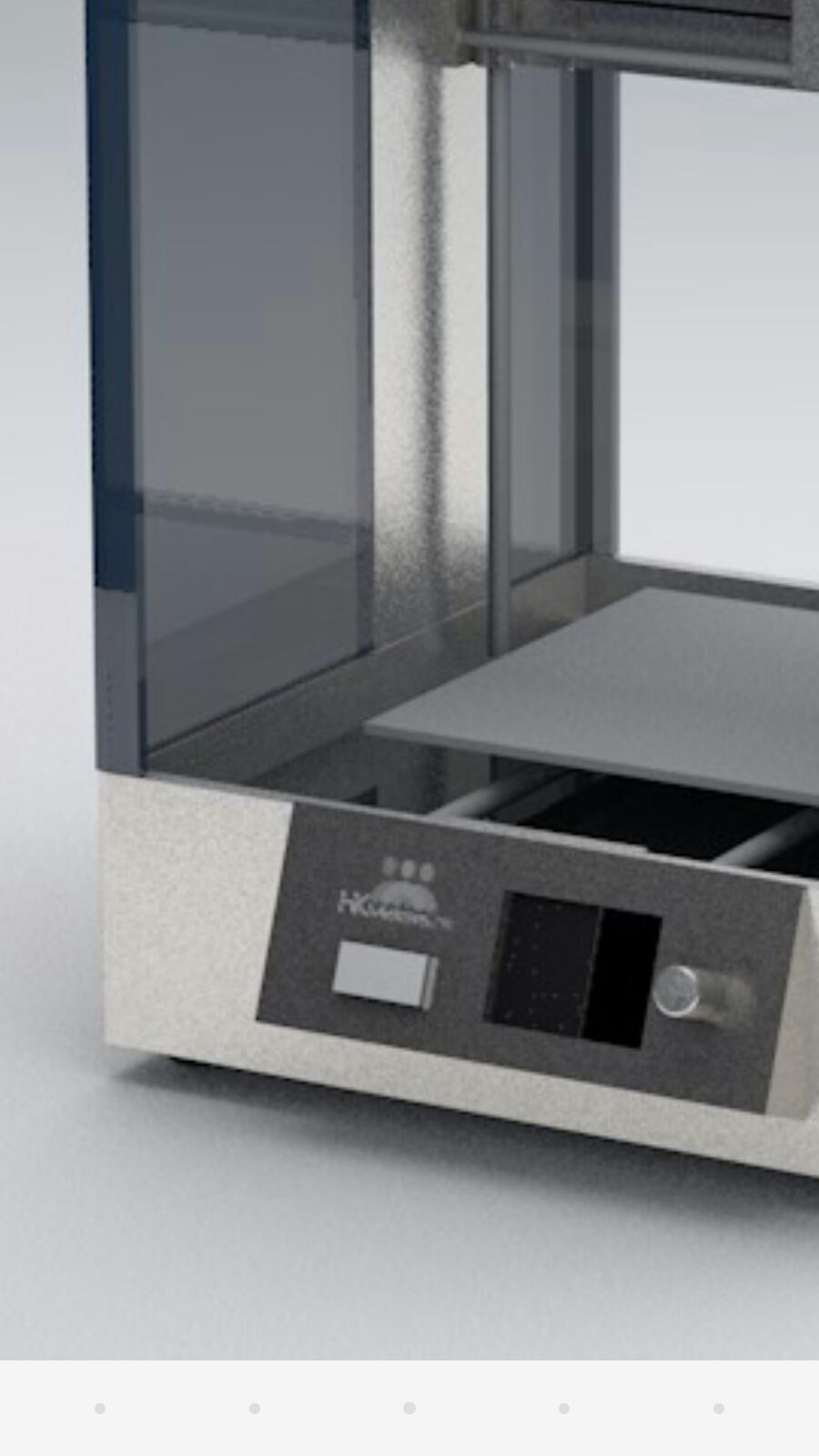

但 Kalo 師兄給我們的外觀設計是 如師兄說的 TF Card 在前面及OLED 斜面 ....
在改進所有機械問題,便會加入外觀設計 ...
圖片附件: IMG-20160401-WA0008.jpg (2016-6-7 11:32, 78.95 KB) / 下載次數 41https://h2.hkepc.com/forum/attachment.php?aid=1895614&k=a515c7e482552d645671ab53d2616838&t=1782223446&sid=XGHWgWIveR
作者: bam1a 時間: 2016-6-7 11:45
本帖最後由 bam1a 於 2016-6-7 12:00 編輯
回覆 seasky
多謝意見.... 這正是想師兄們給多D意見改進 .... 習各師兄們設計的機子...
...
fred2088 發表於 2016-6-7 11:18
假如係以緊湊(compact)結構爲前提，我係唔建議將mon打斜放，咁樣會無咗份mini嘅感覺（要講求包圍要金屬又要一致性嘅話）
目前做法算係好，只要oled mon夠對比度嘅話... 或者將金屬件改爲梯形設計
如無必要，其實減少mon部件，直接塞個mon入個金屬包圍裏面亦算係其中一樣減低成本做法，就好似unibody設計咁係將外圍基本一體化，其他無必要嘅野就儘量收埋裏面
另一方面SD對於喺正面其實感覺就係叫人去玩熱插拔(hot plugging)，
3D打印本身熱插基本係可有可無（你開始印之前就係諗住用SD印件，事前插咗個卡算係常識吧），放喺比較唔明顯嘅位址其實都算正確
[del]簡單D講就係減少部件
[/del]作者: seasky 時間: 2016-6-7 12:22
提示: 作者被禁止或刪除 內容自動屏蔽
作者: fred2088 時間: 2016-6-7 12:44
回復 51 #seasky
一般來說在正面正入是不好渣手的。。
正面左則入，不就手(一般人用右手)。。。
正面右則入，沒有位，個掣頂住或左住，
左面板入，唔就手
右面板入，就手及電路板可一體化。。。。所以用了這個。。
via HKEPC Reader for Android
作者: ustkl 時間: 2016-6-7 12:46
回覆 51# seasky
我唔覺側插有問題, 我合埋眼都插倒
作者: seasky 時間: 2016-6-7 13:48
提示: 作者被禁止或刪除 內容自動屏蔽
作者: fred2088 時間: 2016-9-7 22:10
回覆 52# fred2088

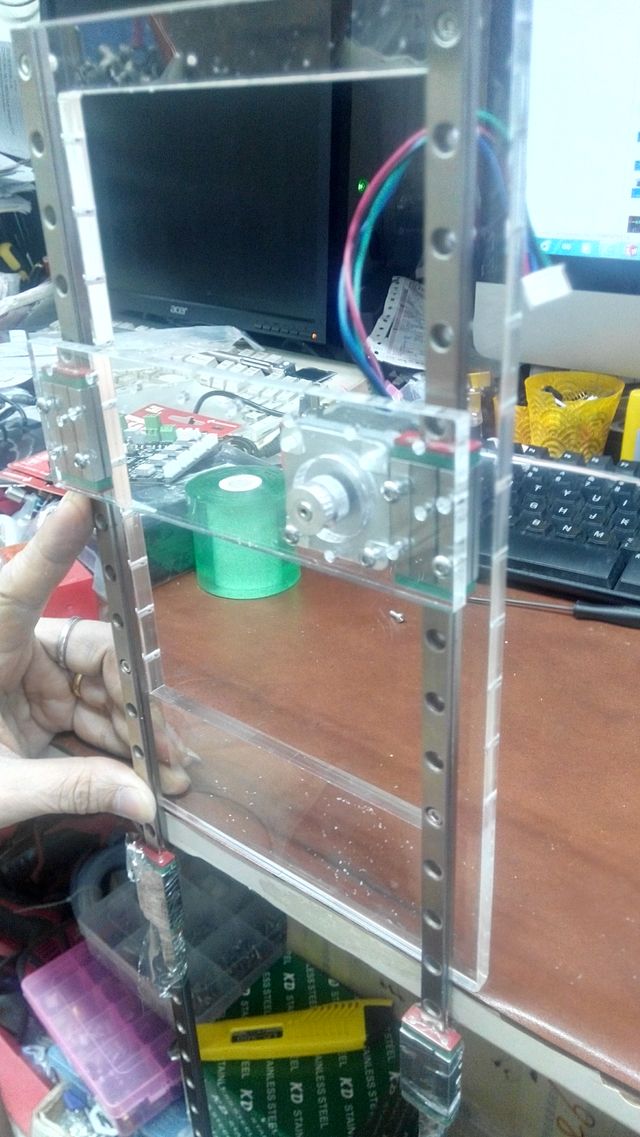

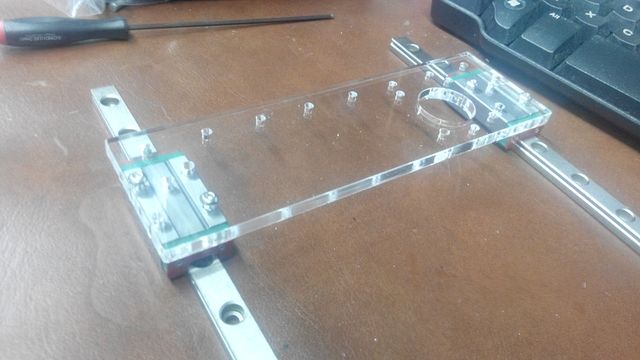

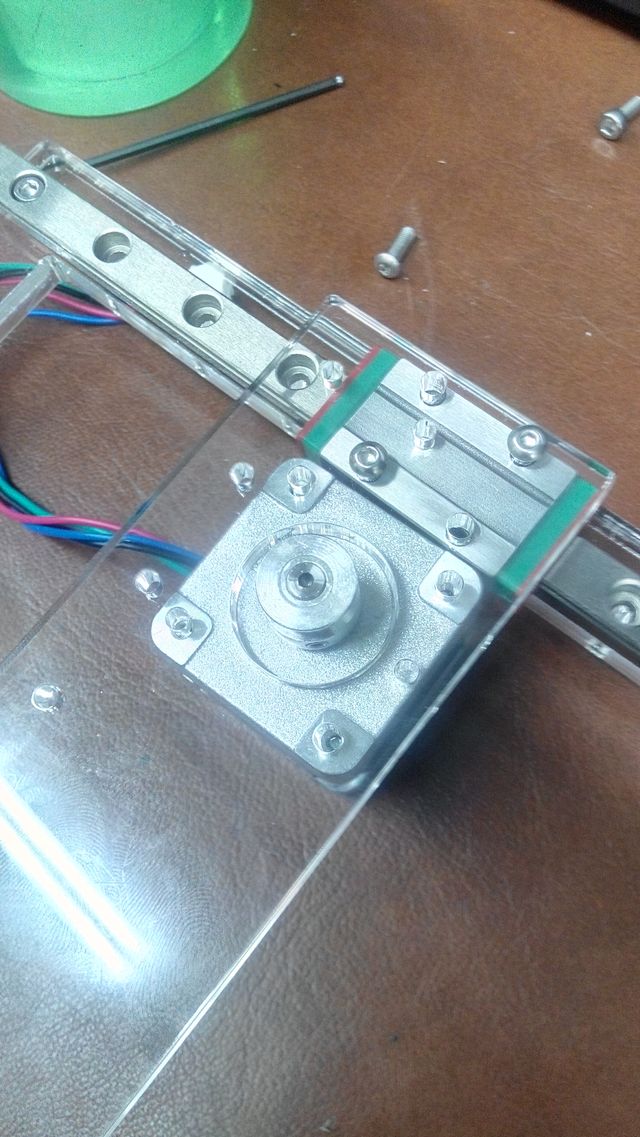

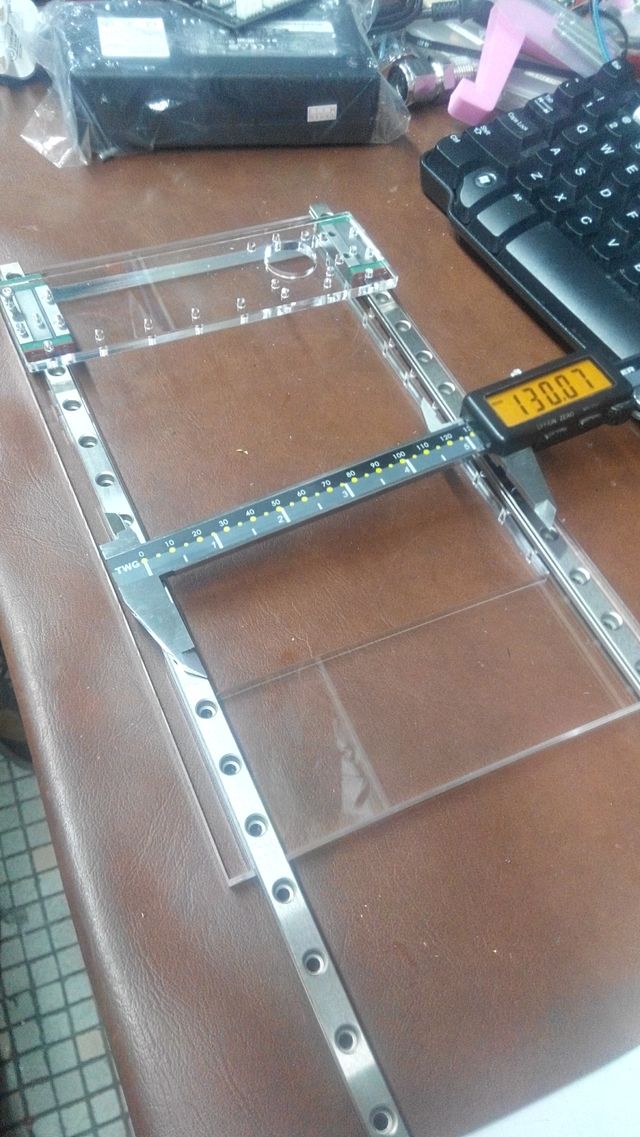

MK II 直線滑塊 試件 ....
最初初初試件 ...

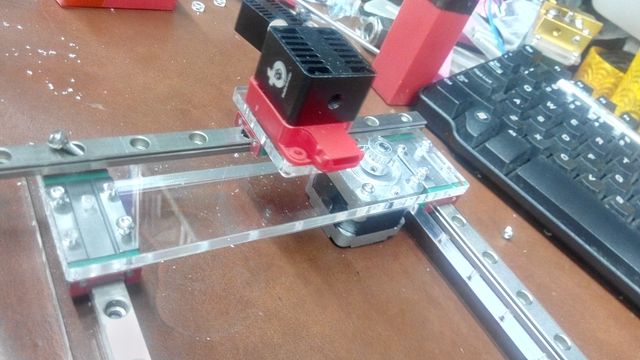

圖片附件: IMG_20160907_195858_HDR.jpg (2016-9-7 22:09, 50.4 KB) / 下載次數 35https://h2.hkepc.com/forum/attachment.php?aid=1920786&k=c1f814e2f015c7205b817217b9d67a12&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160907_194657_HDR.jpg (2016-9-7 22:09, 119.15 KB) / 下載次數 44https://h2.hkepc.com/forum/attachment.php?aid=1920787&k=ce7cf784cdf67956ca60c771c8af9d4b&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160907_194310_HDR.jpg (2016-9-7 22:09, 129.5 KB) / 下載次數 40https://h2.hkepc.com/forum/attachment.php?aid=1920788&k=92882bb429c761e56cd60e6d1bb44edc&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160907_193010_HDR.jpg (2016-9-7 22:09, 38.81 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1920789&k=95c0fb6a884a431dedfeb0754e79c691&t=1782223446&sid=XGHWgWIveR
圖片附件: IMG_20160907_192715_HDR.jpg (2016-9-7 22:09, 129.04 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1920790&k=2004f7891b8b8a27b654dfea0f91734d&t=1782223446&sid=XGHWgWIveR
作者: bam1a 時間: 2016-9-7 22:43
本帖最後由 bam1a 於 2016-9-8 00:45 編輯
回覆 fred2088
MK II 直線滑塊 試件 .... 最初初初試件 ...
fred2088 發表於 8/9/2016 00:10
貴多幾舊水喎咁樣
宜家有無實裝打印？
btw，假如我用線軌做Z，正常都係面對面好小小，可以壓縮多DD空間
作者: fred2088 時間: 2016-9-7 22:50
本帖最後由 fred2088 於 2016-9-7 23:02 編輯
回復 56 #bam1a
剛到！只是試吓順滑度及虛位先！
[youtube]vG2ZmO2qVYo[/youtube]
via HKEPC Reader for Android
