作者: vichui 時間: 2015-6-5 11:54 標題: CoreXY
有冇師兄玩近CoreXY機? 大家研究一下...
試左幾日Marlin好似有問題, 印圓型會行得好唔順..
想試Repetive又 compile 唔到, 冇時間攪住..
作者: linuxbaba 時間: 2015-6-5 15:20
本帖最後由 linuxbaba 於 2015-6-5 15:29 編輯
回覆 1# vichui
I used both Marlin and repetier firmware, no problem at all. They are almost same result.
What error when you compile the repetier firmware? Or you may try to use preview version of Arduino IDE to compile the Marline and test again with 印圓型.
BTW, I using Arduino 1.0.5
作者: g2david 時間: 2015-6-5 17:51
我正在研究中，砌緊，有什麼要注要呢？
作者: vichui 時間: 2015-6-5 19:13
我都係啱啱砌好仲tune近，要注皮帶要緊。Z平台剛性要夠，我用左塊桐木板， 唔夠硬，升降時震過貓皇
作者: vichui 時間: 2015-6-5 19:16
再試下先， 咩error冇睇， 一唔得就冇理住lu.
作者: linuxbaba 時間: 2015-6-7 16:53
如果印圓型有問題，可以用不同Arduino IDE compile。試吓啦
作者: vichuics 時間: 2015-6-17 10:37
問題己解決, 原來唔關Marlin事, 係部電腦舊+RepetierHost 問題..
CPU 處理唔到RepetierHost個3D realtime progress...
令到一要send 印圓型/ arc 的GCode send唔切, 行下停下, 好唔順..
一熄左3D realtime progress就冇事...
作者: g2david 時間: 2015-6-24 18:06
我剛剛整好 corexy. 但買個頭 e3d v6 唔係好出膠，又拆，又 set 大 step mm. 始終都得好幼的絲，能買左件垃圾，師兄各位有無介紹呢？
作者: vichui 時間: 2015-6-24 18:35
我剛剛整好 corexy. 但買個頭 e3d v6 唔係好出膠，又拆，又 set 大 step mm. 始終都得好幼的絲，能買左件 ...
g2david 發表於 2015-6-24 18:06
我都係用 E3D v6, 有冇試過換嘴？ 同埋呢排熱， 有時淘寶跟的30cm雞扇唔夠力， 轉了把靚仔40cm出膠先順。
作者: g2david 時間: 2015-6-24 19:33
我返去再試。又想問下點可以 set 準個z endstop 呢
作者: vichui 時間: 2015-6-24 23:41
還有可能係粒sensor揀唔啱， 温度唔夠。。
作者: vichui 時間: 2015-6-24 23:51
我部係SmartRapCore, z end stop我用induction proximity sensor呢做。。
作者: g2david 時間: 2015-6-25 00:20
本帖最後由 g2david 於 2015-6-25 00:24 編輯
回覆 12# vichui
我也是, 但是第一個layer , 完全貼在bed上, 你是不是用G92 做offset? 定有其它方法呢?
我的E3D v6, 發現上唔實, 而且個咀唔得, 加熱將膠清理, 跟住用六角匙推膠出來, 也很不順. 再用針清孔. 最後放入膠線都唔理想. 最後放棄那個cheap 咀. 原來自已有很多唔同賣家的咀, 找到一粒有marker. 而且細讀E3D v6 assembly guide. 發現這個頭重點是要將所有野拎實. 而且咀要突出來. 我加熱到185C,，，將管扭到盡頭, 跟住cool down. 放入新咀, 跟住再加熱, 發現管會鬆開. 再用鉗扭實, 再扭實咀, guide 話要有3Nm扭力, 我鬼有扭力計, 實就算了.
然後放入膠用手推, 發現好順, 0.4mm頭出到0.43絲, 185C. 而且可以整條拉出, 我覺得okay.. 明天再試.
.
圖片附件: 20150624091542.jpg (2015-6-25 00:20, 80.61 KB) / 下載次數 49https://h2.hkepc.com/forum/attachment.php?aid=1803424&k=59717e42386f0b1ad1b948c9bab46978&t=1781822921&sid=NOeC5QhV7
圖片附件: 20150624091543.jpg (2015-6-25 00:20, 63.83 KB) / 下載次數 37https://h2.hkepc.com/forum/attachment.php?aid=1803425&k=89a42ef5fab0e8c13e20f7eb7fd6d4c3&t=1781822921&sid=NOeC5QhV7
圖片附件: 20150624091545.jpg (2015-6-25 00:20, 61.28 KB) / 下載次數 31https://h2.hkepc.com/forum/attachment.php?aid=1803426&k=2edf1477d2f7ebb8e1a7bdde642db9d1&t=1781822921&sid=NOeC5QhV7
作者: vichui 時間: 2015-6-25 09:10
我的方法係放張80磅a4係平台， 1 後令到個嘴貼到張A4, Z +1 再 -1(hold 死個平台) , 之後鬆左個sensor, 調較到熄燈同著燈位置， 扭返實， 行g28之後, 睇睇a4紙有冇夾死或過鬆。 跟住會調埋個平台水平。 水平調好後， 再做一之g28 check下個位置ok唔ok.
作者: vichui 時間: 2015-6-25 09:11
我185C手推都出得順， 但要用210C先印到野。。 可能係膠問題
作者: g2david 時間: 2015-6-26 10:22
本帖最後由 g2david 於 2015-6-26 10:34 編輯
我昨晚follow 你個instruction, 將sensor 扭到臨界點到停下, 再做G28, 改probe_Z offset, 最後做完G28, 個頭會停在Z0.7, 我將佢推到Z0, 剛剛好和A4紙有小許磨擦 .
但G29, 做完, 個Z 變成Z+2.7, 項頭到Z+2. 好像G29 有2mm 誤差, 又搵唔到有乜#define 可以做offset. 我唯有用G code 將佢調低, 再歸零. 我的sequence 如下
G28
G29
G91;
G0 Z-0.7
G90;
G92 Z0
跟住就print, 距離就okay.
經過這幾天我有衝動去整個Z min endstop, 再加個servo drop 低支sensor. 個sensor 己鬆了, 又要改下佢.
解決了這個問題, 跟手要試E3D V6 和 調個出絲. E3D V6 扭實左好似健康左, 新咀又好似幾好, 衷在忘記了從那一間買, :-*
在圓周10.67mm 1/16 -> 標準是50. 215C 我推出0.37, 應該0.42 -> 我加到80 step /mm.
應該和1.75mm 0.4mm Kossel mini 比較才對, 隨手有一舊一模一樣的實物比較
Left 1.75 0.4mm CoreXY, Right 3mm 0.4mm Kossel mini
除此以外
感覺上和1.75mm kossel mini 印出來比較方, 角位比較sharp. 口水少左. Dimension 無tune 都叫準, 68mm -> 68.12mm. 反而kossel mini, 我tune 到發火, 個XY Ratio, 同Z高, tune 到Z, XY 比例又變, XY 20mm-> 20.2mm Z 。就準,
忘記了, 我部是跟這個 http://www.instructables.com/id/Vulcanus-V1-3D-Printer/ 但作者instruction好rough, 好多估估下, BOM 50%唔準, 我自已改個sensor. 我想改用這個頭 http://www.thingiverse.com/thing:730199 (即是印出來的) 可惜是桿距45mm , 我的是50mm. 考慮用Mk7 直接改落去.
但首先我要學識Openscad 和Solidworks 先動手.
圖片附件: 20150625185001.jpg (2015-6-26 10:07, 128.46 KB) / 下載次數 49https://h2.hkepc.com/forum/attachment.php?aid=1803846&k=48635f0999515b56e9134e54e083e7fd&t=1781822921&sid=NOeC5QhV7
圖片附件: 20150625185001(2).jpg (2015-6-26 10:14, 98.63 KB) / 下載次數 47https://h2.hkepc.com/forum/attachment.php?aid=1803847&k=5e43063f75d7df726a6a2195c2e5760a&t=1781822921&sid=NOeC5QhV7
圖片附件: 20150625185001(1).jpg (2015-6-26 10:14, 101.25 KB) / 下載次數 37https://h2.hkepc.com/forum/attachment.php?aid=1803848&k=8ab6c8f64d42666866578f670836be2a&t=1781822921&sid=NOeC5QhV7
圖片附件: 20150625185001(3).jpg (2015-6-26 10:34, 132.28 KB) / 下載次數 57https://h2.hkepc.com/forum/attachment.php?aid=1803853&k=ad6b058bb71a366fa4c99c27a51ebae0&t=1781822921&sid=NOeC5QhV7
作者: vichui 時間: 2015-6-26 12:42
部機印得好好質素。。
作者: vichui 時間: 2015-6-26 13:06
我 z_probe_offset set做0, 直接較sensor高低。。
作者: jerrychan0610 時間: 2015-12-28 11:25
打算入手COREXY, 請問有無咩方案可以提供一下
THANKS
作者: vichui 時間: 2015-12-28 15:29
打算入手COREXY, 請問有無咩方案可以提供一下
THANKS
jerrychan0610 發表於 2015-12-28 11:25
我用smartrapcore, 但大改，
仲有3ds, 同vulcanus,
如果細機可試下tw mini cube
作者: jerrychan0610 時間: 2015-12-28 16:46
我用smartrapcore, 但大改，
仲有3ds, 同vulcanus,
如果細機可試下tw mini cube
vichui 發表於 2015-12-28 15:29
呢部有睇緊, 因為佢用好多胶件, 但把自己印出嚟唔好, 睇下有無全金屬件.
作者: g2david 時間: 2015-12-29 11:11
http://www.instructables.com/id/Vulcanus-V1-3D-Printer/
膠版
https://github.com/jand1122/RepRap-XY
鋁
https://github.com/zelogik/AluXY
作者: g2david 時間: 2015-12-29 11:33
我自己將原設計縮細. 變成好似TW Cube. 但這個design 用了直推. 後來上面換了wade extruder. 你也可以做遠程. 但要自已縮細個x carriage. 有fscad 原圖, 易改, 我用solidworks 重新畫過也很易. 個x carriage design 係可以接受好多third party 野, 好compatible.
我現在研究緊將個 x carriage, 變成垂直, 可以用mk7組噴嘴, 易D變身.
如果你用這個再send 多D 資料. 缺點是,
1. Z設計不是很刊理想, 難調平,
2. 無end stopper. 我自已用bluetac 貼住. :-)
最新改版 https://github.com/Protarios/RepRap-XY
圖片附件: mini2.jpg (2015-12-29 11:24, 90.47 KB) / 下載次數 44https://h2.hkepc.com/forum/attachment.php?aid=1854196&k=45053ada079da72a92e975a7c6aae810&t=1781822921&sid=NOeC5QhV7
作者: g2david 時間: 2015-12-29 11:42
http://www.instructables.com/id/Vulcanus-V1-3D-Printer/
現在己改wade extruder. 部細機係佢印出黎. 當然這部機是kossel mini 印出黎.
只是原設計是很大部, 整完個架被人少到飛街.
圖片附件: 20150625185001(3).jpg (2015-12-29 11:38, 132.28 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1854198&k=2f790773d64258c289ba069eab49c7d0&t=1781822921&sid=NOeC5QhV7
作者: jerrychan0610 時間: 2015-12-29 14:27
打算用呢個方案.:
圖片附件: Hulk CoreXY 3d v3 Sep 22 belt Layout A.jpg (2015-12-29 14:27, 63.99 KB) / 下載次數 29https://h2.hkepc.com/forum/attachment.php?aid=1854249&k=69e7953cbeeb7ca77b8788e2c8fbcbc1&t=1781822921&sid=NOeC5QhV7
圖片附件: Hulk CoreXY 3d v3 Sep 22 belt Layout B.jpg (2015-12-29 14:27, 53.89 KB) / 下載次數 31https://h2.hkepc.com/forum/attachment.php?aid=1854250&k=fb90a0cea370ff9b6fe005bbafa4ab14&t=1781822921&sid=NOeC5QhV7
圖片附件: Capture d__cran 2014-12-13 a_ 18_18_46_調整大小.png (2015-12-29 14:27, 149.39 KB) / 下載次數 39https://h2.hkepc.com/forum/attachment.php?aid=1854251&k=4417ce85492c4b2de88c7d150f094f5c&t=1781822921&sid=NOeC5QhV7
圖片附件: Capture d__cran 2014-12-13 a_ 18_18_37_調整大小.png (2015-12-29 14:27, 142.11 KB) / 下載次數 32https://h2.hkepc.com/forum/attachment.php?aid=1854252&k=d45a8126a7e88d26b8a02fc1c67fa871&t=1781822921&sid=NOeC5QhV7
圖片附件: Capture d__cran 2014-12-13 a_ 18_18_31_調整大小.png (2015-12-29 14:27, 72.58 KB) / 下載次數 24https://h2.hkepc.com/forum/attachment.php?aid=1854253&k=09cf3c78ec6aeb144a0ef1e2eaf016ac&t=1781822921&sid=NOeC5QhV7
圖片附件: Capture d__cran 2014-12-13 a_ 18_18_15_調整大小.png (2015-12-29 14:27, 141.51 KB) / 下載次數 24https://h2.hkepc.com/forum/attachment.php?aid=1854254&k=f213404f598929c978576459bb6a61a5&t=1781822921&sid=NOeC5QhV7
圖片附件: Capture d__cran 2014-12-13 a_ 18_18_04_調整大小.png (2015-12-29 14:27, 134.89 KB) / 下載次數 28https://h2.hkepc.com/forum/attachment.php?aid=1854255&k=c7c814112968a2cf0e37b5b8e801ccf9&t=1781822921&sid=NOeC5QhV7
圖片附件: Capture d__cran 2014-12-13 a_ 18_17_54_調整大小.png (2015-12-29 14:27, 146.13 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=1854256&k=d67f6f45c9c44ae150dbf2174daf3568&t=1781822921&sid=NOeC5QhV7
作者: g2david 時間: 2015-12-29 16:03
回覆 25# jerrychan0610
x Carriage 看似用膠片做, 這個有plan未?
我想抄個Z
作者: jerrychan0610 時間: 2015-12-29 16:54
回覆 jerrychan0610
x Carriage 看似用膠片做, 這個有plan未?
我想抄個Z
g2david 發表於 2015-12-29 16:03
Z我都打算行BEL, 唔行絲杆.
SIZE 會係: 250*250*250
作者: vichui 時間: 2015-12-30 13:28
corexy好得意的， 膠件唔靚，只要兩條belt拉力均衡， 印出來都ok, 我由木頭件印膠件，第三代就已經好靚。。
作者: jerrychan0610 時間: 2016-1-14 09:59
按TW MIN那机的尺寸去订料, 真系好细部...
装左个电机...无乜位...
作者: palpatrick 時間: 2016-1-15 17:53
回覆 24# g2david
Ching 你部機有幾大，可以印幾大面積？
印件唔多！好以下面個部都整到幾靚仔！
作者: fred2088 時間: 2016-1-15 18:03
回復 30 #palpatrick
可以用28步進嗎？
via HKEPC Reader for Android
作者: palpatrick 時間: 2016-1-15 18:21
回覆 31# fred2088
睇下你要幾大部啦！細細地就28, 但係作者就用42！
作者: vichui 時間: 2016-1-15 22:55
回覆 30# palpatrick

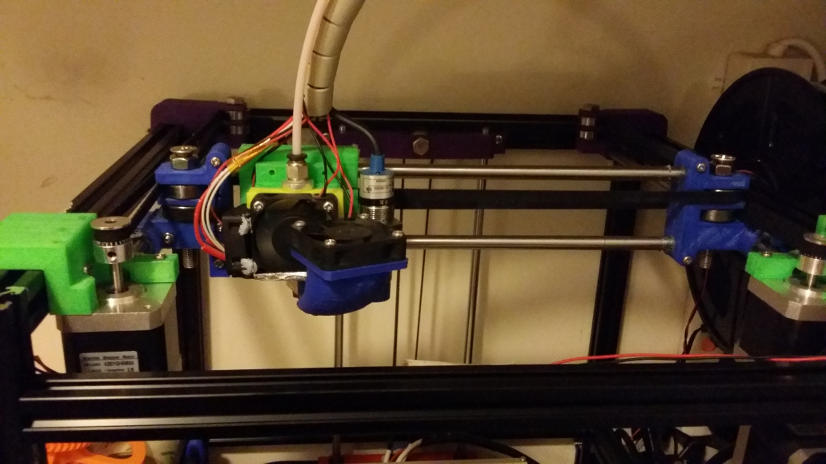

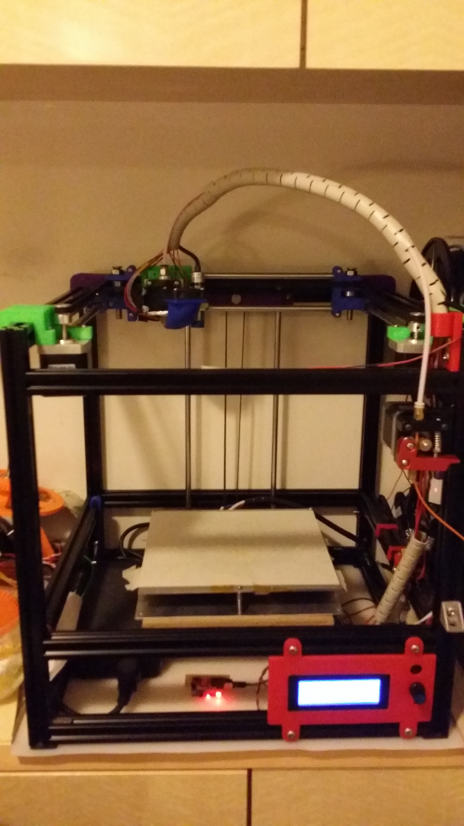

我部改成這樣：－
圖片附件: 20160115_223620s.jpg (2016-1-15 22:55, 62.9 KB) / 下載次數 46https://h2.hkepc.com/forum/attachment.php?aid=1858381&k=062c8e06dcc6f40a10b9637a87f0db0a&t=1781822921&sid=NOeC5QhV7
圖片附件: 20160115_223603s.jpg (2016-1-15 22:55, 61.84 KB) / 下載次數 52https://h2.hkepc.com/forum/attachment.php?aid=1858382&k=d1d8d59142d6838149ebc0214cbcbdfb&t=1781822921&sid=NOeC5QhV7
作者: fred2088 時間: 2016-1-15 23:13
回覆 33# vichui
機幾大, 印幾大 ? ....
可用 1515 及 28 步進嗎 ?!
作者: vichui 時間: 2016-1-15 23:23
回覆 34# fred2088
40cmx38cmx40cm
print area 18.5cmx20cmx25cm
用42motor
我部係用舊2020加新2020, 個frame Y同Z over size 左好多，
分別係25mm 同50mm
作者: palpatrick 時間: 2016-1-16 00:05
回覆 35# vichui
花咗好多心機啊!
好以全部件都PRINT過哂咁!
CoreXY 雖然打印比率唔高!
但好處就係四平八穩! 易TUNE! Sure win!
作者: vichui 時間: 2016-1-16 16:21
回覆 34# fred2088
SmartRapcore 個設計只係印件比較少，但個design都幾嘥位的，
要細幾都係睇第二部..
作者: palpatrick 時間: 2016-1-16 16:42
Tinyboy 跟 CoreXY 比
15x15x21 (8x8x8)
Tinyboy 10.84%
Corext 15.21%
以Ching 嘅Size,返而優勝！
作者: fred2088 時間: 2016-1-16 17:07
回覆 38# palpatrick
要同 Fatboy 比先得 .... 印 200x200x200 ...
作者: vichui 時間: 2016-1-16 21:30
本帖最後由 vichui 於 2016-1-16 21:57 編輯
回覆 vichui
花咗好多心機啊!
好以全部件都PRINT過哂咁!
CoreXY 雖然打印比率唔高!
但好處就係四 ...
palpatrick 發表於 2016-1-16 00:05
ching好眼力， 我印1代原本用12mm MDF板的， 但個共嗚太勁，冇咩時間用到， 之後印第二代件，改lm8uu轉用PTFE銅套， 宜家第三代件改2020 鋁， 把所有單薄的地方加強強度， 四角件原本得一面收羅c, 對角收羅c, z平台由70mm加闊到120mm, 上下mount位由10mm加到20mm厚。。。
作者: palpatrick 時間: 2016-1-17 15:48
師兄直接灌名Vic coreXY.
