作者: pctine    時間: 2022-6-13 16:13     標題: Asustor AS6706T 6 Bay Dual 2.5GbE NAS 開箱分享

本帖最後由 pctine 於 2022-6-13 16:26 編輯


Asustor AS6706T NAS 開箱分享

這次特別向 Asustor 借測一台 AS6706T 6 bay Dual 2.5GbE NAS,  不如先來看看 SMB3 MultiChannel 的實測.



2.5GbE single port:


啟用 SMB3 MultiChannel (2.5Gb dual channel), 傳輸速度馬上加倍.

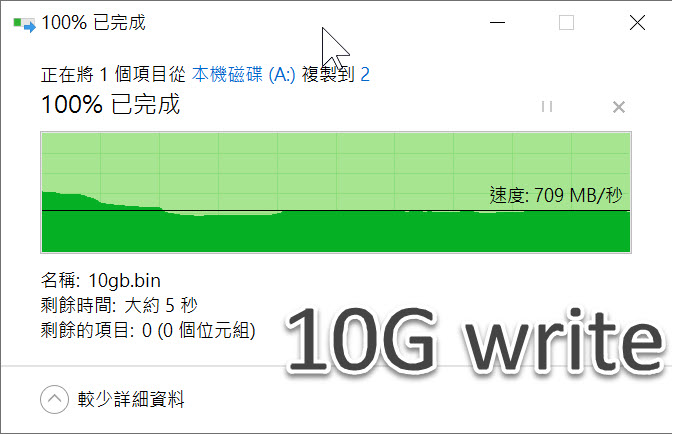

加裝 10GbE 網卡後, SMB 循序讀寫大約在 975MB/s & 709MB/s 左右,



傳輸效能都算不錯.

圖片附件: 2022-06-13_16-08-21.jpg (2022-6-13 16:10, 144.54 KB) / 下載次數 184
https://h2.hkepc.com/forum/attachment.php?aid=2325000&k=5b44fd39a3606d547cceccfccd3f649a&t=1782078962&sid=38ce7qr89V



圖片附件: 2022-06-13_16-10-49.jpg (2022-6-13 16:11, 116.99 KB) / 下載次數 166
https://h2.hkepc.com/forum/attachment.php?aid=2325005&k=ad1219c64c7a296e5c0c9671e1ecb75d&t=1782078962&sid=38ce7qr89V



圖片附件: 10g-nic(read).jpg (2022-6-13 16:13, 65.87 KB) / 下載次數 179
https://h2.hkepc.com/forum/attachment.php?aid=2325006&k=71c75869d0788fdb56c7502547e06b7c&t=1782078962&sid=38ce7qr89V



圖片附件: 10g-nic(write).jpg (2022-6-13 16:13, 72.11 KB) / 下載次數 179
https://h2.hkepc.com/forum/attachment.php?aid=2325007&k=96f90ab9ed070230284a02a0b6f6e1b0&t=1782078962&sid=38ce7qr89V



圖片附件: IMG_20220606_020462.jpg (2022-6-13 16:14, 110.59 KB) / 下載次數 167
https://h2.hkepc.com/forum/attachment.php?aid=2325008&k=03d56dd3d4afd4f0285bbb65bd309cbc&t=1782078962&sid=38ce7qr89V

---

作者: pctine    時間: 2022-6-13 16:15

本帖最後由 pctine 於 2022-6-23 14:57 編輯

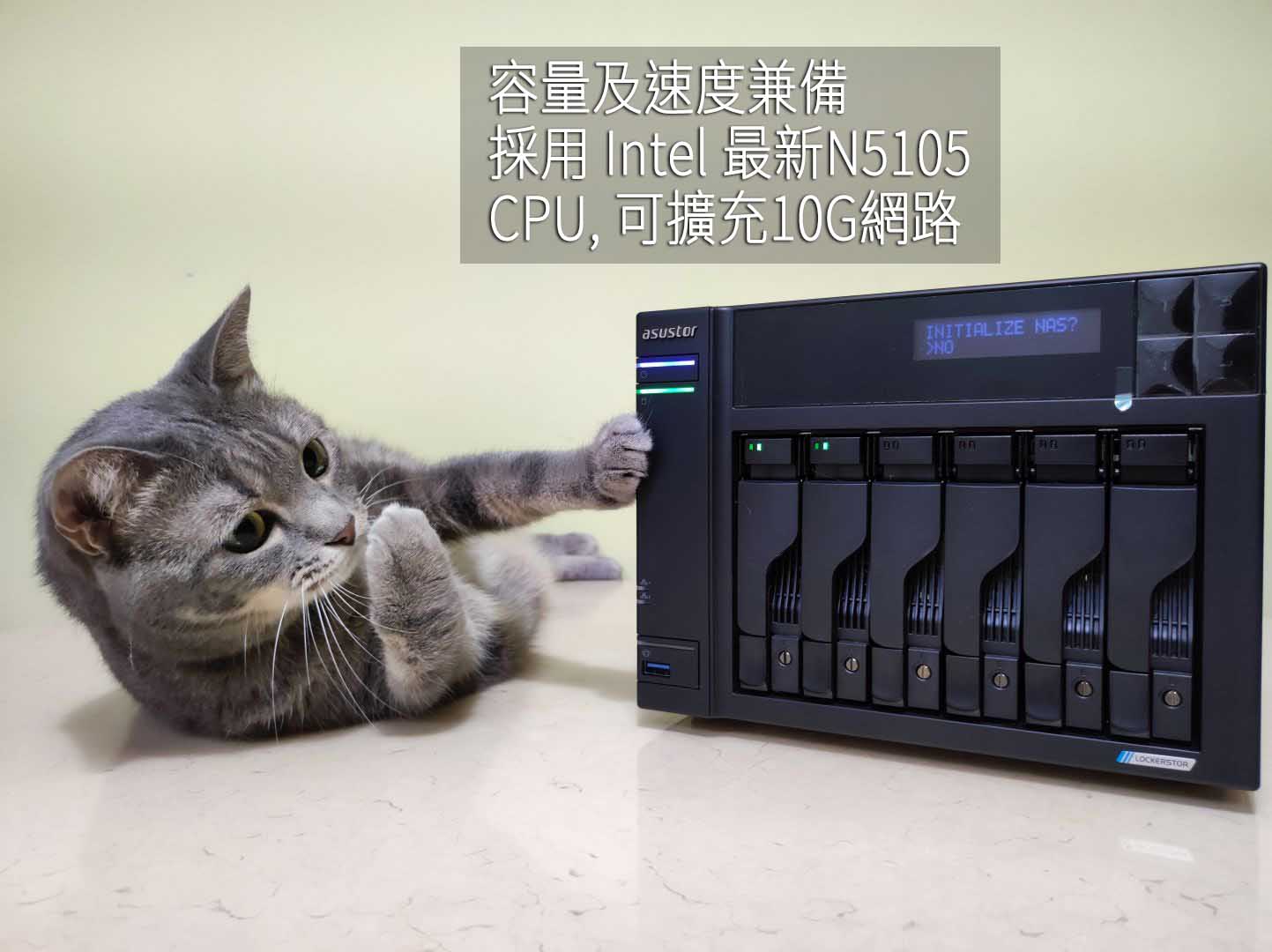

這次向 Asustor 華芸借測的是最新的 AS6706T 6 Bay NAS, 搭配 Intel Celeron Mobile 最新十代 CPU N5105 四核心處理器 (處理器代號 Jasper Lake), 在效能上較前一代的 Gemini Lake J4125 提升不少 (官方數據平均效能提高 31%), 另外本身已內建 Dual 2.5GbE 網口, 以及 M.2*4 SSD Socket, 在標配下就能發揮不錯的存取效能.

Asustor LOCKERSTOR 6 GEN2 系列 (AS67XXT) 本身共有三個機型, AS6702T/AS6704T/AS6706T 共提供 2/4/6 Bay 的選擇, 而此次商借的就是此系列最高階的 AS6706T 6 Bay NAS, 原廠是定義此系列為 "創作者 Pro 系列", 主推如影音創作者, Youtuber 等領域. 但自己實測及依此 NAS 所提供的軟硬體功能及效能, 對於中小企業以及家用其實都蠻適用的.

華芸AS6706T規格介紹
詳細規格大家可以參考官網. (原廠規格連結)
這裡僅列出自己覺得 user 會比較關心的部份.
1.Intel N5105 4-Core CPU: 總之這是 Intel Celeron Mobile 最新的十代CPU,比前一代快很多.
2.已內建 8GB DDR4 RAM, 最大可擴充至 16GB: 標配 8GB RAM 已經相當夠用了. 不太需要再擴充.
3.內建 Dual 2.5GbE 網卡: 一般 NAS 大多內建的是 1GbE 網口, 這台標配就是雙 2.5GbE, 速度是傳統的 1GbE 的 2.5倍, 家用或工作室是綽綽有餘, 如果你是速度追求者, 它可以再擴充 10GbE 網卡. 是 1GbE 的 9-10倍速.
4.內建 M.2 SSD Socket*4: M.2 存取速度至少是傳統硬碟的四倍以上, 這台可插 M.2*4支, 3.5"/2.5" 硬碟可裝六顆, 在速度及效能上可以互補.
5.內建 USB 3.2 Gen2 高速Port: 這可以用來做為外接 USB 碟備份或是交換資料用. 例如外拍的素材直接插上 NAS USB port, 過資料到 NAS 儲存空間.

上面提的都是硬體上的部份, 而在軟體部份, 本身 Asustor NAS 支持 btrfs 檔案系統, 可排程建立快照, 將每日 NAS 上面的資料建立複本, 當遇到檔案誤刪或是中毒時, 可以直接還原複本, 其他如在外可以透過電腦或是手機存取家中或是公司的檔案, 或者快速分享檔案給朋友, 客戶廠商等, 這些都是現代 NAS 的基本功能了.


對了, 實測的部份, 由於 AS6706T NAS 內建 2.5GbE 網路, 直接將 NAS 接到一台 Asustor 5 Port 2.5GbE Switch 即可, 並利用一台 Intel i3-9100 Windows 10 PC 家用電腦進行讀行測試 (這規格再家常不過, 相信採用更高階電腦可以得到更理想的實測數據)


AS6706T NAS 可擴充 10GbE 網卡, 搭配的是 AS-T10G2 10G 網卡, 這卡不僅可使用於 PC, Mac, 更可直接使用在 Asustor NAS, 本身有附 AS67 NAS 專用的擋板.
<a href="https://attach.mobile01.com/attach/202206/mobile01-2fe0a5c9ce2f4289edbb91b026e0d843.jpg">


用 Apacer  NAS 專用 SSD來實測
NAS 大家最關心的不外乎就是它的效能及功能, 為了能測出 AS6706T NAS 的最高傳輸能力, 特別採用了 Apacer 宇瞻科技專為 NAS 設計的 PPSS25 系列 SSD <a href="https://nasssd.apacer.com/" target="_blank">(官網連結)</a>, SSD 較一般硬碟能夠提供更高速的存取能力 (SATA SSD 大約循序存取效能在 500MB/s 左右, 是一般硬碟的四倍以上, 而 random I/O 隨機存取效能更是大勝傳統硬碟), 而 Apacer NAS SSD 是專為 NAS 7x24 全年無休的環境所設計, 且提供長達五年的產品保固.

這次採用的是 Apacer 1TB NAS SSD. 我們會先在 Windows 10 PC 上得出其大致平均讀寫效能, 再實際安裝到 AS6706T NAS, 這樣對實測的數據比較才有參考價值.









在 Windows 10 PC (intel i3-9100 PC) 上面實測的數據, Apacer NAS SATA SSD 表現如預期, 其循序讀寫效能大約落在 500-540MB/s 左右.






另外 Apacer 還有提供 PP3480 M.2 PCIe SSD 系列, 有別於前面的 2.5" SATA SSD, PP3480 它是 PCIe 規格, 可以直接插在 AS6706T 的 M.2 Socket, 其平均存取效能更是 SATA 規格的 4~5 倍以上, 能夠提供更高速存取的需求.



SSD, HDD & 10GbE網卡怎麼搭配?
對於 AS6706T 6 Bay NAS, 其能提供 M.2 Socket*4, 再加上 6顆 3.5"/2.5" HDD/SSD, 而如果將 M.2 介面卡移除, 更可以擴充 10GbE 網卡, 應付更高速存取的需求, 那麼到底要怎麼搭配?

其實這就是下列這幾個要素的排列組合:
1.所需要的總儲存空間. 區分為高速存取SSD, 以及高容量HDD.
2.是否有10GbE網卡的需求?

*對於一般中小企業以及家用的需求, 其內建的 2.5GbE 雙網卡已經能提供不錯的存取效能, 對次此類的 user, 我會建議採用標配, 大容量的 HDD 依需求購買 2-6顆, 採用 RAID 1/5/6 來建置. (RAID 的容錯機置請自行參考原廠官網說明), 而對於需要高速存取的部份, 例如將檔案直接儲存在 NAS 上面做即時的剪輯及編修, 此時可以購買 M.2 PCIe SSD, 而 AS6706T 提供四個 socket, 最多可插四支. 這四支 SSD 又能做為儲存空間使用, 又或者規劃為 SSD Cache, 當做 HDD RAID 的快取使用, 總之它是很靈活的.

*如果有更高速存取 10GbE 網卡的需求, 此時勢必必須將 AS6706T 上面的 M.2 Card 移除, 並裝上 10GbE 網卡, 此時建議的配置方式為 6 Bay 部份可以採用 HDD RAID & SATA SSD 混合儲存空間的應用方式, 例如對於總儲存空間容量如果能用 All Flash (SSD) 來建構時, 採用至少四顆 SATA SSD 建立 RAID5, 在 AS6706T 就差不多能夠吃滿 10GbE 整個頻寬了, 而對於需要大空間又需要速度的用戶, 例如採用 HDD*4 (RAID5) + SSD*2 (Read Cache) 這樣的架構, 就能兼顧容量及速度.

確實在 AS6706T 的設計上, 如果要加裝 10GbE 網卡, 就必須移除 M.2 擴充卡, 在整體容量及效能的規劃上必須更費心, 但透過良好的規劃, 仍能在容量及效能上取得一個平衡點


華芸AS6706T開箱














































華芸AS6706T讀寫效能
這部 AS6706T 6 Bay NAS 在儲存空間及效能的規劃上相當容易, 在文章末有附上 "內部儲存空間讀寫效能實測", 實際上已經幫大家先抓出搭配傳統硬碟, SATA SSD 以及 M.2 PCIe SSD 時的讀寫能力了, 基本上都能到預期的效能.

簡單說, 當採用傳統硬碟時, 搭配 HDD*2 (RAID1), HDD*3 (RAID5) 或 HDD*3(RAID6) 這樣的組合時, 實測的用戶端 Windows 10 PC 透過 2.5GbE 連上 NAS, 都能跑到滿速. 接近 300MB/s 的循序讀寫效能, 這比傳統 1GbE NAS 連線快了 2.5倍左右 (確實如預期)




<b>2.5GbE & 10GbE Port 傳輸效能</b>
使用 NAS 單一 2.5GbE Port, 讀寫效能大約在 250~300MB/s 左右.


如果是透過 NAS 上面加裝 10GbE 網卡, 並採用 2.5" SATA SSD, 此種組態可以得到最高的傳輸效能, 未經優化大致上都能跑到 500~800MB/s (官方實測數據更高)



<b>啟用 SMB3 MultiChannel 功能</b>
AS6706T 支持最新的 SMB3 MultiChannel 功能, 也就是合併 NAS 上面的兩個 2.5GbE Port 得到近兩倍的讀寫能力, 直接在 NAS & Windows 10 上面啟用 SMB3 MultiChannel.
Windows 10 PowerShell 輸入以下指令.
Set-SmbClientConfiguration -EnableMultiChannel $true
Get-SmbClientNetworkInterface
Get-SmbConnection
Get-SmbMultichannelConnection -IncludeNotSelected

從 NAS 上面托拉一個 10GB file 到電腦, 讀取大約來到兩倍的




啟用 SMB3 MultiChannel 透過 NAS 上面的兩個 2.5GbE Port, 不需要購買網管支援 LACP (802.3ad) 的 switch, 就能得到近兩倍的傳輸效能.


結語
在這次實測部份主要著重在 Asustor AS6706T NAS 的傳輸效能, 而軟體功能性方面如快照, 備份軟體, 多媒體應用, 以及和雲端公有雲同步的諸多功能, 由於過去己經介紹很多, 可參考之前的分享.

而在傳輸效能上, AS6706T 結合了 M.2 NVME, & 2.5"/3.5" SSD/HDD, 並可以擴充10GbE 網卡, User 可以依自身需求容量及效能調整配置, 透過標準配置的雙 2.5GbE 網卡, 啟用 SMB3 MultiChannel 多通道傳輸功能, 就可以得到不錯的讀寫效能, 唯一較不方便的一點, 就是當欲擴充 10GbE 網卡時, 必須將原有的 M.2 擴充卡移除, 這部份是要特別注意的地方.

---

作者: 飯團A號    時間: 2022-6-13 17:31

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: pctine    時間: 2022-6-13 17:46



咁大嘅 NAS 你冇睇到?

---

作者: 飯團A號    時間: 2022-6-13 18:52

提示: 作者被禁止或刪除 內容自動屏蔽

---

作者: kk30    時間: 2022-6-13 19:05

出貓通常會獲得好評

---

作者: Mickey616    時間: 2022-6-13 19:08

多謝華碩特約！

---

作者: louis2021    時間: 2022-6-14 13:42

正到爆, 可惜沒有TRADE IN
用緊AS66 系列換唔到

---

作者: pctine    時間: 2022-6-14 15:19



AS66 都唔錯. 應該唔需要 upgrade.

---

作者: 風十三    時間: 2022-6-14 15:20

睇完心痕痕地

---

作者: S.Bruce    時間: 2022-6-14 17:19

trade in coming soon~~ preparing

回覆 8# louis2021

---

作者: louis2021    時間: 2022-6-14 18:17

回覆 11# S.Bruce


    堅~??? 咁我等架喇

---

作者: blkbd5    時間: 2022-6-14 20:38

Asustor 同 Syno 兩個極端，A 賣硬件，S 賣軟件，
當年買AS202TE，等佢軟件改善，最後都系用番 S 機！

---

作者: pbodq    時間: 2022-6-14 23:08

進來只為貓吸引

---

作者: pctine    時間: 2022-6-19 12:46

本帖最後由 pctine 於 2022-6-20 01:29 編輯

UniFi Protect NVR 錄影備份到 Asustor AS6706T NAS 測試.

UniFi Protect NVR 本身冇提供監控錄影備份功能, 近排有網友提到可利用 NAS 來備份, 啱啱用咗 AS6706T NAS 實測一吓佢嘅 Surveillance NVR 套件, 並分享部份重點.

1.UniFi NVR RTSP 提供嘅 url address 同埋 port number 有少少問題, 我諗佢唔想俾你備份至其他 device. 呢度要注意.

2.Asustor NAS 官方文件完全冇提到點樣收埋 IP CAM RTSP stream.

用 NAS 來備份 IP CAM RTSP 串流, 本身 AS6706T NAS 提供四個免費授權, 一支 IP CAM 就需要一個授權, 各家 NAS 提供嘅 free 授權數目都有唔同, 呢度要特別注意.
Asustor NAS 備份 UniFi 錄影

---

作者: pctine    時間: 2022-6-20 01:35

本帖最後由 pctine 於 2022-6-20 01:52 編輯

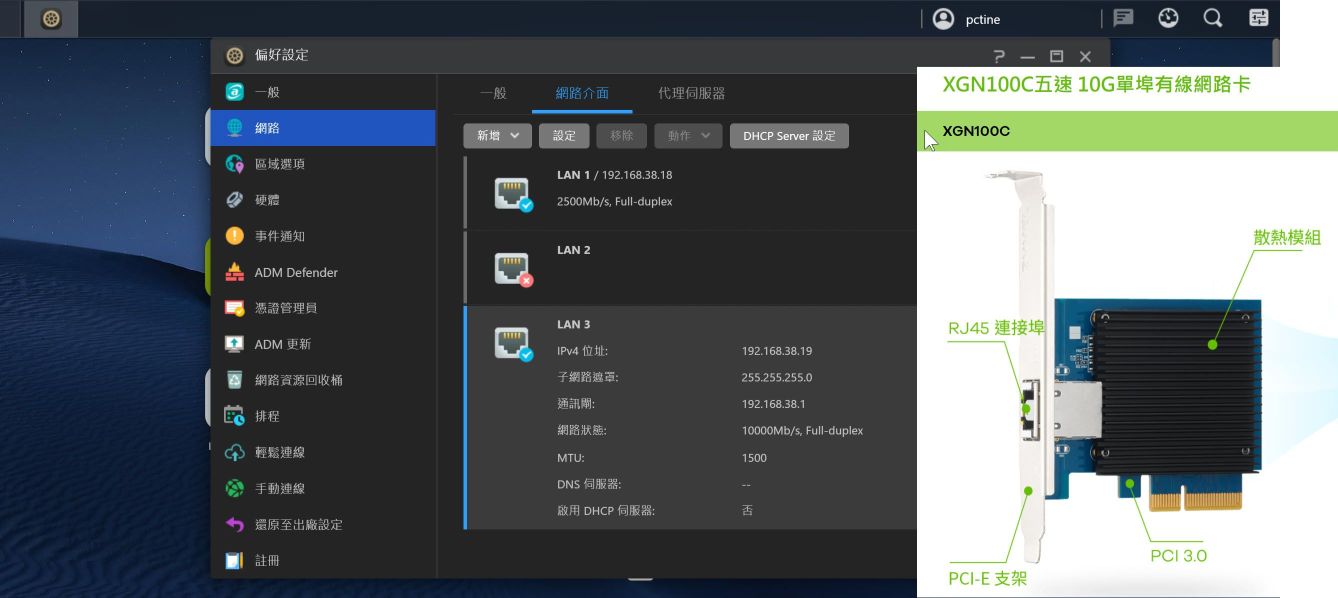

Asustor AS6706T NAS 搭 3rd party 10GbE Card?

下個禮拜呢部借測嘅 AS6706T NAS 要返俾原廠, 臨別前試吓 3rd party 10GbE 網卡啱唔啱呢部 NAS?

試咗嘅係 Zyxel 10GbE Multi-Giga 網卡, 佢都係 Aquantia chipset 來架, 開機都可以睇到呢個 10GbE 網卡.  不過建議原廠卡都唔係幾貴, , 而且原廠一定係 100% 兼容, 仲有 3rd party 網卡少咗后擋板.


圖片附件: 2022-06-20_01-20-09.jpg (2022-6-20 01:35, 70.28 KB) / 下載次數 85
https://h2.hkepc.com/forum/attachment.php?aid=2326284&k=d9241a55914f45a1714c03a16c6fd65d&t=1782078962&sid=38ce7qr89V

---

作者: rfdingo    時間: 2022-6-20 10:12

玩左陣demo ，界面好用左好多，純易用計而家都諗得過

無得加其他ddns去更新？ 如 duckdns ，見有人提有app但app ctr 見唔到...
power sch 得星期1-7，無得 每個月
內建fw 無得block by地區
之前有師兄提vm 係 virtualbox黎，唔知一般用有無大影響

可惜已經用緊ds1621+ ，黎緊換部backup都應該唔會掉太大舊錢去試

---

作者: louis2021    時間: 2022-6-20 12:55

A 記個EMAIL SERVER 簡單好用, 同埋N個平台同步直播功能好有用
論壇又有個PATRICK 長駐提供 非官APPS同BUG FIX

---

作者: fakeman    時間: 2022-6-20 14:04




    VM 如果你全部獨立運作咪好似無嘢

但想做 internal communications 冇咗 vSwitch 果 d 就好頭痕，唔通下下都搵個 physical port 做 termination 咩

---

作者: rfdingo    時間: 2022-6-20 14:10

本帖最後由 rfdingo 於 2022-6-20 14:40 編輯



    部機個 setting > network > adapter #度
選attached to "Internal Network"
名個位，幾個vm 入同一個 唔係就已經 通到？

*我係早排用NB 裝VB 黎試 pfsense <-> Linux
將pfsense port 2 set intnet
將pfsense port3  set intnet2

Linux  個adapter  set intnet 就只連到 上面pfsense port 2  既 intnet
set intnet2 就只連到 上面pfsense port 3  既 intnet2
https://www.virtualbox.org/manual/ch06.html#network_internal

不過唔知asustor 上面既有無

---

作者: fakeman    時間: 2022-6-20 16:11




    咁你係搵個 physical port 做出口，咪即係同我講既一樣。但如果你部 NAS dual port，2 個口都有佢本身嘅用途，你仲搵邊個 adaptor? 仲有，如果你 terminate 去 physical 1G port，你就係行 1G...但 vSwitch 係不受限制（要留意 OVS 俾你既 interface 可能係寫 10G 但實際可以快過呢個數，因為 10G 呢樣嘢係 OS 需要嘅 reporting）

---

作者: fakeman    時間: 2022-6-20 16:15

如果單純 OVS，就算你 NAS 冇 physical 10G port 佢都可以 Guest<>Guest 行到超過 10G speed，當然用 vbox 係可以特登裝個 OVS Guest 去玩呢樣嘢但就架床疊屋.....

---

作者: rfdingo    時間: 2022-6-20 16:29




    -.-
唔明點樣 搵個 physical port 做出口

我自己部pc 個vbox 試pfsense時
pfsense set 左3張  network 卡
port 1 同我pc 同一個 physical port  2.5g lan一條線 出router  各自係 router度囉 個獨立ip 同時用無問題
port 2 係 internal network 1 無綁 physical port
port 3 係 internal network 2 無綁 physical port  (試野先開多個，無特別用途)

vbox - Linux
port 1  internal network 1 無綁 physical port


唔太明點樣 個physical port  指定左之後會無得分黎用

btw 無試過 個internal network  可以行幾多

---

作者: rfdingo    時間: 2022-6-20 16:40

見你講完無聊著左部ds1621+ 個 linux黎試
nas vm自己拎個ip 再連番nas個speedtest都有1.5g (如果粒u 快d 應該可以再上)

---

作者: fakeman    時間: 2022-6-20 17:00



但你跟住點 join 2 個 VM?
另外如果 NAS 行 docker applications，你 d container 點 join 同一個 network? OVS 就係提供呢個 solution.....S/Q 牌都有 OVS 去做呢樣嘢......當然頭先都講咗，vbox 可以起多個 VM 玩呢家嘢....

至於 Linux KVM vs Vbox，KVM 係 type1 hypervisor 係快過 type 2 嘅 vbox，玩 device passthrough 都容易 d，同埋 guest 轉移都係 KVM supported features

不過我可以講，lightweight 咁用又唔追求複雜嘢係 vbox 都做到(因為近代嘅 vbox 都改進咗唔少）

---

作者: 7-Eleven    時間: 2022-6-20 17:00




    師兄 你部 Backup 機 係咩 config / Model?

係用黎 backup 1621+ ?

---

作者: rfdingo    時間: 2022-6-20 17:19




       明，即係本來vbox 設計上運行層面就比較慢， 適合只做簡單野 /入門野

不過唔明
join 2 個 VM < 係咪指vm1 vm2 vm3 vm4 係同一個internal network ?
開多幾隻連去 internal network 1 應該無特別....
都只係 set port 1 去  internal network 1 (上面組合計)  就互通到(試pfsense 時有 2隻linux機...試pfsense bridge用)

---

作者: rfdingo    時間: 2022-6-20 17:20




    個隻只係當 offline backup用
1 bay 既 ds120J (但已經放左待交收)

---

作者: fakeman    時間: 2022-6-20 21:05




    OVS 另一好處係好方便你管理或改變 network....

例如你平時每個 VM 其中一個 virtual network 係內聯，突然間想轉為駁一個真 NIC 出去，係 OVS 改一下就搞掂，仲有 VLAN option 玩....

---

作者: rfdingo    時間: 2022-6-20 21:06




    咁真係多玩法好多

---

作者: fakeman    時間: 2022-6-20 21:12




    當你 d VM 想砌來砌去時就會發現係方便好多，一個地方集中做（所以 S 記個 OVS 如果想用多 d 又要俾錢 ）
