作者: marcolee1314 時間: 2022-6-5 07:17 標題: Microserver Gen8 已死??? :Q .Q
本帖最後由 marcolee1314 於 2022-6-6 22:23 編輯
唔經唔覺都買左6年
上年年中熄左機就無再開
上個月尾開返出error
1611-Fan 1 Failure
Fan Solution Not Sufficient
試個short風扇4,5,6 pin (呃iLO風扇Present) --> 唔得, 出一樣error
淘寶Gen8風扇換左佢 --> 唔得, 出一樣error
只插一條RAM, 唔插HDD and sata --> 唔得, 出一樣error
清cmos --> 唔得, 出一樣error
BIOS update了最新
是否要送去堆填區/EPD了

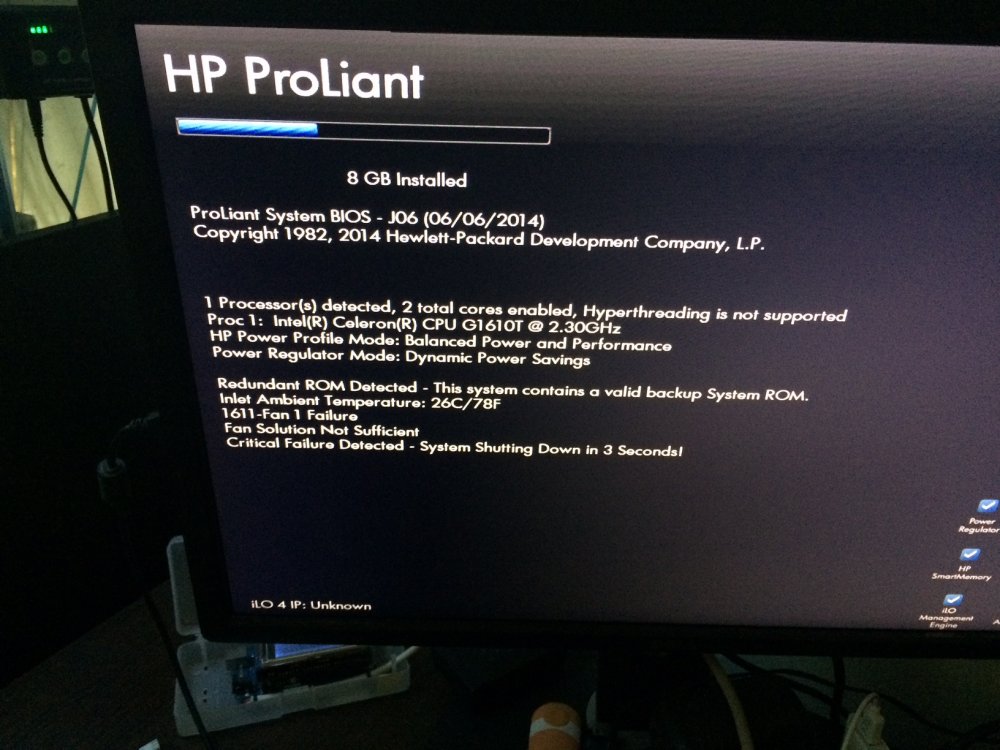

PS:張圖唔係我的, 但一樣Error, 借來用用
圖片附件: IMG_9559.thumb.JPG.3c172c0375574ee4ac4217372a6eed7b.jpg (2022-6-5 07:19, 118.91 KB) / 下載次數 105https://h2.hkepc.com/forum/attachment.php?aid=2323669&k=9c9a9e6b29c11299b085be3115a4d690&t=1781874508&sid=1gjNa3RKsKQ
作者: stevenho1 時間: 2022-6-5 10:06
風扇有轉吗？
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-5 10:22
回覆 2# stevenho1
有轉的
作者: stevenho1 時間: 2022-6-5 12:56
回復 3 #marcolee1314
有無換CPU, 有無考慮是温度感應器問题？
via HKEPC Reader for Android
作者: t1174-3 時間: 2022-6-5 15:18
https://homeservershow.com/forum ... 1611-fan-1-failure/
GOOGLE ANS, 其實 HP 用特別的FAN CONNECTOR. 是那個 CONNECTOR 的FAN 出問題, 不是是但一個 FAN 出問題, 就是樓主沒有換中出問題的FAN?
作者: marcolee1314 時間: 2022-6-6 17:44
本帖最後由 marcolee1314 於 2022-6-6 17:55 編輯
回覆 4# stevenho1
原本用緊E3-1260L, 換左E3-1265Lv2都出一樣Error
BIOS update了
試左抆sensor cable顯示-1度, 但都係出相同Error
作者: stevenho1 時間: 2022-6-6 18:50
回復 6 #marcolee1314
全部接風扇插頭3,4,5脚都己短路吗？
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-6 21:35
本帖最後由 marcolee1314 於 2022-6-6 22:21 編輯
回覆 7# stevenho1

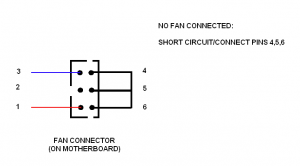

得一把風扇，4，5，6pin已short
圖片附件: post-8123-0-96842100-1394609702_thumb.png (2022-6-6 22:21, 22.36 KB) / 下載次數 86https://h2.hkepc.com/forum/attachment.php?aid=2323925&k=281c16b6e69a7170d7457abb8b9cb859&t=1781874508&sid=1gjNa3RKsKQ
作者: stevenho1 時間: 2022-6-6 22:27
回復 8 #marcolee1314
可以入ILO睇fan status及速度吗？
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-6 22:51
回覆 9# stevenho1

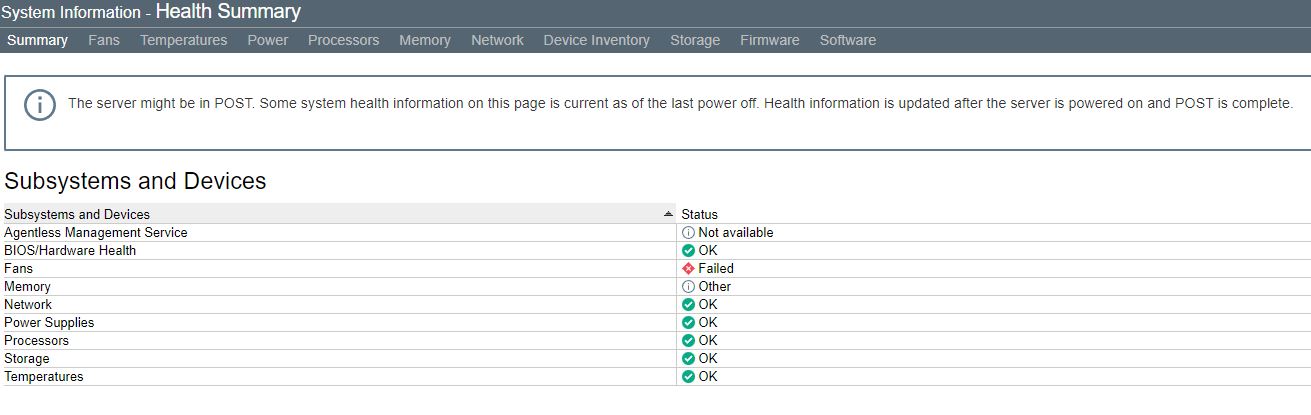

圖片附件: summary.JPG (2022-6-6 22:51, 76.97 KB) / 下載次數 86https://h2.hkepc.com/forum/attachment.php?aid=2323933&k=5c63cf9ff1b12efec0ac7def20cb94e7&t=1781874508&sid=1gjNa3RKsKQ

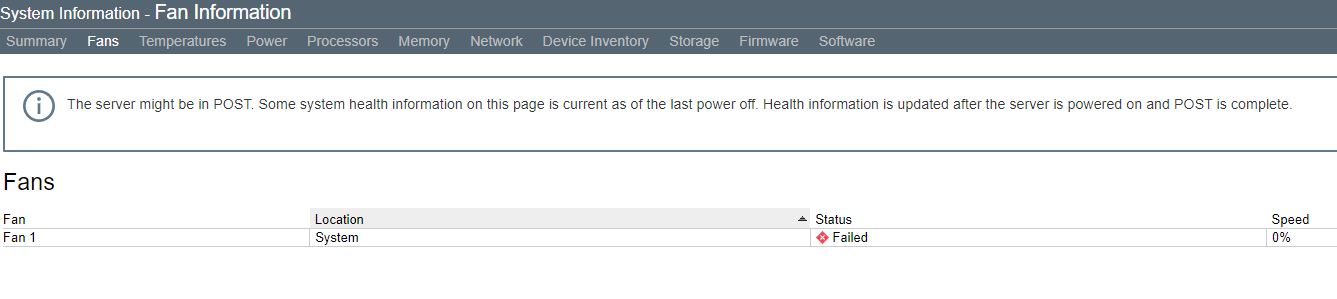

圖片附件: fan.JPG (2022-6-6 22:51, 49.1 KB) / 下載次數 88https://h2.hkepc.com/forum/attachment.php?aid=2323934&k=823ec9faaa424ca3da133c26c575c6b9&t=1781874508&sid=1gjNa3RKsKQ
作者: stevenho1 時間: 2022-6-7 19:15
回復 10 #marcolee1314
有無機㑹插回原装風扇，在風扇轉动時用萬用表量4,5脚伽ac電壓？
via HKEPC Reader for Android
作者: fred2088 時間: 2022-6-7 23:16
本帖最後由 fred2088 於 2022-6-7 15:21 編輯
回覆 1# marcolee1314
作者: stevenho1 時間: 2022-6-8 18:33
回復 marcolee1314
有無機㑹插回原装風扇，在風扇轉动時用萬用表量4,5脚伽ac電壓？
via HKEPC Reader for ...
stevenho1 發表於 2022-6-7 19:15
师兄，有轉數顕示的摩打通常有第二個之线圈，當摩打轉動時會產生交流电来代表轉数，我估計第三,四针是建到迄個速度线圈
via HKEPC Reader for Android
作者: stevenho1 時間: 2022-6-8 18:34
师兄，有轉數顕示的摩打通常有第二個之线圈，當摩打轉動時會產生交流电来代表轉数，我估計第三,四针是建 ...
stevenho1 發表於 2022-6-8 18:33
,講錯，我想講是第四，五针。
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-9 12:40
本帖最後由 marcolee1314 於 2022-6-10 13:23 編輯
回覆 14# stevenho1
原裝風扇已經俾我掉左(開頭以為壞)
淘寶風扇駁住開機, 4-5pin(黃和黑色線)無電壓...
宜且有插電情況下4,5,6pin 係Ground左
(係咪唔正常???)作者: marcolee1314 時間: 2022-6-9 13:22
回覆 12# fred2088
我係用呢隻線不過係DIY
用萬用錶他過係同圖一樣4,5,6 short埋一齊
作者: normalyan 時間: 2022-6-9 13:47
Remove the power supply units and swap them.
Test to see if the system will boot...
If that doesn't work:
Remove all power supplies from the chassis
Locate the System Maintenance Switch on the motherboard - It's a set of 10 DIP switches.
Turn switch #6 switch on.
Insert all power supply units.
Power on the server and allow it to idle for 3 minutes.
Power the server off.
Remove all power supplies.
Return DIP switch #6 to off (original) position.
Reinsert the power supplies.
Power the server on.
Test to see if the system will boot...
If that doesn't work:
Remove all power supplies from the chassis
Turn DIP switches #1, 5 and 6 switch on.
Insert all power supply units.
Power on the server and allow it to idle for 3 minutes.
Power the server off.
Remove all power supplies.
Return DIP switches #1, 5 and 6 to off (original) position.
Reinsert the power supplies.
Power the server on.
Test to seif the system e will boot..
If that doesn't work, You need a system board replacement
作者: marcolee1314 時間: 2022-6-10 13:22
回覆 17# normalyan

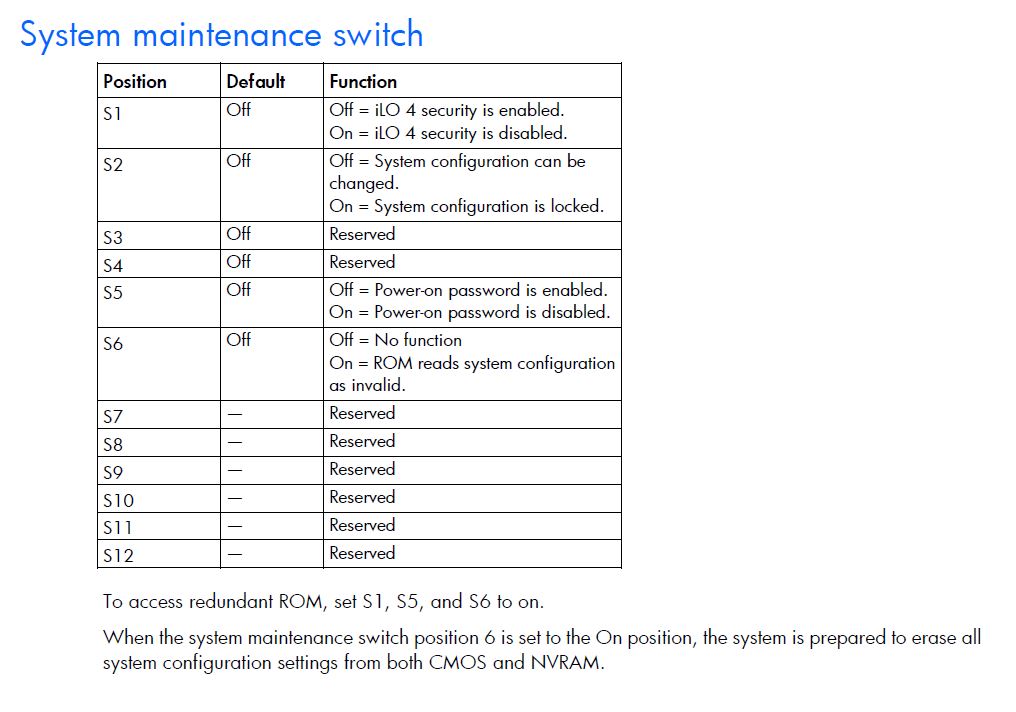

My Gen8 has 12 Dip switches btw.
I tried your solutions, neither work for me :(
圖片附件: switch.JPG (2022-6-10 13:22, 94.06 KB) / 下載次數 63https://h2.hkepc.com/forum/attachment.php?aid=2324434&k=ba75efad54575d178616663f329f976b&t=1781874508&sid=1gjNa3RKsKQ
作者: marcolee1314 時間: 2022-6-10 13:26
回覆 14# stevenho1
琴日無啦啦開到一次. . . reboot後又唔得了
作者: fred2088 時間: 2022-6-10 14:29
回覆 19# marcolee1314
重有兩部 全新 的 N40L 及 Gen8 做 Spare 未開 ...
作者: marcolee1314 時間: 2022-6-10 14:32
回覆 20# fred2088
你....仲隊多我幾下
作者: stevenho1 時間: 2022-6-10 18:55
回覆 marcolee1314
重有兩部 全新 的 N40L 及 Gen8 做 Spare 未開 ...
fred2088 發表於 2022-6-10 14:29
Fred 师兄可否犎Macro师兄忙在風扇䡛勍時度店度四，五腳電壓？
via HKEPC Reader for Android
作者: stevenho1 時間: 2022-6-10 19:01
回覆 stevenho1
琴日無啦啦開到一次. . . reboot後又唔得了
marcolee1314 發表於 2022-6-10 13:26
师兄，我手上设有Microserver..第四腳应該是摩打速度线用脉冲告诉iLO轉动快慢。我就想唔通要將四脚接地。
via HKEPC Reader for Android
作者: fred2088 時間: 2022-6-11 22:58
回覆 22# stevenho1
部機未開 ...
作者: 666 時間: 2022-6-12 10:11
DC Fan係用SMBus/I2C 訊號，即係數字訊號，0101呢d，你地pull up/down 訊號有咩用？
作者: stevenho1 時間: 2022-6-12 16:38
DC Fan係用SMBus/I2C 訊號，即係數字訊號，0101呢d，你地pull up/down 訊號有咩用？
666 發表於 2022-6-12 10:11
师兄，我就係唔明点解纲上敎人將4,5,6脚短路接地。主板收唔到0101信号。楼主的iLO显示風扇無轉
via HKEPC Reader for Android
作者: 666 時間: 2022-6-13 08:47
SMBus/I2C 正常時候係high, 如長期係low (GND), 即係個bus死左。
唔知BIOS會唔會detect呢個情況，當個風扇無data support, 唔係真係唔明
作者: stevenho1 時間: 2022-6-13 13:20
楼主，我同意666师兄講法，暫時不接淘宝買回來的摩打，同時用萬用表量第4脚对地电壓是不是5?pV?
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-15 16:20
回覆 27# 666
回覆 28# stevenho1
無插風扇就量到4,5pin電壓3.1V
作者: stevenho1 時間: 2022-6-15 18:10
回覆 666
回覆 stevenho1
無插風扇就量到4,5pin電壓3.1V
marcolee1314 發表於 2022-6-15 16:20
我建议楼主淘宝買—个DC12V四线麻打回来试试
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-15 20:10
回覆 30# stevenho1
4線普通12v pwm風扇？
Coolermaster 12cm果啲？
作者: stevenho1 時間: 2022-6-15 20:59
最主要是有两条线是连刭hall senor來产生0101信号來pull down iLO你要到的3.1V.我去查—大Coolmaster有無功能先。
via HKEPC Reader for Android
作者: stevenho1 時間: 2022-6-15 21:07
回覆 stevenho1
4線普通12v pwm風扇？
Coolermaster 12cm果啲？
marcolee1314 發表於 2022-6-15 20:10
你有Coolmaster風肩接线图可以癸给我吗？
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-15 22:22
回覆 33# stevenho1
我無coolermaster
不過我有intel stock fan / AMD stock fan
我諗4pin風扇個pinout應該standard的
作者: stevenho1 時間: 2022-6-16 23:09
回覆 stevenho1
我無coolermaster
不過我有intel stock fan / AMD stock fan
我諗4pin風扇個pinout應 ...
marcolee1314 發表於 2022-6-15 22:22
你伽112Vstock正適合用，明天打開电脑後講俾你那條针接電，那條接PWM.那條接tacho
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-17 00:57
回覆 35# stevenho1
唔該師兄
作者: stevenho1 時間: 2022-6-17 19:31
回復 36 #marcolee1314
Stock fan. Micro server 针
GND 5 ,6
+12V 1
TACHO. 4
PwM. 3
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-17 20:51
回覆 37# stevenho1
都係唔得Q .Q
一樣出
1611-Fan 1 Failure
Fan Solution Not Sufficient
作者: stevenho1 時間: 2022-6-17 21:23
回復 38 #marcolee1314
風扇轉吗？勞烦量第三脚是不是3.3V及iLO fan speed是不是顯示0%?
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-17 21:46
回覆 39# stevenho1
風扇轉吗？ -> 有轉
勞烦量第三脚是不是3.3V -> (你指第4pin?)未開機3.2V, 開了機風扇轉時(第4pin(黃線)對地1.72V), (第3pin(藍線)對地1.52V)
及iLO fan speed是不是顯示0%? -> YES , 顯示0%
作者: stevenho1 時間: 2022-6-18 12:53
回覆 stevenho1
風扇轉吗？ -> 有轉
勞烦量第三脚是不是3.3V -> (你指第4pin?)未開機3.2V, 開了機風扇 ...
marcolee1314 發表於 2022-6-17 21:46
Sorry 感覺不好預兆，風扇接頭附近看不看到—位IC開頭是MAX?可否在你的PC量—量同样丝l丝幾位针電壓？
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-18 14:58
回覆 41# stevenho1
Sorry唔係好明
作者: stevenho1 時間: 2022-6-18 18:25
對唔住講得唔清唔楚。控制位IC風扇通常是Maxim廠出，他们IC是MAX開頭，我想知道你的Microserver是不是也用Maxim IC？
我也常知道你的CPU stock fan在你的其他电脑正常運作是接風扇其枝針的正常ZDC電壓是不是相差不遠。
via HKEPC Reader for Android
作者: kxfiles 時間: 2022-6-19 18:08
https://item.taobao.com/item.htm ... &_u=jjcaobg4b61
淘寶有
作者: stevenho1 時間: 2022-6-19 18:26
淘寶有
kxfiles 發表於 2022-6-19 18:08
從楼主量到的电壓，好像不是風肩問题。
via HKEPC Reader for Android
作者: marcolee1314 時間: 2022-6-27 15:52
本帖最後由 marcolee1314 於 2022-6-27 17:19 編輯
回覆 43# stevenho1
最後放棄左Q .Q 拎左部idle既不能說用住先. . .遲D先再整部自組

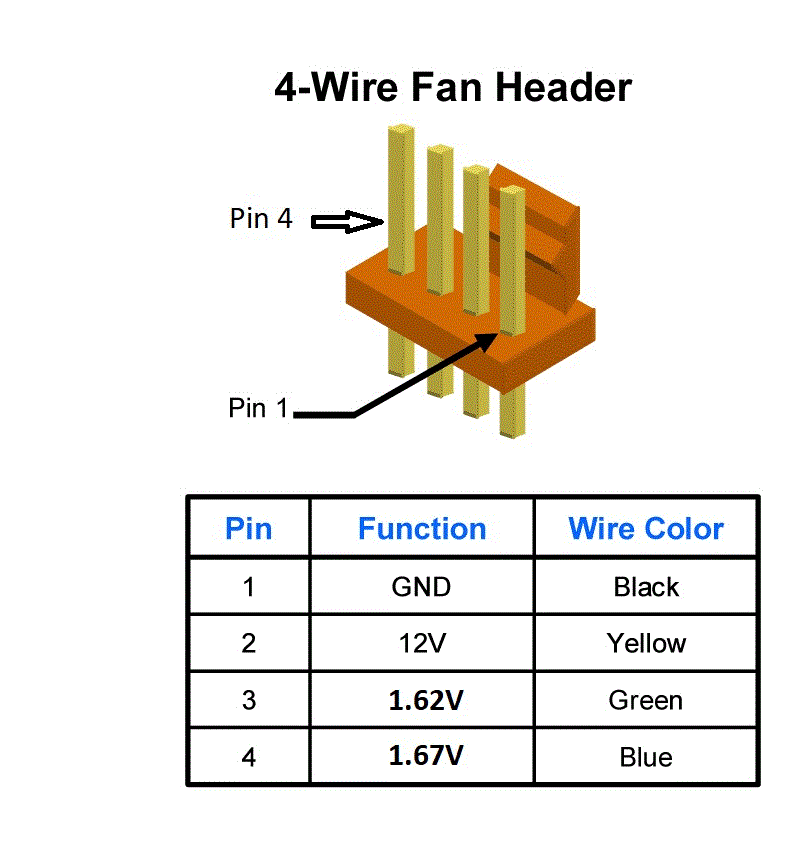

答返你個問題, 普通PC 4針電壓如下
圖片附件: 0w0.gif (2022-6-27 15:52, 41.01 KB) / 下載次數 75https://h2.hkepc.com/forum/attachment.php?aid=2327724&k=7e158267251142d1ea3a1adcd1b476c0&t=1781874508&sid=1gjNa3RKsKQ
作者: loyukfai 時間: 2025-9-11 16:33
我部 Gen8 隻牛壞咗，想順便換埋風扇，但唔知買邊條轉插好，有 ching 可以出手相助嗎？
https://item.taobao.com/item.htm?id=542222174482
作者: 孔明仔 時間: 2025-9-11 22:57
不如考慮下執左呢部Gen 8 幾舊水解決問題唔駛煩啦
https://www.hkepc.com/forum/view ... &extra=page%3D1
