標題: [開箱] 陶X平價MATX NAS機箱 [打印本頁]

---

作者: OLD-XEON    時間: 2022-8-25 14:52     標題: 陶X平價MATX NAS機箱

本帖最後由 OLD-XEON 於 2022-8-25 15:03 編輯

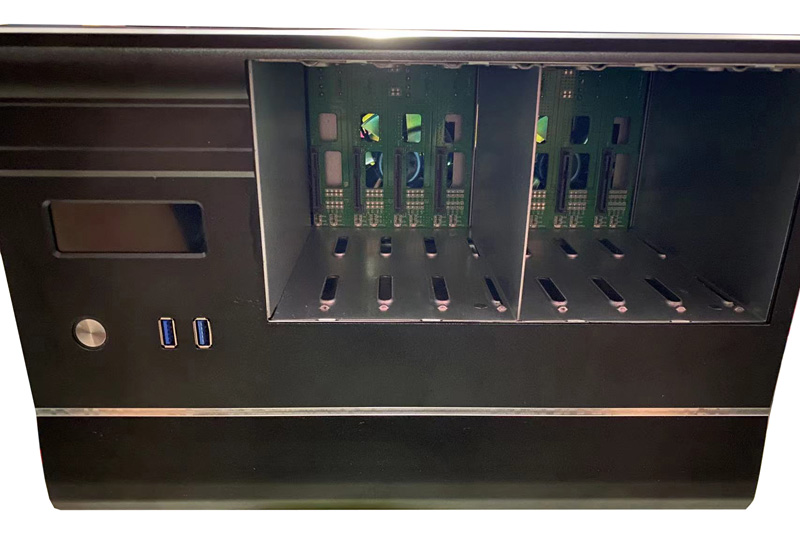

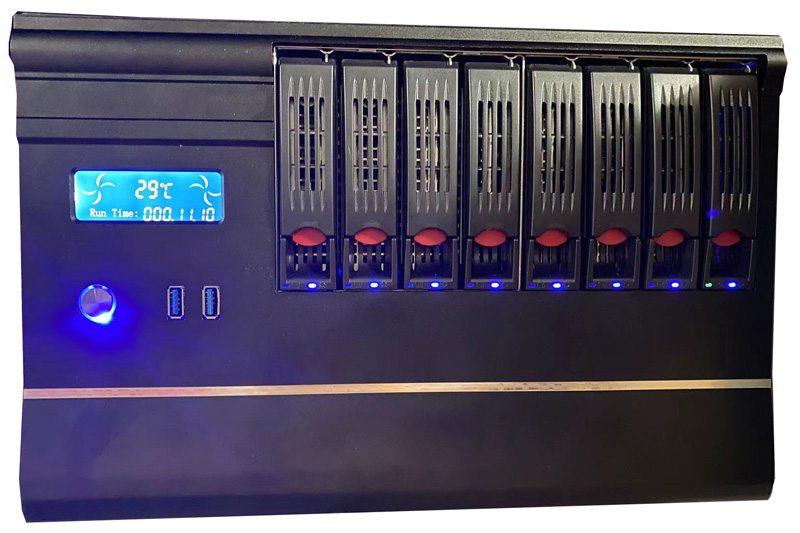

有D舊硬件想DIYNAS, 但要打橫MATX箱+8個熱插HDD, 得silverstone CS381, 不過太貴HK$2XXX.
所以係陶X搵平野, 價係人仔537. 成0舊0野好重全鐵, 得前板面係鋁,



下層散熱唔得, 要DIY加風扇係外側抽入

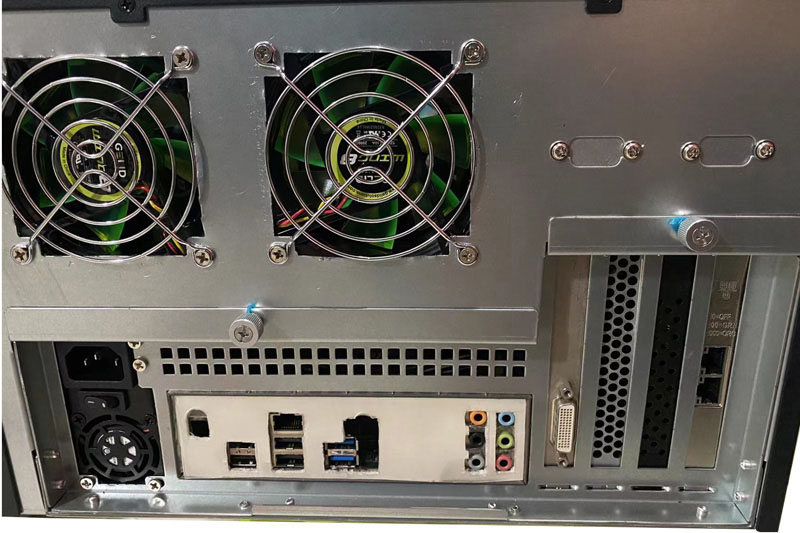

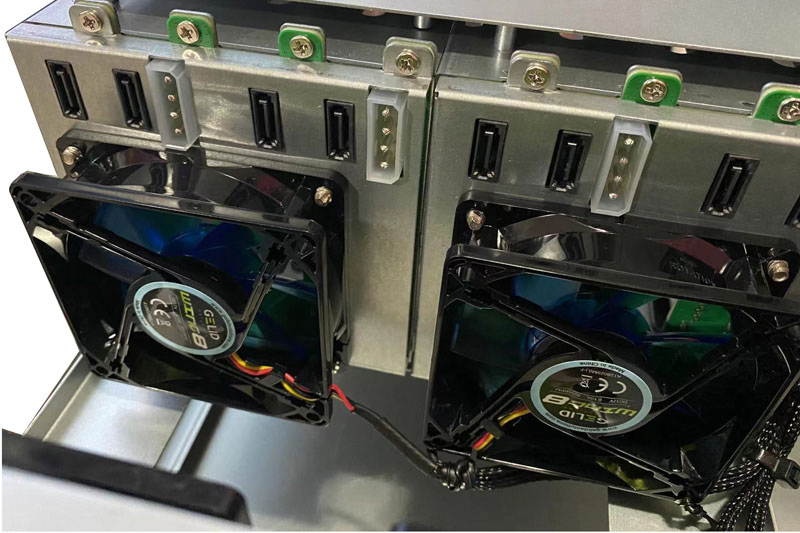

原裝4把8CM風扇太噪換0左WINGS

最好背出風位格仔都CUT晒佢~

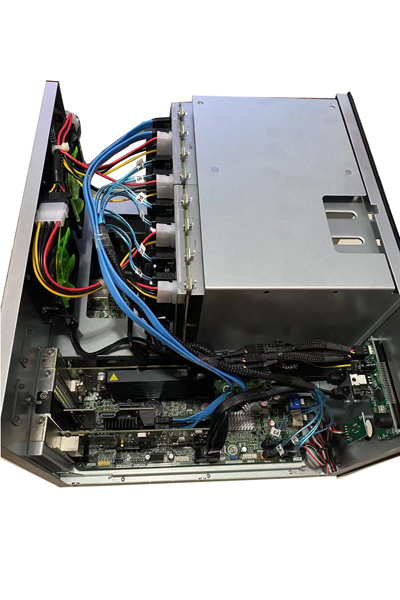

內部唔算好迫~

完成

圖片附件: 2.jpg (2022-8-25 14:49, 88.12 KB) / 下載次數 226
https://h2.hkepc.com/forum/attachment.php?aid=2336111&k=dd5fafcd8f800e2b9a13796ba835f548&t=1781499545&sid=28jwelZkzd



圖片附件: 3.jpg (2022-8-25 14:49, 118.58 KB) / 下載次數 234
https://h2.hkepc.com/forum/attachment.php?aid=2336112&k=30ca9e54f17178a3f2f8212cf34df239&t=1781499545&sid=28jwelZkzd



圖片附件: 4.jpg (2022-8-25 14:49, 116.86 KB) / 下載次數 246
https://h2.hkepc.com/forum/attachment.php?aid=2336113&k=c3c5dcc258b9ab5774dd901d0211eaca&t=1781499545&sid=28jwelZkzd



圖片附件: 6.jpg (2022-8-25 14:49, 122.39 KB) / 下載次數 227
https://h2.hkepc.com/forum/attachment.php?aid=2336114&k=90b0f1297ce25a7301fd436c32ac4693&t=1781499545&sid=28jwelZkzd



圖片附件: 9.jpg (2022-8-25 14:49, 97.11 KB) / 下載次數 229
https://h2.hkepc.com/forum/attachment.php?aid=2336116&k=e21de9d9c31a787292f86b67d3449715&t=1781499545&sid=28jwelZkzd



圖片附件: 10.jpg (2022-8-25 14:49, 142.47 KB) / 下載次數 220
https://h2.hkepc.com/forum/attachment.php?aid=2336117&k=d03f307f54b1352dc8dfc8da1a0152dd&t=1781499545&sid=28jwelZkzd



圖片附件: 8.jpg (2022-8-25 14:56, 113.83 KB) / 下載次數 235
https://h2.hkepc.com/forum/attachment.php?aid=2336118&k=3230ffd72e46b9e8b2960f2b971e4219&t=1781499545&sid=28jwelZkzd



圖片附件: 1.jpg (2022-8-25 14:59, 113.51 KB) / 下載次數 261
https://h2.hkepc.com/forum/attachment.php?aid=2336119&k=b4b4fafd932688dce693472c00276d0d&t=1781499545&sid=28jwelZkzd

---

作者: kk30    時間: 2022-8-25 17:07

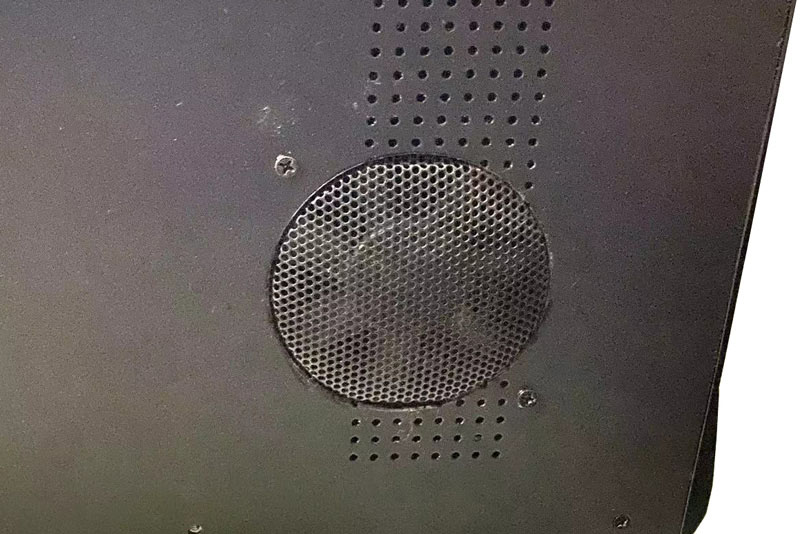

下層圓形個窿你點開架, 好似開得幾好

---

作者: OLD-XEON    時間: 2022-8-25 17:20



因為睇到,所以用令梳開, 後面就唔理,用殼剪算~

---

作者: antonyhk    時間: 2022-8-25 18:03

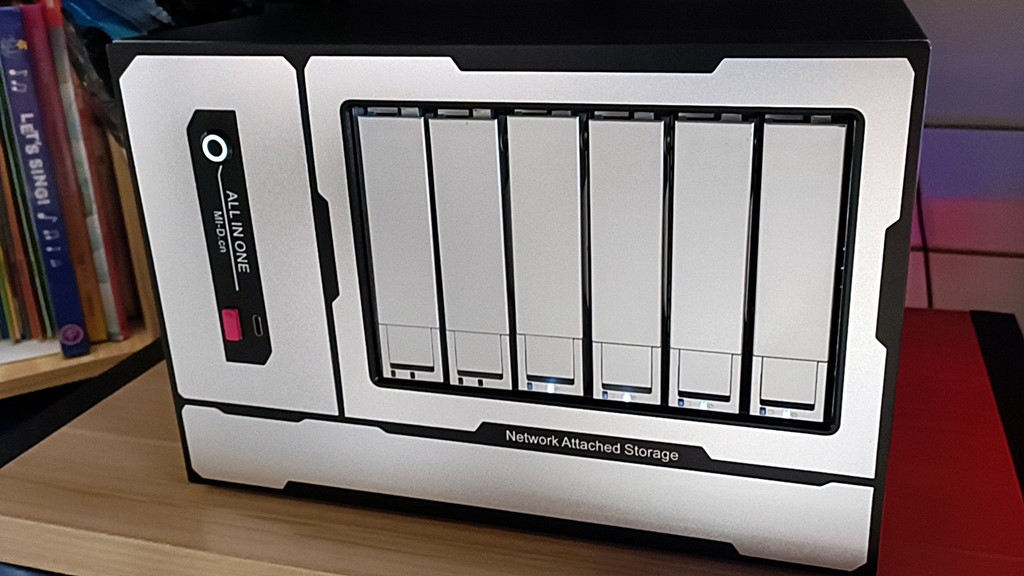

我就嫌呢隻箱太大舊唔靚仔，我選咗另一隻，細隻及順眼好多!



表面6 bay，但內裡有位可再插多2隻HDD或SSD，而後面用一把12cm扇，靜好多!

圖片附件: TANK.jpg (2022-8-25 18:01, 126.86 KB) / 下載次數 202
https://h2.hkepc.com/forum/attachment.php?aid=2336150&k=22d5d96305169f2135e387d6e7355e09&t=1781499545&sid=28jwelZkzd

---

作者: OLD-XEON    時間: 2022-8-25 18:18



我有留意呢隻, 一來貴3百幾人仔, 二來唔係8BAY所以冇買~
我全部舊料唔想買咁貴箱~

---

作者: antonyhk    時間: 2022-8-25 18:28

本帖最後由 antonyhk 於 2022-8-25 18:31 編輯

回復 5 #OLD-XEON

但呢隻箱係包哂CPU散熱器及SAS/SATA銀線，而且細隻好多，所以計落都唔係貴好多！

P.S. 我塊板有6個SATA頭，我加咗張10G SFP卡及Pcie SATA (4頭), 插多4隻SATA SSD行RAID 0玩VM應該好爽！

---

作者: OLD-XEON    時間: 2022-8-25 18:36

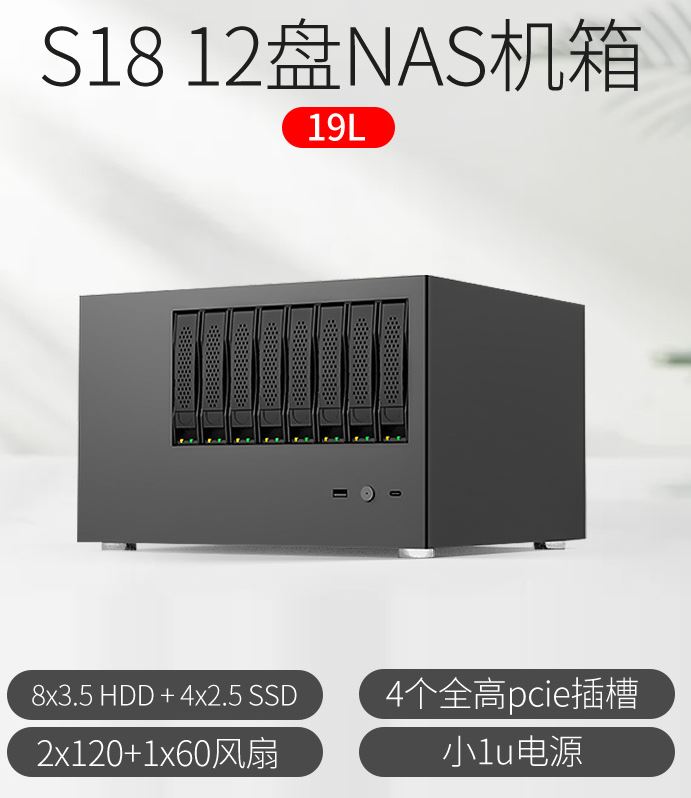

始終唔係熱插8盤, 所以冇考慮. 反而我睇中另外一款899人仔, 不過都係貴所以冇買


圖片附件: 擷取.JPG (2022-8-25 18:35, 61.21 KB) / 下載次數 202
https://h2.hkepc.com/forum/attachment.php?aid=2336153&k=f8537a4b485589541cfe8f8beff11ffc&t=1781499545&sid=28jwelZkzd

---

作者: 南毛靈波婆    時間: 2022-8-26 11:41

回覆 1# OLD-XEON

前面兩個藍色 USB 是真 3.0 還是 2.0 ?

我上網睇 HDD cage PCB 有人改電容穩定電壓，呢個有無電容 ? 好料嗎 ?

---

作者: OLD-XEON    時間: 2022-8-26 14:44

本帖最後由 OLD-XEON 於 2022-8-26 14:49 編輯

Usb係3.0.
pcb我冇留意，我熱插佢應到就算。


圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(10fad).jpg (2022-8-26 14:49, 134.91 KB) / 下載次數 211
https://h2.hkepc.com/forum/attachment.php?aid=2336319&k=e25b1cfbe0e96e017f5eb5d9fe3eab97&t=1781499545&sid=28jwelZkzd

---

作者: Kin_2012    時間: 2022-8-26 14:53



可惜唔係真 12盤

---

作者: OLD-XEON    時間: 2022-8-26 18:30



真12盤有, 不過要成2000人仔........

---

作者: Kin_2012    時間: 2022-8-26 19:03



邊隻?  之前有隻太細唔理想

---

作者: rhino    時間: 2022-8-26 21:37




    請問熱插功能係咪同harddisk cage 嘅底板有關？

---

作者: Kin_2012    時間: 2022-8-26 22:09



唔係.

但你個箱唔係熱插，你好難好容易咁拎隻 HDD 出黎

---

作者: antonyhk    時間: 2022-8-26 22:15

回復 14 #Kin_2012

關機，再拔出黎，有咩咁困難？

---

作者: OLD-XEON    時間: 2022-8-26 23:02

本帖最後由 OLD-XEON 於 2022-8-26 23:05 編輯

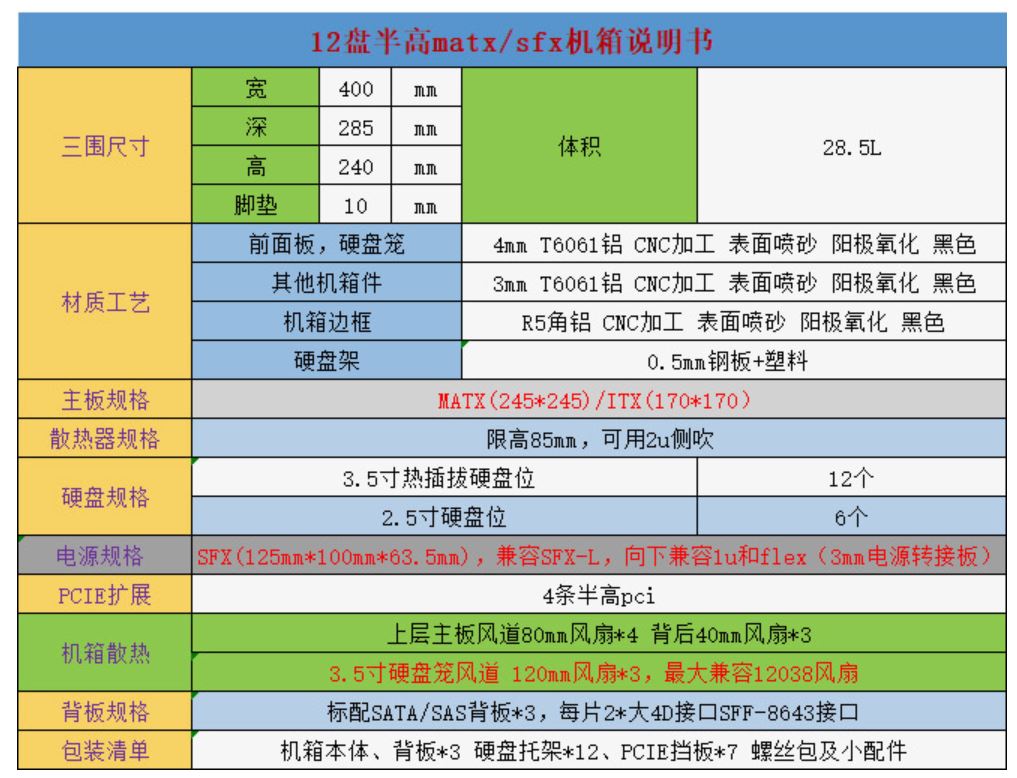

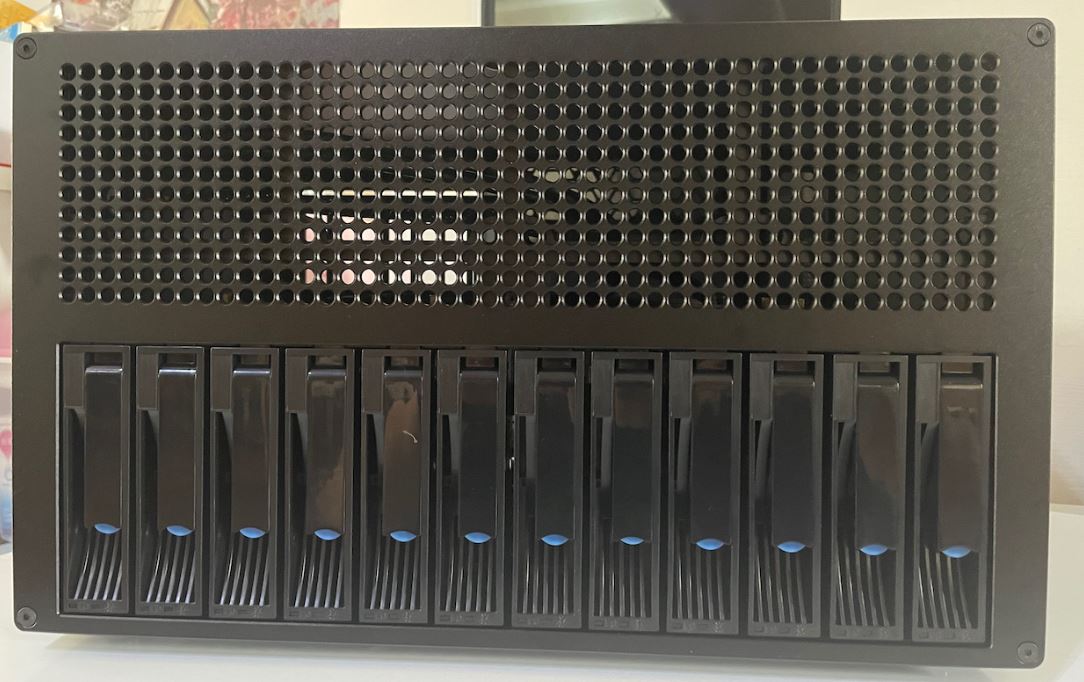

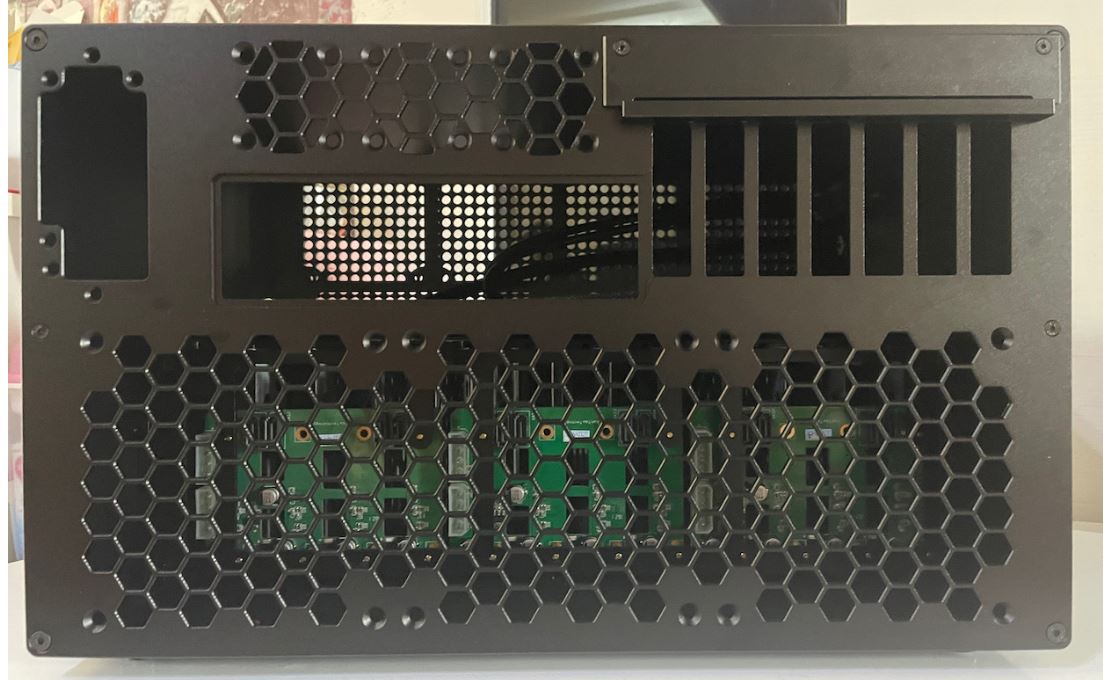

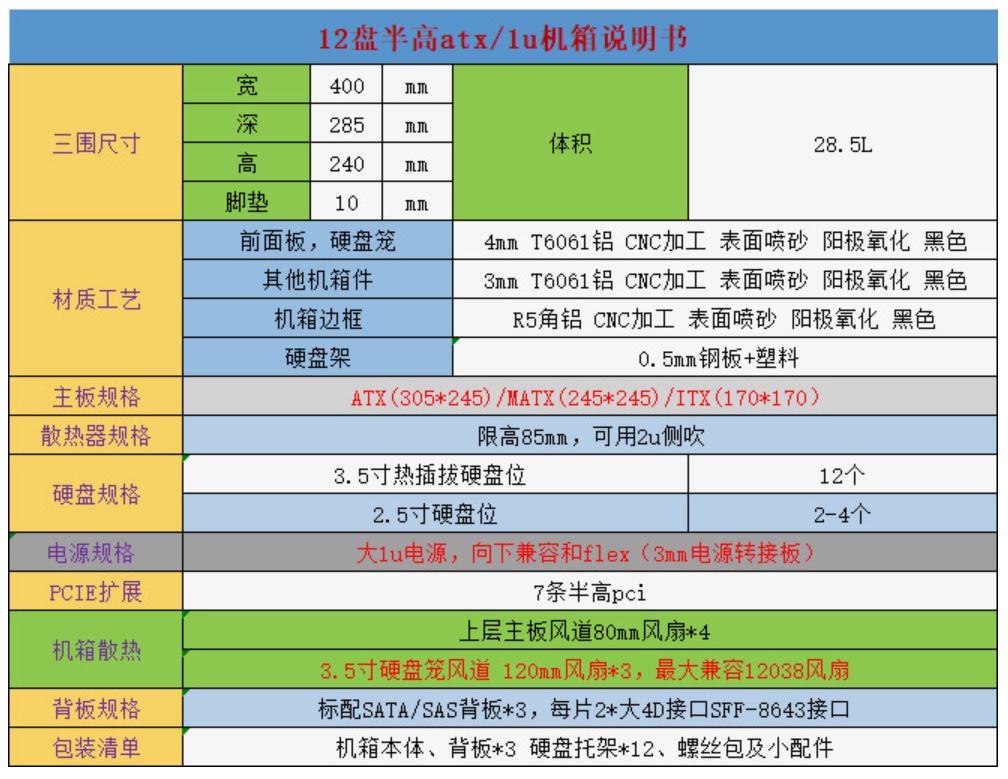

佢有Support MATX/ATX, 插卡有FULL/Haft.





圖片附件: t1.JPG (2022-8-26 23:02, 122.14 KB) / 下載次數 157
https://h2.hkepc.com/forum/attachment.php?aid=2336370&k=81c644a8db2c771a96a43c185edcb3e4&t=1781499545&sid=28jwelZkzd



圖片附件: T3.JPG (2022-8-26 23:02, 110.98 KB) / 下載次數 169
https://h2.hkepc.com/forum/attachment.php?aid=2336371&k=1b78c204d81e4a9eb92315b70ad83e27&t=1781499545&sid=28jwelZkzd



圖片附件: T4.JPG (2022-8-26 23:02, 142.59 KB) / 下載次數 161
https://h2.hkepc.com/forum/attachment.php?aid=2336372&k=5c8768d74ebe69ea2a7a6bb6d523f5bf&t=1781499545&sid=28jwelZkzd



圖片附件: T6.JPG (2022-8-26 23:05, 140.66 KB) / 下載次數 147
https://h2.hkepc.com/forum/attachment.php?aid=2336373&k=6d1b73259b4acd94af591ef6b657db2c&t=1781499545&sid=28jwelZkzd

---

作者: Kin_2012    時間: 2022-8-26 23:41



難易先唔討論, 一般機箱要換硬碟...

1> 開側板
2> 拔硬碟電源線
3> 拔硬碟 SATA 線
4> 拆螺絲 / 好少少退膠扣 / ...
5> 再拉出

上新硬碟要還原上面....

---

作者: Kin_2012    時間: 2022-8-26 23:42

本帖最後由 Kin_2012 於 2022-8-27 00:05 編輯

回覆 16# OLD-XEON

幾好樣

S18 果隻搵到， 原來係用家自己設計
https://item.taobao.com/item.htm?id=669070080303

12盤呢隻原來都係用家自己設計, 正! 如果有埋隔塵設計仲好。。。。
https://item.taobao.com/item.htm?id=648790748329

---

作者: rhino    時間: 2022-8-27 00:08




   搞唔清楚熱插係由 HDD Cage 底板結構 定係 RAID controller 控制?
熱插嘅作用係唔係當有事嘅時候可以無需熄機而直接更換有問題嘅HDD.

冇記錯早期嘅HP microserver ( N36/N54??) 可以透過更新bios啟動熱插功能

---

作者: rhino    時間: 2022-8-27 00:13




    呢個外觀唔錯，面板剛好分配比HDD冇多餘嘅位置

---

作者: OLD-XEON    時間: 2022-8-27 00:21

本帖最後由 OLD-XEON 於 2022-8-27 00:23 編輯


12盤位我覺等幾好，半高卡上層可以係前面網四把8cm fan抽入，後面3把細fan, 下層3把12cm. 全高卡好似太大隻。
不過要自己加隔塵網

---

作者: Kin_2012    時間: 2022-8-27 00:22



買就會係全高板 + sas 背板

---

作者: OLD-XEON    時間: 2022-8-27 00:24



係啊，不過2千人仔過唔到自己心理關口

---

作者: Kin_2012    時間: 2022-8-27 00:26



係由 interface 控制， 例如  sata controller,  近年基本上一定支援

熱拔插箱只係方便你抽出同插入硬碟，你用一般箱都得
不過好似上面咁講， 好煩先換到。

---

作者: rhino    時間: 2022-8-27 00:54



而家了解多啲. 謝謝回覆.

---

作者: antonyhk    時間: 2022-8-27 08:21



但一般NAS機箱，唔理有無hot-plug，都只需要關機之後幾HDD tray拉出就搞掂。。。

---

作者: Kin_2012    時間: 2022-8-27 13:41



有 hdd tray 比你拉出的 nas 箱， 已經係有熱插的機箱。。。

---

作者: rhino    時間: 2022-8-27 19:46

搵到呢一隻機箱, 大家覺得點?



https://item.taobao.com/item.htm?id=648911867766

---

作者: OLD-XEON    時間: 2022-8-27 20:26

本帖最後由 OLD-XEON 於 2022-8-27 20:32 編輯


呢隻全鐵賣729, 睇評價好易花。比呢個價我情願899買S18. 話晒都係鋼+鋁。

---

作者: zipp303    時間: 2022-8-28 12:29





想問下CHING係集運定係直運?
運費幾錢?
有無LINK?

---

作者: rhino    時間: 2022-8-28 14:16



可唔司以分享有關注改電容穩定電壓嘅文章／網頁？

---

作者: OLD-XEON    時間: 2022-8-28 16:37

本帖最後由 OLD-XEON 於 2022-8-28 16:40 編輯

前排直運自提免連費。所以我冇比過運費。

你係陶x打nas機箱就搵到

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: OLD-XEON    時間: 2022-8-28 16:39


我都冇改過電容，你唔講我都唔知有人改。其實點解要改？

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: rhino    時間: 2022-8-29 19:49




    搞錯咗。唔好意思

---

作者: zipp303    時間: 2022-8-29 23:29

我都諗緊上面CHING果部6BAY灰色, 又或者與夫座, 但係唔可以直運香港......同埋我張DISPLAYCARD用唔番又要轉......

---

作者: rhino    時間: 2022-8-30 08:08




    可唔司以分享有關注改電容穩定電壓嘅文章／網頁？

---

作者: 南毛靈波婆    時間: 2022-8-30 09:39

回覆 36# rhino

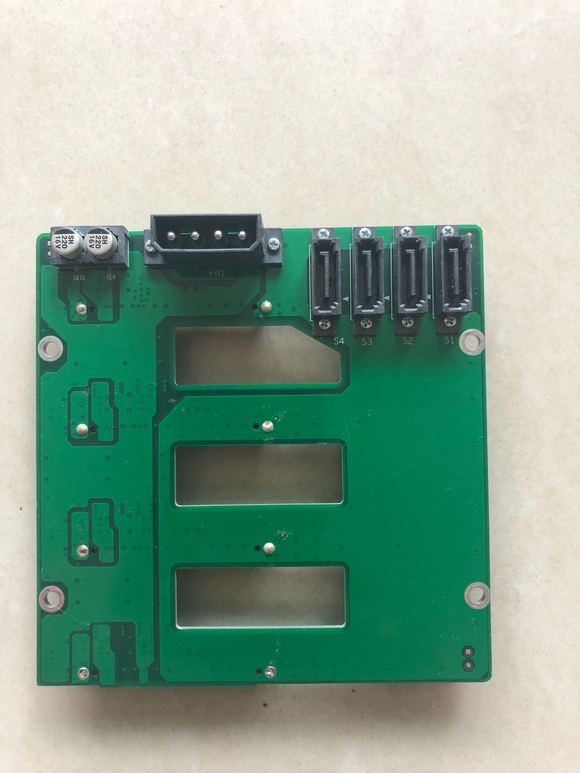

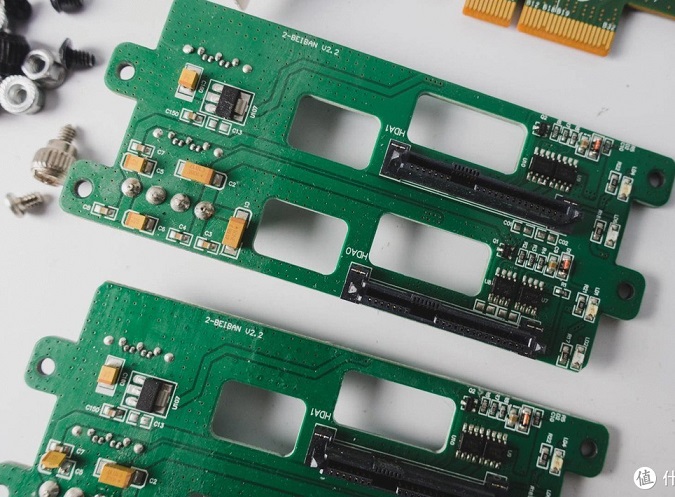

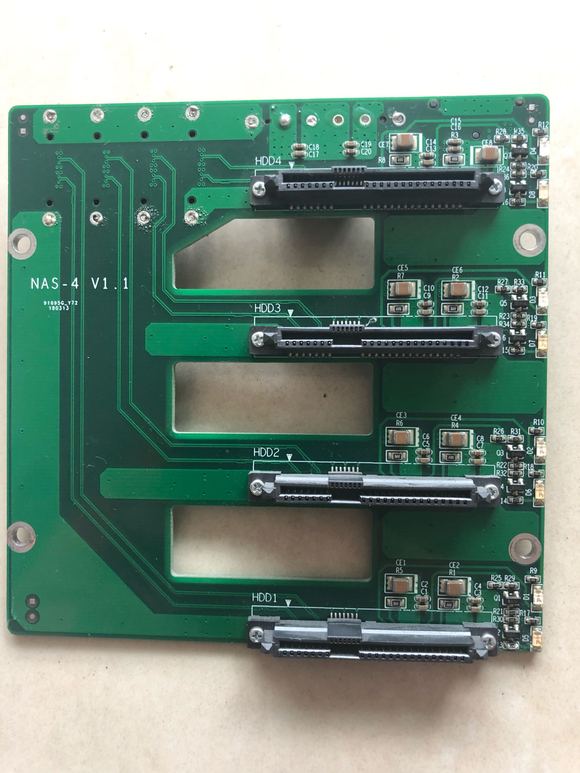

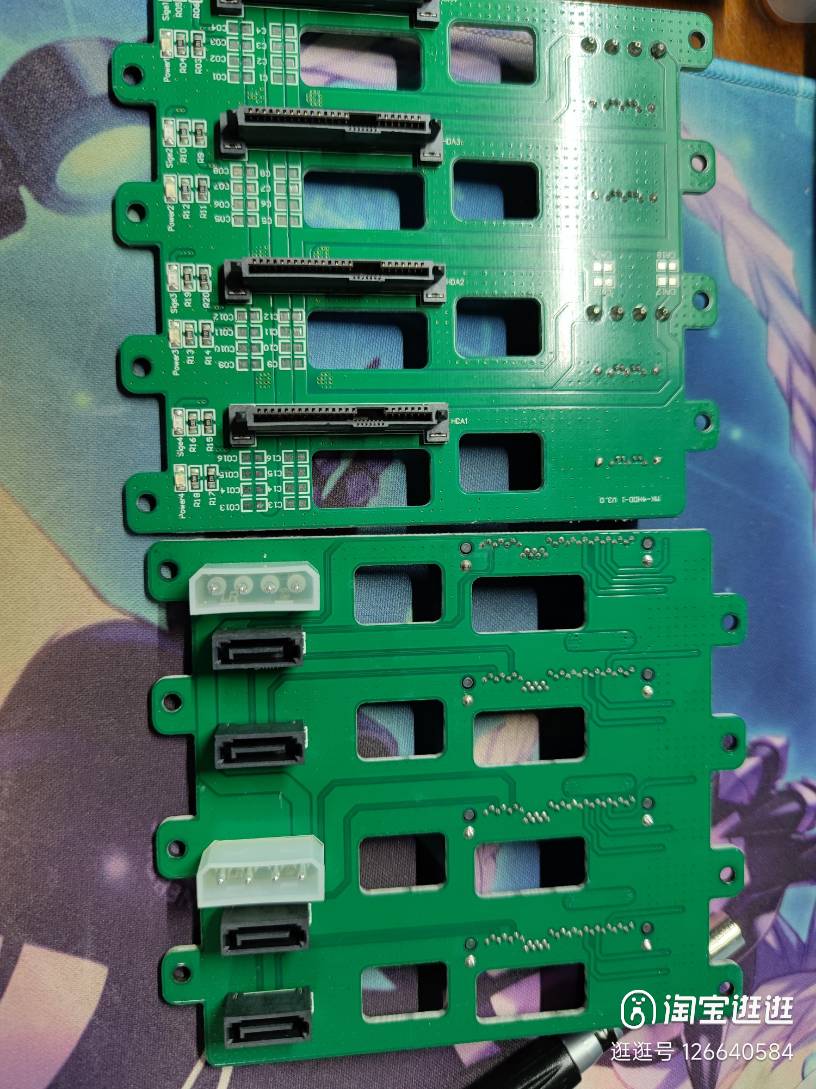

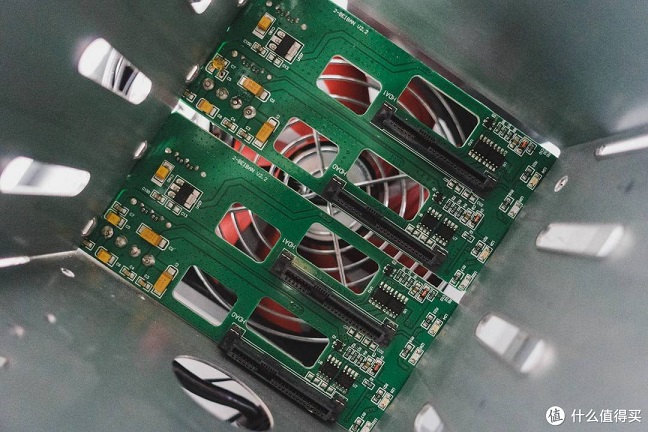

data 緊要，用多隻 HDD，電源要靚，HDD cage PCB 都好緊要。

百度大把討論，是旦一條 - 蝸牛箱 HDD 背板比較
https://tieba.baidu.com/p/6114364366

網上自加電容/淘仔加料背板....不能盡數




圖片附件: HDDa.jpg (2022-8-30 09:38, 129.53 KB) / 下載次數 131
https://h2.hkepc.com/forum/attachment.php?aid=2336793&k=4f5fd7bade7af5c25899357138769f4f&t=1781499545&sid=28jwelZkzd



圖片附件: HDDb.jpg (2022-8-30 09:38, 138.36 KB) / 下載次數 134
https://h2.hkepc.com/forum/attachment.php?aid=2336794&k=e8eb2ea624d9eca9001ddbd5502c31c3&t=1781499545&sid=28jwelZkzd



圖片附件: HDDc.jpg (2022-8-30 09:39, 66.99 KB) / 下載次數 133
https://h2.hkepc.com/forum/attachment.php?aid=2336795&k=c3a4c8b72e62f13bd92062c0de820a97&t=1781499545&sid=28jwelZkzd



圖片附件: HDDd.jpg (2022-8-30 09:39, 43.73 KB) / 下載次數 139
https://h2.hkepc.com/forum/attachment.php?aid=2336796&k=ec74d80a469e207d6ee9c50ce52d7fe2&t=1781499545&sid=28jwelZkzd

---

作者: OLD-XEON    時間: 2022-8-30 09:56

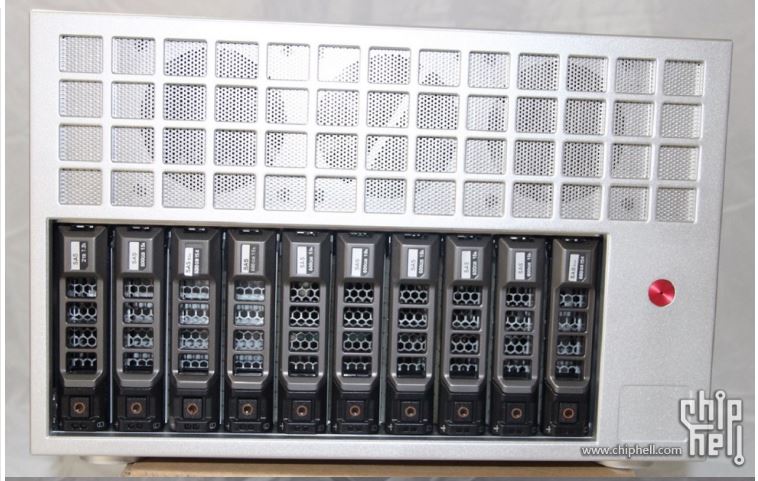

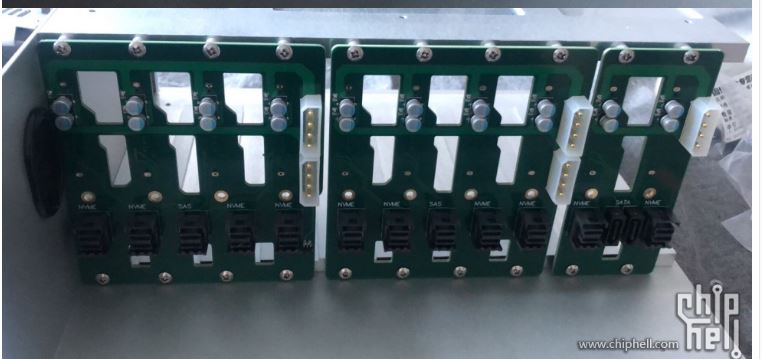

要靚PCB可選呢隻,用DELL HDD架
RMB2400



圖片附件: 擷取.JPG (2022-8-30 09:56, 83.77 KB) / 下載次數 155
https://h2.hkepc.com/forum/attachment.php?aid=2336797&k=6dae6e6e1bd800edc924b78fb21ce8d0&t=1781499545&sid=28jwelZkzd



圖片附件: 擷取1.JPG (2022-8-30 09:56, 45.83 KB) / 下載次數 150
https://h2.hkepc.com/forum/attachment.php?aid=2336798&k=64b8901657b16ba712ef4d360451e156&t=1781499545&sid=28jwelZkzd

---

作者: 101monster    時間: 2022-8-30 12:51

前後買左2個呢個2u 12bay Expander籠,第一個368人仔,第二個169人仔,
超正,要自已加風扇同火牛,需要有嘀diy能力,搞得掂從此bay就唔再值錢。
兩個加埋做好尺寸: 19寸闊, 7寸高, 9寸深, 三把14cm散熱風扇, 650w atx火牛外置,
如果要內置就需要加高半寸,及減少一把風扇,

---

作者: rhino    時間: 2022-8-30 13:11




    係咪舊server 拆出嚟賣？

---

作者: rhino    時間: 2022-8-30 13:12

回覆 37# 南毛靈波婆


    謝謝C Hing 分享

---

作者: OLD-XEON    時間: 2022-8-30 13:18



你要問個賣家喎~

---

作者: rhino    時間: 2022-8-31 08:15




    可以分享賣家資料嗎？

---

作者: madebyp90    時間: 2022-9-2 23:58




    本身都諗住買你嗰隻
matx/1u牛就放棄咗

---

作者: madebyp90    時間: 2022-9-3 00:00




    hdd一定過熱

---

作者: madebyp90    時間: 2022-9-3 00:03




    幾好
有冇key word?

---

作者: madebyp90    時間: 2022-9-3 00:06




    如果可以8087-》sata
diy膠 case+fan唔難

有冇key word

---

作者: kofz    時間: 2022-9-3 08:10


Expander 唔知我有冇理解錯

唔可以獨立運作

要駁返另一部 server 主機

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: kofz    時間: 2022-9-3 08:13


逃佬大量洋垃圾

一般都係其他人 data center換新款

自然就有人嚟回收返嚟再轉售

via HKEPC IR Extreme 4.2.3 - Android(4.2.0)

---

作者: OLD-XEON    時間: 2022-9-3 11:58


其實只要cap左張相，陶x有得用相片尋找。我怕犯版規。

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: OLD-XEON    時間: 2022-9-3 22:41


佢可以係12HDD後面裝3把120風扇。應該都ok.

via HKEPC IR Pro 3.6.1 - Android(3.3.1)

---

作者: 101monster    時間: 2022-9-4 15:04



部機用8087 to 8088接server 的hba, 插sata/sas hdd 都可以,

key word :    12盘位3.5寸6Gb硬盘笼Chia黑群晖CDN热插拔2U机箱EATX串联SAS存储

---

作者: 101monster    時間: 2022-9-4 15:15

回覆 48# kofz


    係,
我用個TANK 6bay 機箱做主機, 行esxi,
底板sata 直通俾說不得做7x24主nas ,
hba卡直通俾unraid連接2x12bay Expander做副 nas, 需要先開。

---

作者: madebyp90    時間: 2022-9-4 16:16




    thx

---

作者: Kin_2012    時間: 2022-9-4 22:35

回覆 39# 101monster

用黎個唔怕煩 DIY 番個箱加火牛加風扇就幾好用。

你最後配左個咩箱?

---

作者: 101monster    時間: 2022-9-5 02:24

本帖最後由 101monster 於 2022-9-5 02:39 編輯

回復 55 #Kin_2012

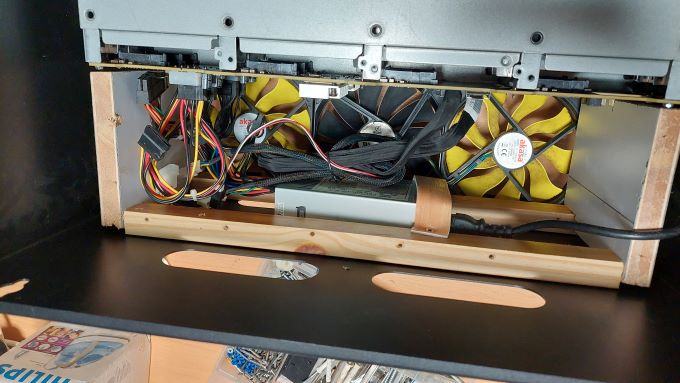

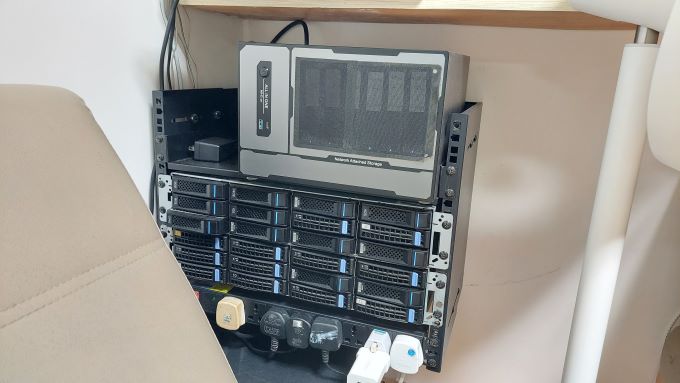

第一個係自己釘木箱，買左第二個之後，又買左個8U簡單機架，利用機架做框架，用木條夾板做間隔，安裝3個14CM風扇，火牛用450w 1u




via HKEPC Reader for Android

圖片附件: 20220830_215503.jpg (2022-9-5 02:38, 53.25 KB) / 下載次數 172
https://h2.hkepc.com/forum/attachment.php?aid=2337628&k=f84fc7a23a0b689b27ae953504fbb82d&t=1781499545&sid=28jwelZkzd



圖片附件: 20220905_023218.jpg (2022-9-5 02:38, 37.96 KB) / 下載次數 170
https://h2.hkepc.com/forum/attachment.php?aid=2337629&k=a42d48f0ca07410fa50f64eb9c84cf6f&t=1781499545&sid=28jwelZkzd

---

作者: Kin_2012    時間: 2022-9-5 15:01



8 U 機櫃背同頂直接開孔安風扇抽出都係一個唔錯的主意
