作者: rfdingo 時間: 2021-3-24 12:44 標題: Corsair 4000d 280mm AIO Ram Clearance 插好插滿rgb方向
本帖最後由 rfdingo 於 2021-3-24 20:59 編輯
Corsair 4000d Airflow Ram Clearance
近期較熱門既case，緊湊型ATX 自帶3個型號/款
4000d , AIRFLOW , iCUE 4000X RGB
唔知有幾多師兄有 遇過下 想機頂裝一體水點知轉角撞到RAm 問題
唔想煩，又一定要裝aio去上方，只建議玩 240mm類
如想裝好裝滿 又一定要裝 280mm冷排去上方 ，參考 原廠說明 ram限制
https://www.corsair.com/corsairm ... flow_QSG_WEB_AA.pdf
280mm with CORSAIR LPX DRAM / 240mm with all CORSAIR DRAM
當中 280mm with CORSAIR LPX DRAM 應該都是指原廠aio
如遇上 尾板馬甲/散熱/殼 較大款，都有機會頂到其他牌子既 280mm冷排
280mm 都不一定要裝最矮/原味馬甲既ram
==========================
已知成功例子/數據上會成功例子
WORK (For some large heatsink/rgb RAM only)
NZXT Kraken X63(30mm+25mm) + Giga x570 aorus master + crucial ballistix rgb (39.17mm)
NZXT Kraken X63(30mm+25mm) + Giga x570 aorus master + Gskill Trident Z Neo系
https://www.youtube.com/watch?v=tqCMEViHoVY
Corsair iCUE H115i RGB Pro + MSI MAG B550 Tomahawk + Gskill Trident Z Neo系
===============================
NOT WORK (頂vrm散熱 / 頂ram)
NZXT Kraken X63(30mm+25mm) + MSI X570 Tomahawk + crucial ballistix rgb (39.17mm) (failed on VRM heatsink + RAM )
NZXT Kraken X63(30mm+25mm) + MSI X570 Tomahawk + Trident Z Neo (failed on VRM heatsink , RAM 可能剛好壓住 不建議)
NZXT Kraken X63(30mm+25mm) + MSI X570 Tomahawk + LPX (failed on VRM heatsink )
Arctic Liquid Freezer II 280(38mm+25mm) + x570 aorus master +Trident Z Neo/crucial ballistix (failed on AIO with RAM )
=======================
MAY WORK (有機會可以/勉強裝到)
Corsair iCUE H115i RGB Pro + MSI MAG X570Tomahawk + Gskill Trident Z Neo系 (相信會壓住ram但又未致於裝唔到 但唔建議)
========================從一體水睇
Corsair H115i = 140mm x 312mm x 26mm (有片裝到去msi B550 ，無咁長無咁闊同無咁厚 )
NZXT Kraken X63 = 143 x 315 x 30mm (略闊長厚， 會頂msi vrm散熱，所以msi板一概不建議用 略闊長厚既排)
Ek aio rgb 280 = 313 x 140 x 27mm (無試過,等人回報，msi板有機會，或者...暴力就無問題？)
Arctic Liquid Freezer II 280 = 317 mm x 138 mm x 38 mm (無買未試過會唔會頂msi散熱，因為好厚，但無咁闊，等其他師兄報告)
========================從Ram睇
正常size ram除左自家 LPX，都可以睇 Adata D20

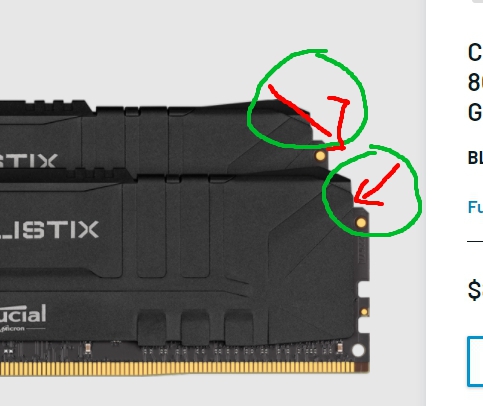

crucial ballistix rgb (39.17mm) /同型狀 = 散熱片無向外發展同唔算太高，重點係兩個斜角剛好叫矮左

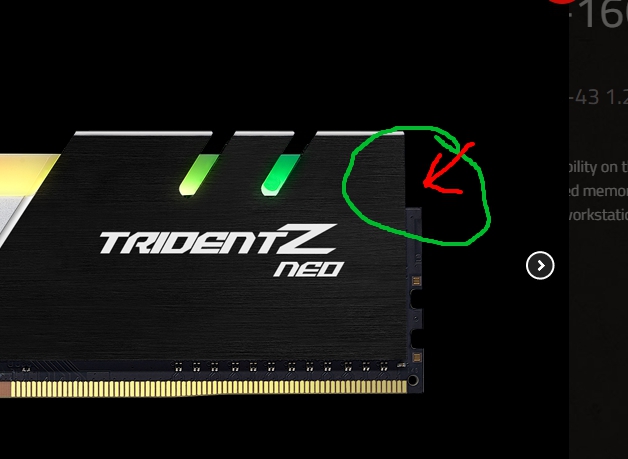

Gskill Trident Z Neo系 ，散熱片無包到 扣ram位

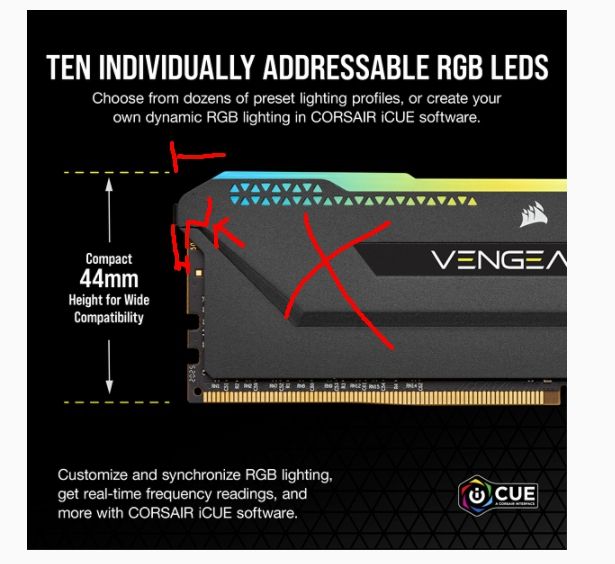

有大包圍/ 高過36mm(大約，估架咋)既基本上唔駛想 配280，240mm係你唯一選擇
===========================從 主板睇
B550 Tomahawk 和 X570 Tomahawk ram slot 位置有2mm左右差距，所以前者得唔代表後者得
x570 aorus master ram slot 位置 最理想
簡易查看方法， Ram slot左邊對齊 主板正中螺絲安裝位
x570 aorus master的 ram slot 能與 螺絲安裝位 完全重疊
B550 Tomahawk 的 ram slot 能與 螺絲安裝位 一半重疊
x570 Tomahawk 的 ram slot 能與 螺絲安裝位 只有1/3重疊
=====================

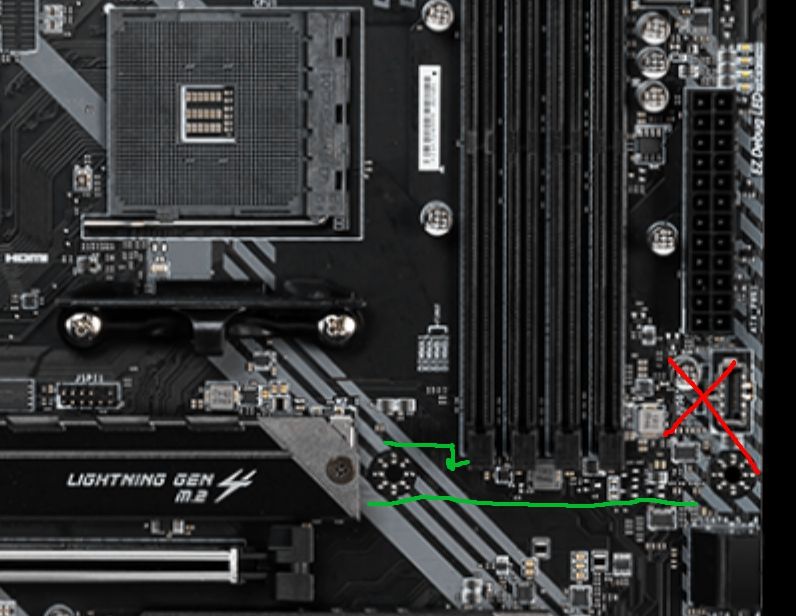

以下就用 B550 Tomahawk 黎睇/示意螺絲安裝位

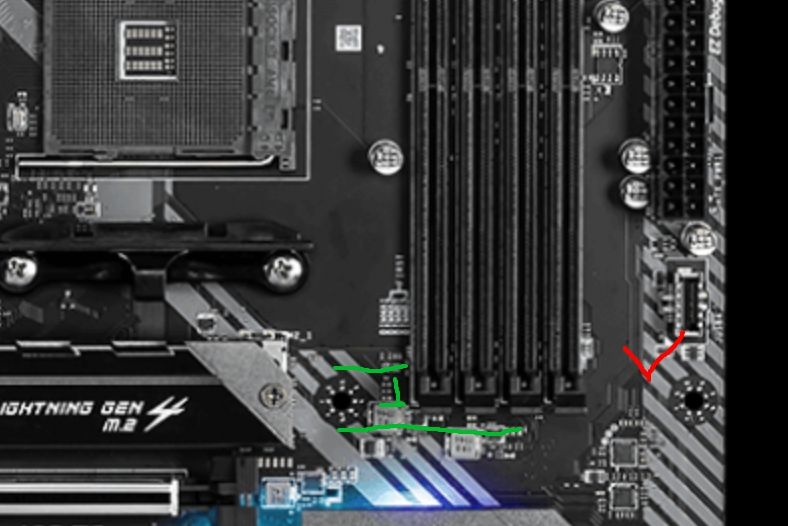

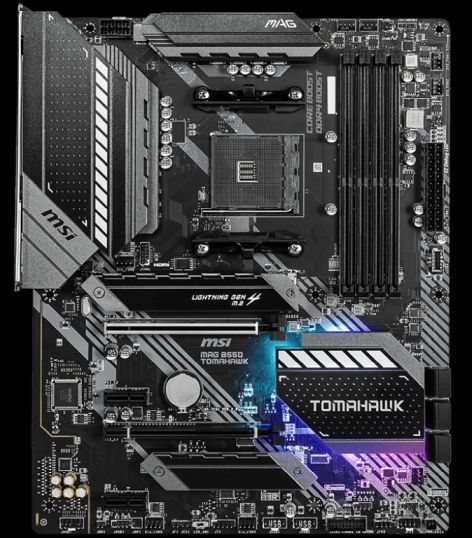

B550 Tomahawk 既位
x570 Tomahawk 既位

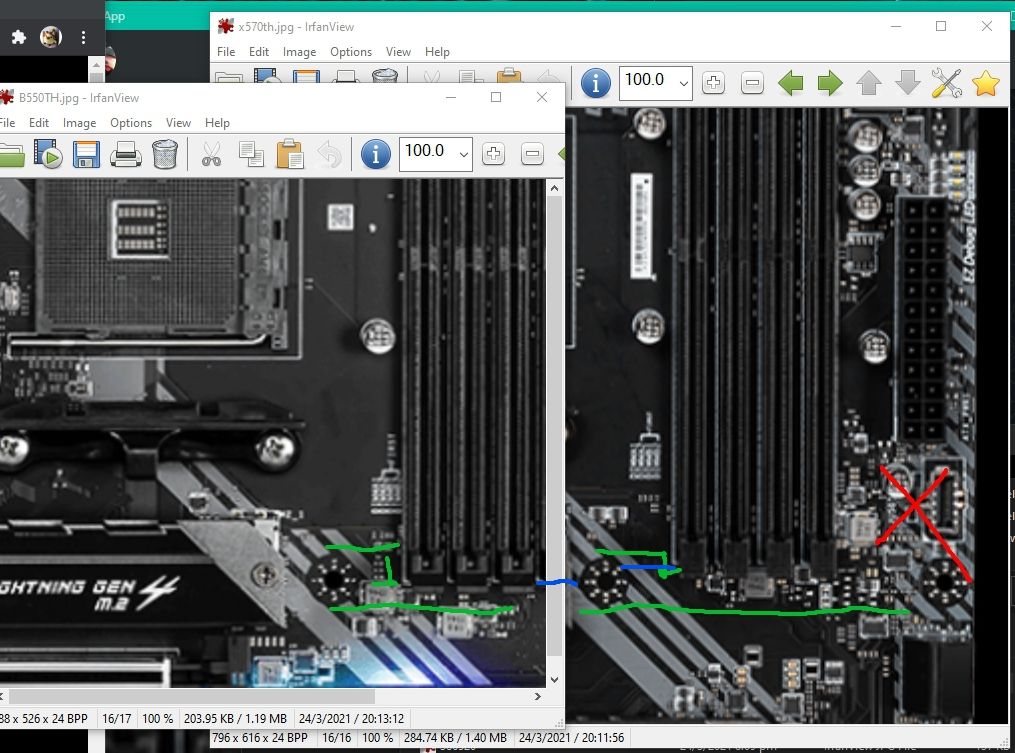

B550 Tomahawk vs x570 Tomahawk
就會發現有約2mm左右(大約，請不要深究) 誤差，但足以影響到 280mm aio + RGB ram 既可選擇空間

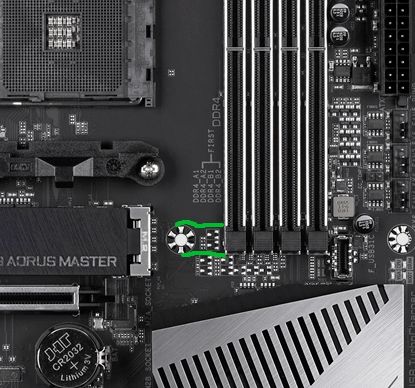

比較理想如
x570 aorus master 就會有再多少少選擇 ，可以選厚丁丁 既排
===================================
以下係個人失敗圖 - Failure Case
NZXT Kraken X63(30mm+25mm) + MSI X570 Tomahawk + crucial ballistix rgb (39.17mm)
唔好睇好似裝到，其實我已經物理磨左個case 個排已經裝偏左2-3mm...

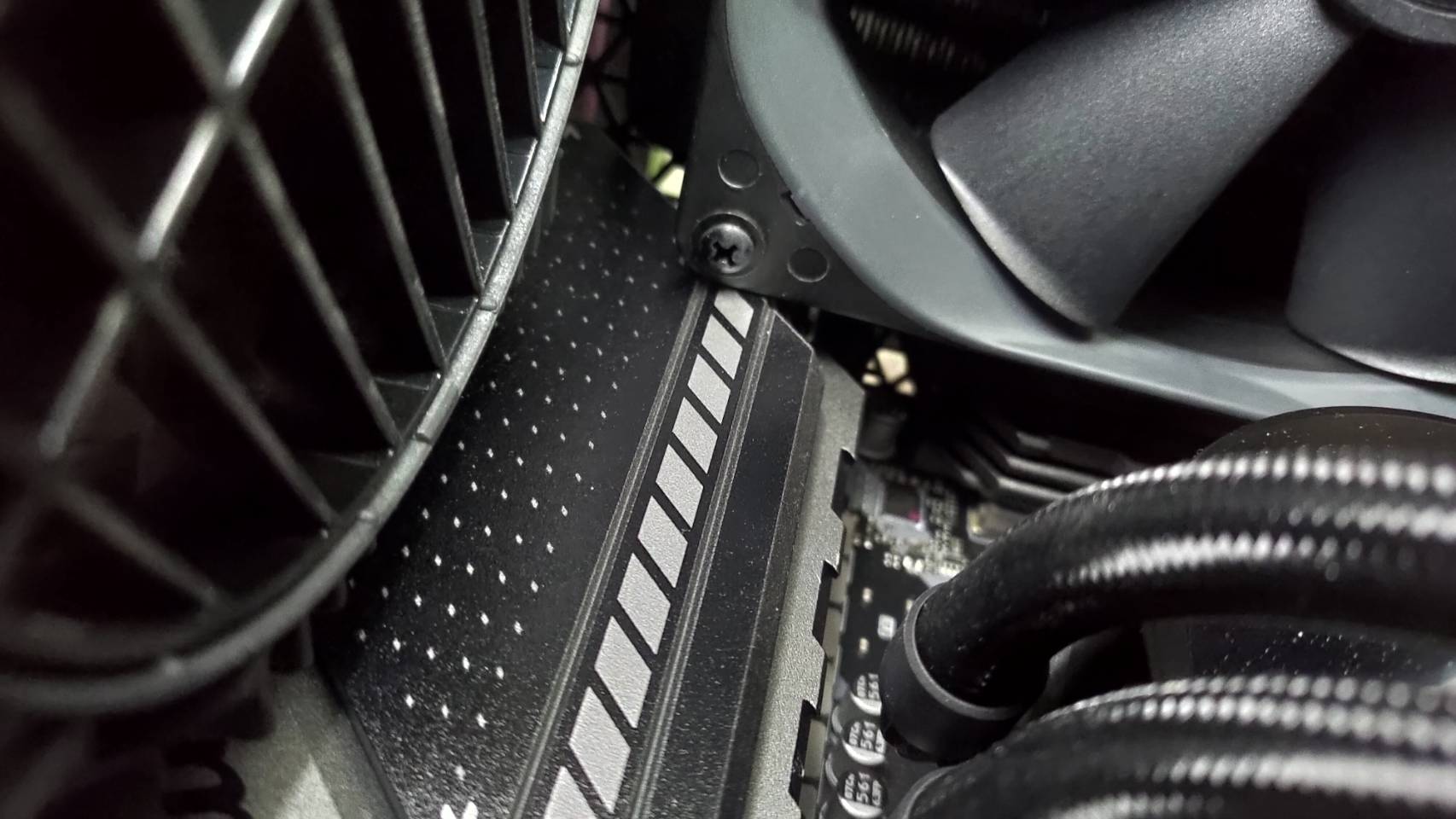

頂vrm散熱

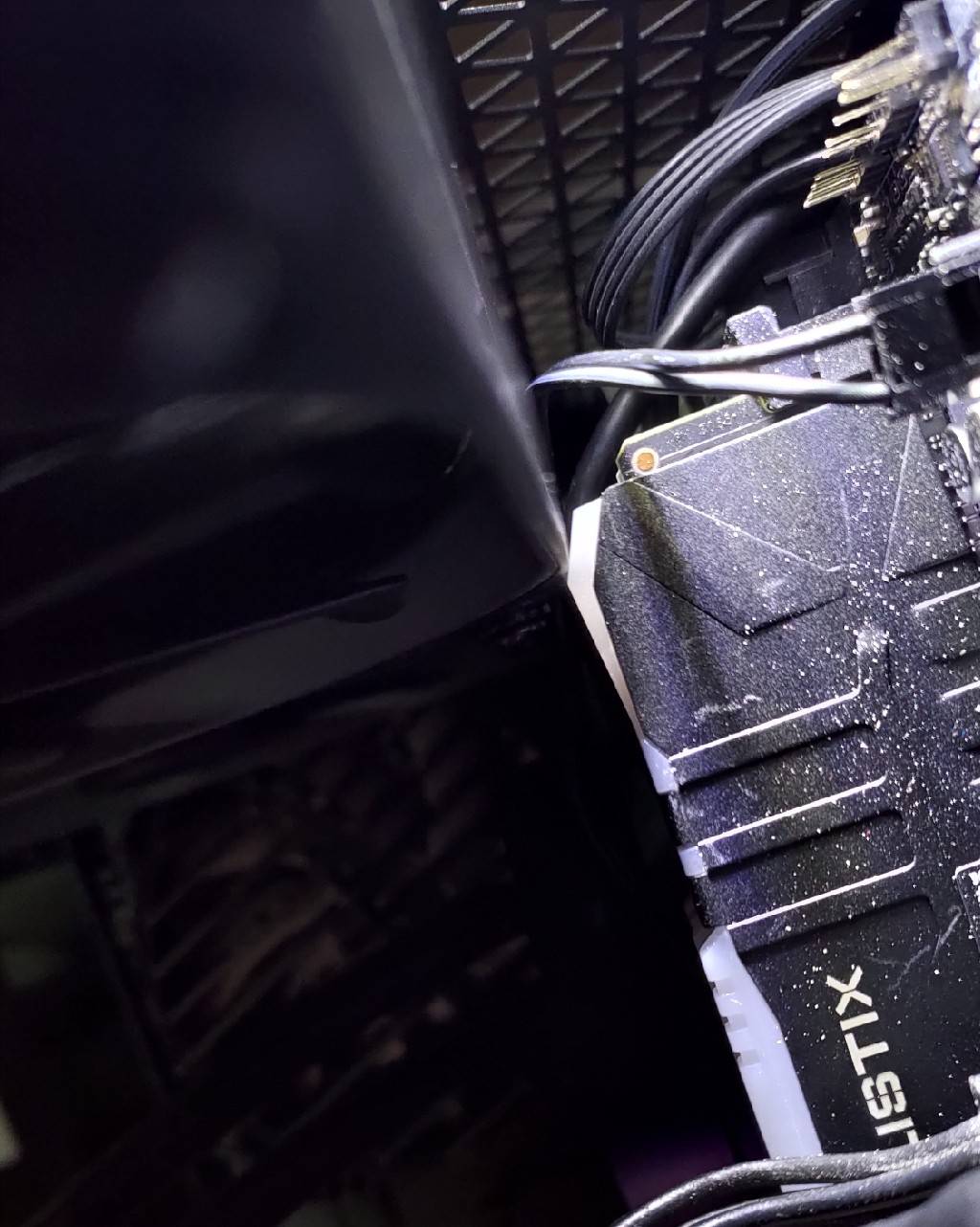

壓/頂ram
=========================

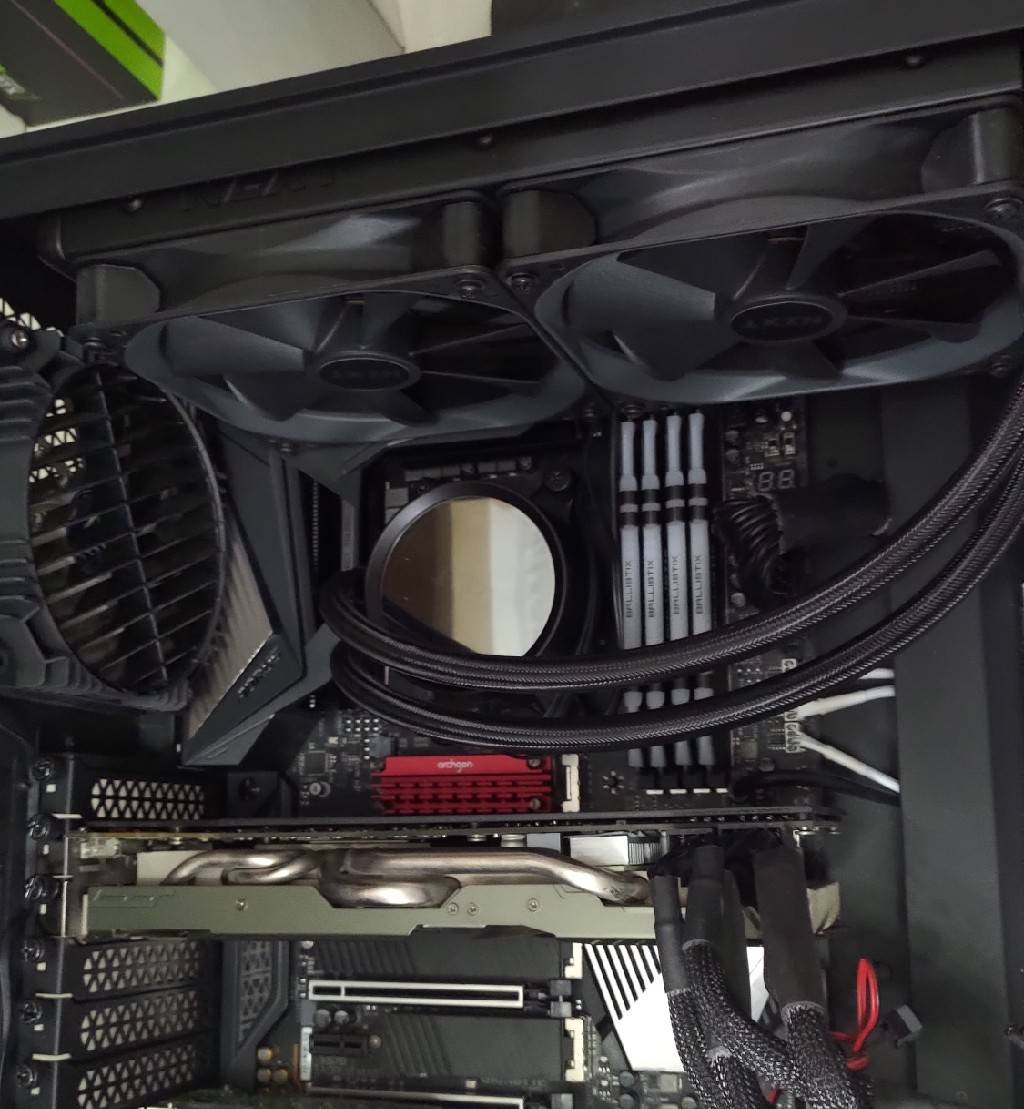

以下係個人成功圖 - Successful Case
NZXT Kraken X63(30mm+25mm) + Giga x570 aorus master + crucial ballistix rgb (39.17mm)
正裝，無用磨過既位

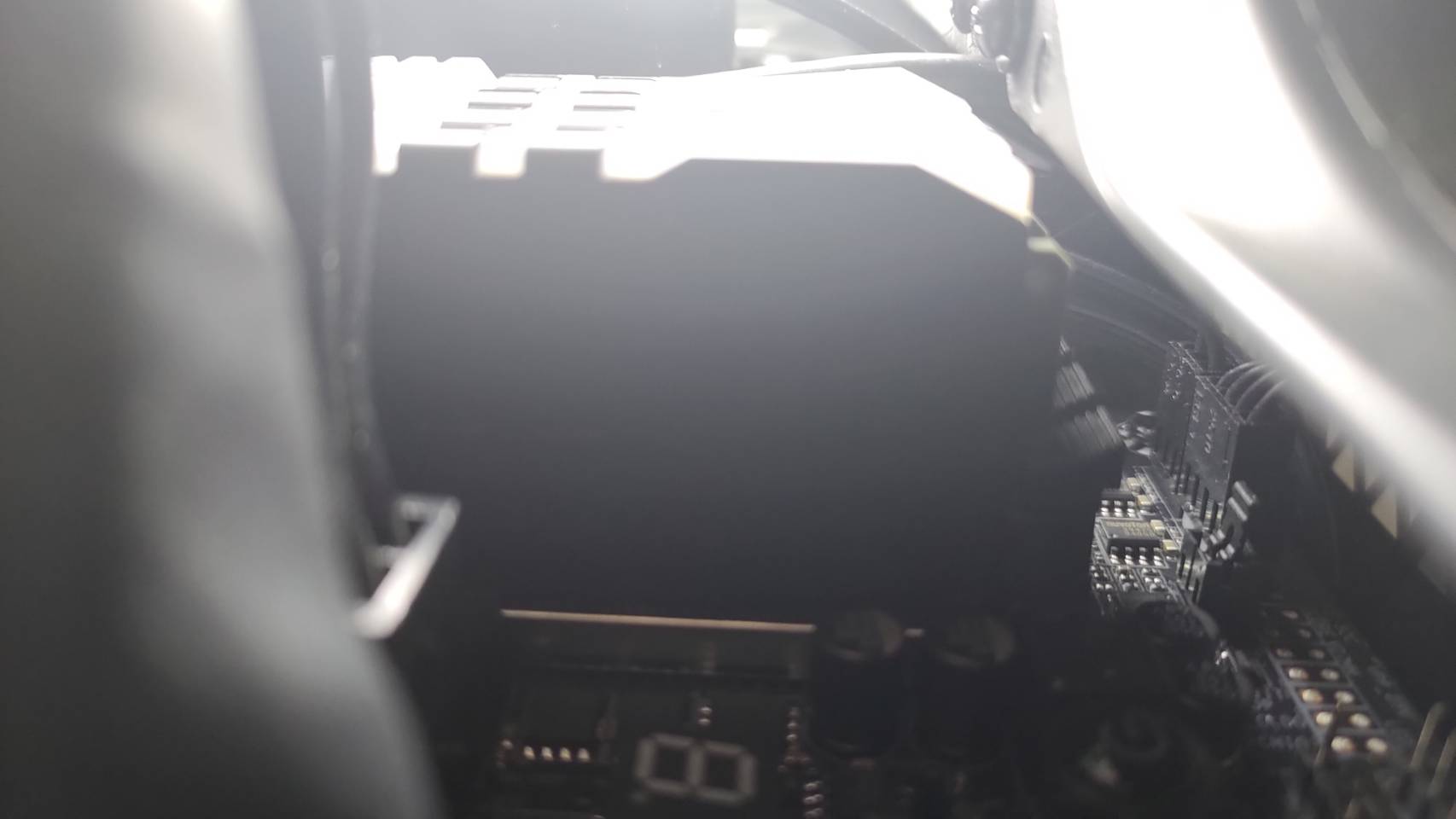

無頂vrm散熱

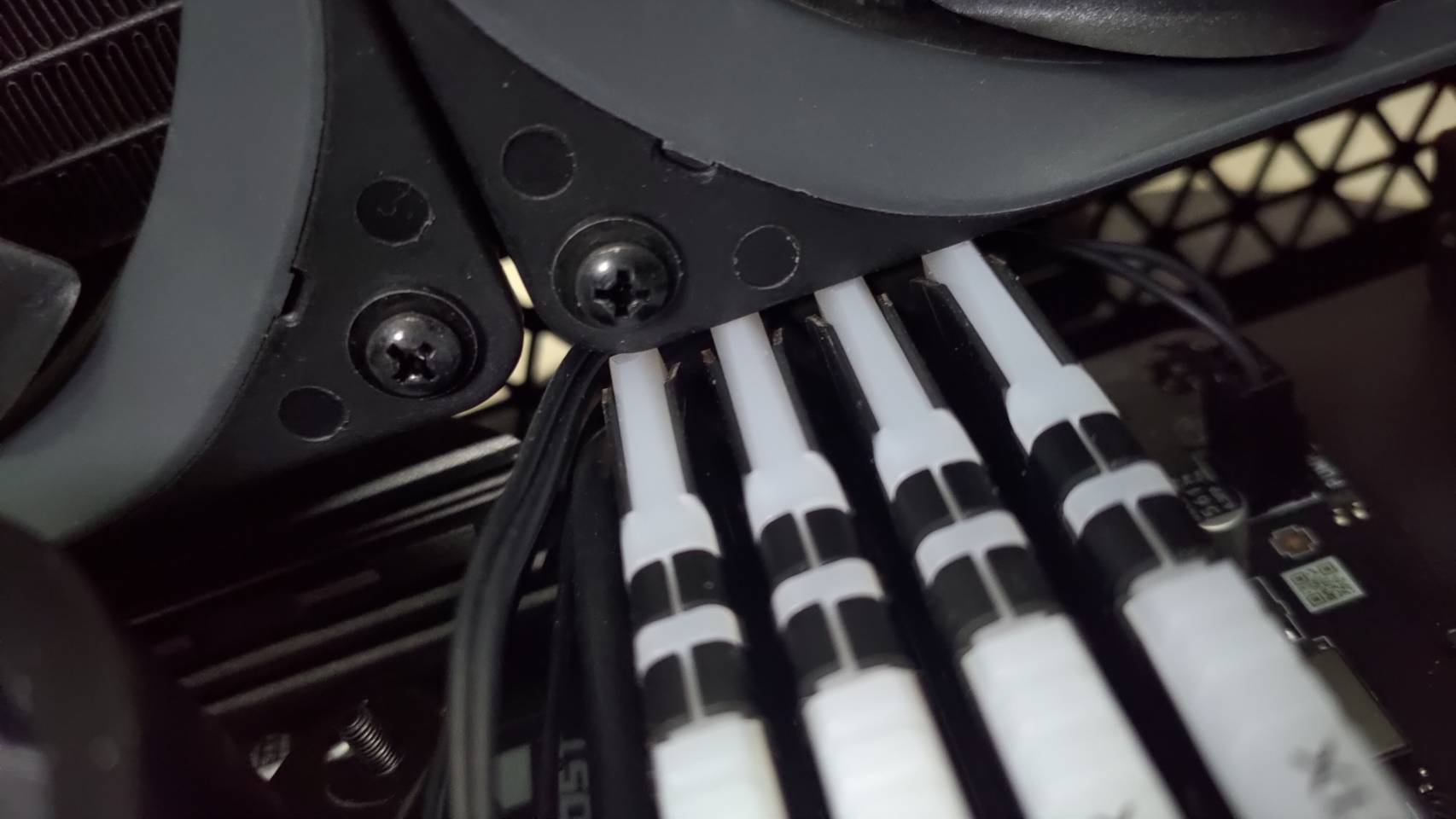

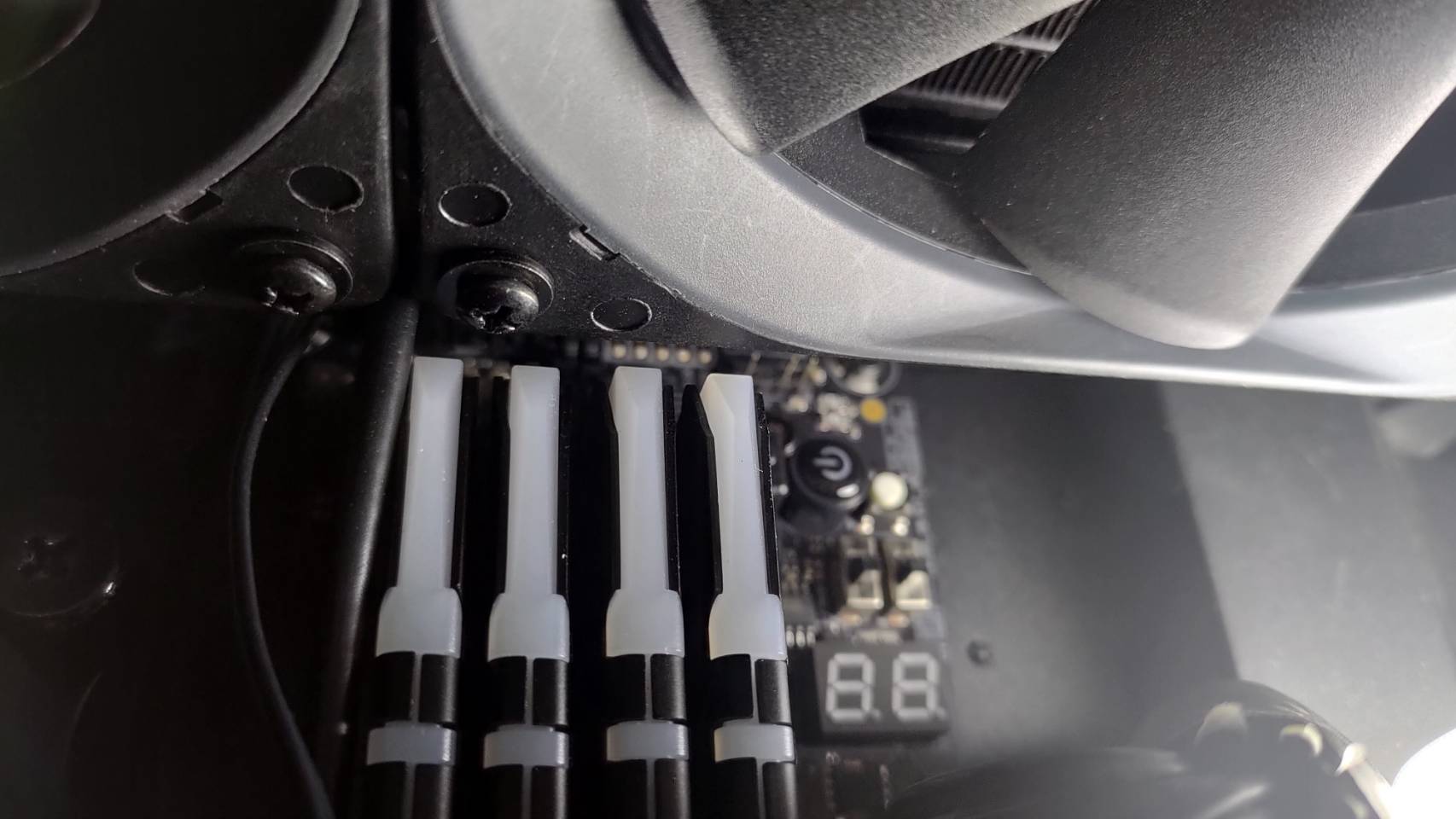

ram同水冷間明顯有位剩
其實本人無RGB喜好
只係crucial ballistix 而家既16g x2，多數係單面 single rank.....基於插好插滿話有加成....
圖片附件: B550THorg.jpg (2021-3-24 20:19, 67.17 KB) / 下載次數 194https://h2.hkepc.com/forum/attachment.php?aid=2254807&k=52ecee6437cf8a50c4a666d7eecde51f&t=1781591644&sid=1NGHx7vLtO
圖片附件: B550TH.jpg (2021-3-24 20:20, 60.4 KB) / 下載次數 211https://h2.hkepc.com/forum/attachment.php?aid=2254808&k=34eb81ea50f2cf478439b95ccc24e166&t=1781591644&sid=1NGHx7vLtO
圖片附件: x570th.jpg (2021-3-24 20:20, 78.59 KB) / 下載次數 192https://h2.hkepc.com/forum/attachment.php?aid=2254809&k=8c912f07344024917b0b72eb5d4b0ad1&t=1781591644&sid=1NGHx7vLtO
圖片附件: vs1.jpg (2021-3-24 20:20, 127.62 KB) / 下載次數 186https://h2.hkepc.com/forum/attachment.php?aid=2254810&k=c5f20c8d11da90c3515ca11849e22f4d&t=1781591644&sid=1NGHx7vLtO
圖片附件: x570ms.jpg (2021-3-24 20:20, 43.87 KB) / 下載次數 166https://h2.hkepc.com/forum/attachment.php?aid=2254811&k=05bcd2e368fed24afcad9dcdaa338795&t=1781591644&sid=1NGHx7vLtO
圖片附件: gsram1.jpg (2021-3-24 20:35, 103.67 KB) / 下載次數 244https://h2.hkepc.com/forum/attachment.php?aid=2254812&k=4e401d87b229c3f6286ff8dabe7267bc&t=1781591644&sid=1NGHx7vLtO
圖片附件: cbram1.jpg (2021-3-24 20:35, 88.8 KB) / 下載次數 178https://h2.hkepc.com/forum/attachment.php?aid=2254813&k=abed00758680ba1d9ca9830779671386&t=1781591644&sid=1NGHx7vLtO
圖片附件: 1616589238410.jpg (2021-3-24 20:35, 49.55 KB) / 下載次數 187https://h2.hkepc.com/forum/attachment.php?aid=2254814&k=d3d0a5a425a380f37d121df1bda5400a&t=1781591644&sid=1NGHx7vLtO
圖片附件: 385378.jpg (2021-3-24 20:40, 83.79 KB) / 下載次數 199https://h2.hkepc.com/forum/attachment.php?aid=2254815&k=92027d4416838586bc6ffbdacda74dcb&t=1781591644&sid=1NGHx7vLtO
圖片附件: 386520.jpg (2021-3-24 20:40, 136.72 KB) / 下載次數 163https://h2.hkepc.com/forum/attachment.php?aid=2254816&k=3c3cf1557c08e65870630f31f0958ee9&t=1781591644&sid=1NGHx7vLtO
圖片附件: 386524.jpg (2021-3-24 20:40, 123.25 KB) / 下載次數 186https://h2.hkepc.com/forum/attachment.php?aid=2254817&k=7d35072c28a065bc2c7e435da7b69a39&t=1781591644&sid=1NGHx7vLtO
圖片附件: 386521.jpg (2021-3-24 20:40, 107.39 KB) / 下載次數 191https://h2.hkepc.com/forum/attachment.php?aid=2254818&k=cc694600942ced87d2a8477c209df17e&t=1781591644&sid=1NGHx7vLtO
圖片附件: 385380.jpg (2021-3-24 20:40, 52.8 KB) / 下載次數 169https://h2.hkepc.com/forum/attachment.php?aid=2254819&k=1aa5d8f4adee1a20a743cd5eae1fef1b&t=1781591644&sid=1NGHx7vLtO
圖片附件: 386523.jpg (2021-3-24 20:40, 108.27 KB) / 下載次數 217https://h2.hkepc.com/forum/attachment.php?aid=2254820&k=b3daf9bb59828dcf88ebdb71b6bdd80d&t=1781591644&sid=1NGHx7vLtO
作者: 1chi 時間: 2021-3-24 16:33
等睇圖
via HKEPC IR Pro 3.6.1 - Android(3.3.1)
作者: anakin826 時間: 2021-4-8 11:48
正需要呢個post，thx ching
又想問吓，牙石板又會唔會頂到ram，咁啱我都係用x63
via HKEPC IR Pro 3.6.1 - iOS(3.0.0)
作者: rfdingo 時間: 2021-4-8 12:00
本帖最後由 rfdingo 於 2021-4-8 14:09 編輯
要睇底板型號同ram
正如上面講
要睇
板尾panel 個散熱片/蓋 高唔高身
ram槽位(內文講最簡單用板正中螺絲孔對位估)
同你用既 ram型號
無祥細型號估都無得估
作者: giggs3414 時間: 2021-4-24 17:12
有時真係好難預, 多謝Ching 測試
