作者: zxu 時間: 2019-1-8 23:43 標題: DIY垂直風道機箱（圖片更新）
本帖最後由 zxu 於 2019-1-20 11:17 編輯
由買料到完成歷時十幾日，有些料訂多左，又有板開孔錯尺寸要重開。
搞到原本千幾變左二千！！人工，時間未計。
做到腰骨痛，搞足成個星期日都搞唔完，要分開整。
不過從無到有果種成功感好正。

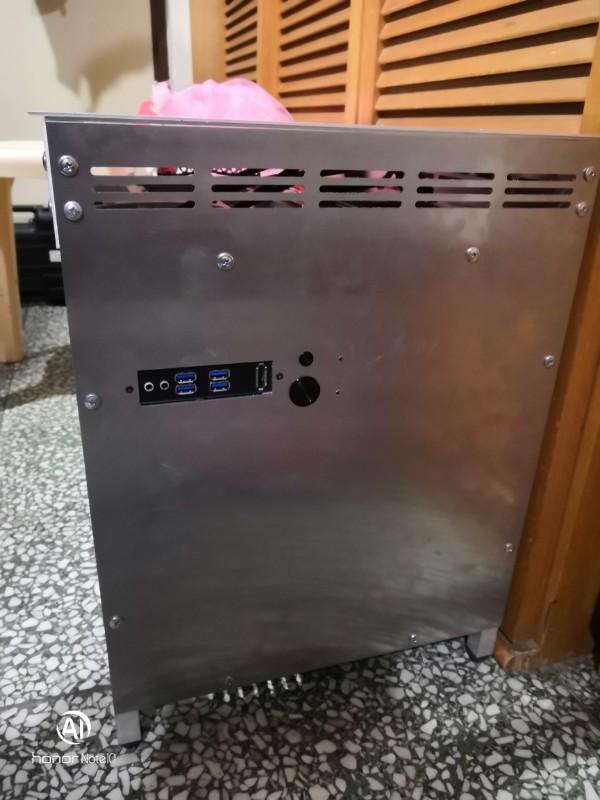

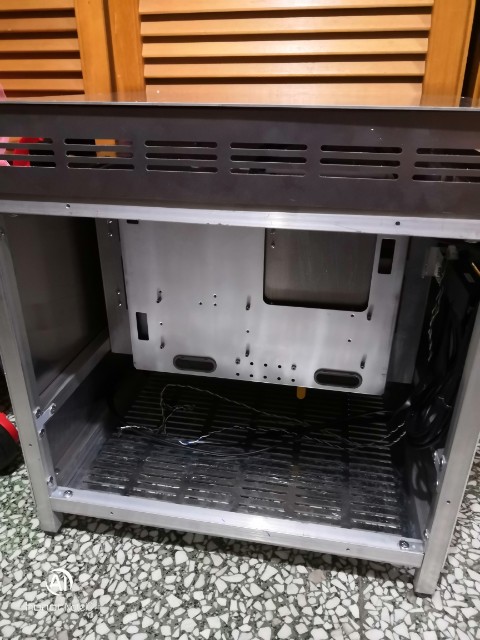

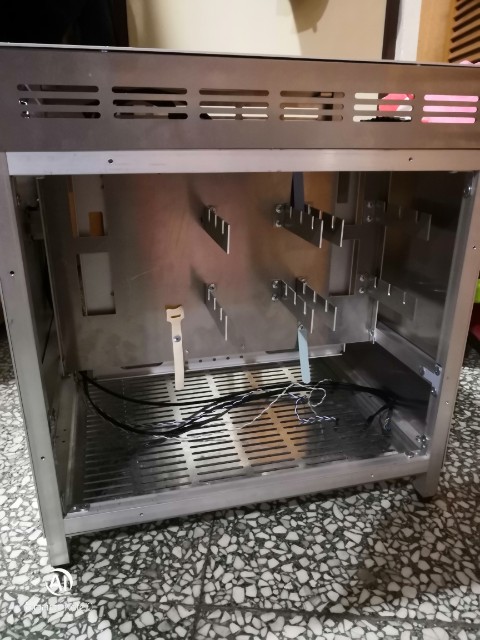

機箱尺寸 長480 寬380 高500。仲未有時間上機。

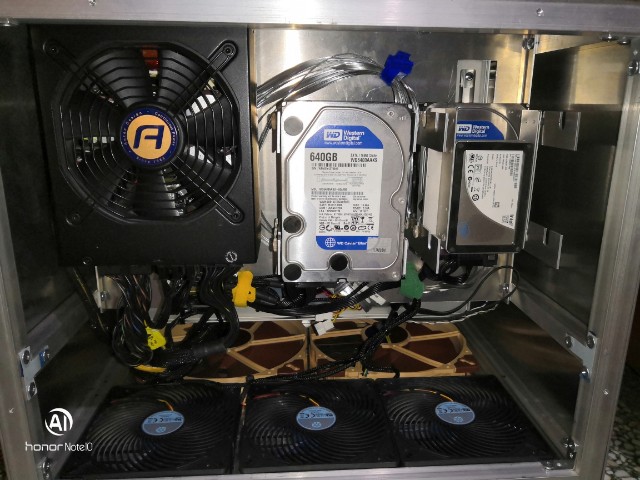

要求底部裝20cm風扇X2 14cm風扇X3,所以搞到體積咁大。
由於係出於全風冷去考慮。上水就唔使諗啦！
有些是聯力機箱舊料，唔好浪費，去片。
[attachimg]唔係好識去編輯！

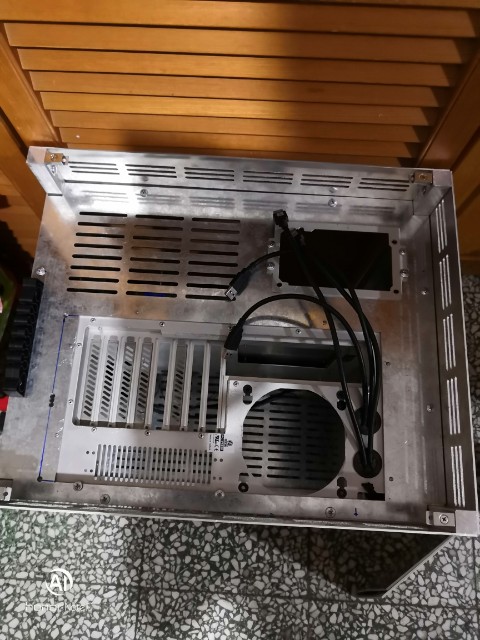

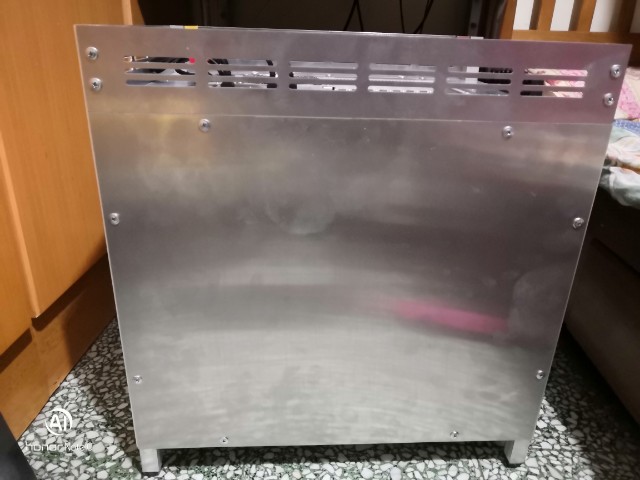

總結。。用料太好，整機有30--40kg咁重，總框架全鋁，但底部同頂部用上3mm 鍍鋅板係重量來源。

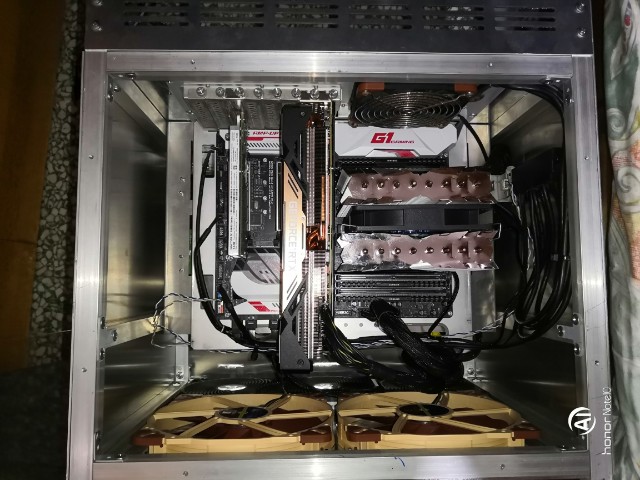

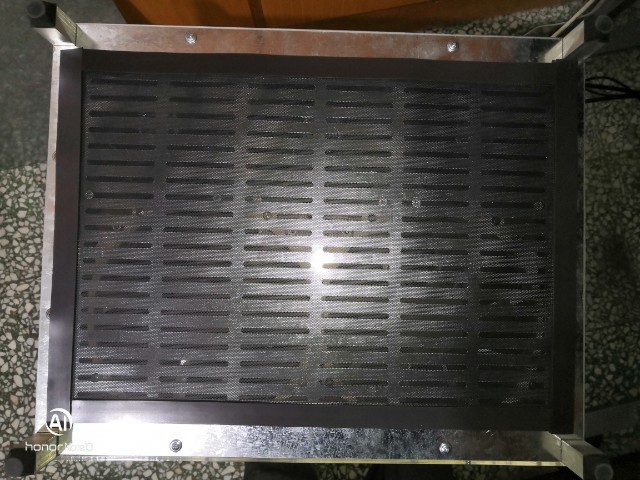

底部有50mm吸氣足夠，顯卡長度能裝340mm 由於風扇足夠多，低速度散熱都好快排出熱風。
市面上有售的機箱鐵皮薄箱居多，就算係聯力的用料都麻麻地，A75側板紙咁薄，好容易引發共振。
如果呢個箱鐵皮唔生锈+自己唔身痕都夠用過世！
圖片附件: IMG_20190108_231809~01.jpg (2019-1-8 23:42, 124.09 KB) / 下載次數 76https://h2.hkepc.com/forum/attachment.php?aid=2103806&k=15f69a8acbc1dcf62591f568bbc3233e&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190108_231935~01.jpg (2019-1-8 23:46, 122.81 KB) / 下載次數 75https://h2.hkepc.com/forum/attachment.php?aid=2103807&k=6ca77413a380faffc15d061b5ee31788&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190108_231905~02.jpg (2019-1-8 23:46, 118.3 KB) / 下載次數 70https://h2.hkepc.com/forum/attachment.php?aid=2103808&k=35403504b8d34f86edd955aee37f5aa9&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190108_231858~02.jpg (2019-1-8 23:46, 136.7 KB) / 下載次數 75https://h2.hkepc.com/forum/attachment.php?aid=2103809&k=e447542fcd6ec194c34a6104b71929c3&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190108_231830~02.jpg (2019-1-8 23:46, 120.45 KB) / 下載次數 70https://h2.hkepc.com/forum/attachment.php?aid=2103810&k=83c58ebcc7df1476ea8e3a26ad80b725&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_100154~01.jpg (2019-1-20 10:56, 94.11 KB) / 下載次數 73https://h2.hkepc.com/forum/attachment.php?aid=2105930&k=6a781f4e0b4cb130af2d29ff1c1affa1&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_100121~01.jpg (2019-1-20 10:58, 82.81 KB) / 下載次數 63https://h2.hkepc.com/forum/attachment.php?aid=2105931&k=7e4694f0e5f3594caa49c59e7aa694ff&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_095016~01.jpg (2019-1-20 10:58, 138.81 KB) / 下載次數 70https://h2.hkepc.com/forum/attachment.php?aid=2105933&k=3594cbca0aef1d9ac3b21e54eddda0f4&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_095601~01.jpg (2019-1-20 10:58, 129.27 KB) / 下載次數 68https://h2.hkepc.com/forum/attachment.php?aid=2105934&k=18bebf1bbfa5e1e89cfb52c9aae9d4a7&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_101009~01.jpg (2019-1-20 10:58, 134.96 KB) / 下載次數 70https://h2.hkepc.com/forum/attachment.php?aid=2105935&k=33a7aa7782cae4def7b7975831340e36&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_101803~01.jpg (2019-1-20 10:58, 130.84 KB) / 下載次數 79https://h2.hkepc.com/forum/attachment.php?aid=2105936&k=bcdaf236748f15073758a7af837397c6&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_101803~01.jpg (2019-1-20 10:58, 130.84 KB) / 下載次數 64https://h2.hkepc.com/forum/attachment.php?aid=2105937&k=6d2539045832d861df8a50f4f98d37ed&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_104200~01.jpg (2019-1-20 10:59, 128.43 KB) / 下載次數 68https://h2.hkepc.com/forum/attachment.php?aid=2105938&k=e76ea37bc902761464156d8c0e06ed7f&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_104657~01.jpg (2019-1-20 10:59, 146.15 KB) / 下載次數 64https://h2.hkepc.com/forum/attachment.php?aid=2105939&k=c5e7673935b5a010431b91fadc6eda1a&t=1782731682&sid=4sHNKYdsyH
圖片附件: IMG_20190120_104709~01.jpg (2019-1-20 11:03, 129.85 KB) / 下載次數 67https://h2.hkepc.com/forum/attachment.php?aid=2105942&k=e2e3a5d7271736e6f939ef27d89a28ea&t=1782731682&sid=4sHNKYdsyH
作者: randy 時間: 2019-1-19 14:28
勁呀 CHING
作者: crackong 時間: 2019-1-19 17:06
提示: 作者被禁止或刪除 內容自動屏蔽
作者: zxu 時間: 2019-1-19 21:44
加油加油, 共勉共勉
就咁睇圖師兄用左普通裝修用既角碼?
上次我都試過,但我搵到既裝修角碼, 孔位唔準, 又唔 ...
crackong 發表於 2019-1-19 17:06

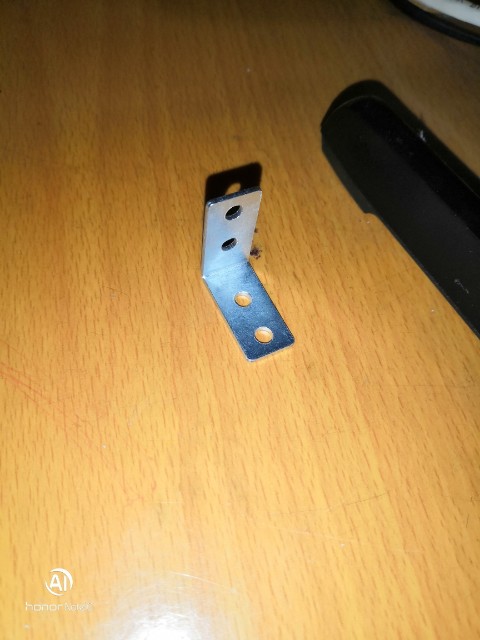

呢種角碼硬度極高，徒手冇可能折彎，鴨遼街五金鋪有得賣。價錢仲好平。
圖片附件: IMG_20190119_213938~01.jpg (2019-1-19 21:42, 83.9 KB) / 下載次數 62https://h2.hkepc.com/forum/attachment.php?aid=2105856&k=11ab5cff9613430858ff0f20dd962f96&t=1782731682&sid=4sHNKYdsyH
作者: crackong 時間: 2019-1-19 22:13
提示: 作者被禁止或刪除 內容自動屏蔽
作者: zxu 時間: 2019-1-20 11:25
類似.
我上一隻case 搵到果種雖然已經做得唔錯,
但係孔位有左右1mm 上下開孔誤差.
然後內角不是90度, 而 ...
crackong 發表於 2019-1-19 22:13
好難冇偏差。除非你設計好似CaseLabs咁，一塊塊扣上去。但尺寸要準到無倫。
好似我咁一塊整，一邊改尺寸會好難整，見步行步。最好淘寶揾到有你講要求，設計到完成對方全面搞掂唔使煩，你齋俾錢就ok
作者: crackong 時間: 2019-1-20 14:32
提示: 作者被禁止或刪除 內容自動屏蔽
作者: zxu 時間: 2019-1-20 16:17
30kg

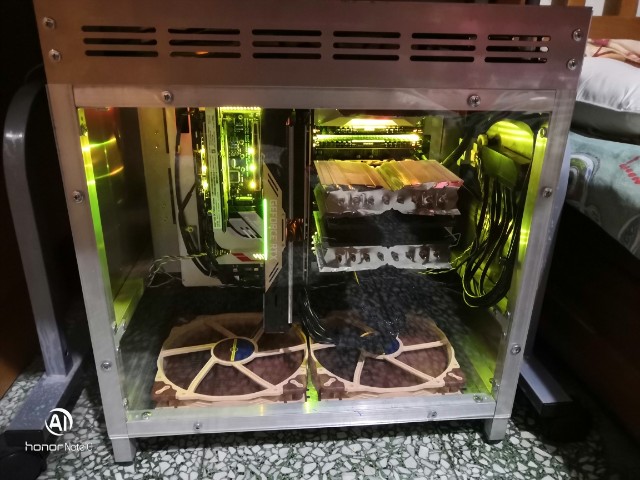

側板是膠片?
有意整玻璃側板嗎?
crackong 發表於 2019-1-20 14:32
因為屋企有細佬仔，用膠片安全哋。
可能有，冇磅去稱，估計有30kg.....
作者: naomi 時間: 2019-1-22 21:51
打咗好多指模
作者: naomi 時間: 2019-1-22 22:03
https://detail.tmall.com/item.ht ... skuId=3987313178316
https://www.silverstonetek.com/r ... p;area=tw&top=C
作者: zxu 時間: 2019-1-22 23:08
naomi 發表於 2019-1-22 22:03
第一個 3.5hdd位太少，我最少要6個！
第二個太長，我臺底只能放580mm ,太長放唔到！
作者: naomi 時間: 2019-1-22 23:44
第一個 3.5hdd位太少，我最少要6個！
第二個太長，我臺底只能放580mm ,太長放唔到！ ...
zxu 發表於 2019-1-22 23:08
https://www.silverstonetek.com/product.php?pid=292&area=tw
作者: 11133034 時間: 2019-1-23 00:01
Ching勁。
我都想自己整個 case
但怕麻煩。
市面上冇乜機箱岩心水，一係太高，一係太深
