作者: aazz 時間: 2025-11-14 00:51 標題: 有缺憾的 LM3886 電路
本帖最後由 aazz 於 2025-11-14 00:58 編輯
因為小第看錯電路走線;
所以畫錯電路板走線;
這個 LM3886 電路是另一論壇的人兄給予的;
話易做成功;
不過已經更改好了;
而且試了有聲; 好像不錯;
只用了雙 12V 試;
有時間再用正常供電雙 24V 試;
圖片附件: 3886-3.png (2025-11-14 00:46, 78.27 KB) / 下載次數 22https://h2.hkepc.com/forum/attachment.php?aid=2504724&k=1af82a60c59181e38b0a3d2fc0c9d4b1&t=1781355826&sid=8ypceUtGh

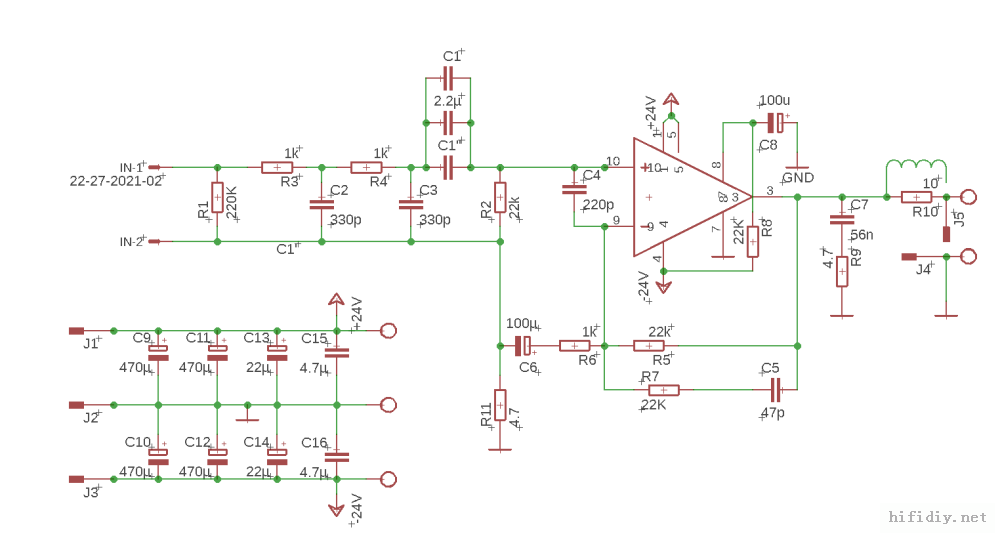

圖片附件: Schematic_LM3886+ok_2025-11-09-2.jpg (2025-11-14 00:46, 137.03 KB) / 下載次數 27https://h2.hkepc.com/forum/attachment.php?aid=2504725&k=aa4083e15c05f41b292f6bb2987ebf70&t=1781355826&sid=8ypceUtGh

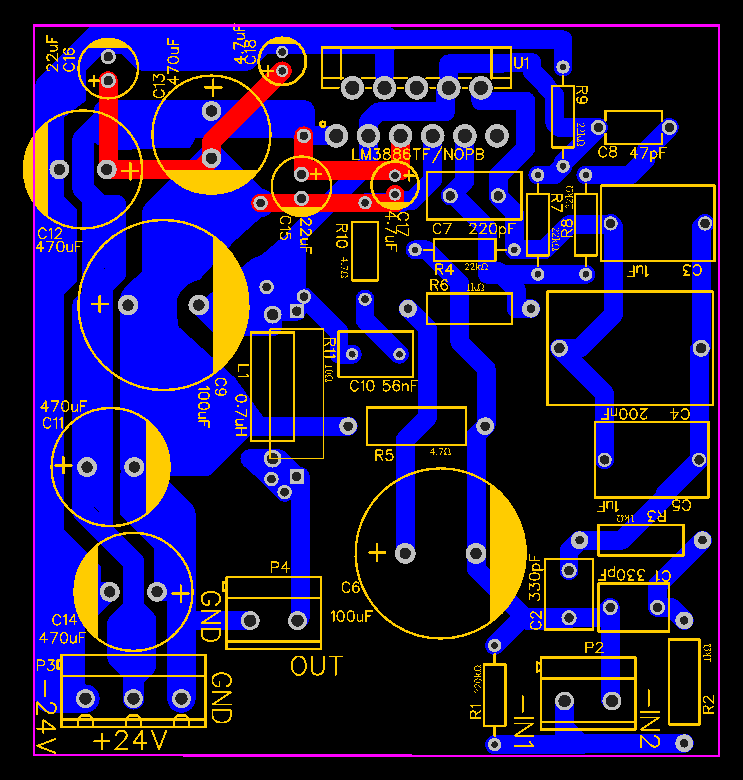

圖片附件: [已修正的底板圖不過未製作] PCB_PCB_LM3886+ok_2025-11-10.png (2025-11-14 00:46, 34.79 KB) / 下載次數 24https://h2.hkepc.com/forum/attachment.php?aid=2504726&k=f7b7b0456872a5814f98c578a9eea5c8&t=1781355826&sid=8ypceUtGh
圖片附件: [舊的畫錯的底板圖] PCB_PCB_LM3886_2025-10-16-2.png (2025-11-14 00:46, 65.52 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=2504727&k=43d80171768d6292ca159f8f2fcb77c4&t=1781355826&sid=8ypceUtGh

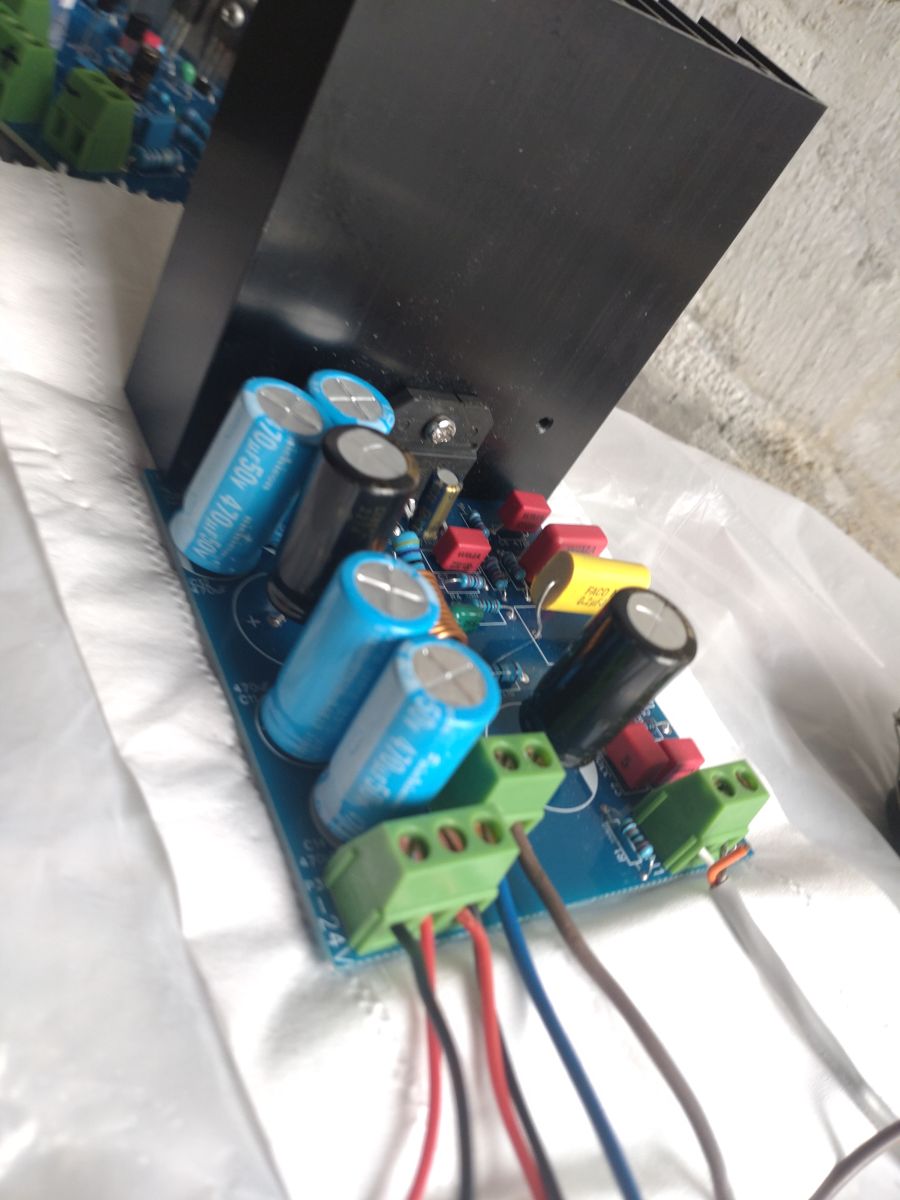

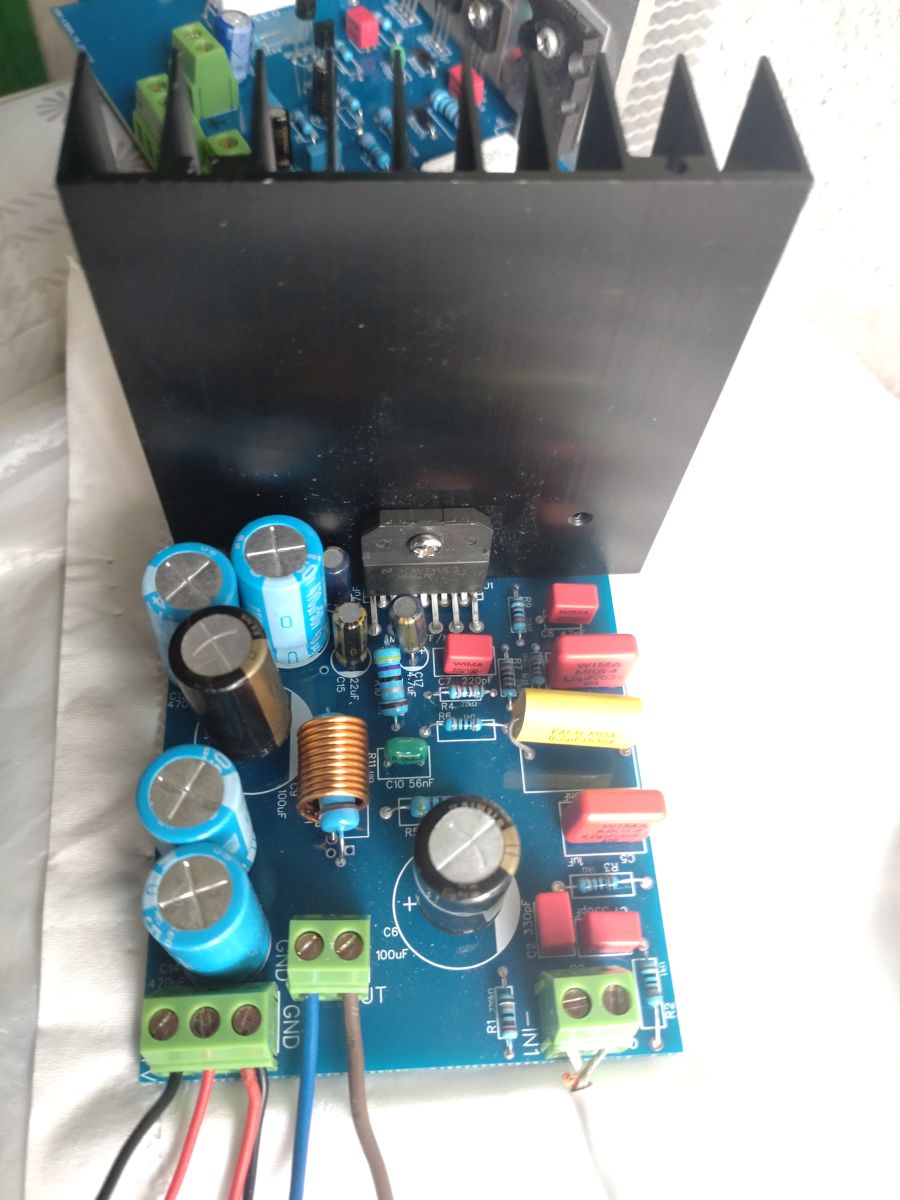

圖片附件: DSC_1109-2.jpg (2025-11-14 00:46, 104.9 KB) / 下載次數 17https://h2.hkepc.com/forum/attachment.php?aid=2504728&k=10b931a51fd2aa7d513148c2e92bb77b&t=1781355826&sid=8ypceUtGh
圖片附件: DSC_1110-2.jpg (2025-11-14 00:46, 116.83 KB) / 下載次數 23https://h2.hkepc.com/forum/attachment.php?aid=2504729&k=4e688b66a50eff59b5508ed22d36db25&t=1781355826&sid=8ypceUtGh
圖片附件: DSC_1112-2.jpg (2025-11-14 00:46, 134.96 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=2504730&k=2e52ec2acebeac66dcbef041ce3a6775&t=1781355826&sid=8ypceUtGh

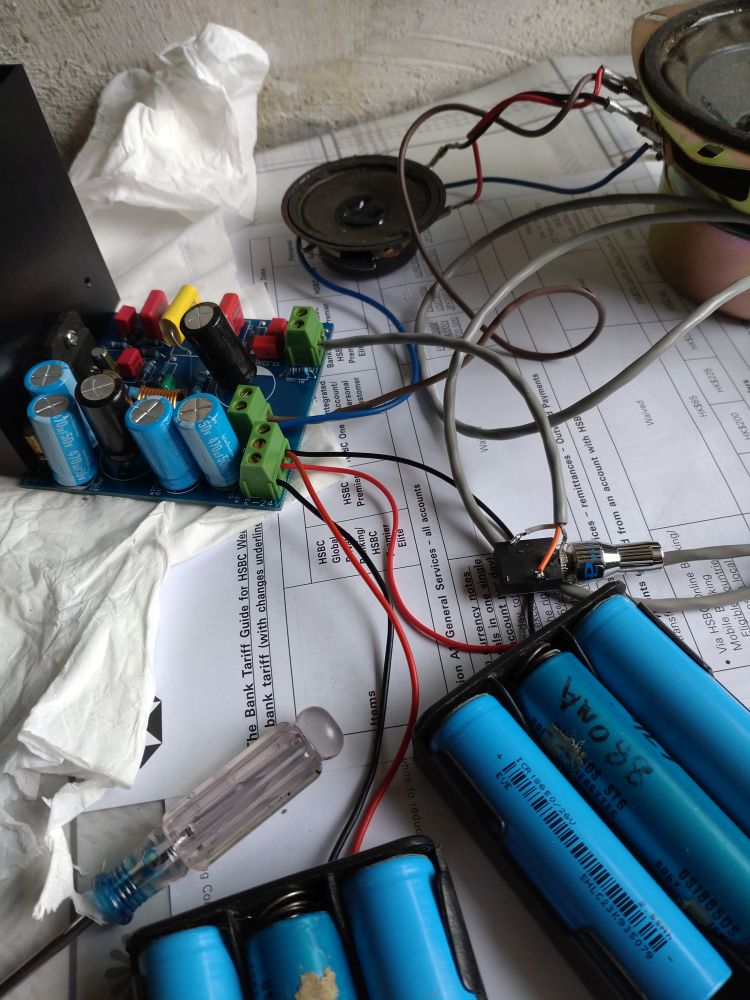

圖片附件: [沒有輸入的輸出] DSC_1113-2.jpg (2025-11-14 00:46, 130.7 KB) / 下載次數 22https://h2.hkepc.com/forum/attachment.php?aid=2504731&k=000fbeda7dffc5316c25f606d1cf540b&t=1781355826&sid=8ypceUtGh

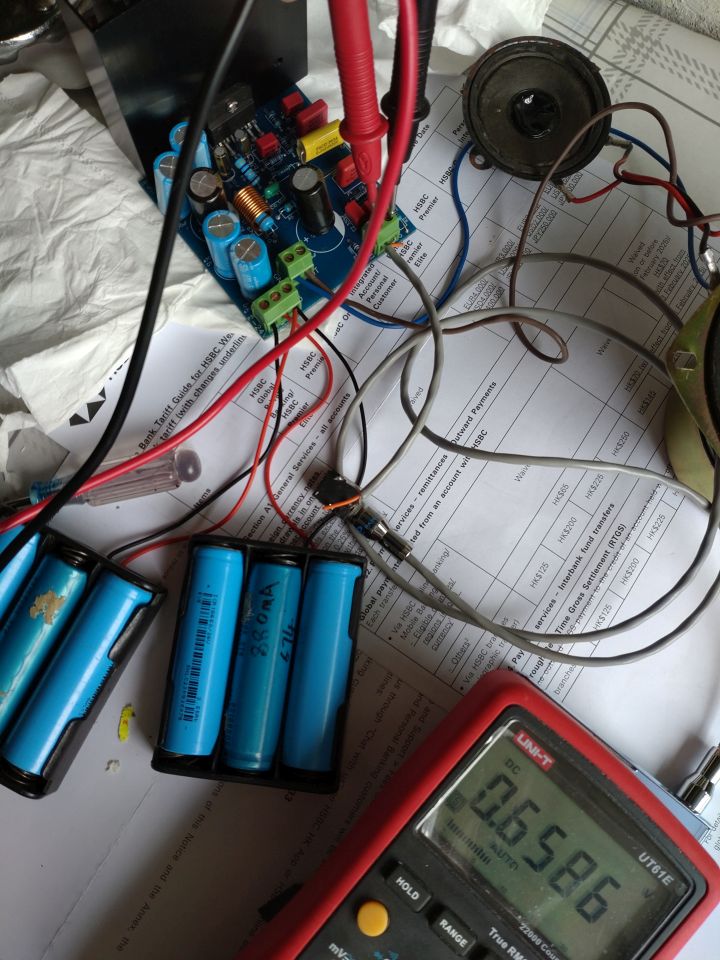

圖片附件: [有輸入的輸出] DSC_1114-2.jpg (2025-11-14 00:46, 119.93 KB) / 下載次數 21https://h2.hkepc.com/forum/attachment.php?aid=2504732&k=30a00651473b1e0d12747915312cf92f&t=1781355826&sid=8ypceUtGh
圖片附件: [輸入訊號電壓] DSC_1115-2.jpg (2025-11-14 00:46, 135.69 KB) / 下載次數 26https://h2.hkepc.com/forum/attachment.php?aid=2504733&k=84d70a2cab7950566eb5457e520ce255&t=1781355826&sid=8ypceUtGh
作者: aazz 時間: 2025-11-15 00:34
本帖最後由 aazz 於 2025-11-15 00:36 編輯
用圖中的喇叭放音;
用手機錄的
https://whyp.it/tracks/323711/wh ... -131145?token=4v4qG
https://whyp.it/tracks/323711/whatsapp-audio-2025-11-13-at-131145?token=4v4qG
作者: Ian_Seabourne 時間: 2025-11-16 00:52
404 track not found
Datasheet 寫最大輸出 50W，電源 +/- 35V
當年買了 IC 買了大水桶電容，但無砌成個成本來玩，因不竟書枱已經有 mini HiFi，諗唔到原因要自己砌個 Amp。又唔會開盡 50+50W... 所以掉低咗。
作者: aazz 時間: 2025-11-16 23:57
本帖最後由 aazz 於 2025-11-17 00:14 編輯
404 track not found
Datasheet 寫最大輸出 50W，電源 +/- 35V
當年買了 IC 買了大水桶電容，但無砌成個成 ...
Ian_Seabourne 發表於 2025-11-16 00:52
其實想砌好多年;
砌完 LM1875 幾年就想砌;
不過香港買一直要接近 $100
今次是所有淘寶件平好多;
有聲出應該不是假的;
其實好小聽歌;
擴音板只是用來試音多;
喇叭真正好小開;
屋企人在就不能開;
當然連玩遊戲都不可以;
所以玩遊戲是沒有聲;
而帶耳筒大約只可以一個鐘;
在久一些會耳痛;
作者: aazz 時間: 2025-12-25 22:59
可惜
本來已造好的更新底板;
好像停在海關處;
無法運輸;
其實都沒買什麼;
只是一個 USB 底板轉 3.5吋位的插口;
六個 MINI USB 轉插;
一個 USB 的電壓錶;
同 15塊線路板
作者: vtrchan 時間: 2025-12-26 15:01
可惜
本來已造好的更新底板;
好像停在海關處;
無法運輸;
其實都沒買什麼;
只是一個 USB 底板轉 3.5吋位的插 ...
aazz 發表於 2025-12-25 22:59
o下
⋯⋯真係未試過會唔會係假期多人放假，人手不足？
作者: aazz 時間: 2025-12-27 00:06
o下⋯⋯真係未試過
會唔會係假期多人放假，人手不足？
vtrchan 發表於 2025-12-26 15:01
好消息
今日見到雜運顯示貨到了香港倉;
等了兩星期都是好事
謝謝
作者: aazz 時間: 2025-12-27 23:29
終於收到件了;
3886, 47放大, 低通濾波過幾天再砌;
試試 USB 電壓錶先

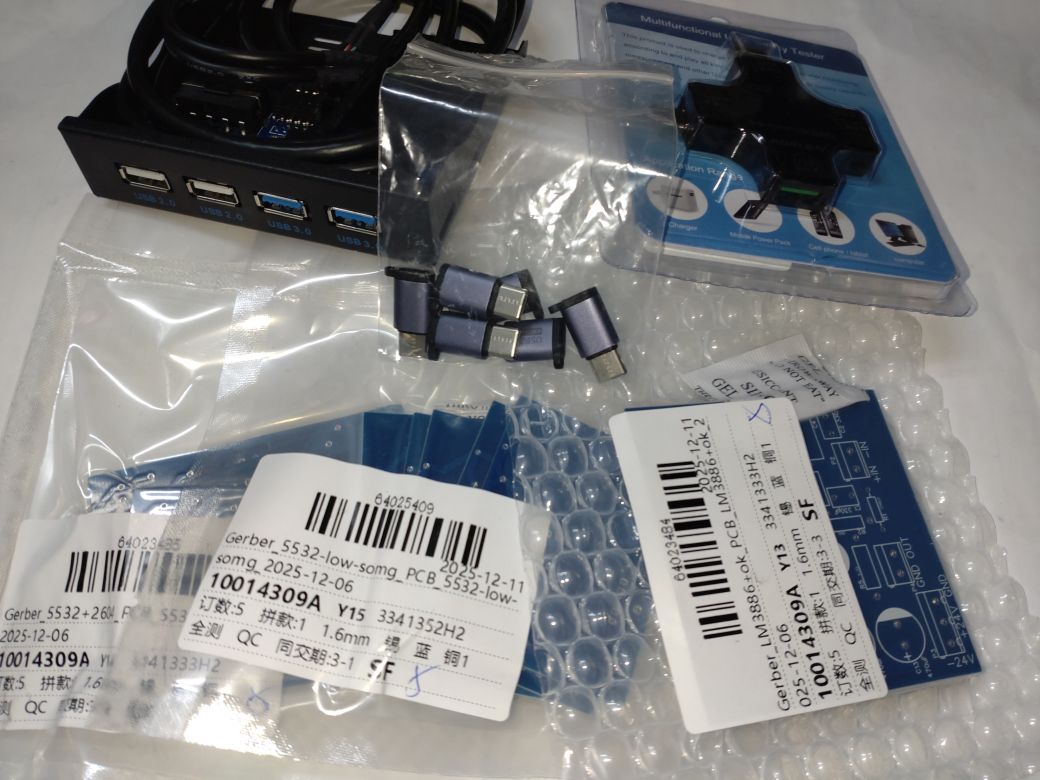

圖片附件: DSC_1138-2.jpg (2025-12-27 23:24, 122.45 KB) / 下載次數 7https://h2.hkepc.com/forum/attachment.php?aid=2509990&k=1964dd81b19eab86b0c4d7a6ba90c65e&t=1781355826&sid=8ypceUtGh
作者: 1個閒人 時間: 2025-12-29 00:00
本帖最後由 1個閒人 於 2025-12-28 16:01 編輯
好奇問, 呢D零件, 要唔要先檢查夾唔夾,
配對好左右聲道特性相同, 才焊上底板?
作者: 普羅 時間: 2025-12-29 08:27
3.5mm直入？有冇前級？有冇喇叭保護？輸入擴阻幾多
作者: aazz 時間: 2025-12-29 23:31
好奇問, 呢D零件, 要唔要先檢查夾唔夾,
配對好左右聲道特性相同, 才焊上底板?
...
1個閒人 發表於 2025-12-29 00:00
純做測試
沒想到那麼多
作者: aazz 時間: 2025-12-29 23:32
3.5mm直入？有冇前級？有冇喇叭保護？輸入擴阻幾多
普羅 發表於 2025-12-29 08:27
純試音
不是長用
作者: 1個閒人 時間: 2025-12-30 09:39
純做測試
沒想到那麼多
aazz 發表於 2025-12-29 15:31
謝謝回覆,
玩得開心D
作者: aazz 時間: 2026-1-17 00:18
三塊板終於砌好;
不過未試
新修正板 LM3886 換了一些零件
比較音色有什麼不同
有散熱器那塊是新的
圖片附件: DSC_1154-2.jpg (2026-1-17 00:14, 120.63 KB) / 下載次數 28https://h2.hkepc.com/forum/attachment.php?aid=2512035&k=396ed8afda3afe2d03cb93837955be83&t=1781355826&sid=8ypceUtGh

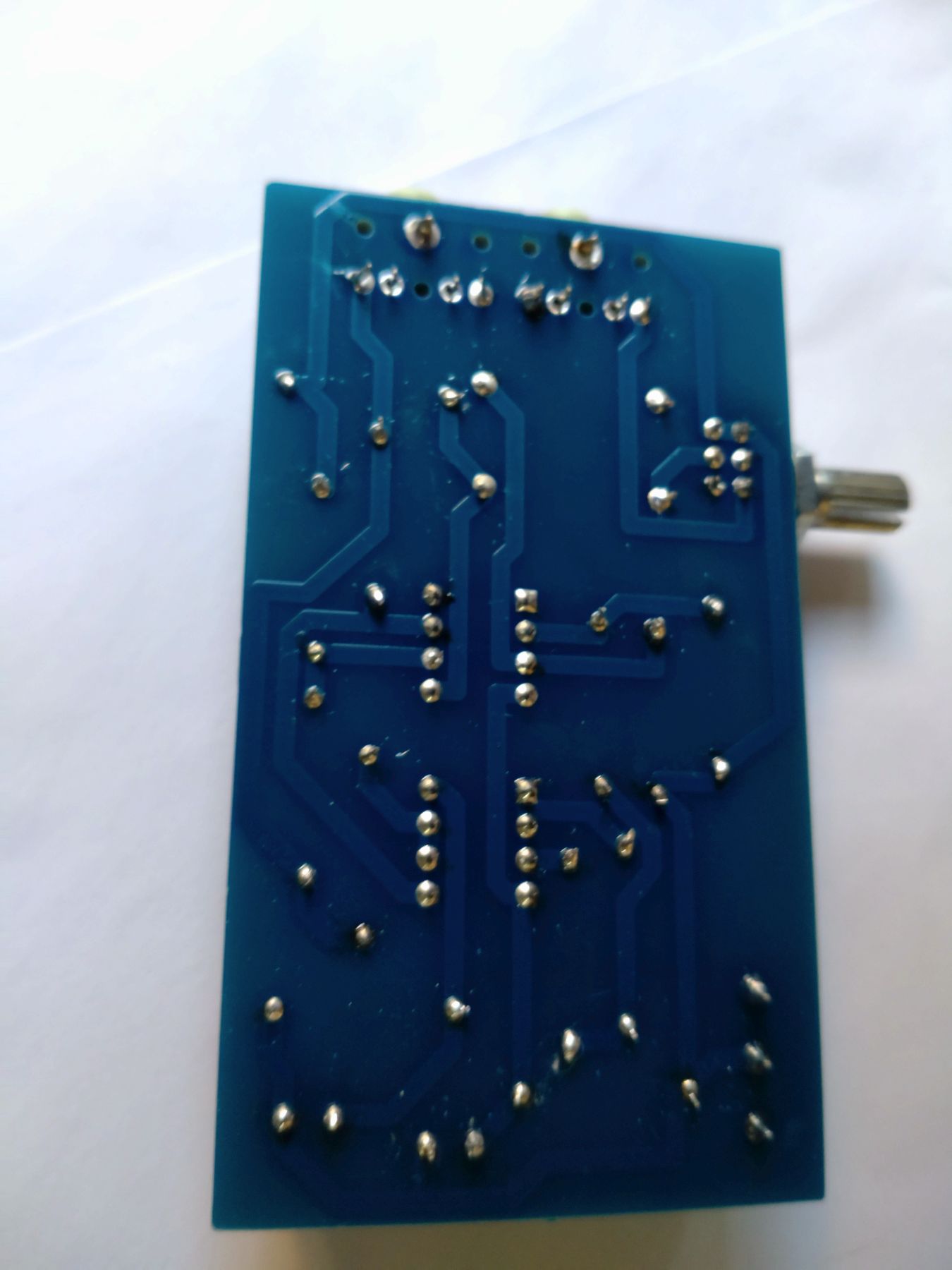

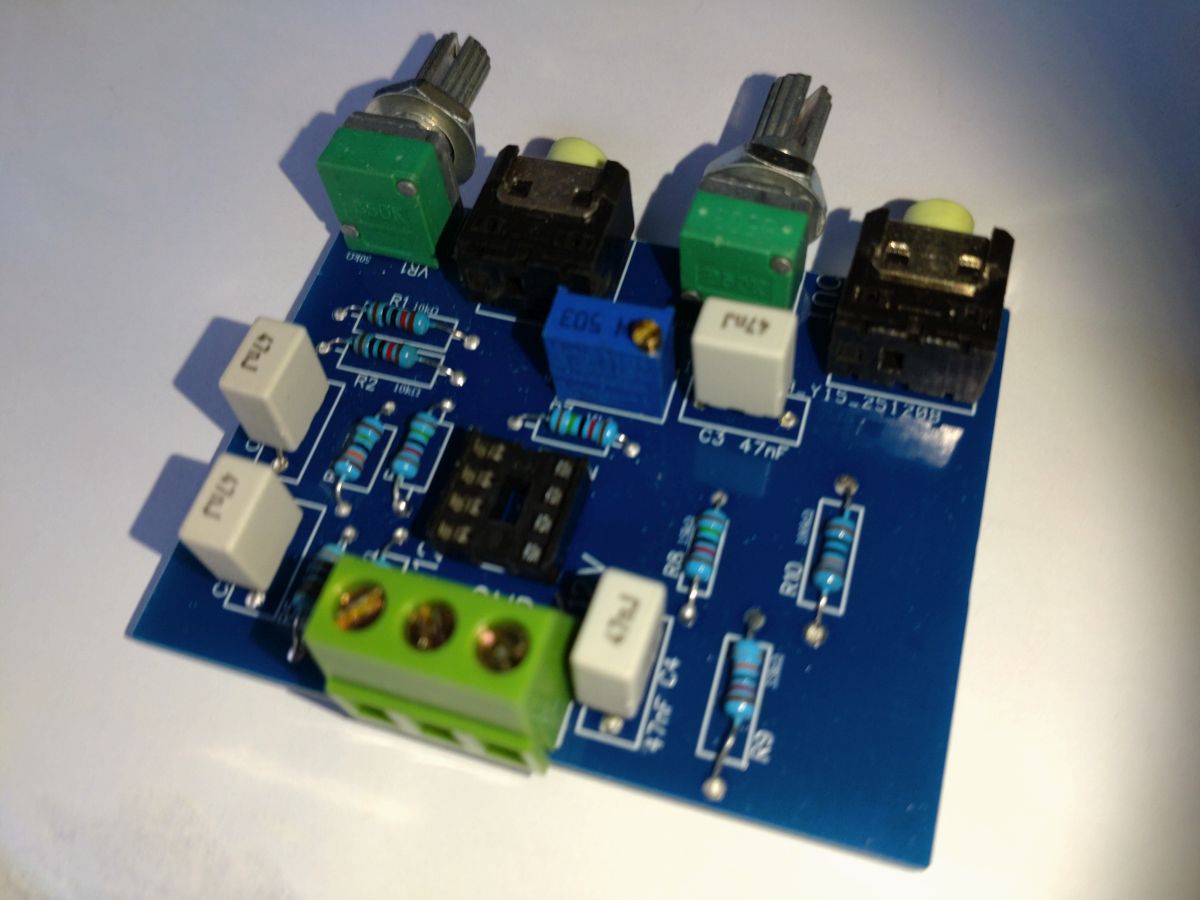

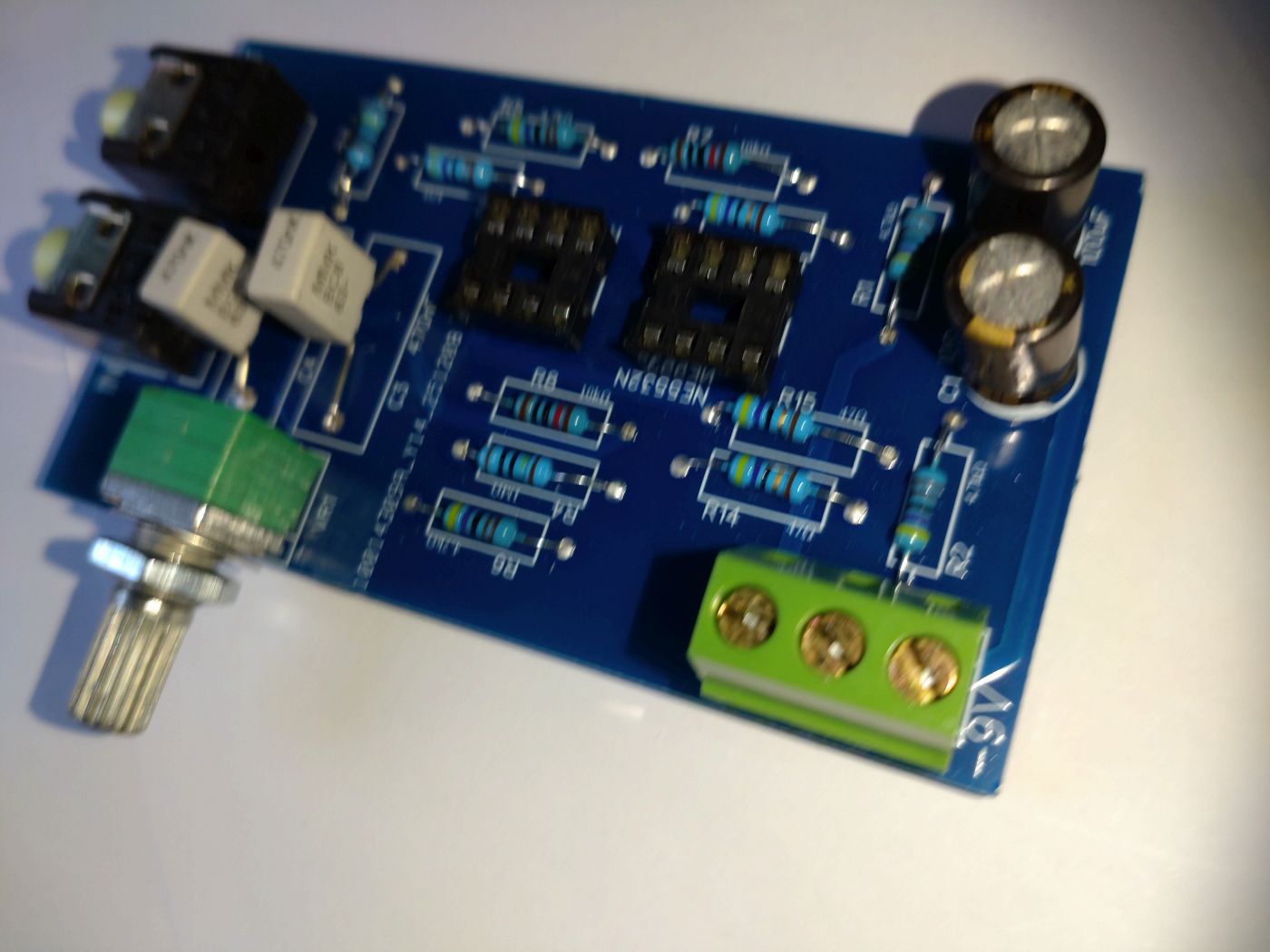

圖片附件: [47耳放] DSC_1156-4.jpg (2026-1-17 00:14, 123.56 KB) / 下載次數 30https://h2.hkepc.com/forum/attachment.php?aid=2512036&k=64a8af81f4e77553929f6933872f063a&t=1781355826&sid=8ypceUtGh
圖片附件: [47耳放] DSC_1157-3.jpg (2026-1-17 00:14, 115.71 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=2512037&k=6a23f9a44e9a2a31c173fe2470f5a431&t=1781355826&sid=8ypceUtGh
圖片附件: [低通濾波] DSC_1159-3.jpg (2026-1-17 00:15, 94.08 KB) / 下載次數 23https://h2.hkepc.com/forum/attachment.php?aid=2512038&k=a1af2a7608224f0c7c7b64e453d4b401&t=1781355826&sid=8ypceUtGh

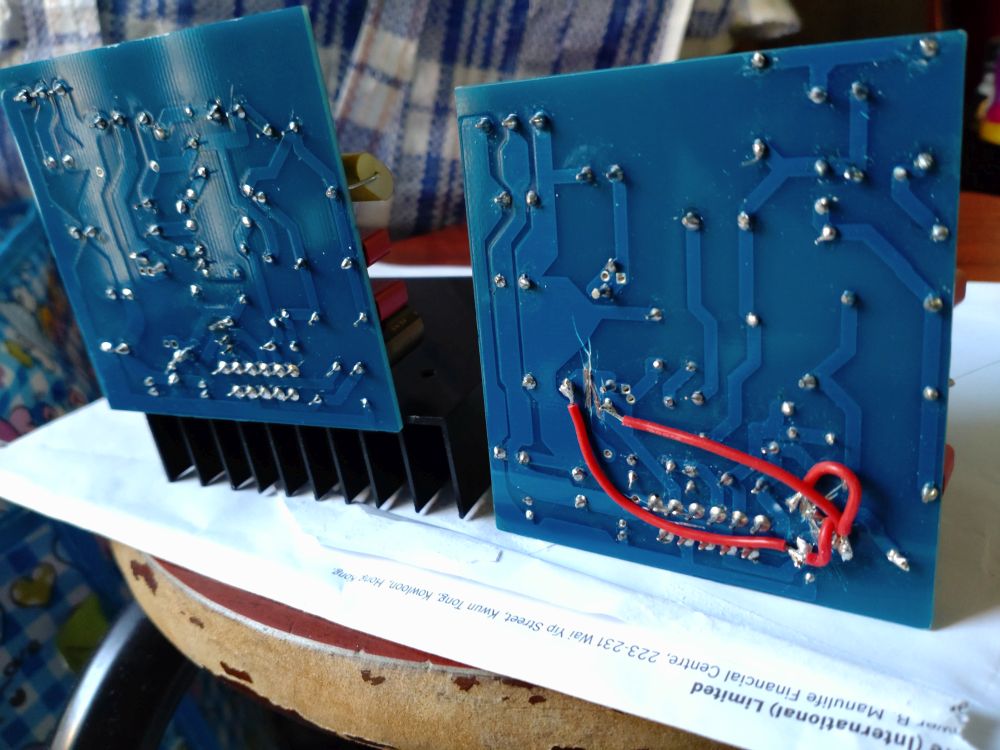

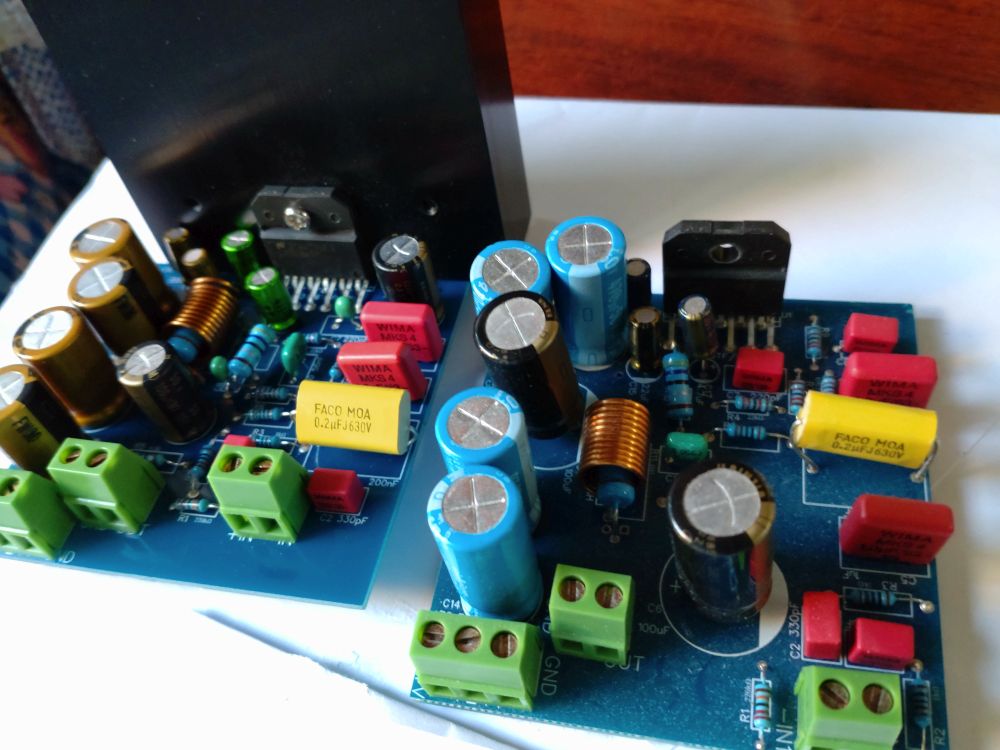

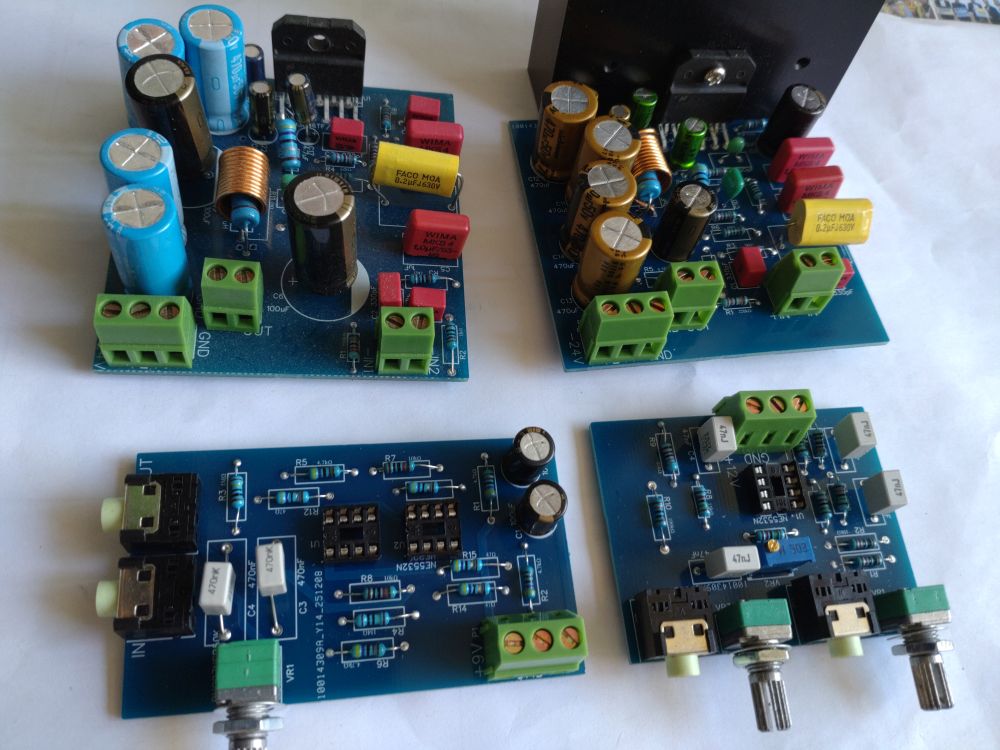

圖片附件: [新舊對比] DSC_1162-2.jpg (2026-1-17 00:15, 102.13 KB) / 下載次數 22https://h2.hkepc.com/forum/attachment.php?aid=2512039&k=aa0a0bdd850a3e78af3257c69a303a10&t=1781355826&sid=8ypceUtGh
圖片附件: [新舊對比] DSC_1164-2.jpg (2026-1-17 00:15, 113.24 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=2512040&k=6985f3a990b25e68c4ee79b90af76b2a&t=1781355826&sid=8ypceUtGh
作者: vtrchan 時間: 2026-1-17 13:43
回覆 14# aazz
Heatsink有無加散熱油呀？
作者: aazz 時間: 2026-1-17 22:57
回覆 aazz
Heatsink有無加散熱油呀？
vtrchan 發表於 2026-1-17 13:43
沒有;
想想可能換另一個散熱器
作者: vtrchan 時間: 2026-1-18 02:56
沒有;
想想可能換另一個散熱器
aazz 發表於 2026-1-17 22:57
試下應該ok, 決定左之後最好加番，否則開得大聲好易燒。
作者: aazz 時間: 2026-1-18 23:04
試下應該ok, 決定左之後最好加番，否則開得大聲好易燒。
vtrchan 發表於 2026-1-18 02:56
會謝謝
作者: aazz 時間: 2026-1-23 23:08
今天有些時間;
試了新修正版 LM3886 ;
修正和換了電容;
好像聲音好了些;
沒有輸入; 輸出機乎沒有電壓;
相只影了有輸入;
電壓變動都在 0.0XXX

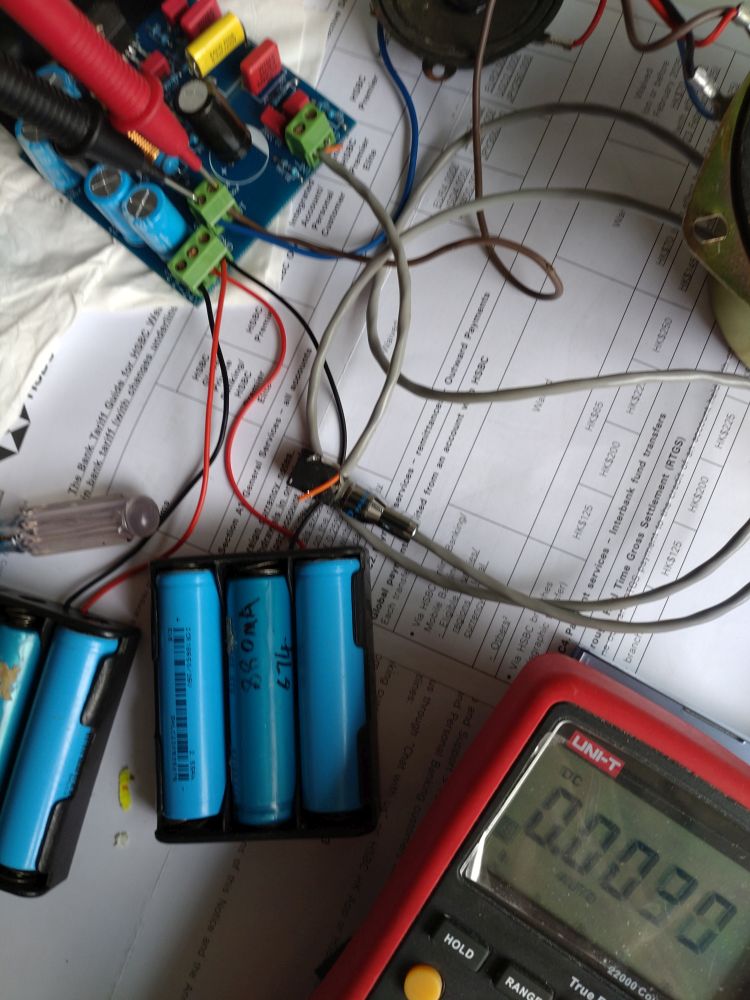

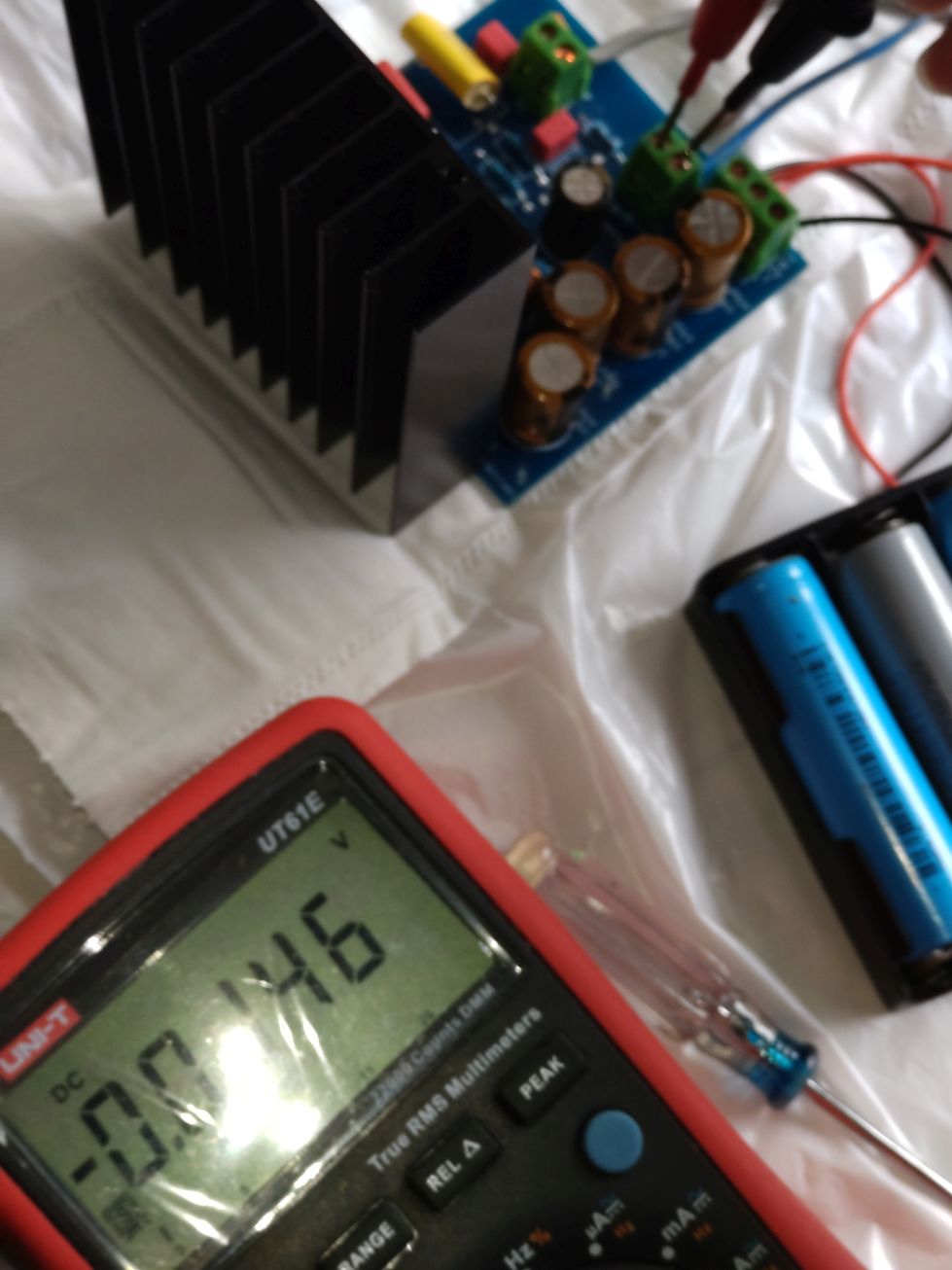

圖片附件: DSC_1169-3.jpg (2026-1-23 23:08, 113.59 KB) / 下載次數 23https://h2.hkepc.com/forum/attachment.php?aid=2512843&k=0354a3c07eafa010c973d900c044c164&t=1781355826&sid=8ypceUtGh
作者: aazz 時間: 2026-1-29 23:26
前幾天在 47耳放板上;
安裝一顆 AD8620 同 OPA 2604;
啲聲都不錯;
不過新買一年左右的耳筒試聲試有一邊;
大音量會出雜聲;
有時間拿聽歌的喇叭出來時;
再連埋 LM3886 一齊試
