作者: aazz 時間: 2025-11-3 00:42 標題: 更新重新砌的2n3904+TIP3055+lm317+lm337可調電源
本帖最後由 aazz 於 2025-11-7 23:47 編輯
重新制作的2n3904+TIP3055

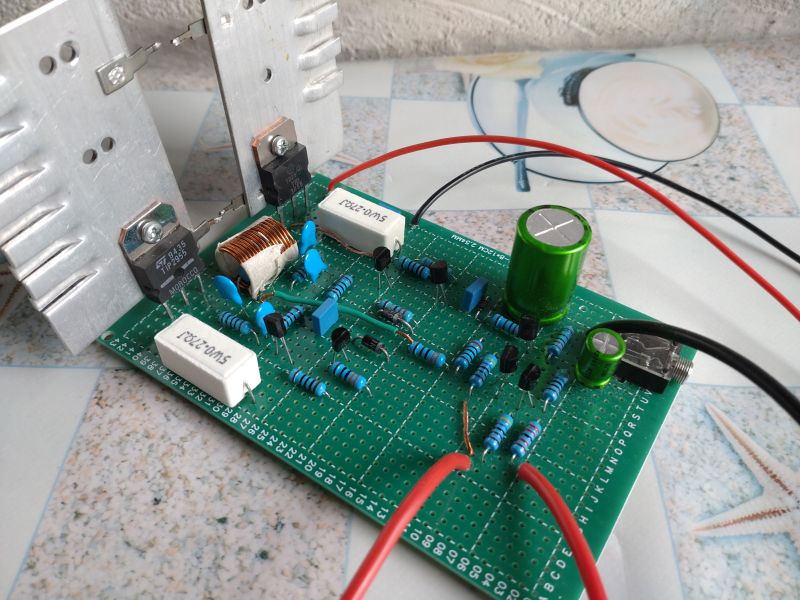

圖片附件: [舊作] DSC_0843-3.JPG (2025-11-3 00:39, 100.82 KB) / 下載次數 14https://h2.hkepc.com/forum/attachment.php?aid=2503281&k=8a54b80d58d7fef052e37a2a88e94117&t=1781959068&sid=2NzlvueCTF

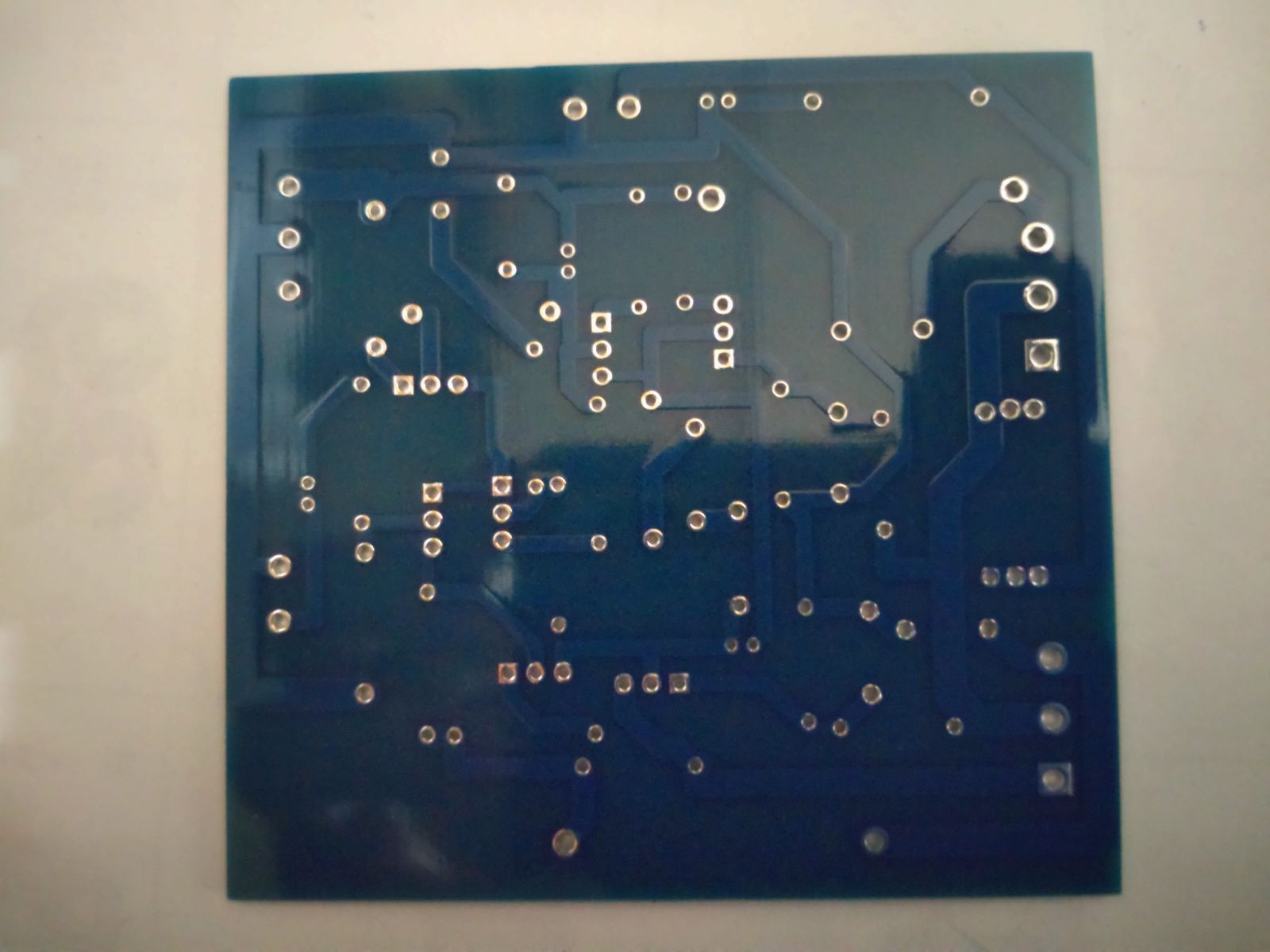

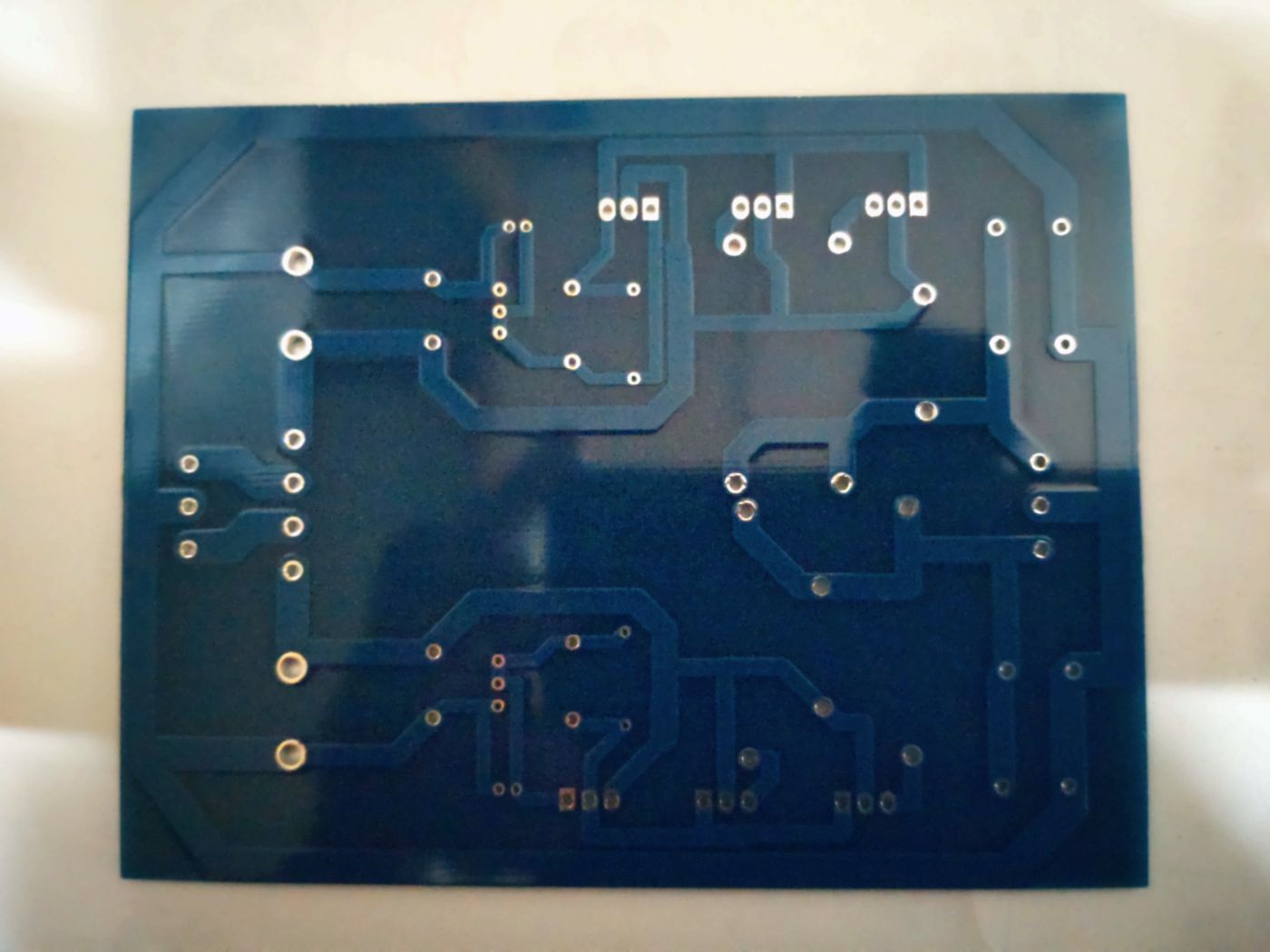

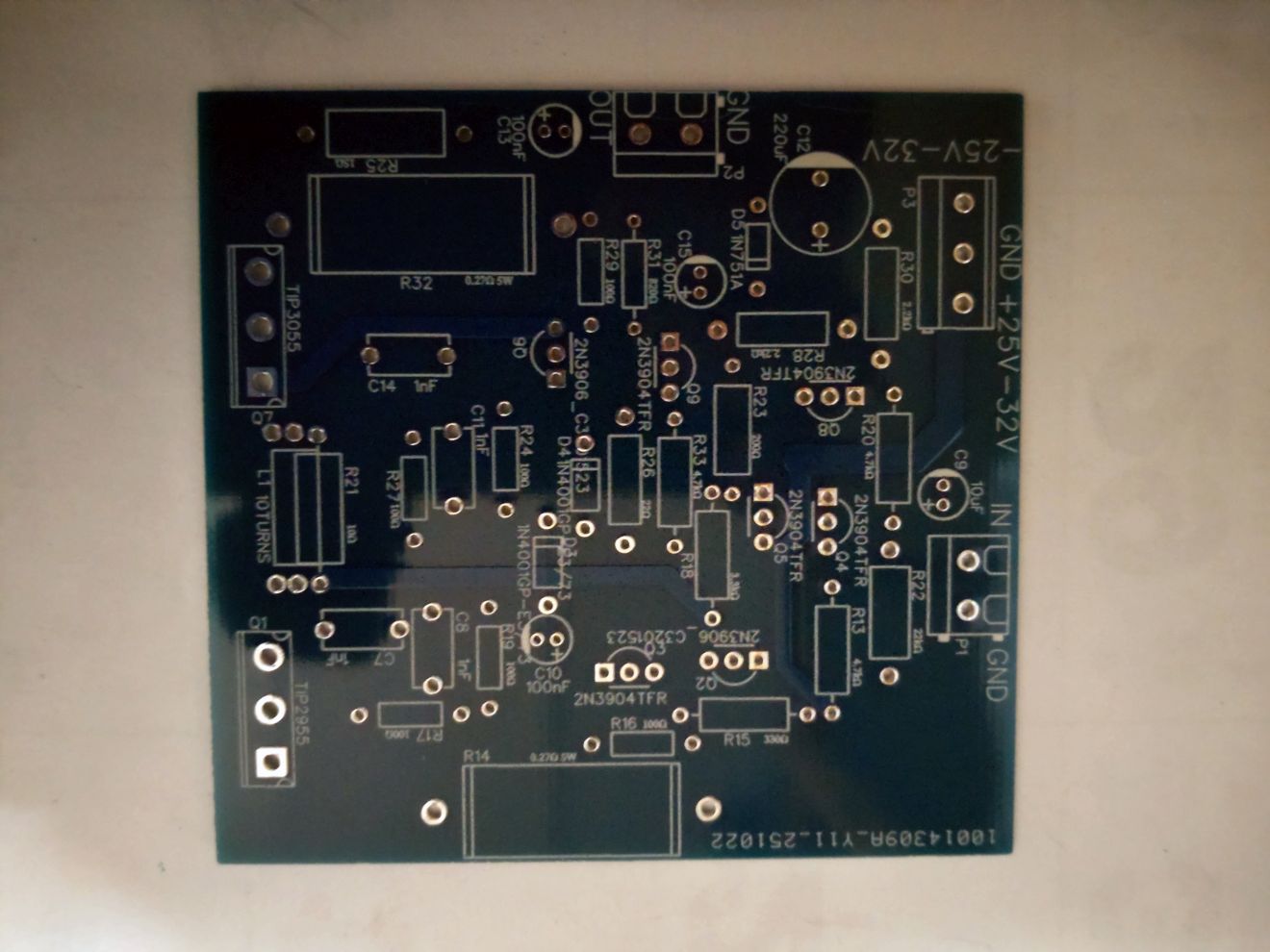

圖片附件: [新做的底板正面] DSC_1079-2.jpg (2025-11-3 00:39, 123.76 KB) / 下載次數 12https://h2.hkepc.com/forum/attachment.php?aid=2503282&k=e48bca05e7513922d1d55753970d3f4e&t=1781959068&sid=2NzlvueCTF
圖片附件: DSC_1080-2.jpg (2025-11-3 00:39, 119.24 KB) / 下載次數 11https://h2.hkepc.com/forum/attachment.php?aid=2503283&k=3421191087bab9e22b04877298d7007c&t=1781959068&sid=2NzlvueCTF

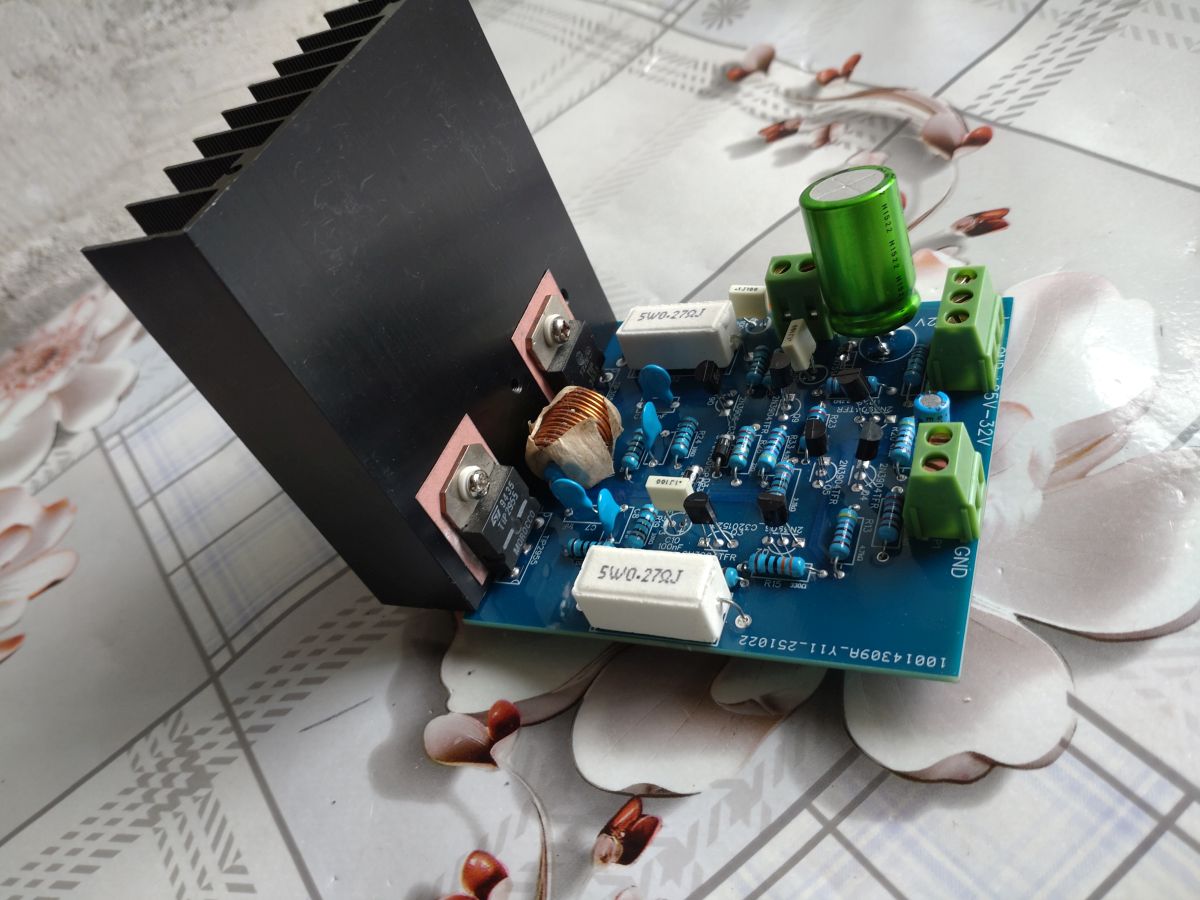

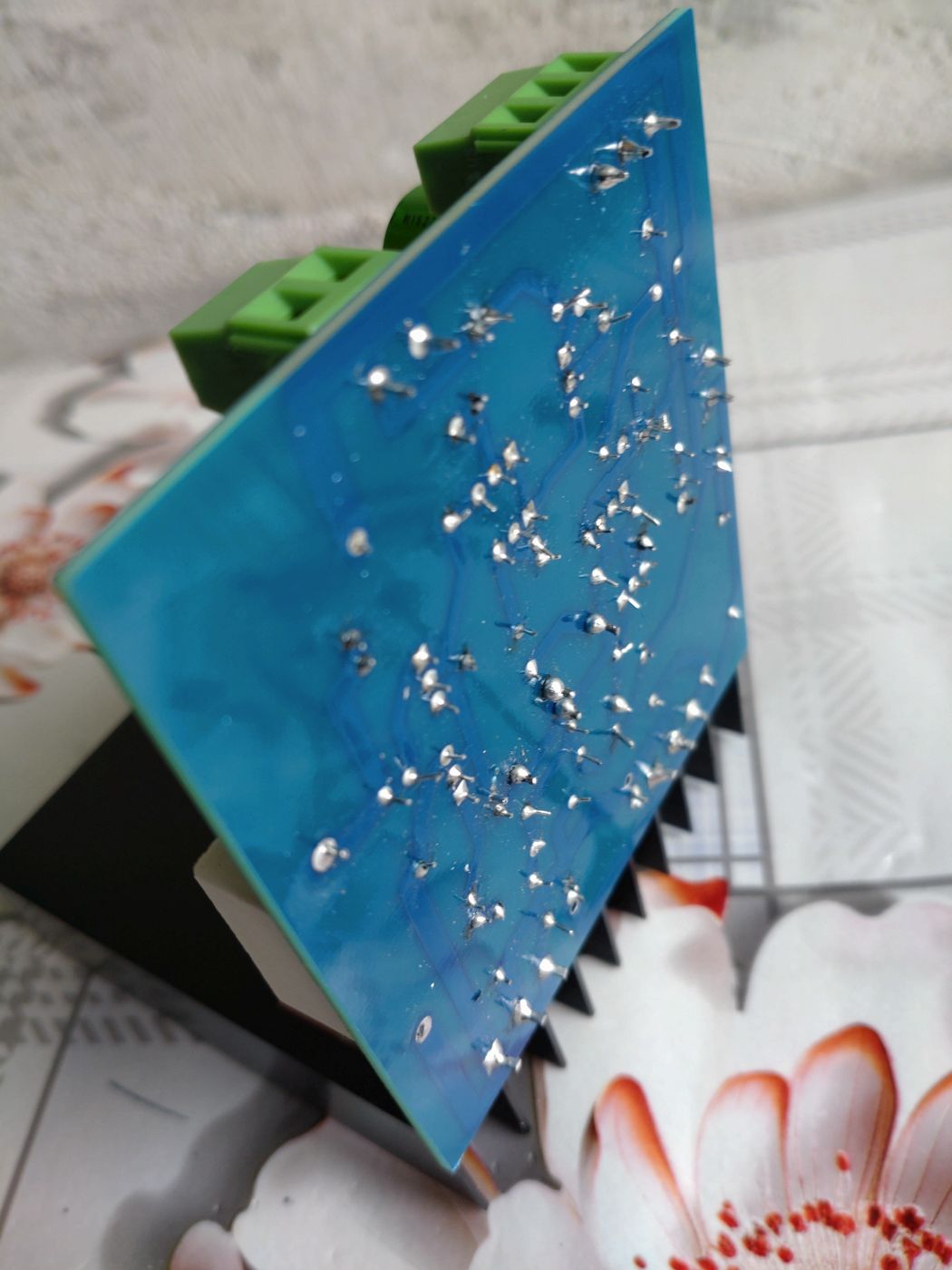

圖片附件: [完成焊接] DSC_1083-2.jpg (2025-11-3 00:39, 135.78 KB) / 下載次數 14https://h2.hkepc.com/forum/attachment.php?aid=2503284&k=bae855ccecf6a6e7dc0d99531e3ca1e0&t=1781959068&sid=2NzlvueCTF
圖片附件: DSC_1084-2.jpg (2025-11-3 00:39, 126.3 KB) / 下載次數 12https://h2.hkepc.com/forum/attachment.php?aid=2503285&k=cdec4bf2b6fd220c9d498d751ba4c101&t=1781959068&sid=2NzlvueCTF

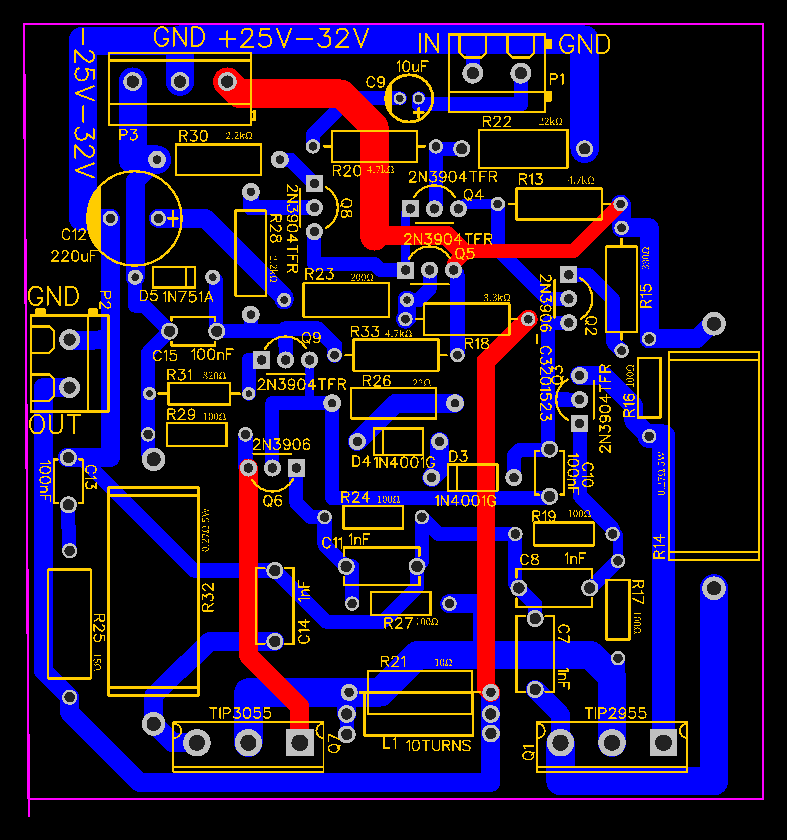

圖片附件: [自己重畫的底板圖] PCB_PCB_2n3904+TIP3055_3_2025-11-03.png (2025-11-3 00:39, 76.77 KB) / 下載次數 12https://h2.hkepc.com/forum/attachment.php?aid=2503286&k=e011a05666f5059f7f7b50763aaa9ad3&t=1781959068&sid=2NzlvueCTF

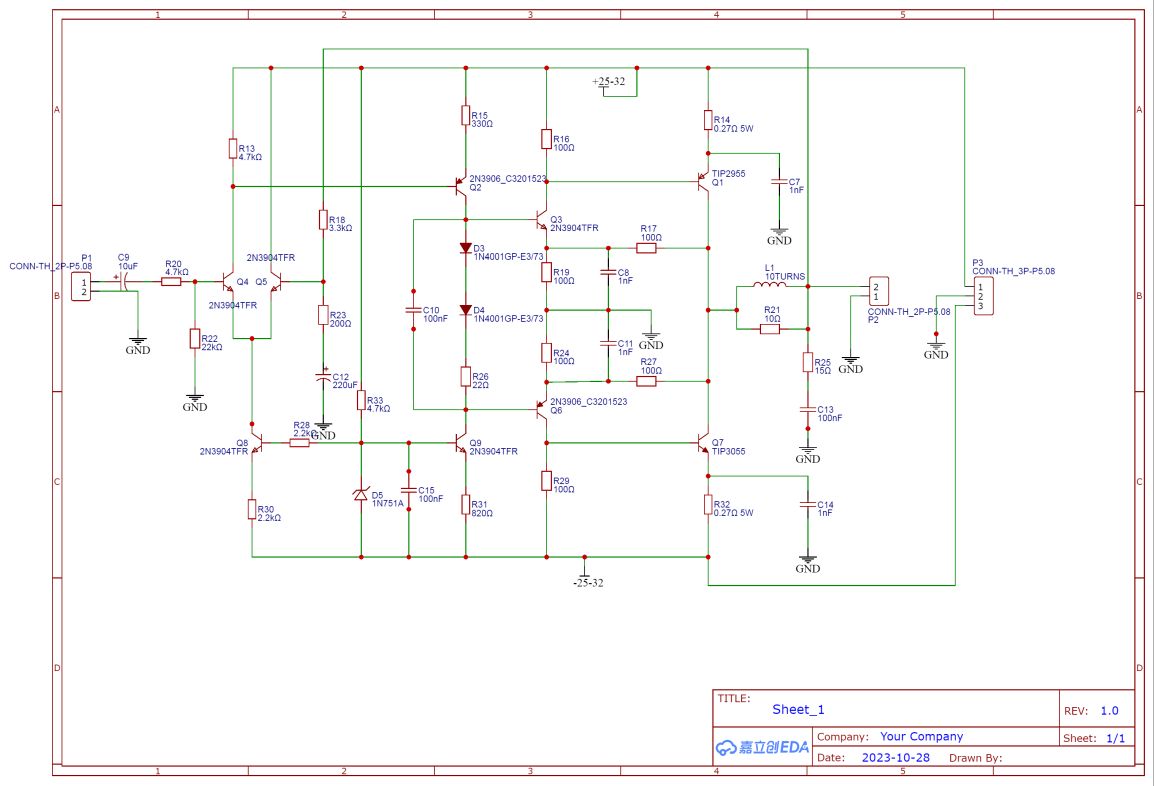

圖片附件: Schematic_2n3904+TIP3055-2_2025-11-03.jpg (2025-11-3 00:47, 78.71 KB) / 下載次數 11https://h2.hkepc.com/forum/attachment.php?aid=2503287&k=9a41b49c90932b5cfe4f85f6fe6d0229&t=1781959068&sid=2NzlvueCTF
作者: stephenwong 時間: 2025-11-3 07:10
重新制作的2n3904+TIP3055
aazz 發表於 2025-11-3 00:42
Push-pull 好聲嗎？我比較喜歡 JLH1969, 齋用 3055，Class A，唔使+／－電源。
作者: aazz 時間: 2025-11-4 00:36
本帖最後由 aazz 於 2025-11-4 00:38 編輯
Push-pull 好聲嗎？我比較喜歡 JLH1969, 齋用 3055，Class A，唔使+／－電源。
stephenwong 發表於 2025-11-3 07:10
舊的試過可以;
新的未試
3055 這樣的件要裝散熱好像比較麻煩
作者: stephenwong 時間: 2025-11-4 07:34
舊的試過可以;
新的未試
3055 這樣的件要裝散熱好像比較麻煩
aazz 發表於 2025-11-4 00:36
3055 大龜殼用適當的散熱器+雲母片+膠腳絕緣都唔難嘅。你用返骨牌 TIP 3055 都得呀，係功率細少少啫！
作者: aazz 時間: 2025-11-4 23:55
本帖最後由 aazz 於 2025-11-5 00:04 編輯
3055 大龜殼用適當的散熱器+雲母片+膠腳絕緣都唔難嘅。你用返骨牌 TIP 3055 都得呀，係功率細少少啫！ ...
stephenwong 發表於 2025-11-4 07:34
好的有時間再試

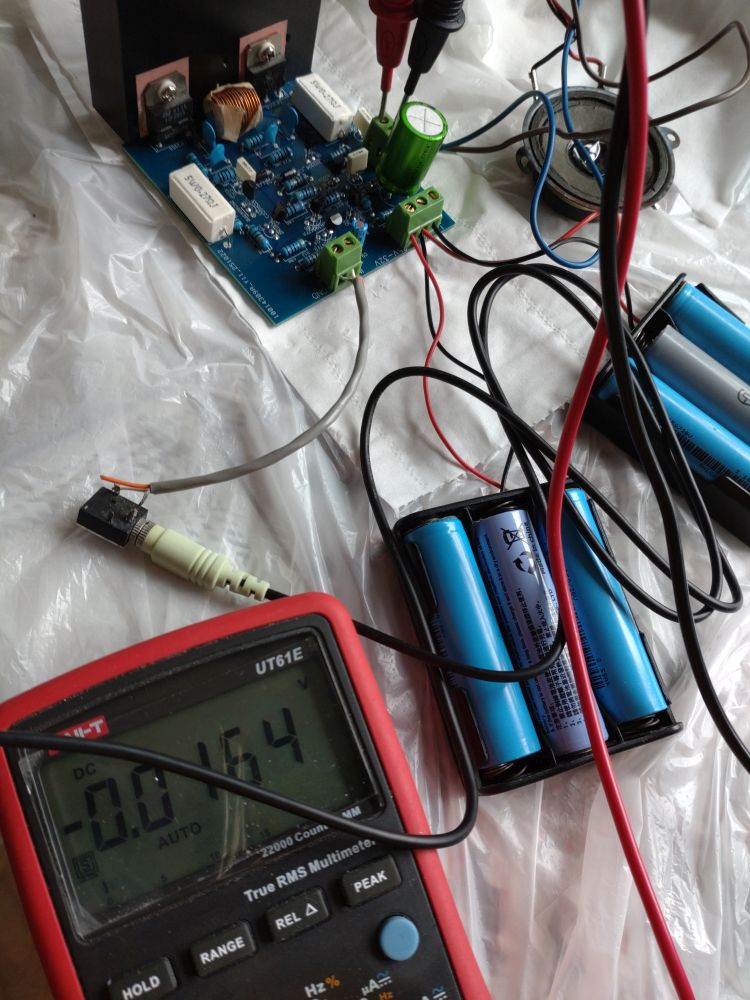

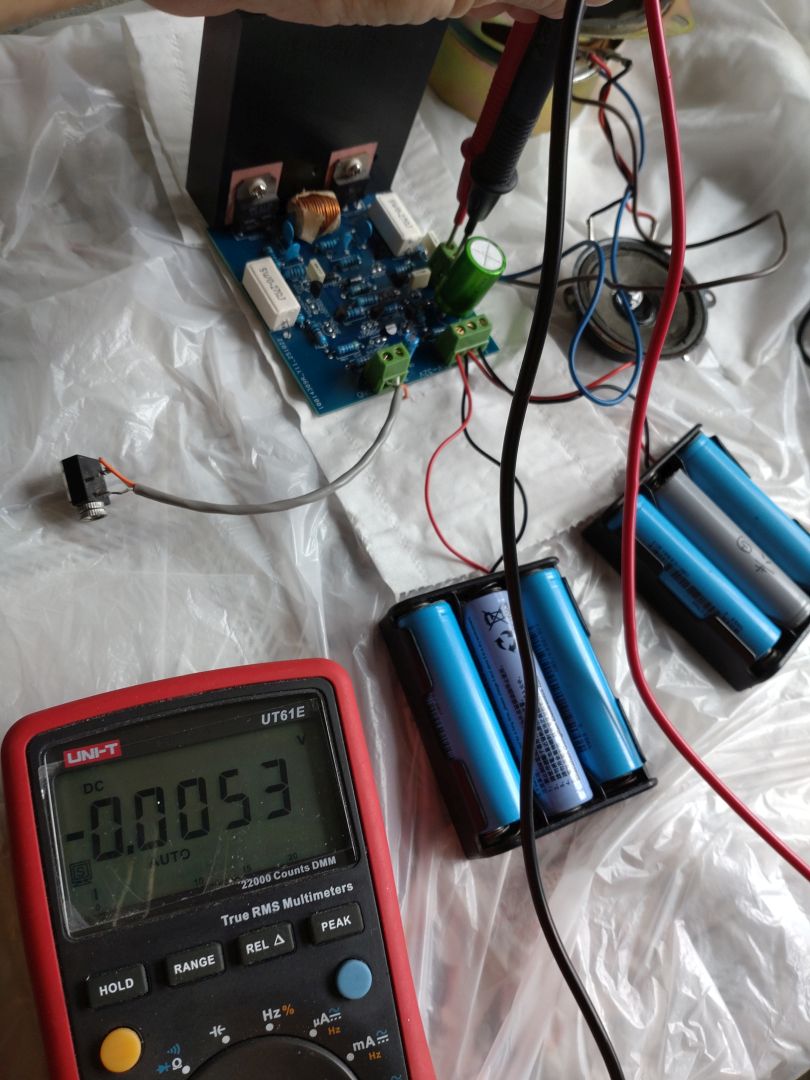

今天試了一試 雙12V
塊板好像電力不足;
有訊號和沒有訊號;
輸出電壓變動不大
圖片附件: [沒有輸入] DSC_1091-2.jpg (2025-11-5 00:03, 132.68 KB) / 下載次數 18https://h2.hkepc.com/forum/attachment.php?aid=2503525&k=1e5d6ca2955249166f59969d7e7be096&t=1781959068&sid=2NzlvueCTF
圖片附件: [有輸入] DSC_1092-2.jpg (2025-11-5 00:03, 134.17 KB) / 下載次數 15https://h2.hkepc.com/forum/attachment.php?aid=2503526&k=d371722939a80f8b56d223da02331766&t=1781959068&sid=2NzlvueCTF
作者: aazz 時間: 2025-11-8 00:05
本帖最後由 aazz 於 2025-11-9 00:39 編輯
重新裝的可調電源板;用在放大板不太穩定;
用在電動機就可以
放大板也有雜音;
再找找問題

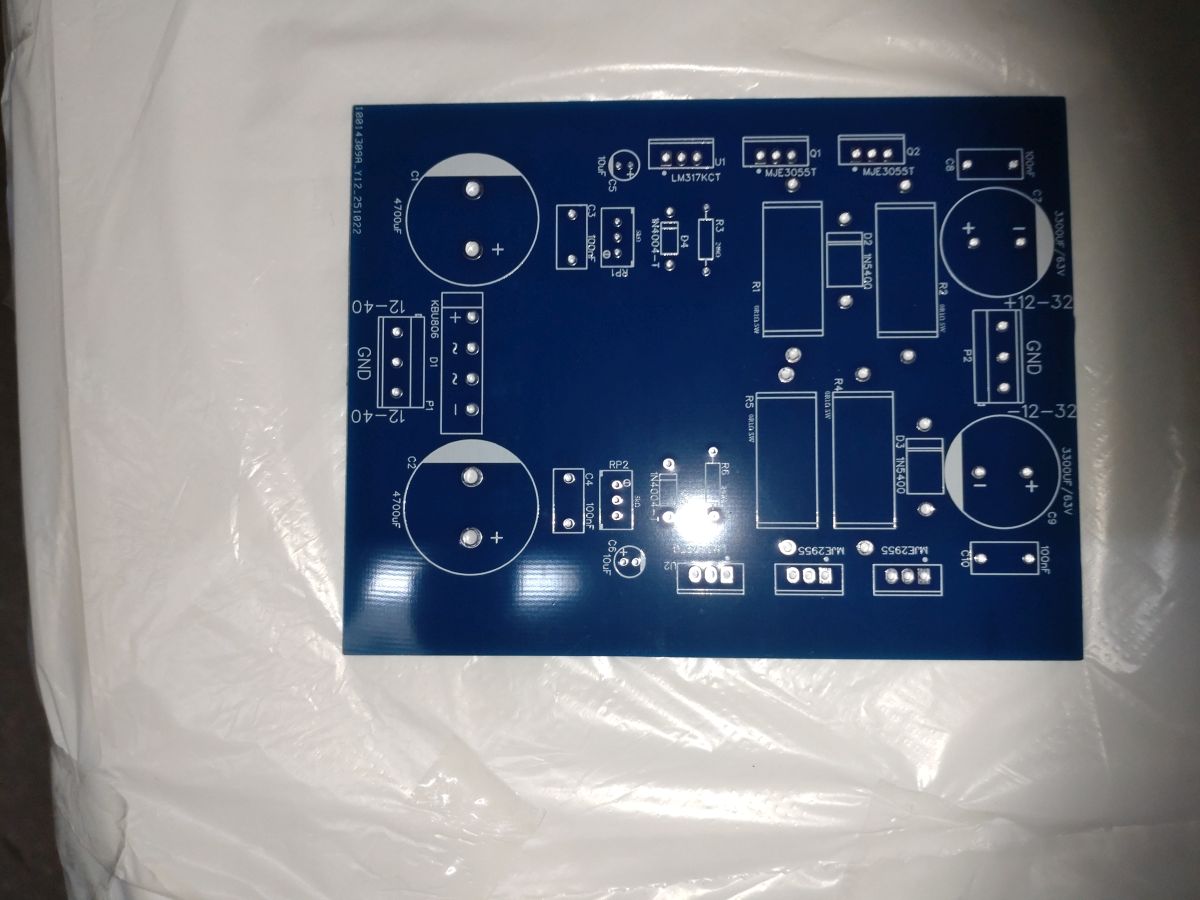

圖片附件: [重新畫的可調電源板] DSC_1075-2.jpg (2025-11-7 23:52, 103.79 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=2503928&k=8ae4e47eb38516cfdfac61587d6d7515&t=1781959068&sid=2NzlvueCTF
圖片附件: DSC_1078-2.jpg (2025-11-7 23:52, 105.25 KB) / 下載次數 14https://h2.hkepc.com/forum/attachment.php?aid=2503929&k=508ce2dc1010d80f754919db76b1cc2e&t=1781959068&sid=2NzlvueCTF

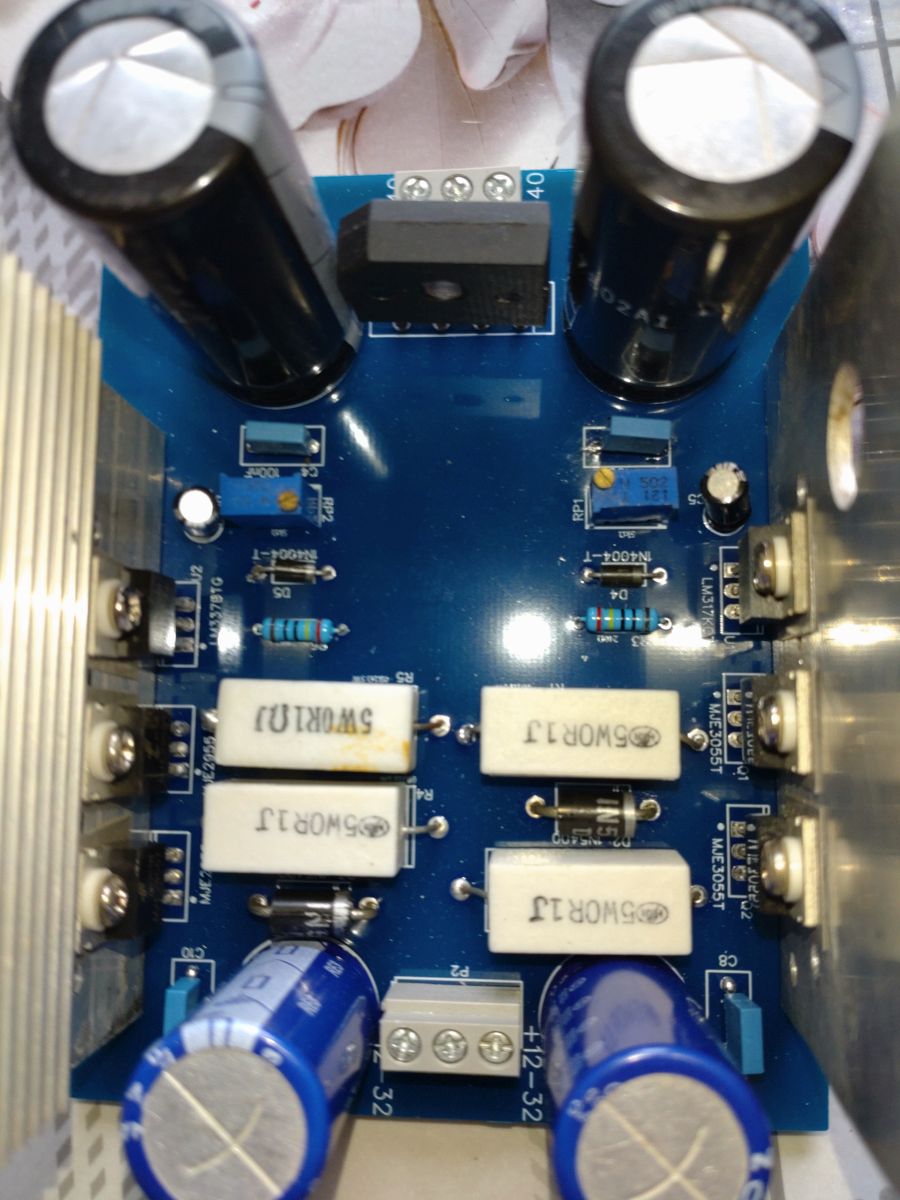

圖片附件: DSC_1086-2.jpg (2025-11-7 23:52, 141.13 KB) / 下載次數 9https://h2.hkepc.com/forum/attachment.php?aid=2503930&k=81b84cd87184a0425212be3c91d3583c&t=1781959068&sid=2NzlvueCTF

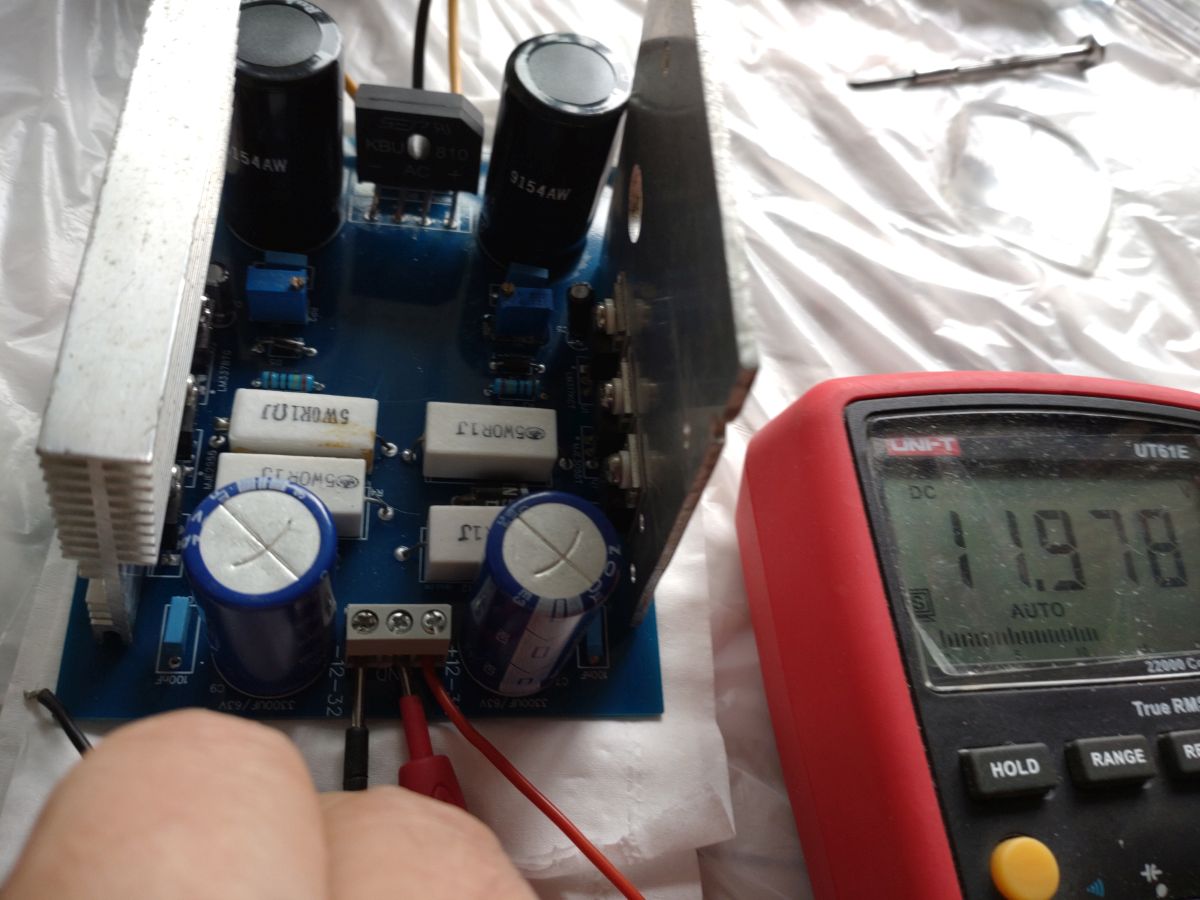

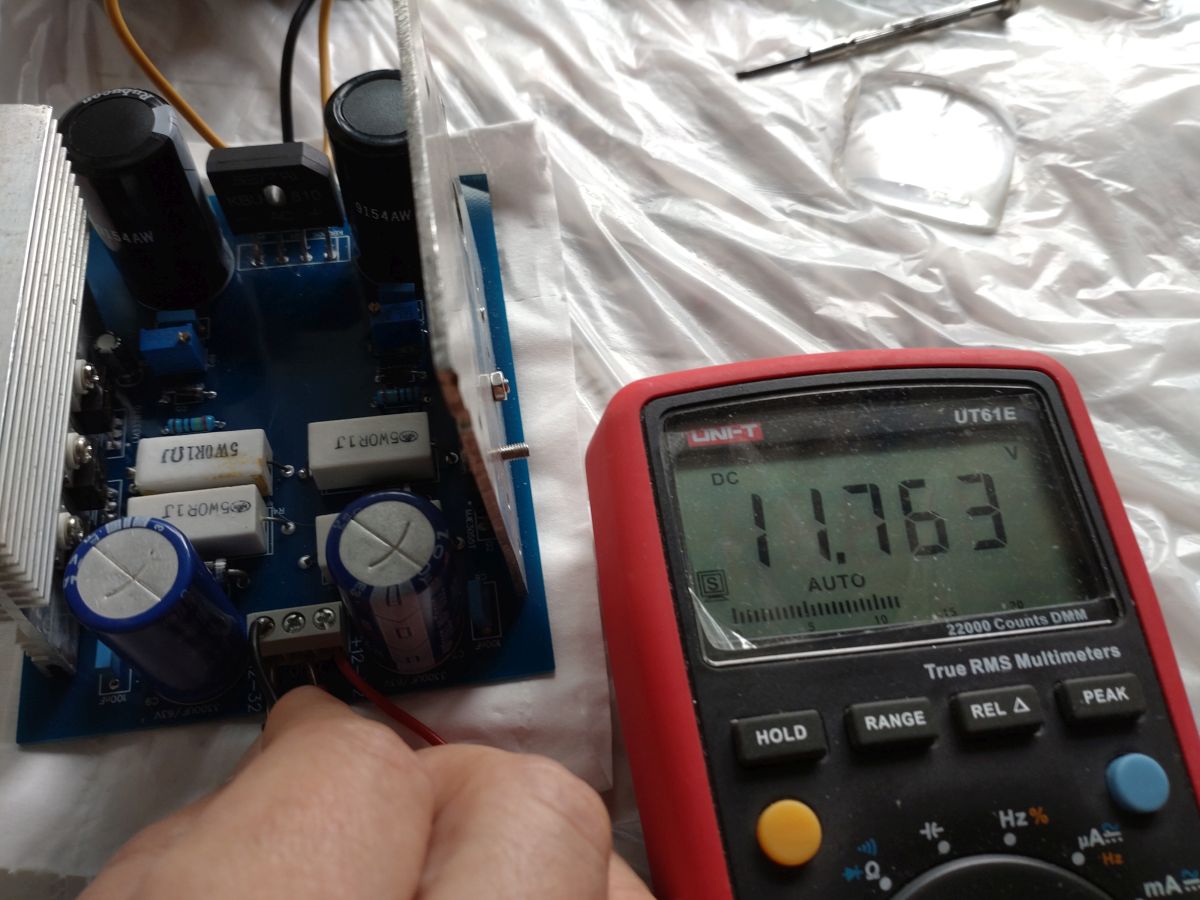

圖片附件: [有負載之下調到大約負12V] DSC_1096-2.jpg (2025-11-7 23:52, 119.72 KB) / 下載次數 11https://h2.hkepc.com/forum/attachment.php?aid=2503931&k=3e684d17f72a841a26c3c19112d8c4c3&t=1781959068&sid=2NzlvueCTF

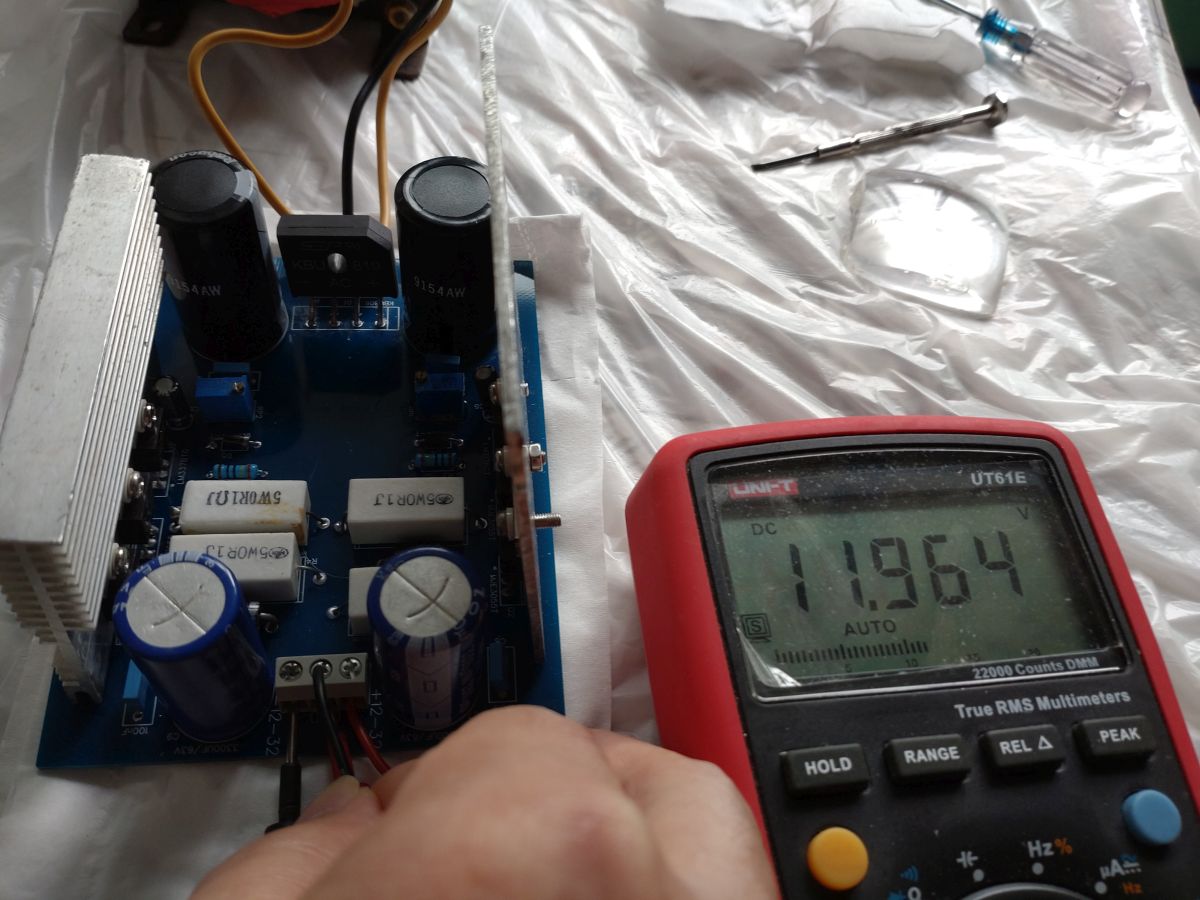

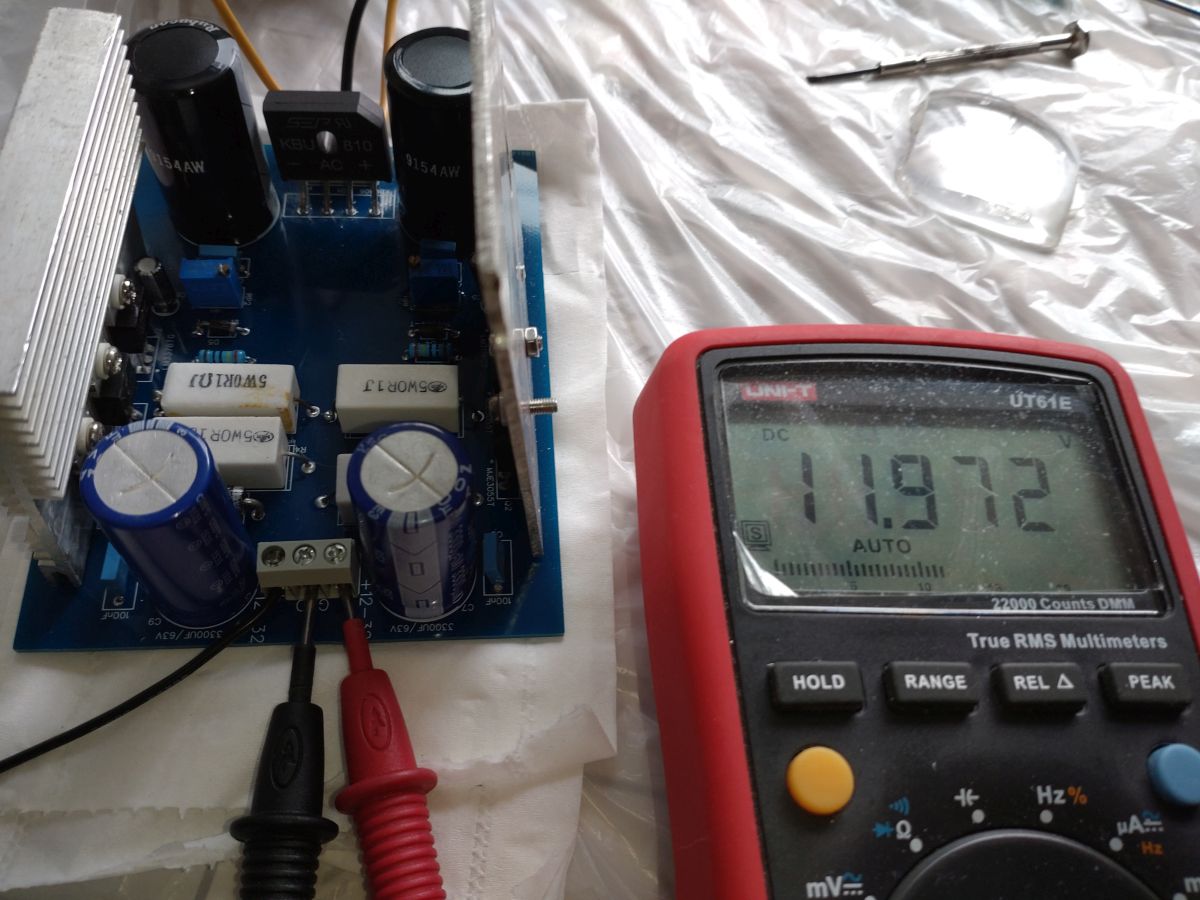

圖片附件: [有負載之下調到大約正12V] DSC_1094-2.jpg (2025-11-7 23:52, 142.66 KB) / 下載次數 13https://h2.hkepc.com/forum/attachment.php?aid=2503932&k=0f9a4bf6164e52087781919bcb0c067f&t=1781959068&sid=2NzlvueCTF
圖片附件: [用24V電機做負載] DSC_1097-2.jpg (2025-11-7 23:52, 139.83 KB) / 下載次數 14https://h2.hkepc.com/forum/attachment.php?aid=2503933&k=548e2b144babd7b48f3d37b5e6649092&t=1781959068&sid=2NzlvueCTF
圖片附件: DSC_1099-2.jpg (2025-11-7 23:52, 134.47 KB) / 下載次數 20https://h2.hkepc.com/forum/attachment.php?aid=2503934&k=5c135f15fd00a27f640e0c6ecf93aa45&t=1781959068&sid=2NzlvueCTF

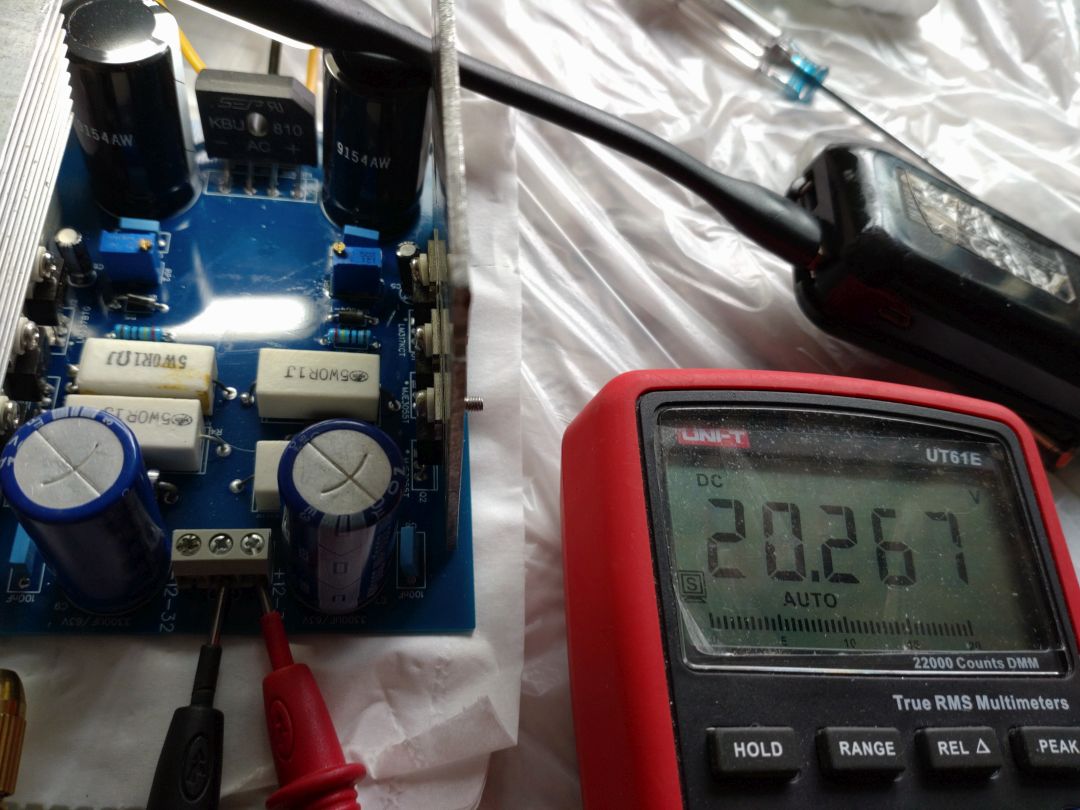

圖片附件: [沒負載之下的正20V] DSC_1100-2.jpg (2025-11-7 23:52, 139.52 KB) / 下載次數 18https://h2.hkepc.com/forum/attachment.php?aid=2503935&k=ab6ffaddeefc308f4f242ef410a8bf19&t=1781959068&sid=2NzlvueCTF

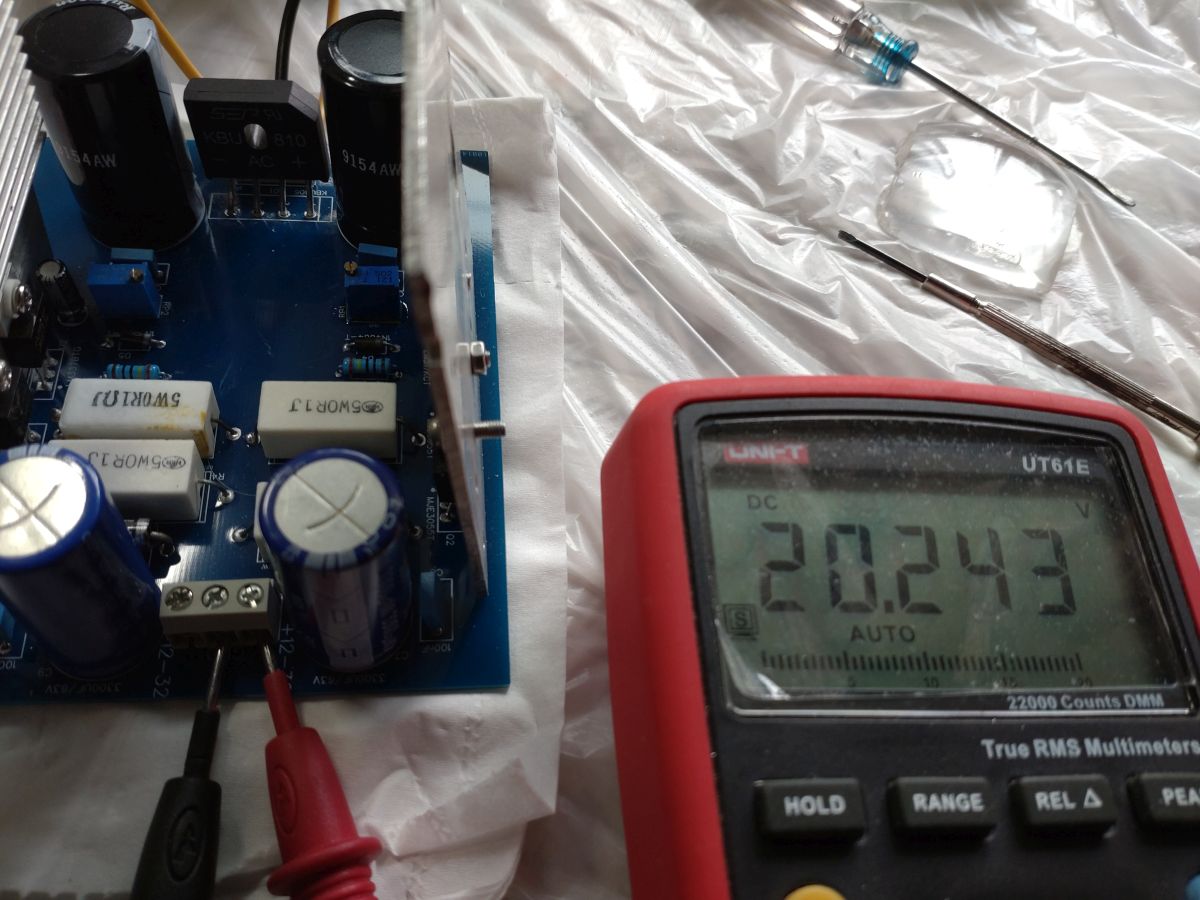

圖片附件: [沒負載之下的正20V] DSC_1101-2.jpg (2025-11-7 23:52, 128.75 KB) / 下載次數 20https://h2.hkepc.com/forum/attachment.php?aid=2503936&k=e41cd1f7ae0a3f026c413c8b623fea5d&t=1781959068&sid=2NzlvueCTF

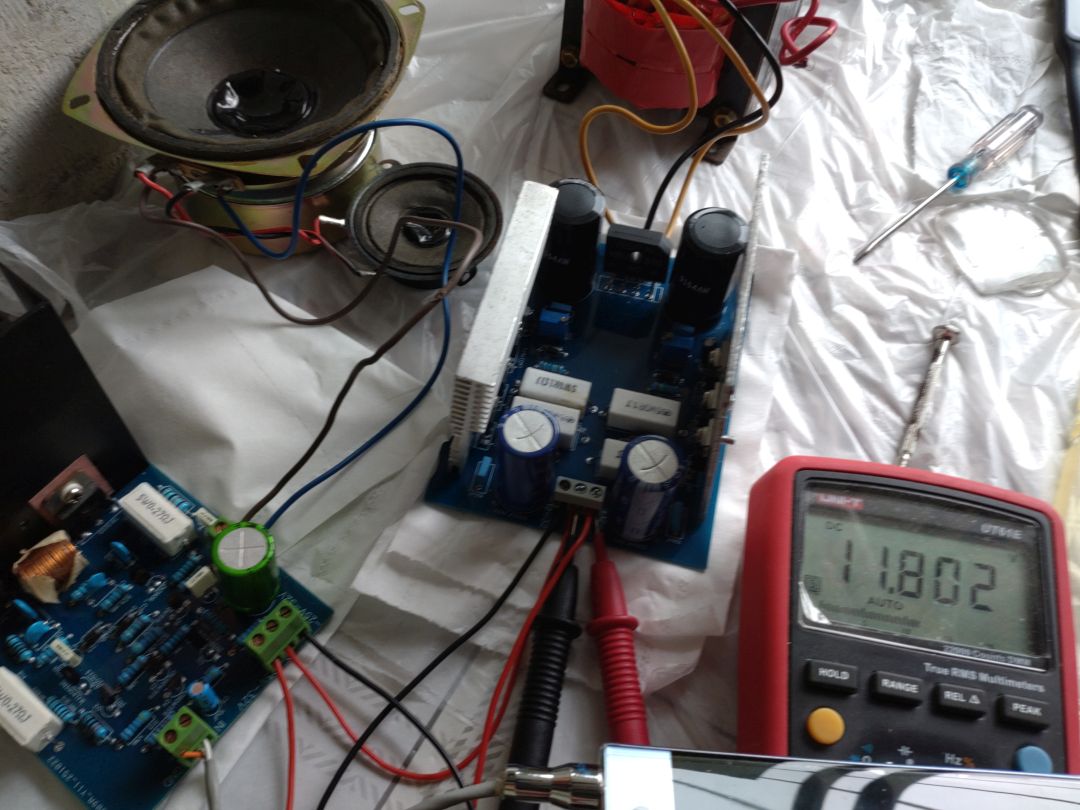

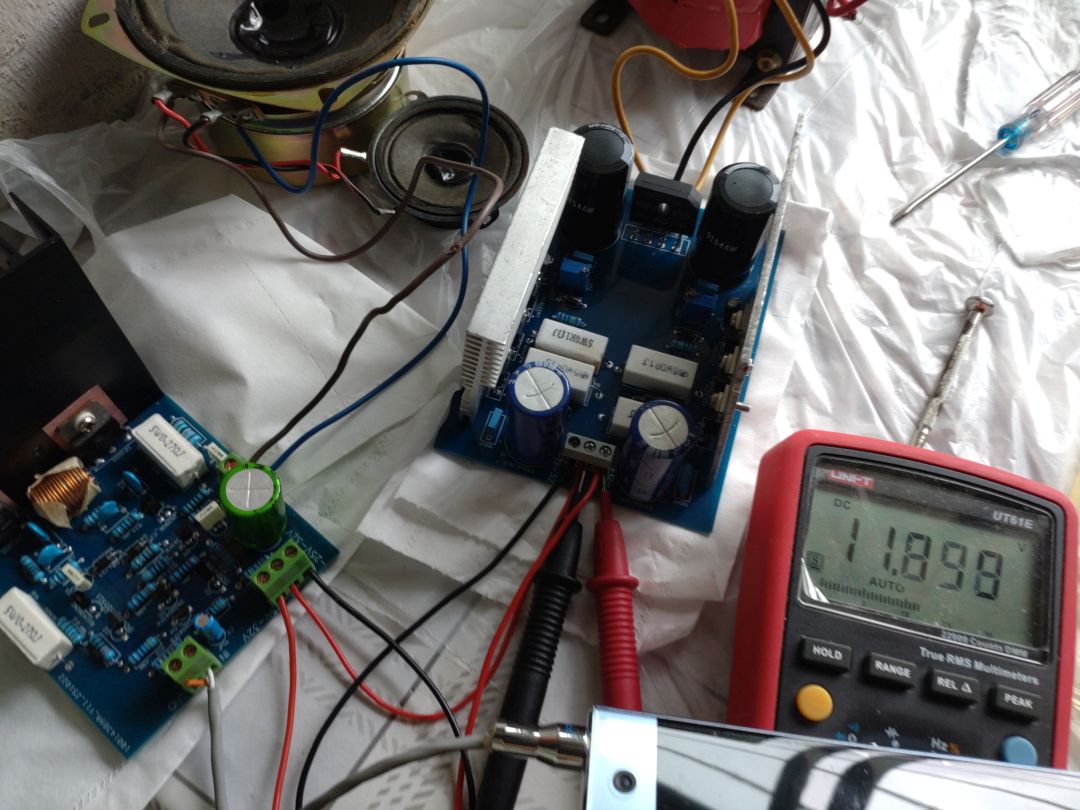

圖片附件: [用放大板負載的電壓] DSC_1102-2.jpg (2025-11-7 23:52, 131.06 KB) / 下載次數 13https://h2.hkepc.com/forum/attachment.php?aid=2503937&k=0d2f1467a0207ee0ca95c2909d3f6fbb&t=1781959068&sid=2NzlvueCTF
圖片附件: [用放大板負載的電] DSC_1103-2.jpg (2025-11-7 23:52, 139.5 KB) / 下載次數 17https://h2.hkepc.com/forum/attachment.php?aid=2503938&k=a82c979706f244c57cff3d2ed73842b7&t=1781959068&sid=2NzlvueCTF

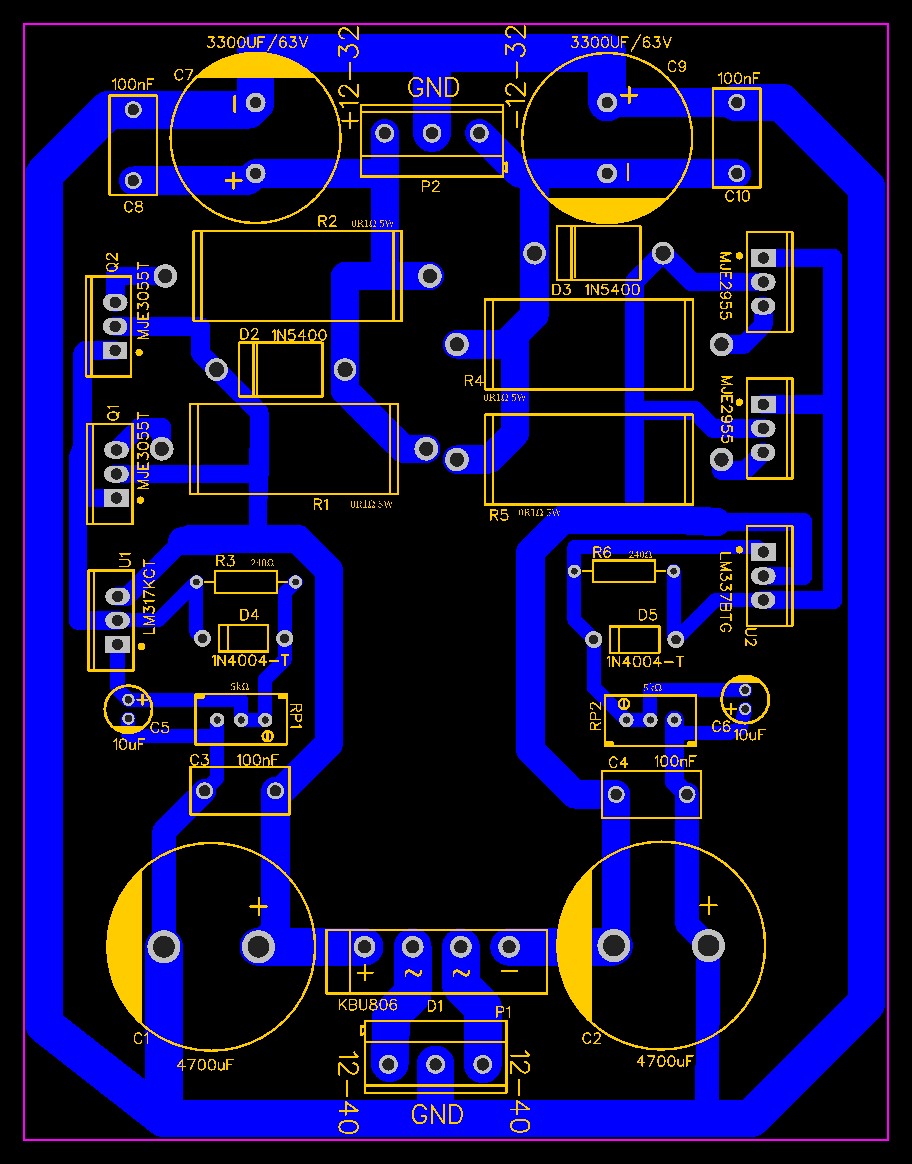

圖片附件: PCB_PCB_lm317+lm337-2_2025-11-08.png (2025-11-8 00:18, 94.43 KB) / 下載次數 16https://h2.hkepc.com/forum/attachment.php?aid=2503942&k=9f0356607f8ed2de6705bde716dfdf0c&t=1781959068&sid=2NzlvueCTF

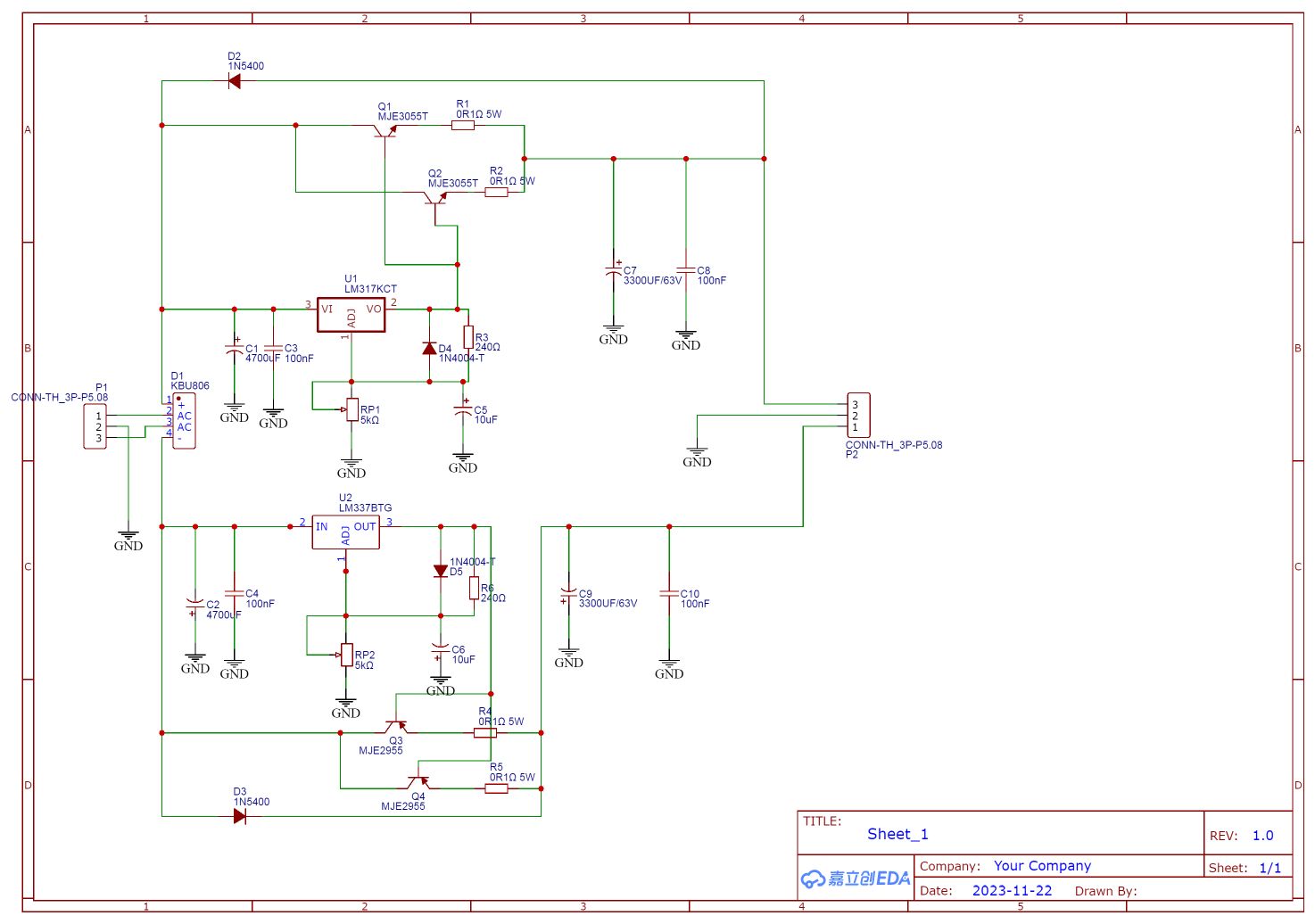

圖片附件: Schematic_lm317+lm337-2_2025-11-08-2.jpg (2025-11-8 00:19, 100.29 KB) / 下載次數 19https://h2.hkepc.com/forum/attachment.php?aid=2503943&k=9a227a4adbf6425e3ea041ea4249ed99&t=1781959068&sid=2NzlvueCTF
作者: raymondchan338 時間: 2025-11-11 12:29
本帖最後由 raymondchan338 於 2025-11-11 12:43 編輯
睇返樓主嘅穩壓電路我有少少意見
樓住用mje3055同mje2955加大個電流。但呢個電路嘅接法會令到output電壓隨住電流而變化。lm317個穩壓係喺Vout同gnd之間。個output電壓要經過mje3055嘅be腳同R1/R2電阻，咁呢度會有voltage drop。呢個voltage drop會隨住電流而變。

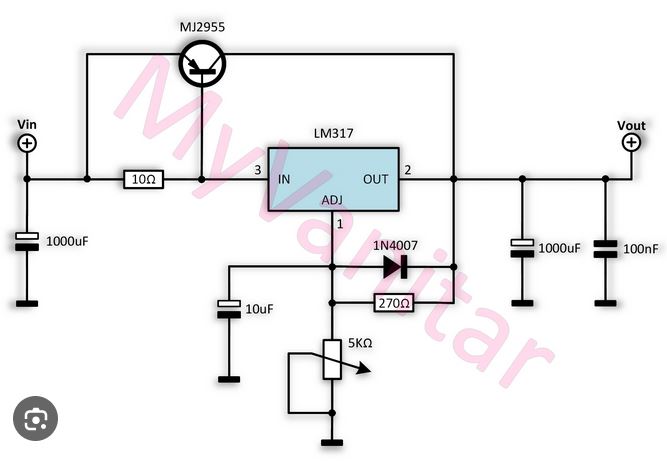

加大嘅電流應該係用隻pnp三極管駁喺input同output之間(負壓嗰邊調轉)。
via HKEPC Reader for Android
圖片附件: Capture.JPG (2025-11-11 12:33, 28.65 KB) / 下載次數 12https://h2.hkepc.com/forum/attachment.php?aid=2504351&k=a9c69e9fd95b9dd630f63ce09758f21d&t=1781959068&sid=2NzlvueCTF
作者: aazz 時間: 2025-11-12 00:00
睇返樓主嘅穩壓電路我有少少意見
樓住用mje3055同mje2955加大個電流。但呢個電路嘅接法會令到output電壓隨 ...
raymondchan338 發表於 2025-11-11 12:29
多謝人兄提點;
原圖是用更大的 2SA1943, 2SC5200
不過小第不想用太大電流;
而人兄提供的接法;
小第也見過;
作者: aazz 時間: 2025-11-14 00:25
今天再試;
發現線路板上的散熱器;
有感應;
跟著再發現線圈好敏感;
似是線圈太接近大晶體管同散熱器;
這樣便要更改線圈在電路板的位置再試;
重新畫過再試
