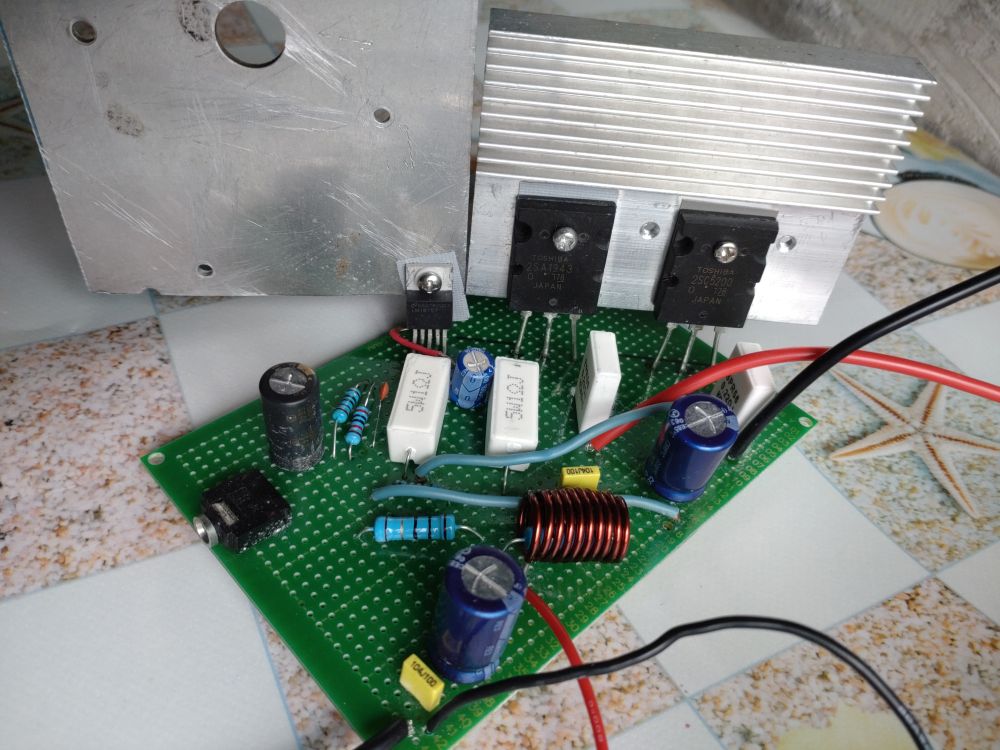

LM1875+2SA1943+2SC5200
這塊測試時看錯 2SC5200 以為是+;
又調轉了+,-;
轉會正常位置後;
但除了電容其他零件好像沒有問題;
有正常聲音輸出;

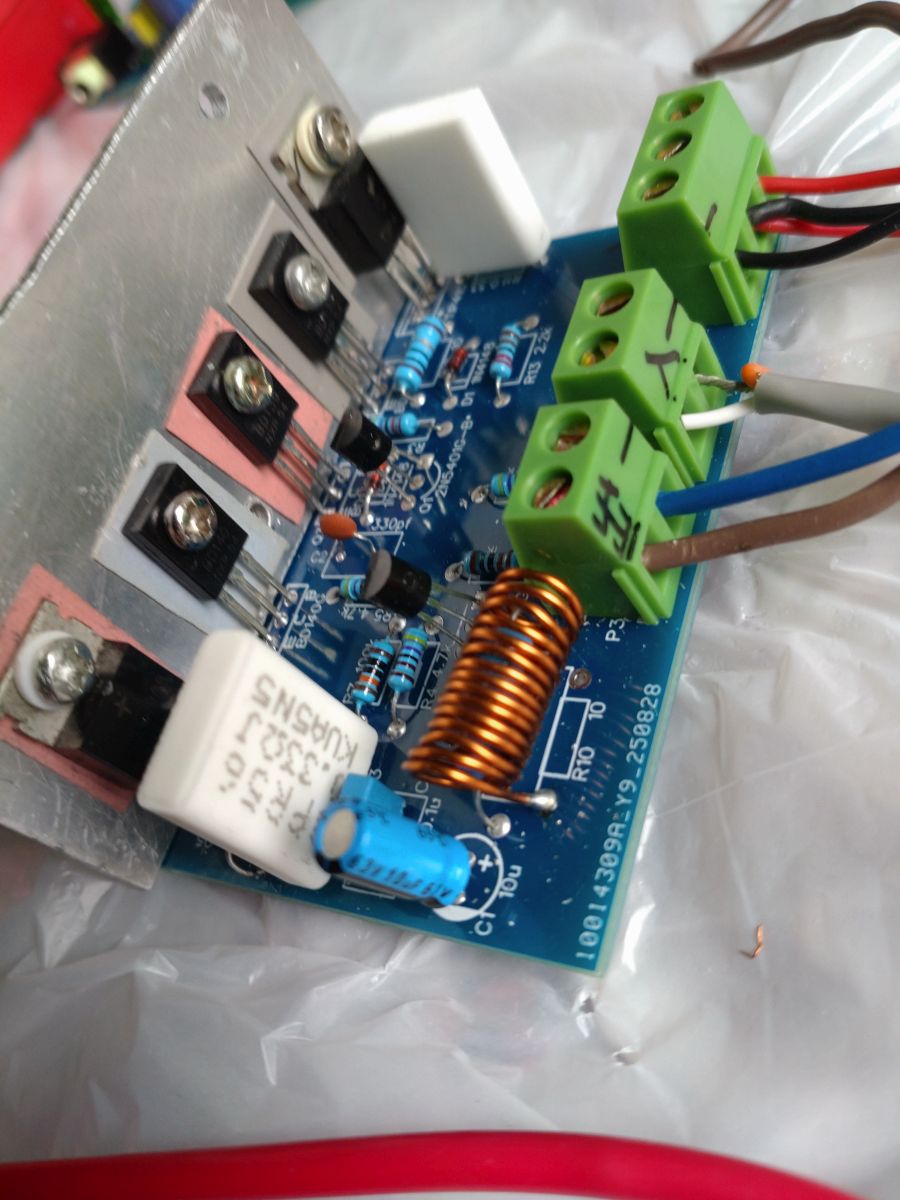

另一塊50W TIP41+TIP42+BD139+BD140

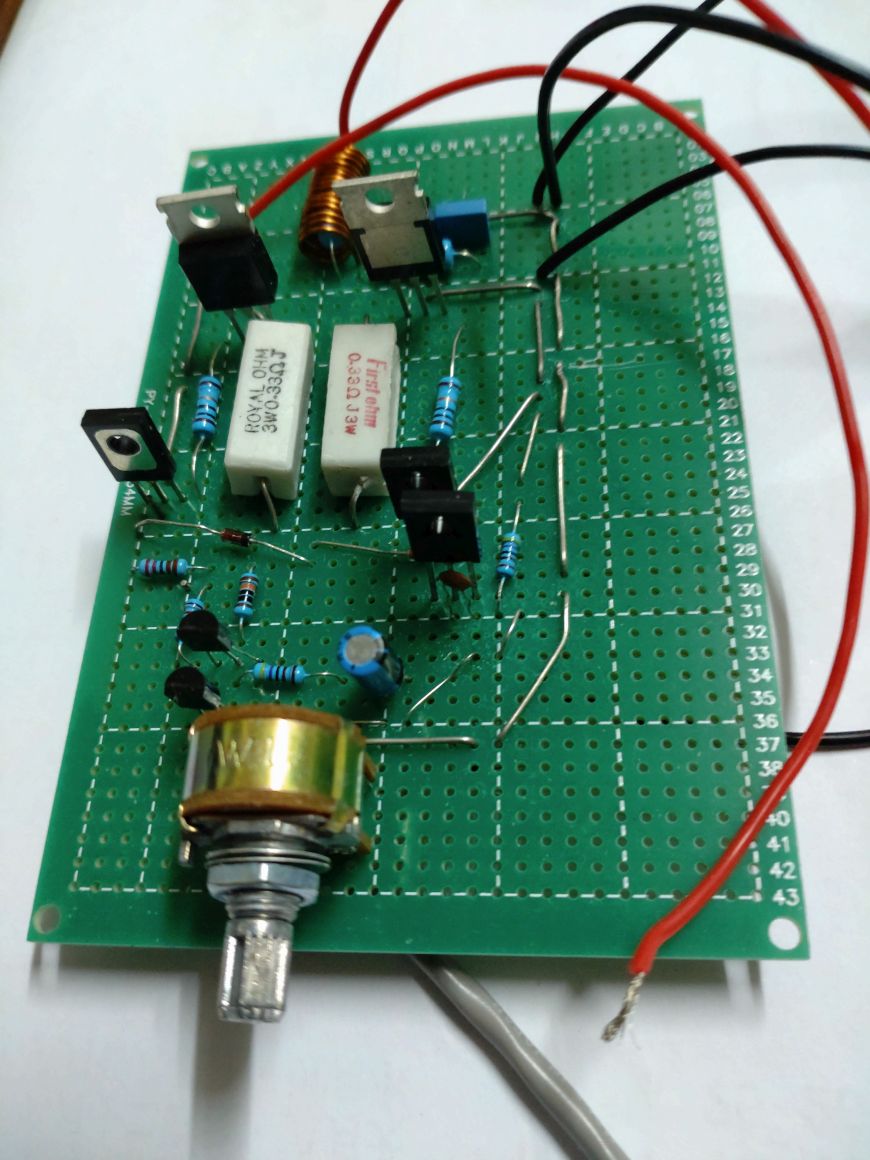

圖片附件: [舊 LM1875] DSC_0776-2.JPG (2025-9-9 22:17, 128.75 KB) / 下載次數 50
https://h2.hkepc.com/forum/attachment.php?aid=2495818&k=a9cd335251ffd106f575d14f87f3acbc&t=1781621926&sid=28jyuuwvA3

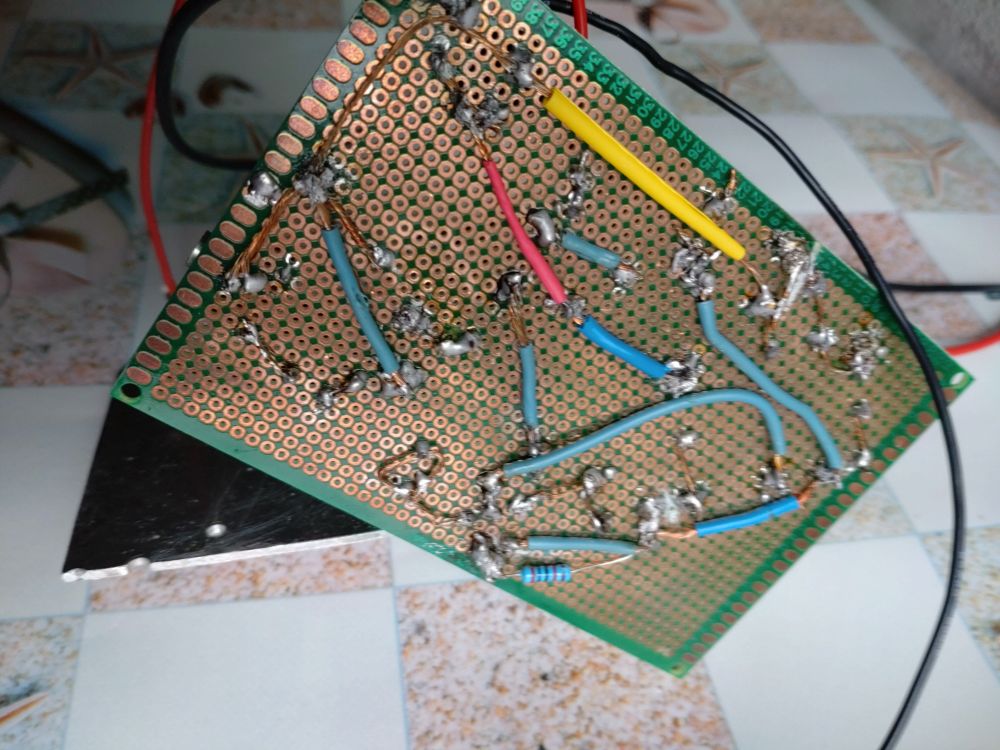

圖片附件: [舊 LM1875] DSC_0777-2.JPG (2025-9-9 22:17, 137.33 KB) / 下載次數 21
https://h2.hkepc.com/forum/attachment.php?aid=2495819&k=1e96a464e96d57a6b3665a5b368f7700&t=1781621926&sid=28jyuuwvA3

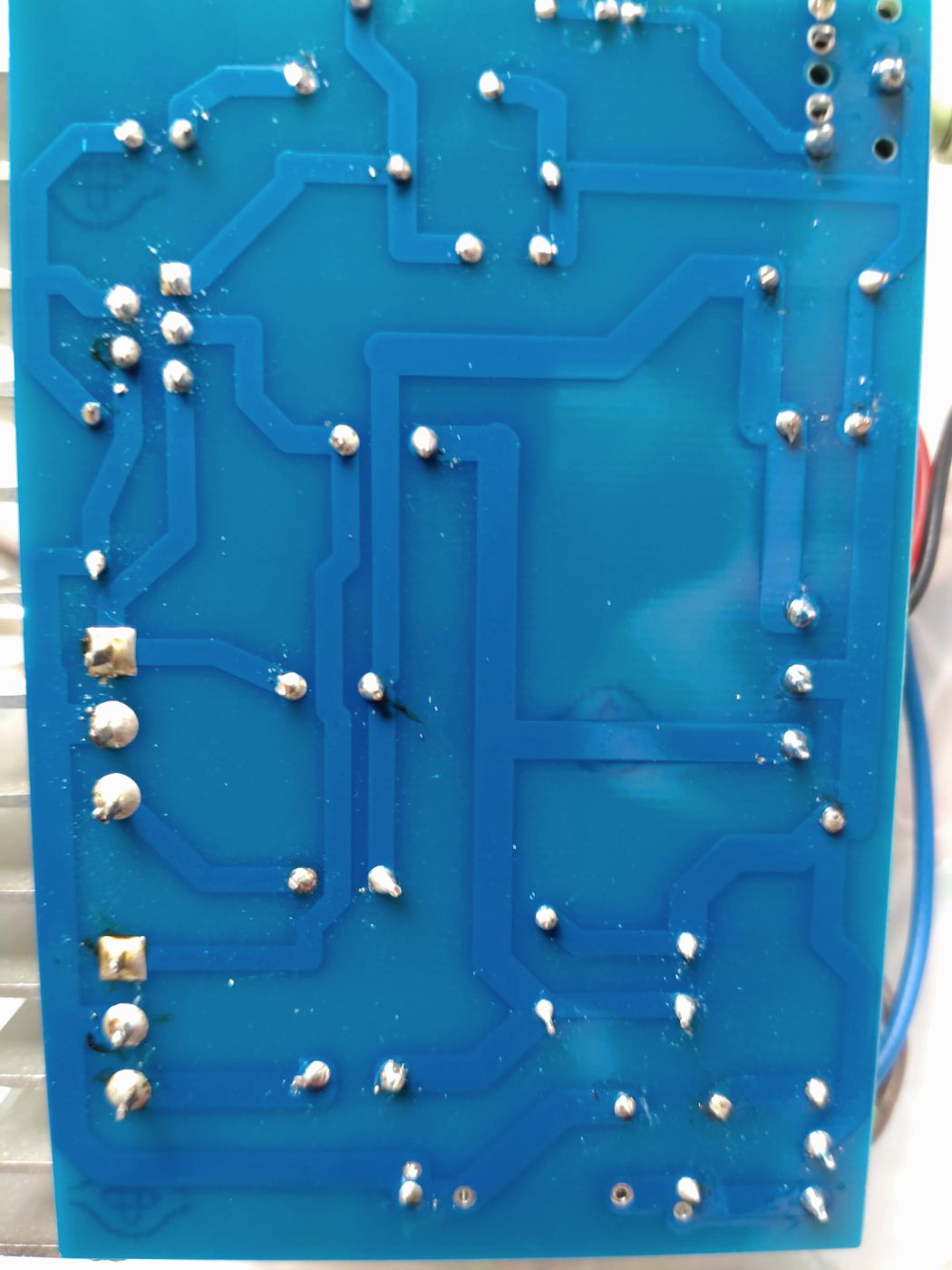

圖片附件: [新 LM1875] DSC_1055-2.jpg (2025-9-9 22:17, 136.86 KB) / 下載次數 40
https://h2.hkepc.com/forum/attachment.php?aid=2495820&k=cb73583d47de9690ae0bda0e21f66894&t=1781621926&sid=28jyuuwvA3

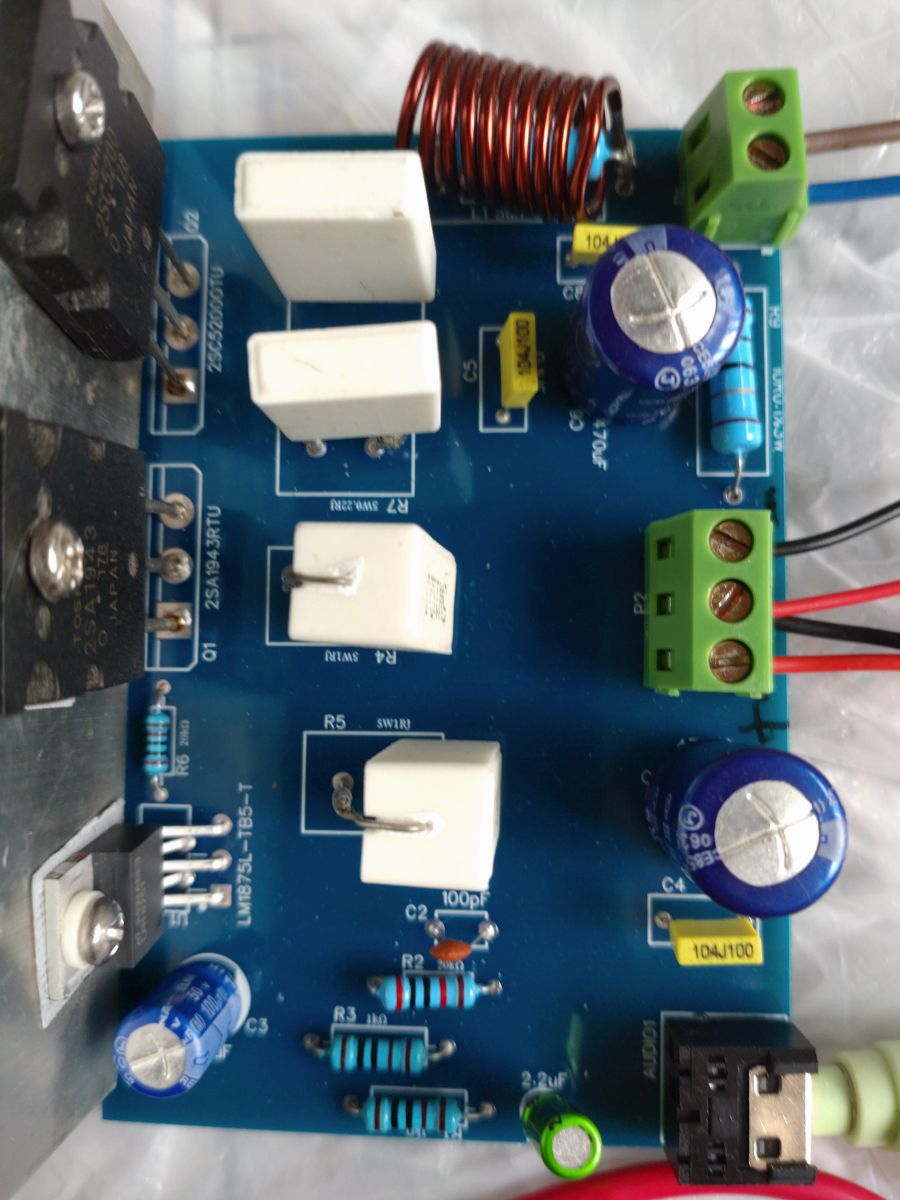

圖片附件: [新 LM1875] DSC_1056-2.jpg (2025-9-9 22:17, 130.19 KB) / 下載次數 47
https://h2.hkepc.com/forum/attachment.php?aid=2495821&k=ad54731592366cbe64a64e6ffd42d226&t=1781621926&sid=28jyuuwvA3

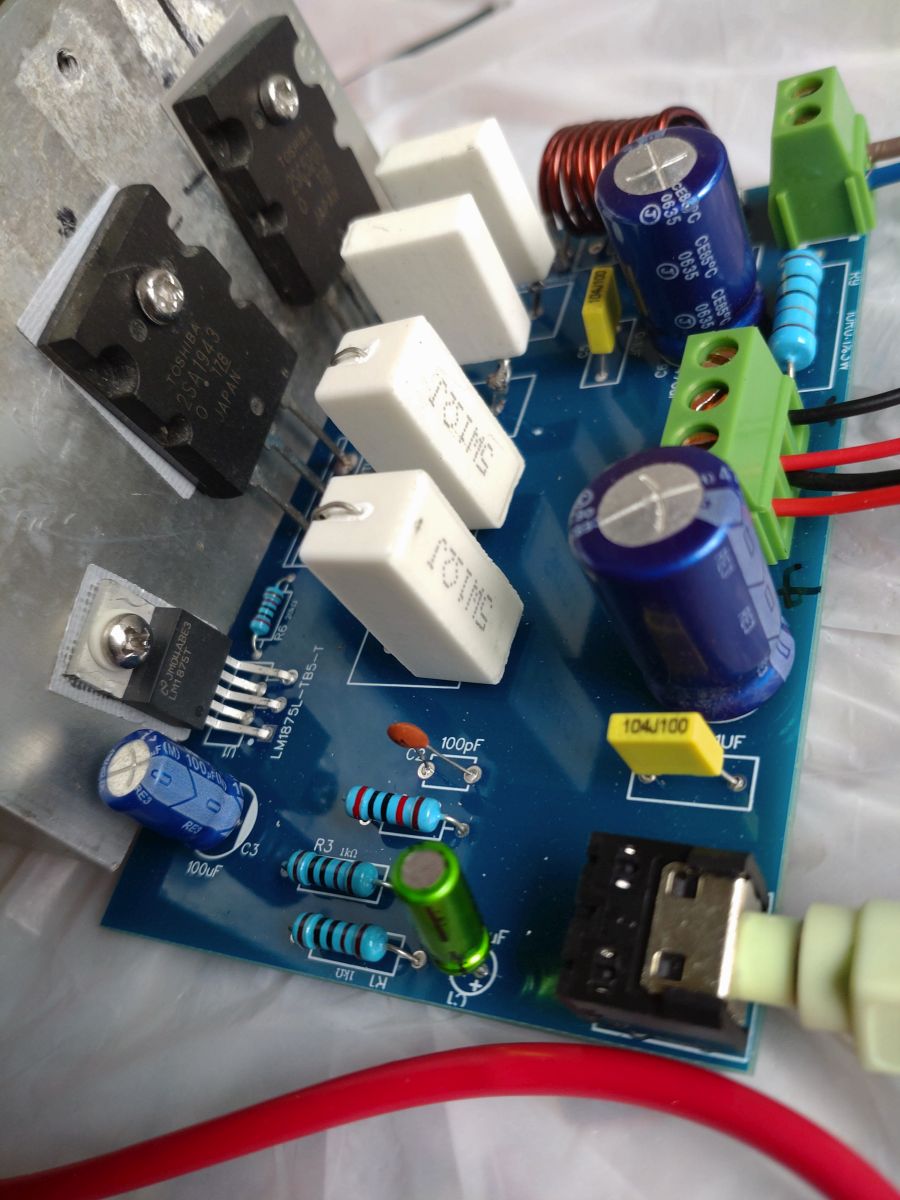

圖片附件: [新 LM1875] DSC_1057-2.jpg (2025-9-9 22:17, 117.47 KB) / 下載次數 67
https://h2.hkepc.com/forum/attachment.php?aid=2495822&k=5e2880737546c69058b0ca46718b1b09&t=1781621926&sid=28jyuuwvA3

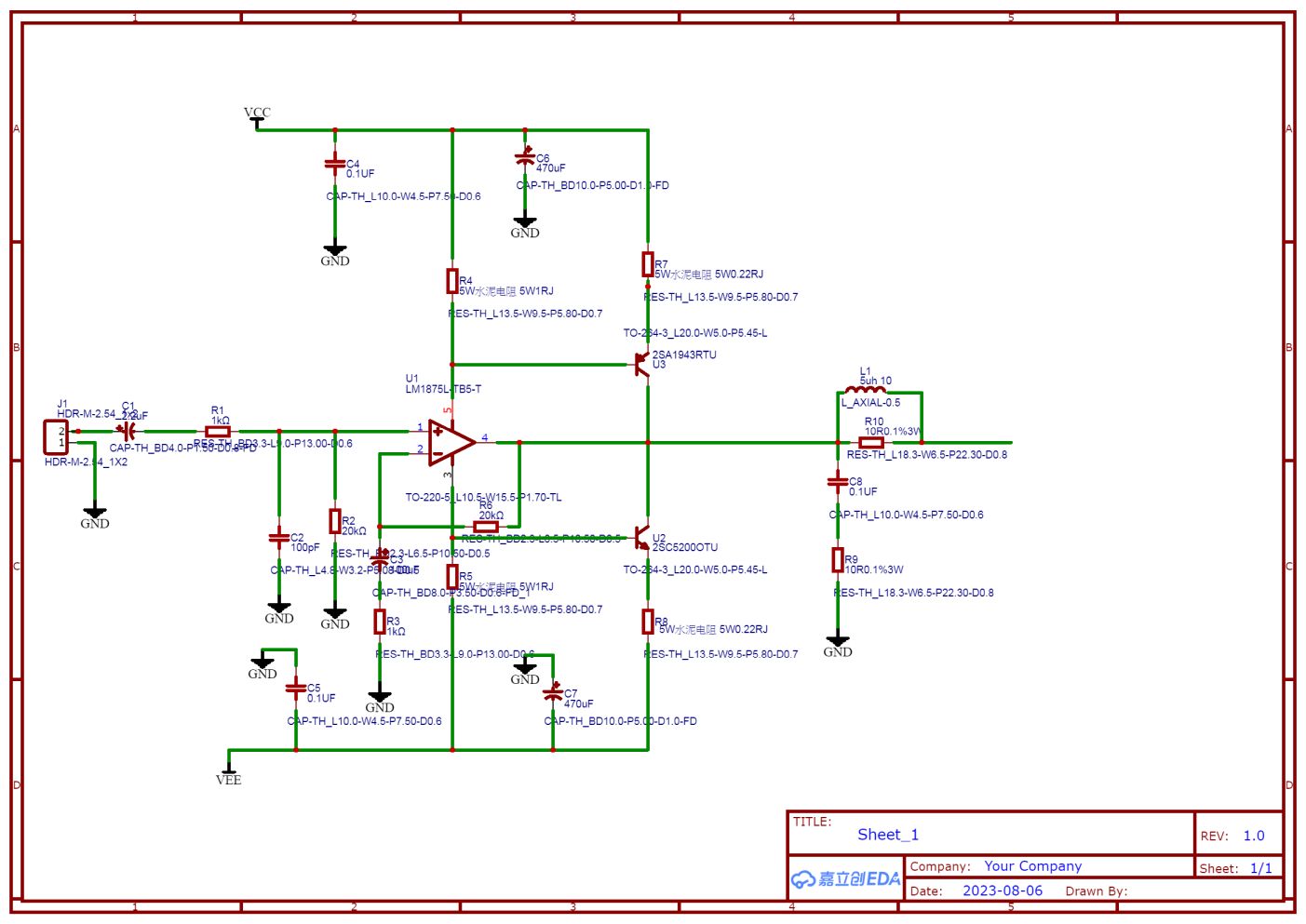

圖片附件: [LM1875] Schematic_lm1875+5200_2023-08-11-2.jpg (2025-9-9 22:17, 120.28 KB) / 下載次數 44
https://h2.hkepc.com/forum/attachment.php?aid=2495823&k=85eb36d70b7d6f9a07b2cae5fefa71eb&t=1781621926&sid=28jyuuwvA3



圖片附件: [舊 50W] DSC_0695-2.jpg (2025-9-9 22:17, 137.85 KB) / 下載次數 63
https://h2.hkepc.com/forum/attachment.php?aid=2495824&k=5f7fa6ddea523c730d71cc2ef8a1576d&t=1781621926&sid=28jyuuwvA3

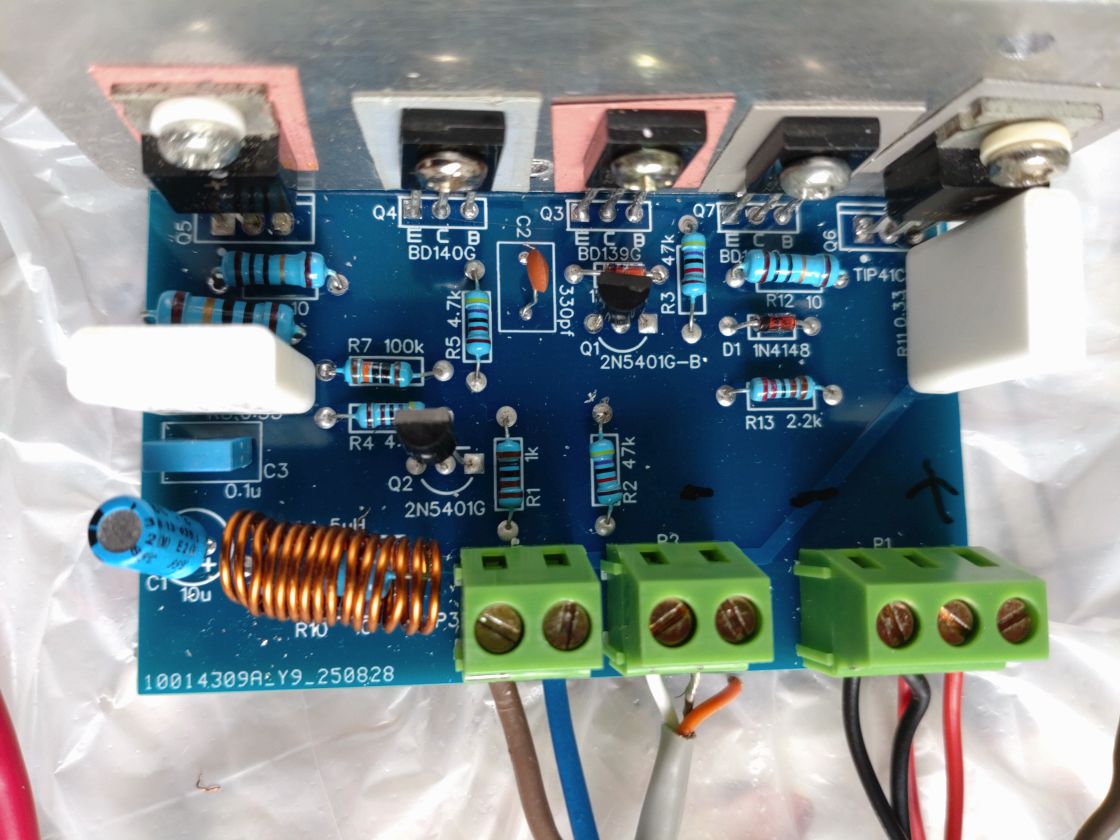

圖片附件: [新 50W] DSC_1053-2.jpg (2025-9-9 22:17, 130.53 KB) / 下載次數 37
https://h2.hkepc.com/forum/attachment.php?aid=2495825&k=4c4aec888d6e226de8bbe686b72c82ac&t=1781621926&sid=28jyuuwvA3

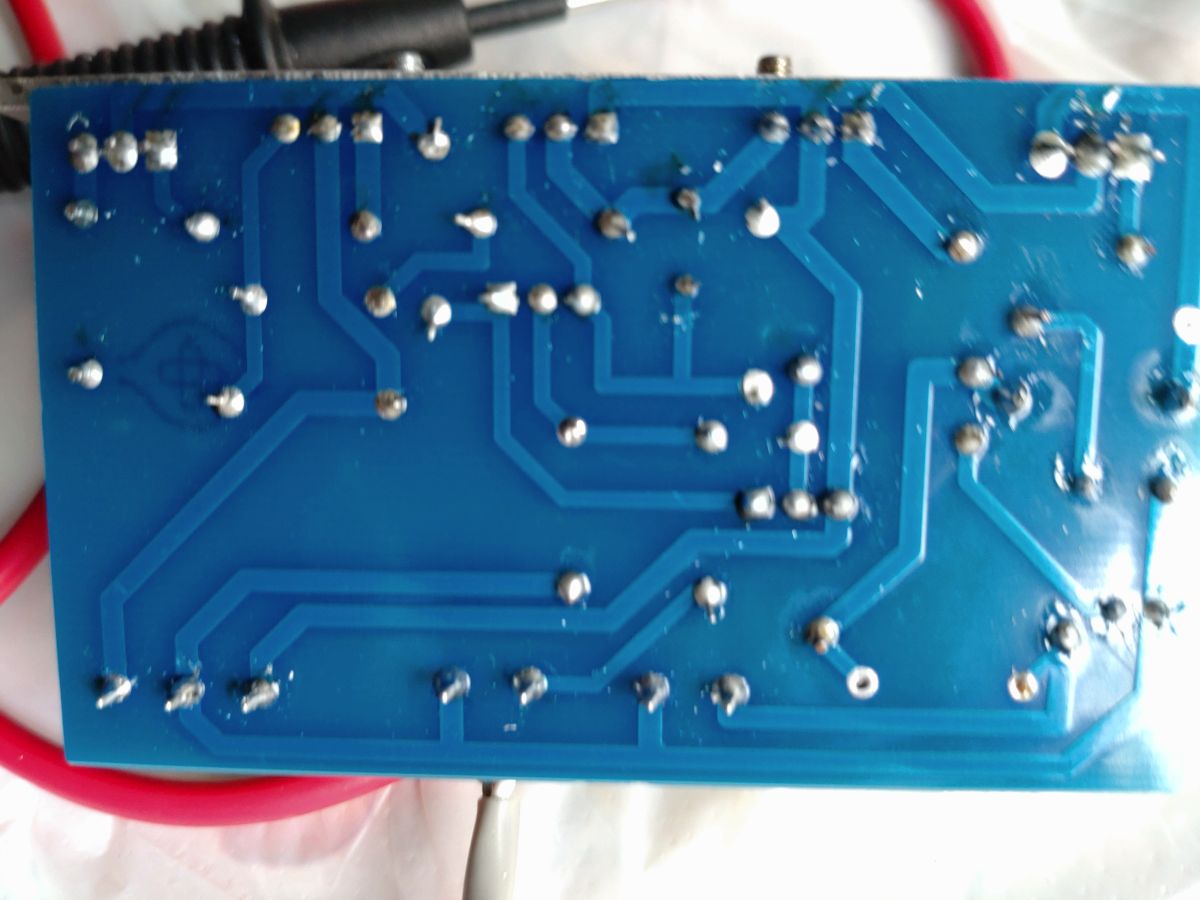

圖片附件: [新 50W] DSC_1054-2.jpg (2025-9-9 22:17, 137.57 KB) / 下載次數 39
https://h2.hkepc.com/forum/attachment.php?aid=2495826&k=47f47eeda7d6225643a24c1e2f9ab865&t=1781621926&sid=28jyuuwvA3



圖片附件: [新 50W] DSC_1058-2.jpg (2025-9-9 22:17, 104.86 KB) / 下載次數 42
https://h2.hkepc.com/forum/attachment.php?aid=2495827&k=44d73bbf23f8a8d3b52c87c05edad548&t=1781621926&sid=28jyuuwvA3

---

作者: aazz    時間: 2025-9-10 21:43

50W 那塊重簡單;
一接好哂啲線播音樂;
再接電源就有聲;
好清;
所有零件都是舊板拆掉;
再裝到新板上;
除了兩個大電阻位置裝不到;
所以換了新的細一些;

---

作者: aazz    時間: 2025-9-12 00:04

LM1875 擴流;
之前和前天都只是用雙12V 試;
今天用個雙24V 試;
聲音又好了;
又大了點

---

作者: Offer    時間: 2025-9-12 09:26



而家已經好少人自己用萬用板做，師兄努力呀

---

作者: aazz    時間: 2025-9-12 22:25



多謝
不過人兄介紹的
嘉立創真的方便;
又靚

---

作者: Offer    時間: 2025-9-13 12:09

回覆 5# aazz


    嘉立創真的方便

---

作者: aazz    時間: 2025-9-14 22:52



是
不過這兩天
有硬碟壞了
要抄檔案沒時間測試電路板
