作者: Yuejing 時間: 2025-6-11 21:38 標題: EEPROM 問題

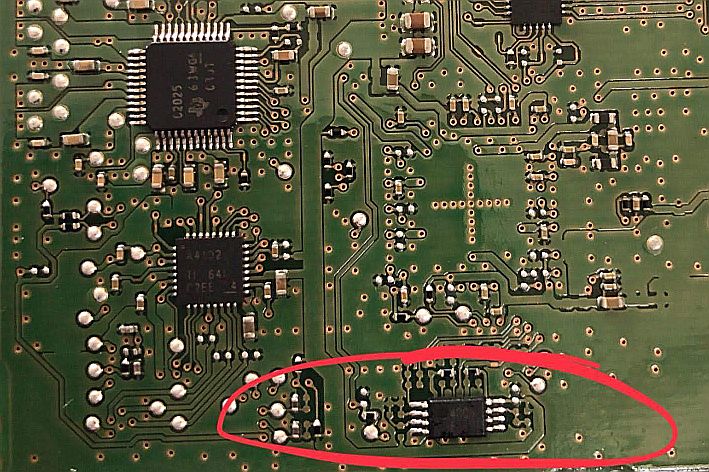

有一粒 EEPROM (M24C08 / TSSOP-8) 需改內裡的 counter
本是想用 Arduino 去 dump 出來用 hex editor 做更改，但怕自己手殘搞死粒 EEPROM

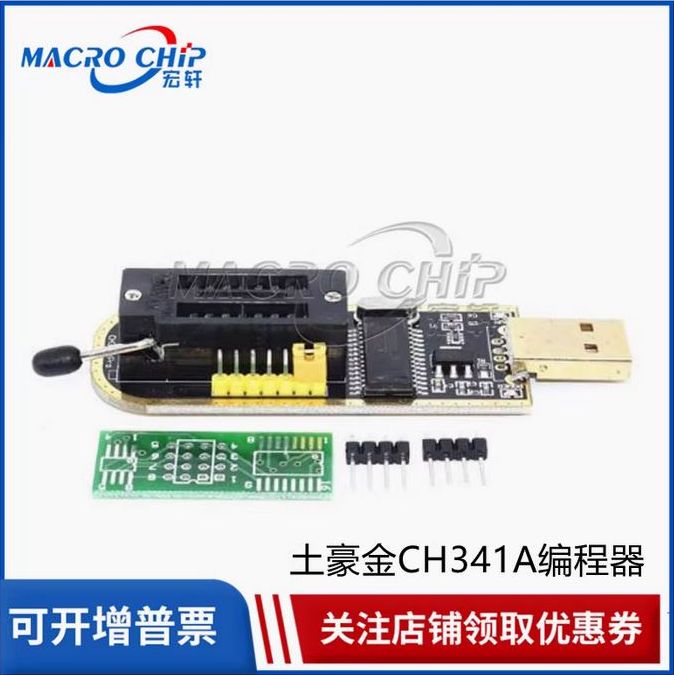

在淘寶搜尋 EEPROM programmer，找到以下這款 USB CH341A 编程器 (~￥25)。請問 CH341A 是否合適？ (i.e. dump/write)
圖片附件: 1.jpg (2025-6-11 21:16, 117.28 KB) / 下載次數 14https://h2.hkepc.com/forum/attachment.php?aid=2482746&k=3d49b46d61805438b63e0e623e81d5b4&t=1781438304&sid=1dEMgPDdo0t
圖片附件: 2.jpg (2025-6-11 21:16, 57.5 KB) / 下載次數 15https://h2.hkepc.com/forum/attachment.php?aid=2482747&k=6c21e9575cfac75b1ef2bd5c8c3d293b&t=1781438304&sid=1dEMgPDdo0t
作者: hon829 時間: 2025-6-11 22:47
有一粒 EEPROM (M24C08 / TSSOP-8) 需改內裡的 counter
本是想用 Arduino 去 dump 出來用 hex editor 做 ...
Yuejing 發表於 2025-6-11 21:38
你知道佢內裡儲存的地址/格式嗎
作者: wyhui5124 時間: 2025-6-12 11:11
本帖最後由 wyhui5124 於 2025-6-12 12:46 編輯
有一粒 EEPROM (M24C08 / TSSOP-8) 需改內裡的 counter
本是想用 Arduino 去 dump 出來用 hex editor 做 ...
Yuejing 發表於 2025-6-11 21:38
首先,要知道粒flash嘅型號,然後查一下CH341A係咪support read/write嗰粒flash
https://item.taobao.com/item.htm ... mp;xxc=taobaoSearch
作者: MCSE 時間: 2025-6-12 12:34
首先,要知道粒flash嘅型號,然後查一下係咪support read/write
wyhui5124 發表於 2025-6-12 11:11
唔support read/write ，點update呀？反而最重要就係你知唔知道個data format。
via HKEPC Reader for Android
作者: wyhui5124 時間: 2025-6-12 12:45
唔support read/write ，點update呀？反而最重要就係你知唔知道個data format。
via HKEPC Reader for A ...
MCSE 發表於 2025-6-12 12:34
唔係粒flash唔support read/write,係個CH341A編程器唔support嗰粒flash,做唔倒read/write呀
作者: kwliu 時間: 2025-6-12 13:24
唔係粒flash唔support read/write,係個CH341A編程器唔support嗰粒flash,做唔倒read/write呀 ...
wyhui5124 發表於 2025-6-12 12:45
有喎~

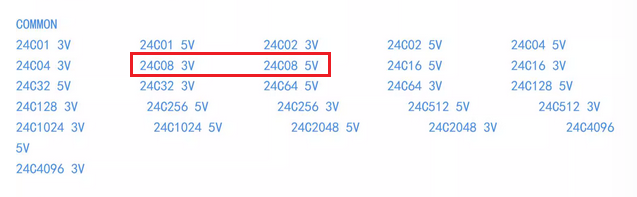

圖片附件: Untitled.png (2025-6-12 13:24, 77.89 KB) / 下載次數 15https://h2.hkepc.com/forum/attachment.php?aid=2482831&k=db78f2648555465e72922c6e4ba0e9d7&t=1781438304&sid=1dEMgPDdo0t
作者: rhino 時間: 2025-6-12 15:17
樓主係唔係打算拆粒 eeprom 出嚟抄/改？
作者: xiao 時間: 2025-6-12 15:53
直接板上做一般都可以, 3v電池接vcc/gnd, 24c08很堅固的, ARDUINO DUMP 幾秒就好了. 大生意有量就訂個飛針測試板, 玩家就自己汗腺.
作者: hon829 時間: 2025-6-12 22:21
如果只係I2C器件, 又知道晒其中8k內容分佈, 點解唔用USB to I2C 什或Arduino 板直接寫入
作者: Yuejing 時間: 2025-6-13 19:43
你知道佢內裡儲存的地址/格式嗎
hon829 發表於 2025-6-11 22:47
yes 知道 hex editor 應該改那一組數字
不過當然會先做backup
作者: Yuejing 時間: 2025-6-13 19:45
樓主係唔係打算拆粒 eeprom 出嚟抄/改？
rhino 發表於 2025-6-12 15:17
是，不敢直接在板上抄/改
作者: Yuejing 時間: 2025-6-13 20:11
本帖最後由 Yuejing 於 2025-6-13 20:12 編輯
直接板上做一般都可以, 3v電池接vcc/gnd, 24c08很堅固的, ARDUINO DUMP 幾秒就好了. 大生意有量就訂個飛針 ...
xiao 發表於 2025-6-12 15:53
我也想過直接在板上做，但不知多會否把底板搞壞
以前也曾用過 Arduino 連接 external EEPROM。但十多年沒有用 Arduino，自己接近完全失憶，要花很多時間爬文。 Raspberry Pi 有 open source freeware 可簡單做到，但塊板不在香港，所以想到不如十多元買一個 CH341A programmer，先簡單處理了這個，遲一些有時間再慢慢學習。
作者: rhino 時間: 2025-6-13 21:15
yes 知道 hex editor 應該改那一組數字
不過當然會先做backup
Yuejing 發表於 2025-6-13 19:43
除咗修改目標位元, checksum 要唔要改？
作者: hon829 時間: 2025-6-13 22:24
yes 知道 hex editor 應該改那一組數字
不過當然會先做backup
Yuejing 發表於 2025-6-13 19:43
如果試驗性質, 倒不如花幾豪紙買多粒M24C08來試
作者: hon829 時間: 2025-6-13 23:12
除咗修改目標位元, checksum 要唔要改？
rhino 發表於 2025-6-13 21:15
checksum主要係通訊協定間做的防錯機制的一種, 關eeprom內容咩事
作者: Yuejing 時間: 2025-6-14 19:38
如果試驗性質, 倒不如花幾豪紙買多粒M24C08來試
hon829 發表於 2025-6-13 22:24
這不是問題，不過要先把 EEPROM 內的資料成功 dump 出來
作者: Yuejing 時間: 2025-6-14 19:40
除咗修改目標位元, checksum 要唔要改？
rhino 發表於 2025-6-13 21:15
幸好沒有用 checksum
