標題: 閃光燈維修 (第二次嘗試) [打印本頁]

---

作者: digimon04    時間: 2025-2-12 01:41     標題: 閃光燈維修 (第二次嘗試)

上年試過一次, 過完年又再試下
(第一次詳情見舊post)
支閃光燈係40年舊閃光燈
排開見到粒Rubycon 330V 200uF

今次入電池試, 聽到高頻聲, 推斷oscillator有運作
等1分鐘都唔停, test掣唔著燈, 撳落去無反應 (正常回電唔會一分鐘都未回完卦)
拆電, 摸落兩粒AA電暖暖地
拆外殼, 用萬用表測量電容, 見到得23V (叉咗 1分鐘喎)
如果用線性推算, 即係要15分鐘先叉得滿!?

請問各位有無頭緒咩parts壞? 或者點樣繼續試?

---

作者: kwliu    時間: 2025-2-12 09:57

回覆 1# digimon04

電容或周邊線路漏電引至電壓上唔到.

---

作者: eeek    時間: 2025-2-12 11:17

閃光燈有粒高壓二極管。Check下有無壞。如果壞咗都會充唔到電。

---

作者: Ian_Seabourne    時間: 2025-2-12 14:52

https://www.hkepc.com/forum/redi ... 10&pid=42363437

https://www.mobile01.com/topicdetail.php?f=164&t=2921334
電解電容最大可能出問題，不竟係咁多年前嘅產品
其次，電阻得果幾粒，度下有無虛焊，ohm數啱唔啱。
然後 check 二極管正向同反向嘅 volt drop （0.6X V & 無限大或 2.XX V）
有高頻聲，升壓管假設冇壞
變壓器好少壞

---

作者: hon829    時間: 2025-2-12 17:14

本帖最後由 hon829 於 2025-2-12 17:26 編輯

都第2次維修了, 其實除了看, 還做了什麼實際工作

3V 冇TTL電路的舊閃光燈底板, 數埋都冇幾多隻零件
冇電路知識的, 最簡單去鴨街/淘舊燈, 移植塊板算

---

作者: digimon04    時間: 2025-2-16 02:08




    萬用表二極管檔, 第一次check順逆方向都係 0L, 後來發現可能萬用表用2粒AA電唔夠壓, 跟住youtube片 (2:40) 中間加粒電 (8.2V), 再用直流電壓檔測 順方向 -8V DC, 逆方向 6.8V DC

https://www.youtube.com/watch?v=jZJ-chMojmA

---

作者: digimon04    時間: 2025-2-16 02:10

本帖最後由 digimon04 於 2025-2-16 02:12 編輯



    唔該師兄
同link入面支燈 9成相似, 我支燈只係多個透明TEST掣, 同埋掣後面有粒燈泡

測過二極管, 詳見#6

---

作者: digimon04    時間: 2025-2-16 02:19




    真, 塊底板睇落好簡單, 亦正正因為咁樣, 所以我先試下整唔整到, 過程中學下嘢。事沿上年放低支燈後, 我又整下同時期買嘅全機械菲林單反, 又整得返好, 過程中基本了解到相機內部運作過程。上年嘗試整閃光燈時我連辣雞都無

如果太複雜我都無本事&唔會試, 我本身有支現代閃光燈, 整返呢支都係想連同舊菲林機一併復活, 都係一份心意

利伸: 非理科出身, 對電路得小學級數

---

作者: Ian_Seabourne    時間: 2025-2-16 13:16

回覆 8# digimon04

係唔係理科無關係架。我初中睇電子書學，第一次係整千人震。
初中都無理科教電子嘢啦。
嗜好嘅嘢，想試就學。興趣就是動力

---

作者: digimon04    時間: 2025-2-18 01:42

回覆 9# Ian_Seabourne


      請問假設真係高壓二極管壞咗, 如何導致電容電壓上唔到

---

作者: Ian_Seabourne    時間: 2025-2-18 09:07



純粹簡單諗法：
如果唔通，無電出
如果正反都通，出唔到 DC，只有 ac，充唔到粒 cap

---

作者: eeek    時間: 2025-2-18 12:23

回覆 6# digimon04
1)新手其實最好用吸錫泵拆粒二極管出嚟度。用萬用錶依照一般量度二極管嘅方法就得 (順向通，逆向唔通)，唔洗搞到咁複雜。
2)搞閃燈板時，最好先用粒10W 1Kohm 電阻放清粒大電容。咁樣做係避免電壞其他零件或儀器。
3)呢粒二極管一般用1000V或1500V,1A,fast recovery。
4)提議你check 二極管係因為你之前已經check 過大電容度到有二百幾uF，似乎無壞。

---

作者: digimon04    時間: 2025-2-19 01:05




      用萬用表二極管檔check 順逆方向都係 0L, 所以我先加粒電池用電壓檔測, 結果順逆都通 (有電壓)
二極管標示 TFR1N 但我搵唔到, 請問有冇代替品?

---

作者: Ian_Seabourne    時間: 2025-2-19 08:32

上華fai睇下有無 FR107?
https://www.diodes.com/datasheet ... +Recommended%29.pdf
無就 FR106

---

作者: kwliu    時間: 2025-2-19 09:58



比我就係普通壞LED燈/火牛插拆幾粒二極管串連頂住試下先.

---

作者: wyhui5124    時間: 2025-2-19 11:29




    你要FR107的話,俾幾粒你玩,之前淘咗一堆

---

作者: digimon04    時間: 2025-2-20 02:11




    但係
TFR1N
Average Forward Current: IF (AV) = 0.5 A
Repetitive Peak Reverse Voltage: VRRM = 1000, 1500 V
Reverse Recovery Time: trr = 10 µs

FR107
If - Forward Current:        1 A
Vr - Reverse Voltage:        1000V
Recovery Time:        500 ns

---

作者: digimon04    時間: 2025-2-20 02:12




    多謝師兄先
但我想知FR107係唔係啱用先

---

作者: wyhui5124    時間: 2025-2-20 08:56

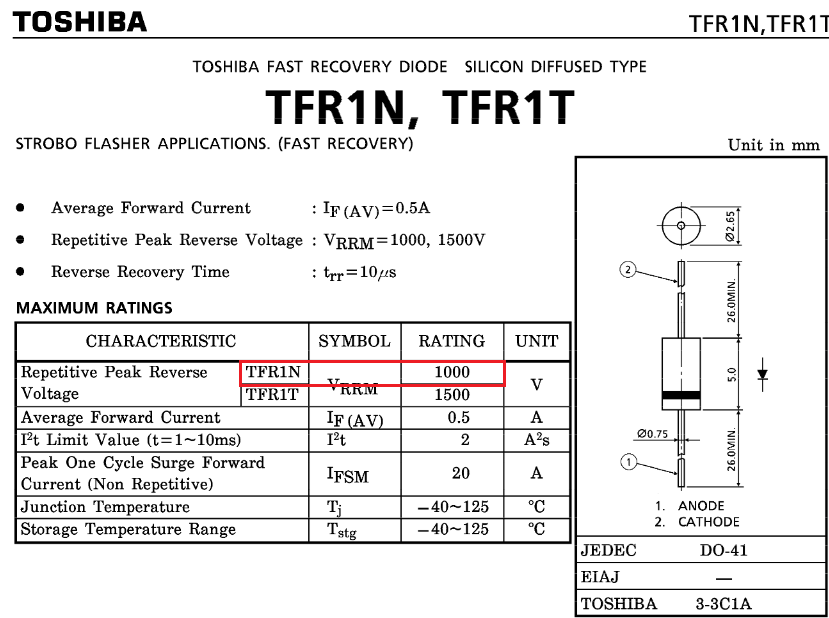

你嗰粒係N,唔係T尾,N得1000V


至於啱唔啱用,你自己諗吓喇

圖片附件: ttt.png (2025-2-20 08:54, 89.41 KB) / 下載次數 29
https://h2.hkepc.com/forum/attachment.php?aid=2465738&k=9658de88d1306153c78dbf213dcee37c&t=1781949149&sid=57Xg6tLse9

---

作者: Ian_Seabourne    時間: 2025-2-20 10:09

本帖最後由 Ian_Seabourne 於 2025-2-20 10:19 編輯


Cap 才 330V，你覺得 ac 電壓會有多高？
1000V 夠用。
又不是貴價的專業閃燈...

換著係我，高壓二極管又check 咗壞，求其用粒 1N4007 或 1N5408 都整番佢先。低點耐壓也可。
反正整返到唔多用，擺多過用...

---

作者: digimon04    時間: 2025-2-21 03:46



但係
Forward Current:  0.5A > 1A
Recovery Time: 10 µs > 500ns
會唔會有影響?

---

作者: vtrchan    時間: 2025-2-21 05:11



舉個例，如果件嘢賣$50，你俾$100佢，叫佢唔使找，應該唔會被人打嘅⋯⋯

---

作者: Ian_Seabourne    時間: 2025-2-22 21:43

舊post貼過幾張網上找到嘅閃燈線路圖，其中2張都只是用不是 fast recovery 嘅 1N4004 / 1N4007。
更影響盞燈嘅表現係電池嘅電壓同內阻（繼而影響電池嘅輸出電流）。
