標題: 請問圖中的F103會係咩電子元件? [打印本頁]

---

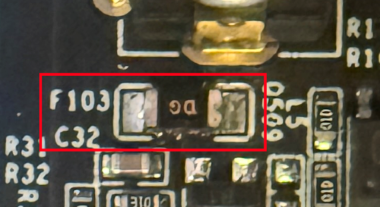

作者: jerrychan0610    時間: 2025-2-3 20:58     標題: 請問圖中的F103會係咩電子元件?



圖片附件: 圖片_20250203205121.png (2025-2-3 20:58, 149.52 KB) / 下載次數 26
https://h2.hkepc.com/forum/attachment.php?aid=2463346&k=42a85be53364c0636b5148491711f699&t=1781950331&sid=28jEyjxiIm

---

作者: royc    時間: 2025-2-3 21:50

似係Fuse, 可能係resettable fuse

via HKEPC Reader for Android

---

作者: jerrychan0610    時間: 2025-2-3 21:57



本來12V供電, 但插咗24V.
等咗一陣再插12V都係無返應, 試過2邊用電線連接都係唔得.

---

作者: hon829    時間: 2025-2-3 22:09

畀double電壓

唔知係咩! 但如果輸入端冇穩壓電路之類, 一般都燒焦了吧

---

作者: ghostkcleung    時間: 2025-2-3 22:19

C32, C 字頭可能係 Cap，
103 可能係 0.01uf

---

作者: kwliu    時間: 2025-2-4 15:41



C32係指右下啡色粒cap, 唔係黑色fuse.

---

作者: boy168    時間: 2025-2-4 15:58

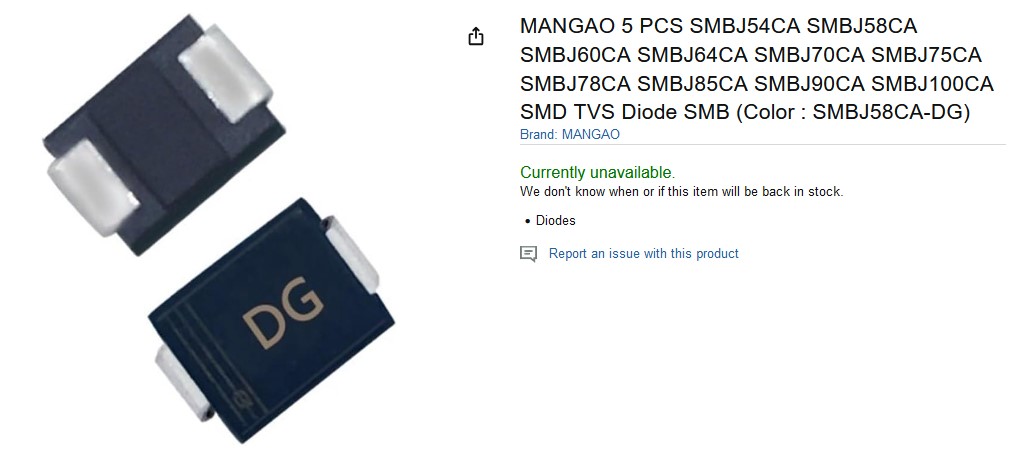

可能係TVS Diode


圖片附件: Screenshot 2025-02-04 155704.jpg (2025-2-4 15:58, 65.6 KB) / 下載次數 21
https://h2.hkepc.com/forum/attachment.php?aid=2463453&k=b136e03aafcb339927d0d0acdbda6634&t=1781950331&sid=28jEyjxiIm

---

作者: Miipp    時間: 2025-2-4 16:14



x2

---

作者: vtrchan    時間: 2025-2-5 02:41



應該係，除非唔係

---

作者: raymondchan338    時間: 2025-2-5 08:57

應該係TVS diode。

via HKEPC Reader for Android

---

作者: Ian_Seabourne    時間: 2025-2-5 09:17

本帖最後由 Ian_Seabourne 於 2025-2-5 10:51 編輯

查 SMD mark 係 TVS diode
但TVS diode 頭尾嘅銀色腳比管身窄，而 resettable fuse 銀色腳同 fuse 主體同闊度，及銀色腳旁邊中間有半圓凹位。及 TVS diode 一邊會有刻／印上橫線，顯示是 cathode，而照片中無。

如果是 1.5mm 以下厚度，肯定是 resettable fuse。
如果是 1.5mm 以上厚度，係 tvs diode。
呢個要樓主確認。

---

作者: hon829    時間: 2025-2-5 09:55

問"F103"就百份百肯定係"贴片自恢复保险丝"吧

https://s.taobao.com/search?page ... _manual&tab=all

---

作者: mansiukit    時間: 2025-2-5 13:50

一定係PTC Fuse，幾多mA就係睇印字，不過呢個印字我都未見過，平時多數都係數目字，或者一個英文字，估計第一個英文好大機會係牌子嘅第一個字頭，第二個G睇淘寶多數係0.5A，如果對自己有信心，純粹想試吓係咪呢條嘢有問題，直接搵條線焊埋佢都得

---

作者: Ian_Seabourne    時間: 2025-2-5 14:41



如果你有留意過手機鋪整電話，佢哋隻牛除了顯示電壓，仲有個發針嘅電流錶。

樓主要睇下唔得時，係大電流定無電流。
有機會接 24V 已經燒死咗粒 voltage regulator （無論是線性／switching）或 MLCC 電容，燒死後流大電流。
然後接返 12V，都係大電流。
粒 resettable fuse 遇大電流會熱，加大阻抗，減低電流，亦令輸出電壓跌。即係接 12V 仍有大電流，輸出是低電壓。

這時候，如果用『2邊用電線連接』，會摸到附近有零件發熱。就係燒咗，要換果粒。

---

作者: jerrychan0610    時間: 2025-2-6 09:32


已經試過用一條電線BY PASS咗粒嘢, 但係都唔開機.
而呢嘢仲有電阻.

---

作者: jerrychan0610    時間: 2025-2-6 09:34

我試下先.
