標題: 鋰電保謢板問題 [打印本頁]

---

作者: C_Law    時間: 2024-11-27 17:53     標題: 鋰電保謢板問題

本帖最後由 C_Law 於 2024-11-27 17:54 編輯

話說我有個已死的摺疊式藍牙 Keyboard(打某些掣會出其他字)，相中下邊的細 Keyboard。
(舊 Post 的相)

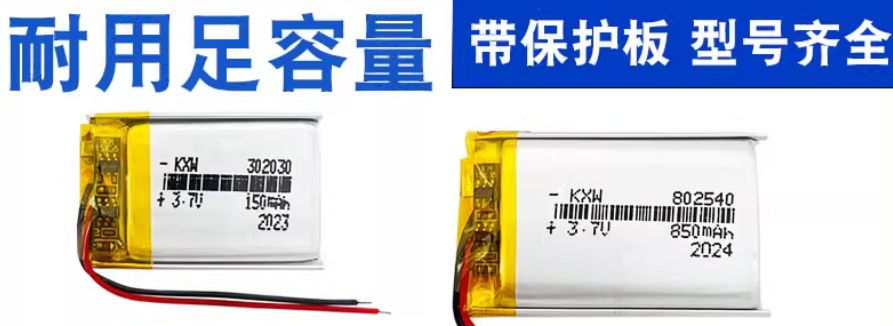

曾經拆開睇過(當時無影相)，入面是用類似以下的電池(逃佬借相)，睇到金手指膠紙內係有保護板，想問下，這類電池內的保護板除了限制充電和放電的電壓上下限之外，有無限制充電電流？

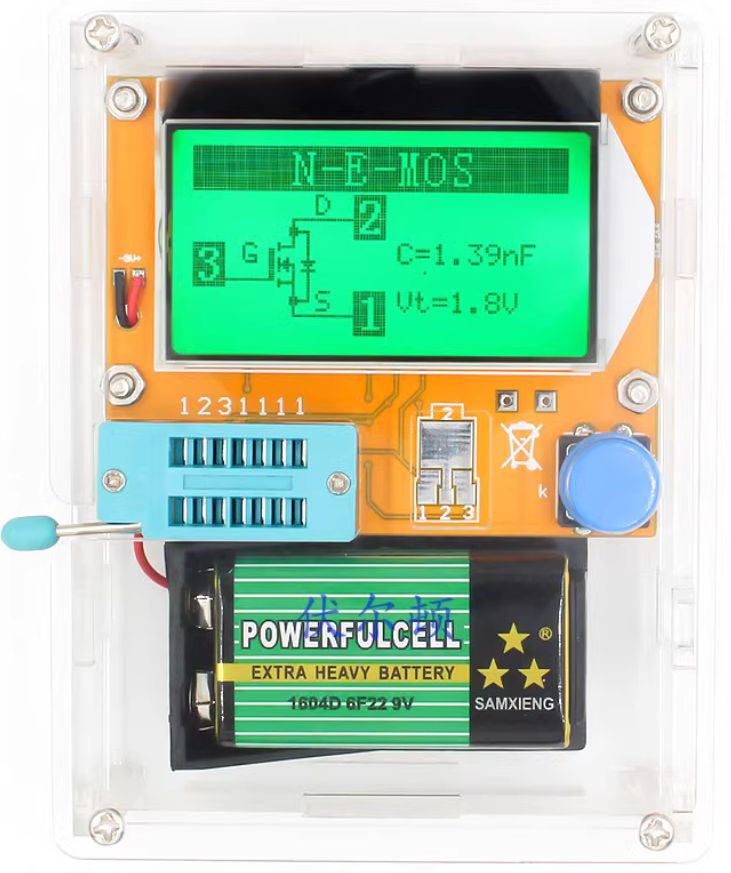

係逃佬見到這塊用 USB 充電，3V7 升壓 9V 的模塊，想話試下將 Keyboard 入面粒電拆出來，加這模塊駁去部 LCR-T4 代替用 9V 電池。

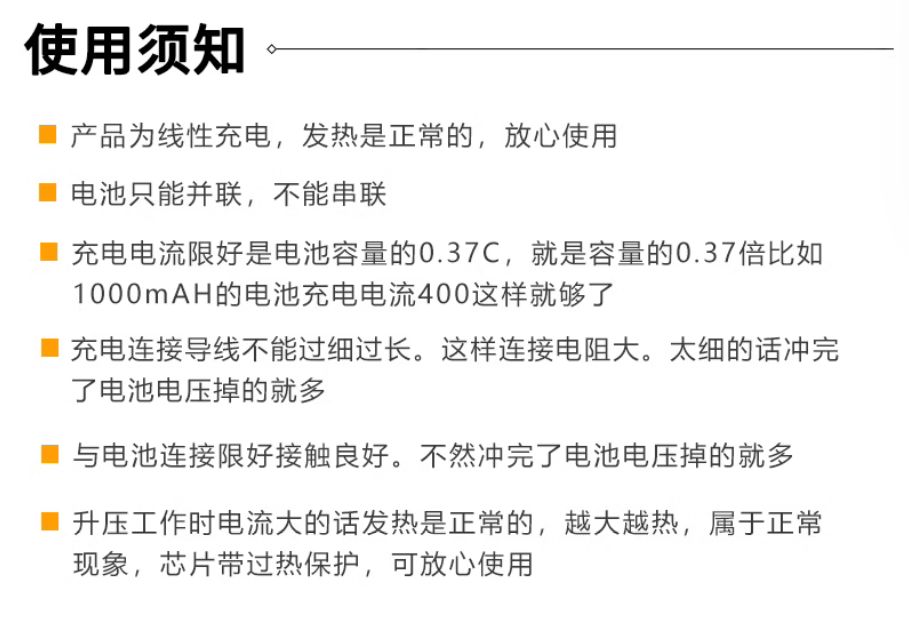

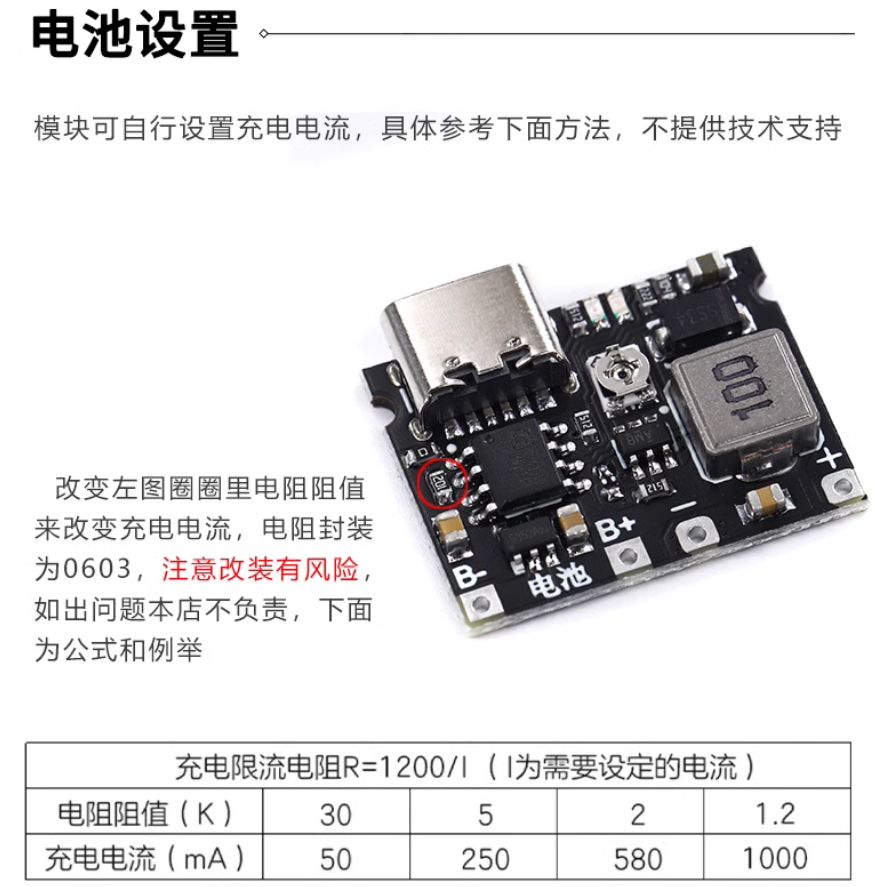

問題係這塊 USB 充電升壓模塊預設充電電流係 1A(定一話係上限？)，而逃佬店描述有提到充電電流應該係電池的 0.37C，我不記得個 Keyboard 粒電池容量有幾大，但應該都只係幾百 mAh 甚至更小，照計就應該低過 0.1A 去充。要改這模塊的充電電流就要換粒 0603 封裝的電阻，對老花眼的我來講，0603 太細粒，更換太高難度了。

所以想問下，電池上金手指膠紙內的保護板會不會限制埋充電電流。

圖片附件: ChargeDisCharge3.jpg (2024-11-27 17:51, 42.16 KB) / 下載次數 66
https://h2.hkepc.com/forum/attachment.php?aid=2453598&k=7160760fbd632278b8a840203169bcb6&t=1783033555&sid=2sWOWLkl9r



圖片附件: ChargeDisCharge.jpg (2024-11-27 17:52, 91.03 KB) / 下載次數 76
https://h2.hkepc.com/forum/attachment.php?aid=2453599&k=ea840292891e237c8a06358cb9627a80&t=1783033555&sid=2sWOWLkl9r



圖片附件: ChargeDisCharge2.jpg (2024-11-27 17:52, 63.63 KB) / 下載次數 71
https://h2.hkepc.com/forum/attachment.php?aid=2453600&k=4220ba40997959d2804b43cd031750c0&t=1783033555&sid=2sWOWLkl9r



圖片附件: LCR-T4.jpg (2024-11-27 17:52, 78.41 KB) / 下載次數 86
https://h2.hkepc.com/forum/attachment.php?aid=2453601&k=4a0943e429e23ac701b055c8dca91d8e&t=1783033555&sid=2sWOWLkl9r

---

作者: 雲一0一    時間: 2024-11-27 18:37

本帖最後由 雲一0一 於 2024-11-27 19:28 編輯

過流保護非限流

---

作者: 風捲    時間: 2024-11-27 19:42

唔會限流,食幾多係睇你粒電
但保護板本身有電流承受上限

---

作者: vtrchan    時間: 2024-11-28 01:53

0603已經唔算好細，唔用顯微鏡都應該可以焊到。如果唔改細個充電電流，粒電死梗⋯⋯

---

作者: alax    時間: 2024-11-28 07:52

本帖最後由 alax 於 2024-11-28 07:54 編輯

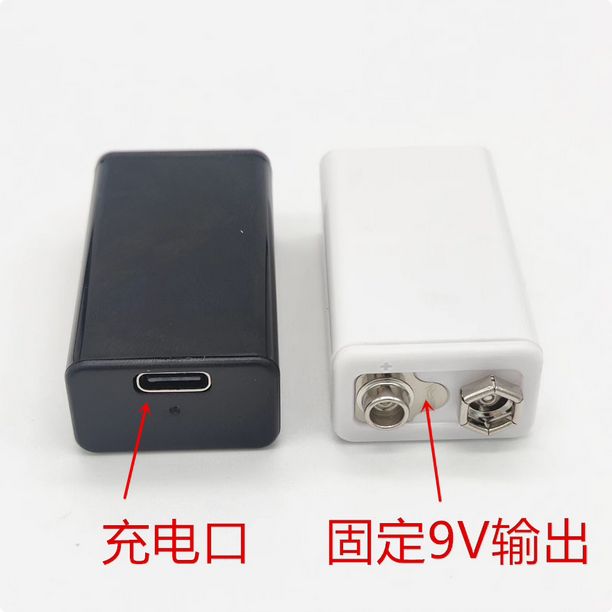

而家有啲可充電既9V電池賣啦，幾蚊一粒，唔使自己改都得
原理應該都係係個殼入面塞入鋰電加 升壓板

via HKEPC Reader for Android

---

作者: kwliu    時間: 2024-11-28 12:45



用係長期idle同易受ripple影響環境用兩串鋰電方案好過用boost.
https://www.hkepc.com/forum/redi ... 24&pid=41806025

---

作者: C_Law    時間: 2024-11-28 17:06



用辣雞拆 0603 都還可以，但焊返另一粒上去就自問搞唔掂！

---

作者: C_Law    時間: 2024-11-28 17:17

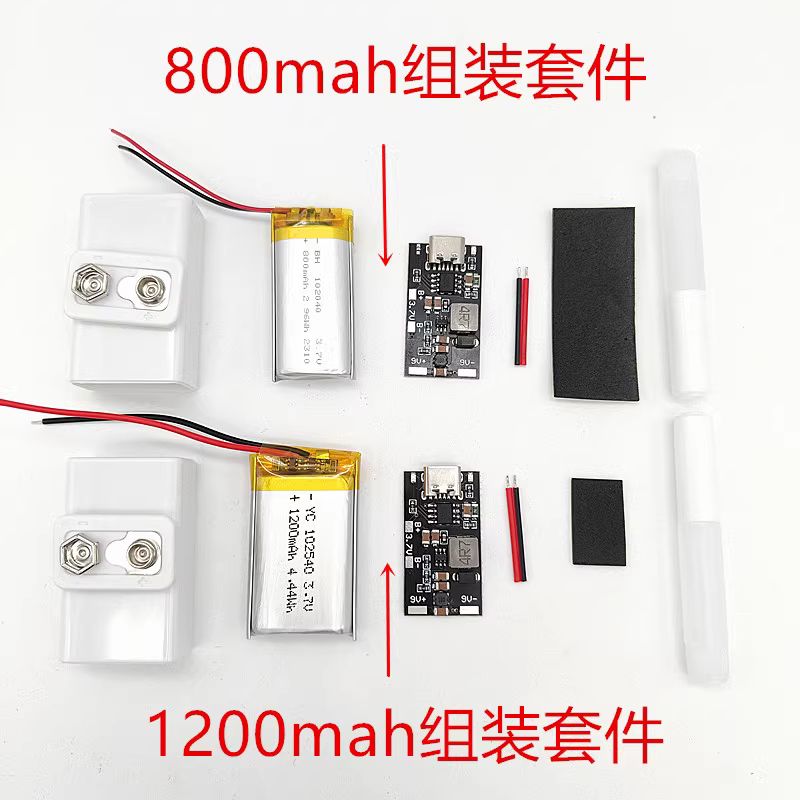

直頭有套件賣
9V 電池款外殼 + USB 充電/升壓板 + 鋰電池 + 填充用泡棉 + 膠水




不過，我見要用膠水黏死個殼，即係只可以用一次，其實日後難以更換入面的鋰電，況且，我諗住重用個「爛牙」 Keyboard 的電池，所以無考慮這款。

圖片附件: 9Vkit-1.jpg (2024-11-28 17:11, 72.63 KB) / 下載次數 71
https://h2.hkepc.com/forum/attachment.php?aid=2453718&k=28a88757319289cd79d38d13ad7c7360&t=1783033555&sid=2sWOWLkl9r



圖片附件: 9Vkit-2.jpg (2024-11-28 17:11, 24.68 KB) / 下載次數 75
https://h2.hkepc.com/forum/attachment.php?aid=2453719&k=51ae12404dbf4450964cb00dbed94c0b&t=1783033555&sid=2sWOWLkl9r

---

作者: alax    時間: 2024-11-28 17:33


套件應該貴過買現貨/成品貨，而且又要自己花時間去砌

via HKEPC Reader for Android

---

作者: C_Law    時間: 2024-11-28 18:00

本帖最後由 C_Law 於 2024-11-28 18:02 編輯


其實想話重用個爛牙 Keyboard 粒電，剛好見到這塊板，所以先至諗諗有無得搞。如果要另外加多粒電串聯就無謂啦。

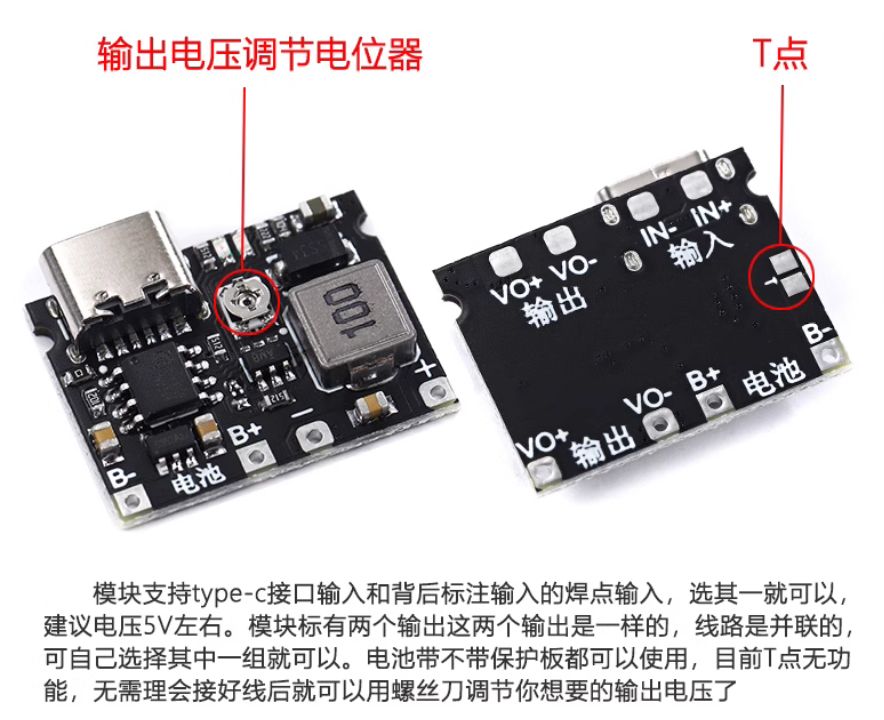

不過忽然諗起，塊板背面有兩塊供電 Pad，店舖描述都話可以用這兩塊 Pad 代指用 USB 頭供電。如果入 DC 5V 經粒電阻去這兩塊供電 Pad，可否達到限制充電電流的效果？不過，到時向塊板上面的 IC 供電電壓也會被這外置電阻拖低，塊板未必可以正常運作。


其實部 LCR-T4 本身都有 Idle 時食電的問題，部機每次開機都會先顯示電池電壓，剛換新電池時，係有 9V 左右，不過部機又不是經常用，用完後可能幾個月後先至再用，到時再開機，雖然都仍然用得，但見到電池電壓已跌到得返 7 點幾 V。所以如果要搞，都會係電池再加多個開關掣。

圖片附件: Clipboard04.jpg (2024-11-28 17:59, 89.3 KB) / 下載次數 84
https://h2.hkepc.com/forum/attachment.php?aid=2453723&k=8086cdbd50fff9efe95822c4699b6f35&t=1783033555&sid=2sWOWLkl9r

---

作者: vtrchan    時間: 2024-11-29 00:43



拆左出嚟之後，用吸錫帶吸晒兩個pad嘅錫，用0.3mm錫線幫其中一個pad加少少錫。加熱錫點，用tweezers夾住粒電阻再碰落個錫點度，固定之後，用錫線焊埋另一個pad.

---

作者: kwliu    時間: 2024-11-29 09:36



唔用強力膠水咪得囉, 用白膠槳之類係合埋條罅吻少少上去下次好易爆開, 好過用卡扣.
