作者: fundive 時間: 2024-8-2 23:05 標題: Micro USB 硬改 Type C
本帖最後由 fundive 於 2024-8-2 23:07 編輯

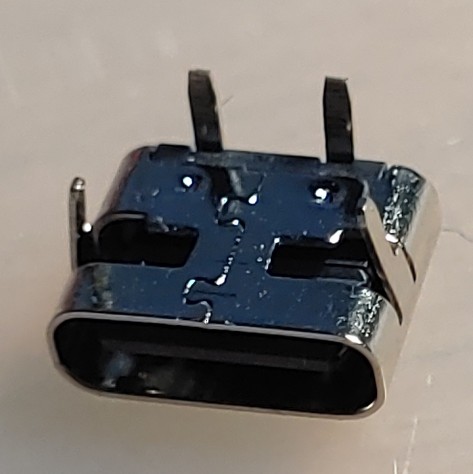

之前PDD 買咗一袋 Type C母座諗住用來將D用舊mini 同 micro 線嘅野轉晒做type c, 淨係keep一種線就夠

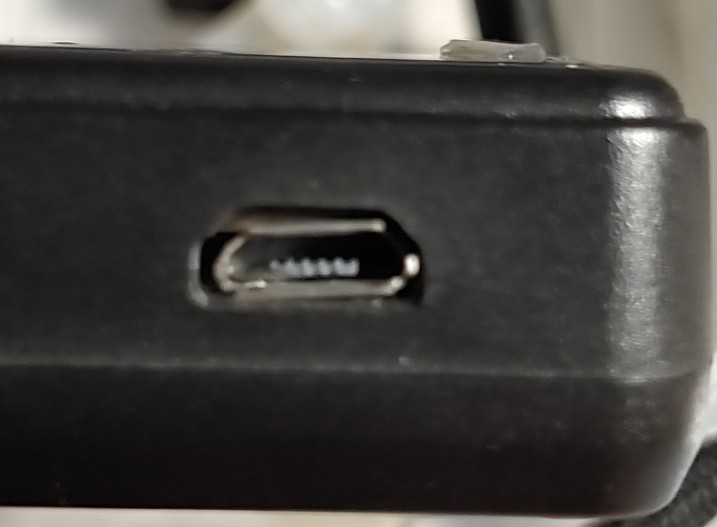

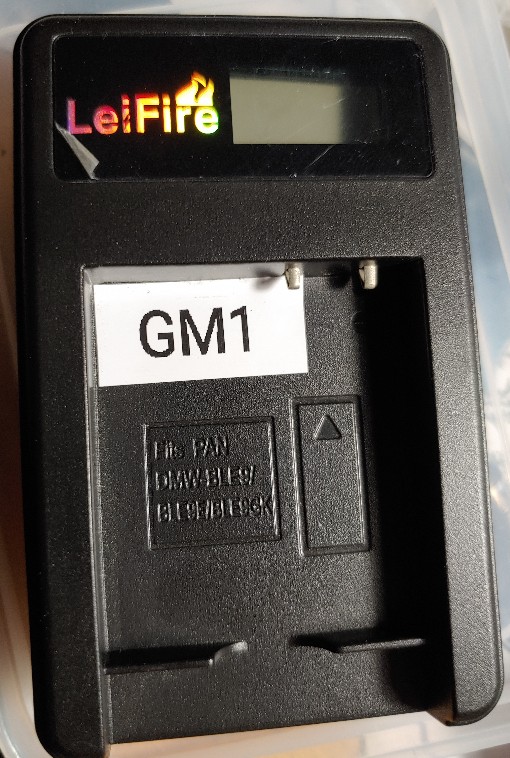

今日剛剛要用到呢個相機電嘅charger, 見到只係需要處理供電, 所以快手轉咗佢

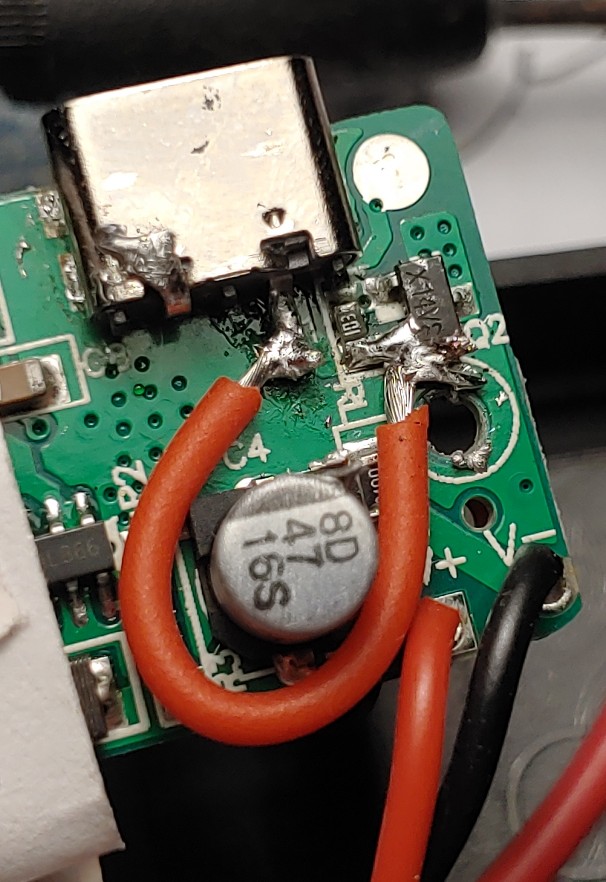

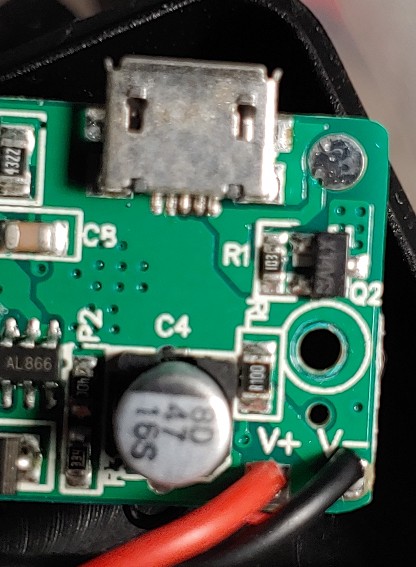

拆咗佢之後見D pin 位難對,
真接將負極連上外殼固定位, 正極就飛線去番佢個voltage regulator,

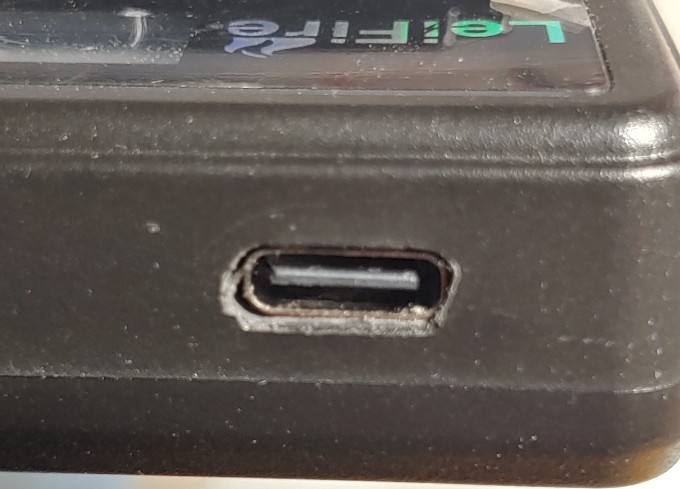

之後將個窿位略為打磨一下就搞掂
如果只係改叉電的話應該唔難搞, 但係有data過的話就比較麻煩, 其實有冇一啲type c smt母座係同micro 同pin 位的？方便改裝
圖片附件: 20240802_204614_copy_473x474.jpg (2024-8-2 23:04, 33.25 KB) / 下載次數 178https://h2.hkepc.com/forum/attachment.php?aid=2435429&k=5d12d7ba4c0b567dacc10a28cfa31f39&t=1781948282&sid=doR0PnUZeo
圖片附件: 20240802_203721_copy_510x758.jpg (2024-8-2 23:04, 125.38 KB) / 下載次數 195https://h2.hkepc.com/forum/attachment.php?aid=2435430&k=77de897e0ab590499748ced5227037bf&t=1781948282&sid=doR0PnUZeo
圖片附件: 20240802_203734_HDR_copy_717x527.jpg (2024-8-2 23:04, 42.74 KB) / 下載次數 220https://h2.hkepc.com/forum/attachment.php?aid=2435431&k=dce28320959d3d808068b52e3346f7a6&t=1781948282&sid=doR0PnUZeo
圖片附件: 20240802_203827_copy_416x567.jpg (2024-8-2 23:04, 67.47 KB) / 下載次數 192https://h2.hkepc.com/forum/attachment.php?aid=2435432&k=583b347392f978485d9163507e125874&t=1781948282&sid=doR0PnUZeo
圖片附件: 20240802_214527_copy_606x882.jpg (2024-8-2 23:04, 128.57 KB) / 下載次數 176https://h2.hkepc.com/forum/attachment.php?aid=2435433&k=de5ec69a4e87bc53e89bd7b93f2da2e4&t=1781948282&sid=doR0PnUZeo
圖片附件: 20240802_220908_HDR_copy_680x489.jpg (2024-8-2 23:04, 60.57 KB) / 下載次數 165https://h2.hkepc.com/forum/attachment.php?aid=2435434&k=0988d79eb8f3000ceb8c043cbe07bd89&t=1781948282&sid=doR0PnUZeo
作者: hon829 時間: 2024-8-2 23:26
之前PDD 買咗一袋 Type C母座諗住用來將D用舊mini 同 micro 線嘅野轉晒做type c, 淨係keep一種線就夠
今 ...
fundive 發表於 2024-8-2 23:05
用這款C頭就只能用A頭牛
用PD 的Type C 牛係冇電出的
作者: fundive 時間: 2024-8-3 00:00
用這款C頭就只能用A頭牛 用PD 的Type C 牛係冇電出的
hon829 發表於 2024-8-2 23:26
我有5V pd 誘騙板不過冇乜位裝, 而且呢隻野用得0.8A無謂嘥料, 有幾件大陸嘢本身type c都係用唔到pd 叉, pd 暫時都係用嚟差啲幾十W嘅野
作者: Ian_Seabourne 時間: 2024-8-4 00:20
本帖最後由 Ian_Seabourne 於 2024-8-4 00:24 編輯
邊使改得咁辛苦，買個呢啲就得，正反都有：
缺點係難固定少少，要在殼加錫去電路板。同埋比較難對正原本case個孔。
閒魚幫人將 Bosch Go 1/2 把 micro usb 改 Type C 應該都係呢種插座。
作者: hon829 時間: 2024-8-4 09:39
邊使改得咁辛苦，買個呢啲就得，正反都有：
缺點係難固定少少，要在殼加錫去電路板。同埋比較難對正原本 ...
Ian_Seabourne 發表於 2024-8-4 00:20
這隻頭好叉貴
原本C頭只賣一兩豪, 佢加塊蚊形轉接板就賣貴幾十倍作者: m92fshing 時間: 2024-8-4 12:03

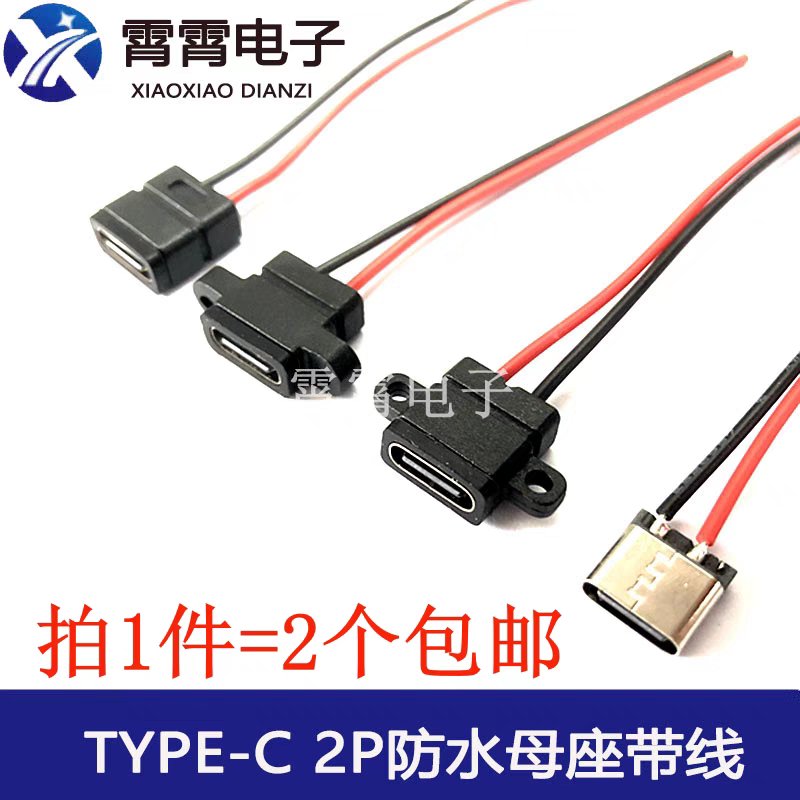

我覺得買個呢啲座，係殼上鑽一個新窿，用螺絲收上去靚啲
via HKEPC IR 5.1.14 - Android(5.1.2F)
圖片附件: Uploaded_via_HKEPC_IR_Pro_Android(c8cb1).jpg (2024-8-4 12:02, 86.19 KB) / 下載次數 182https://h2.hkepc.com/forum/attachment.php?aid=2435647&k=b1d087e4757af13b96236c8079e3bfc1&t=1781948282&sid=doR0PnUZeo
作者: tunster 時間: 2024-8-4 12:34
用這款C頭就只能用A頭牛 用PD 的Type C 牛係冇電出的
hon829 發表於 2024-8-2 23:26
PD 牛 Default 5V, 一定有出
作者: fundive 時間: 2024-8-4 12:43
PD 牛 Default 5V, 一定有出
tunster 發表於 2024-8-4 12:34
作者: fundive 時間: 2024-8-4 12:49
我覺得買個呢啲座，係殼上鑽一個新窿，用螺絲收上去靚啲
via HKEPC IR 5.1.14 - Android(5.1.2F) ...
m92fshing 發表於 2024-8-4 12:03
邊有咁多位, 裝得就可以加埋誘騙板啦
作者: fundive 時間: 2024-8-4 13:00
這隻頭好叉貴 原本C頭只賣一兩豪, 佢加塊蚊形轉接板就賣貴幾十倍 ...
hon829 發表於 2024-8-4 09:39

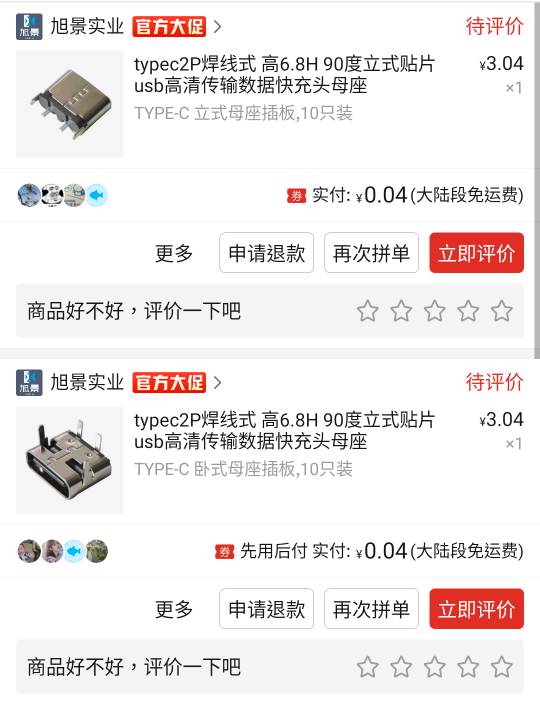

人仔4仙10隻, 性價比應該差唔多無敵
圖片附件: Screenshot_20240804-125119_copy_540x703.png (2024-8-4 12:58, 129.82 KB) / 下載次數 180https://h2.hkepc.com/forum/attachment.php?aid=2435656&k=330a08684a6dfd23e14863cb1370b99a&t=1781948282&sid=doR0PnUZeo
作者: fundive 時間: 2024-8-4 13:02
這隻頭好叉貴 原本C頭只賣一兩豪, 佢加塊蚊形轉接板就賣貴幾十倍 ...
hon829 發表於 2024-8-4 09:39
佢嗰隻好似都冇pd 出5V
作者: Miipp 時間: 2024-8-4 13:13
PD 牛 Default 5V, 一定有出
tunster 發表於 2024-8-4 12:34
非正規牛先係
正規 PD 牛會偵測 CC 腳位先出電壓
作者: hon829 時間: 2024-8-4 13:43
佢嗰隻好似都冇pd 出5V
fundive 發表於 2024-8-4 13:02
似有, 轉接板上見有兩電阻的
作者: 雲一0一 時間: 2024-8-4 14:05
整到得咁辛苦結果又唔靚，未必會想整第二次
我剩係換塊充電板都度左好耐睇下邊到頂住
作者: tunster 時間: 2024-8-4 14:06
非正規牛先係
正規 PD 牛會偵測 CC 腳位先出電壓
Miipp 發表於 2024-8-4 13:13
我唔知邊啲叫"正規", 我只知我用咁多隻都無試過無電俾, 唔係 PD 都會有 5V
作者: Miipp 時間: 2024-8-4 14:20
我唔知邊啲叫"正規", 我只知我用咁多隻都無試過無電俾, 唔係 PD 都會有 5V ...
tunster 發表於 2024-8-4 14:06
你用 A 口牛及 A-C 線就更係有電，用下 d 一線牌子的 PD C 口牛吧
正規意思係指隻 Type C PD 牛跟足 PD 協議去工作
作者: fundive 時間: 2024-8-4 14:46
整到得咁辛苦結果又唔靚，未必會想整第二次
我剩係換塊充電板都度左好耐睇下邊到頂住
...
雲一0一 發表於 2024-8-4 14:05

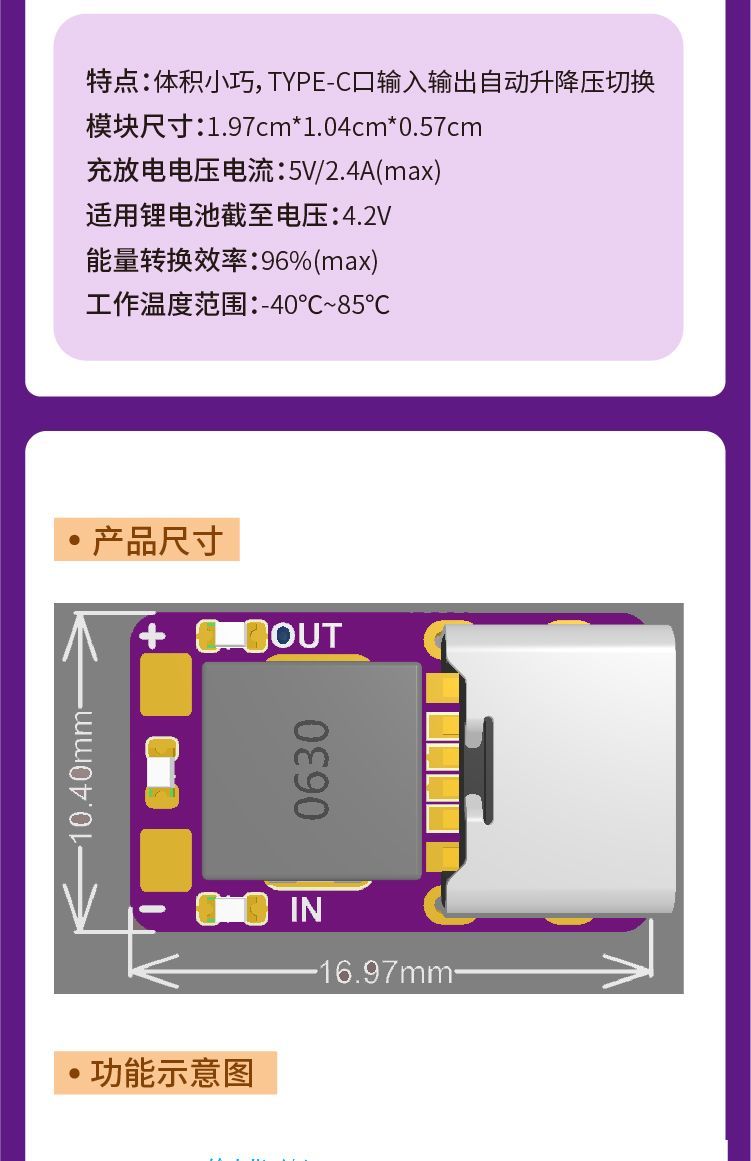

做唔做到應該重要個靚唔靚
充電板通常係有細買細, 除非你要好大power
呢款差唔多係最細, 大約五個幾人仔
圖片附件: 1722753573606.jpg (2024-8-4 14:44, 81.34 KB) / 下載次數 131https://h2.hkepc.com/forum/attachment.php?aid=2435692&k=d0c992a42f56d5c254aa979912086d37&t=1781948282&sid=doR0PnUZeo
作者: 雲一0一 時間: 2024-8-4 14:51
回覆 17# fundive
原本係下面Micro-B款咁我梗係買上面Type-C款黎換點會買唔同layout黎改?
作者: 雲一0一 時間: 2024-8-4 14:56
我唔知邊啲叫"正規", 我只知我用咁多隻都無試過無電俾, 唔係 PD 都會有 5V ...
tunster 發表於 2024-8-4 14:06
用緊Verbatim 200W參考下
作者: fundive 時間: 2024-8-4 15:00
回覆 fundive
原本係下面Micro-B款咁我梗係買上面Type-C款黎換點會買唔同layout黎改? ...
雲一0一 發表於 2024-8-4 14:51
以為你真係玩改鋰電, 但只係B+B- O+O- 同layout有乜關係？
作者: 雲一0一 時間: 2024-8-4 15:05
以為你真係玩改鋰電, 但只係B+B- O+O- 同layout有乜關係？
fundive 發表於 2024-8-4 15:00
螺絲孔/定位柱位置接近，PCB寬度一樣可以直接裝上去唔洗另外固定
作者: jk1399 時間: 2024-8-4 15:22
咁麻煩, 唔改算數
作者: tunster 時間: 2024-8-4 15:38
你用 A 口牛及 A-C 線就更係有電，用下 d 一線牌子的 PD C 口牛吧
正規意思係指隻 Type C PD 牛跟足 PD ...
Miipp 發表於 2024-8-4 14:20
我啱啱試佐 Dell 65W Notebook 牛直插一把電風扇, 咁算唔算唔正規?
作者: Miipp 時間: 2024-8-4 15:51
我啱啱試佐 Dell 65W Notebook 牛直插一把電風扇, 咁算唔算唔正規?
tunster 發表於 2024-8-4 15:38
有落 cc 電限咪有電出囉
作者: Ian_Seabourne 時間: 2024-8-4 16:09
這隻頭好叉貴 原本C頭只賣一兩豪, 佢加塊蚊形轉接板就賣貴幾十倍 ...
hon829 發表於 2024-8-4 09:39
我個情況係改舊款充電寶，有埋 D+ D- QC 快速（原 micro usb 輸入），用 2 線出嘅 Type C 座做唔到。
咁就唯有揀：
－花貴少少改個方便用
－慳錢唔好改。
作者: alax 時間: 2024-8-5 09:14
本帖最後由 alax 於 2024-8-5 09:17 編輯
咁麻煩, 唔改算數
jk1399 發表於 2024-8-4 15:22
其實唔想改可以直接用typec轉micro usb轉頭既
，淘寶都係一兩蚊個如果唔寫改/飛線，亂改好易炸
via HKEPC Reader for Android
作者: Ian_Seabourne 時間: 2024-8-5 10:30
耳機也好，充電風扇也好，原廠 micro usb 用來咗走甩。
可能是用了無鉛錫易裂開，也可能是落錫太少。
發現唔充電，條線要拗住去某個方向先得時，咪考慮下順便換埋囉。
