作者: POE100 時間: 2024-7-22 19:14 標題: 手痕痕.....拆個90年代大型系統用铷鐘
本帖最後由 POE100 於 2024-7-23 18:00 編輯

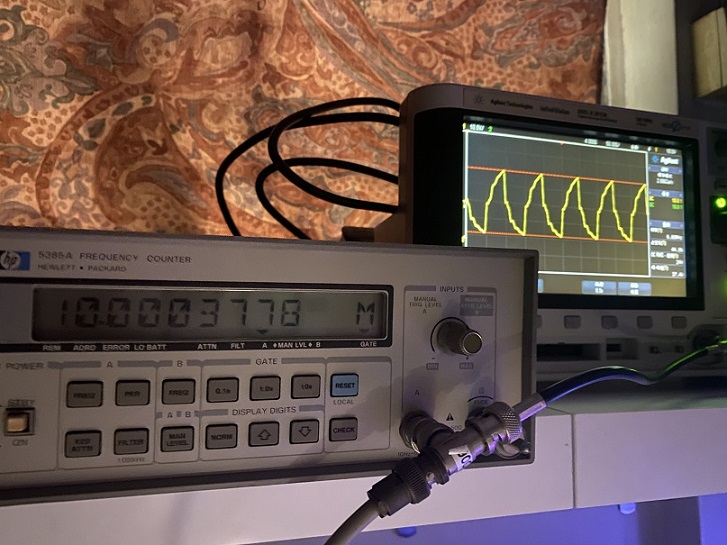

96年...用於系統 10Mhz clock source
隻clock 已經打左柴, 不能 phase lock

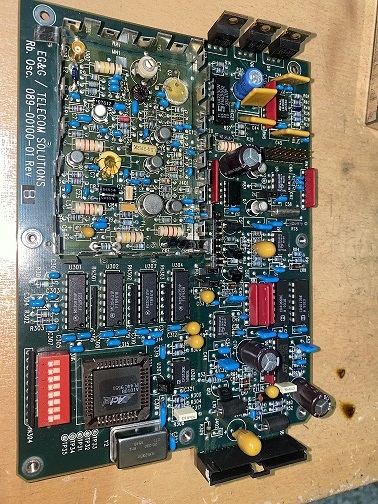

左上係6Ghz high band servo feedbackbox
右上係 power mosfet 負責 microwave cavity 同 rubidium lamp
左下係PLL , 20 Mhz TCXO

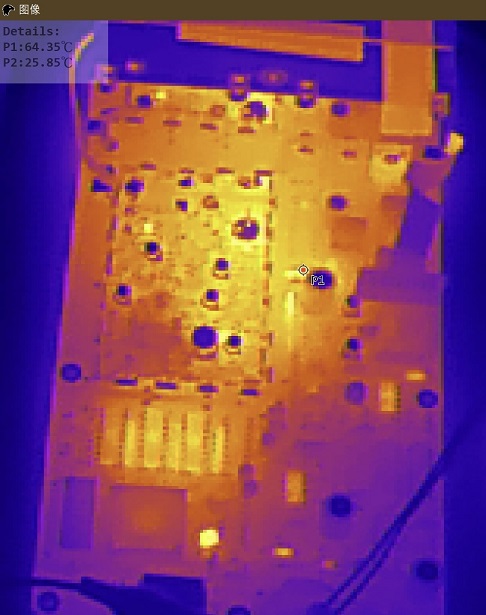

用thermal cam 睇 analog 板主要熱力集中係6Ghz high band 位置 同 Flip-flop 既 IC

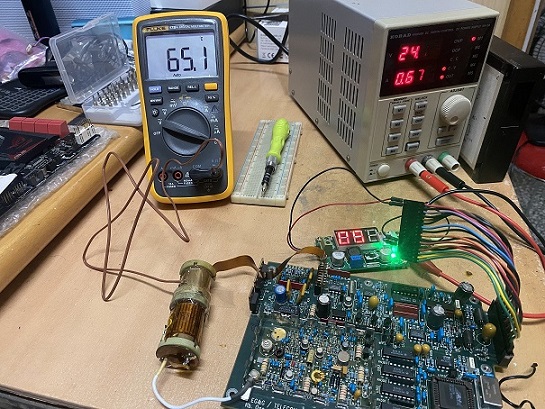

行24V + 5V ; start current >0.9Amp , 幾分鐘後 ~ 0.5amp
個microwave腔體恆溫~75度左右

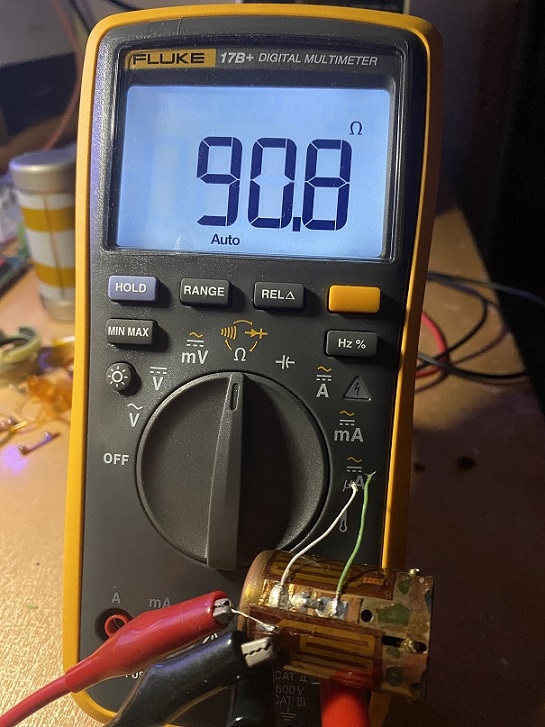

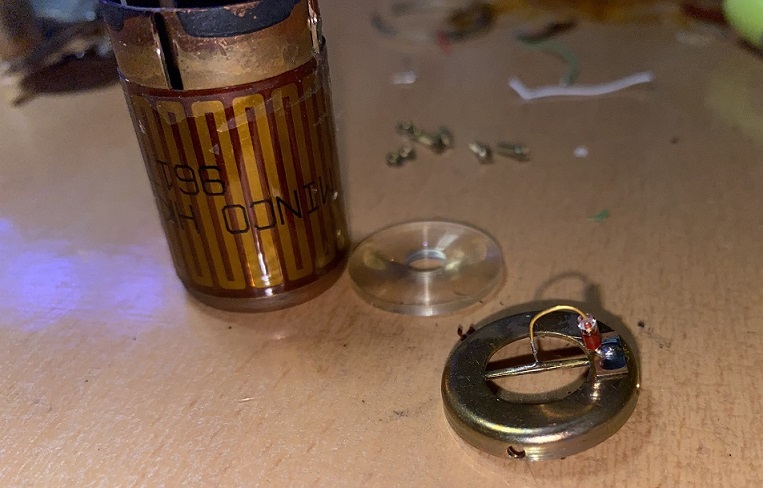

個照射腔體用90 Ohm PCB加熱板加熱恆溫

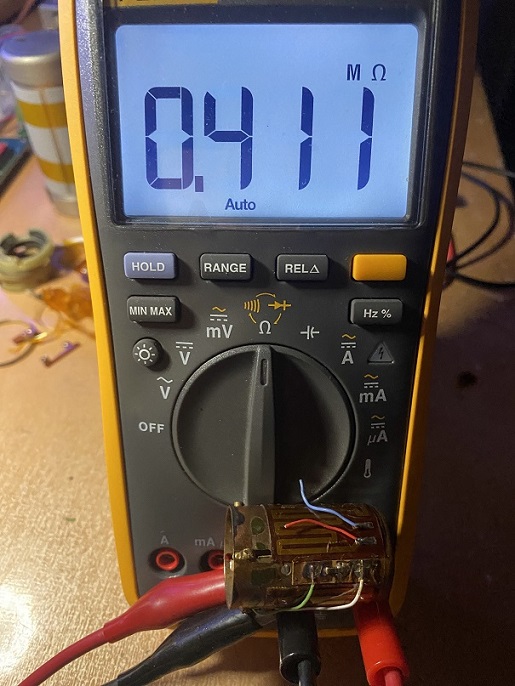

個溫度控制用sensor 0.4M NTC Type 做feedback

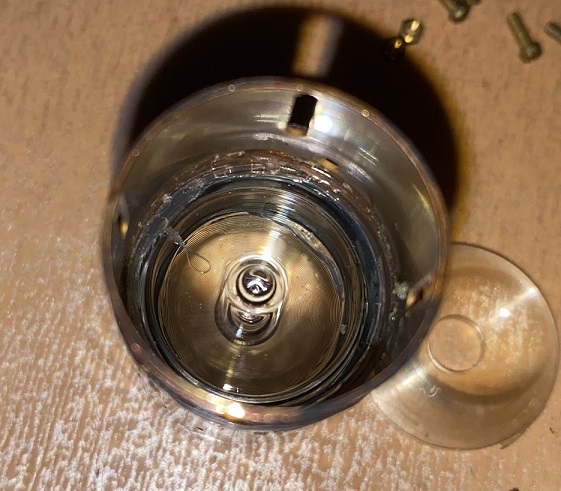

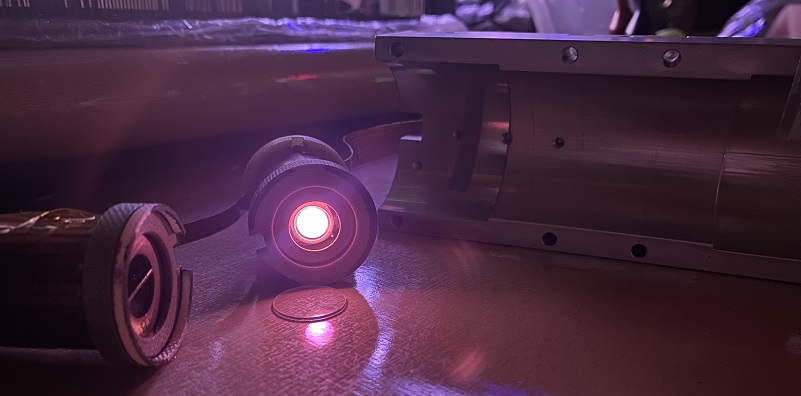

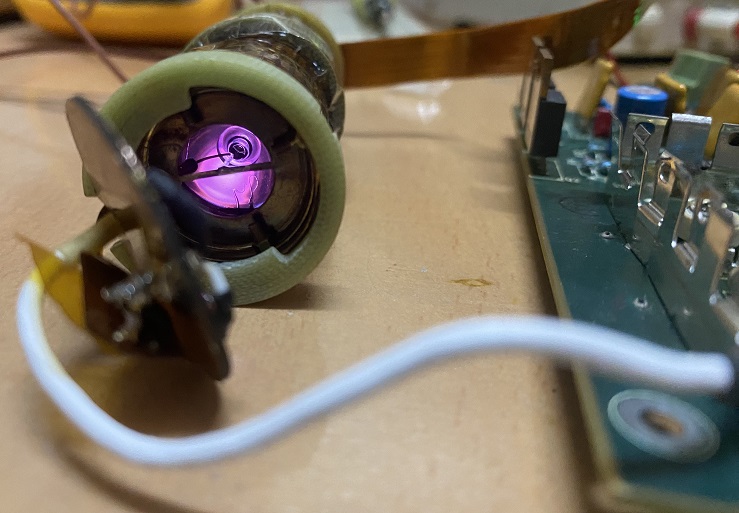

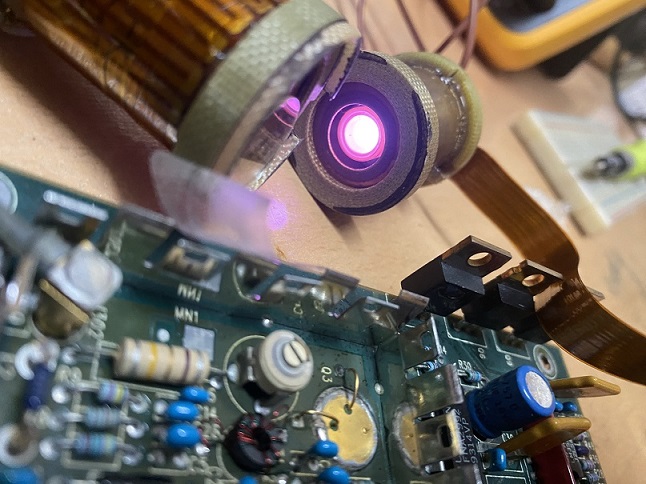

熄哂燈, 支光管隻色真係靚到無L得頂 , 粉紫.粉紫咁

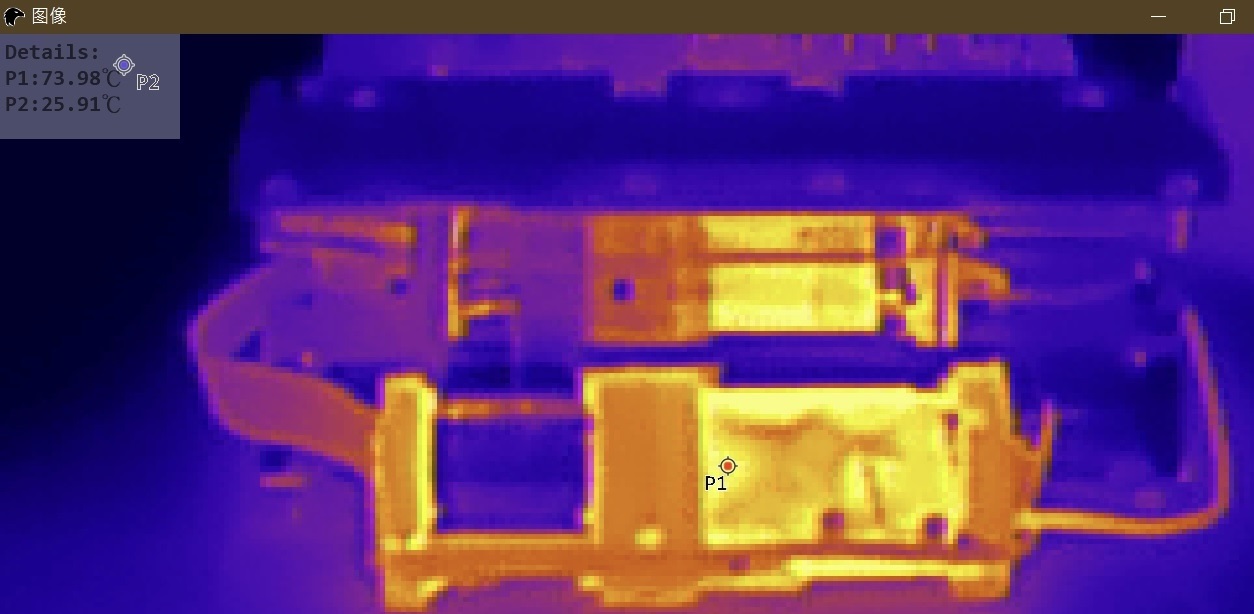

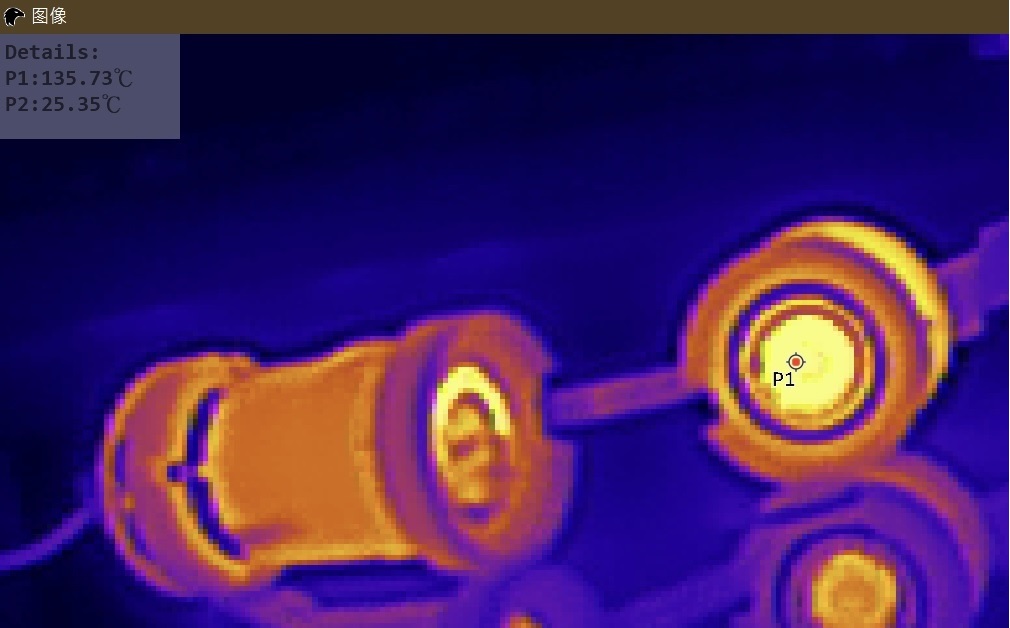

用thermal cam 睇, 光管中心溫度 >130度...

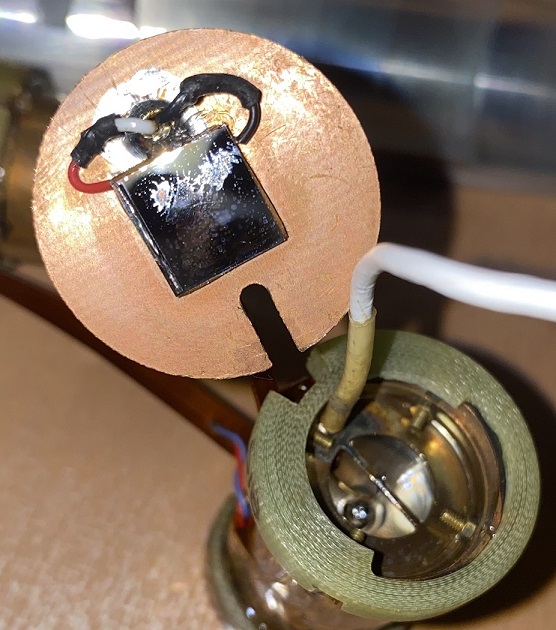

黑色果塊係photodetector

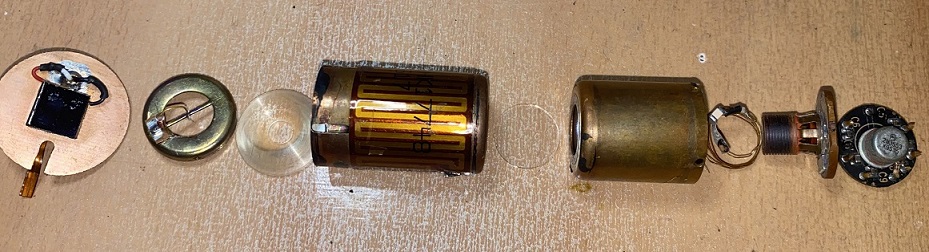

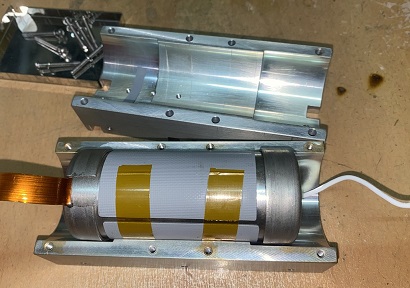

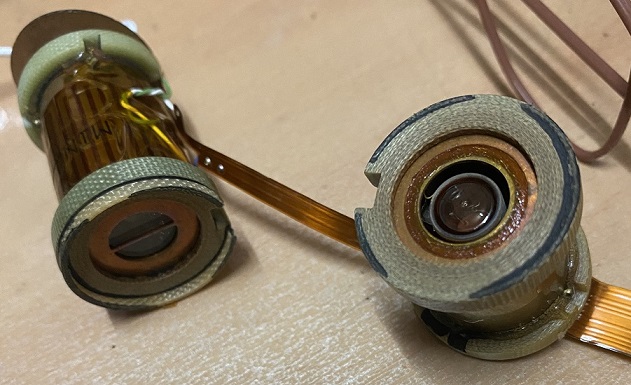

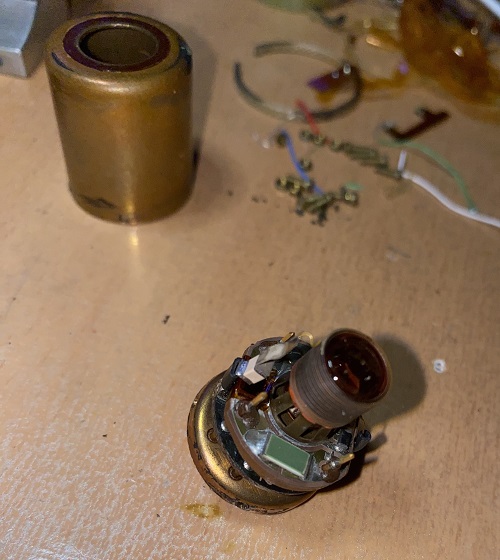

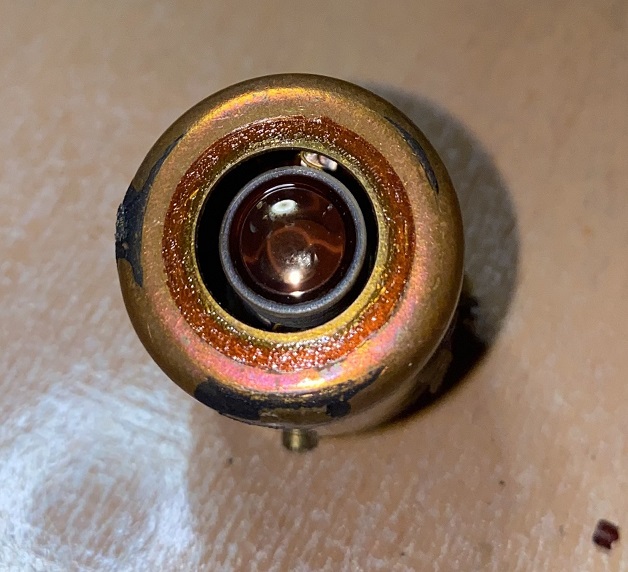

microwave cavity 比恆溫室同magentic field包住... 拆開得個空心玻璃體同埋一塊Lens

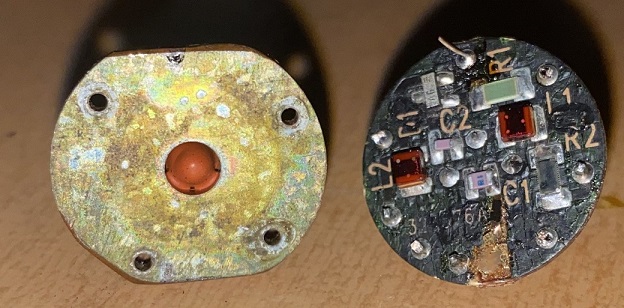

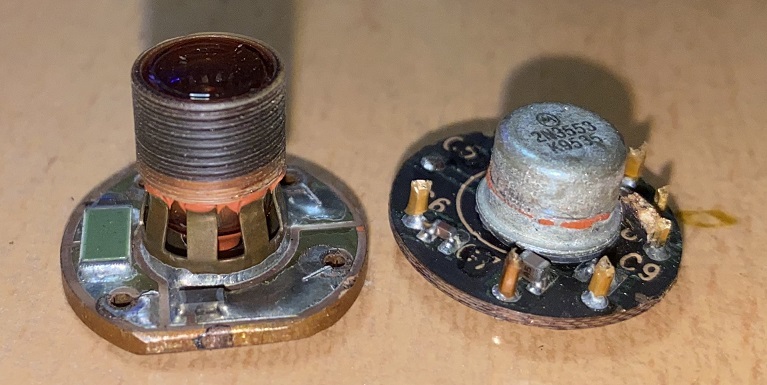

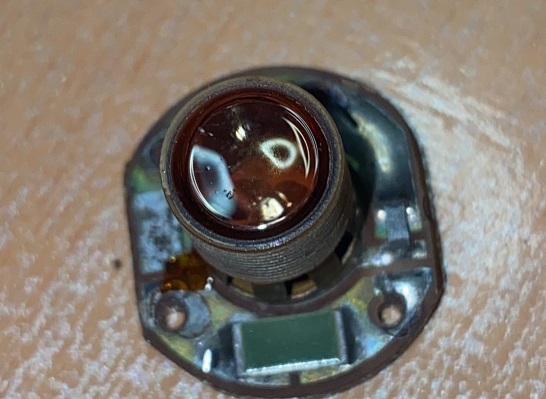

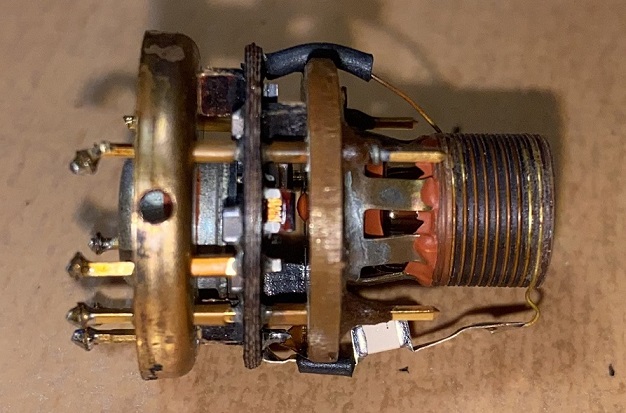

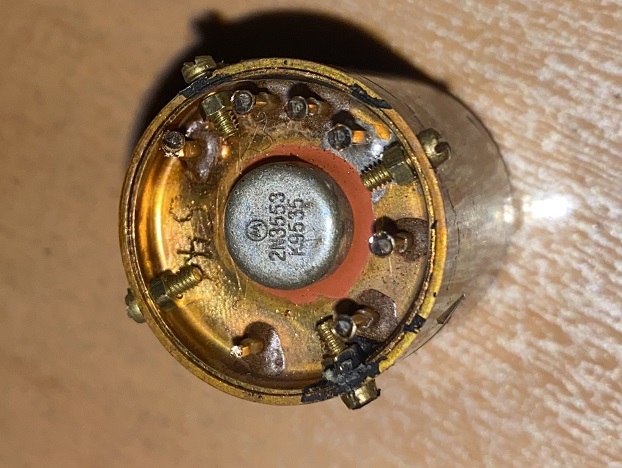

支rubidium lamp由三層板組成...內部零件要長期工作係 130度以上都幾勁
用左幾廿年完全無黑無味無燶無卷
當時超過20萬美金一套rubidium clock 最核心部份就係呢幾件嘢
photo detector <- microwave cavity <-
rubidium lens <- rubidium lamp
圖片附件: 1a.jpg (2024-7-22 17:42, 135.38 KB) / 下載次數 114https://h2.hkepc.com/forum/attachment.php?aid=2433498&k=343897f6e1ccedf9a6a5f65c0afce701&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 1c.jpg (2024-7-22 17:42, 139.15 KB) / 下載次數 116https://h2.hkepc.com/forum/attachment.php?aid=2433500&k=be753033d1159f81744f6d24c9944838&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 2.jpg (2024-7-22 17:43, 139.24 KB) / 下載次數 84https://h2.hkepc.com/forum/attachment.php?aid=2433501&k=5df2485f1002b8d10bb66def32b0af64&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 2a.jpg (2024-7-22 17:43, 82.76 KB) / 下載次數 109https://h2.hkepc.com/forum/attachment.php?aid=2433502&k=c997125a7a139ed66e60f70b4b570bfc&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 3.jpg (2024-7-22 18:01, 53.34 KB) / 下載次數 109https://h2.hkepc.com/forum/attachment.php?aid=2433504&k=f5f2e52ccfab2da16f2aeec2c2cbffd6&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 3a.jpg (2024-7-22 18:01, 122.11 KB) / 下載次數 93https://h2.hkepc.com/forum/attachment.php?aid=2433505&k=fb42441609403fbf7ee97233e2960639&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 3b.jpg (2024-7-22 18:01, 143.37 KB) / 下載次數 118https://h2.hkepc.com/forum/attachment.php?aid=2433506&k=6c37ef6417803aa81163a37acc2dd8ab&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 4a.jpg (2024-7-22 18:28, 114.51 KB) / 下載次數 109https://h2.hkepc.com/forum/attachment.php?aid=2433514&k=898150f394d8a60940f2771d36595762&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 4b.jpg (2024-7-22 18:29, 122.18 KB) / 下載次數 108https://h2.hkepc.com/forum/attachment.php?aid=2433515&k=d1c5baee506bdfbb0d417b199503ce01&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 4c.jpg (2024-7-22 18:29, 81.19 KB) / 下載次數 96https://h2.hkepc.com/forum/attachment.php?aid=2433516&k=222d7e93d57ca4569eeeb058def8c9a0&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 4d.jpg (2024-7-22 18:29, 133.95 KB) / 下載次數 102https://h2.hkepc.com/forum/attachment.php?aid=2433517&k=1f3efd355c575b33a041d4bdd4eefded&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 4e.jpg (2024-7-22 18:29, 108.98 KB) / 下載次數 133https://h2.hkepc.com/forum/attachment.php?aid=2433518&k=a21d65e026fdaff7a0c5f0c060e87ecb&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 5.jpg (2024-7-22 18:29, 97.9 KB) / 下載次數 92https://h2.hkepc.com/forum/attachment.php?aid=2433519&k=74f8ea009e43d5114c6d26268b826ddf&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 5b.jpg (2024-7-22 18:39, 128.82 KB) / 下載次數 105https://h2.hkepc.com/forum/attachment.php?aid=2433520&k=110dcb663edcda093e6a0a655deec018&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 6a.jpg (2024-7-22 18:39, 118.37 KB) / 下載次數 113https://h2.hkepc.com/forum/attachment.php?aid=2433521&k=ea5d6611ca4ec3032e5b8632270f7098&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 6b.jpg (2024-7-22 18:39, 105.55 KB) / 下載次數 137https://h2.hkepc.com/forum/attachment.php?aid=2433522&k=541ccf31b1761492d2bdee9d01f61030&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 7.jpg (2024-7-22 18:45, 110.59 KB) / 下載次數 106https://h2.hkepc.com/forum/attachment.php?aid=2433525&k=3f5156919cae4265419bf891623bbdc0&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 7a.jpg (2024-7-22 18:45, 118.6 KB) / 下載次數 151https://h2.hkepc.com/forum/attachment.php?aid=2433526&k=7787e17c29ba462db7196119cd894ad2&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 7c.jpg (2024-7-22 18:45, 88.14 KB) / 下載次數 94https://h2.hkepc.com/forum/attachment.php?aid=2433527&k=cd435dea270e46838710e7fb0263c8d7&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 7e.jpg (2024-7-22 18:45, 101.27 KB) / 下載次數 115https://h2.hkepc.com/forum/attachment.php?aid=2433528&k=e5e525c0cb0f2a60c1375ffb2f11a6dd&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 7g.jpg (2024-7-22 18:45, 108.78 KB) / 下載次數 104https://h2.hkepc.com/forum/attachment.php?aid=2433529&k=8821a3c527b2eb63f489a2d910e9d1a4&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 7h.jpg (2024-7-22 18:45, 93.09 KB) / 下載次數 118https://h2.hkepc.com/forum/attachment.php?aid=2433530&k=e4a8070ab24e141fcd6dc270113158d7&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 7i.JPG (2024-7-22 18:45, 78.29 KB) / 下載次數 102https://h2.hkepc.com/forum/attachment.php?aid=2433531&k=669eec6544ffef016c094d75c71a5e4c&t=1781675770&sid=1NGJ5ntBLJ
圖片附件: 9.jpg (2024-7-22 18:46, 125.92 KB) / 下載次數 115https://h2.hkepc.com/forum/attachment.php?aid=2433532&k=53bc0e84dda082a5807b507a914f80bf&t=1781675770&sid=1NGJ5ntBLJ
作者: hon829 時間: 2024-7-22 19:59
印象個核芯比微波爐的頻率還要高, 原本用晒金屬做圍封, 其實有沒有幅射性
作者: Ian_Seabourne 時間: 2024-7-22 23:41
見頭幾張圖都係 through hole 零件，估唔到 2N3553 (應該 95年 35周出廠？)周圍都是貼片零件....
作者: ken2004 時間: 2024-7-23 00:01
好似好高科技
其實係咩東西，點解整個10MHz 要用6GHz?
紫燈又係咩高科技?
90年代286 /386SX Notebook 好普遍，高檔貨用SMD 唔奇
作者: ken2004 時間: 2024-7-23 08:07
90ohm 加熱片 外觀好似PCB，但係銅點可以有咁高電阻?
好多隱藏技術
90年代Telecomm系統，會唔會係call 台?
作者: wueddie 時間: 2024-7-23 09:12
新手看完..大開眼界.. 想知道呢件90年代零件是在那裡用的?
作者: POE100 時間: 2024-7-23 16:54
本帖最後由 POE100 於 2024-7-23 16:57 編輯
印象個核芯比微波爐的頻率還要高, 原本用晒金屬做圍封, 其實有沒有幅射性 ...
hon829 發表於 2024-7-22 19:59
佢唔喺封死，用途應該只喺保護個玻璃管用
我見過網上啲treadown 片， 佢地都無咩特別protection😆
Resonance cell 入面就好似喺有 Rb 既同位數我都唔敢整爆佢
同埋時間唔喺好耐 應該無事……掛😂
作者: POE100 時間: 2024-7-23 17:02
好似好高科技
其實係咩東西，點解整個10MHz 要用6GHz?
紫燈又係咩高科技?
90年代286 /386SX Notebook 好 ...
ken2004 發表於 2024-7-23 00:01
你當喺商用既好準既10Mhz source
我膚淺理解喺利用Rb 既電子遷移（6.8xxxxGhz) 同共振點呢兩個point
詳細你睇文章😂😂
作者: POE100 時間: 2024-7-23 17:13
本帖最後由 POE100 於 2024-7-23 17:24 編輯
90ohm 加熱片 外觀好似PCB，但係銅點可以有咁高電阻?
好多隱藏技術
90年代Telecomm系統，會唔會係call 台 ...
ken2004 發表於 2024-7-23 08:07
我印象當年基站都喺用GPSDO（OCXO加GPS）就夠
大型IT Network system 我唔清楚，但我覺得都有機會
第一個原因當然喺錢，原子鐘貴好L多
第二當年原子鐘無幾多個國家可以買到，我多數我見都喺美國，而原子鐘喺受到商務部規管，無論買賣、賣、維修、到期要掉全部都要得到商務部許可
原子鐘喺做中央既 source ，即喺分比幾個大型系統用
作者: POE100 時間: 2024-7-23 17:33
本帖最後由 POE100 於 2024-7-23 18:16 編輯
新手看完..大開眼界.. 想知道呢件90年代零件是在那裡用的?
wueddie 發表於 2024-7-23 09:12
佢喺一個中央既10Mhz clock system ，負責派個10Mhz 比唔同系統，銣鐘只喺成個系統其中一part ，喺最貴果part ，亦喺最神秘果part 。佢重有個GPS系統負責收GPS signal ，利用GPS上面個原子鐘同步返自己個鐘，減小長期累積個誤差
