作者: ghostkcleung 時間: 2024-5-11 17:23 標題: 開關制問題
個開關制過唔到咁大電流，
下面係咪一個好方法？
（3.3V 係 Arduino)
還是仲有更好方法？

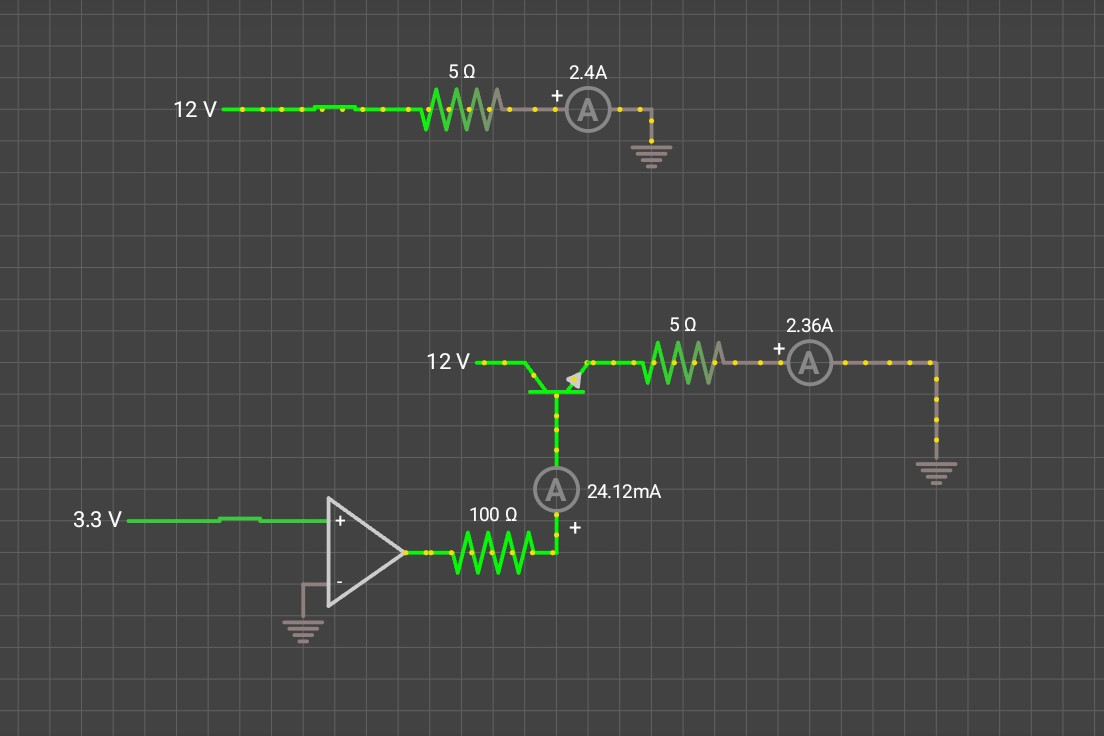

圖片附件: Screenshot_20240511_171622_VoltSim.jpg (2024-5-11 17:20, 113.25 KB) / 下載次數 116https://h2.hkepc.com/forum/attachment.php?aid=2422763&k=98b95679d116850111d46654409e46a5&t=1781672250&sid=1NGJ1t9u3P
作者: C_Law 時間: 2024-5-11 18:09
本帖最後由 C_Law 於 2024-5-11 18:24 編輯
照計不會用 Voltage follower 做開關，事關單係 Vbe 已經食了大約 0.7V，即係去到 5Ω 電阻的電壓只得 11.3V。
況且個 Op-amp 的 O/P swing 有幾大？
通常 Max +ve swing 係 +ve supply voltage - 1.xV，當你個 Op-amp 的 +ve supply voltage 都係 12V，實際 O/P 到去 5Ω 電阻的電壓只得 12-1.x-0.7，即係 10V 左右。
正路小小應該一對 PNP + NPN 去做開關。

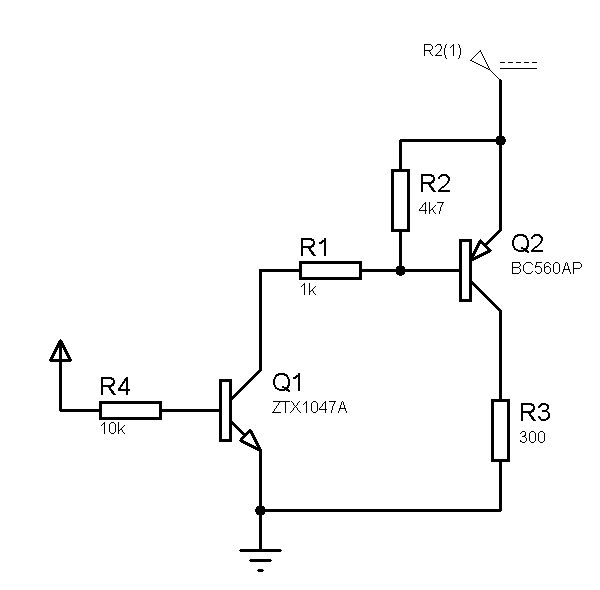

(網上借圖)即係類似以下：
Arduino 經電 R4 入 Q1 的 B，可過大 A 數的 Q2 的 E 駁 +ve supply，R3 係 Load。
圖片附件: Clipboard01.jpg (2024-5-11 18:19, 17 KB) / 下載次數 118https://h2.hkepc.com/forum/attachment.php?aid=2422766&k=904d725f24575db9fb4e25e365e6a0cd&t=1781672250&sid=1NGJ1t9u3P
作者: O人 時間: 2024-5-11 18:10
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ghostkcleung 時間: 2024-5-11 18:57
其實我想 Drive 兩隻 12V 摩打，
不過淘寶話個開關制電流係 100mA。
照計不會用 Voltage follower 做開關，事關單係 Vbe 已經食了大約 0.7V，即係去到 5Ω 電阻的電壓只得 11.3 ...
C_Law 發表於 2024-5-11 18:09
作者: O人 時間: 2024-5-11 19:06
提示: 作者被禁止或刪除 內容自動屏蔽
作者: ghostkcleung 時間: 2024-5-11 19:38

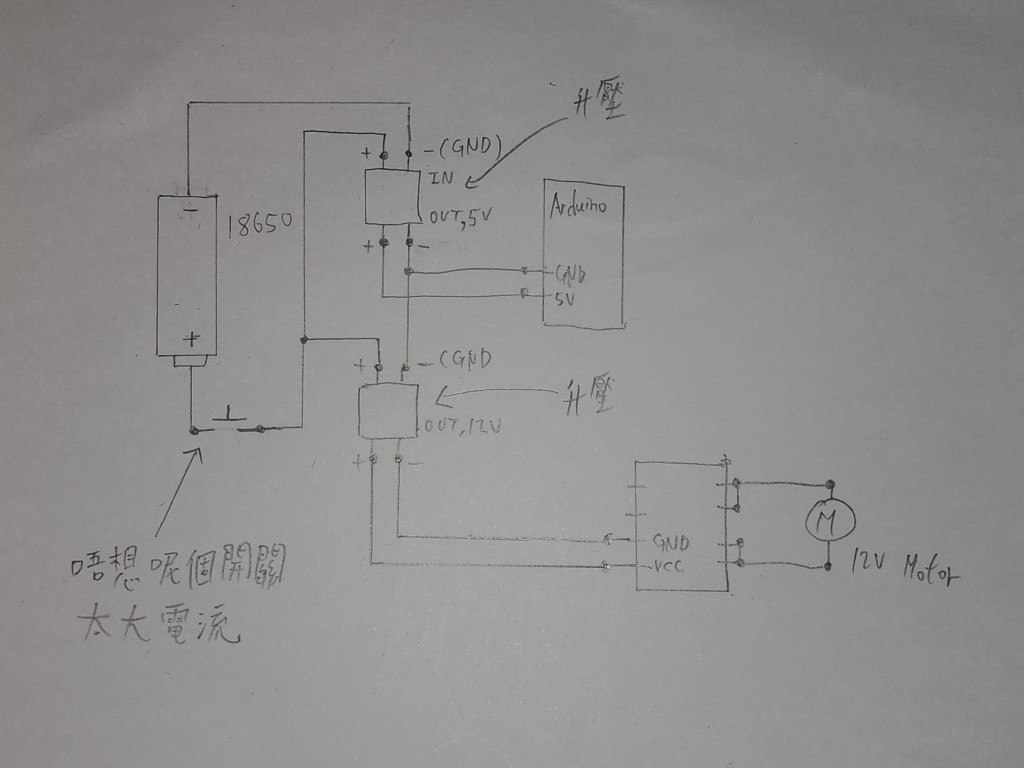

其實我想咁。
（寫漏咗 RZ7889）
圖片附件: 20240511_193555.jpg (2024-5-11 19:38, 97.24 KB) / 下載次數 87https://h2.hkepc.com/forum/attachment.php?aid=2422769&k=42223b34a7f35dc355ec796fb98da805&t=1781672250&sid=1NGJ1t9u3P
作者: C_Law 時間: 2024-5-11 19:47
其實我想 Drive 兩隻 12V 摩打，
不過淘寶話個開關制電流係 100mA。
ghostkcleung 發表於 2024/5/11 18:57
Arduino 去 Drive 12V 摩打，不嫌大件就 L298N H-Bridge。
舊年試玩過：
(有片)
https://www.hkepc.com/forum/viewthread.php?fid=146&tid=2700189&extra=&page=1
作者: hon829 時間: 2024-5-11 19:53
簡單參考555 pwm 控制 或ULN2003 類驅動集成電路
作者: ghostkcleung 時間: 2024-5-11 19:54
本帖最後由 ghostkcleung 於 2024-5-11 19:56 編輯
如果我將個開關制，
擺喺 2 個升壓的 + 中間。
即係話 12V 個升壓長期駁住電，
咁樣會唔會有問題？
（唔想吓吓都要剝電池）
Arduino 去 Drive 12V 摩打，不嫌大件就 L298N H-Bridge。
舊年試玩過：
(有片)
...
C_Law 發表於 2024-5-11 19:47
作者: shingzhk 時間: 2024-5-11 19:57
雖然唔知你隻motor諗住拎來做咩打算扯幾大幾快current
不過感覺上18650又升5V做MCU又升12V比motor
一行果野就voltage down MCU reboot
好細current冇所謂, 不過你都話得會大
作者: hon829 時間: 2024-5-11 19:57
本帖最後由 hon829 於 2024-5-11 20:03 編輯
摩打運作時電流可能細, 但倒塞時可能大幾十倍
唔考慮限流可用relay控制可參考個案:
https://www.hkepc.com/forum/viewthread.php?tid=2692221
作者: O人 時間: 2024-5-11 19:58
提示: 作者被禁止或刪除 內容自動屏蔽
作者: shingzhk 時間: 2024-5-11 20:08
目測佢都冇打算控制轉2面方向
感既話是但隊粒MOSFET落去咪算

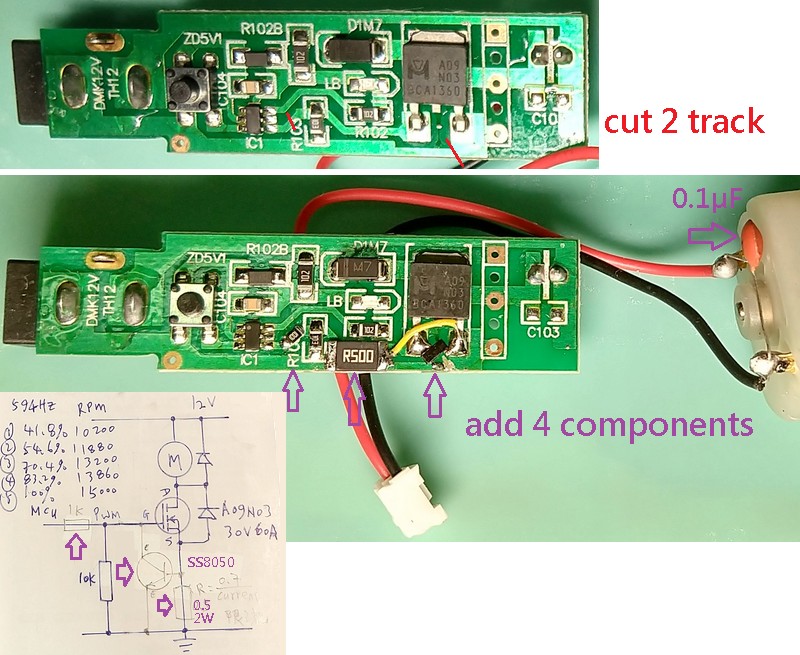

感樣之類
作者: C_Law 時間: 2024-5-11 20:33
如果我將個開關制，
擺喺 2 個升壓的 + 中間。
即係話 12V 個升壓長期駁住電，
咁樣會唔會有問題？
（唔想 ...
ghostkcleung 發表於 2024/5/11 19:54
Ooops~~~出 7# 個 reply 時未睇 6# 幅圖。
你用什麼將 3V7 升上12V。睇下塊升壓板(or 塊板上的升壓 IC)有無 Enable pin。
via HKEPC IR 5.1.14 - Android(5.1.2F)
作者: ghostkcleung 時間: 2024-5-12 00:46
無得 Enable。
用 2 塊呢啲，一塊 5V，一塊 12V。
其實依家都行到，
但係硬係覺得開關制係唔應該過電流俾摩打。
所以先至咁問。
Ooops~~~出 7# 個 reply 時未睇 6# 幅圖。
你用什麼將 3V7 升上12V。睇下塊升壓板(or 塊板上的升壓 IC) ...
C_Law 發表於 2024-5-11 20:33

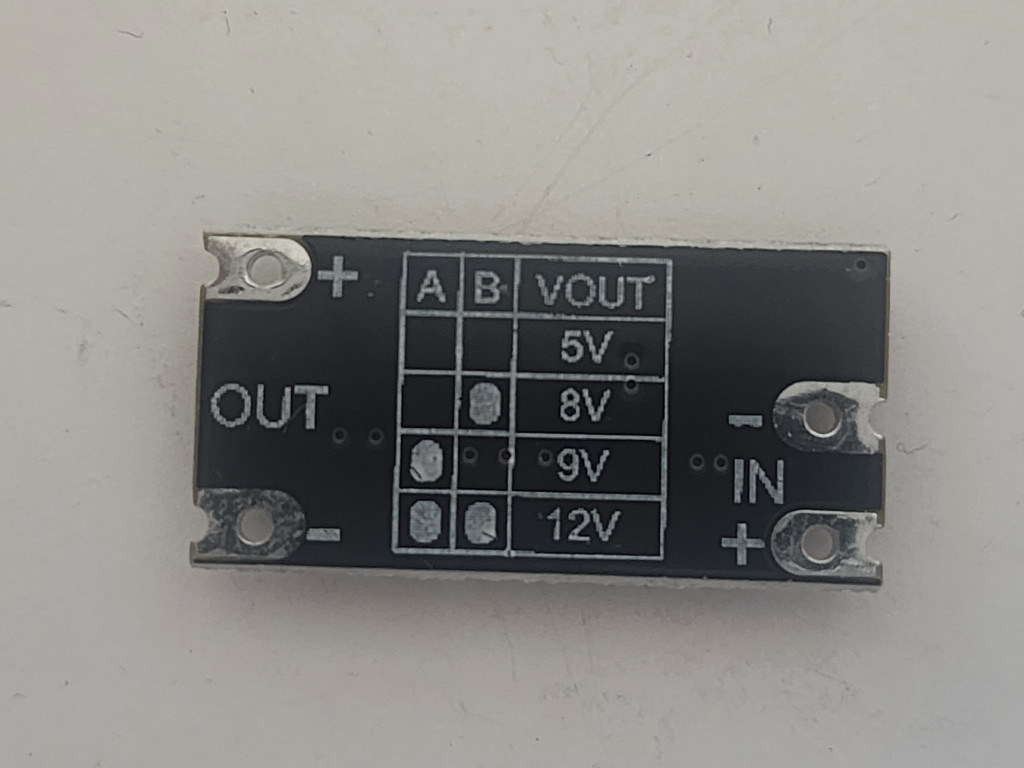

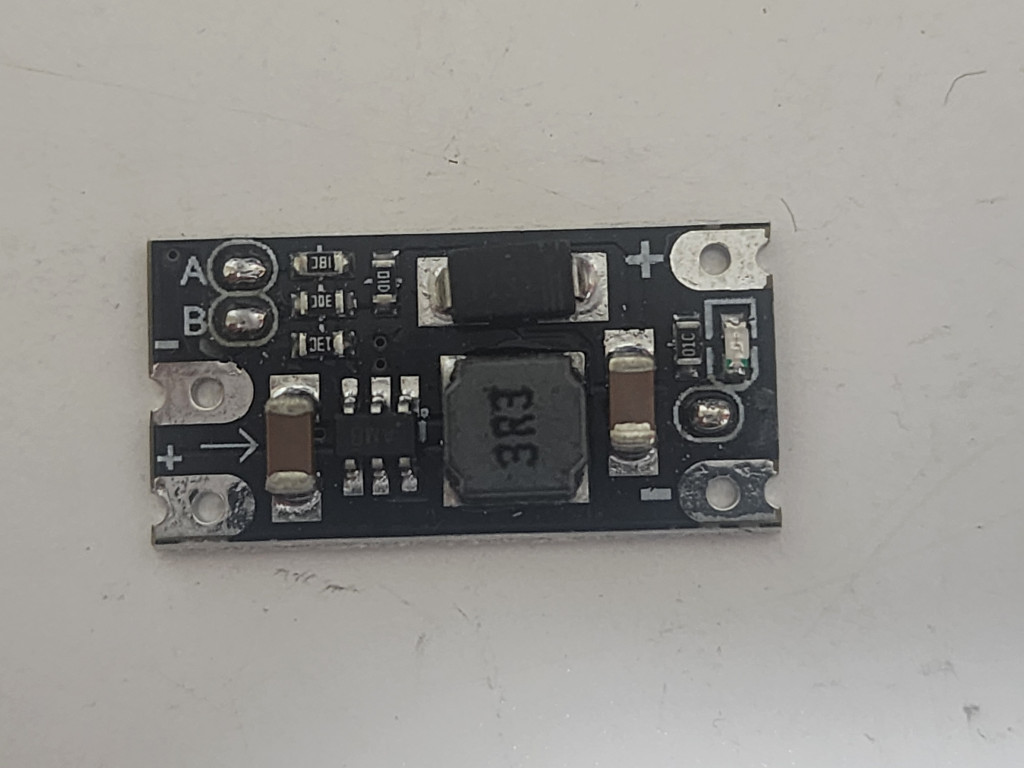

圖片附件: 20240512_004121.jpg (2024-5-12 00:43, 107.3 KB) / 下載次數 122https://h2.hkepc.com/forum/attachment.php?aid=2422812&k=1cd63623b2cbe42a94fc2069cebc43d1&t=1781672250&sid=1NGJ1t9u3P
圖片附件: 20240512_004131.jpg (2024-5-12 00:44, 98.67 KB) / 下載次數 114https://h2.hkepc.com/forum/attachment.php?aid=2422813&k=20389d941ae7b34a09d478a0e43abe39&t=1781672250&sid=1NGJ1t9u3P
作者: joepgm4 時間: 2024-8-26 14:34
本帖最後由 joepgm4 於 2024-8-26 14:37 編輯
電路我真係唔識....香港好少見人玩...都係淘落黎左整右整...最後解體..哈哈
不過開關前加個10K電阻 9成冇錯....我覺得 我DIY 點焊機...開關電流都唔小應該 加個10K 做平衡 抗干擾 就好好多

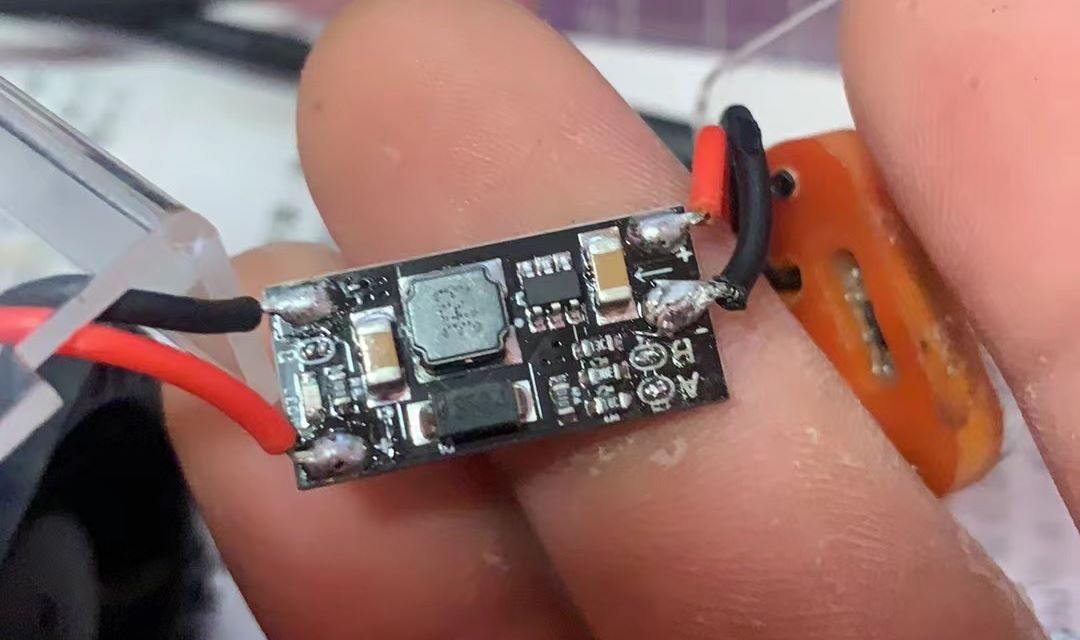

9V 以上要用PD 用USB比唔到電 我係接去風扇...算唔算摩打呀...哈哈

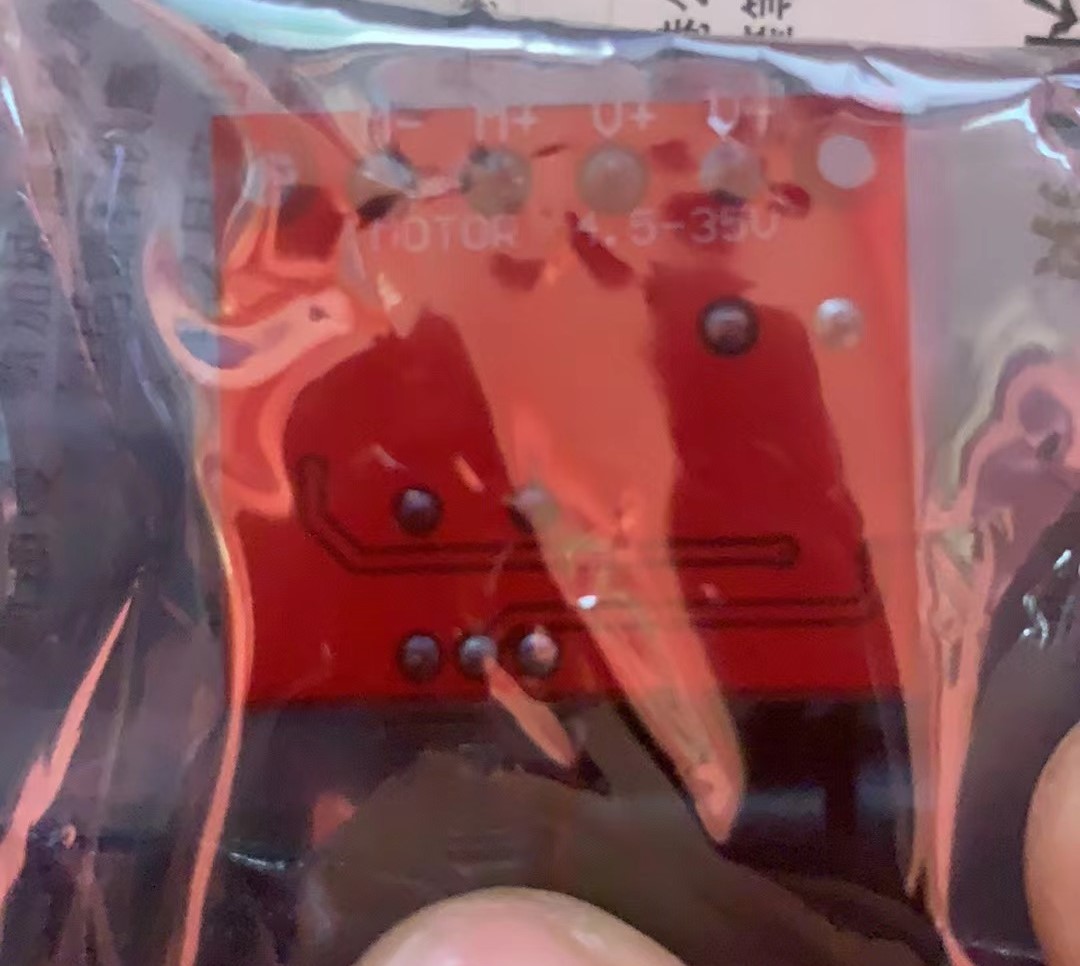

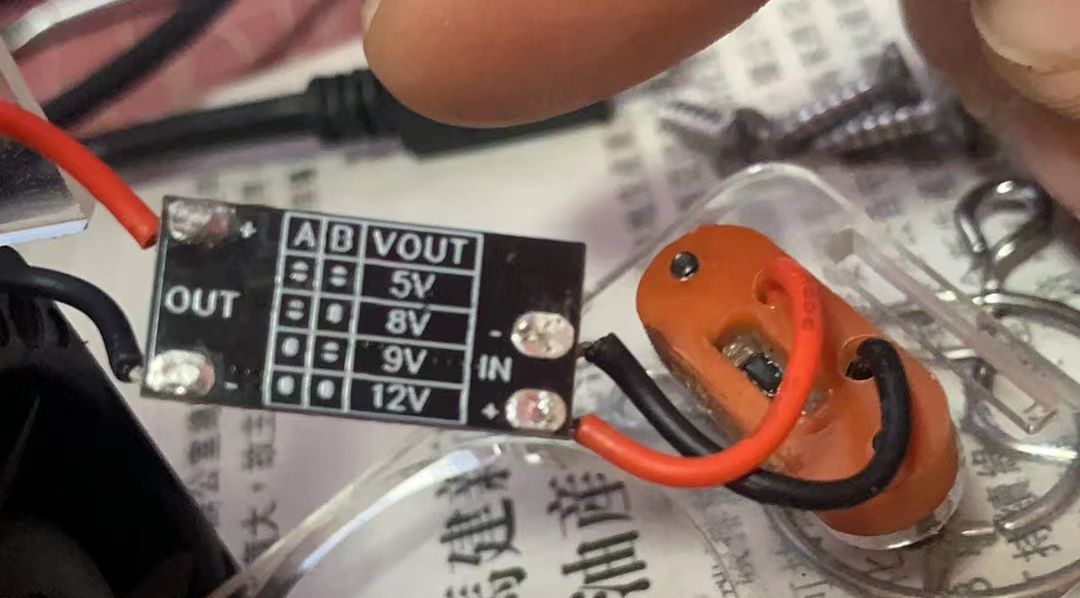

圖片附件: 1724653597448.jpg (2024-8-26 14:29, 69.95 KB) / 下載次數 86https://h2.hkepc.com/forum/attachment.php?aid=2439246&k=867ba8ce30a79620b577effab030118e&t=1781672250&sid=1NGJ1t9u3P
圖片附件: 1724653643355.jpg (2024-8-26 14:29, 78.88 KB) / 下載次數 74https://h2.hkepc.com/forum/attachment.php?aid=2439247&k=9dfbe865e1b78d86ef6791be112aa8d4&t=1781672250&sid=1NGJ1t9u3P
作者: joepgm4 時間: 2024-8-26 15:15
可調快慢...簡單直接 5蚊唔好煩 哈哈 仲有好多款 上去買50蚊...前後左右買一堆...總有用得著...唔好話3.7上12V 上到220都有....哈哈
冇人教..只有買返黎玩到爛為止

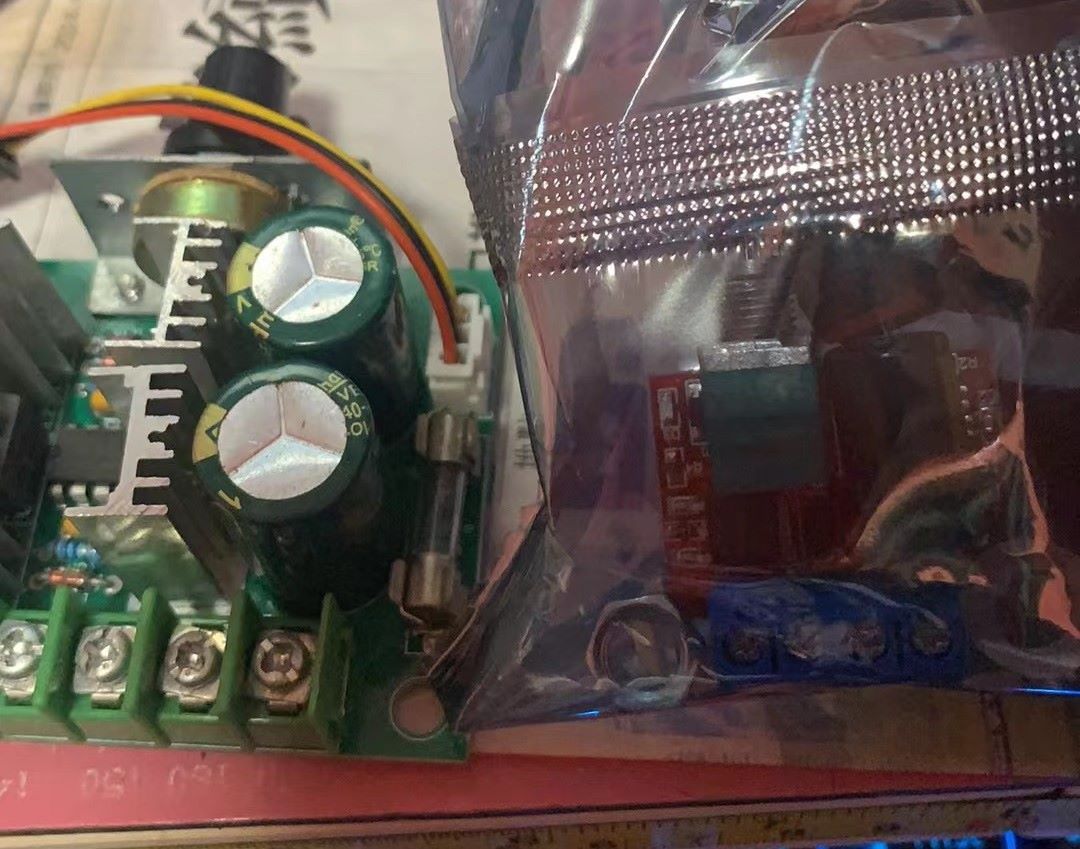

圖片附件: 1225c1e82346fc8186641cf1f2cd52b.jpg (2024-8-26 15:07, 133.45 KB) / 下載次數 80https://h2.hkepc.com/forum/attachment.php?aid=2439254&k=1bce734b717464288807226d904c9389&t=1781672250&sid=1NGJ1t9u3P
圖片附件: 8a89f36d65245f23c6c7b489df3fa06.jpg (2024-8-26 15:08, 139.1 KB) / 下載次數 80https://h2.hkepc.com/forum/attachment.php?aid=2439255&k=f272f7315cffc754692bb37cea8d6bbc&t=1781672250&sid=1NGJ1t9u3P
