之前開咗過一個帖：「超細貼散料嘅貼片機，可貼 0201 & BGA 器件」
https://www.hkepc.com/forum/viewthread.php?tid=2691390

此貼片機與傳統貼片機最大的區別係：小巧，幾乎免配置，無需自動飛達，面向樣品製作及幾十片小批量生產

最新升級後，而家支持：
- 自動校準主相機到吸嘴旋轉中心嘅距離；
- 自動校準吸嘴旋轉誤差，涵蓋副相機至吸嘴中心嘅距離；

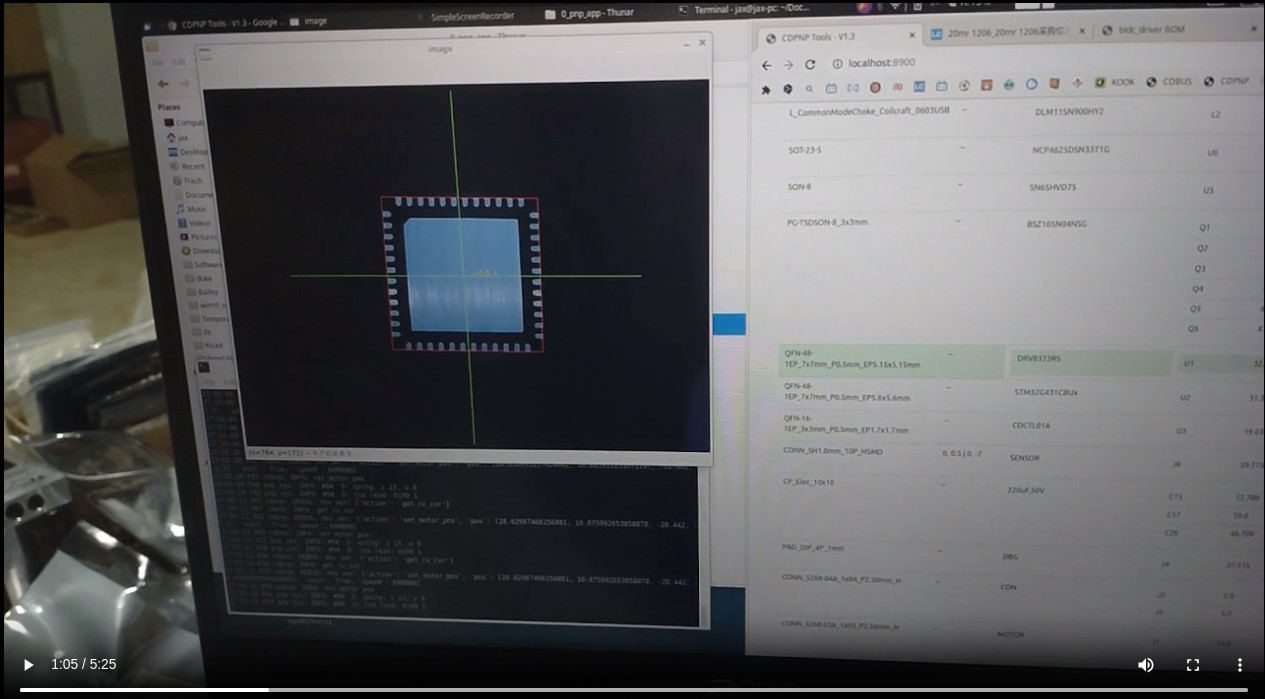

- 自動二次校準吸取嘅貼片元件包括 IC。

唔使用二次校準嘅時候，精度也大幅提升
應該係之前旋轉誤差計算有少少 bug
仲有旋轉角度等改爲使用浮點小數，以及相機改爲固定爆光
（之前浮點轉整數也有問題，譬如1.9 轉成1）

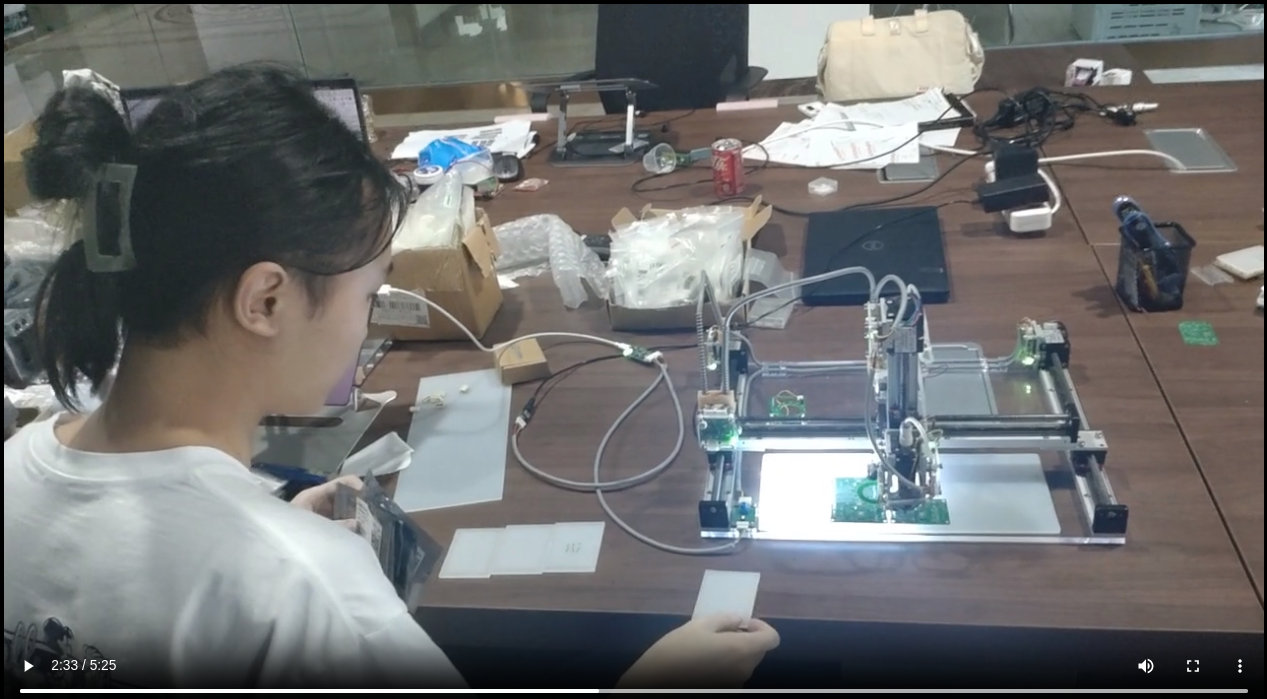

呢次硬件改動比較小：去除副相機頂部嘅壓克力板，將副相機背光燈移至頂部即可。
