作者: ghostkcleung 時間: 2023-7-12 19:11 標題: Arduino 點樣控制 8.4v Servo ?
本帖最後由 ghostkcleung 於 2023-7-12 19:59 編輯
例如 esp32 或者 STM32 係 3.3V
去控制 8.4V 嘅 PWM
作者: hon829 時間: 2023-7-12 19:59
簡單講有種零件叫晶體管可用來轉換logic level架
玩MCU亦要識分驅動電壓及控制電壓吧
谷哥搜吓案例, 大部分control pin 都可直駁的
https://www.google.com.hk/search ... ih=859&biw=1280
作者: ahuo 時間: 2023-7-12 21:51
本帖最後由 ahuo 於 2023-7-12 21:53 編輯
mosfet, transistor, coupler你是但選一樣吧
個人建議coupler,就算壞都唔會燒mcu
但一般控制電壓唔需要8v咁高喔.你試試servo通電度度pwm pin的電壓?
作者: tgo 時間: 2023-7-12 23:35
電源用8.4V ， 控制訊號唔等於都要用8.4V，一般3.3-5V。
例如 esp32 或者 STM32 係 3.3V
去控制 8.4V 嘅 PWM
ghostkcleung 發表於 2023-7-12 19:11
作者: ghostkcleung 時間: 2023-7-13 01:43
試緊....
作者: shingzhk 時間: 2023-7-13 02:52
本帖最後由 shingzhk 於 2023-7-13 02:56 編輯
典解唔查datasheet

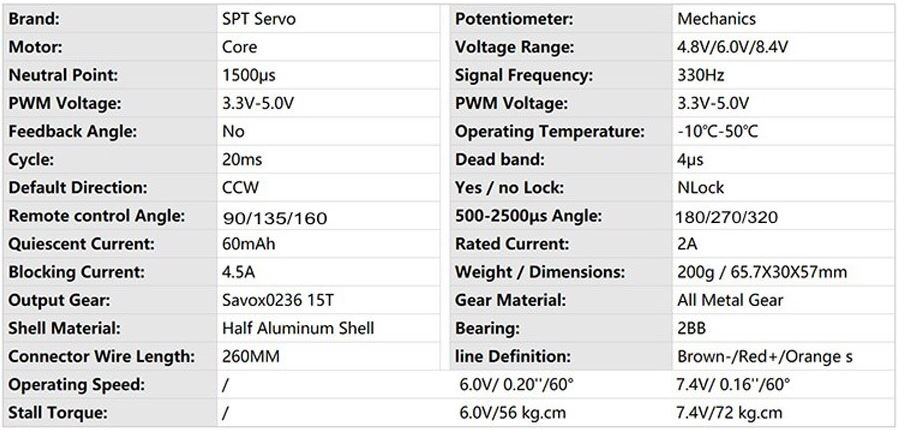

下面係我隨便是但無聊執隻support 8.4v Servo既spec, 人地有寫明PWM voltage range
BTW, 雖然唔係隻隻都有寫, 不過感覺上好多都食3.3V
試左唔work先諗其他solution冇壞
圖片附件: 擷取.JPG (2023-7-13 02:51, 79.78 KB) / 下載次數 92https://h2.hkepc.com/forum/attachment.php?aid=2380679&k=d769be26635792ab53feed39b10c2bdc&t=1781394780&sid=38c1uklQqQ
作者: 天宮葉月 時間: 2023-7-14 18:43
電源用8.4V ， 控制訊號唔等於都要用8.4V，一般3.3-5V。
tgo 發表於 2023-7-12 23:35
X2, 一般唔使額外轉換logic (pwm) level
